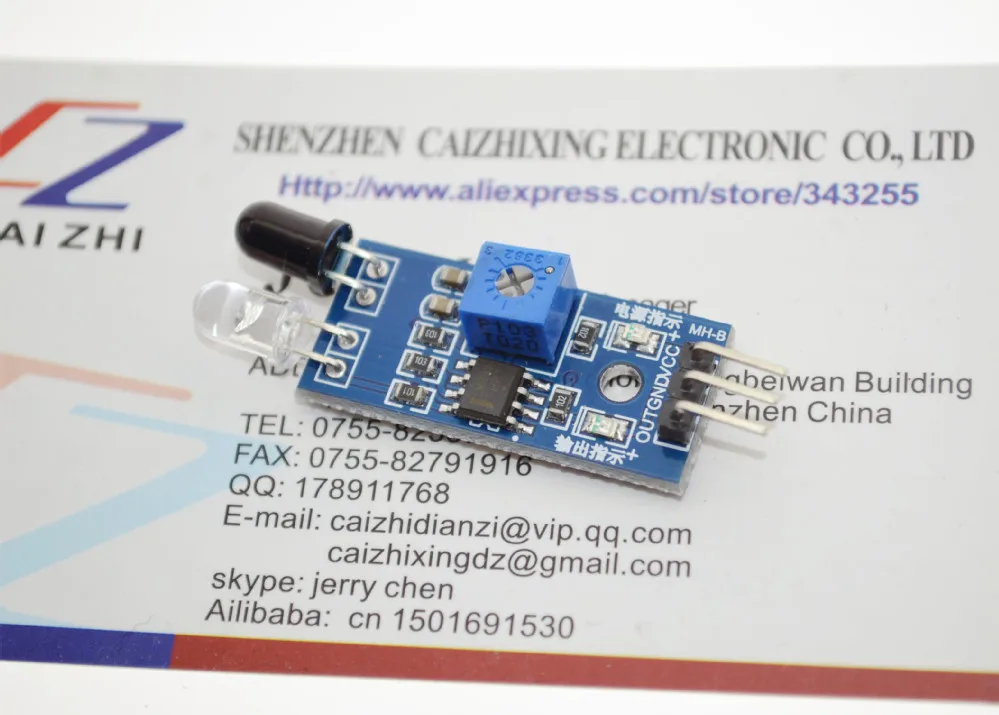

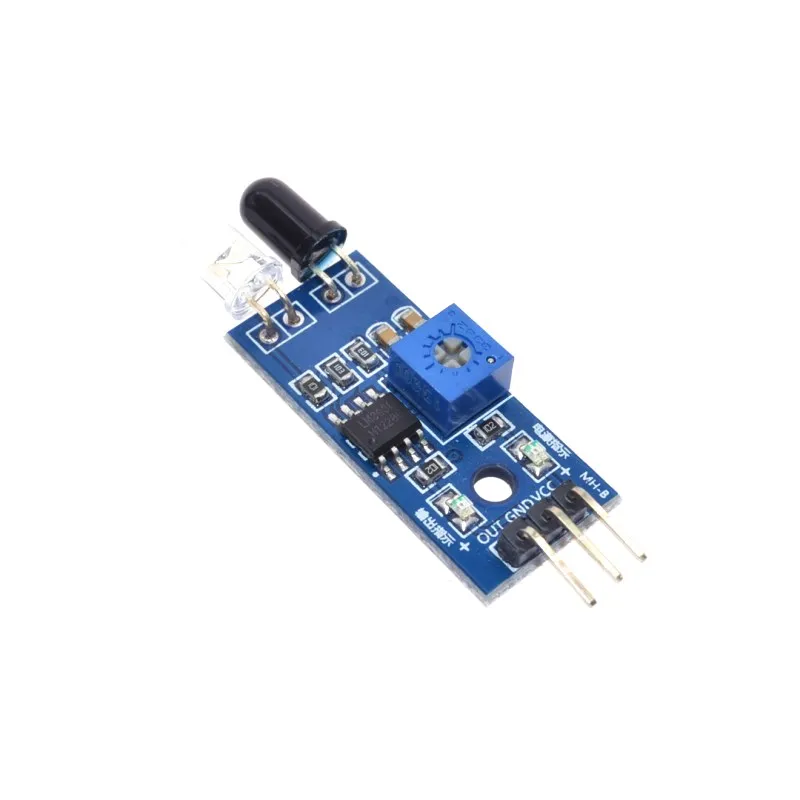

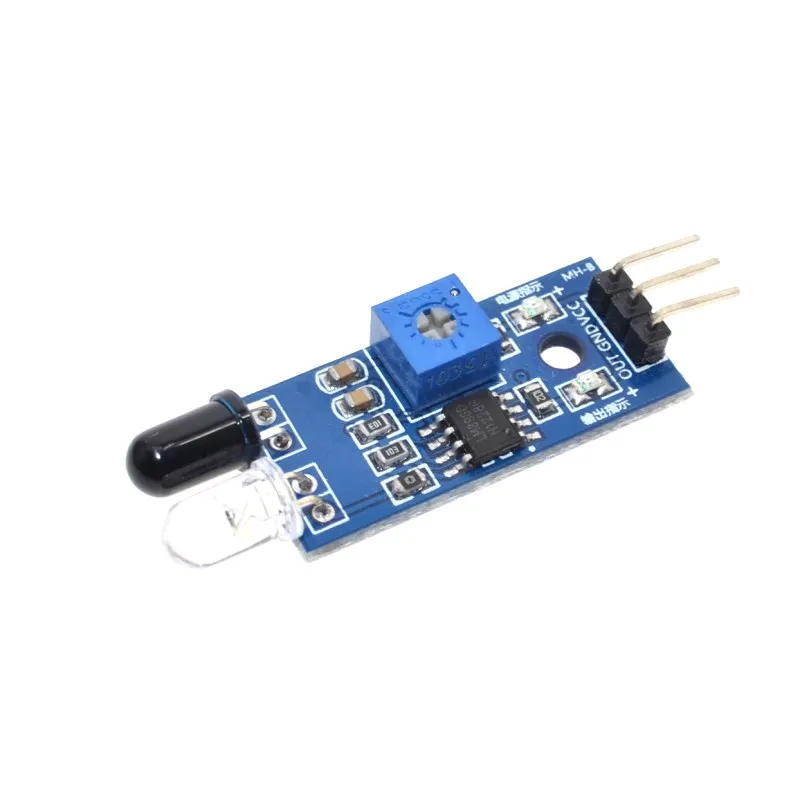

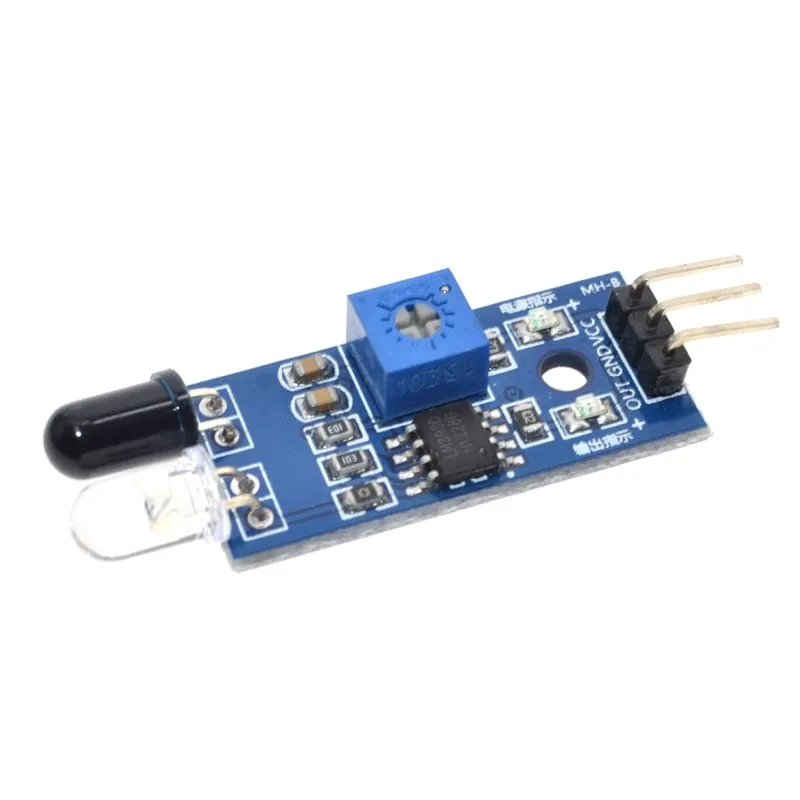

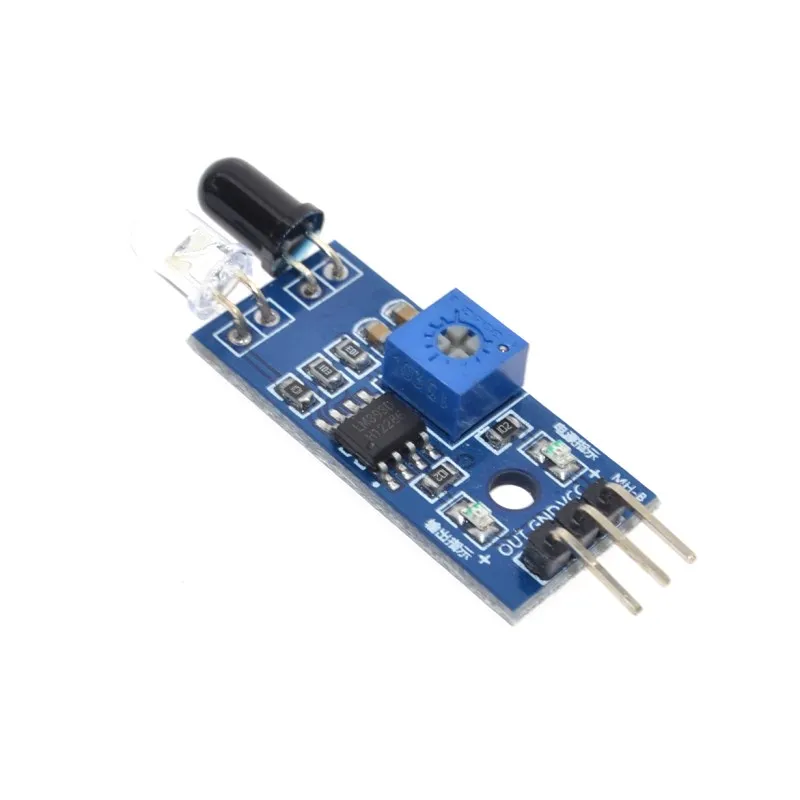

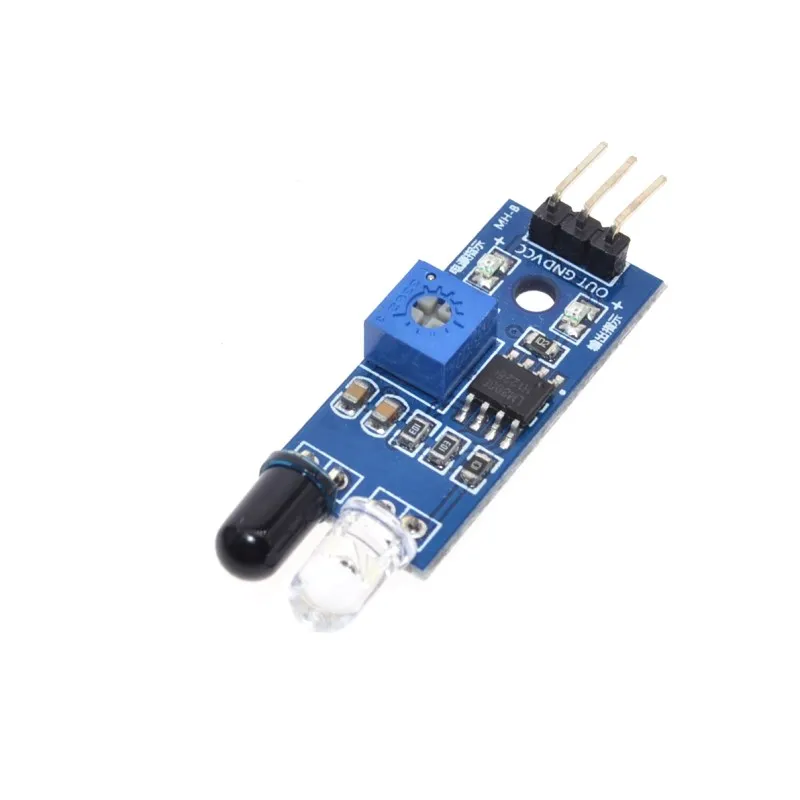

10 шт. WAVGAT для Arduino Diy умный автомобильный робот светоотражающий фотоэлектрический 3-контактный инфракрасный модуль датчика обхода препятствий
WAVGAT authorization Store - Надежность 96.5%
Более 8956 подписчиков, дата открытия магазина 20.09.2015
- Положительные оценки: 98% (36931)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 96%
Последнее обновление: 06.02.2022
843
Умная электроника, новинка для Arduino, Diy, умный автомобиль, робот, отражающий, фотоэлектрический, 3pin, ИК, инфракрасный модуль датчика избегания препятствий

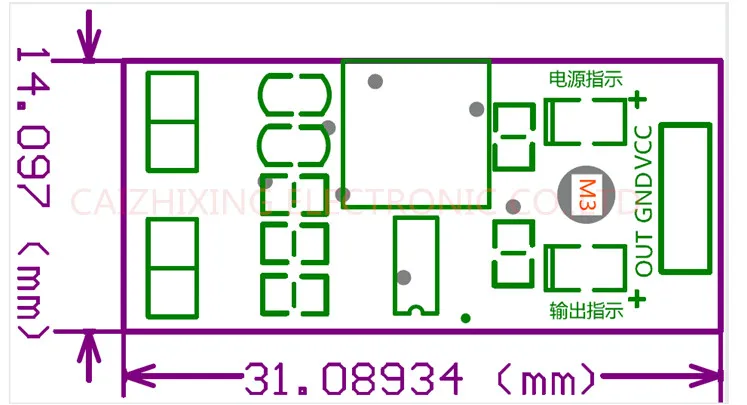

Параметры продукта:Название продукта: инфракрасный модуль обхода препятствий (от 2 до 30 см регулируется)Размер изделия: 45,50 мм X45.50 мм X8.50 мм (Длина x Ширина x высота)Yan Цвет: синий Вес изделия: 3,42 г (включая упаковку)Посылка установлена, один модуль электростатического пакета упаковочные материалы: FR4 + электронные компонентыРазмер продукта:
Описание продукта:Светильник модуля датчика адаптируется к окружающей среде, имеет пару инфракрасных передающих и приемных трубок, инфракрасные трубки излучают определенную частоту,При обнаружении направления встречают препятствия (отражающая поверхность), Отраженная инфракрасная приемная трубка, после обработки схемы компаратора,Зеленый индикатор включит светильник, в то же время выходной интерфейс сигнала и выходной цифровой сигнал (низкий уровень 0 В), Может быть отрегулирован через расстояние обнаружения ручки потенциометра,Эффективная дальность действия 2 ~ 30 см, Диапазон рабочего напряжения 3,3 V 5 V. Дальность обнаружения датчика может регулироваться через потенциометр и иметь небольшие помехи, легко собирается, прост в использовании и т. д., может быть широко использован в избегании препятствий робота, избегании препятствий автомобиля, Количество линий и черно-белая линия отслеживания и так далее во многих случаях.Эксплуатационные характеристики продукта:1 .. Когда модуль сигнала без препятствий впереди, выходной уровень выхода (5 В) непрерывно.Когда модуль обнаруживает препятствия впереди сигнала, загорается печатная плата на зеленый светильник, выход порта одновременноНепрерывный выходной сигнал низкого уровня (0 В), модуль обнаружения от 2-30 см, обнаружение угла 35 °, обнаружениеРасстояние можно регулировать через потенциометр, по часовой стрелке регулировать потенциометр, расстояние обнаружения увеличивается; Против часовой стрелки настройки потенциометра, уменьшить расстояние обнаружения.2. Датчик обнаружения активного инфракрасного отражения, поэтому отражательная способность и форма цели являются ключом диапазона обнаружения.Один черный Минимальный диапазон обнаружения, белый самый большой; Небольшая площадь расстояния объекта, большое расстояние.3. Выходной порт модуля датчика может быть непосредственно подключен к порту микроконтроллера IO, также может быть прямой приводРеле 5 В, режим подключения: VCC - VCC;GND - GND OUT - IO4, компаратор использует LM393, стабильность работы.5, можно использовать 3,3 В до 5 В Источник питания постоянного тока для источника питания модуля. При включении питания красный индикатор питания загораетсяИсходный код: & nbsp;

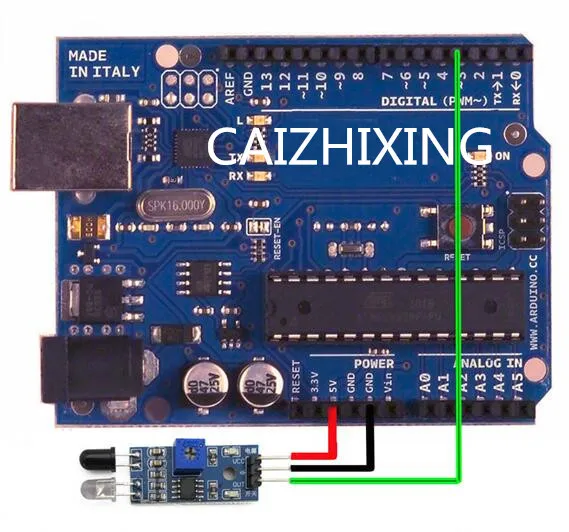

Int светодиодный = 13; /определить Светодиодный интерфейс Int buttonpin = 3; /определить датчик препятствий интерфейс Int val; /определить числовую переменную val Void setup () { PinMode (светодиодный, выход); /светодиодный индикатор определяется как выходной интерфейс PinMode (buttonpin, INPUT); /Определите датчик избегания препятствий как входной интерфейс} пустая петля () { Val = digitalRead (buttonpin); /напишите значение числового интерфейса 3 в val If (val = LOW) /Когда датчик избегания препятствий обнаруживает сигнал, светодиодный индикатор включен {DigitalWrite (светодиодный, высокий); } Else { DigitalWrite (Led, LOW); }Инструкция по использованию:1. VCC внешний 3,3 V 5V напряжение (который может быть непосредственно подключенный к 5V микроконтроллер или 3,3 V микроконтроллер)2. GND внешний GND3. Выход небольшой пластины цифровой выходной интерфейс (0 и 1)Схема подключения:
Обычный исходный код: пожалуйста, свяжитесь со мной!
Посылка включает в себя:
1 шт. X 3PIN ИК инфракрасный модуль датчика избегания препятствий
-
Вес логистики0.020
-
Индивидуальное изготовлениеДа
-
Каждая упаковка10
-
Минимальная единица измерения100000015
-
Мощность рассеивания..
-
Название брендаLIZAO
-
Напряжение электропитания..
-
Номер моделиAvoidance Sensor Module
-
ПрименениеOther
-
Продано Вsell_by_lot
-
ПроисхождениеКитай
-
Рабочая температура..
-
Размер логистики - высота (см)2
-
Размер логистики - длина (см)5
-
Размер логистики - ширина (см)5
-
СостояниеНовый
-
ТипOther
