Меры предосторожности:
1. Эта плата питания должна иметь электронную базу для покупателей с некоторыми возможностями. Покупатели, которые не понимают, что электронный фундамент ошибочно приобретается, и его очень легко нанести ущерб компонентам или личной безопасности.2. Эта плата питания должна использоваться с трансформатором. Не может использоваться непосредственно для сети 220 В и источника питания постоянного тока с импульсным источником питания.3. Плата усилителя мощности не может быть установлена или использована до того, как у нее есть своя схема фильтра выпрямителя.
Особенности:
PCB дизайн принимает во внимание высокие текущие характеристики платы питания, специально разработан для использования медного покрытия, чтобы сделать доску более разумной, более надежной и более красивой! В то же время выход-это двусторонний выход, который более удобен для любителей DIY, устраняя проблемы с проводкой и будучи более аккуратным и красивым!Рабочее напряжение платы составляет 10 А (максимальный ток, который может пройти большинство фильтрующих конденсаторов-10 А). Конструкция платы использует 25A выпрямление плоского моста для удовлетворения его требований и не требует установки теплоотвода. (За пределами моста выпрямителя 10A, будут жаркие и жаркие условия)

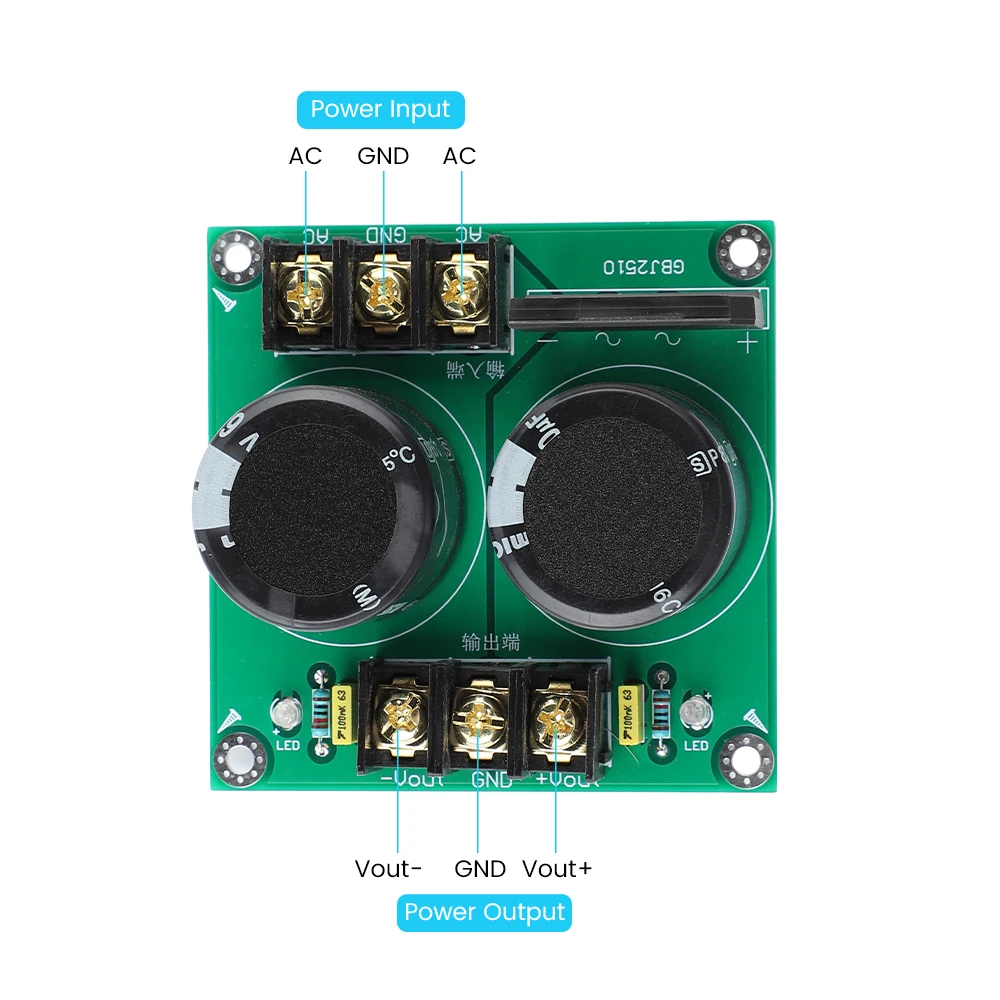

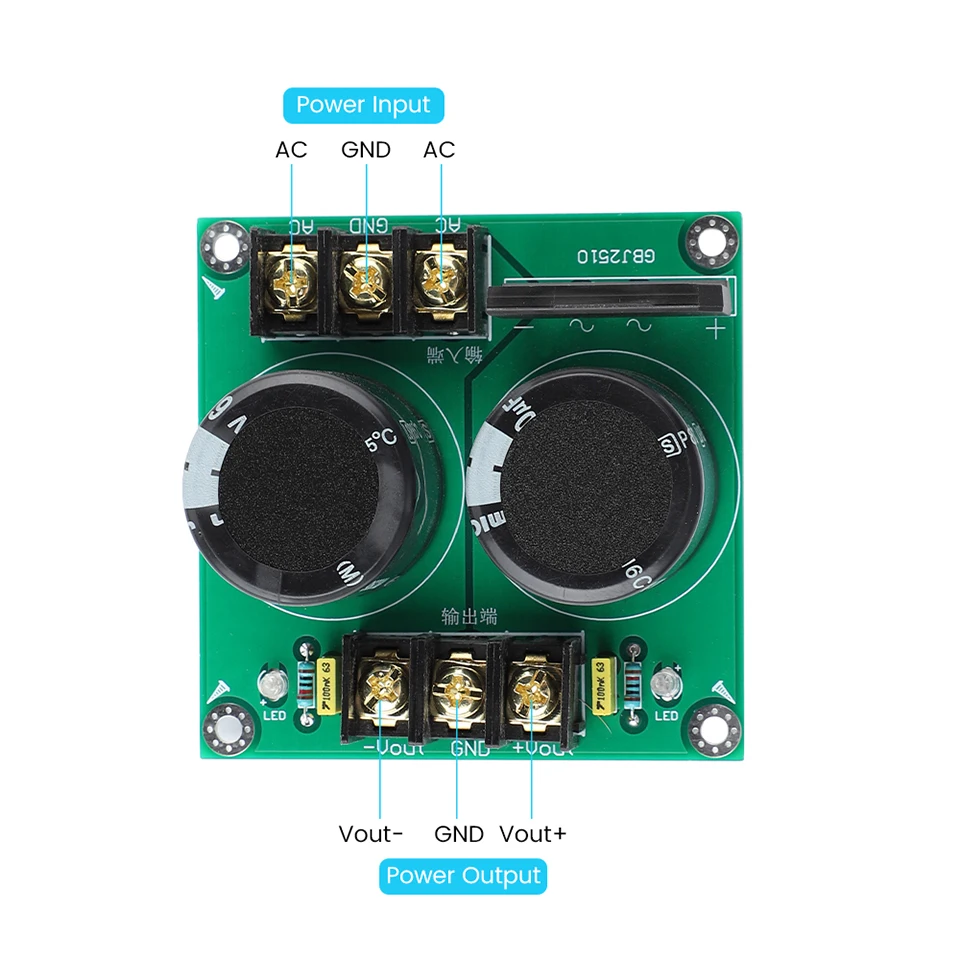

Описание интерфейса:
Продукт не содержит схему цепи и руководство, пожалуйста, см. Инструкции ниже для подключения.Входной интерфейс переменного тока (требуется трансформатор для двухпроводного выхода)AC * 2: подключен к линии переменного тока трансформатора Выходной интерфейс постоянного тока (отмечен рядом с ним!)-: Нулевое напряжение+: Выход с положительным напряжением
Параметр:

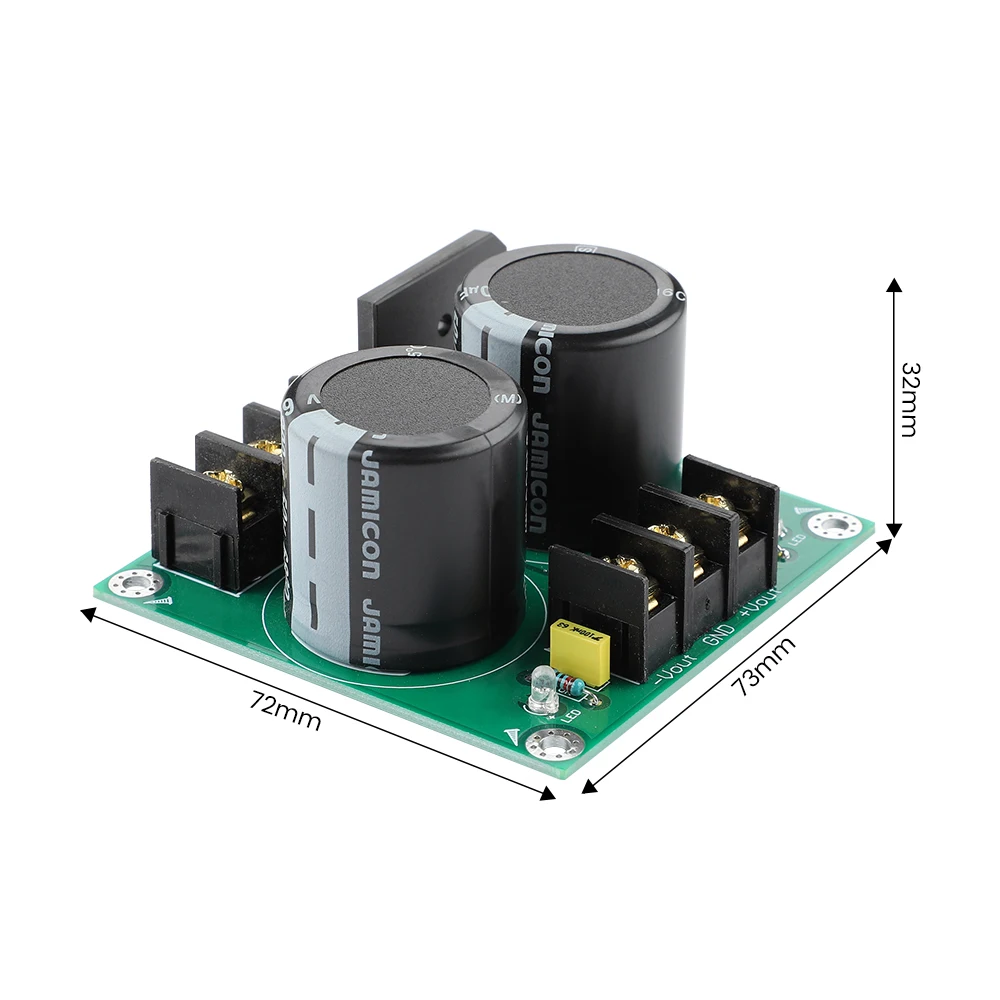

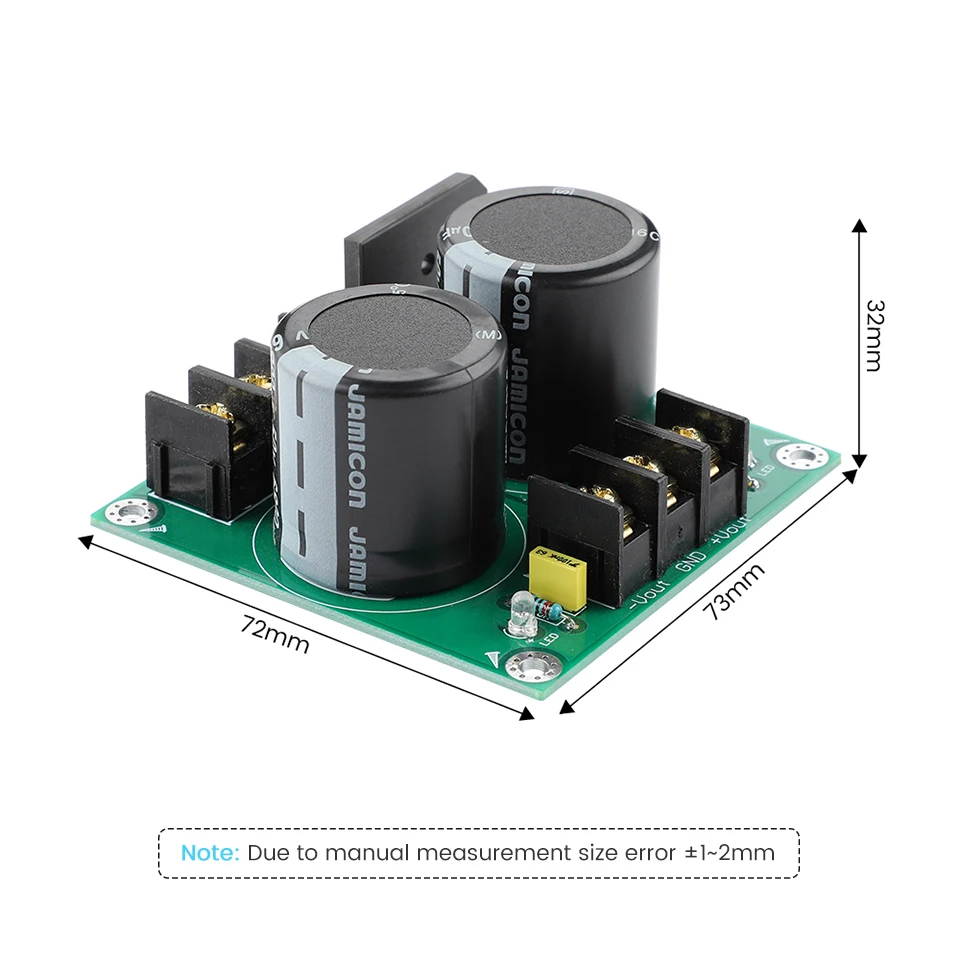

Рабочее напряжение: двухпроводная связь <56 вРабочий ток: 10AПостоянной ёмкости, универсальный конденсатор емкость: 2 3300 мкФ/80V Тайвань Kaimei JAMICON конденсатор с алюминиевой крышкой (30 мм в диаметре)Выпрямляющий плоский мост: использование GBJ2510Размер платы: длина 73 мм * ширина 72 мм * высота 33 мм (PCB использует 1,6 мм толщиной FR4 лист)
Упаковка:
1 шт.
