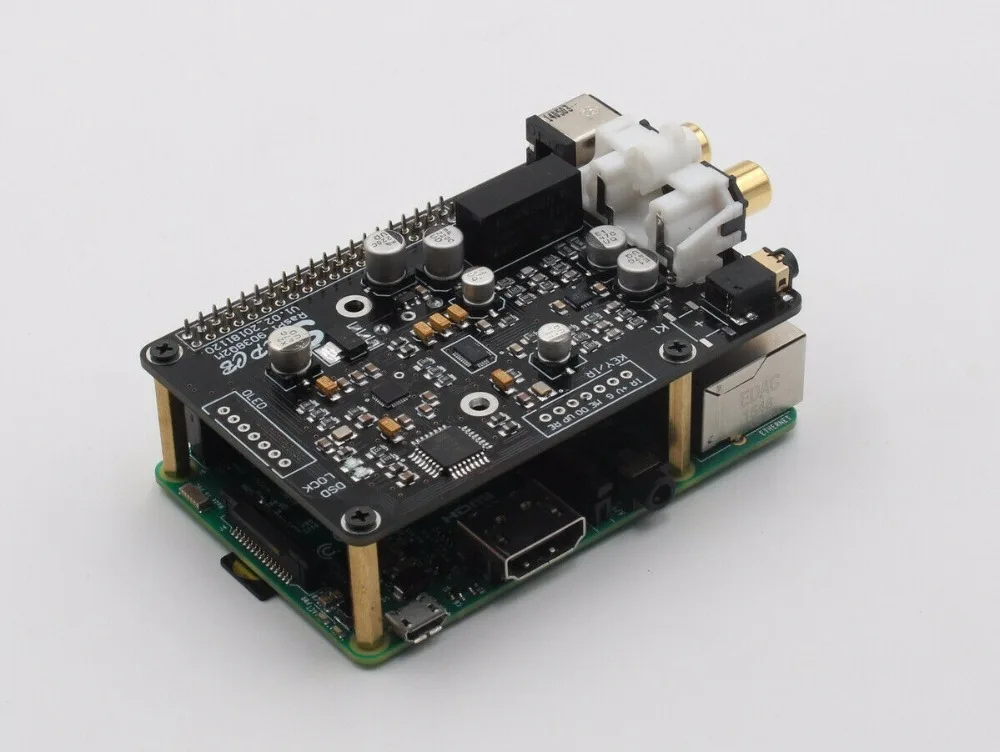

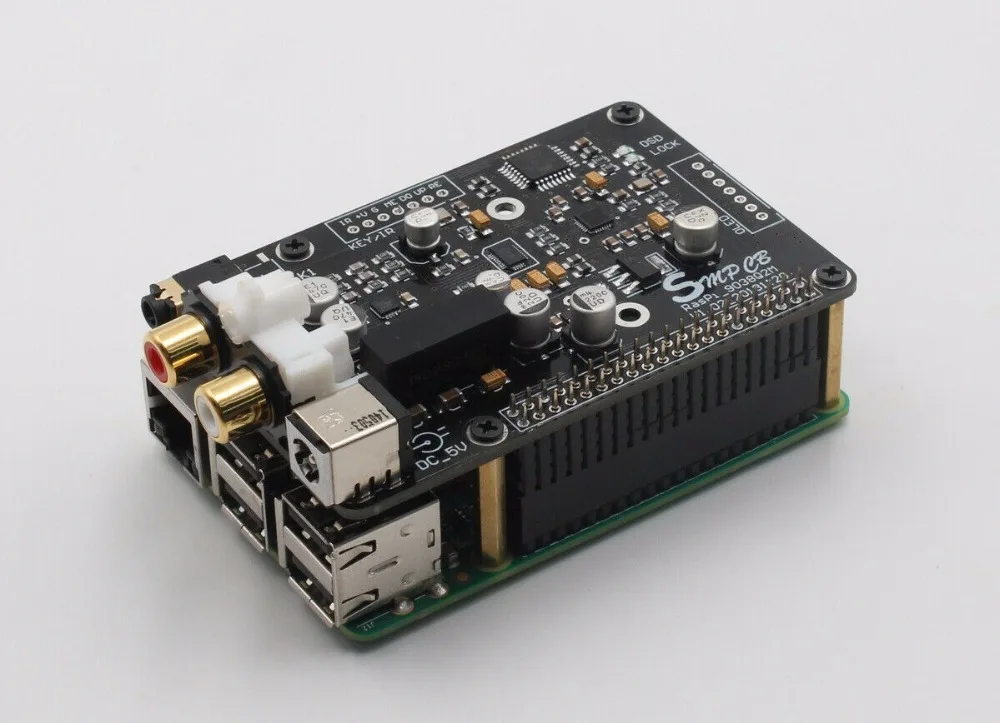

Плата DAC ES9038Q2M предназначена дляRaspberry Pi 3B и 3B +, пожалуйста, установите соответствующее программное обеспечение для воспроизведения, чтобы работать должным образом. Послепродажное обслуживание или техническая поддержка этого продукта ограничена самой платой DAC, это для пользователей, которые знакомы с Raspberry Pi и соответствующим программным обеспечением воспроизведения, таким как Volumio и Moode, пожалуйста, не покупайте, если вы не знаете, как правильно использовать DAC с Raspberry Pi, благодарим за понимание
Отказ от ответственности
Особенности

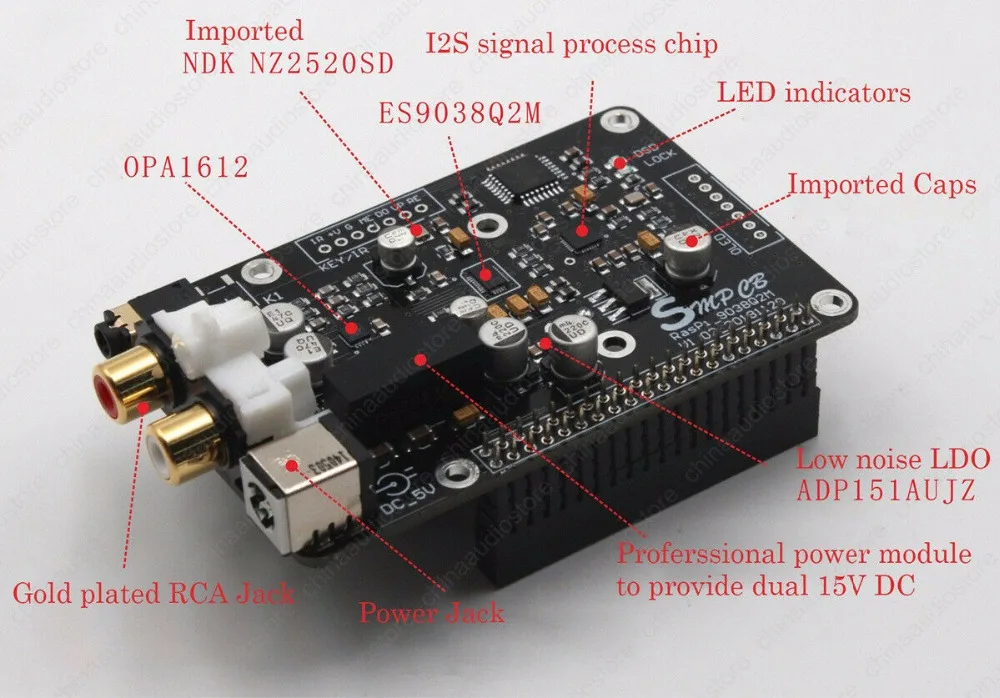

Чип DAC ES9038Q2M, который является последним от ESS, он является заменителем ES9028Q2M, гораздо лучше, чем другие чипы DAC, такие как PCM5102Профессиональный чип обработки I2S для преобразования DOP сигнала в DSD поток, поддержка I2S и PCM 16/24/32 бит аудио.Поддержка 32 бит/44,1-384 кГц PCM аудио и DSD64/DSD128 поток, без шокового шума во время переключения аудио форматов.Raspberry Pi передает сигнал Через I2S подключение, воспроизведение музыки, он очень гладкий и безупречный, также живой и естественный, намного лучше, чем передача USB.Используйте общую версию VOLUMIO, MOODE, установите режим I2S-DAC для воспроизведения HiFiberry DAC.VOLUMIO Универсальный драйвер поддержка 44,1-192 кГц DSD64 выходMOODE Универсальный драйвер поддержка 44,1-384 кГц DSD64 / DSD128 выходПринятие импортного NDK NZ2520SD Высокоточный осциллятор для обеспечения высокого качества низкофазный шум сигнал часов для ES9038Q2MСекция LPF использует низкий уровень искажений и шума OPA1612 высокая производительность opamp, мощность ed +-15 В постоянного тока для archieve Лучшая производительность, которая намного лучше, чем низкое напряжение питания или Одиночная мощностьТехнические характеристики

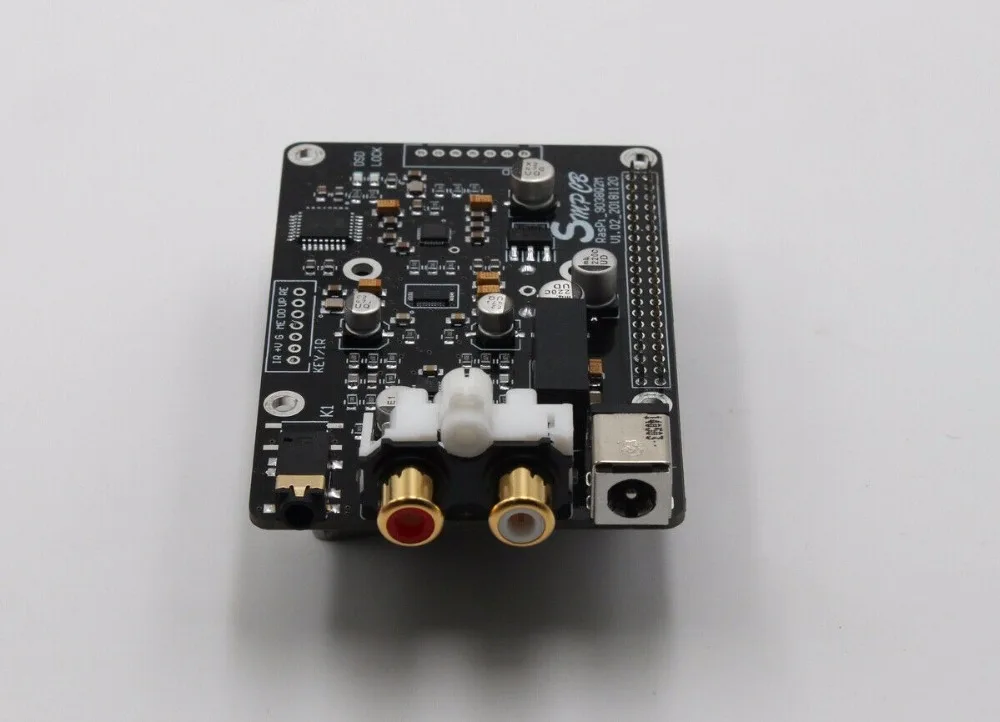

Вход: I2S через 40-контактный разъем Raspberry Pi 3B или 3B +Выход: RCA 2,45 В rms/-0 дБ, 3,5 мм разъем для наушников (общий выход с RCA)Источник питания: мощность 5 В ЦАП подключена к 40 контактному интерфейсу Raspberry Pi, поэтому существует два способа использования платы DAC (пользователи могут использовать только один из них, не подключайте к разъему питания Micro-USB и DC одновременно, иначе это приведет к повреждению!)А. Мощность Raspberry Pi с входом питания micro-USB, затем плата DAC распределяет мощность от Raspberry Pi.
B. Питание ES9038Q2M плата dac через вход DC jack, затем Raspberry Pi share Power от DAC board.
Упаковочный лист

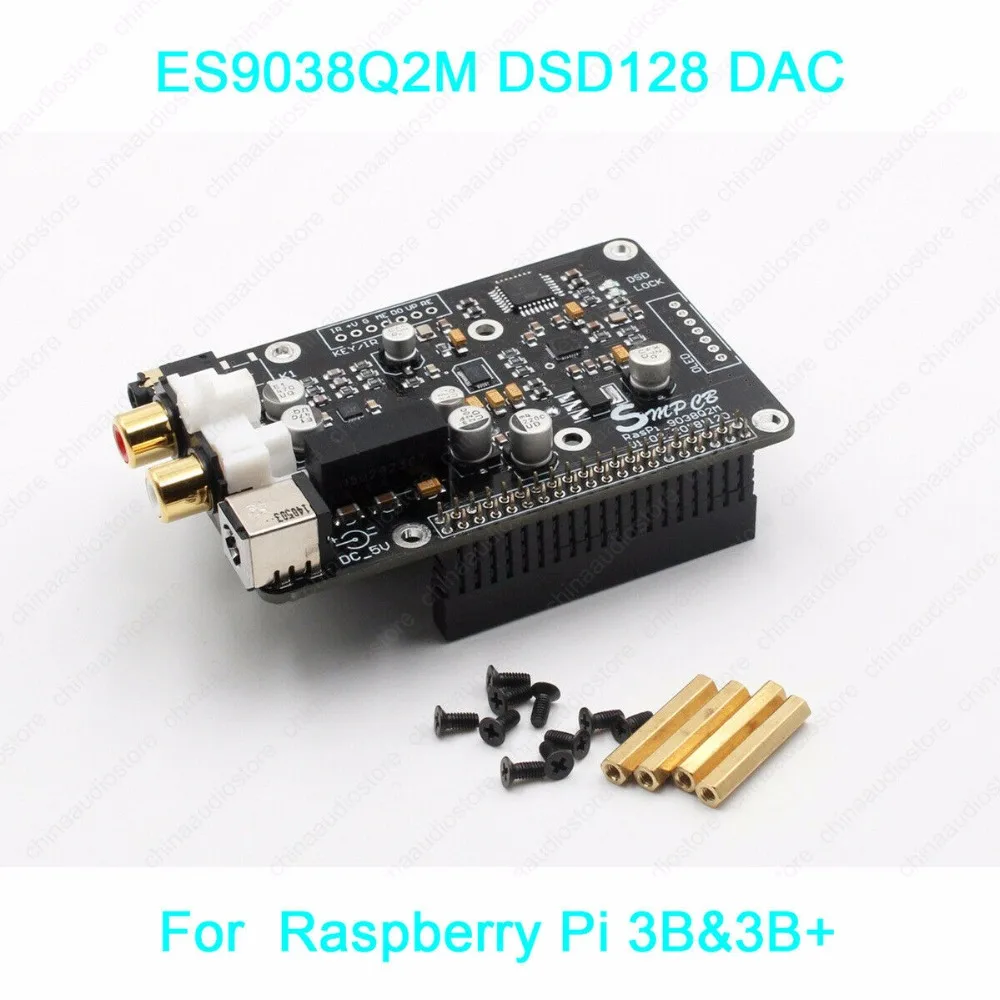

Одна плата DAC ES9038Q2M для Raspberry Pi 3B или 3B + компьютера.
