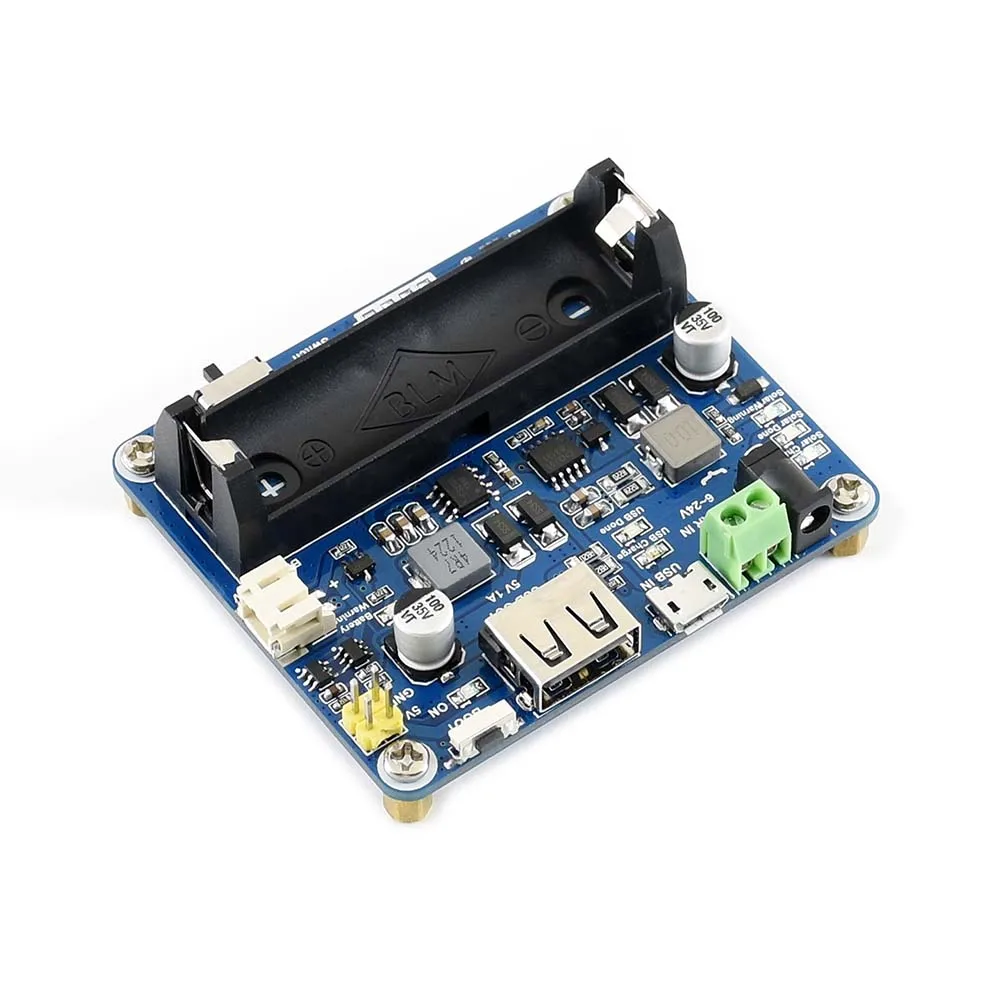

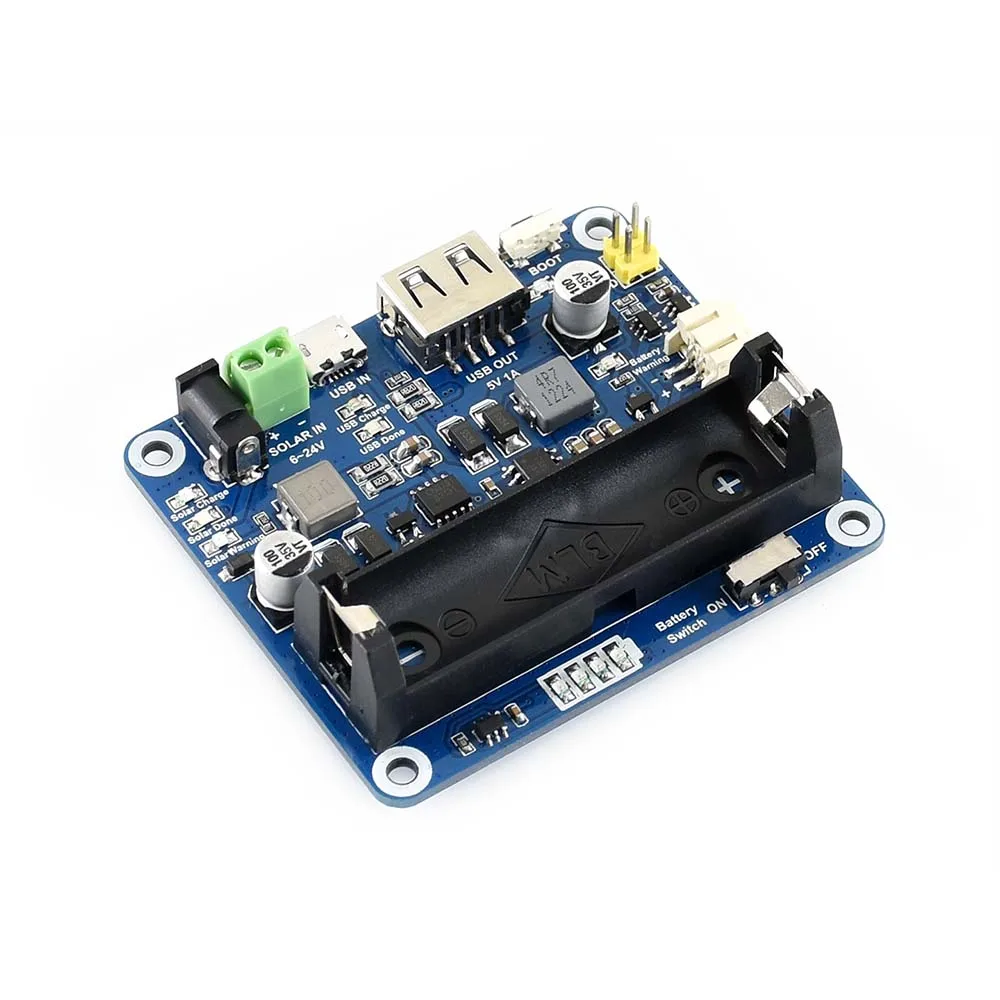

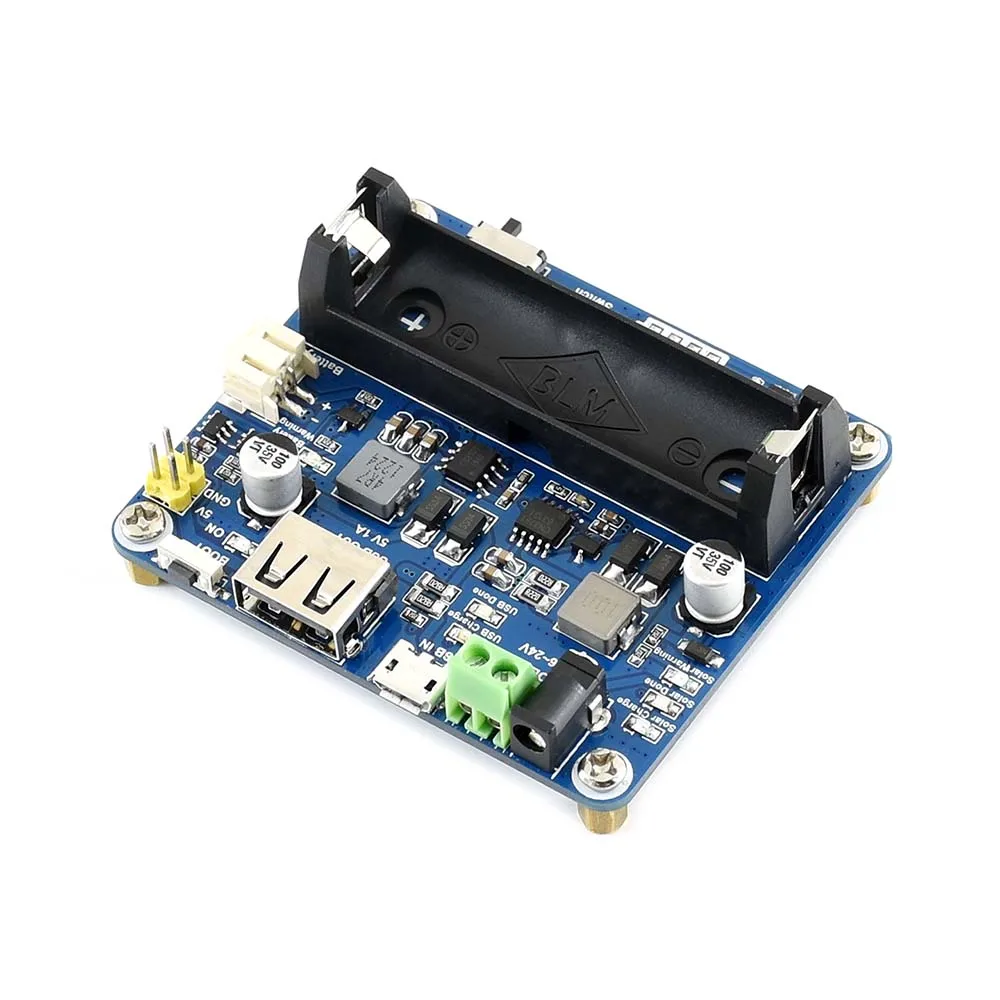

Модуль управления питанием от солнечной батареи Waveshare для солнечной панели 6 В 24 В, поддерживает функцию MPPT, USB-подключение, зарядка аккумулятора

Предостережения безопасности

Литий-ионные и литий-полимерные аккумуляторы довольно нестабильные. Они могут вызвать пожар, травмы или повреждение имущества, если они не подзаряжены или не использованы должным образом.

Не следует обратно подключаться к поляризациям при подзарядке или разрядке аккумулятора. Не используйте зарядное устройство/зарядную панель для зарядки аккумулятора.

Не смешивайте использование старых батарей с новыми, Избегайте использования батарей разных брендов.

При покупке литиевой батареи всегда убедитесь, что Спецификация батареи совместима с платой расширения. Выберите аккумуляторы от официального производителя и убедитесь, что аккумуляторы будут работать стабильно и безопасно, пройдя тест на старение.

Литиевые батареи имеют ограниченный цикл службы, они также будут ухудшаться со временем. Необходимо заменить на новые, когда батареи достигают максимального срока службы или работают более двух лет, в зависимости от того, что начнется раньше.

Следует размещать аккуратно и правильно, хранить вдали от воспаляемых веществ и взрывчатых веществ, вдали от детей, избегать несчастных случаев с безопасностью, вызванных неаккуратным хранением.

Обзор

Этот модуль управления солнечной энергией предназначен для солнечных панелей 6 В ~ 24 В. Он может заряжать перезаряжаемый литий-ионный аккумулятор 3,7 в через солнечную панель или USB-соединение и обеспечивает регулируемый выход 5 В/1 А.

Модуль оснащен функцией отслеживания точки максимальной мощности MPPT и несколькими схемами защиты, поэтому он способен продолжать работу с высокой эффективностью, стабильностью и безопасностью. Он подходит для солнечных батарей, маломощного Интернета вещей и других проектов по защите окружающей среды.

Поддерживает функцию отслеживания точки максимальной мощности MPPT, максимизируя эффективность солнечной панели

Поддерживает зарядку солнечной панели/USB-подключения аккумулятора

Для солнечной панели 6 В ~ 24 В, вход DC-002 jack или вход винтовой клеммы

Встроенный переключатель MPPT, выберите закрытый уровень до входного уровня для повышения эффективности зарядки

Два выходных интерфейса 5 В: Клещи и порт USB

Встроенный высокоемкий алюминиевый электролитический конденсатор и керамический конденсатор SMD, снижающий пульсацию, стабильная производительность

Держатель аккумулятора 14500 и разъем аккумулятора PH2.0 для подключения нескольких видов перезаряжаемых литий-ионных батарей 3,7 в

Несколько светодиодный ных индикаторов для контроля состояния солнечной панели и аккумулятора

Несколько схем защиты: перезаряд/разряд/обратная защита/перегрев/Перегрузка по току, стабильная и безопасная в использовании

Входное напряжение солнечной панели (вход солнечной батареи): 6 В ~ 24 В

Входное напряжение Micro USB (вход USB): 5 В

Контактный разъем/выход USB (USB OUT): 5 В, 1 А

Напряжение отключения зарядки: 4,2 ± 1%

Напряжение защиты от переразряда: 2,9 ± 1%

Эффективность заряда солнечной панели: ~ 78%

Эффективность зарядки USB: ~ 82%

Эффективность повышения выходной мощности аккумулятора 3,7 в: ~ 86%

Максимальный ток покоя: <2 мА

Рабочая температура: -40 ℃ ~ 85 ℃

Размеры: 65,2 мм × 56,2 мм × 22,9 мм

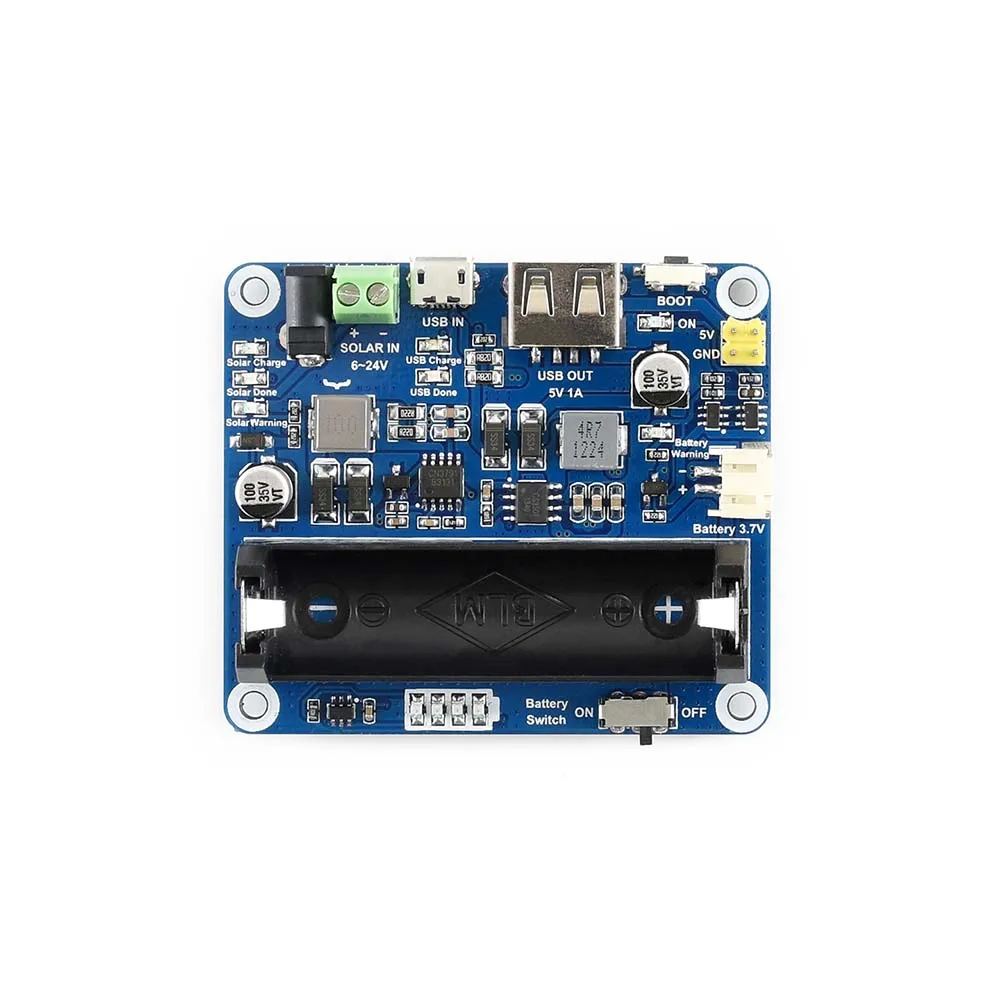

Вход для зарядки солнечной панели:Заряжается от солнечной панели, DC-002 jack или винтовой клеммы

Вход USB для зарядки:Заряжается через USB-соединение, Подключите адаптер питания 5 В через порт Micro USB

Выходная мощность 5 В/1 А:Обеспечивает регулируемый выход 5 В/1 А, порт USB или контактный разъем 2,54 мм

Интерфейсы батареи:Для подключения перезаряжаемой литий-ионной батареи 3,7 в, разъема PH2.0 или держателя батареи 14500

CS8501:Микросхема управления питанием USB для зарядки через USB и выход повышения 5 В/1 А

CN3791:Чип управления солнечной энергией, для зарядки солнечной панели и понижающего входа

Чип защиты литий-ионного аккумулятора:Литий-ионный аккумулятор с защитой от перезарядки/разрядки

Переключатель батареи

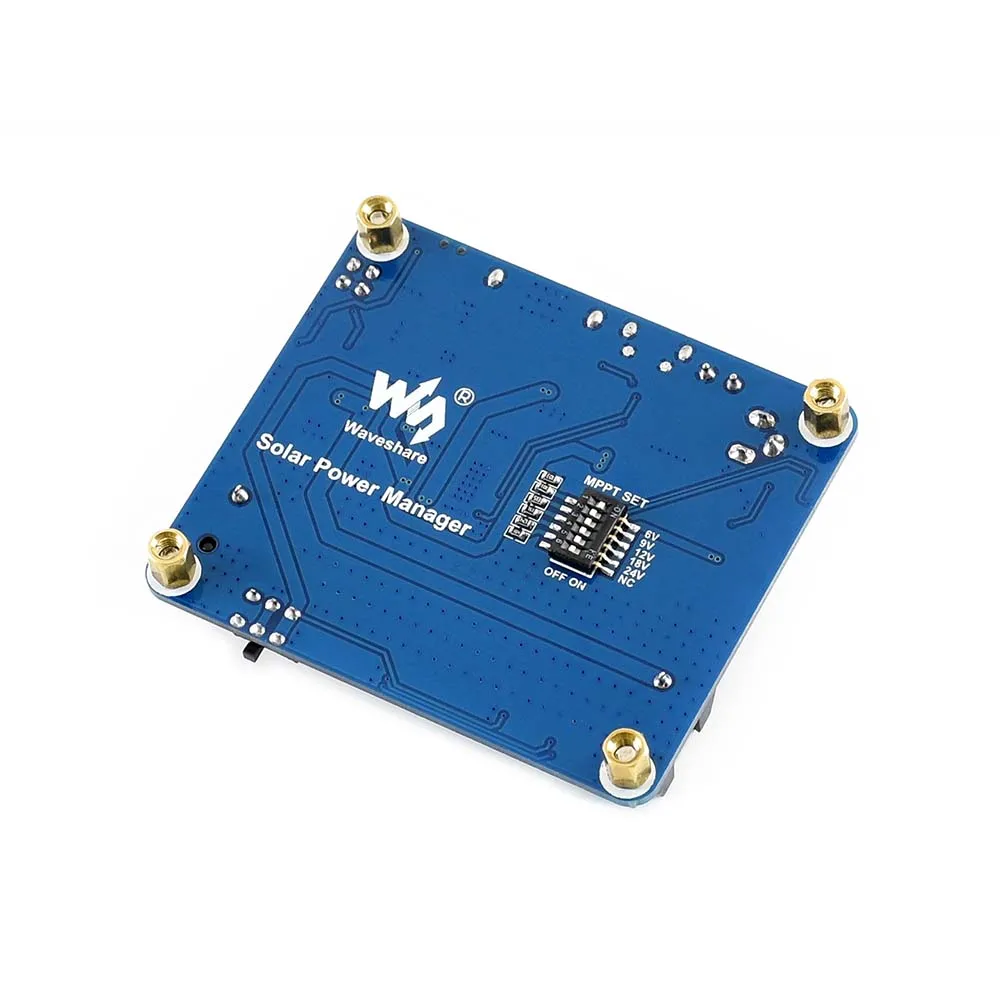

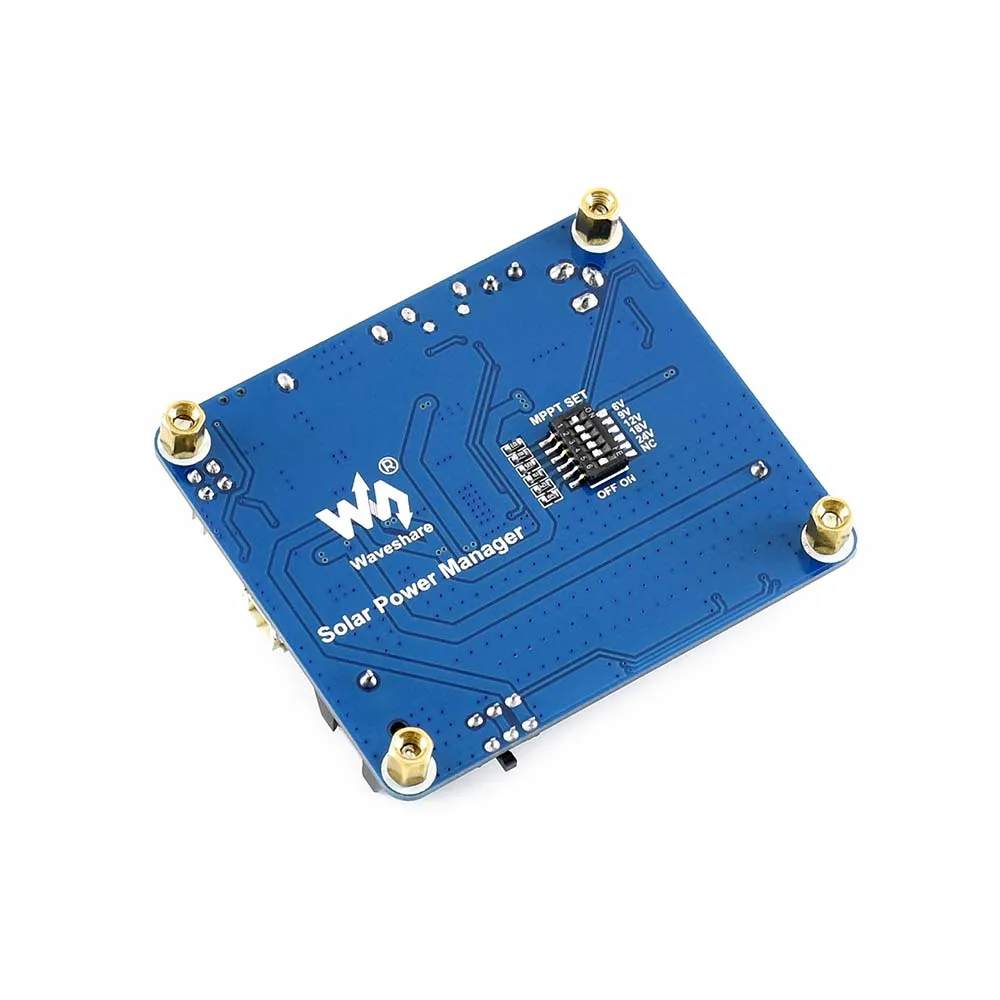

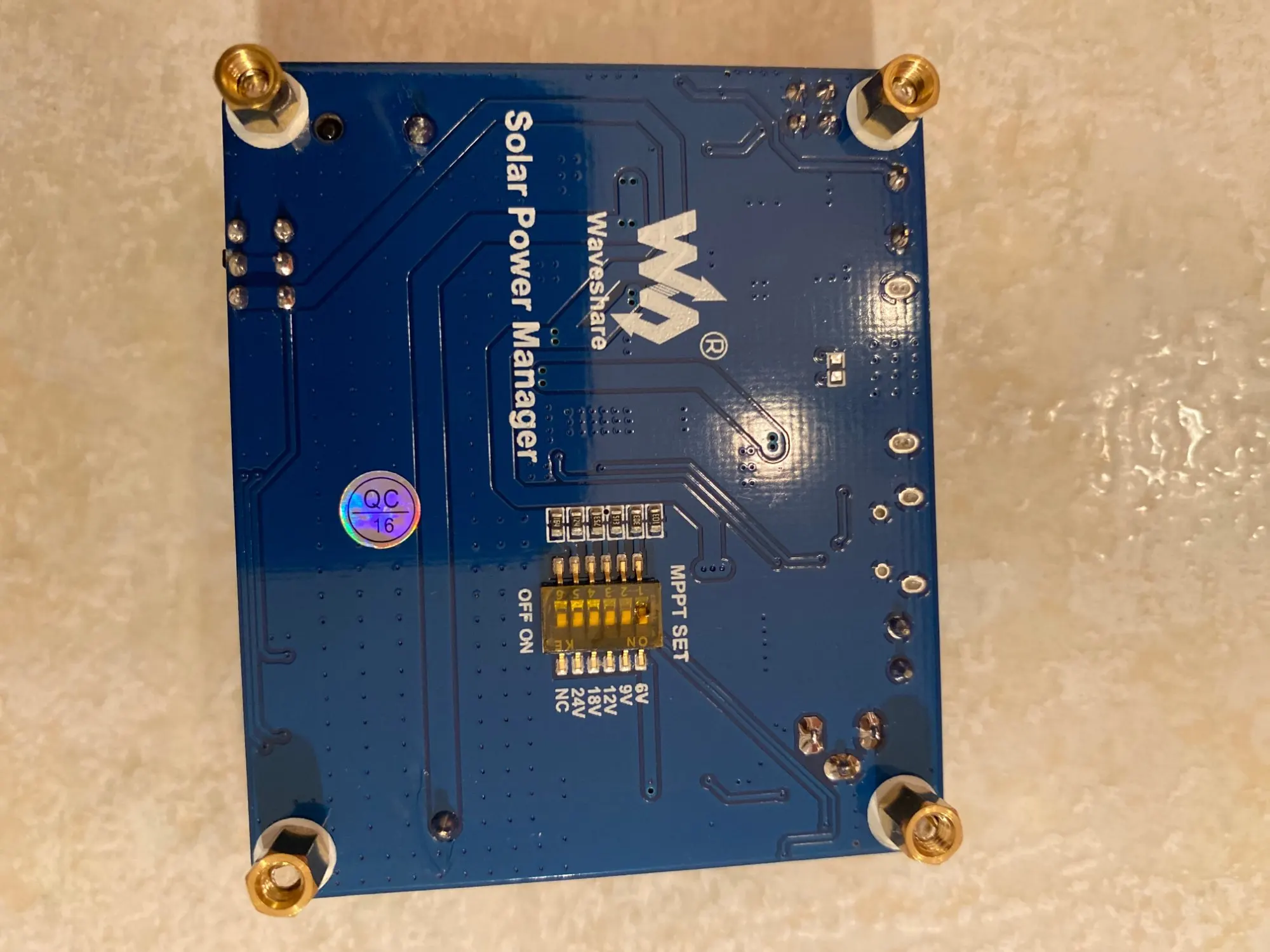

Переключатель MPPTSET (нижняя сторона):Поддерживаемый уровень: 6 В/9 В/12 В/18 в/24 ВВыберите уровень, закрытый до входного уровня, чтобы повысить эффективность зарядки

Ключ загрузки

Индикаторы емкости аккумулятора

Индикаторы зарядки USB:Зарядка через USB: при зарядке через USBUSB Готово: при полной зарядке аккумулятора от USB

Индикаторы зарядки солнечной панели:Солнечная зарядка: при зарядке солнечной панелиРаботает на солнечных батареях: при полной зарядке аккумулятора от солнечной панелиПредупреждение: При обратном подключении солнечной панели

Предупреждение о батарее:При обратном подключении аккумулятора

Индикатор выходной мощности:Выход 5 В/1 А

Вики: Www.waveshare.com/здравствуйте/solar_power_manager

Применимая солнечная панель: солнечная панель (6 в, 5 Вт)

Вес:0,029 кг

Примечание: аккумулятор 14500 не входит в комплект.

Менеджер солнечной энергии x1
