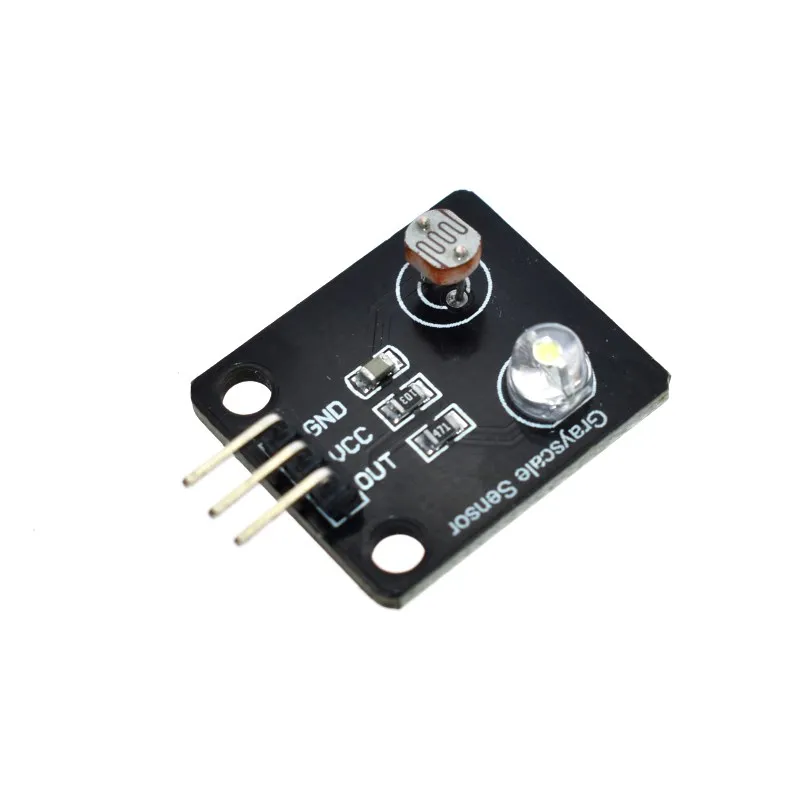

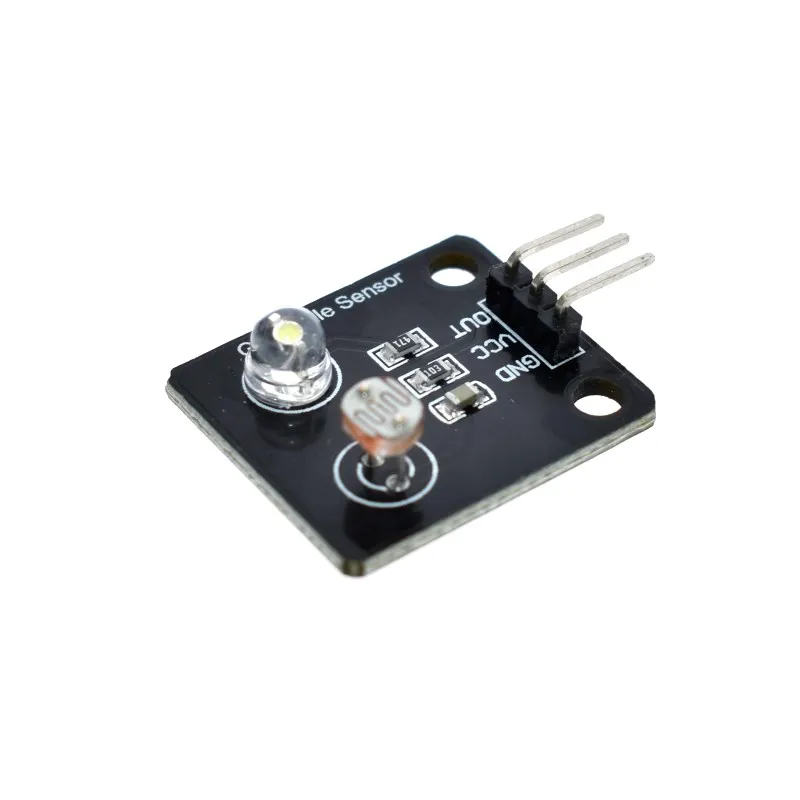

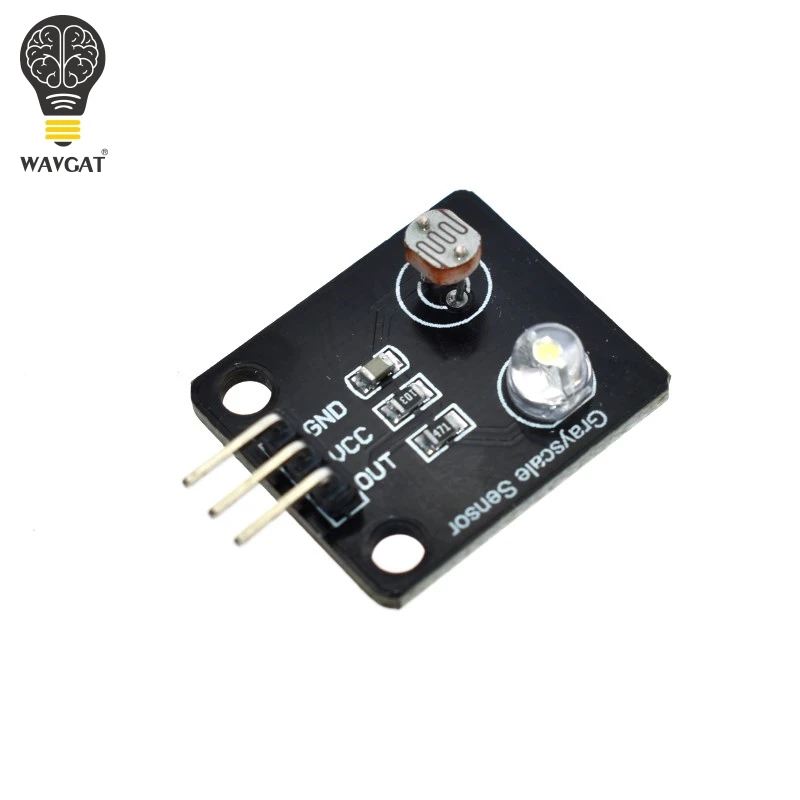

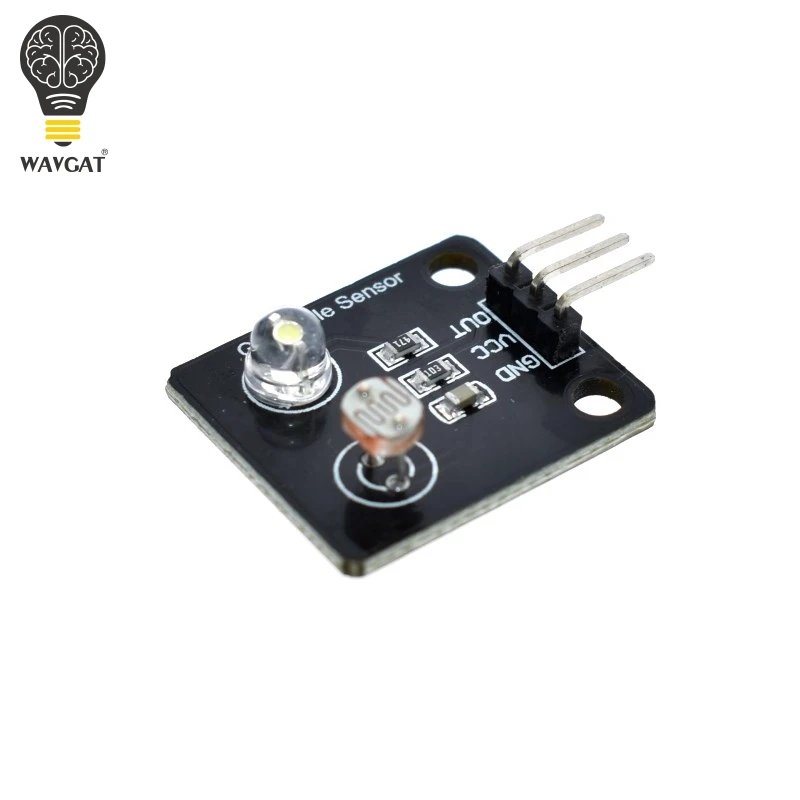

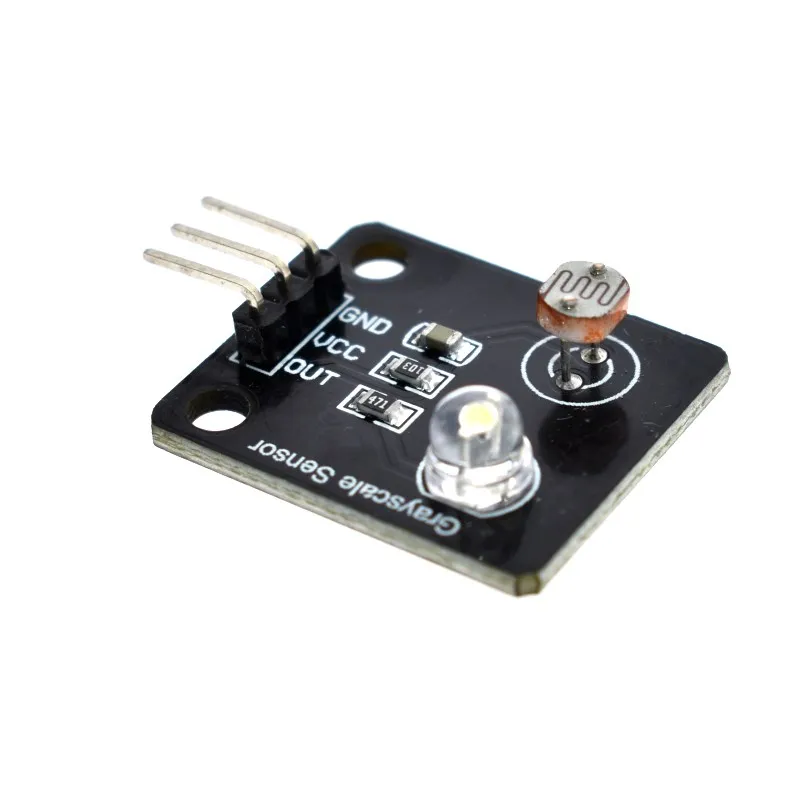

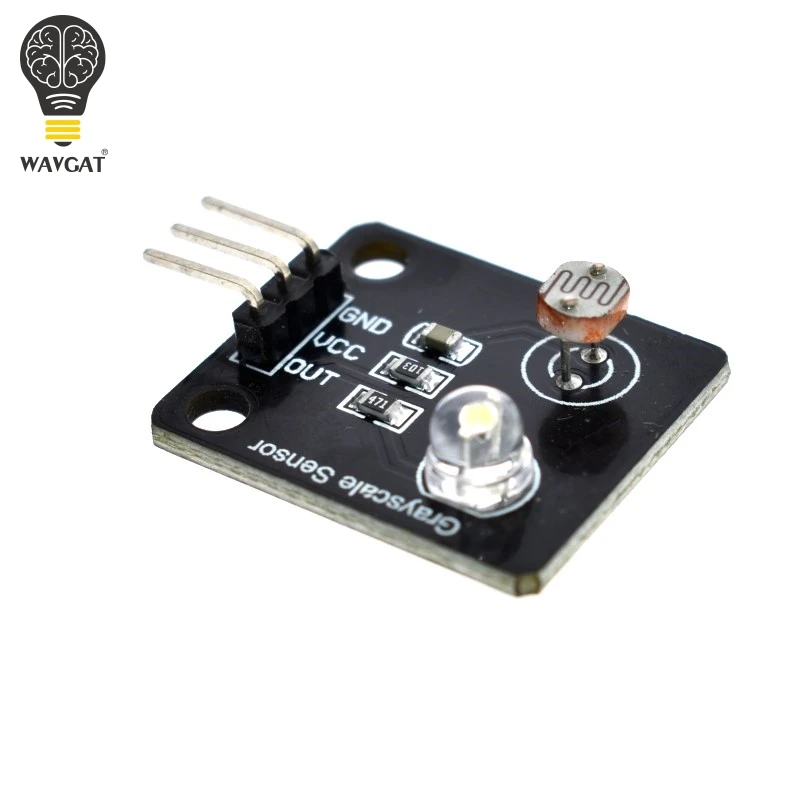

Описание товараДатчик градаций серого-аналоговый датчик. Его можно использовать в сочетании с расширительной платформой датчика Arduino v5.0, чтобы почувствовать различные цвета земли или рабочего стола и генерировать соответствующие сигналы. Он может реализовывать интерактивные работы, связанные с цветом, а также может использоваться в качестве тура патрульной машины. Распознавание градаций поля или футбольного робота. В источника питания должен быть таким же, как и контроллер, как правило, 3,3 V или 5V.
Технические характеристикиРабочее напряжение: 3,3 V или 5V
Рабочий ток: < 20 мА
Диапазон рабочих температур: -10 ° C ~ + 70 ° C
Разрешение обнаружения: 10%
Тип интерфейса: выход аналогового сигнала
Размер: 24 мм x 21 мм
Вес: 3 г

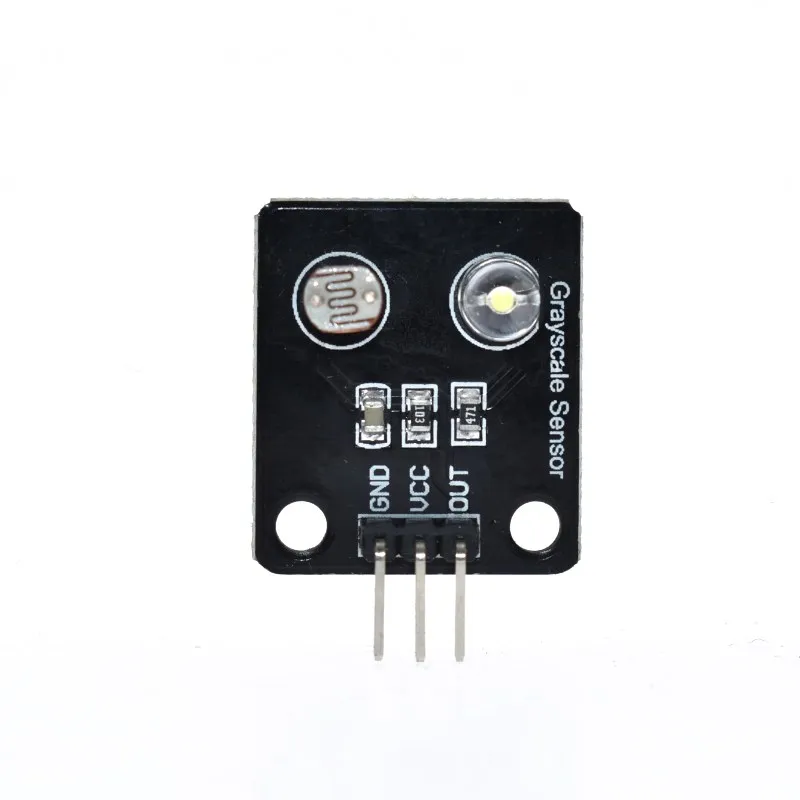

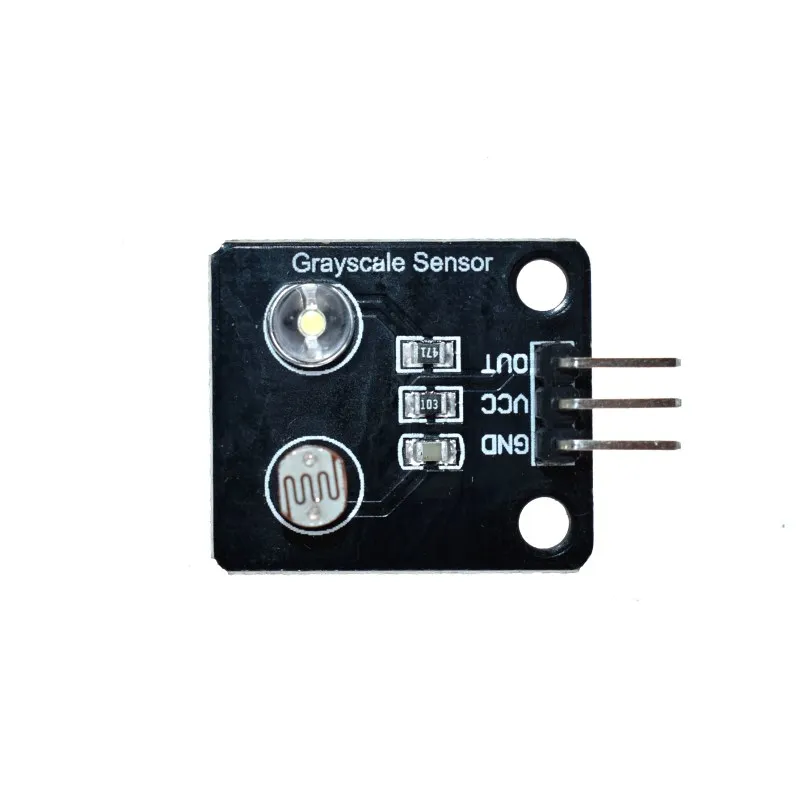

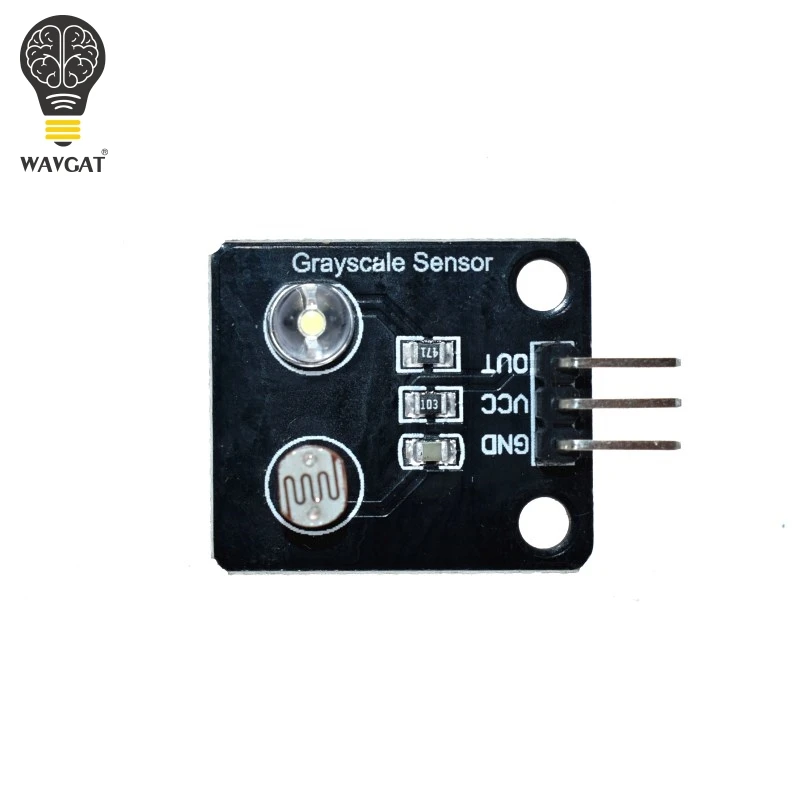

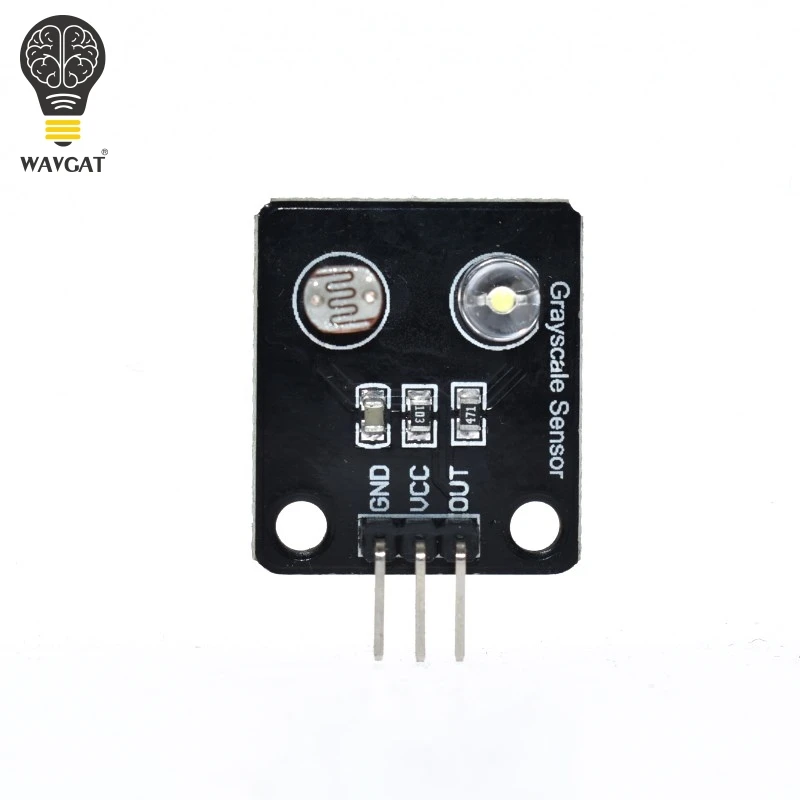

Определение интерфейса
S: выход сигнала
+: Источник питания (VCC)
-: Наземный (GND)
ИнструкцииПринцип работы
Датчик градации включает белый светильник высокой яркости и фоторезистор. С тех пор, как светильник возвращаемое светильник-светодиод на Различные градации документы отличается, фоторезистор получает возвращенный светильник и фоторезистор отличается в зависимости от интенсивности светильник. Значения сопротивления также отличаются, тем самым реализуя тест серого значения.
Принцип программирования
Серый Датчик уровня имеет три контакта, которые являются источником питания положительным Vcc, источником питания наземного GND и сигнальным концом S. При фактическом использовании датчик может быть непосредственно подключен к аналоговому интерфейсу контроллера Arduino, например, аналоговый порт A0, после включения Arduino, светодиодный индикатор подсветки белого цвета, кнопка датчика размещена на другой серой бумаге, Данные считываются путем преобразования AD контроллера Arduino, а затем измеренное Аналоговое количество печатается через последовательный порт.

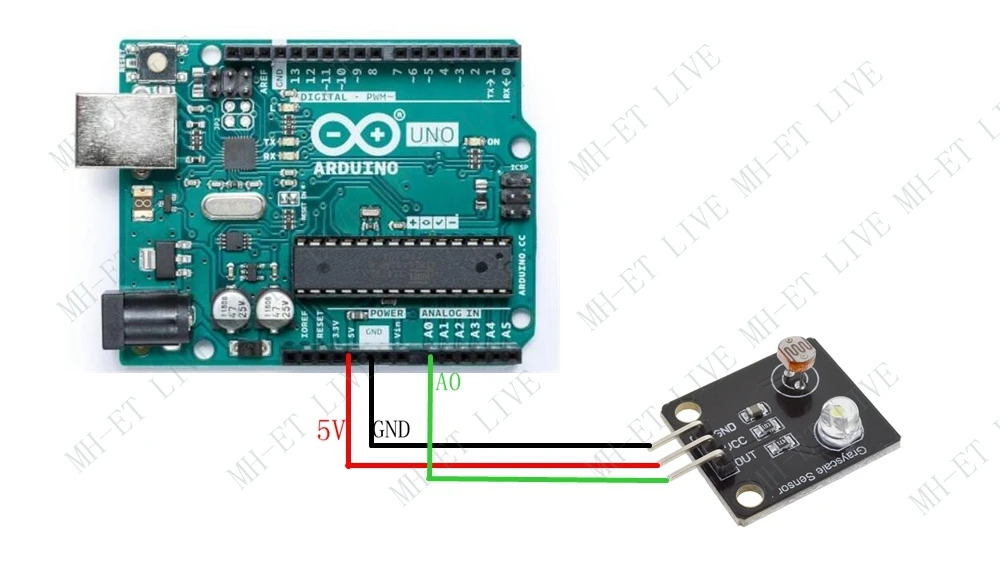

Схема подключения
Порт S подключен к аналоговому входному контакту контроллера. Подключите 5 В и GND к + 5 В и GND источника питания, соответственно.
Программа образцов
Подключите датчик серого цвета к контроллеру Arduino UNO в соответствии с программой и наблюдайте за значением выхода последовательного порта при различных серых значениях.

Настройка пустоты ()
{
Serial.begin(9600); /Откройте последовательный порт и установите скорость передачи данных последовательного порта до 9600bps.
}
Пустая петля ()
{
Int val;
Вал = аналог (0); /Подключите датчик градаций серого к аналогу interface0
Serial.print("Grayscale is");/печать аналогового значения, считываемого через последовательный порт
Serial.println(val, DEC); /печать аналогового значения, считываемого через последовательный порт
Задержка (100);
}

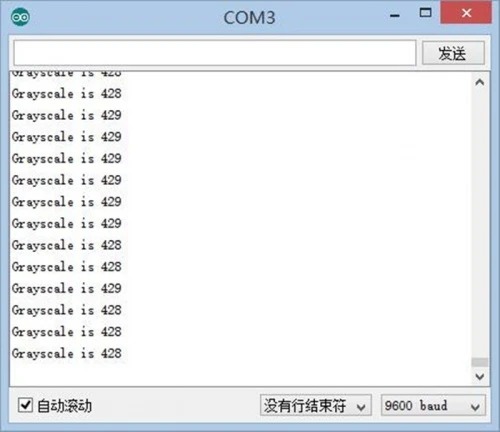

Эффект программыКогда вы обнаружите различные серые значения, Отзывы возвращаются к измеренному значению в это время. Как показано на рисунке ниже, эта диаграмма представляет собой схематическую схему данных, возвращенных последовательным портом, когда Серый Датчик уровня обнаруживает 85% серого значения.
