Описание:
1. Напряжение зарядки: DC 4,2-5 в CC/CV
2. Ток потребления одной батареи: <= 6uA непрерывный ток разрядки 2.7A
3. Напряжение обнаружения перезарядки: 4,2 В +/-0,025 в
4. Время задержки при обнаружении перезарядки: 150-500 MS
5. Перезарядка восстановление напряжения: 4,0 В +/-0,025 в
6. Напряжение обнаружения переразрядки: 2,75 в +/-0,1 в
7. Время задержки при обнаружении перегрузки: 50-150 мс
8. Переразрядка восстановления напряжения: 2,9 в +/-0,10 в
9. Напряжение обнаружения перегрузки: 150 +/-30 мВ
10. Ток обнаружения перегрузки: 4,5 +/-а
11. Время задержки обнаружения перегрузки по току: 5 мс-15 мс
12. Тип восстановления перегрузки по току: автоматическое восстановление
13. Состояние обнаружения короткого замыкания: внешнее короткое замыкание
14. Время задержки обнаружения короткого замыкания: <= 50us
15. Состояние восстановления короткого замыкания: автоматическое восстановление
16. Внутреннее сопротивление: MOSPET <= 40 м ом
17. Диапазон рабочих температур:-40-+ 50 по Цельсию
18. Диапазон температуры хранения:-40-+ 90 по Цельсию
19. Размер: 28*3,8*1,2 мм

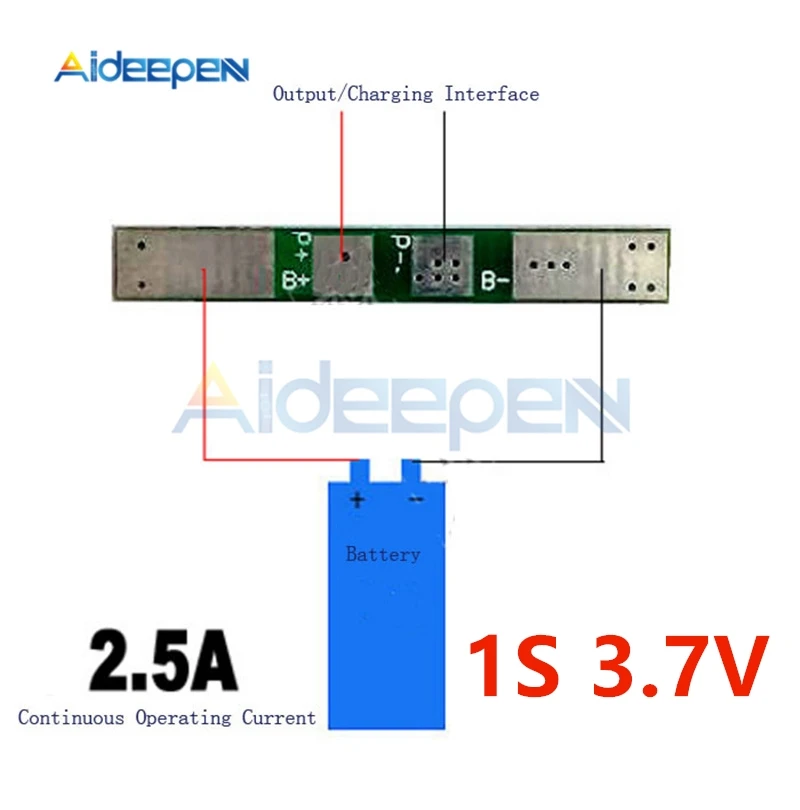

Точку пайки Введение:
1. B +: подключение с положительной мощностью
2. B-: подключение с отрицательным питанием
3. P +: подключение с зарядным устройством/порт зарядки dis положительный (порт зарядки/порт зарядки dis общий используемый)
4. P-: подключение с зарядным устройством/dis зарядный порт отрицательный (зарядный порт/dis зарядный порт общий используемый)

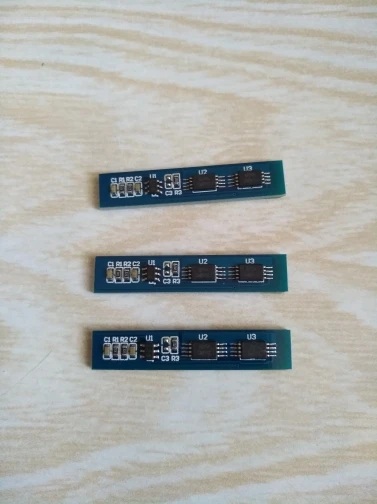

Описание:
Защита от короткого замыкания
Защита от избыточного заряда
Защита от избыточной разрядки
Защита от избыточной силы тока
Напряжение обнаружения избыточного заряда: 4,25-в plusmn0.05в
Напряжение обнаружения разрядки: 2,3-vplusmn0.05v
Максимальный рабочий ток: 3 А
Переходного тока: 5A
Рабочая температура:-40-50 градусов
Внутреннее сопротивление: менее 45 м омега
B + B-: интерфейс аккумулятора
P + P-: разъем аккумуляторной платы
Мб: точка соединения между батареями
B +: аккумулятор V + положительный
B-: батарея V-отрицательный
P +: выход/зарядка V +
P-: выход/зарядка V-

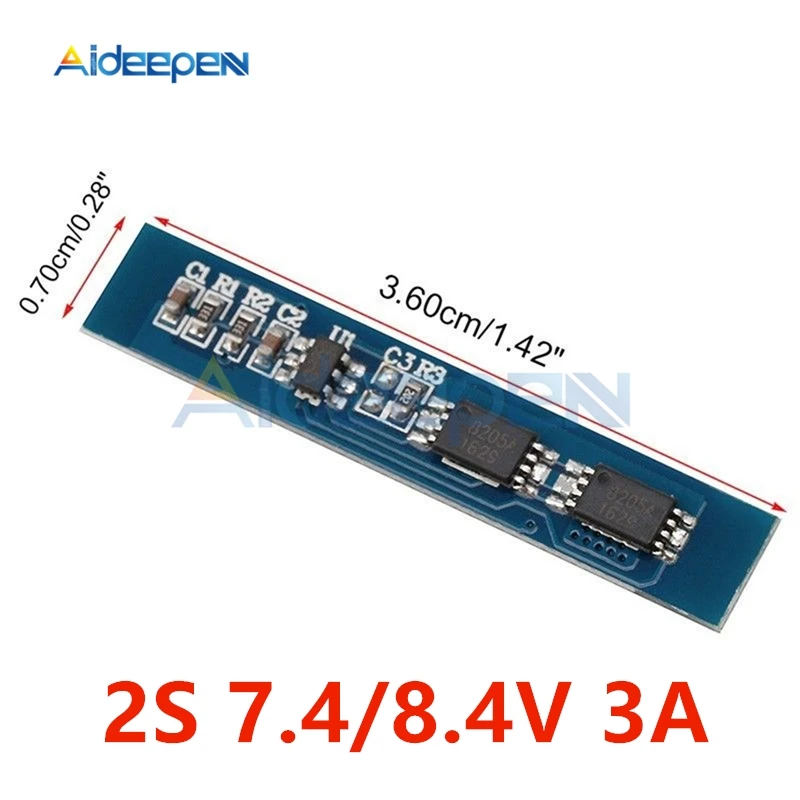

Размеры: прибл. 36x6x1 мм/1,42 "x 0,24" x 0,04"
Технические характеристики:
1. Напряжение зарядки: DC 9 в CC/CV (макс.: 12 в)
2. Отображение текущей
Одиночное потребление тока (потребление) le6uA
Максимальный постоянный ток разряда: 4а
3. Защита от избыточного заряда
Напряжение обнаружения избыточного заряда: 4,29 в точность leplusmn0.025в
Время задержки при обнаружении перезаряда: 1 с
Напряжение восстановления избыточного заряда: 4,05 V точность leplusmn0.025V
4. Защита от перегрузки
Напряжение обнаружения избыточного разряда: 3 в точность leplusmn0.1V
Время задержки при обнаружении перегрузки: 128 мс
Напряжение восстановления при переразрядке: 3,2 в точность leplusmn0.1в
5. Защита от перегрузки по току
Напряжение обнаружения перегрузки по току: 200 мв
Ток обнаружения перегрузки по току: 9.8A
Время задержки перегрузки по току: 12 мс
Состояние восстановления: автоматическое восстановление
6. Защита от короткого замыкания
Состояние обнаружения: внешнее короткое замыкание
Время задержки обнаружения: le 50us
Состояние восстановления: автоматическое восстановление
7. Внутреннее сопротивление: схема защиты :( MOSPET) le 21 mOmega
8. Температура
Диапазон рабочих температур:-40 град ~ + 80 град
Диапазон температур хранения:-40 градусов ~ + 125 градусов
Размер изделия: около 3,50*1,70 см/1,38 "* 0,67"
Технические характеристики:
Выше напряжение заряда: 4,25-4,35 в plusmn 05 в
За пределами dishcarge напряжение: 2,5-3,0 v plusmn 05 v
Постоянный ток макс: 5а
Максимальный пиковый ток: 7а
Рабочая температура:-40 --- + 50
Температура хранения:-40-+ 80
Малый ток: менее 5uA
Жизненный цикл: более 50000 часов
Сопротивление: менее 300 mOmega
Короткая защита от порезов: защитная, зарядка в состоянии ремонта
Размер: 38*8*2 мм

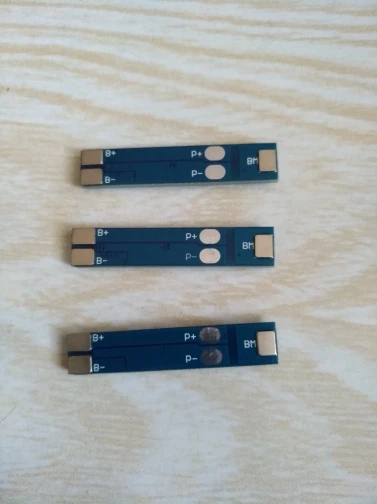

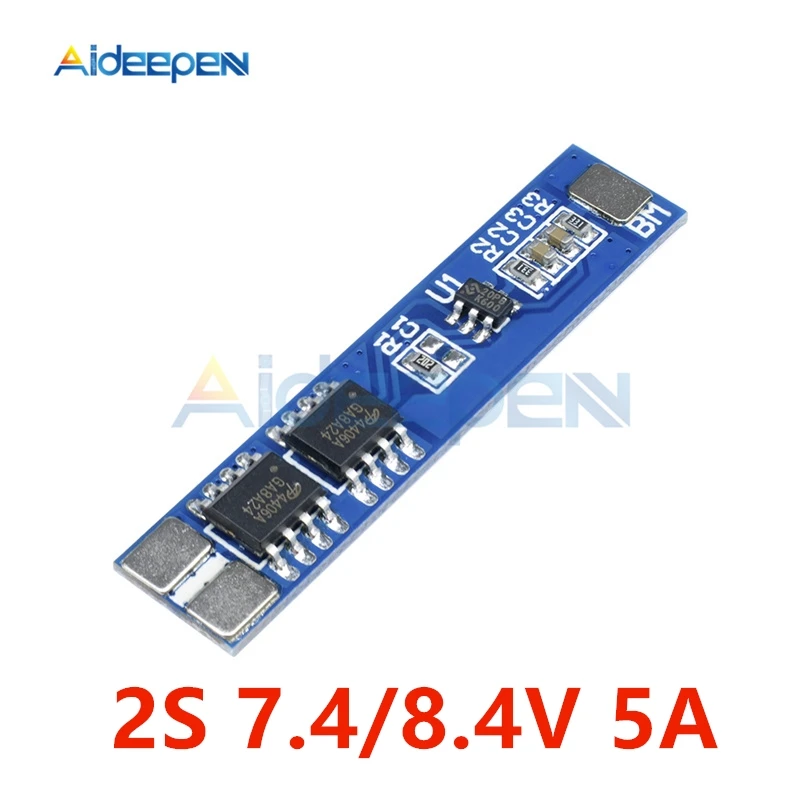

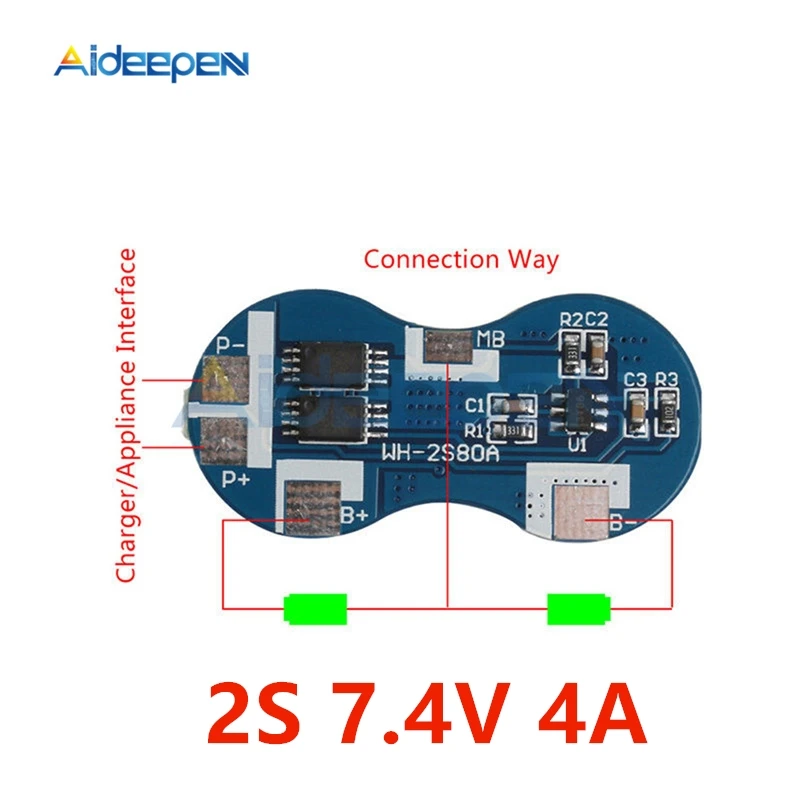

2 S BMS Cnnection инструкция:
B + положительное подключение аккумулятора;
B-отрицательное подключение аккумулятора;
Мб подключите точку между батареей 1 и батареей 2;
P + положительный заряд/разрядка;
P-отрицательный заряд/разрядка.
Примечание:
Плата может использоваться для 2 батарей 18650, но посылка не включает батареи
Особенности:
1. Защита от перезаряда обнаружения напряжения: 4,28 +/-0,05 м
2. Напряжение перезарядки: 4,20 +/-0,05 в
3. Напряжение обнаружения избыточного разряда: 3,00 +/-0,05 в
4. Напряжение разрядки: 3,20 +/-0,05 в
5. Время задержки обнаружения защиты от короткого замыкания: <15 мс
6. Ток обнаружения перегрузки по току: 6-7A
7. Потребление тока от нормальной работы: 0,3-7UA
8. Нормальное сопротивление проводимости: <60 мом
9. Защита от короткого замыкания: защита и автоматическое восстановление
Особенности:
-Встроенная высокоточная схема обнаружения напряжения.
Подключите устройство к выводы зарядного устройства, которые гибкий шланг высокого давления устройство.
-Встроенный три перегрузки по току цепи обнаружения (1 по току, 2 по току, нагрузка короткого замыкания)
-Через трубку MOS, он может контролировать зарядку и разрядку аккумулятора;
-Низкое потребление тока в режиме ожидания
Технические характеристики:
Модель: HH-P3-10.8
Диапазон напряжения зарядки: 4,25-4,35 vplusmn0.05v
Размер: 48*15*1,0 мм
Диапазон напряжения разряда: 2,5-vplusmn0.05v
Максимальный рабочий ток: 3 А
Рабочая температура:-40 --- + 50 град
Максимальный мгновенный ток: 4-6A
Условия хранения:-40 --- + 80 град
Статическое электричество: менее 6 мкА
Срок службы: более 50000 часов
Сопротивление: менее 45 м омега
Защита от короткого замыкания: может защитить, нужна зарядка

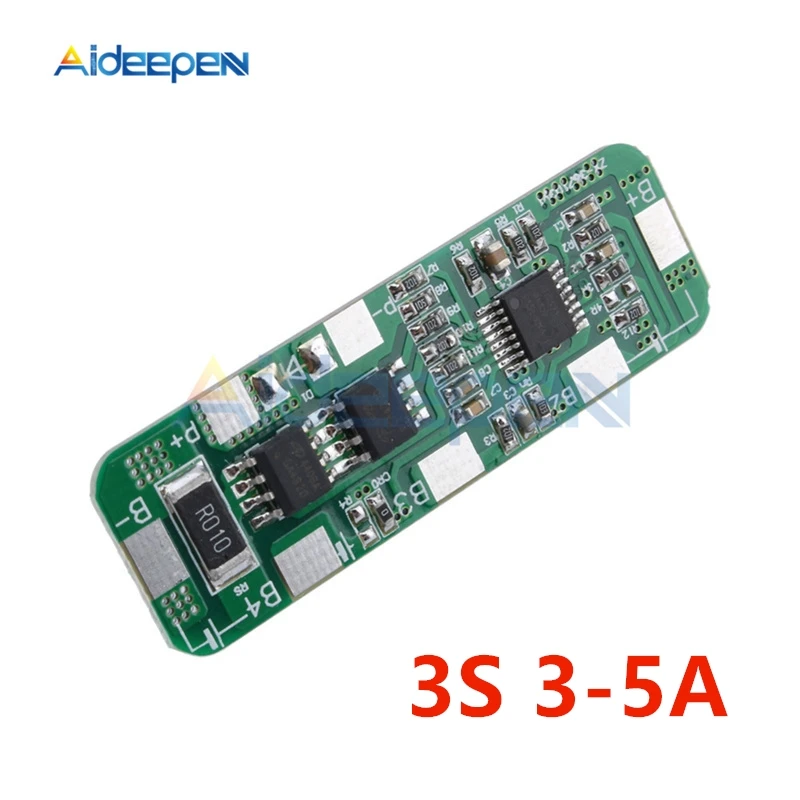

Функция:
Подключите литиевую батарею с защитной платой в соответствии с схемой подключения, когда напряжение батареи находится между давлением зарядки и напряжением разряда, и P +, P-зарядка через 1 секунду, выходное напряжение P + и P-такое же, как и напряжение батареи.
Тип подключения:
Первая батарея B +-TO + ve
B1-to-ve первого аккумулятора и + ve второго аккумулятора
B2-TO-ve второй батареи и + ve третьей батареи
B3-без какой-либо
B-TOVE третьей батареи
Нагрузка/вход P +-TO + ve
P-TO-ve нагрузка/вход
Защита IC: лист данных Seiko S-8254AAK
Защита MOSFET: 4x AO4407A

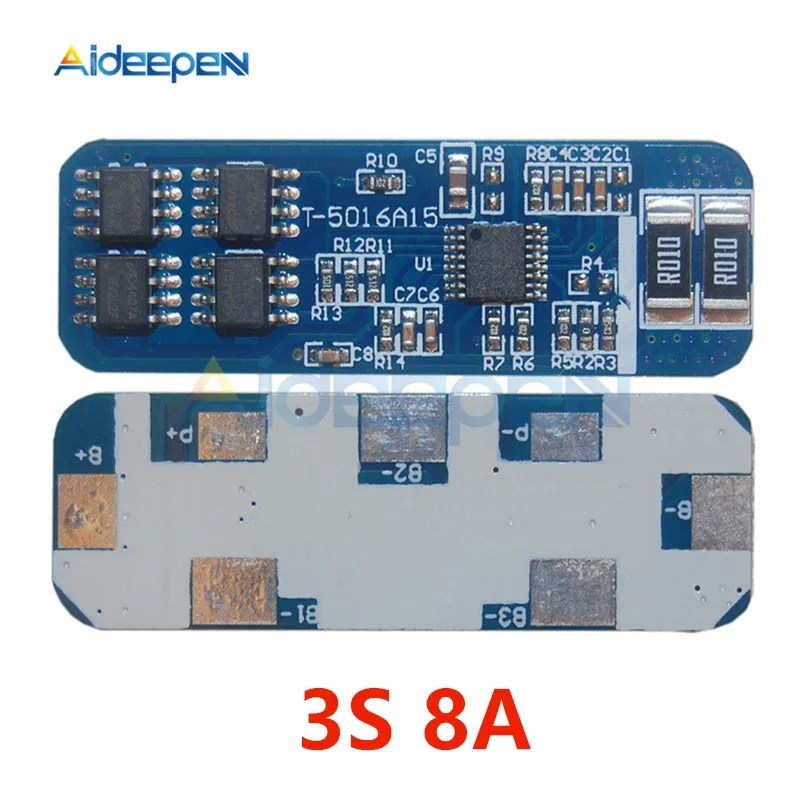

Параметры:
Размер 50x16x3,5 мм (длина x ширина x высота)
Поддержка тип батареи три 4,2 V литий-ионный аккумулятор
Защита от перенапряжения 4,35 V
Защита от перенапряжения 2,7 в
Максимальная продолжительная кола 8A
Максимальное пиковое значение 15а, <20 мс
Защита от короткого замыкания на выходе да
Внутреннее сопротивление <8 mOmega
Рабочая температура:-20 ~ 70 ° с

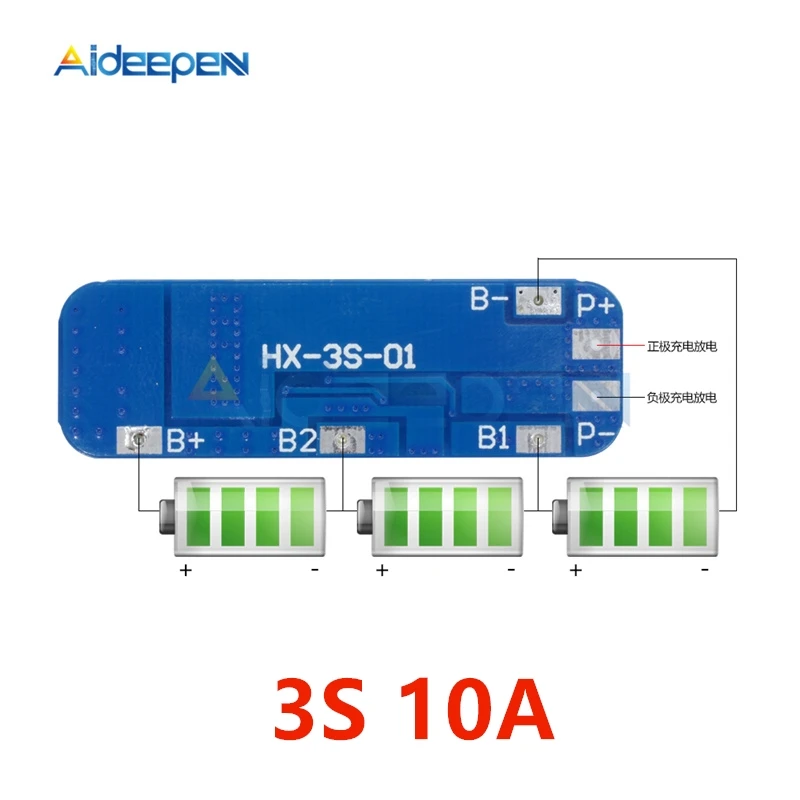

Параметры:
Размеры: approx.50x16x1mm
Максимальный ток разряда: 10а
Защита от перезаряда обнаружения напряжения: 4,25-4.35Vplusmn0.05V
Напряжение обнаружения избыточного разряда: 2,3-vplusmn0.05v
Максимальный рабочий ток: 5A-8A
Переходного тока: 9A-10A
Рабочая температура:-40 ~ 50 градусов
Температура хранения:-40 ~ 80 градусов
Ток тишины: <6uA
Внутреннее сопротивление: <60 mOmega
Срок службы:> 30000 часов
Особенности:
Защита от короткого замыкания.
Защита от избыточного заряда.
Защита от перегрузки.
Защита от избыточной силы тока.
Может быть применен к различным литиевым ядрам 3,7 в.
Компактный размер и легкий вес.
Тонкая работа и долговечность.
Обеспечить безопасность аккумуляторного блока.
Подходит для
10,8 В (номинальное напряжение полимерного аккумулятора)
11,1 В (18650 или 3,7 в литиевая батарея Номинальное напряжение)
12,6 в (напряжение полной зарядки литиевой батареи)
Особенности:

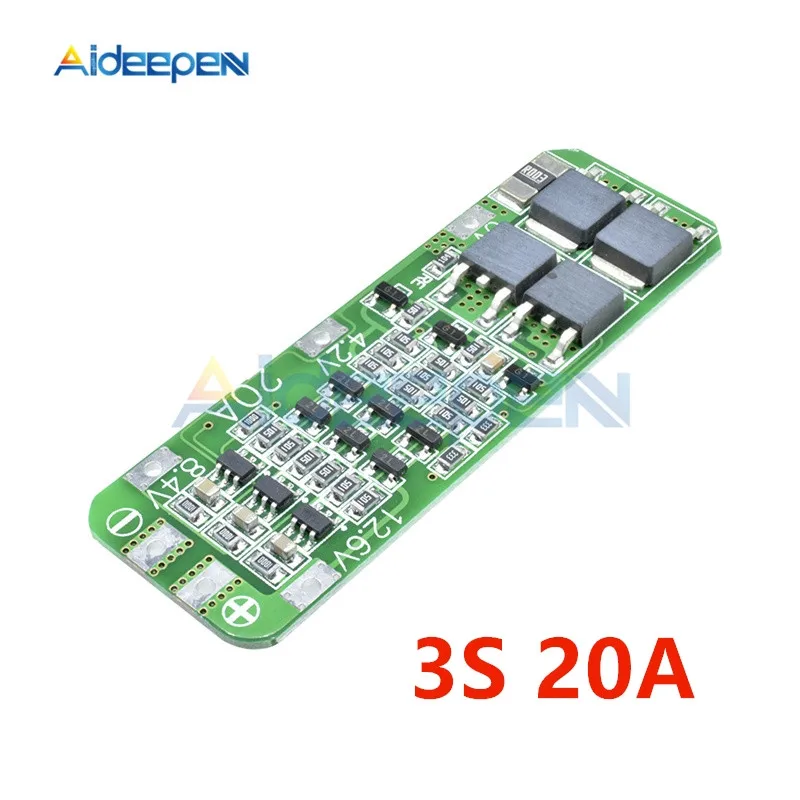

Название модуля: 3 S 12,6 V литий-ионный аккумулятор 18650 защита зарядного устройства печатная плата
Подходящий диапазон: для номинального напряжения 3,6 В 3,7 в литиевая батарея (включая 18650,26650, литий-полимерные батареи)
Размер продукта: 64 мм x 20 мм x 3,4 мм
Материал: металл
Напряжение зарядки: 12,6 в
Максимальный выходной ток: 20А
Максимальная выходная мощность/мощность зарядки: 252 Вт
Меры предосторожности:
1. Строго согласно схеме проводки: 0 В/4,2 в/8,4 в/12,6 в, в противном случае это вызовет повреждение чипа.
2. После подключения, необходимо сначала зарядить активацию, затем будет иметь выход.
Обратите внимание:
Не смешивайте хорошую батарею и плохую батарею для использования.
Внутреннее сопротивление 3 емкости батареи ближе будет лучше.
Пожалуйста, покупатели должны знать профессиональные знания этого модуля перед покупкой
Примечание:
Батарея и Батарея держатель не inlucded, они приведены только для справки

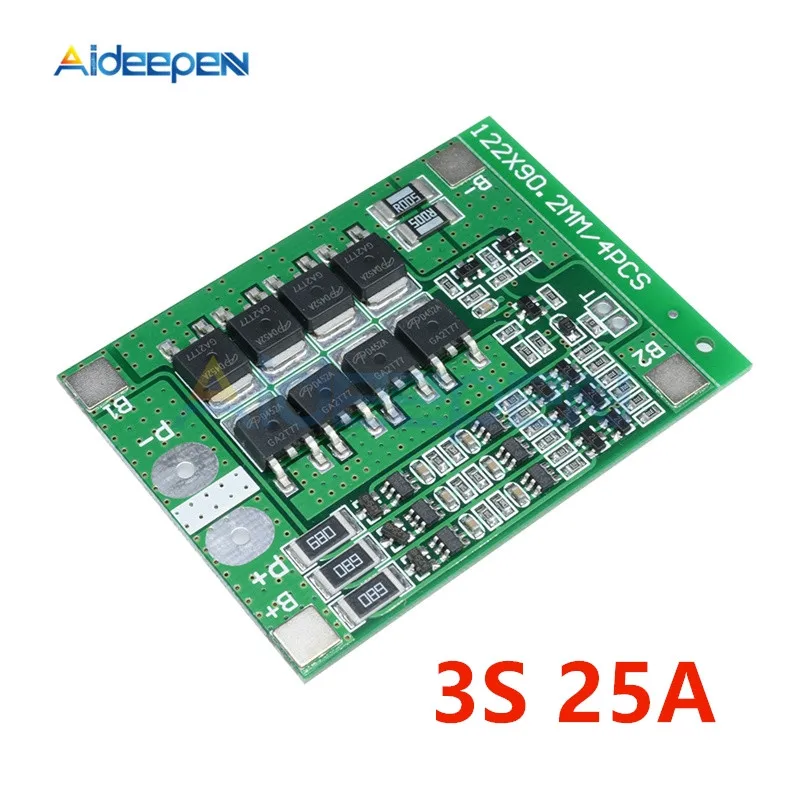

Технические характеристики:
Размер: около 56 мм * 45 мм * 1,2 мм
Диапазон перенапряжения: 4,25-vplusmn0.05v
Диапазон перенапряжения: 2,3-vplusmn0.05v
Максимальный рабочий ток: 0-25A
Максимальный переходный ток: 34-40A
Ток тишины: менее 30uA
Внутреннее сопротивление: менее 100 mOmega
Рабочая температура:-40 --- + 50 град
Условия хранения:-40 -- + 80 градусов
Эффективный срок службы: более 300 000 ч
Защита от короткого замыкания: Да, задержка самовосстановления
Меры предосторожности:
Строго согласно схеме проводки: 0 В (B-) 3,7 в (B1) 7,4 В (B2) 11,1 В (B +), не нарочно короткого замыкания.
После подключения линии, нужно сначала зарядить, затем иметь выход.
Когда аккумулятор подключен в серии с 3 групп, пожалуйста, убедитесь, что напряжение каждого аккумулятора одинаковое. Если не то же самое, пожалуйста, заполните каждый комплект батарей и затем используйте.
Не смешивайте хороший аккумулятор и батарею.
Емкость батареи внутреннее сопротивление ближе будет лучше.
Внимание: Не смешивайте хорошую батарею и плохую батарею для использования. Внутреннее сопротивление 3 емкости батареи ближе будет лучше. Пожалуйста, покупатели должны знать профессиональные знания этого модуля перед покупкой
Параметры:
Абсолютно новый и высококачественный
Модуль: 3 S литий-ионная плата защиты аккумулятора
Защита от перезаряда обнаружения напряжения: 4.25plusmn0.025V
Перезарядка поднимает напряжение: 4.15plusmn0.05V
Напряжение обнаружения разрядки: 2.50plusmn0.08V
Над разрядкой поднимите напряжение: 3.00plusmn0.1V
Защита от перегрузки по току • сила тока: 20-30A
Рабочий ток: 15A (естественное охлаждение 10.A, добавить теплоотвод 15A, Максимальный мгновенный ток 30A)
Автоматическое восстановление, без активации
Особенности:
Защита от короткого замыкания
Защита от избыточного заряда
Защита от избыточной разрядки
Защита от избыточной силы тока
Рабочая температура:-40-85 ℃
Размеры: прибл. 50x22x4 мм
Примечание:
При правильной сварке, тестируйте выход без выхода,
Используйте другие способы, чтобы активировать зарядку о защитной плате!
Обзор: материнская плата
Основной IC использует оригинальные импортные компоненты "Ricoh".
Перезарядка, переразрядка, перегрузка по току, защита от короткого замыкания,
Для различных емкостей различных форм литиевых батарей 3,7 в.
Японская защита IC, VISHAY, AOS, IR и других высококачественных MOSFET, FR-4
Пластина с низким коэффициентом температуры, дизайн, тонкое мастерство, тестирование и комплексное.
Компактный, подходит для многих требований высокоинтегрированного,
Недорогие приложения для удовлетворения широкого спектра требований к производительности
Для обеспечения абсолютной безопасности и надежности аккумуляторного блока.
Описание устройства защитной платы:
Компоненты для японского чипа защиты от S-8254AAG; подлинный Bandai America AO4407 * 2 шт.;
Защита чипа, а также Ricoh r5431.
Технические характеристики:
Модель: HH-P3-10.8
Размеры: 48*15*1,0 мм
Диапазон напряжения зарядки: 4,25-vplusmn0.05v
Диапазон перенапряжения: 2,3-3,0 v plusmn 0,05 v
Рабочая температура:-40 --- + 50 c
Условия хранения:-40 -- + 80 c
Максимальный рабочий ток: 4-5A
Максимальный мгновенный ток: 6-7A
Ток тишины: менее 6uA
Сопротивление: менее 45 mOmega
Эффективный срок службы: более 50000 часов
Защита от короткого замыкания: защита, необходимо перезаряжать восстановление

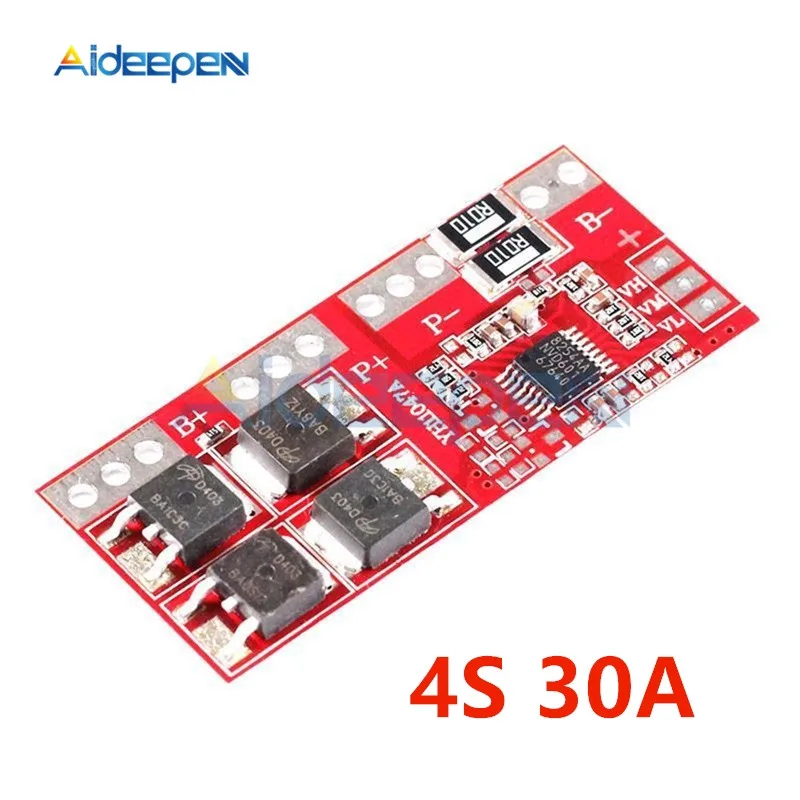

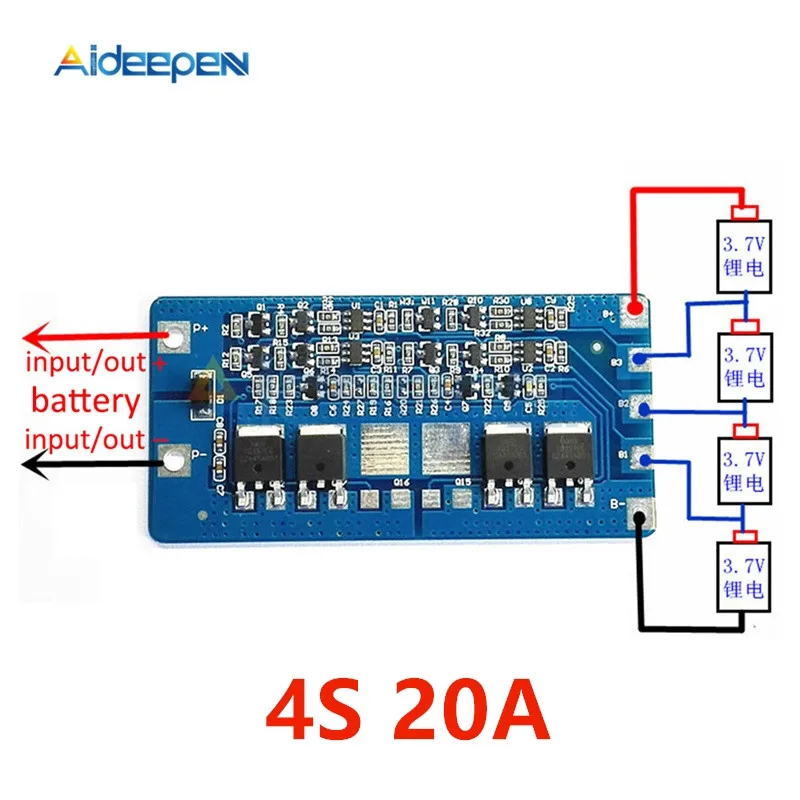

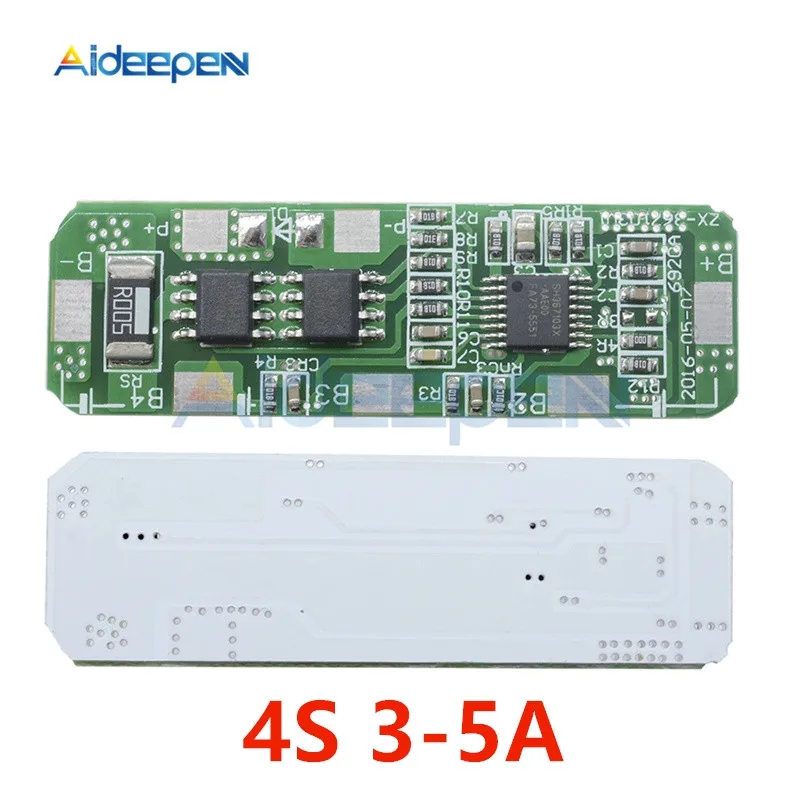

Подходит для: 4 упаковки 18650 литиевая батарея 14,8 в 16,8 в
Основные функции и особенности: защита от перезарядки, защита от перегрузки,
Защита от короткого замыкания, защита от перегрузки по току.
Защитная пластина с использованием японской Ricoh перезаряжаемой литий-фосфатной батареи IC;
1) Высокоточная схема обнаружения напряжения;
2) клемма зарядного устройства с использованием высоковольтных устройств;
3) встроенная трехступенчатая схема обнаружения перегрузки по току (перегрузки по току 1, перегрузки по току 2, короткого замыкания нагрузки);
4) транзистор MOS может управляться с помощью заряда и разряда аккумулятора;
5) низкое потребление тока в режиме ожидания.
Функция и обратите внимание:
1. Литиевая батарея с защитная плата произведенная в соответствии с монтажную схему подключения,
Когда напряжение батареи является перезарядкой и переразрядкой напряжения между напряжением,
И P +, P-зарядка 1 секунда, P + и P-выходное напряжение аккумулятора.
2. Функция заряда батареи: между P + и P-plus зарядное устройство для зарядки аккумулятора,
Напряжение батареи зарядки для защиты от избыточного заряда обнаружения напряжения (4,25 plusmn0.025V),
Схема защиты, чтобы отрезать путь зарядки, для достижения защиты от перезаряда.
3. Защита от перегрузки батареи: между P + и P-подключенной нагрузкой к разрядке батареи
Когда напряжение батареи снижается до напряжения переразряда (2,7 0,05 в), схема защиты,
Отключите путь разрядки для достижения защиты от переразрядки.
4. Защита от короткого замыкания: когда P + и P-короткого замыкания цепи будут работать быстро в 5-50uS,
Отключение доступа, защита от короткого замыкания.
5. Защита от перегрузки по току функция: в тех случаях, когда V напряжения (0,15 plusmn 0,02 V),
Схема защиты будет работать быстро в 6,7-13,9 мс, отключается доступ, защита от перегрузки по току.
Особенности:
Защита от короткого замыкания
Защита от избыточного заряда
Защита от избыточной разрядки
Защита от избыточной силы тока
Напряжение обнаружения перезаряда: 4,25-4,35 в +-0,05
Напряжение обнаружения разрядки: 2,3-3,0 в +-0,05 в
Максимальный рабочий ток: 4A-5A
Переходного тока: 6A-7A
Рабочая температура:-40-50C
Внутреннее сопротивление: менее 45 м ом
Не включает в себя никель
Параметры:
Абсолютно новый

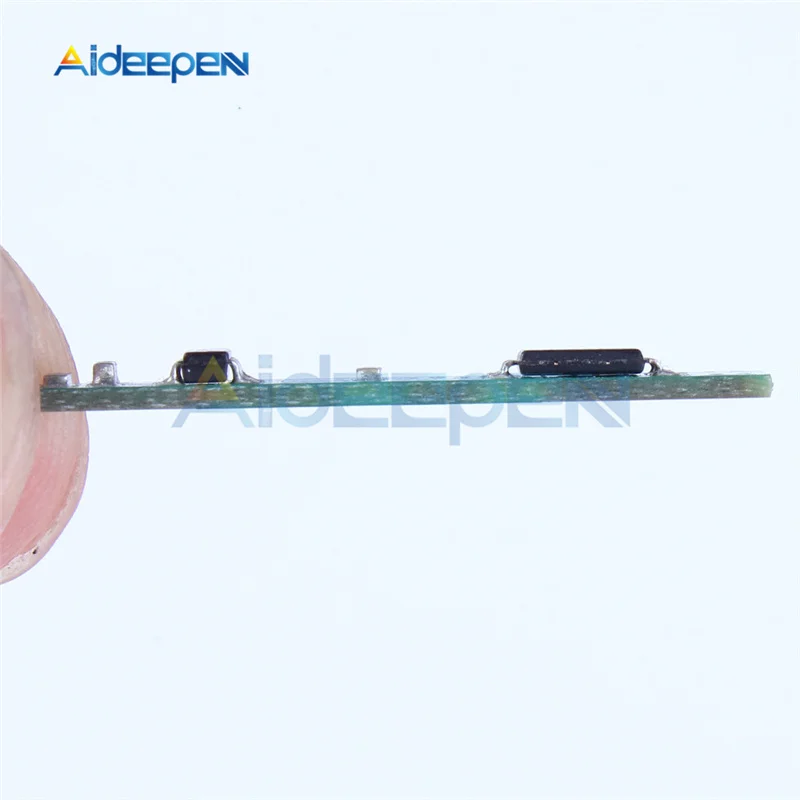

Размер: около 65*32*4 мм
Максимальный выходной ток: 20А
Примечание:
Не смешивайте хорошие батарейки с неисправных аккумуляторов. 4 внутреннее сопротивление емкости батареи будет ближе.
Возможны отклонения в 1-5 мм вследствие измерений вручную.
В связи с разницей не откалиброваны одной и той же фактический цвет товара может незначительно отличаться элементы, отображаемые на мониторе компьютера может незначительно отличаться от цвета на фотографиях.
Описание:

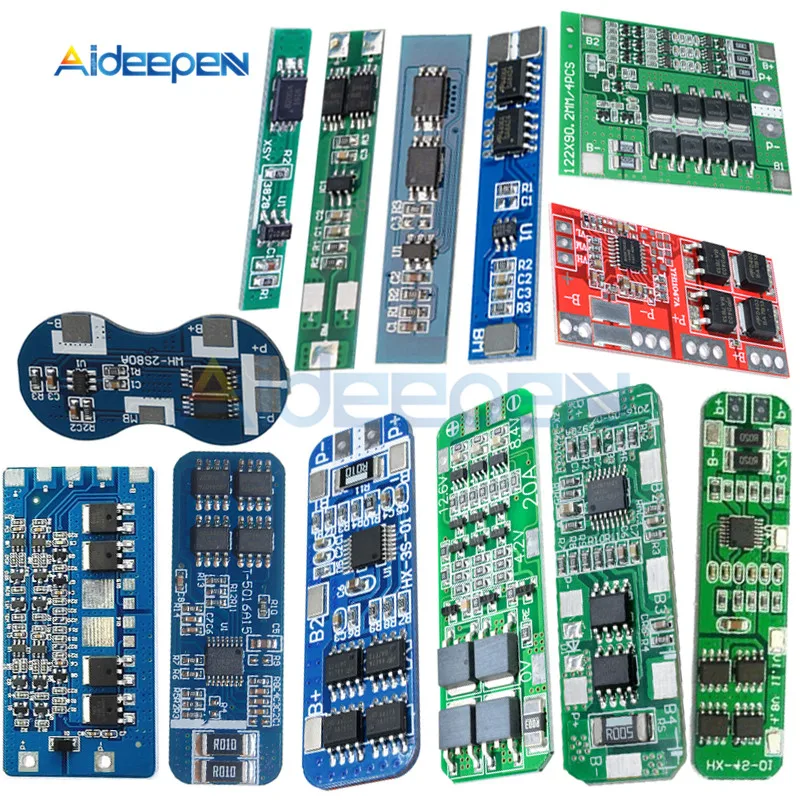

1. Наименование модуля: 4 строки защитная панель для литиевой батареи
2. Модульный характер: литий-полимерный аккумулятор резервная плата
3. Напряжение обнаружения избыточного заряда: 4,25 плюсмn0.025в
4. Защита от перезаряда выпуск напряжение: 4.15plusmn0.05V
5. Напряжение обнаружения переразряда: 2.50plusmn0.08V
