Режим работы:

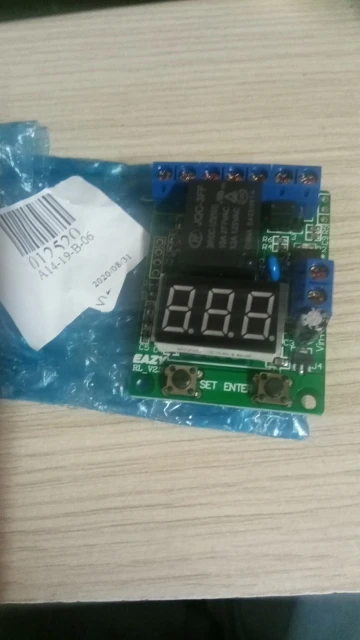

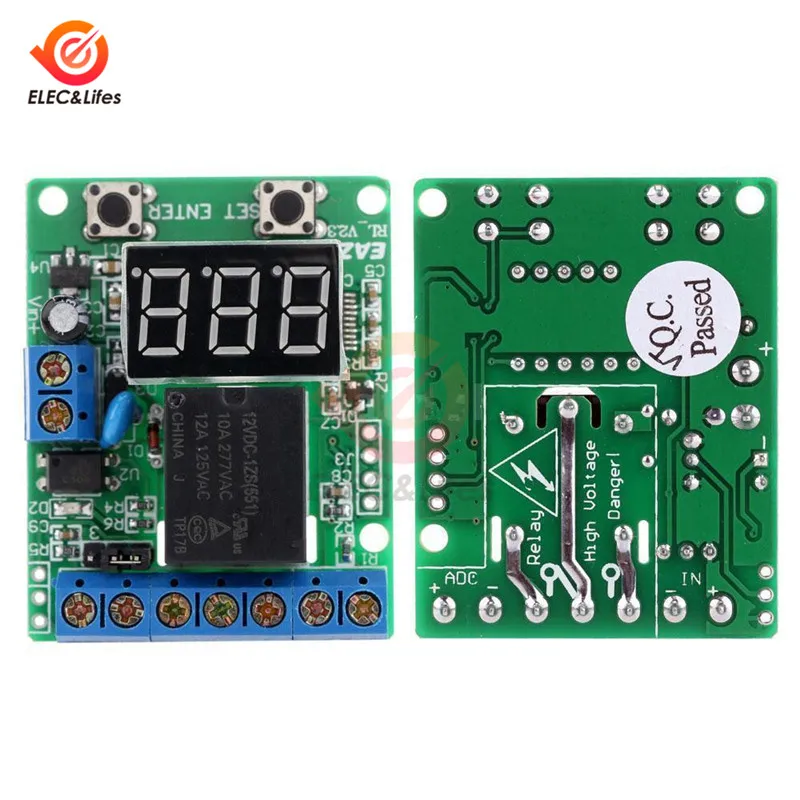

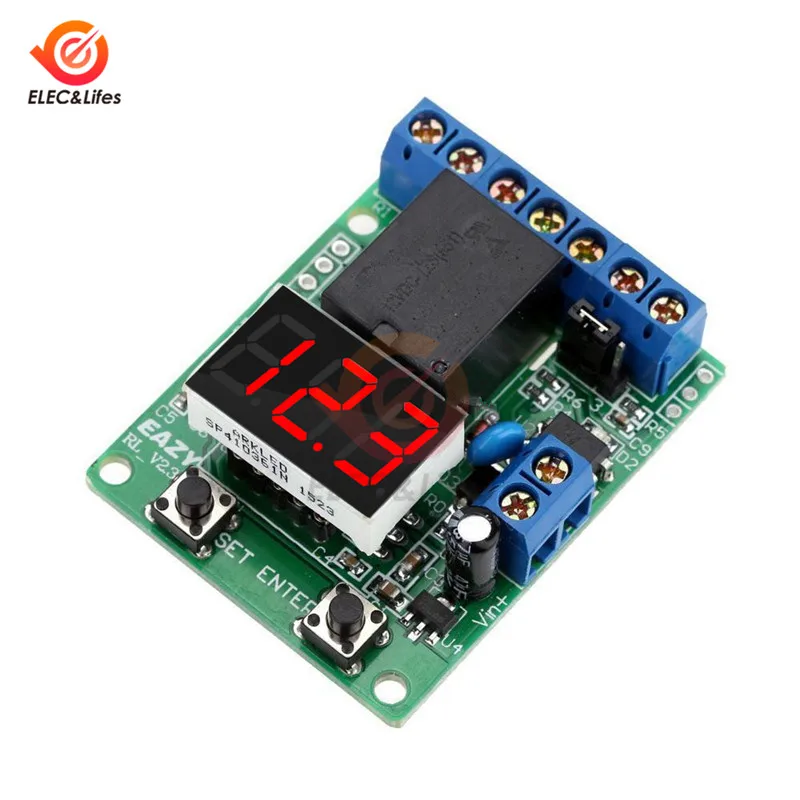

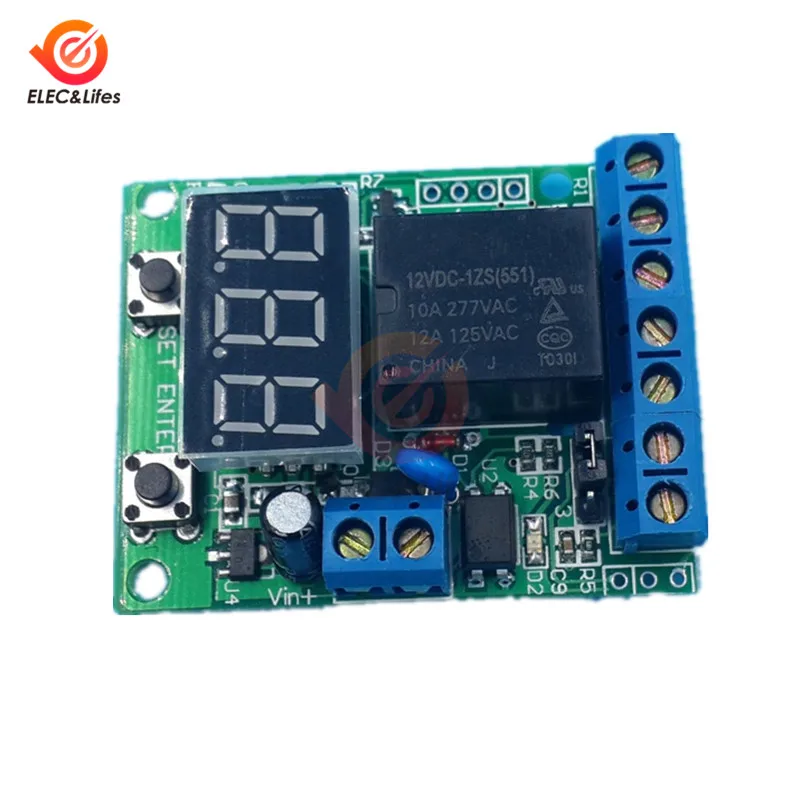

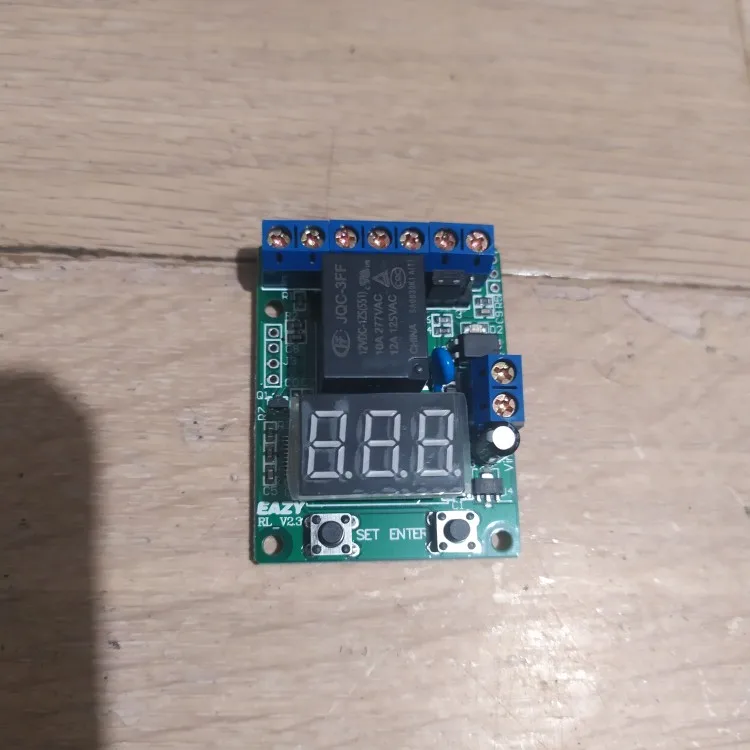

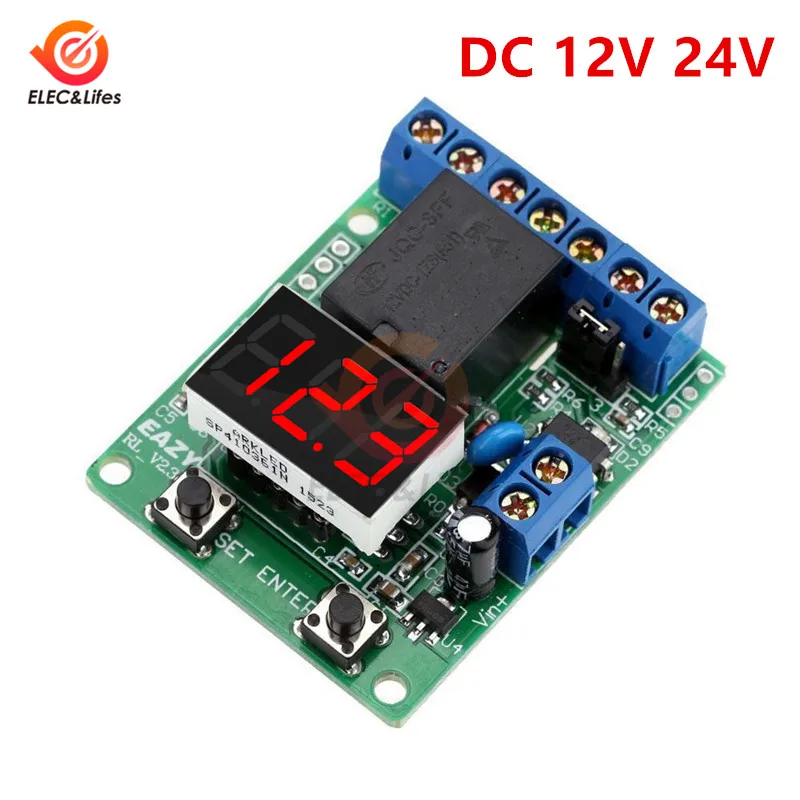

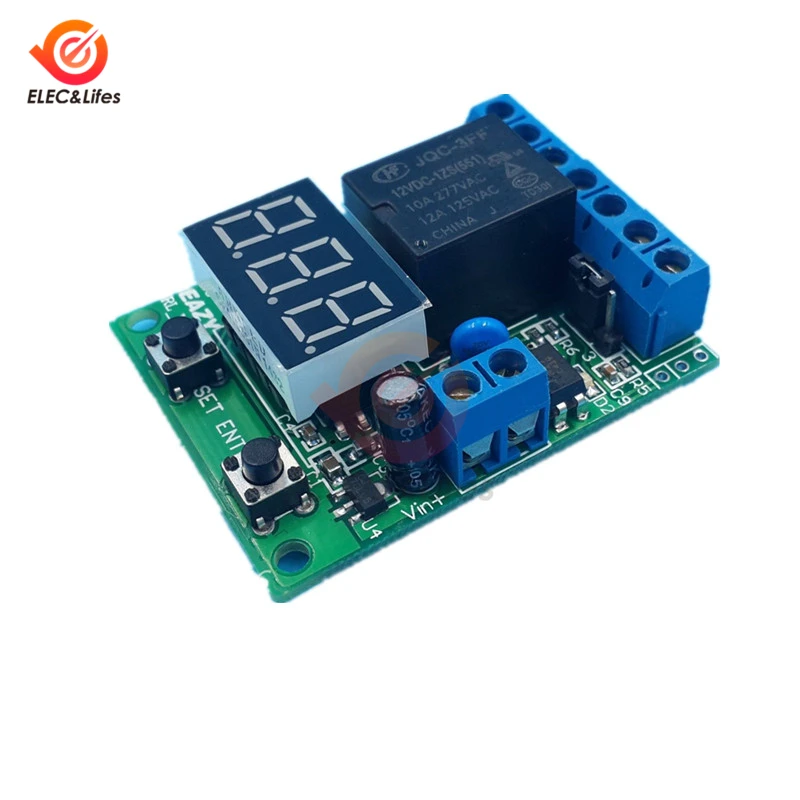

RL VT2.3 плата управления реле Инструкции по продукции

Плата управления реле VT2.3 совместима с несколькими режимами работы. Используется светодиодный цифровой трубчатый дисплей и интеллектуальное программное управление для реализации функции реле времени,

Функция задержки времени, реле времени обнаружения напряжения, сигнализация верхнего и нижнего предела и другие функции, подходит для автоматического управления, мониторинга батареи, «сделай сам» и других областей.

Конструкция этого продукта соответствует соответствующим национальным стандартам и правилам электробезопасности и обладает промышленной надежностью. Это высокоэкономичное Многофункциональное реле

Панель управления контроллера позволяет удовлетворить различные требования к управлению при минимальной стоимости.

1. Параметры производительности:

Отображение режима:

P-1: реле времени (времени)

P-2: реле времени (задержки)

P-3: реле напряжения

P-4: реле времени управления напряжением (начальный выпуск) P-5: реле времени управления напряжением (начальное втягивание) P-6: режим действия переполнения напряжения

P-7: реле времени переполнения напряжения

P-8: автоматическая Настройка цифровой трубки

Диапазон времени: 0 ~ 999 секунд или 0 ~ 999 минут, регулируемый

Диапазон отображения напряжения: 0 ~ 99,9 В постоянного тока

Погрешность обнаружения напряжения: ± 0,1 в

Источник питания: 12 В постоянного тока, версия 10 ~ 16 В

DC24V версия DC18 ~ 28V

Параметры реле:

Один комплект преобразования (нормально открытая и нормально Закрытая точки)

Контактная нагрузка: 10А/277 В переменного тока

Контактное сопротивление: ≤ 100 МОм (1A -6VDC)

Механическая прочность: >10 миллионов раз

Электрическая прочность:> 100000 раз (10A-250VAC) l

Ток в режиме ожидания: около 15 мА/12 В, минимум 6 мА/12 В при выключенной цифровой трубке и около 45 мА/12 В при закрытом реле. L

Температура рабочей среды: -40 ~ + 85 ℃ l

Цифровая трубка может автоматически задерживать наполовину закрытие, а Минимальный ток в режиме ожидания составляет 6 мА/12 В. Л.

Определение напряжения можно установить и исправить (-0,3 В ~ 0,3 в) l

Параметры настройки можно хранить 30 лет после отключения питания l

Таймер можно запустить с помощью внешнего пассивного переключателя или активного входа сигнала (уровень активного сигнала 5 ~ 26 в) l

Имеет функцию восстановления заводских настроек.

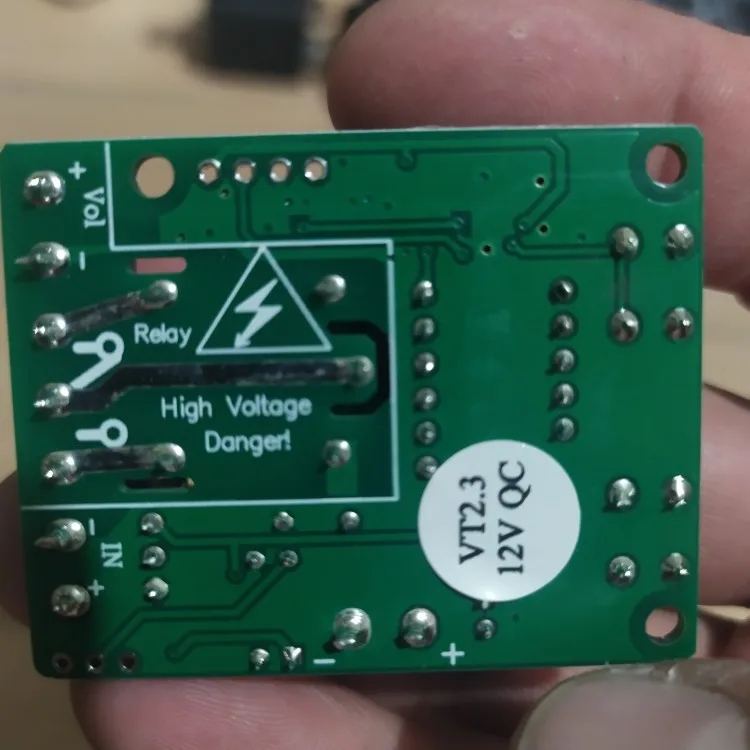

Примечание: полярность обнаружения напряжения Нельзя менять вспять, и проводка должна быть выполнена в выключенном состоянии!

Использование этого продукта для контроля высокого напряжения требует работы электриков, высокое напряжение опасно!

При вводе активного сигнала в клемму переключателя/импульсного входного сигнала, переключите колпачок короткого замыкания в положение 2 3!

2. Режим работы:

После включения питания цифровая трубка по очереди отобразит слова «E-A-Z-y-t», а затем перейдет в состояние выбора режима, отображение выбора начального режима

«P-0», нажмите кнопку SET, чтобы выбрать 8 режимов «P-1 ~ P-8», и нажмите клавишу ENTER, чтобы войти в соответствующий режим. Остановка в любом режиме

Нажмите и удерживайте клавишу ENTER в течение 3 секунд в рабочем состоянии, чтобы вернуться в состояние выбора режима. Одновременно нажмите и удерживайте клавиши «SET» + «ENTER», а затем включите питание.

Затем отпустите две кнопки, чтобы восстановить заводские настройки.

2,1 P-1 время (синхронизация) релейный режим

В режиме P-0 нажмите кнопку SET один раз, на цифровой трубке отобразится «P-1», а затем нажмите клавишу ENTER, чтобы войти в режим времени (синхронизации).

Исполнение петли:

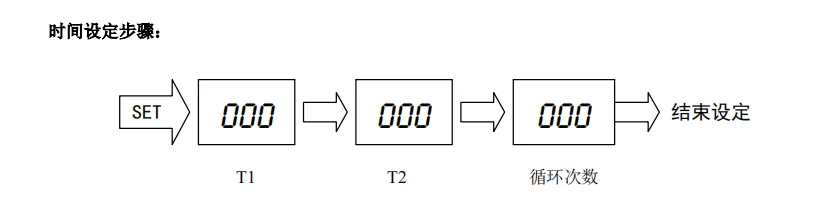

В режиме реле времени пользователь может установить время тяги T1 и время выпуска T2 реле, например, установить T1 на 3 секунды и T2 на 7 секунд.

Затем, когда реле работает, оно выполняет 3 секунды закрытия, а затем отпускает в течение 7 секунд и так далее.

После установки значений времени T1 и T2 система отключится для сохранения установленного значения, и при следующем запуске этого режима он автоматически загружает время T1 и подождет

Начните бегать. Нажмите клавишу ENTER, чтобы запустить таймер.

Нажмите SET, чтобы задать состояние значений времени T1 и T2, а затем нажмите set, чтобы задать количество казней цикла до 999 раз. Установите время

0 означает бесконечное выполнение цикла.

Когда таймер работает, нажмите и удерживайте кнопку SET в течение трех секунд, а затем отпустите его, чтобы переключиться между отображением значения времени и отображением времени цикла.

Одиночное исполнение:

Если установлено только T1 (время ожидания) и T2 (время выпуска) равно 0, реле остановится после синхронизации T1 и больше не будет работать в цикле.

В это время его можно использовать как таймер, время T1 завершается регулярно и реле отключается. В это время нажмите клавишу ENTER, и система перезапустится в момент T1

Время.

Если T1 (время приема сигнала) установлено в 0, установка T2 (время выпуска) не может быть введена, и реле всегда находится в состоянии выпуска (не запускать работу).

Ок, нормально замкнутая точка подключена, нормально открытая точка отключена).

1) кратковременно нажмите кнопку SET один раз, первая цифра цифровой трубки мигнет, а установленное трехзначное значение-это значение времени T1 (самая высокая цифра).

Частота 1 Гц мигает, нажмите клавишу ENTER, чтобы в это время увеличить значение от 0 до 9; Короткое нажатие кнопки SET четыре раза, трубка nixie мигнет, чтобы пропустить значение дисплея T1 и ввести

Введите состояние настройки значения времени T2; Вскоре нажмите кнопку SET после завершения настройки T2, Третья группа вводит настройку номера цикла, если число цикла

0, таймер работает в бесконечном цикле, короткое нажатие установите, пока он не выйдет из состояния настройки времени, и система не начнет работать;

2) В режиме настройки его можно переключить на минутный или второй таймер. Когда время установлено, кратковременно нажав кнопку set (мигает цифровая трубка бита настройки)

Нажмите и удерживайте кнопку SET в течение 3 секунд, чтобы отпустить, загорается самая правая цифра трубки nixie (Десятичная точка загорается только при отпуске кнопки SET), указывает на то, что значение времени составляет минуты.

Если Десятичная точка не яркая, это означает, что время-секунды. После завершения настройки Коротко нажмите кнопку SET, чтобы выйти из состояния настройки и подождите, пока начнется время. После установки значения времени, когда ожидаете состояния времени, нажмите клавишу ENTER, чтобы запустить время. Если это второй таймер, на втором отобразится обратный отсчет, если это минутный таймер,

Последняя Десятичная точка мигает с частотой 1 Гц, указывая на то, что обратный отсчет работает. Когда время запущено, реле замкнуто, нормально открытая точка подключена, и нормально закрыто

Когда таймер заканчивается, нормально открытая точка реле отключается, а нормально Закрытая точка подключается, возвращаясь к начальному состоянию реле. В режиме синхронизации, короткий

Нажмите клавишу ENTER, чтобы приостановить работу, удерживайте и удерживайте клавишу ENTER в течение 3 секунд, чтобы вернуться в состояние выбора режима.

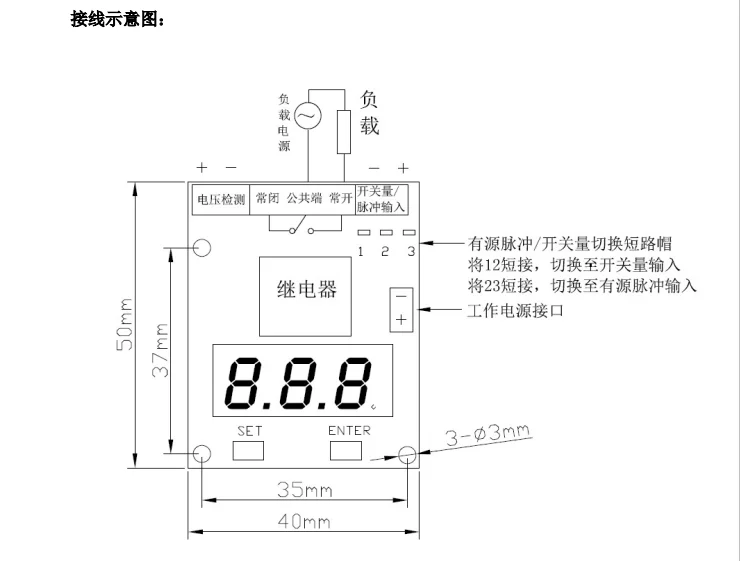

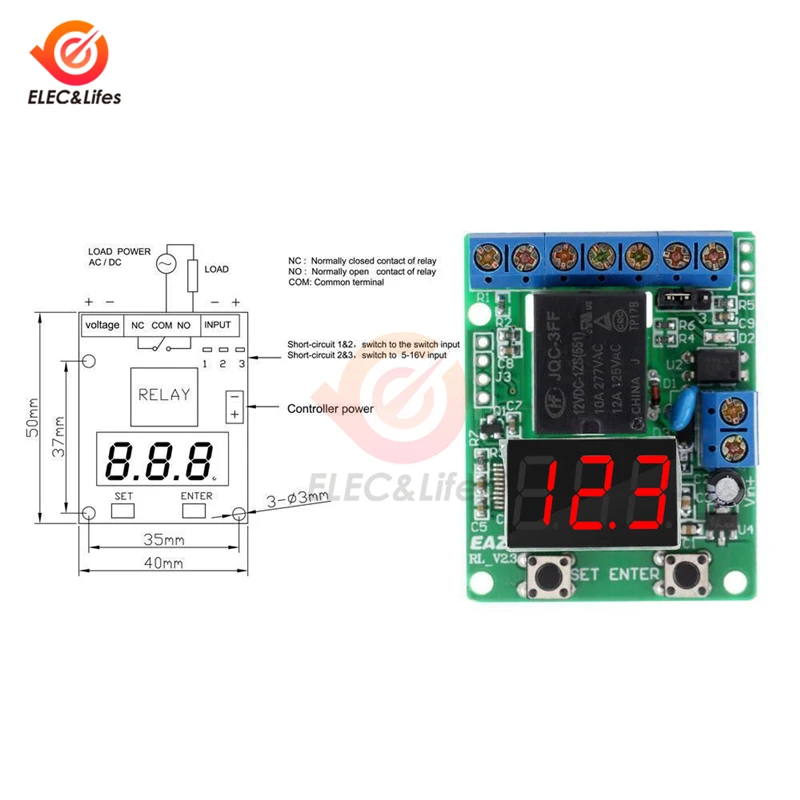

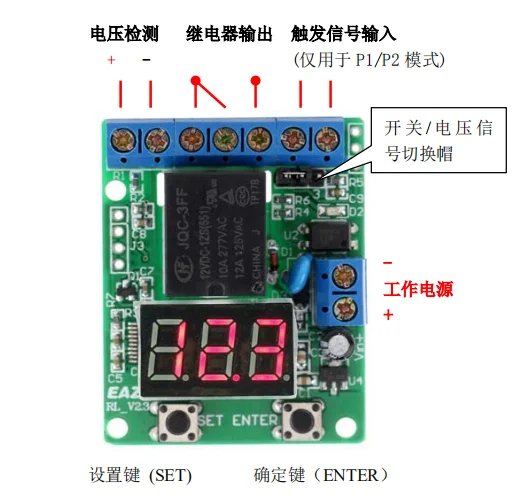

В режимах P-1 и P-2 запуск или остановка реле времени можно управлять через интерфейс ввода внешнего напряжения/переключателя (рис. 1, 2).

Когда таймер работает, Вход внешнего переключателя не повлияет на работу таймера. После того, как время закончилось, время начнется снова, когда появится входной сигнал внешнего переключателя.

Устройство.

Для запуска реле синхронизации требуется переключатель (крышка короткого замыкания переключается на входную клемму переключателя) или повышение внешнего сигнала активного напряжения.

Edge (от низкого до высокого уровня), Если переключатель ввода не работает (или сигнал уровня остается неизменным), таймер запуска не срабатывает.

Если вы хотите автоматически запустить таймер после включения питания, вы можете короткого замыкания внешнего порта переключателя и поместить закороченный колпачок в положение 1-2 (то есть, внешний вход открыт).

Закрыть было закрыто).

Режим реле 2,2 P-2 времени (задержка) «P-2» точно такой же, как и настройки режима «P-1», обратное действие реле, то есть сначала введите реле времени T1.

Затем введите реле времени T2 для закрытия. Например, если вы установите время выпуска T1 реле на 3 секунды и время втягивания T2-7 секунд, то реле

Когда устройство работает, оно задерживается на 3 секунды (выход из строя), а затем выполняет 7-секундный цикл втягивания. Если вы установите количество циклов,

После окончания петли реле отпускается. Если время T1 установлено на 3 секунды, а T2-на 0, реле будет закрыто через 3 секунды.

Реле Напряжения 2,3 P-3 (прямое действие управления напряжением) рисунок 34

В режиме выбора режима нажмите кнопку SET, чтобы выбрать «P-3», коротко нажмите кнопку ENTER, чтобы войти в режим реле напряжения и значение определения напряжения (DC

0-99,9 В), кратковременно нажмите кнопку SET, чтобы установить трехзначное значение, замигает установленная трубка nixie, первым установленным будет верхний предел напряжения, кратковременно нажмите кнопку SET четыре раза,

Выпрыгните из настройки верхнего предела напряжения, а нижний предел напряжения, который будет установлен,-это нижний предел напряжения. Короткое нажатие клавиши ENTER для увеличения значения от 0 до 9;

Не превышайте верхний предел (если нижний предел не может быть отрегулирован, сначала Увеличьте верхний предел). После установки верхнего и нижнего предела напряжения введите следующий набор настроек

Это значение коррекции напряжения при обнаружении, вы можете коротко нажать кнопку ENTER, чтобы выбрать коррекцию коррекции значения при обнаружении напряжения-0,3 В ~ 0,3 в, короткое нажатие кнопки SET, чтобы не включить цифровую трубку

Он снова мигает и переходит в режим управления обнаружением напряжения. Система собирает и отображает значение напряжения постоянного тока внешнего входа в режиме реального времени. Когда обнаруженное напряжение превышает настройки

Когда установлен верхний предел напряжения, реле замкнуто (нормально замкнутая точка отключена, а нормально открытая точка подключена) пока напряжение не будет ниже установленного нижнего предела напряжения, реле

Только отпустите (нормально открытая точка отключена, нормально Закрытая точка подключена).

В состоянии обнаружения напряжения нажмите и удерживайте кнопку SET в течение трех секунд, а затем отпустите, логическое состояние реле будет изменено. Вы можете использовать эту операцию для достижения напряжения

Реле втягивается, если верхний предел превышен или напряжение ниже нижнего предела.

Если верхний и нижний пределы вашего напряжения установлены одинаковыми, например, 12,0 в, тогда, если обнаруженное значение напряжения колеблется около 12,0 в, это может привести к реле

Инвертор работает часто, поэтому рекомендуется установить определенный гистерезис между верхним и нижним пределами напряжения.

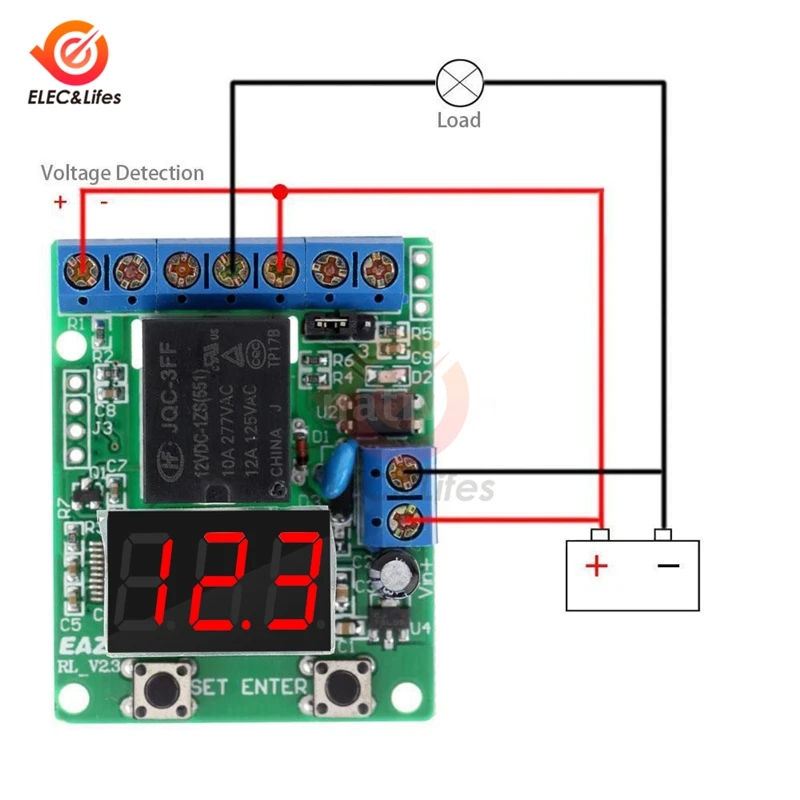

Примечание: к клемме обнаружения напряжения следует подключаться надежно. Свободная проводка и отсутствие изоляции вокруг печатной платы могут привести к неточным значениям определения напряжения.

Режим реле времени управления напряжением 2,4 (Отложенное включение или Отложенное выключение) «P-4, режим P-5»-«Режим реле времени P-1» или «Режим реле задержки времени P-2 и группа «Режим реле напряжения P-3»

Close, режим «P-4» используется для функция отложенного включения, «P-5» используется для функция отложенного выключения. После установки рабочих параметров таймера введите режим «P-4» или «P-5», чтобы определить напряжение для управления началом или остановкой таймера.

Только. В это время коротко нажмите кнопку SET, чтобы установить верхний и нижний пределы напряжения и значение коррекции напряжения таймера управления. Метод настройки такой же, как и в разделе 2,3. От long press

Отпустите кнопку SET на три секунды, и вы можете выбрать, превышает ли напряжение верхний предел для запуска таймера, или же напряжение падает ниже нижнего предела для запуска таймера. В режиме P-4, когда таймер установлен на превышение верхнего предела напряжения для запуска таймера, реле ниже нижнего предела напряжения останется отключенным (нормально открытая точка отключена,

Нормально замкнутая точка подключена). Наоборот, когда таймер установлен ниже нижнего предела напряжения, реле отпускается, когда напряжение выше верхнего предела. С модулем P-5

Разница только в том, что в режиме P-5, когда таймер установлен на превышение верхнего предела напряжения, реле будет закрыто, когда напряжение ниже нижнего предела.

Установите, чтобы запустить таймер ниже нижнего предела напряжения, тогда реле будет закрыто, если напряжение выше верхнего предела. Проще говоря, начальное реле в режиме P-4

В режиме выпуска реле режима P-5 первоначально находится в вытяжном состоянии.

Когда таймер начнет работать, вы можете коротко нажать клавишу ENTER, чтобы просмотреть время обратного отсчета.

Метод настройки и параметры режима P-5 полностью соответствуют режимам P-4. Вы можете установить логику управления и

Выберите нормально замкнутую или нормально открытую точку для подключения цепи нагрузки.

Если сначала параметры реле времени установлены в режиме «P-1» (реле времени), а затем войдут в режим «P-4», напряжение обнаружения достигнет

Когда установленное значение будет достигнуто, действие будет выполнено в режиме «P-1» (реле времени).

Если сначала параметры реле времени установлены в режиме «P-2» (реле задержки), а затем войдут в режим «P-4», напряжение обнаружения достигает

При установке значения действие будет выполнено в режиме «P-2» (реле задержки).

11,5 10,5 0,0

Верхний предел нижнее Обнаружение ограничения Корректирующее значение

Настройка конца

5

Примечание: если тяга синхронизации запускается, когда напряжение выше верхнего предела и реле конца синхронизации отпускается, затем напряжение обнаружения должно быть ниже нижнего предела, а затем выше верхнего предела, чтобы снова начать тягу синхронизации. Если во время работы по синхронизации напряжение ниже нижнего предела, то время, установленное значение, будет восстановлено, а время будет сброшено, когда напряжение выше верхнего предела. Если он установлен как низкий и низкий предел запуска синхронизации и реле высокого предела отпускается, таймер работает так же, как указано выше, то есть, для перезапуска таймера требуется, чтобы напряжение обнаружения превышало верхний и нижний пределы на один цикл.

Пример метода настройки:

1. Необходимо подключить нагрузку в течение 5 минут, а затем отключить ее, когда напряжение обнаружения превышает 14,5 в, и отключить нагрузку, когда напряжение ниже 11,5 в.

Метод настройки: сначала Войдите в режим реле таймера P-1, Установите таймер на 5 минут, от T2 до 0, затем выйдите из P-1, введите P-4,

И установите верхний предел напряжения до 14,5 в, нижний предел напряжения до 11,5 в, и нагрузка подключена к нормально открытой точке реле. Примечание: Если напряжение превышает верхний предел, начните заказ

После окончания второго таймера таймер начнет снова в течение 5 минут, только когда напряжение будет ниже нижнего предела и снова выше верхнего предела.

Если вы хотите отключить нагрузку, когда напряжение выше 14,5 в, а когда напряжение ниже 11,5 в, нагрузка подключается на 5 минут, а затем отключается, вы можете нажать и удерживать кнопку SET в течение 3 секунд.

Логика обратного реле.

2. Необходимо отложить 5 минут после того, как напряжение обнаружения превысит 14,5 в, перед подключением нагрузки. Когда напряжение ниже 11,5 в, нагрузка отключается.

Метод настройки: сначала Войдите в режим реле задержки P-2, установите от T1 до 5 минут, от T2 до 0, затем выйдите из P-2, введите P-4,

И установите верхний предел напряжения до 14,5 в, нижний предел напряжения до 11,5 в, и нагрузка подключена к нормально открытой точке реле.

3. Когда напряжение обнаружения Ниже 11,5 в, нагрузка отключается через 5 минут с задержкой, а нагрузка подключается, если напряжение превышает 14,5 в.

Метод настройки 1: Войдите в режим реле таймера P-1, Установите таймер T1 на 5 минут, от T2 до 0, затем выйдите из P-1, войдите в режим P-5, И установите верхний предел напряжения до 14,5 в, а нижний предел напряжения-до 11,5 в, Нагрузка подключается к нормально открытой точке реле. Нажмите и удерживайте кнопку SET в течение 3 секунд, чтобы напряжение было ниже

Запустите таймер на ограниченное время, чтобы, когда напряжение ниже нижнего предела, он запустит таймер на 5 минут, а когда напряжение выше верхнего предела, он будет закрыт напрямую.

Метод настройки 2: Войдите в режим реле задержки P-2, Установите таймер T1 на 5 минут, от T2 до 0, затем выйдите из P-2, войдите в режим P-4, нажмите кнопку SET в течение 3 секунд, чтобы напряжение было ниже нижнего предела, запустите таймер и Установите верхний предел напряжения на 14,5 в, Нижний предел напряжения до 11,5 в, и нагрузка подключена

Это в нормально закрытой точке реле, поэтому, когда напряжение превышает 14,5 в, реле отпускается и нагрузка подключается. Когда напряжение ниже 11,5 в, таймер задержки

Запустите, через 5 минут реле закроется, и нагрузка, подключенная к нормально закрытой точке, будет отключена.

Режим предельного действия напряжения 2,5 P-6 в режиме P-6, напряжение обнаружения можно установить для высвобождения в Верхнем и Нижнем пределах, И реле будет закрыто, когда напряжение превысит верхний и нижний пределы. Нажмите и удерживайте кнопку SET в течение трех секунд, чтобы отпустить

Он может быть переключен на втягиваемое напряжение в пределах верхнего и нижнего предела и отпускается, когда напряжение превышает верхний и нижний пределы (т. Е. Режим P-3-одностороннее натяжение, а режим P-6-двустороннее натяжение).

Коротко нажмите кнопку SET, чтобы установить верхний и нижний пределы напряжения и значение коррекции. Метод настройки такой же, как в разделе 2,3.

Реле времени превышения предела напряжения 2,6 P-7 в режиме P-7 можно настроить для определения того, что напряжение находится в Верхнем и Нижнем пределах, и реле продолжает отпускать. Если напряжение превышает верхний и нижний пределы, реле времени начнется

Таймер, запуск времени или режим задержки, в зависимости от того, является ли ранее введенным режимом «P-1 Режим реле времени» или «P-2 Режим реле задержки»

Тип ", таймер запускает реле (когда реле времени установлено, чтобы втянуть и освободить бесконечный цикл, он всегда будет работать, только когда напряжение обнаружения

Остановится только в верхних и нижних пределах), нажмите и удерживайте кнопку SET в течение трех секунд, чтобы отпустить, И напряжение можно переключать на сброс, когда напряжение находится в Верхнем и Нижнем пределах.

Настройка автоматического выключения цифровой трубки 2,7 P-8

Минимальный ток в режиме ожидания, когда цифровая трубка выключена, составляет 6 мА/12 В. Установите на «d-0», это означает, что цифровая трубка выключена на 0, то есть всегда включена, нажмите Set

Установите задержку от 1 до 9 минут, нажав кнопку. В любом режиме цифровая трубка автоматически выключается, когда нет кнопки работы, а цифровая трубка загорается, когда есть ключевая операция.

Задержка выключения.
