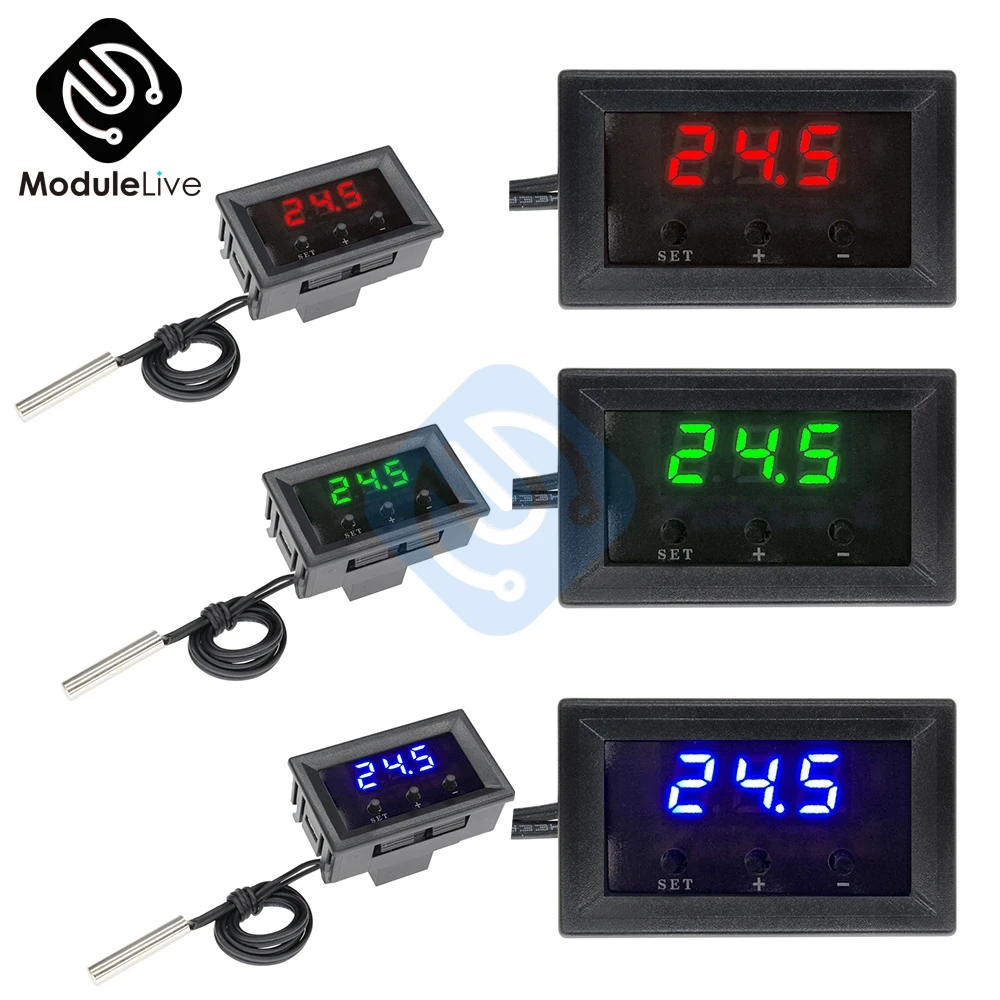

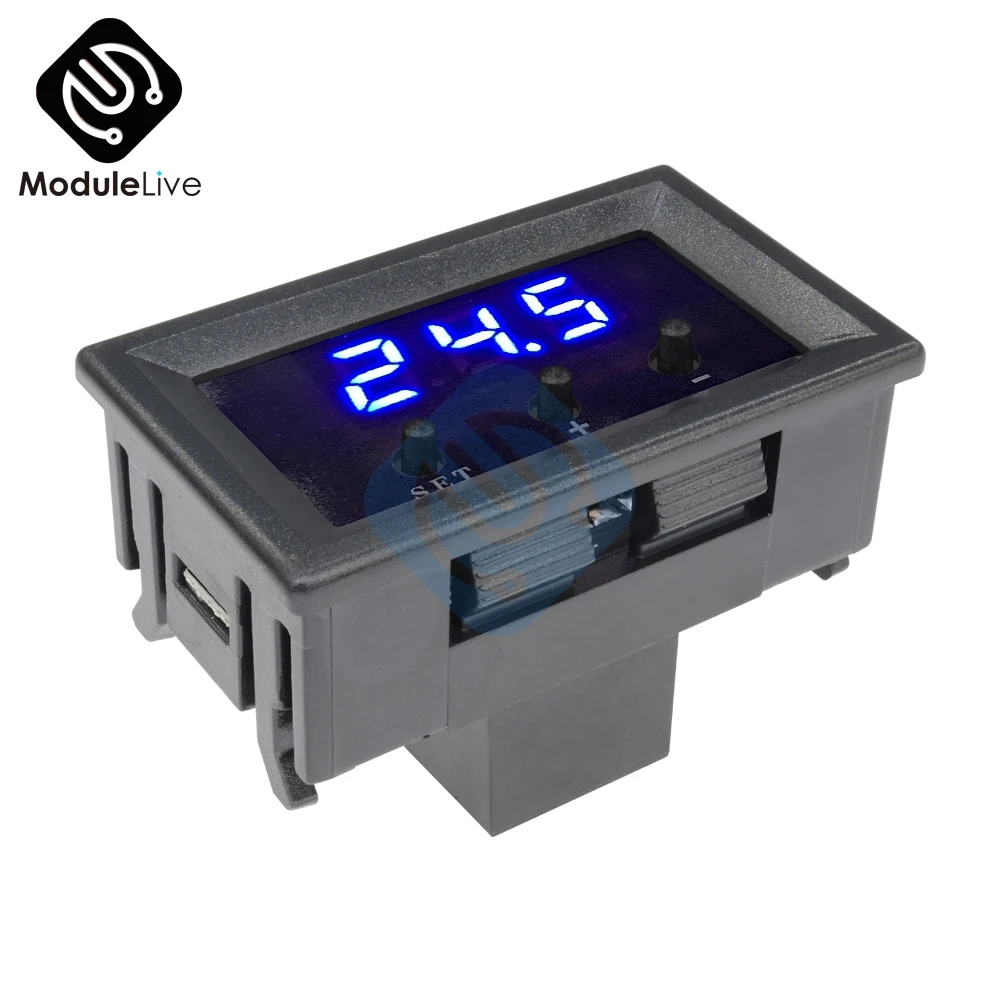

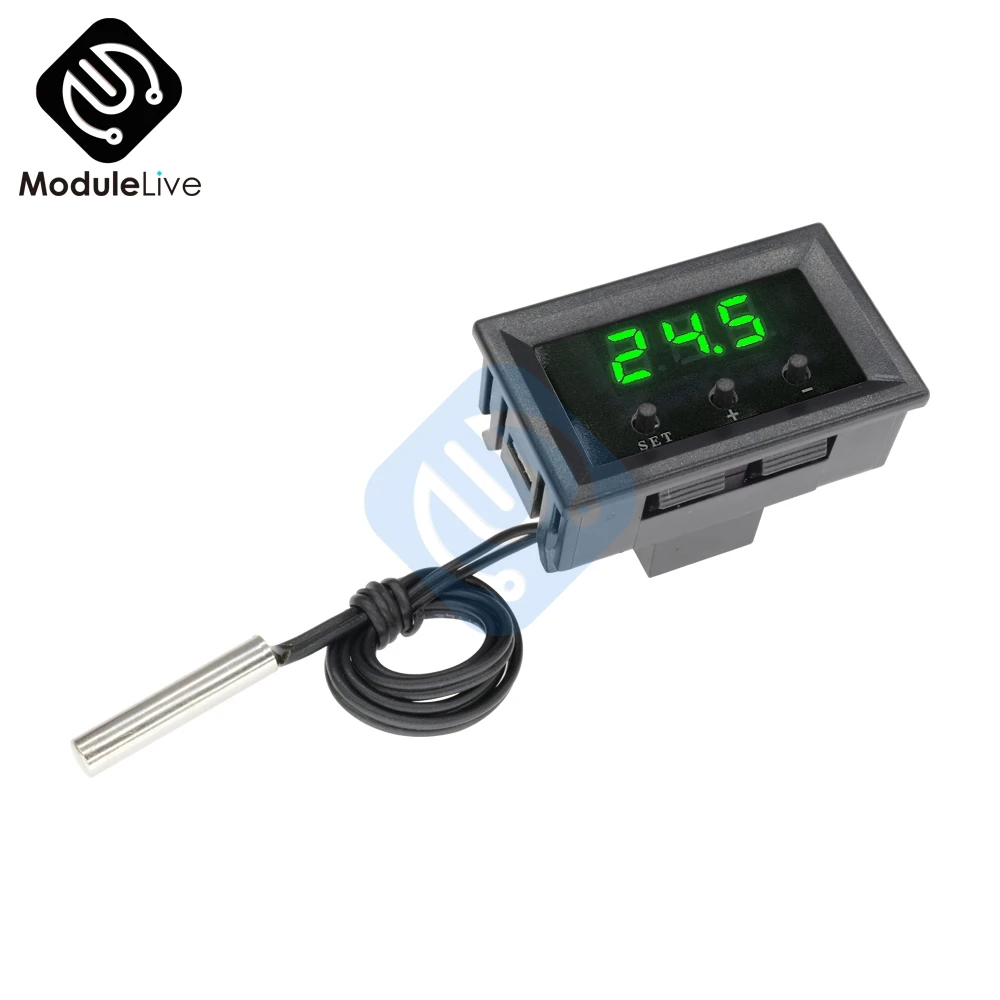

W1209 DM Мини светодиодный цифровой термостат контроль температуры контроллер термометра переключатель модуль DC 12 В водонепроницаемый NTC Датчик Зонд

1.Особенности продукта① Полная заплата машина, волновая пайка, стабильная работа, хорошая консистенция② С корпусом, более красивым и практичным③ Встроенный чип центрального процессора (MCU), умнее, низкое энергопотребление④ Автоматическое отключение памяти (встроенный блок памяти MCU EEPROM)⑤ Контроль точности 0,1 градусов ЦельсияSetобратная сторона 0,1, может контролировать десятичное число (0,1-15,0)

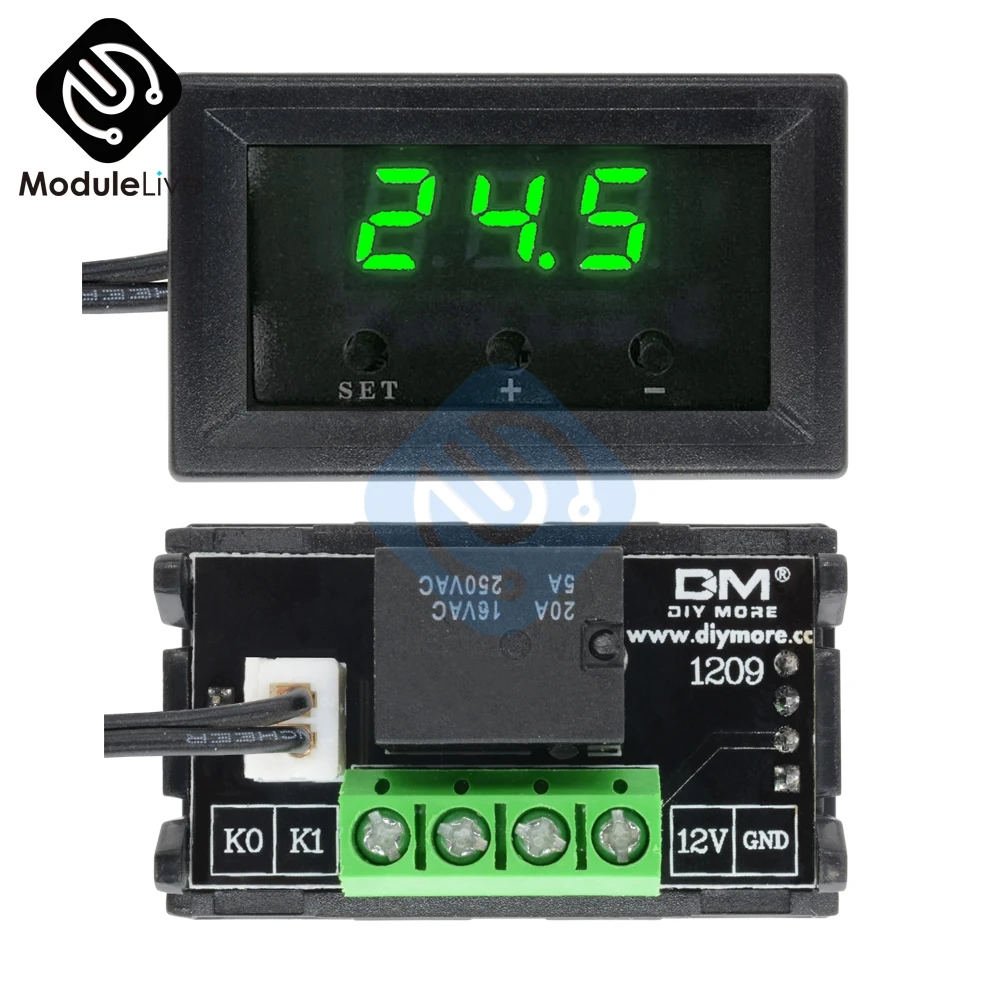

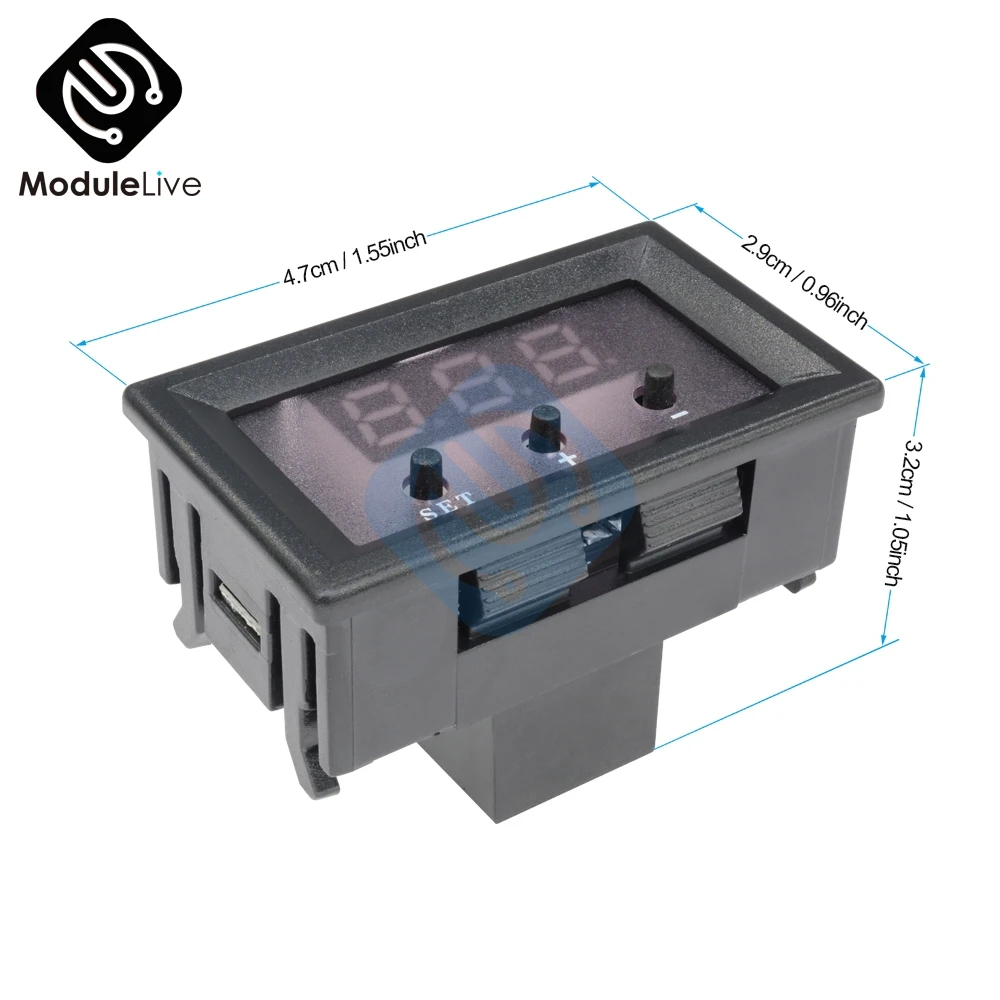

2.Технические параметрыДиапазон контроля температуры:-50 ~ 110 °CРазрешение:-9,9 ~ 99,9, когда 0,1 °C другой диапазон температур 1 °CТочность измерения температуры: 0,1 °CТочность управления: 0,1 °CТочность гистерезиса: 0,1 °CЧастота обновления: 0,5 сТип дисплея: 0,28 дюймов три цифровых трубкиВходная мощность: 12 В постоянного токаВход измерения: NTC (10 K 0.5%) длина водонепроницаемого датчика 300 ммВыход: 1 релейный выход, 5A 250VAC, 20A 16VACЭкологические требования:-10 ~ 60 °C влажность 20%-85%Размер: 47,5*18,5*31,5 ммПотребляемая мощность всей машины: Ток покоя: ≤ 10 мА ток тяги: ≤ 65ма

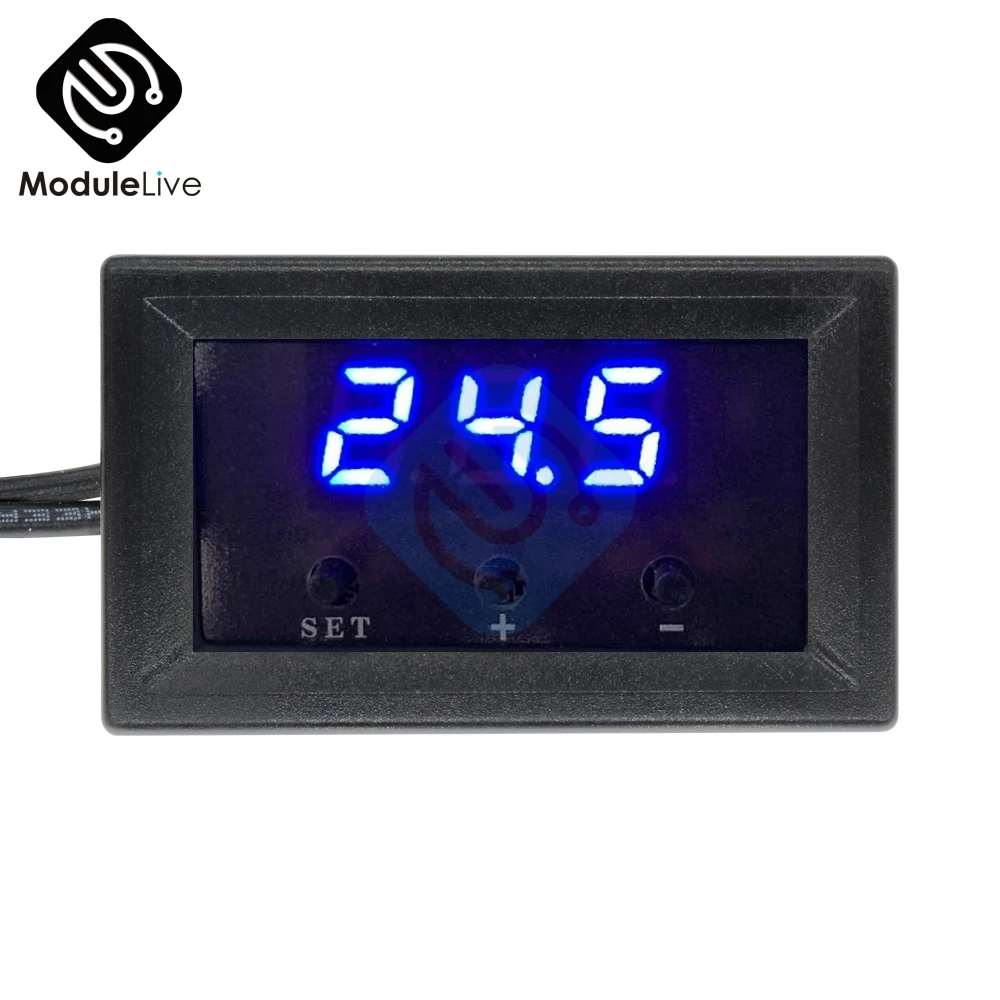

 3.Метод использованияПодключите источник питания и оборудование для питания к термостату. В это время отображается температура. Нажмите кнопку SET, температура дисплея будет мигать, нажмите +-чтобы установить желаемую температуру (нажмите +-чтобы быстро поднять и снизить) после окончания, нажмите set, чтобы подтвердить возврат. В это время термостат автоматически выполняет реле Вкл/Выкл в соответствии с настройками!

4.Световой индикатор и описание состояния цифровой трубкиСветовой индикатор: желтый индикатор всегда горит, что указывает на то, что реле закрыто.Цифровая трубка: дисплей LLL-это датчик открытой цепи, пожалуйста, следуйте инструкциям для подключения датчика; дисплей HHH находится вне диапазона измерения, термостат заставит реле открыть

5.Описание функции параметраНажмите и удерживайте набор в течение 5 секунд, чтобы войти в настройки главного меню, нажмите +-для переключения P0...P6, длительное нажатие или 5 секунд без действия ключа, термостат автоматически подтверждает возврат.

Режим охлаждения и нагрева P0 (заводской режим охлаждения)P1 Настройка гистерезиса (Заводское значение 2 ° C)P2 верхняя температурная Настройка верхнего предела (Заводское значение 110 °C)Минимальная температура P3 нижний предел (Заводское значение-50 °C)P4 температурная коррекция (Заводское значение 0 ° C)Время задержки P5 (Заводское значение 0 минут)

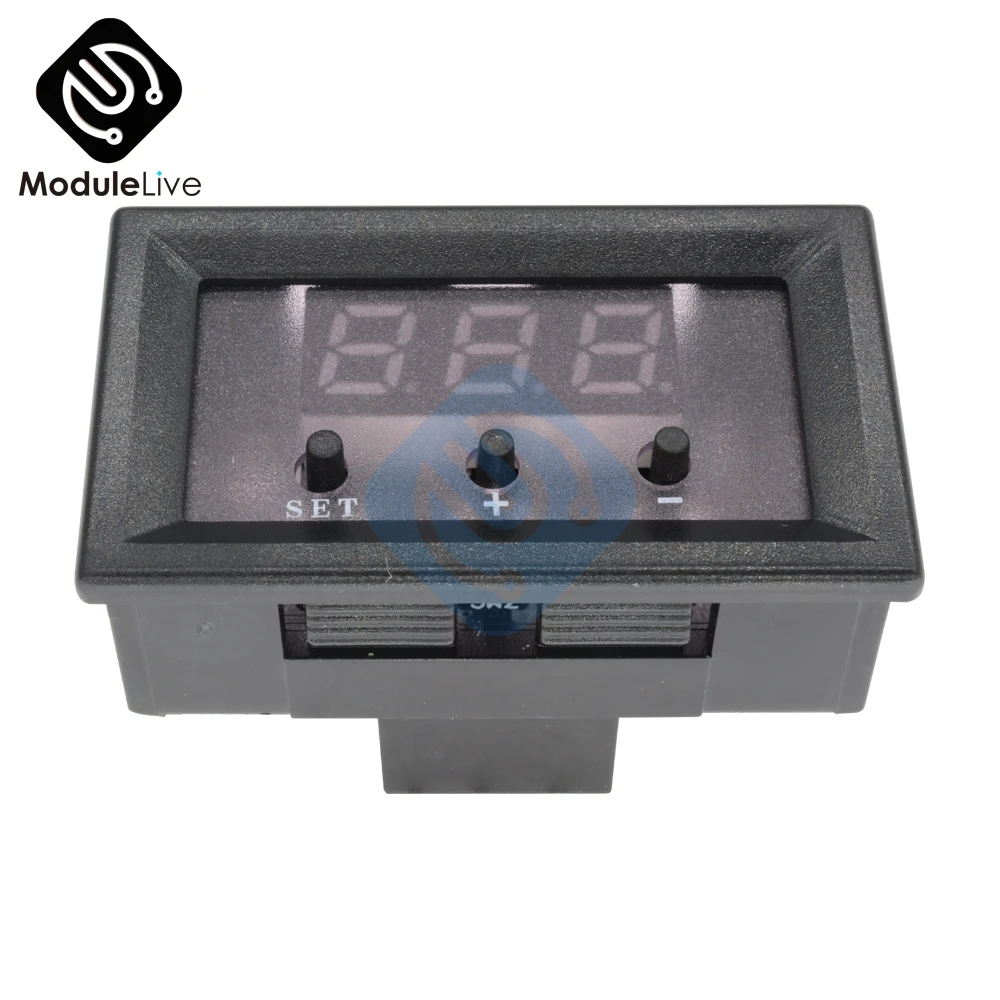

Восстановление заводских настроек: в выключенном состоянии нажмите и удерживайте кнопки + и-одновременно, затем включите питание, цифровая трубка отображает 888 и все параметры восстановлены до заводских настроек.

В комплект входит:

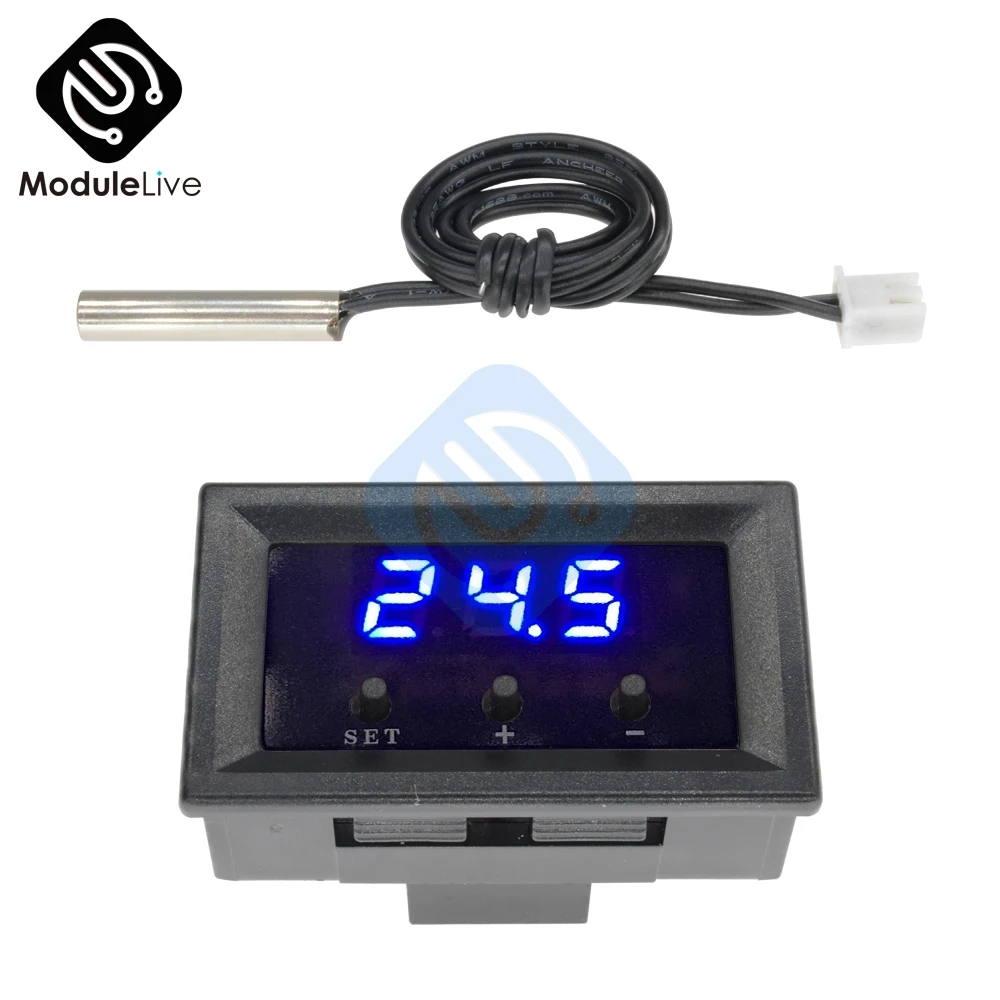

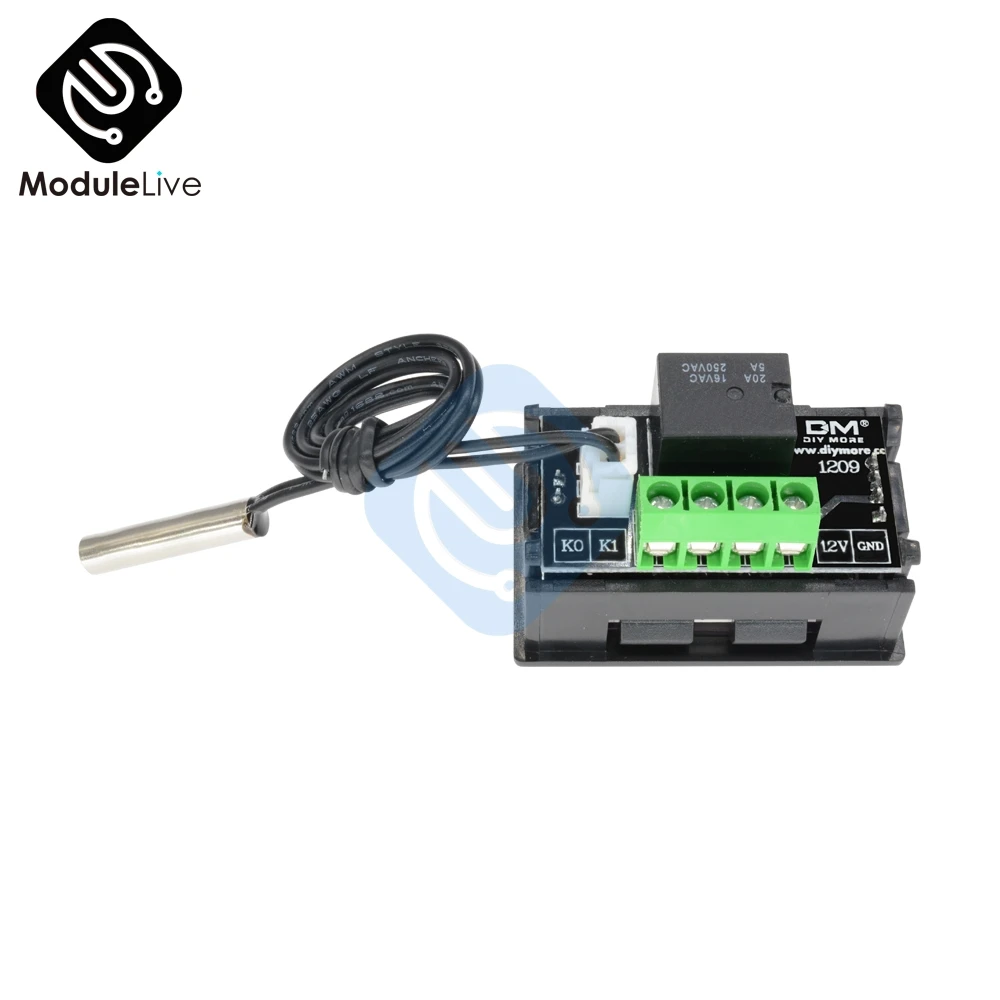

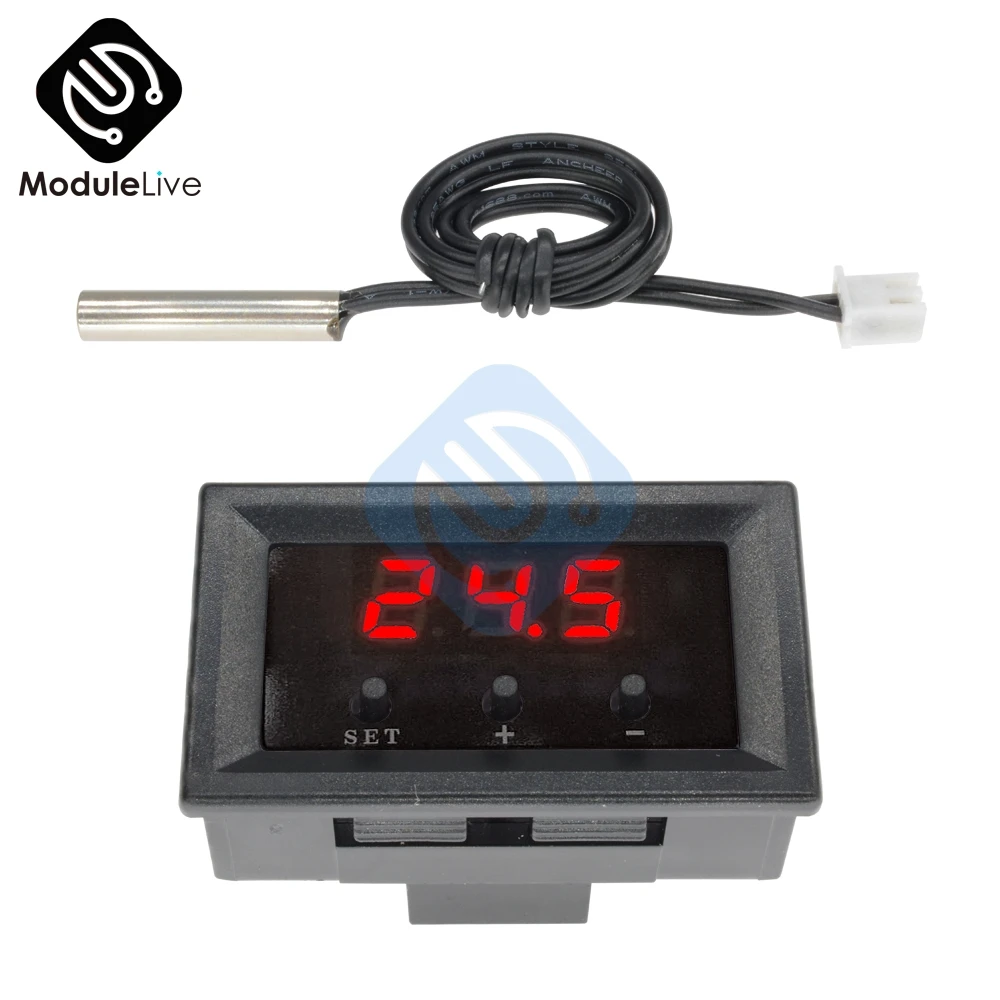

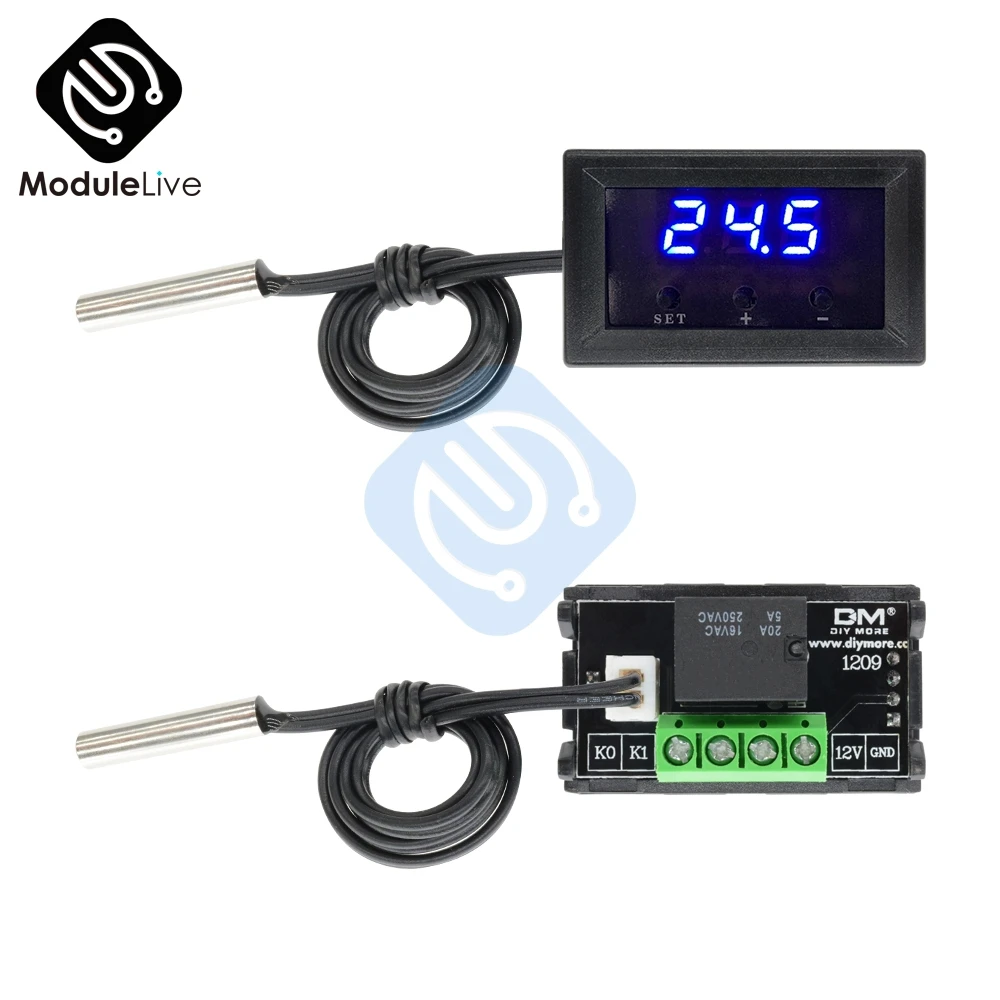

1 X w1209Контроллер термостата с цифровым термостатомWaterprooКабель датчика f NTC
