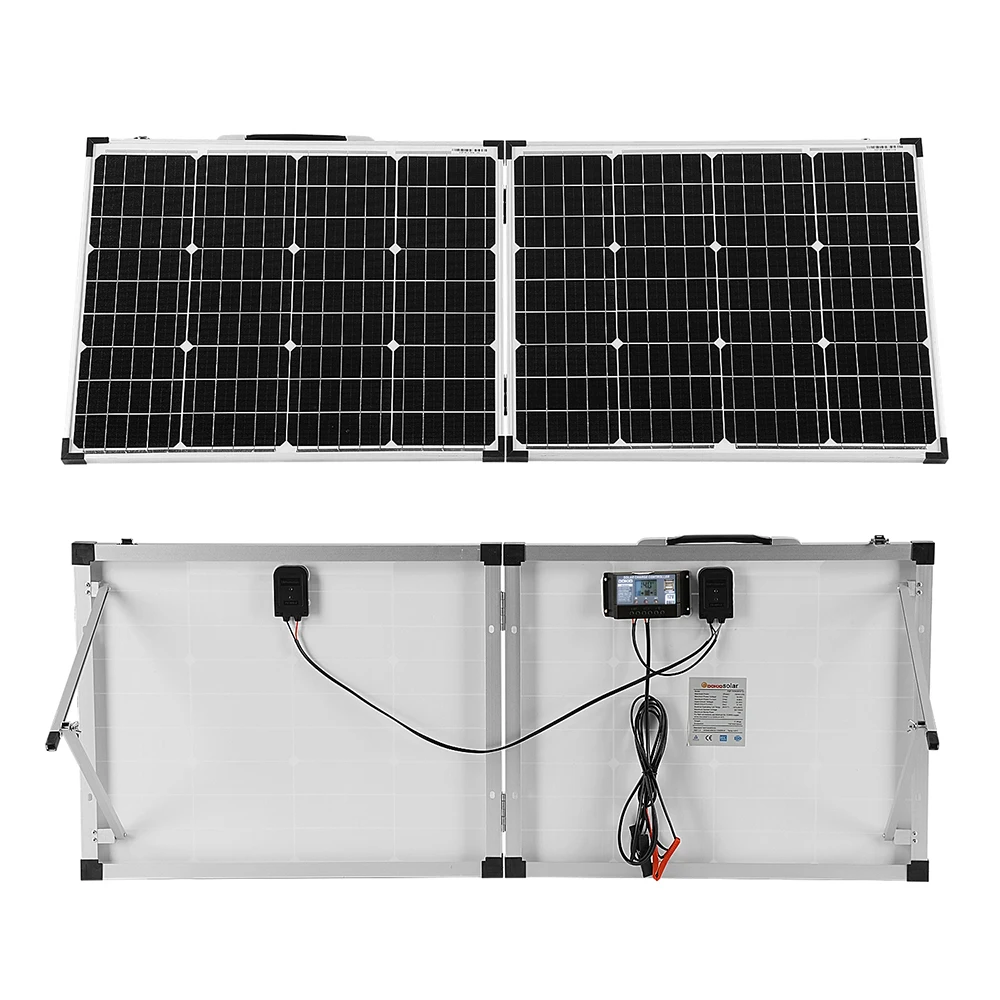

Складная солнечная панель Dokio, 18 в, 100 Вт, 150 Вт, 200 Вт, китайская солнечная панель, зарядное устройство, солнечная панель 200 Вт с контроллером 12 В

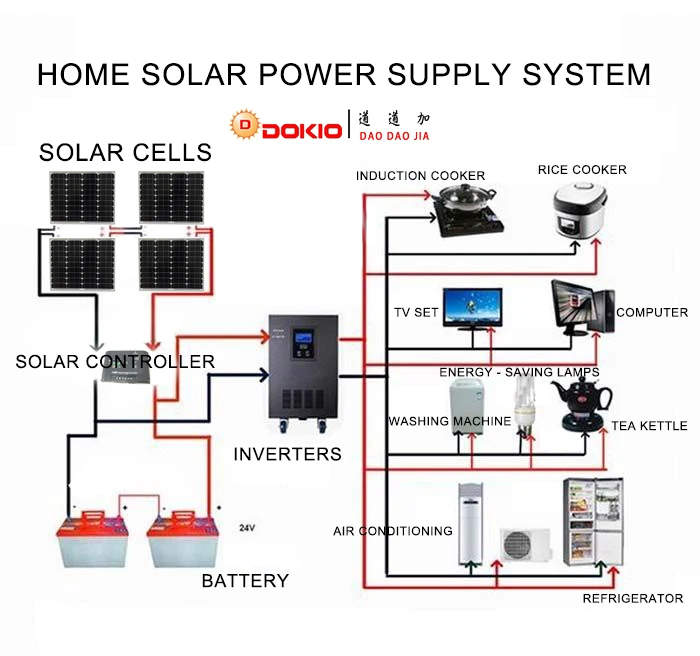

Создайте свою собственную солнечную систему

Инструкция по эксплуатации для панели солнечных батарей

Установка и эксплуатация модуля солнечной батареи

А). Климатические условия

Установите модуль PV в соответствии со следующими условиями

Температура окружающей среды: от-20 ℃ до + 40 ℃.

Рабочая температура: от-20 ℃ до + 80 ℃.

Давление снега: менее 2000 Па

Давление ветра: менее 3000 Па

Водонепроницаемость: не замачивать модуль PV в воде или непрерывно подвергать его разбрызгиванию устройства или под фонтанами.

Коррозионная стойкость: за исключением коррозионной зоны соли и серной области.

Б). Направление

Модуль устанавливается на южную (Северное полушарие) или северную (Южное полушарие). Облицовка Востока или Запада может отправить только относительно небольшое количество электрической энергии, и неправильная ориентация установки приведет к потере энергии.

Модуль PV, соединенный с сериями, устанавливается в одном направлении с одинаковым углом, так как разные направления и углы могут привести к потере энергии из-за различий солнечного излучения.

Установка модуля должна избегать теней. Несмотря на то, что модуль уменьшает потерю энергии через байпасный диод, тень приведет к потере энергии.

При нормальных обстоятельствах модуль генерирует больше тока и напряжения в режиме, чем в стандартизированных условиях тестирования, поэтому, пожалуйста, используйте конфигурация должна быть равна 1,25 времен микросхема с защитой от короткого замыкания ток и напряжение холостого хода во время установки и применения товара.

C). Установка и меры предосторожности

Модуль должен быть установлен на крыше с противопожарной функцией.

Разъем для установки и подключения должен получить одобренную сертификацию соединителя (VDE V 0126-3).

Распределительная коробка с типом, требуемым для установки и подключения, должна получить одобренную сертификацию распределительной коробки (2 PFG1162).

Кабели с типом, требуемым установкой и подключением, должны получить одобренную сертификацию кабелей (2 PFG1161).

При установке модулей партиями расстояние между модулями должно быть больше 100 мм.

Во-первых, поместите модуль солнечной батареи с определенным углом (обычно 30 ° или 45 ° в горизонтальной плоскости), И выберите направление, которое может позволить солнечному свету непосредственно излучать модуль солнечной батареи для большего времени, чтобы разместить модуль.

Модуль и кронштейн должны быть полностью соединены с землей.

При установке модулей Держите подальше от источника зажигания или топлива.

Монтажная конструкция и кронштейн должны выдерживать внешние нагрузки, такие как давление ветра и давление снега.

Монтажная структура должна быть устойчивой к окружающей среде и выбрана Подходящие материалы и консервантная обработка.

Способ установки на большой высоте должен быть подходящим.

Высокое падение может привести к смерти, нетрудоспособности и повреждениям.

Запрещено разбирать, сгибать, бросать модуль, Не Шокировать его твердыми предметами или ходить по нему.

D). Проволочное соединение и меры предосторожности

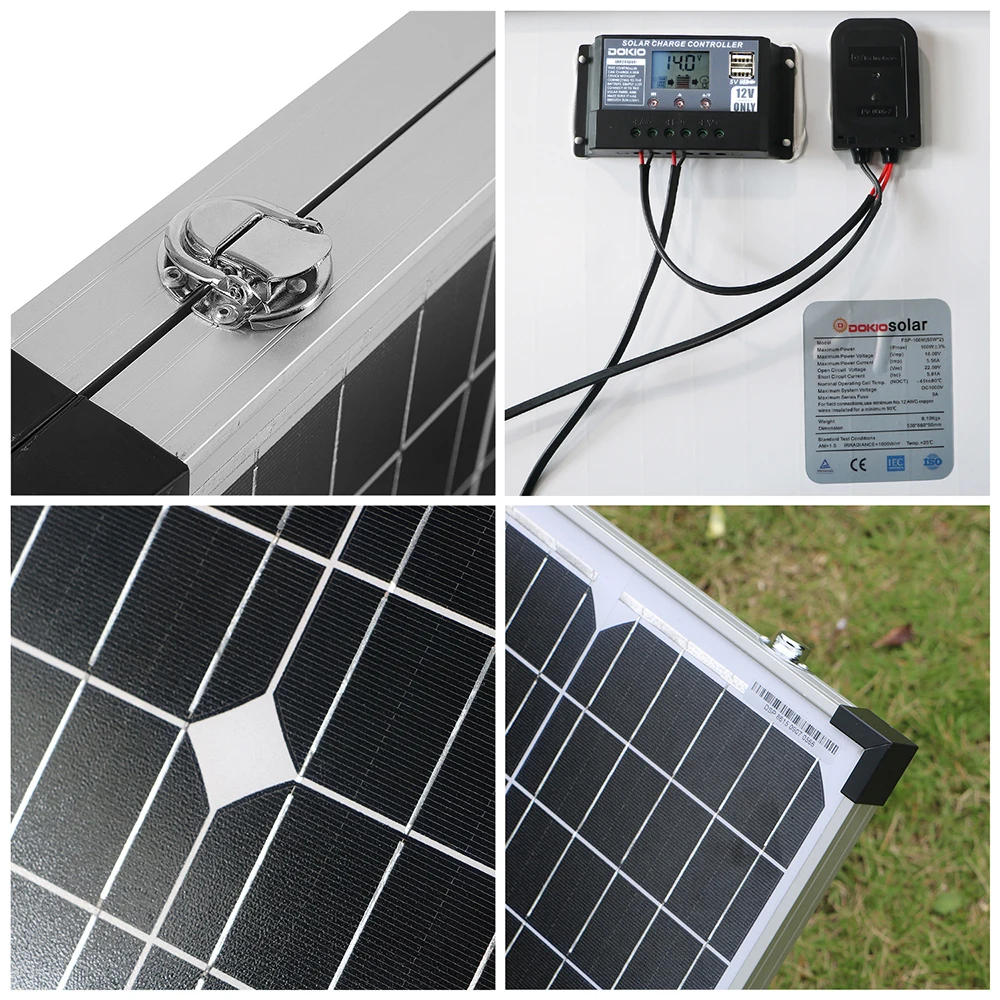

Откройте распределительную коробку, подключите красный провод к положительному полюсу (+) и черный провод к отрицательному полюсу (-) И вставьте другой конец к интерфейсу провода солнечной батареи аккумуляторного шкафа.

Закрепите модуль на кронштейне с помощью крепежного элемента и монтажного отверстия модуля, твердость и интенсивность крепежного элемента и модульный кронштейн должны достичь стандарта и соответствовать соответствующим требованиям.

Используйте личное соединение, предоставленное компанией.

Примечание: короткое замыкание для положительных и отрицательных полюсов запрещено.

Соединение затягивается без каких-либо зазоров; В противном случае зазоры могут вызвать искры.

Проверьте, ослаблена ли крепежная часть монтажной конструкции; В противном случае ее необходимо затянуть.

Часто очищайте пыль и грязь на поверхности модуля PV мягкой тканью, чтобы предотвратить потерю энергии из-за блока на поверхности модуля. Часто проверяйте, заблокирована ли поверхность модуля предметами.

Замените модули одинаковыми спецификациями и аналогичными продуктами.

Будьте осторожны, чтобы не связаться с открытой частью провода или соединения, и если это необходимо, носите изолятор (например, инструменты, перчатки и т. д.).

Во время процесса установки и технического обслуживания, не забудьте покрыть поверхность модуля тканью или другим материалом, защищающим светильник, потому что модуль будет генерировать высокое напряжение под солнечным излучением, которое будет опасным.
