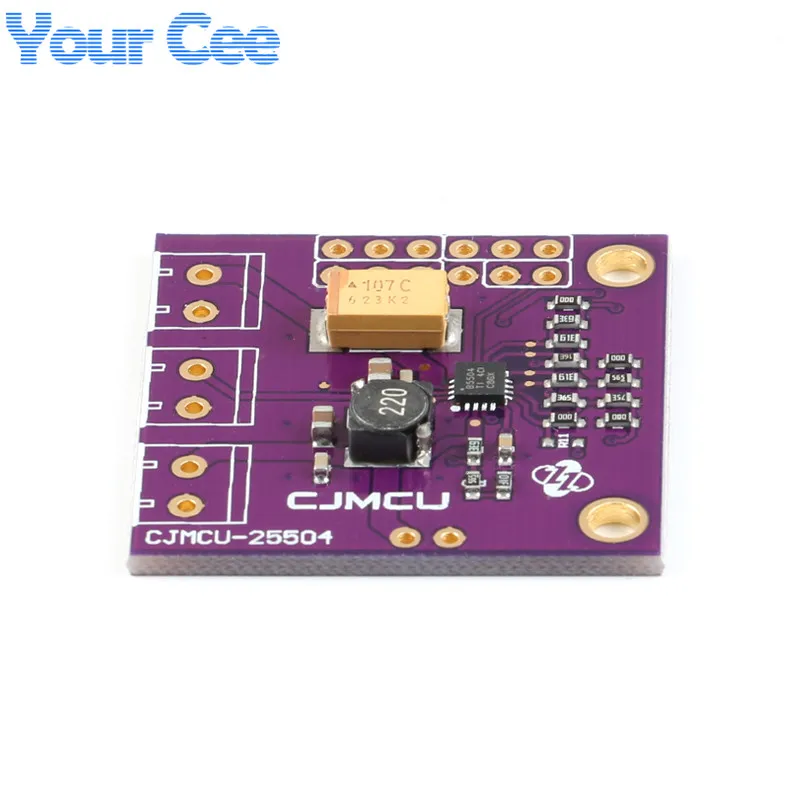

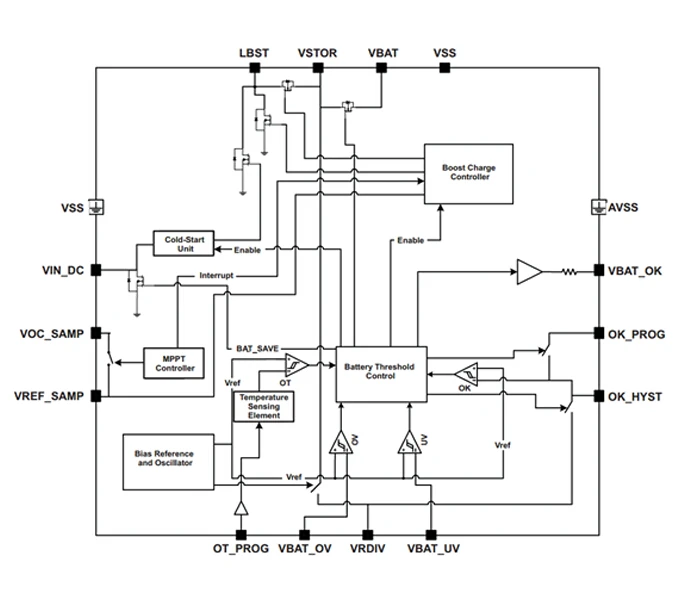

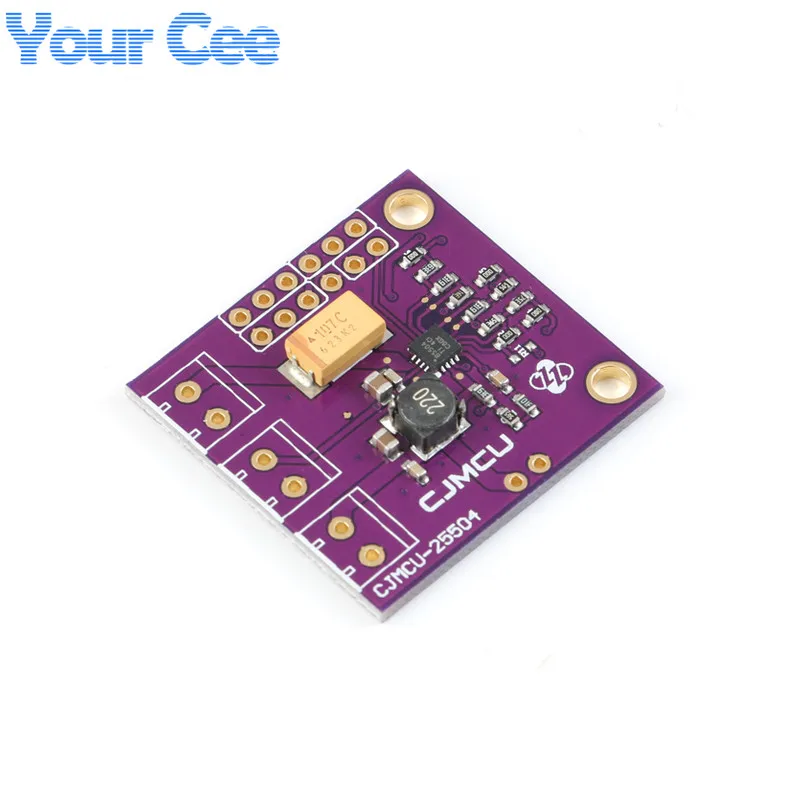

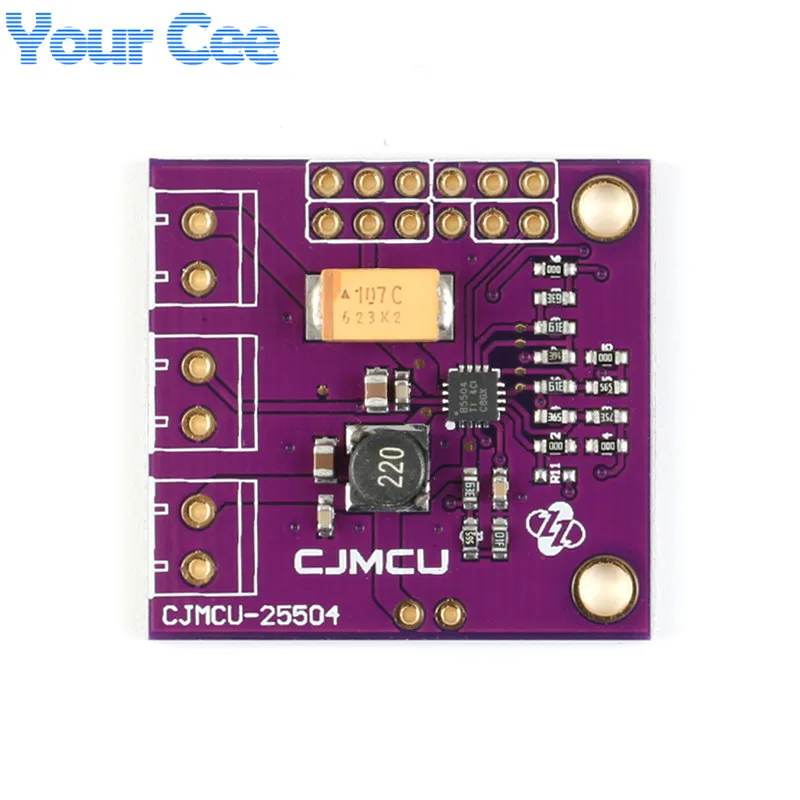

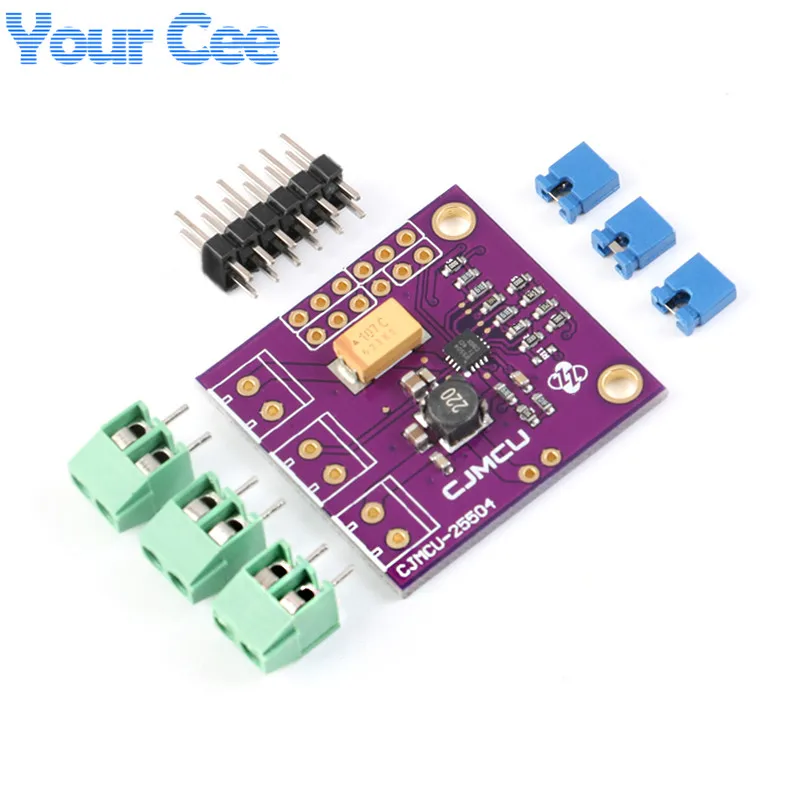

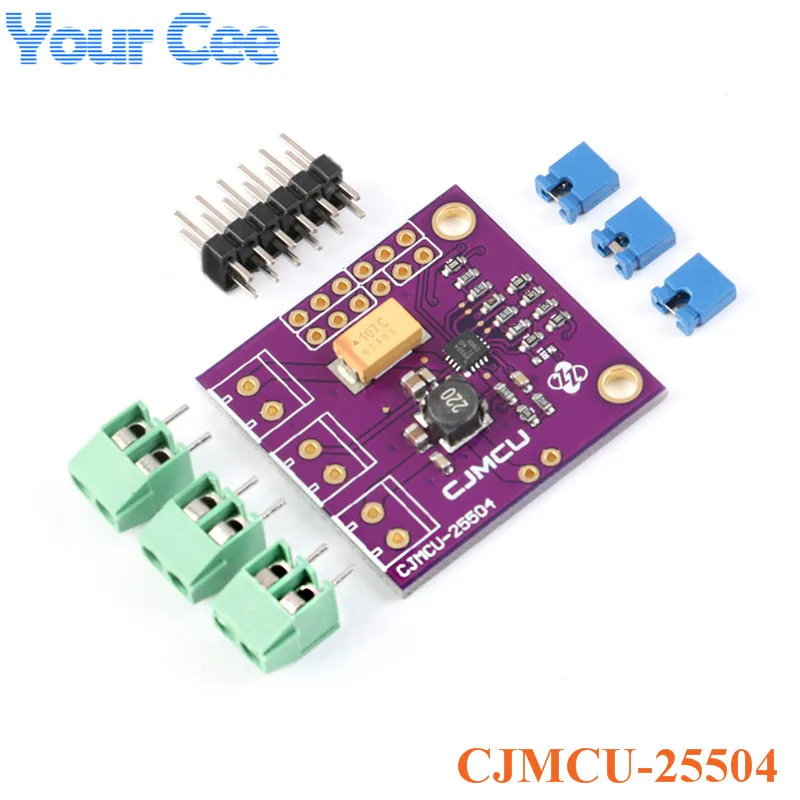

CJMCU-25504-это первое Новое интеллектуальное интегрированное решение для управления энергопотреблением nanopower, которое идеально подходит для применения на сверхнизкой мощности с особыми потребностями. Устройство предназначено для сбора и управления микроваттом (μW) в милливатт (mW) энергии, генерируемой из различных источников постоянного тока, таких как Фотоэлектрические (солнечные) генераторы или термоэлектрические генераторы. На bq25504 является первым в своем классе, чтобы осуществить высоким коэффициентом полезного действия повышающий преобразователь/зарядное устройство для нашей продукции и систем с плотными мощность и оперативные потребности, как, например, Беспроводной Сенсор сети (WSN). Дизайн bq25504 начинается с DC-DC повышающий преобразователь/зарядное устройство, которое требуется только в том случае, микроватт мощности, чтобы начать работать.
После того, как повышающий преобразователь/зарядное устройство активируется, он может эффективно экстракт энергии с низким уровнем выходное напряжение коллектора, таких как термоэлектрический генератор (Тэг) или одного/двух панелей солнечных батарей. В повышающий преобразователь может быть начался с VIN, потому что цена 330mV, и после запуска, он может продолжать работать, чтобы приобрести солнечной энергии с VIN, потому что цена 80mV.
На bq25504 также реализует программируемый Максимальная power point tracking отбора проб сети, чтобы оптимизировать мощность передачи к устройству. VIN_DC образец напряжения открытого замыкания запрограммирован внешним резистором и удерживается внешним конденсатором (CREF).
Характеристика
Ультра низкая Мощность, и он имеет высокую эффективность DC-DC повышающий преобразователь постоянного тока/Зарядное устройство Непрерывный сбор энергии от низкого напряжения Входное напряжение: VIN ≥ 80 мВ (Типичный) Ультра-Низкий Потребляемый ток: IQ < 330nA (обычная) Холодный старт напряжение: идентификационный номер транспортного средства, ≥ 330mV (обычная) Программируемое динамическое отслеживание максимальной мощности (MPPT)
Параметр
Источник питания входное напряжение идентификационный номер транспортного средства (постоянного тока): 0,13 V-3V Энергию компонент для хранения «летучая мышь» напряжение: 2,5 V-5,25 V Рабочая температура окружающей среды: -40 ~ 85 градусов Частота переключения режима Boost: до 1 МГц Режим работы: Холодный старт режим, режим, тепловой защиты устойчива к порезам в выключенном режиме

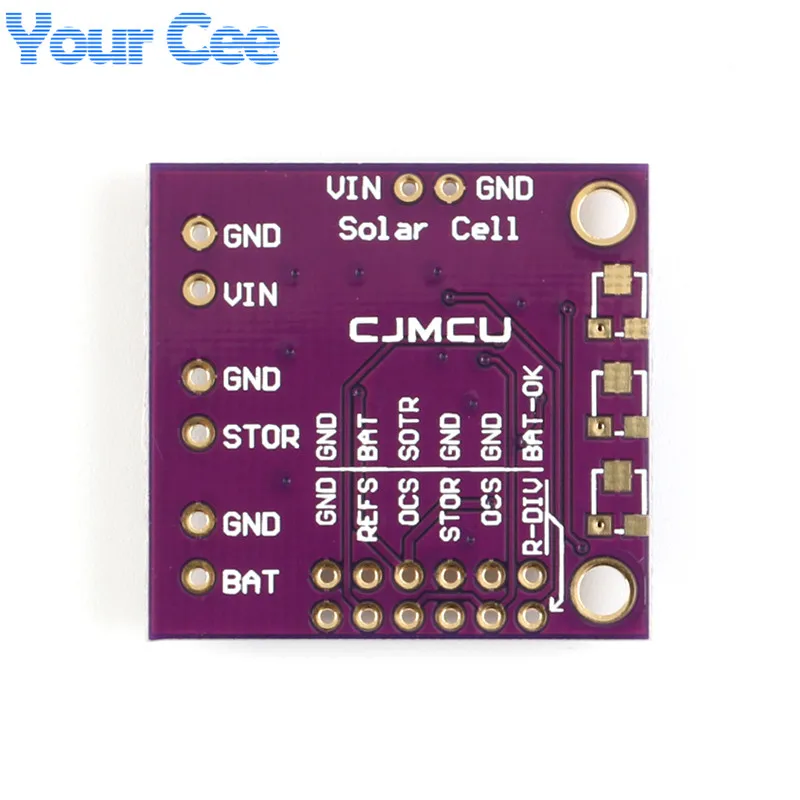

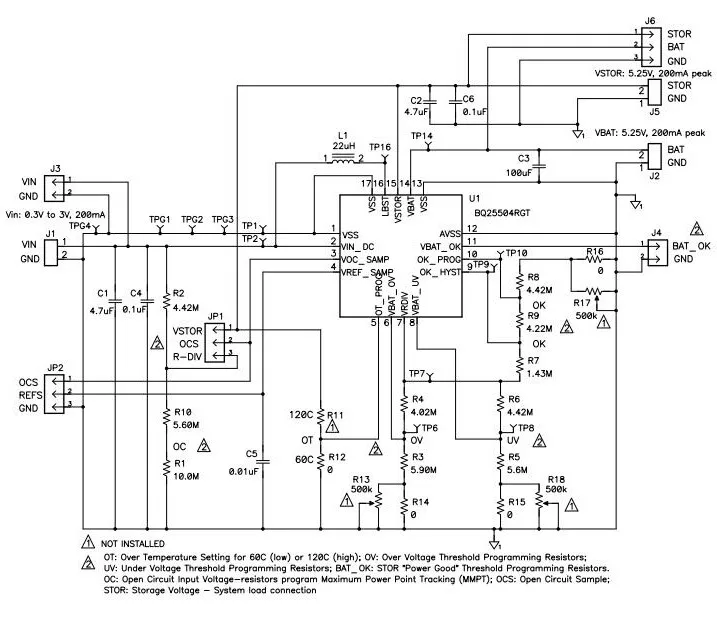

R-DIV: чип VRDIV ПИН-кода, выходное напряжение после деления VIN;
С рукавом "летучая мышь" в порядке: чип VBAT. Ок, цифровой выход, нормальный флаг батареи;
Летучей мыши: чип VBAT ПИН-кода, подключенного к аккумуляторной энергии компонент для хранения, таких как перезаряжаемый аккумулятор;
Магазин: чип VSTOR булавки, чип, с функцией НАДУВА выходной контакт, подключен к нагрузке;
VIN: чип VIN DC ПИН-кода, входного напряжения, подключенный к собранные источник энергии;
OCS: чип VOC SAMPL pin, чип внутренняя Максимальная мощность контрольная точка (MPPT) Схема выборки входного напряжения, выборка максимальной мощности контрольная точка порогового напряжения получена внешним резистором для деления напряжения VIN_DC; В тех случаях, когда не используете Максимальная мощность отслеживания точка короткого замыкания в тех случаях, когда OCS pin подключается к STOR pin;
REFS: чип VREF SAMPL pin, исходное напряжение цепи максимальной точки отслеживания мощности (MPPT); Когда максимальная схема отслеживания мощности не используется, рефы pin-код внешне соединенный до напряжения или GND.
