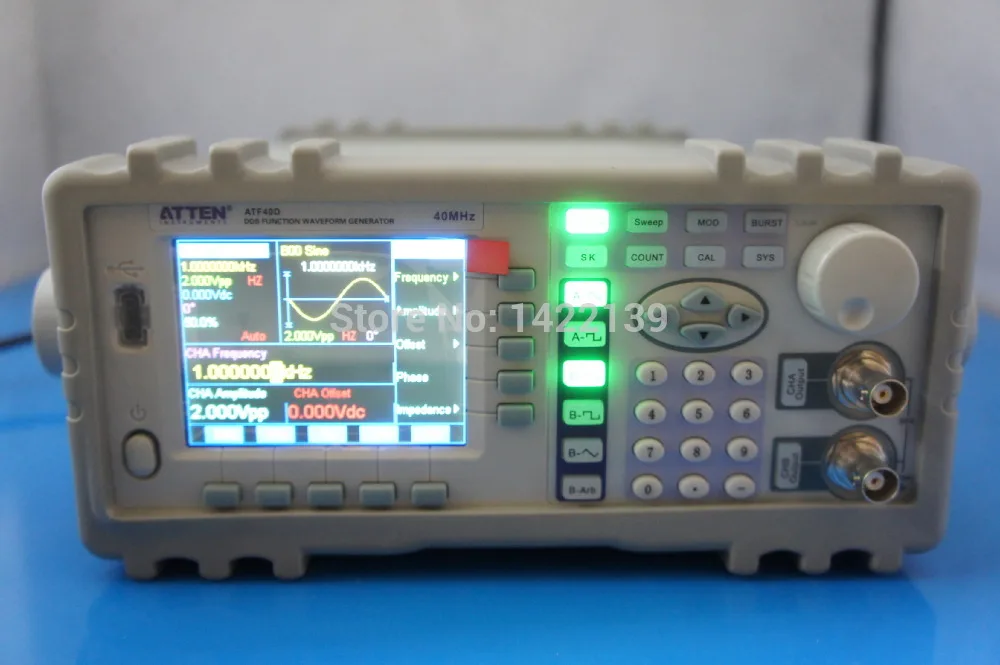

Генератор сигналов с цифровой функцией ATTEN DDS, 40 МГц, тестер ATF40D, 2 канала, выход 110 В/220 В
Технология прямого цифрового синтеза (DDS), 2 Независимых выходных канала
2,5-дюймовый TFT ЖК-дисплей
32 вида стандартных или встроенных фиксированных волновых форм
Минимальная Стабильная Форма выходного сигнала: 1 мВ (50 Ом)
Несколько функций модуляции: FM, FSK, ASK, PSK
Частотная развертка, Амплитудная развертка, функции burst и A + B
Подсчет частоты, периода, значения амплитуды RMS или значения от пика до пика
Защита от перенапряжения, перегрузки по току, короткого замыкания, от обратного напряжения.
Дополнительные конфигурации: интерфейс RS232, интерфейс USB, счетчик частоты, усилитель мощности
Характеристики аттена ATF40D:
(1) Характеристики выхода А
Форма волны
Тип волны: синус, квадрат, импульсный, DC
Длина формы волны: 4 ~ 16000 точек
Частота выборки: 180MSA/s
Разрешение амплитуды волны: 10 бит
Синусоидальное гармоническое отклонение: ≥ 50dBc (≤ 1 МГц), ≥ 40dBc (1 МГц ~ 20 МГц), ≥ 30dBc (20 МГц ~ 40 МГц)
Общее искажение синусоидальной волны: ≤ 0,5% (20 Гц ~ 200 кГц)
Импульсная волна и квадратная волна: Время нарастания или падения: ≤ 20 нс, переполнение: 5%
Рабочий цикл квадратной волны: 50%
Частота
Диапазон частот: 40 МГц ~ Максимальная частота, разрешение: 40 МГц
40μHz ~ 1kHz, разрешение: 40μHz
Точность частоты: ±(5x10-5 + 40 МГц)
Амплитуда
Диапазон амплитуды: 2 мвпп ~ 20 в (высокое сопротивление) Разрешение: 20 мвпп (амплитуда> 2 в), 2 мвпп (амплитуда <2 в)
Разрешение амплитуды: 20 мвпп (амплитуда> 2 в), 2 мвпп (амплитуда <2 в)
Точность амплитуды: ±(1% + 2 мvrms) (высокое сопротивление, RMS, частота 1 кГц)
Плоскостность амплитуды: ± 5% (частота <1 МГц), ± 10% (частота от 1 МГц до 10 МГц)
± 20% (частота от 10 МГц до 60 МГц)
Стабильность амплитуды: ± 0.5%/ 3 часа
Выходное сопротивление: 50 Ом
Диапазон настройки амплитуды синусоидальной волны (50 Ом):
1mVpp ~ 10Vpp, когда Выходная частота ≤ 10 МГц
1mVpp ~ 5Vpp, когда Выходная частота ≤ 40 МГц
1mVpp ~ 2Vpp, когда Выходная частота ≥ 40 МГц
Диапазон настройки амплитуды (высокое сопротивление):
2mVpp ~ 20Vpp, когда Выходная частота ≤ 10 МГц
2mVpp ~ 10Vpp, когда Выходная частота ≤ 40 МГц
2mVpp ~ 4Vpp, когда Выходная частота ≥ 40 МГц
Офсет
Диапазон смещения: ± 10 в (высокое сопротивление)
Разрешение смещения: 20 мВ
Точность смещения: ±(1% + 20 мВ)
Развертка
Тип развертки: Линейная развертка, частота или амплитуда
Диапазон развертки: свободно устанавливает начальные и конечные точки
Шаг развертки: больше, чем любой рисунок разрешения
Скорость развертки: 10 мс ~ 60 с/шаг
Режим развертки: вверх, вниз, вверх-вниз,
Ручная развертка: Шаг/время
FM
Сигнал модуляции: внутренние или внешние волновые формы
Отклонение FM: 0% ~ 20%
Ам
Сигнал модуляции: внутренние или внешние волны
Глубина AM: 0% ~ 120%
Рукоятка переключения
FSK: бесплатная установка частоты перехода и несущей частоты
Спросите: бесплатно устанавливайте амплитуду перехода и амплитуду носителя
PSK: фаза перехода: 0 - 360 °, Макс. Разрешение: 11,25 °
Альтернативная скорость: 10 мс-60 с
(2) характеристики выхода B
Форма волны
Тип формы волны: 32 вида волн, таких как синус, квадрат, треугольник, пила, лестница и т. д.
Длина формы волны: 1024 точек
Частота дискретизации 12,5 MSa/s
Разрешение амплитуды 8 бит
Частота
Частотный диапазон: 40-1 МГц (синус) 10-100 кГц (другие формы волн)
Разрешение частоты: 10 МГц
Точность частоты: ± (1 × 10-5 + 10 МГц)
Амплитуда
Диапазон амплитуды: 50 мвпп-20 в ПП (высокое сопротивление)
Разрешение амплитуды: 20 мвпп
Выходное сопротивление: 50 Ом
Гармоника
Частота канала B-это гармоника
Волна канала А.
Время гармоник: 0,1 ~ 250,0 раз
Гармоническая частота: <1 МГц
Регулировка фазы: грубая Регулировка: 11,25 градусов/шаг, точная регулировка: 2 градуса/шаг
Взрыв
Сигнал канала B используется в качестве пакета
Сигнал
Частота канала B: 40 МГц ~ 1 МГц
Частота импульса: 30 МГц ~ 50 кГц
Количество разрывов: 1-65000 циклов
Режим съемки: непрерывная и Одиночная съемка
Выходные характеристики TTL
Форма волны: квадратная волна, время подъема или падения ≤ 20 нс
Частота: такая же, как на выходе A
Амплитуда: TTL, Совместимость с CMOS, низкая: <0,3 в, высокая:>4 в
Общие характеристики ATTEN ATF40D:

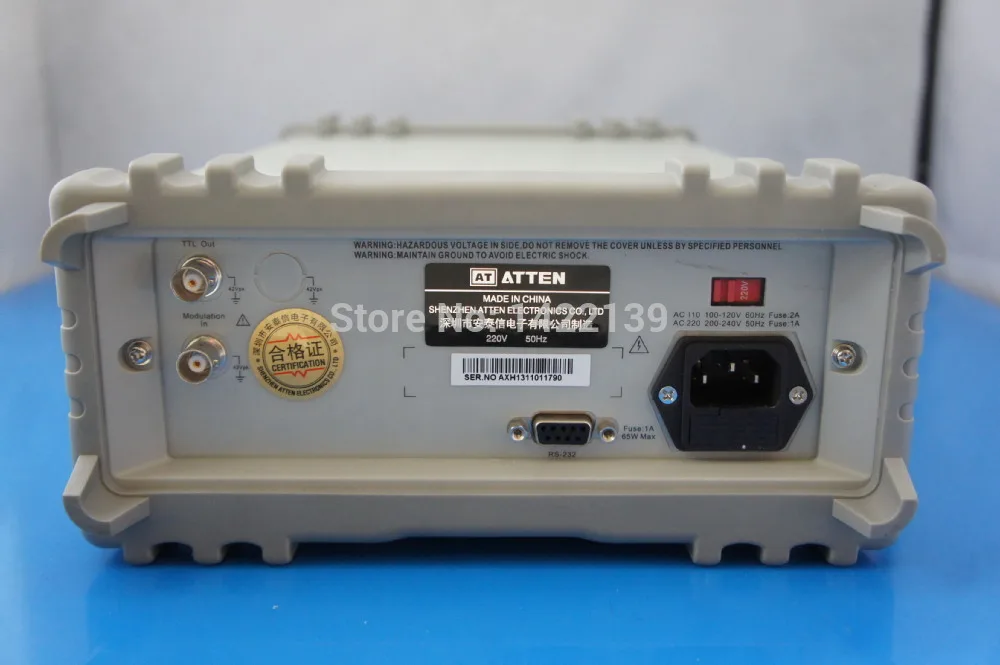

Источник питания: 10% В переменного тока (1 ± 10%); В переменного тока (1 ±) (возможность выбора на задней панели)
Частота: 50 Гц (1 ± 5%)
Потребляемая мощность: < 45 ва
Рабочая температура: от 0 °C до + 40 °C
Влажность при эксплуатации: <80%

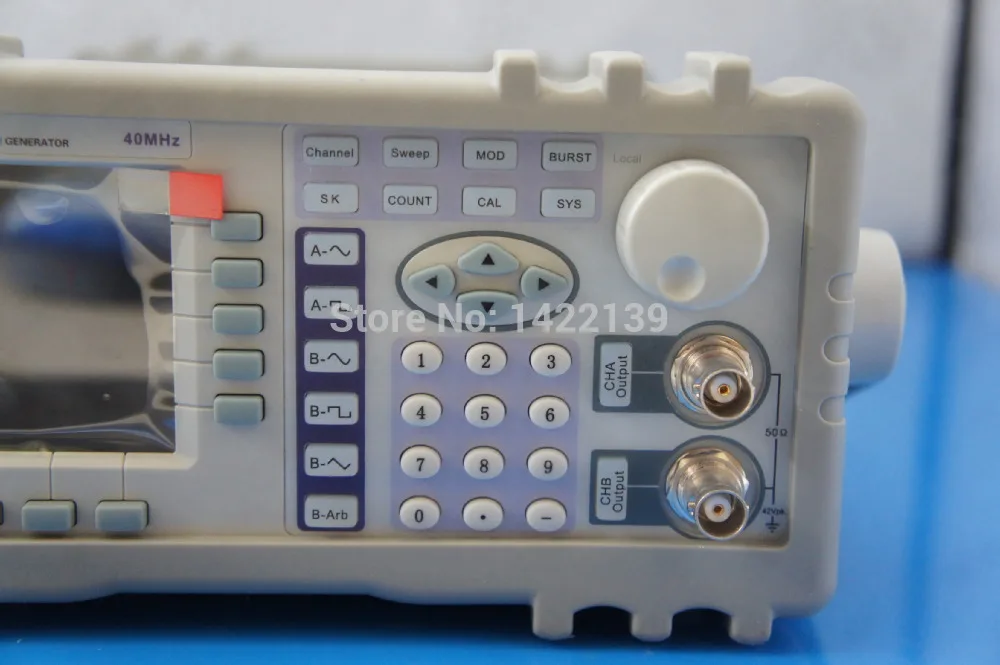

Характеристики работы: ключевое управление для всех функций, отображение меню, регулировка поворотного циферблата

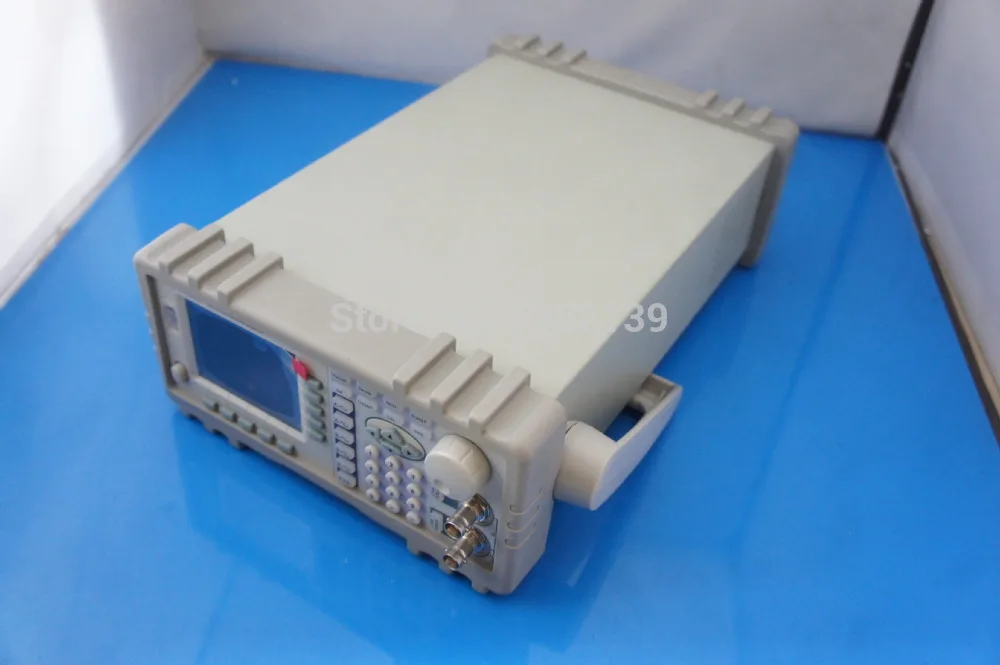

Размеры: 415 мм x 295 мм x 195 мм

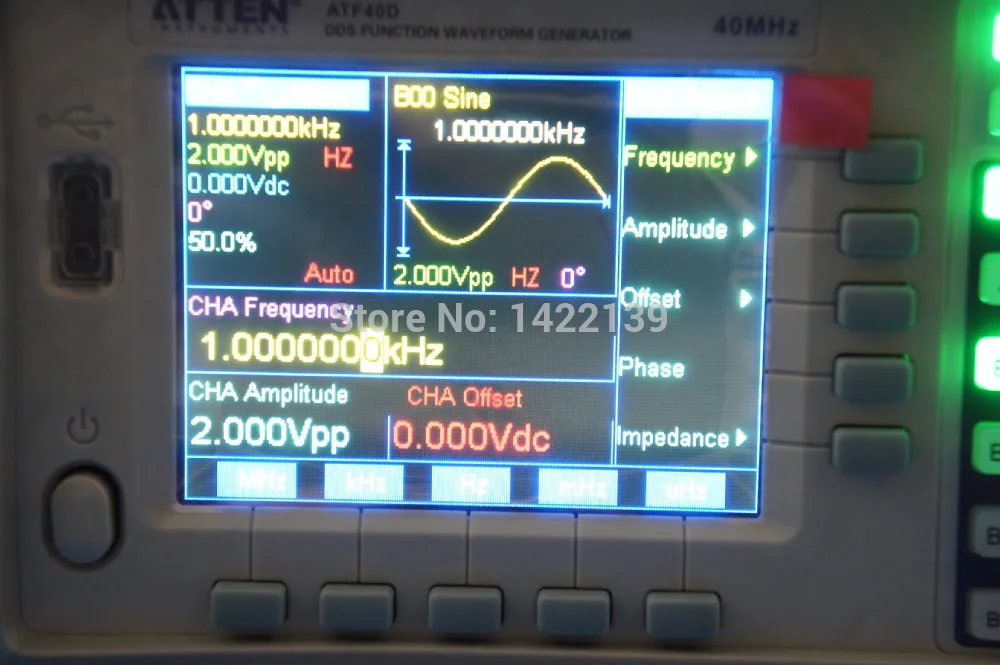

Дисплей: TFT дисплей, 320*240
Вес: 3,5 кг

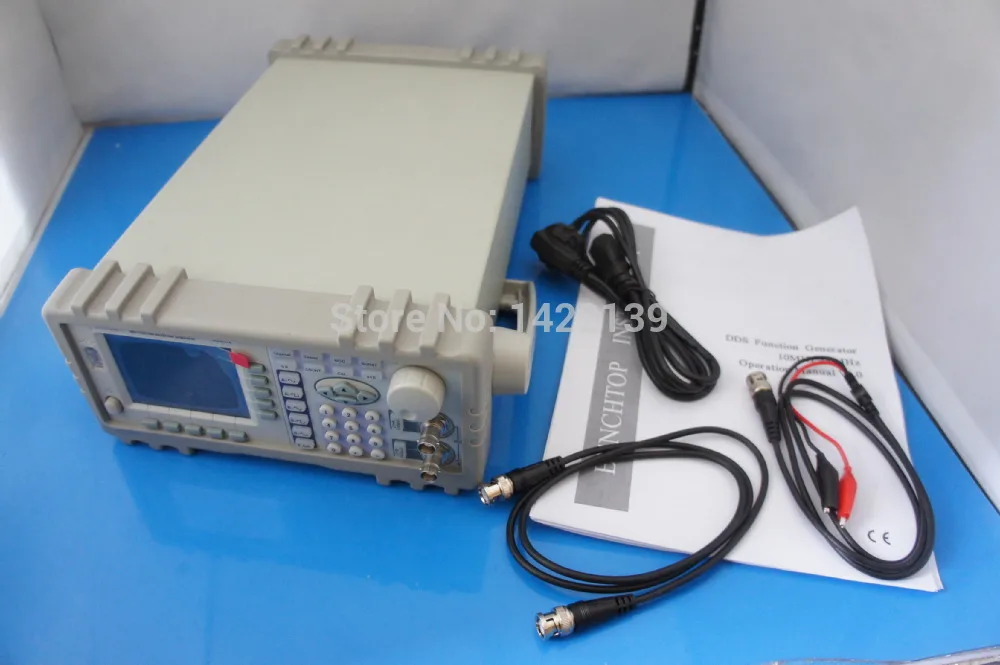

Аксессуары ATTEN ATF40D:
ATF40D серии DDS функциональный генератор x 1 блок
Шнур питания X 1 шт.
Тестовый Кабель Q9 x 1 шт.
Испытательный провод Q9 BNC-clip x 1 шт.
PDF руководство на английском языке
ATTEN ATF40D опционально:
Интерфейс RS232
Универсальный интерфейс последовательной шины USB
Усилитель мощности
Счетчик частоты
