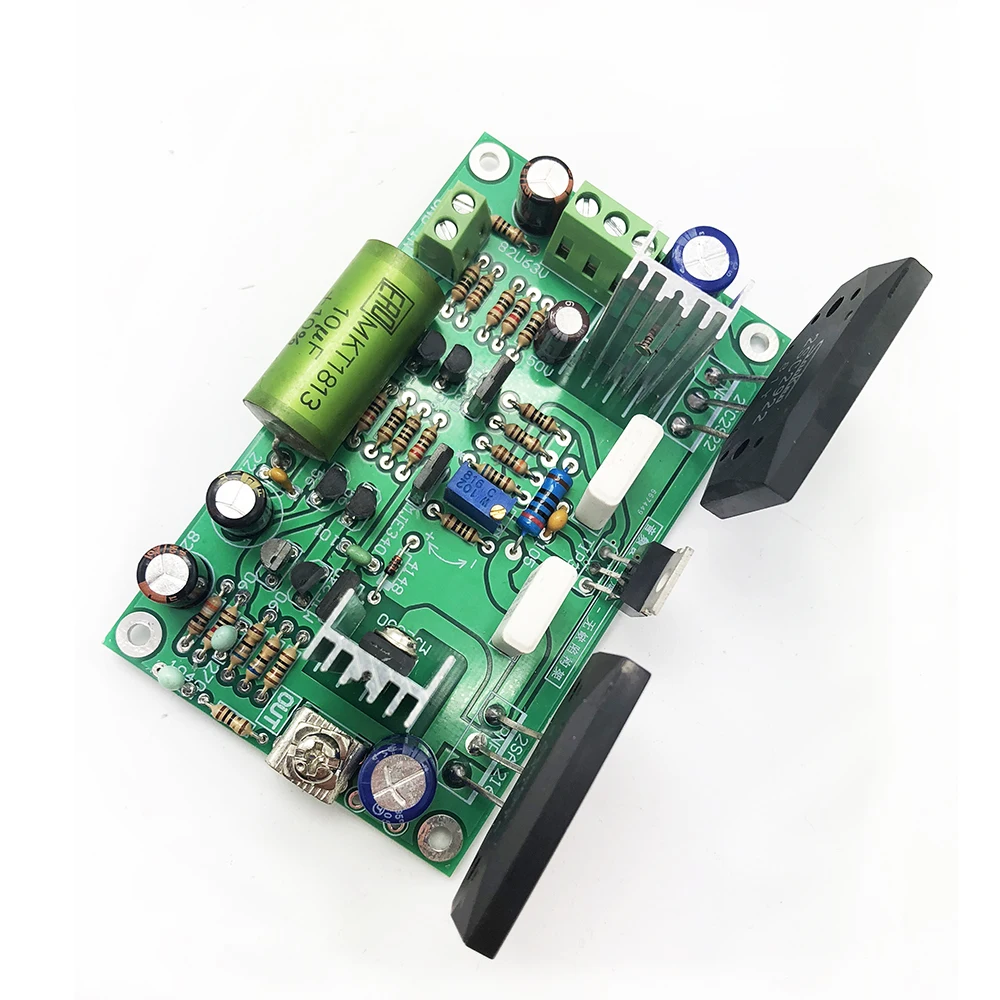

SANKEN 2SC2922 2SA1216 200 Вт без дефектов архитектурная трубка с полевым эффектом стерео HiFi дискретный усилитель мощности A9-010

SANKEN 2SC2922 2SA1216 200 Вт без дефектов архитектурная трубка с полевым эффектом стерео HiFi дискретный усилитель мощности A9-010

Name: 🛍 SANKEN 2SC2922 2SA1216 200 Вт без дефектов архитектурная трубка с полевым эффектом стерео HiFi дискретный усилитель мощности A9-010
Brand: Разное
SKU: 32975212905
Price: 1708.10 RUB
Availability: InStock
Rating: 5 (11 reviews)

4 Отзывов

10 Заказов

1 708,10₽

В наличии!

Перейти

KaisayaHIFI audio Store - Надежность 96.25%

Более 11699 подписчиков, дата открытия магазина 18.10.2013

Положительные оценки: 97% (1285)
Соответствие описанию: 96%
Отвечает на сообщения: 96%
Скорость отправки: 96%

Последнее обновление: 05.06.2022

Усилитель мощности Lusya Sanken 2SC29222SA1216, A9-010 МГц

3 Отзывов

3 Заказов

1 496,25₽ -0.28%

Посмотреть

Последнее обновление: 14.09.2024

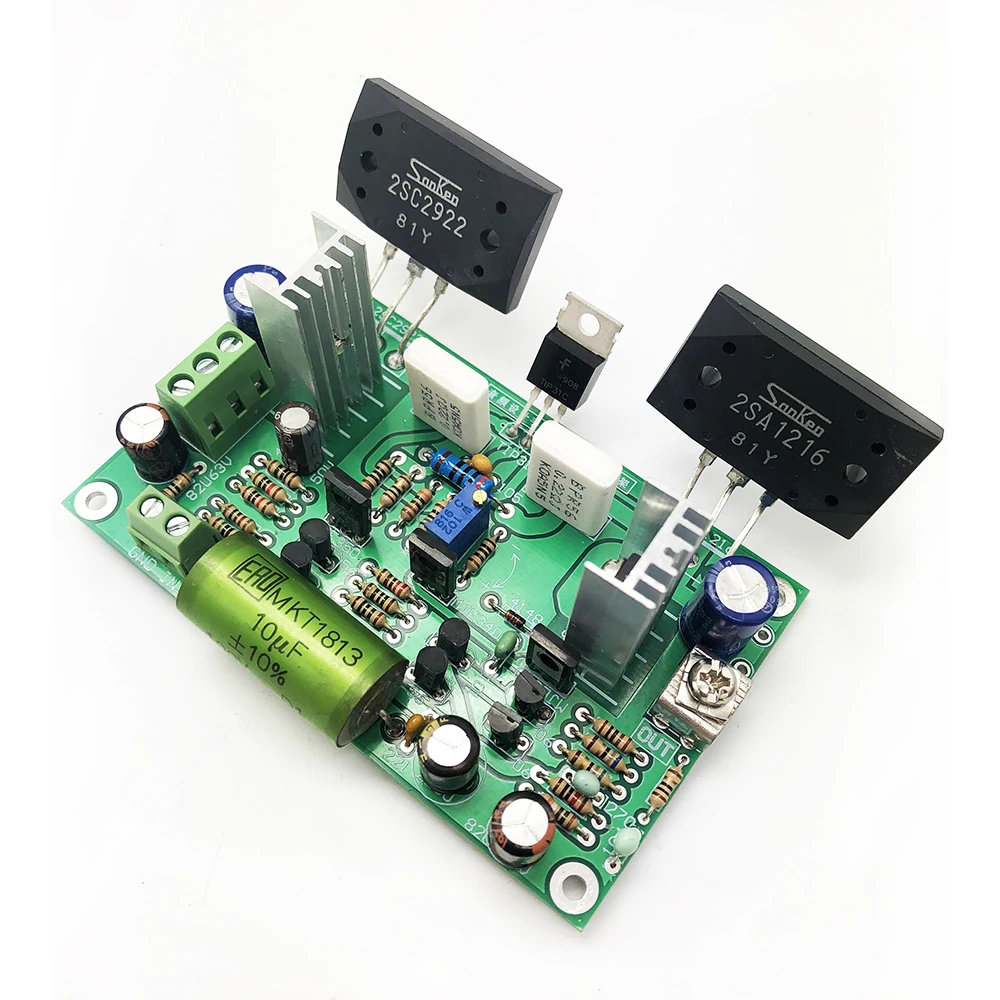

Аудио Мощность дизайн руководство "без дефекта" Архитектура HIFI дискретный Fever усилитель готовой платы

Электрические параметры:

Примечание: 1 шт. плата моно-канал. Двухканальный стерео нужен 2 шт

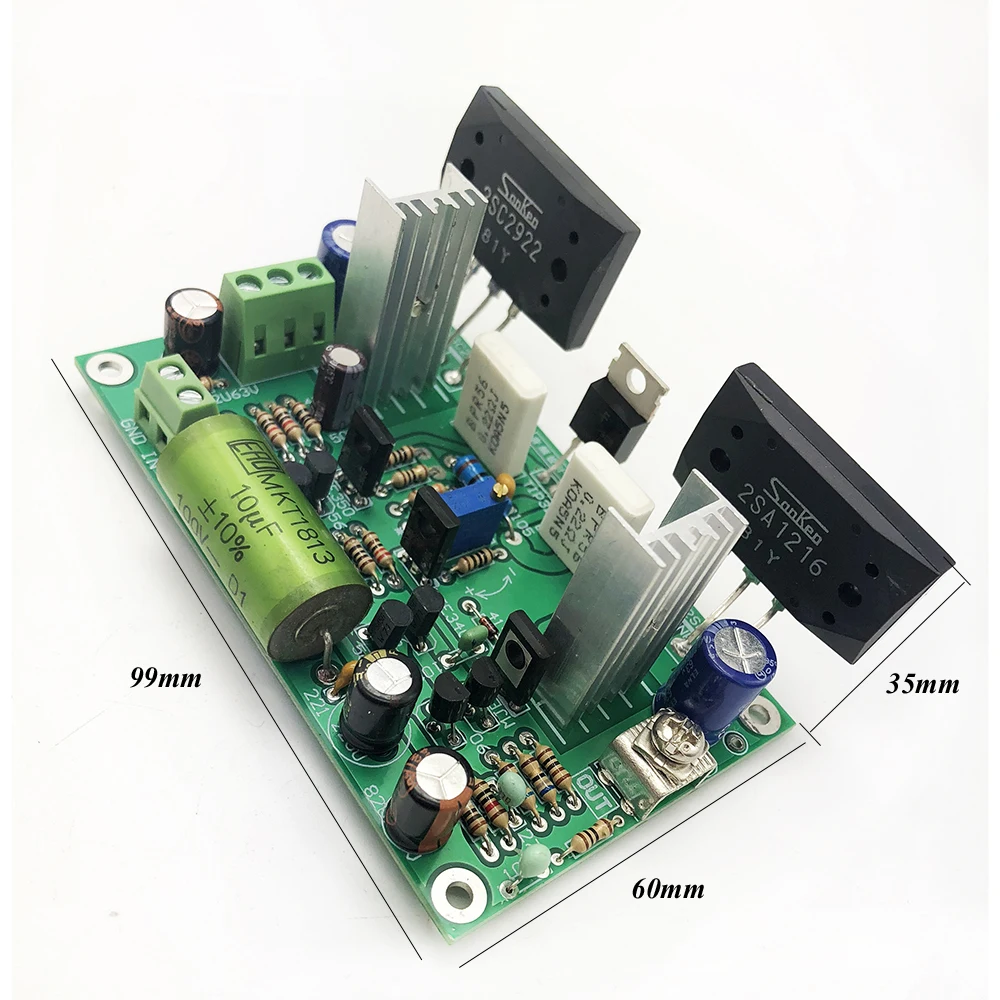

Размер: 99*60*35 мм

Напряжение питания:Постоянный ток ± 24 В до ± 55 в (трансформатор двойной 18 В ~ двойной 35 в)

4 ом динамики, потому что ток большой, теплоотвод должен быть достаточно большим. Напряжение рекомендуется не превышать ± 40 В.

Трубка усиления сигнала: абсолютно новая чистая импортная (Anson US) MPSA56 MPSA06

Трубка усиления напряжения/нажимная трубка: ON (Anson US) MJE340/MJE350

Последний уровень большой трубы: чистый импортный Sanken 2SC2922/2SA1216 (17 а 200 Вт)

Входное соединение: Западная Германия ERO 1813 10 мкФ/100 в

Развязка мощности: Nippon Chemical

Коэффициент конверсии: 35 в/США

Искажение: 1 кГц менее 0.0006% 10 кГц менее 0.006%

Частотная характеристика: 20 Гц ~ 20 кГц (+ 0 дБ,-0,5 дБ) Примечание: Non-3DB

Выходная мощность: ± 55 в 8 Ом: 125 Вт 4 Ом: 200 Вт (источник питания идеален)

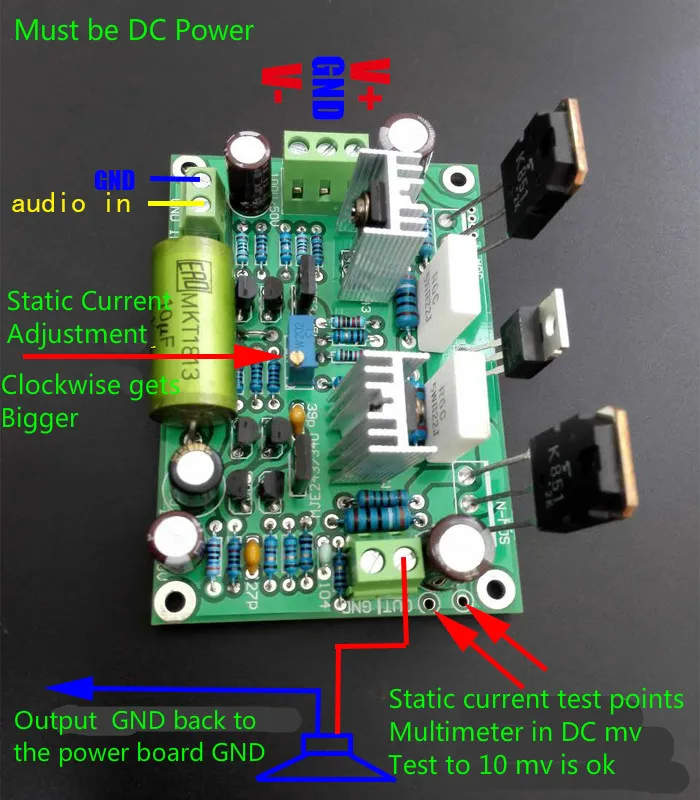

Мультиметр DC файл мВ значение/0,22 = ток тишины измеряется. Если значение тестовой точки составляет 6,6 мВ постоянного тока, ток тишины = 6,6 мВ/0,22 = 30 мА больше 10 мА, то искажения кроссовера избегаются.

Отладки:

1. Эта плата усилителя мощности является положительным и отрицательным источником питания постоянного тока (± 24 В -- ± 55 в). Не подключайте выход трансформатора непосредственно к плате.Выход трансформатора должен быть выпрямлен и фильтрован перед стыковкой с платой. Убедитесь, что положительные и отрицательные не изменяются.

2. Теплоотвод должен быть установлен до ввода в эксплуатацию платы. Большая трубка и дополнительная трубка температуры должны быть установлены на одном и том же теплоотводе.Трубка температурной компенсации должна быть в состоянии надежно почувствовать температуру большой трубки и каждый основной должен добавить слюду изоляционный лист (мы будем распределять затем использовать мультиметр, чтобы проверить, есть ли теплоотвод и трубка усилителя мощности изолирована.

3. Короткого замыкания входного терминала на поверхность во время отладки, чтобы предотвратить Окружающий шум.

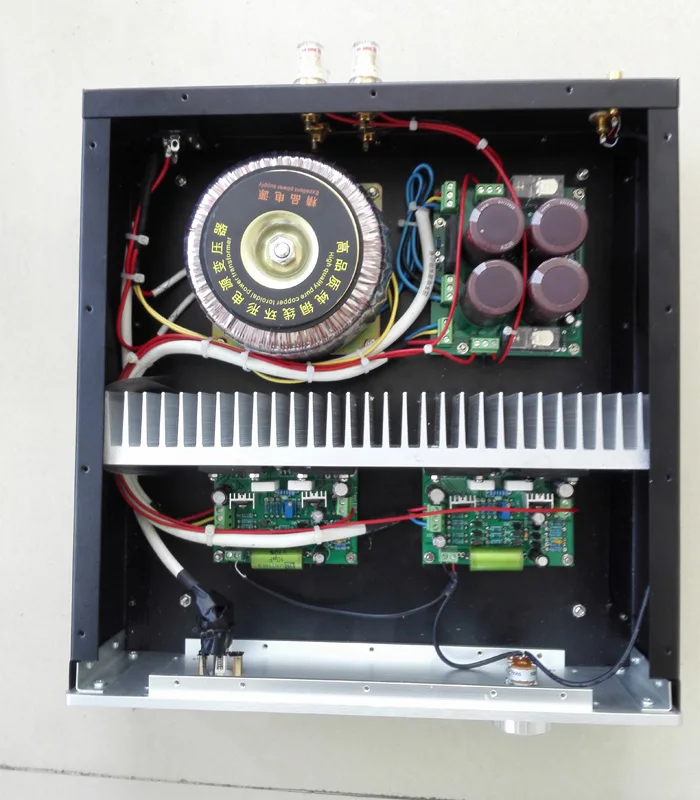

4. Преимущества моноусилителя мощности, выбор шасси является гибким, но проблему заземления необходимо учитывать. Старое горение несет ответственность за то, чтобы знать, что первое горение должно узнать (усилитель поиска Сети заземлен немного). Единственная точка соединения между всей машиной и шасси-это точка слияния линий заземления двух входных разъемов RCA. Заземляющий провод гнезда 220 В подключен к опорному терминалу здания и может быть подключен к шасси. Если розетка 220 В плавающая, не забудьте подключиться к шасси.

Содержимое упаковки

1 шт.Компания 2SC2922 2SA1216 200WУсилитель собранный доска
