Цветной USB-тестер Type-C pd, цифровой вольтметр постоянного тока, амперметр, измеритель напряжения, тока, амперметр, детектор, внешний аккумулятор, индикатор зарядного устройства

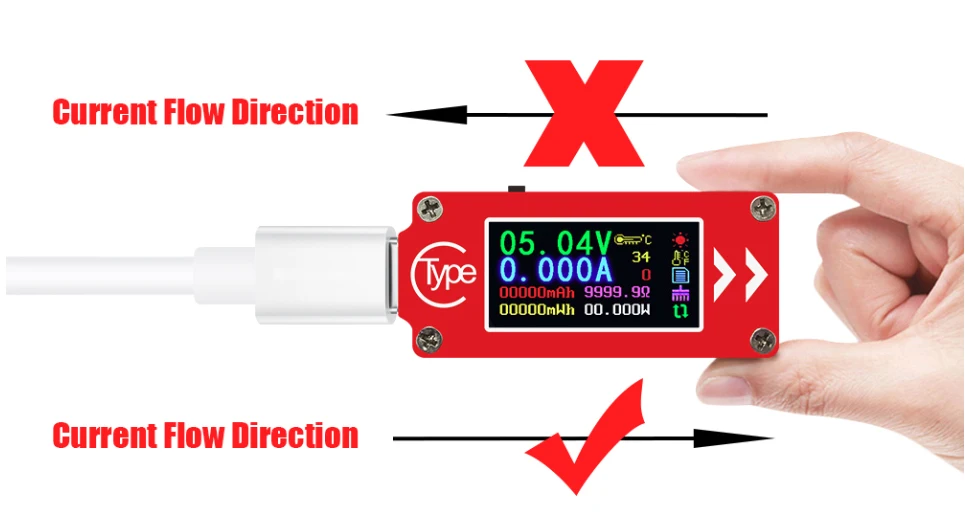

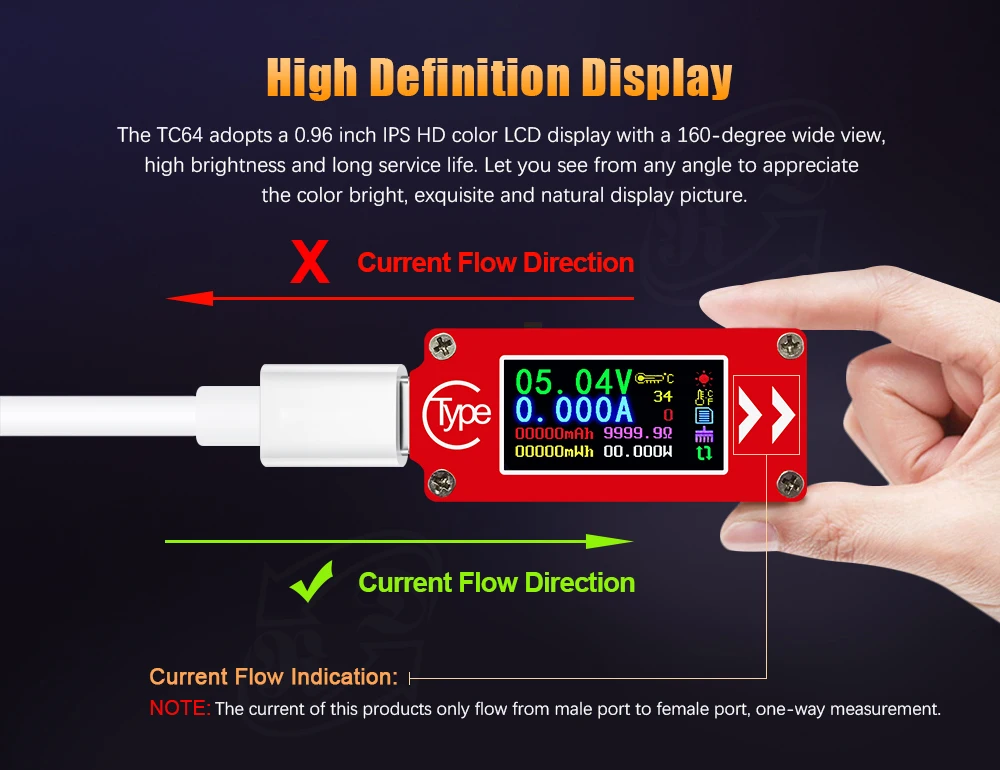

Ток продукта поступает только отШтекер-гнездоРазъем(Односторонний ток), Задний ход все еще под напряжением, но ток показан 0. Обратите внимание при использовании.

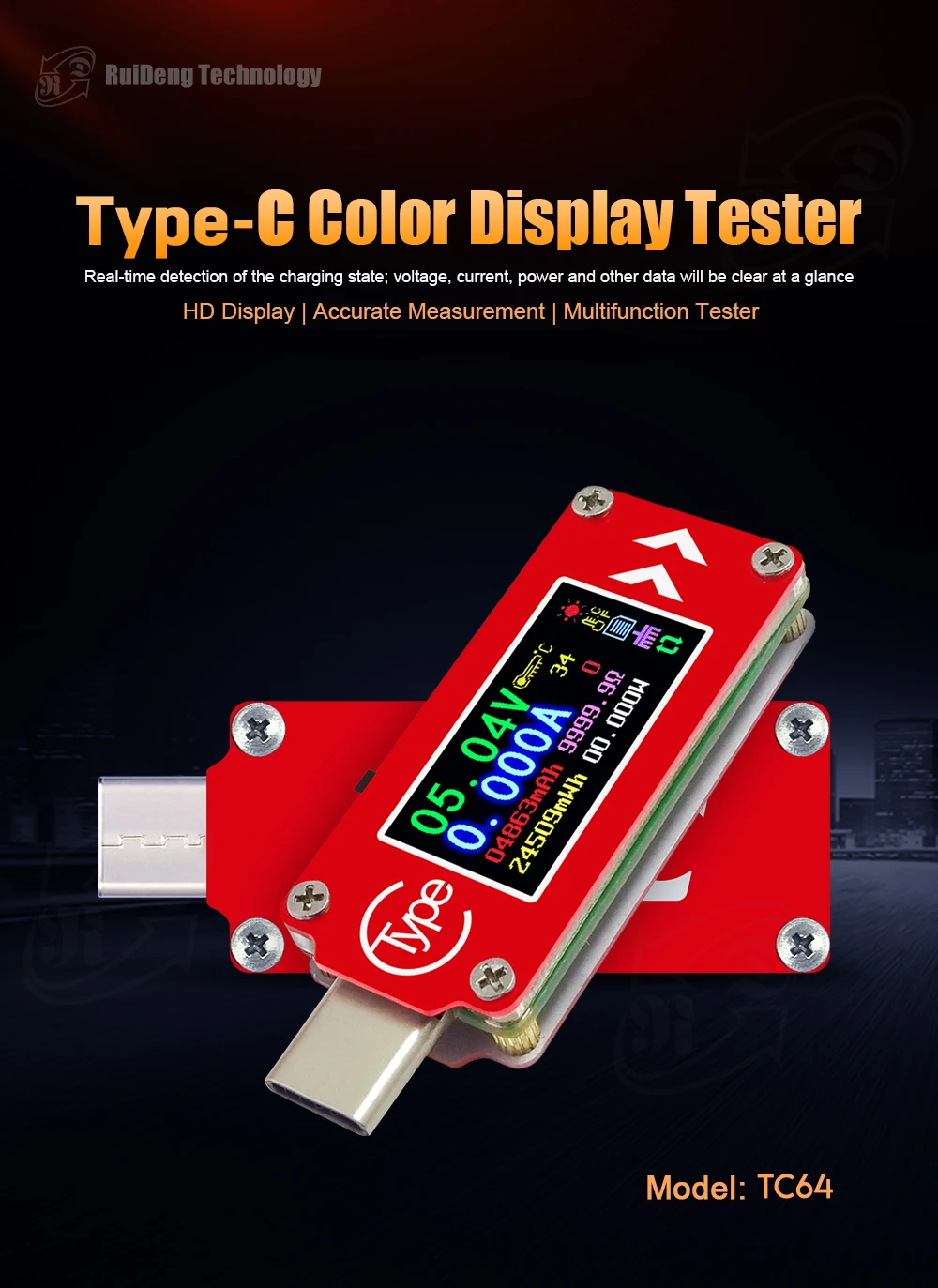

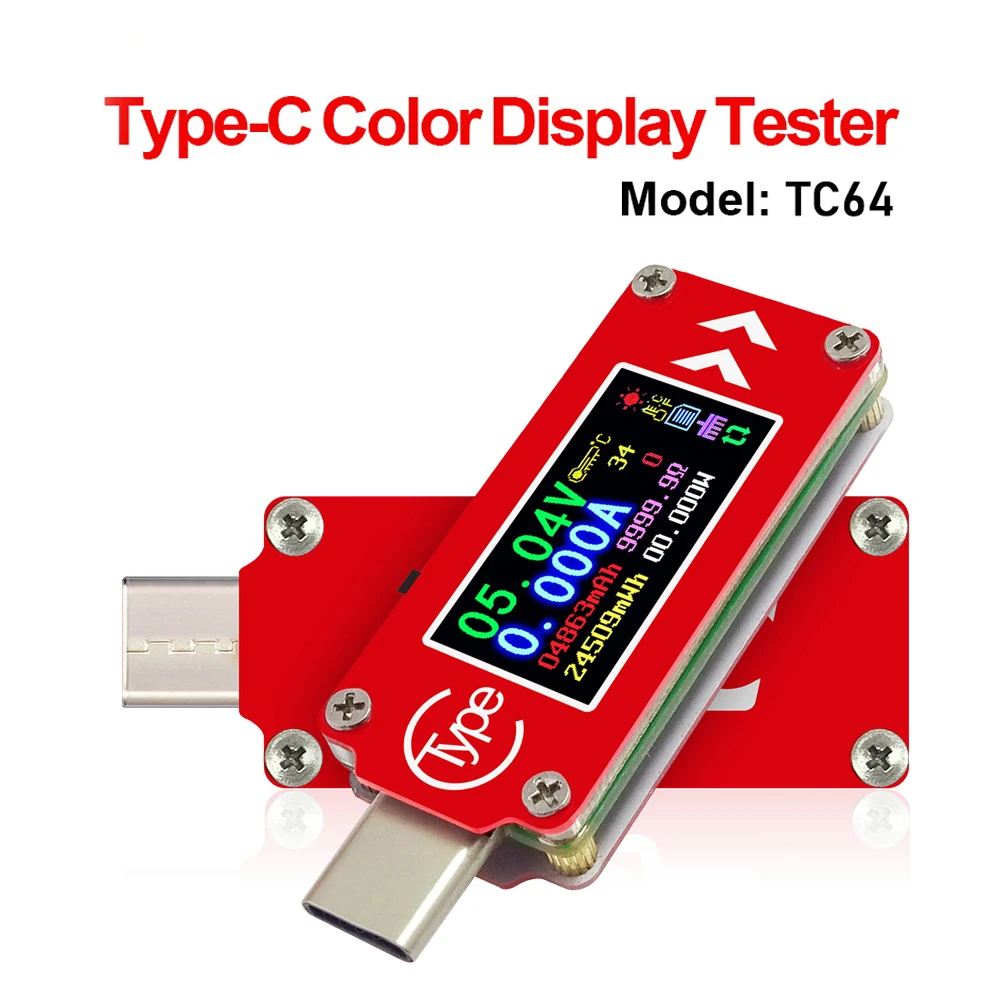

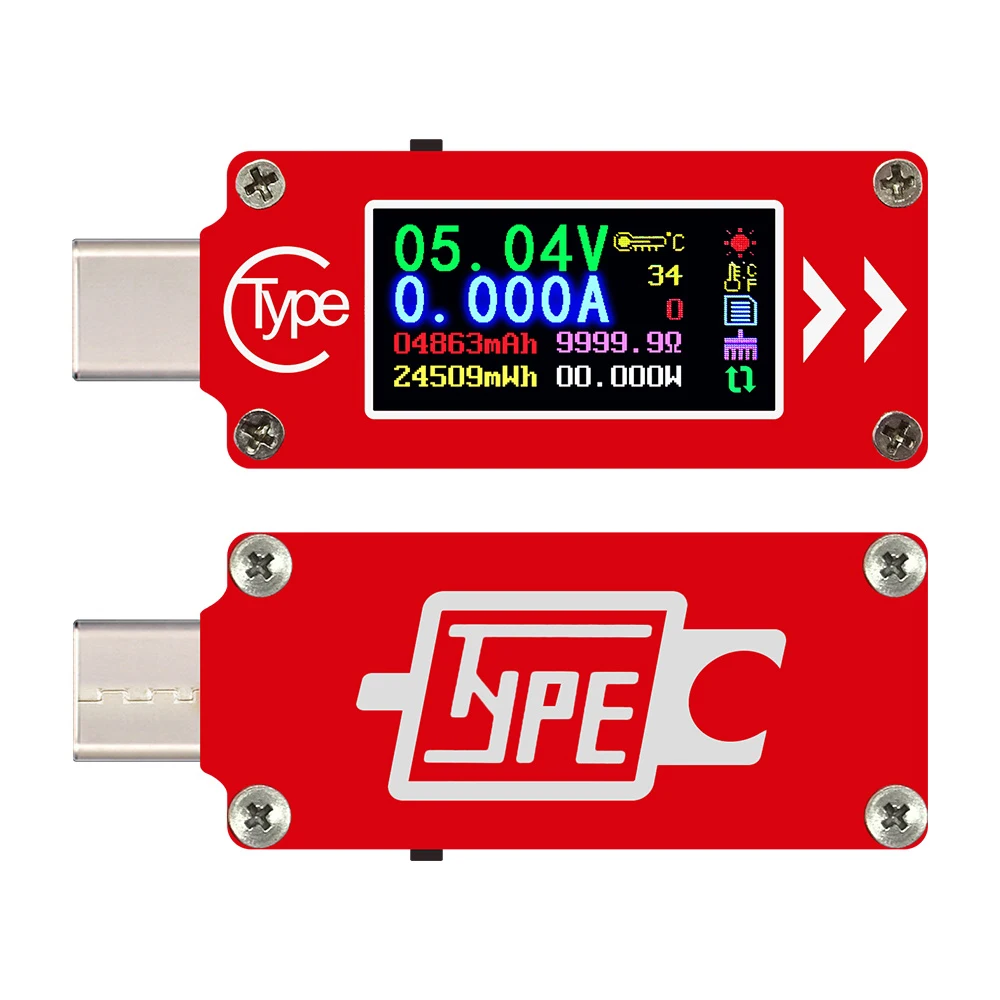

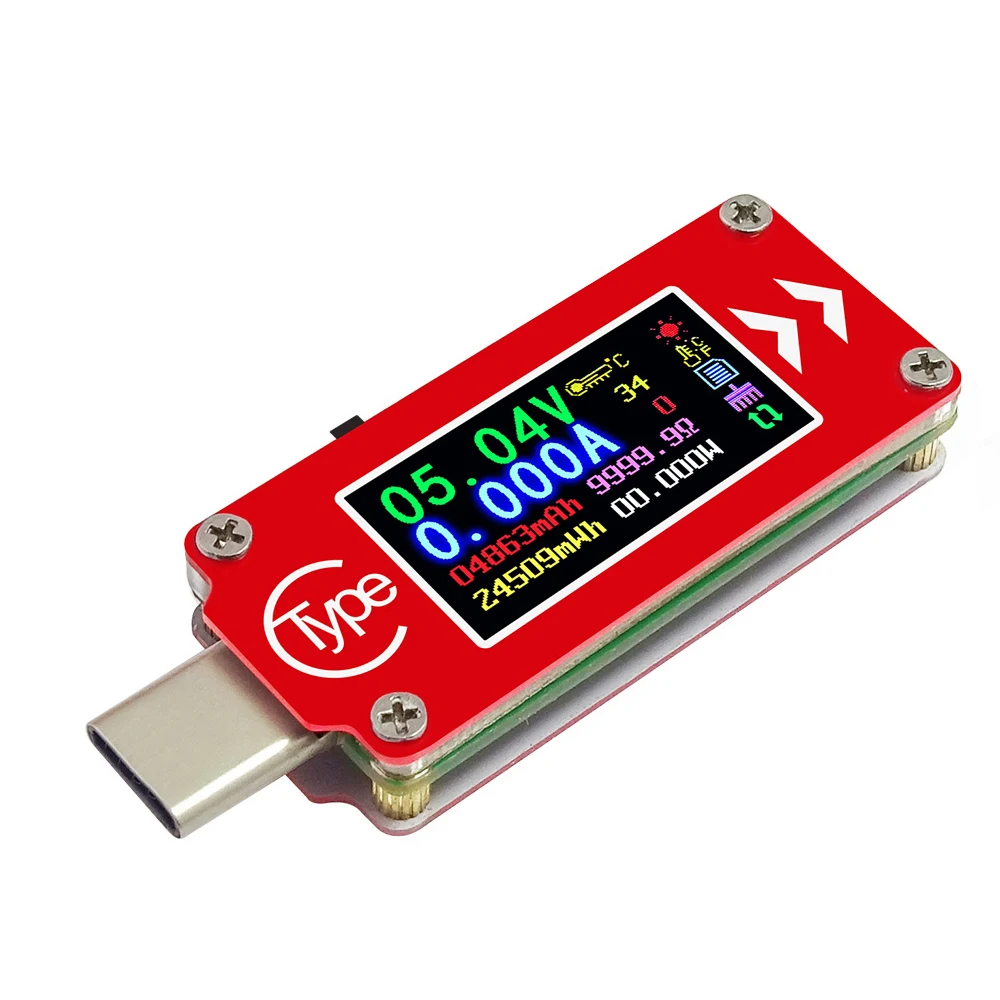

Полноцветный тестер ЖК-дисплея типа C

-Модель:TC64

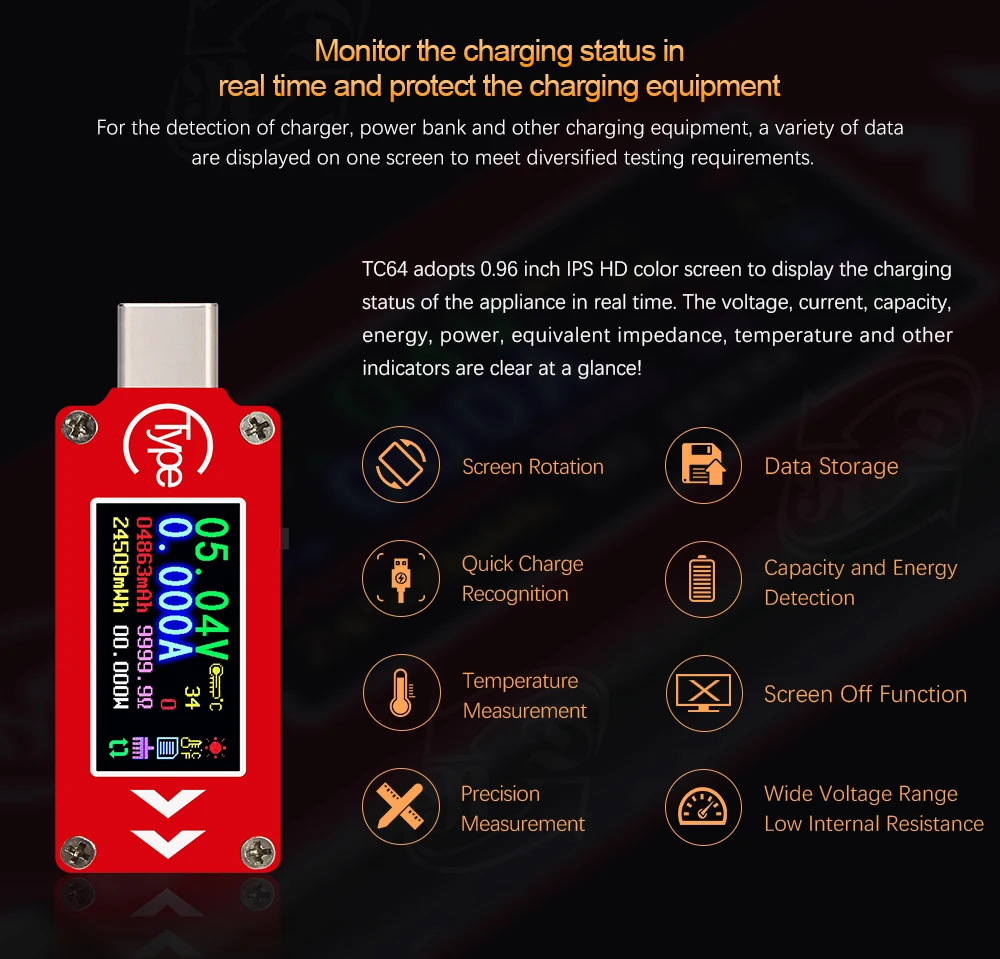

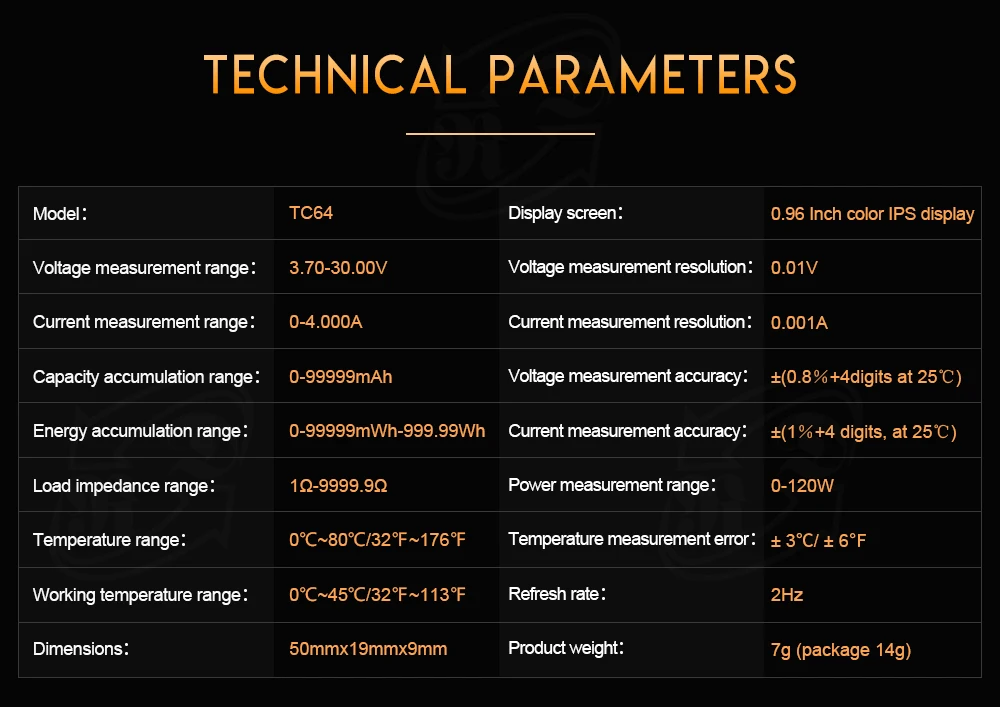

Технические параметры:

Модель продукта: TC64Экран дисплея: цветной ЖК-дисплей 0,96 дюйма

Диапазон измерения напряжения:3,70-30,00 ВРазрешение измерения напряжения: 0,01 в

Диапазон измерения тока: 0-а разрешение измерения тока: а

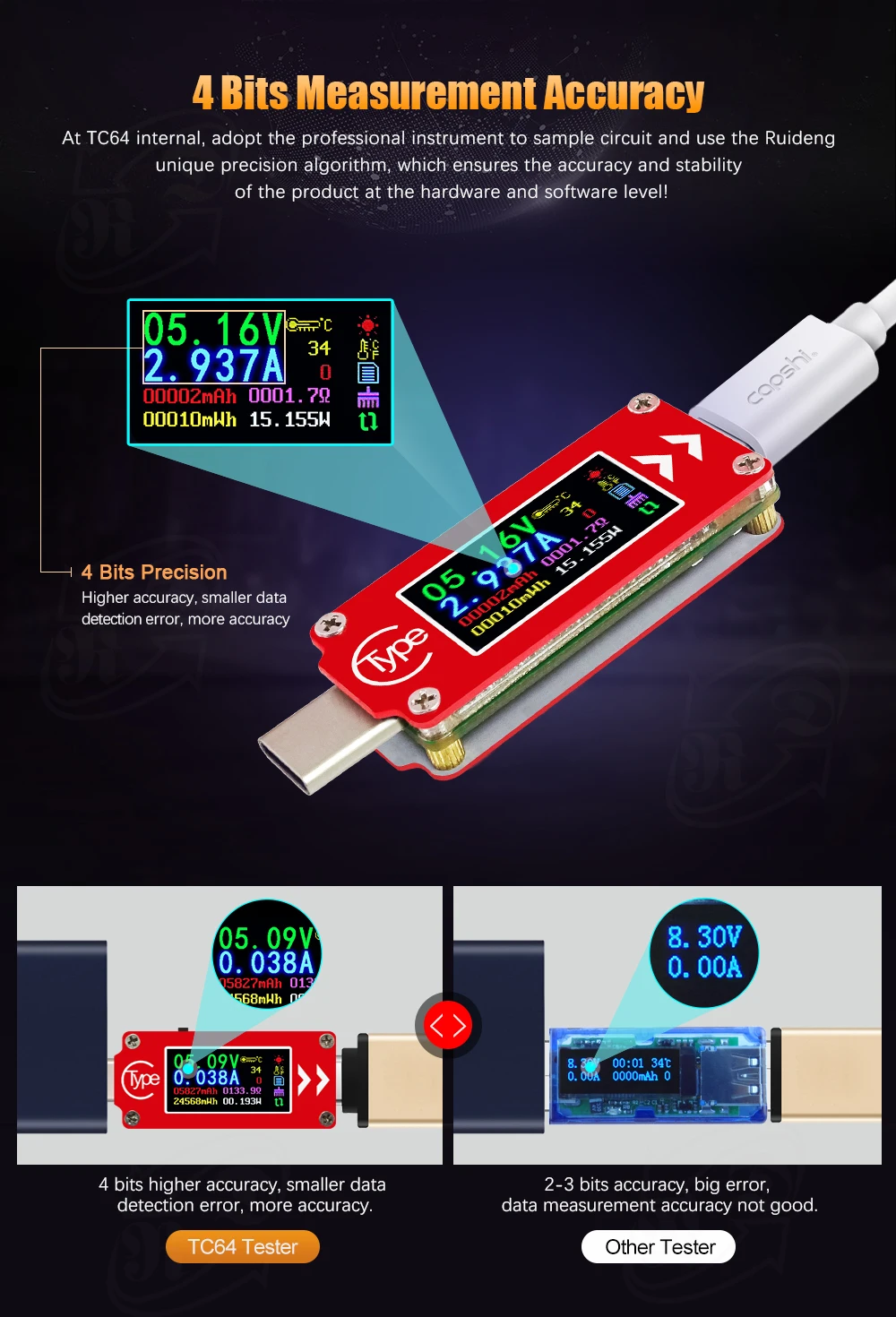

Емкость аккумулятора: 0-99999 мАч точность измерения напряжения:±(0.8% + 4 цифры при 25 ℃)

Диапазон энергосбережения:0-99999mWh 999.99WhТочность измерения тока:±(1% + 4 цифры, при 25 ℃)

Диапазон сопротивления нагрузки:1 Ом-9999, 9 ОмДиапазон измерения мощности: 0-120 Вт

Диапазон температур:-0 ℃ ~ 80 ℃/32 ℉ ~ 176 ℉Погрешность измерения температуры: ± 3 ℃/± 6 ℉

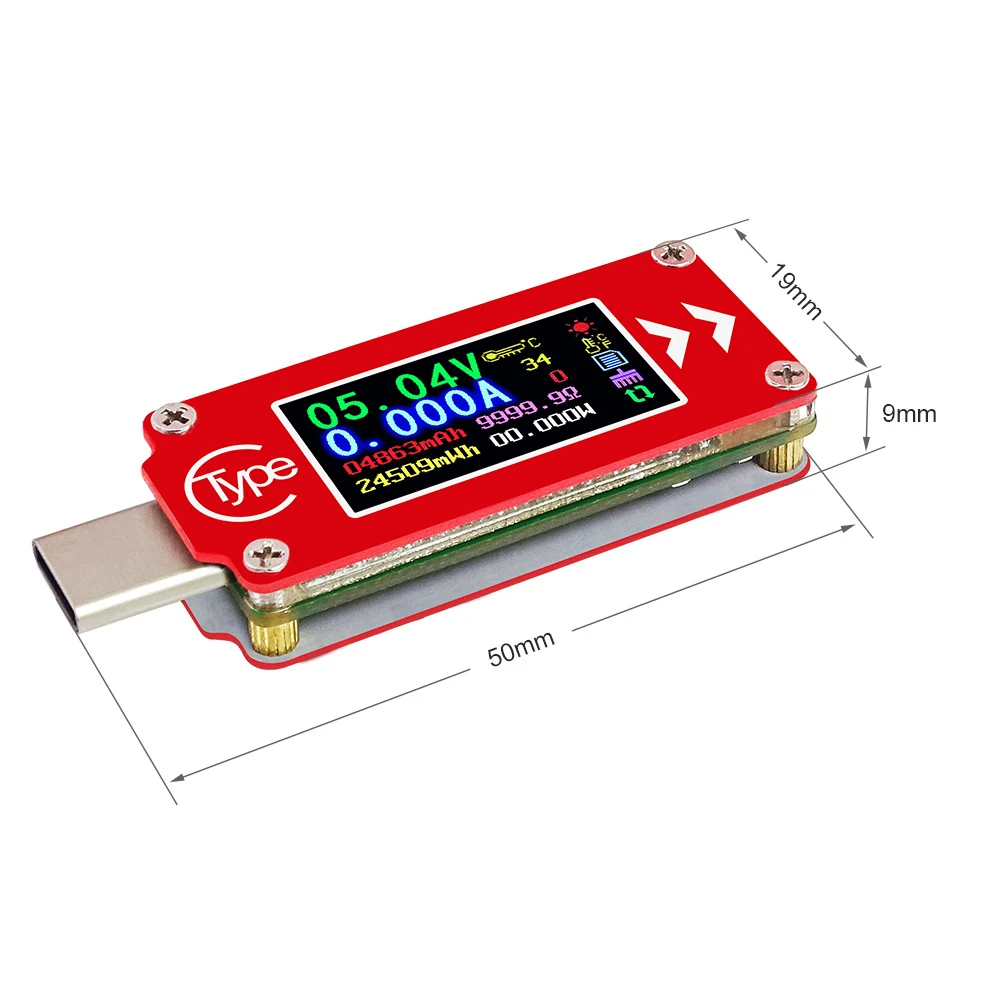

Диапазон рабочих температур: 0 ~ 45 ℃/32 ℉ ~ 113 ℉ Размер продукта: 50 мм x 19 мм x 9 мм

Частота обновления: 2 Гц Вес продукта: 7 г (с упаковкой 14 г)

Режим распознавания быстрой зарядки: QC2.0 、 QC3.0 、 APPLE 2.4A/2.1A/ 1A/0.5A 、 Android DCP 、 SAMSUNG

Примечание:

1,Ток продукта поступает только отШтекер-гнездоРазъем(Односторонний ток), Задний ход все еще под напряжением, но ток показан 0. Обратите внимание при использовании.

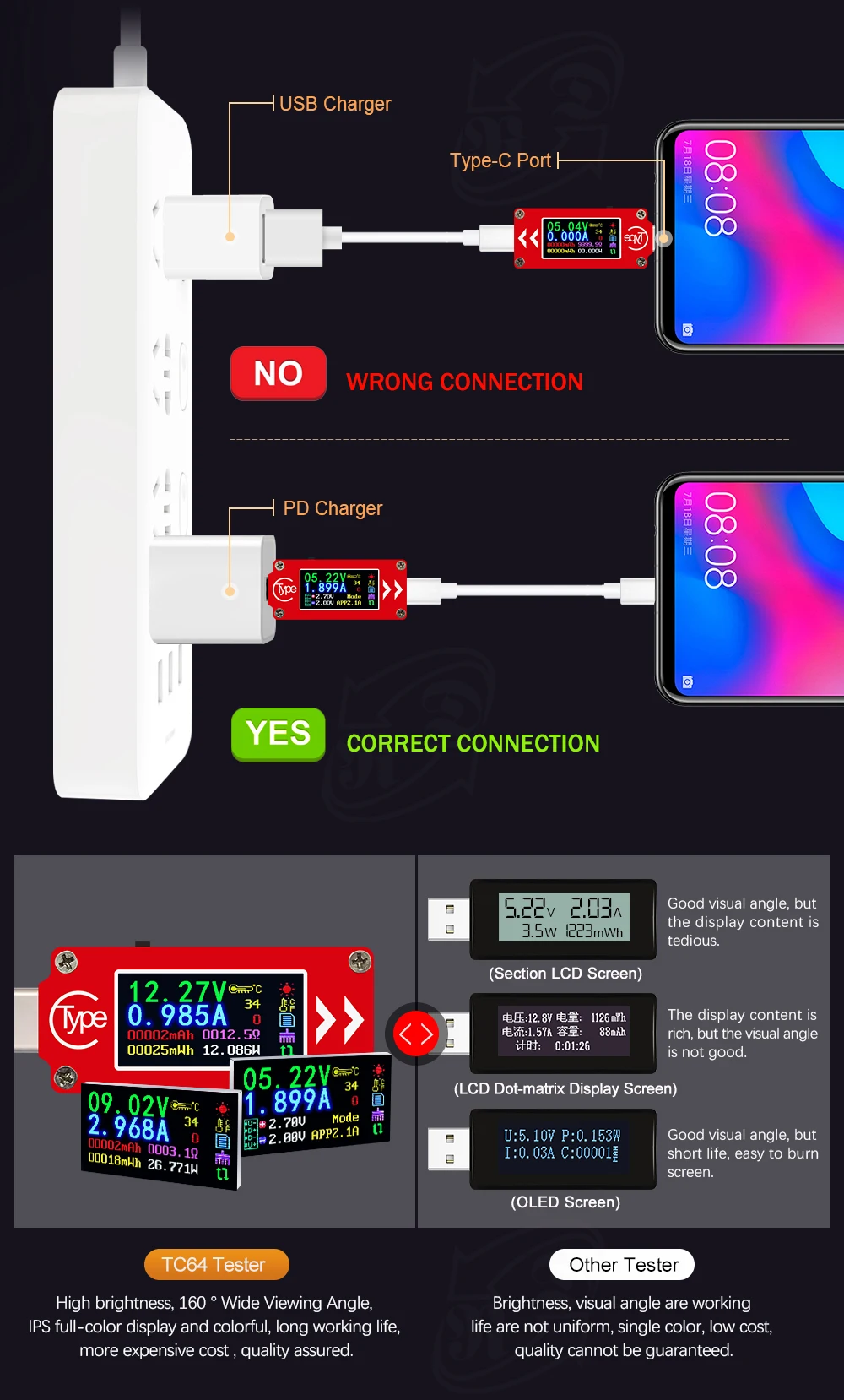

2,Если вы используете наш TC64 метр для подключения телефона, у вас должно быть зарядное устройство PD или много кабеля конвертера.

2. Порт Type-C-это полнофункциональный порт, поддерживает быструю зарядку Type-C и большинство устройств type-c, но не сопротивление идентификации Type-c (без триггера type-c)

3,Применение:Измерение зарядного устройства PD; Измерение автомобильного зарядного устройства PD; Измерение флэш-памяти типа C и т. д.

Показ:

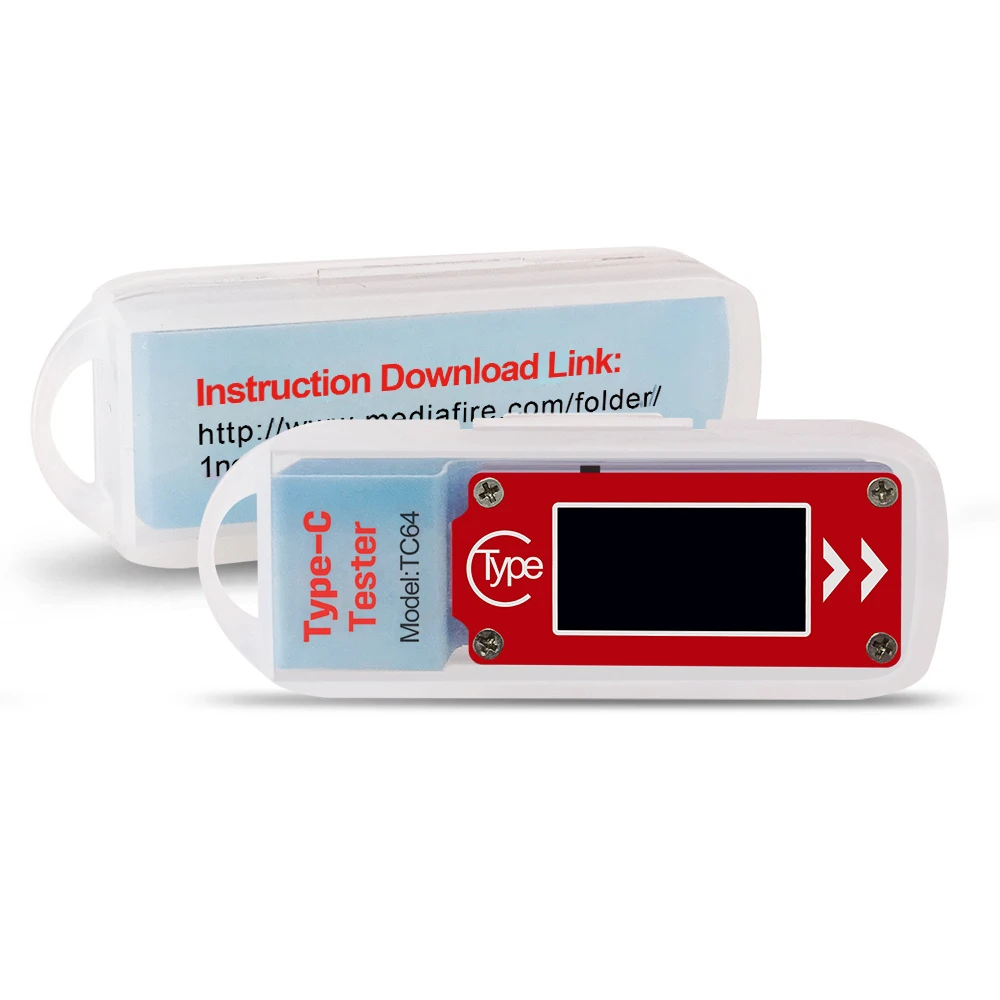

1. Руководство пользователя:Http://www.mediafire.com/folder/1ne1rbus2zxzc/TC64

2.Описание видео:Https://www.youtube.com/watch?v=x1rUT5rOgSA

Функциональный интерфейс:

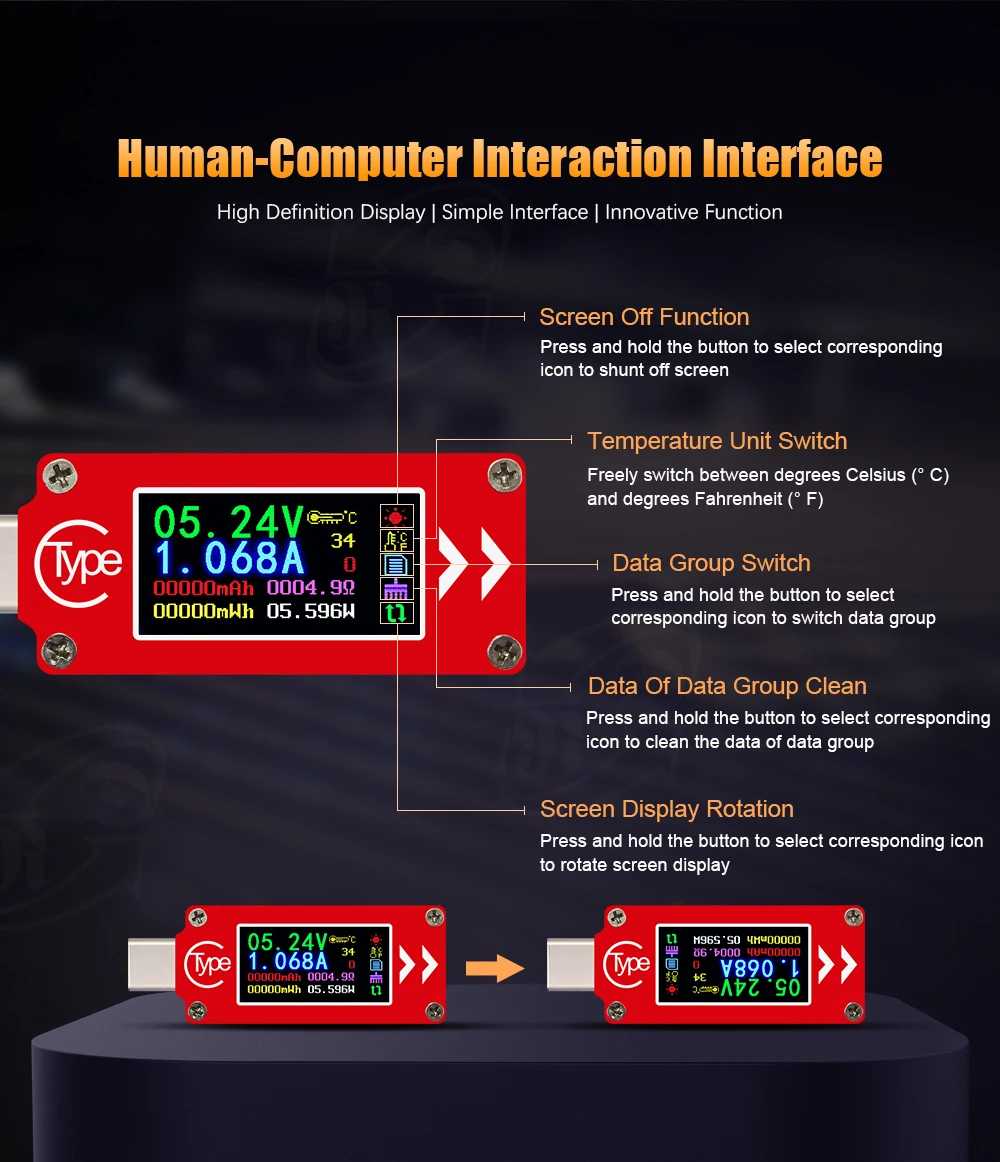

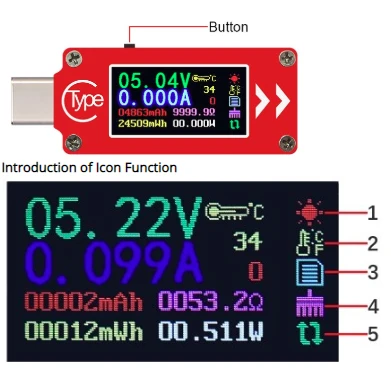

Инструкция по кнопкам:

Кнопка расположена сбоку тестера. Есть 2 способа работы: Длительное нажатие и короткое нажатие. Короткое нажатие для реализации переключения между основным интерфейсом измерения и интерфейсом распознавания быстрой зарядки.

1: значок выключения экрана

2: значок переключателя температурного блока

3: значок переключателя группы данных

4: значок сброса текущей группы данных

5: значок вращения экрана

Инструкция по эксплуатации:

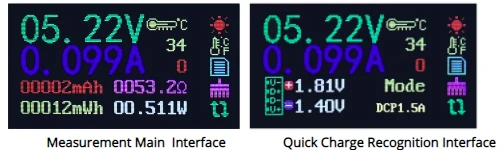

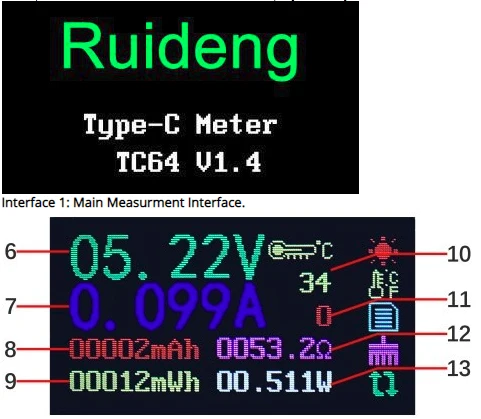

После включения питания сначала отобразится приветственный интерфейс, затем будет показан основной интерфейс измерения.

6: значение измерения напряжения

7: значение измерения тока

8: накопленное значение емкости

9: накопленное значение энергии

10: значение измерения температуры

11: количество группы данных

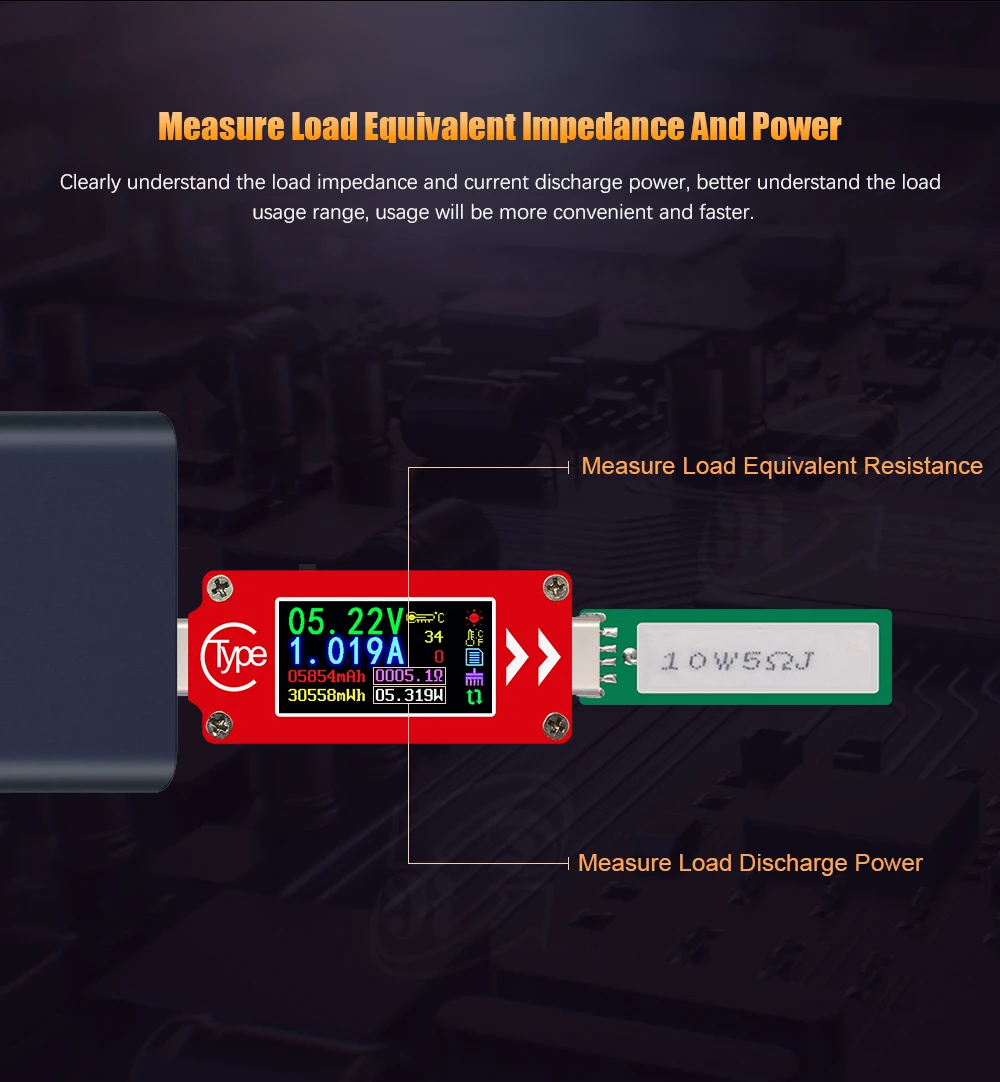

12: эквивалентное значение сопротивления нагрузки

13: Измерение мощности валу

Нажмите кнопку на задней панели, чтобы перейти на интерфейс быстрого распознавания заряда

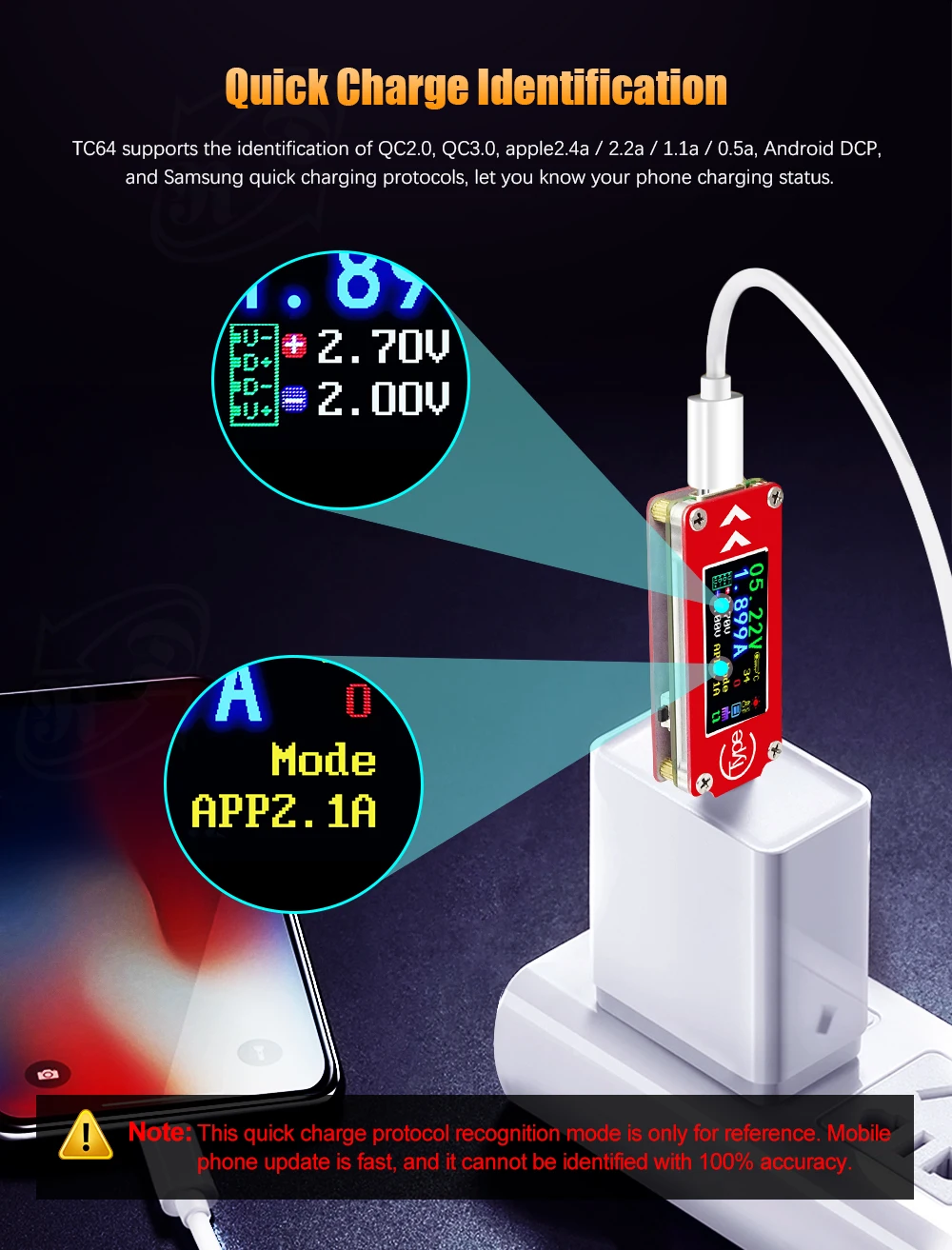

Интерфейс 2: интерфейс распознавания быстрой зарядки:

Интерфейс 2: интерфейс распознавания быстрой зарядки:

14:D +: (DP) Положительный уровень сигнала.

15:D-: (DM), уровень отрицательного сигнала данных.

16: Отображение текущего режима зарядки

D + и D-данные только для справки, не очень точные. Устройство автоматически определит устройство с поддерживаемым режимом быстрой зарядки. В это время устройство поддерживает QC2.0 、 QC3.0 、 APPLE 2.4A/2.1A/ 1A/0.5A 、 Android DCP 、 SAMSUNG.(Примечание:Эта модель распознавания соглашения о быстрой зарядке предназначена только для справки, так как сотовый телефон быстро обновляется, идентификация не может быть абсолютно точной)

Настройка параметров:

Нажмите и удерживайте кнопку, пока не будет выбран и отобразится соответствующий значок (фон значка станет черным в синий), затем ослабьте кнопку, чтобы реализовать функцию

Нажмите и удерживайте кнопку, будет выбран и отображен значок выключения экрана, затем ослабьте кнопку, экран выключится, затем нажмите кнопку или включите снова, дисплей светильник снова

. Нажмите и удерживайте кнопку, будет выбран и отображен значок переключателя температурного блока, затем ослабьте кнопку, единица измерения температуры будет переключена. Градус Цельсия-это Единица температуры по умолчанию

Нажмите и удерживайте кнопку, будет выбран и отображен значок переключателя группы данных, затем ослабьте кнопку, группа данных будет переключена. Этот тестер может предоставлять 2 группы для хранения и проверки, 0 и 1 группы данных. Когда набор данных составляет 0 групп, текущая емкость будет сохранена после выключения питания. При следующем включении питания отображаются сохраненные значения mAh и mWh. Когда новый аккумулятор емкостью до 1 мАч, сохраненные мАч и mWh будут покрыты, и значения начнутся сначала. Когда набор данных находится в группе 1, текущая емкость будет сохранена после выключения питания. И Сохраненная емкость будет накапливаться после включения питания.

Нажмите и удерживайте кнопку, будет выбран и отображен значок сброса текущей группы данных, затем ослабьте кнопку, данные текущей группы данных будут сброшены.

Нажмите и удерживайте кнопку, будет выбран и отображен значок поворота экрана, затем отключится кнопка, экран будет поворачиваться на 180 градусов и сохраняется автоматически, что удобно для последующего использования

Применение:

Измерение зарядного устройства PD; Измерение автомобильного зарядного устройства PD; Измерение флэш-памяти типа C и т. д.
