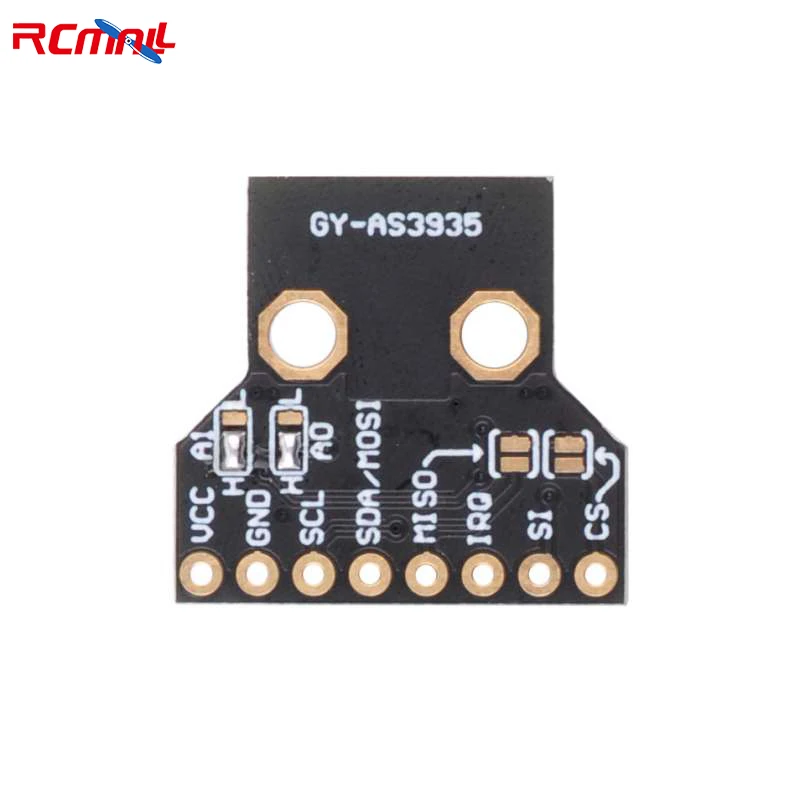

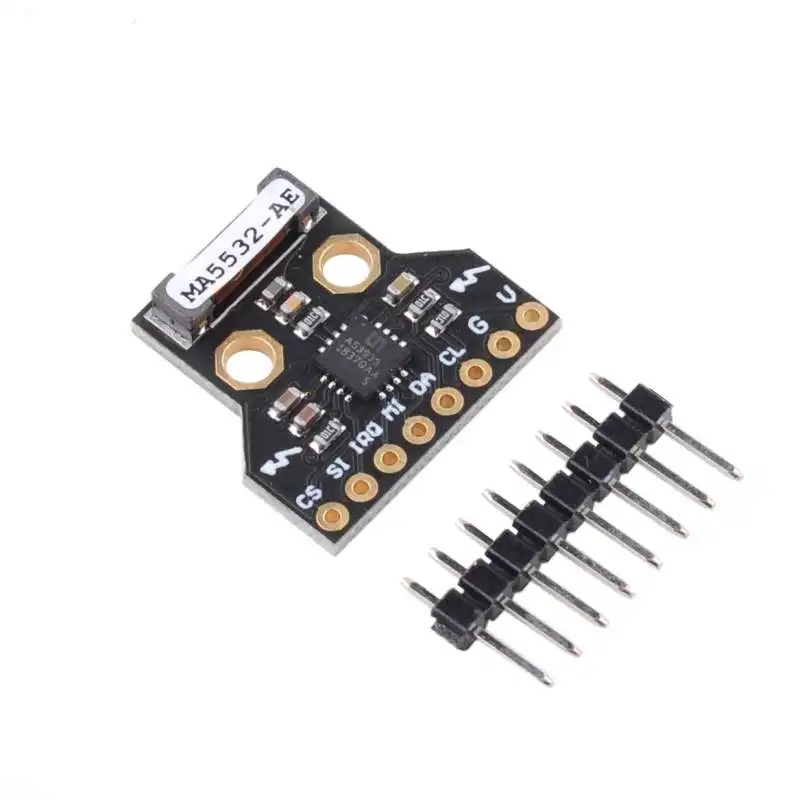

5 шт. GY-AS3935 AS3935 детектор света цифровой датчик коммутационная плата модуль SPI I2C интерфейс ударов грома шторма расстояние обнаружения 3,3 В
Описание:
Основанный на эталонном дизайне AMS, это коммутационная плата цифрового датчика AS3935. Этот инновационный датчик оснащен специально настроенной антенной, интерфейсом SPI или I2C и стандартным рабочим напряжением 3,3 В, предназначенным для взаимодействия с большинством современных систем и плат разработки.
Особенности:
Обнаруживает вспышки «Облако-облако» и «облако-облако»
Приблизительная забастовка составляет от 14 до 40 километров
Встроенный "искусственный" алгоритм подавления помех
Грохот и порог обнаружения программируются (например, от улицы до дома)
Широкий диапазон напряжения питания: 3,3 В
Операции SPI и I2C поддерживаются по умолчанию, адрес I2C 0x03
Он может поддерживать только 3,3 В на высоком состоянии при нормальном использовании. Его необходимо подключить к контакту № 6 VREG в ИС. Для адреса по умолчанию (0x03) требуется питание от VREG #6 до #15 и 16 # на IC. Главным образом пин-код в нормальном режиме поддерживает только TTL-сигнал 3,3 В. На оригинальной печатной плате контакт addrss питается от VCC, и когда он питается от 5 В, AS3935 перестанет работать, и он не чувствует молнии.
Вы можете питать модуль напряжением 3,3 В и проводить калибровку.
Вот ссылка для справки:Https://www.sparkfun.com/products/15441#features-tab
Применение:
Метеостанция/Спортивное электронное оборудование/часы Phonesmart/Оборудование для гольфа
Посылка входит:

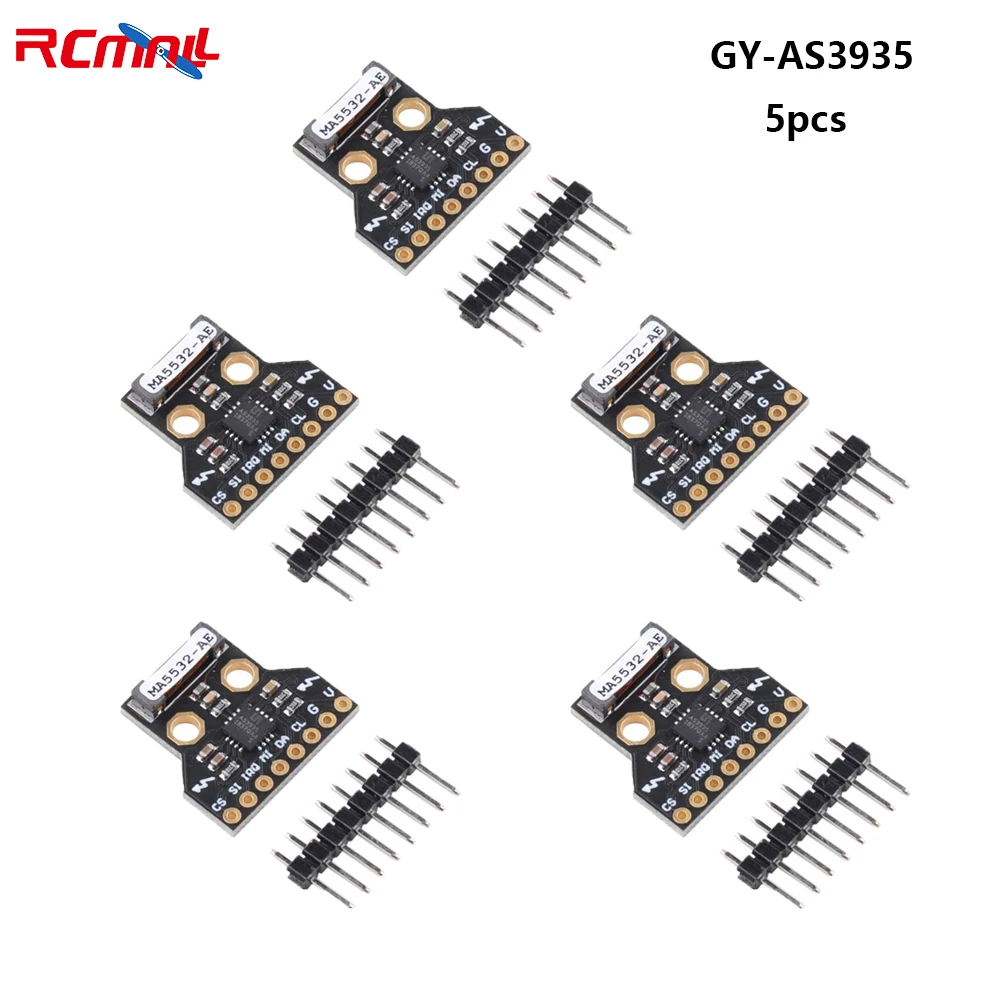

5 x датчик пробоя детектора AS3935

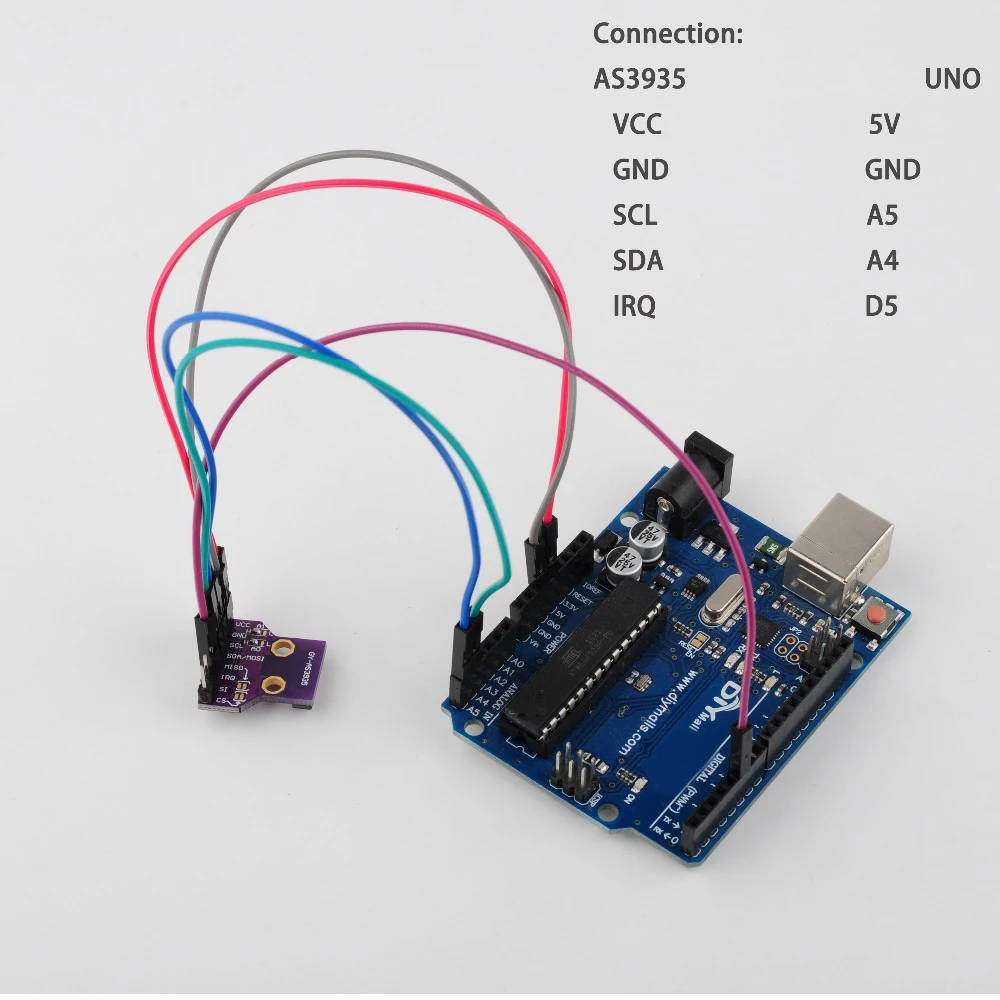

Подключение
* (Для) Arduino Uno Arduino Mega --> SEN-39001: AS3935 Breakout
* SDA: SDA-> MOSI/SDA (SDA обозначен в нижней части Arduino)
* SCLK: SCL-> SCK/SCL (SCL обозначен в нижней части Arduino)
* SI: контакт 9-> SI (выберите интерфейс; GND = SPI, VDD = I2C
* IRQ: контакт 2-> IRQ
* GND: GND --> CS (вытяните CS на землю, даже если он не используется)
* GND: GND-> GND
* 5 в: 5 В --> (для) Arduino I/O-при 5 В, поэтому плата питания от 5 В. Можно использовать 3,3 В с должным и т. Д.
Сначала вам нужно использовать llC.ino, чтобы найти llCaddress датчика AS3935
Затем вам нужно изменить адрес ООО в AE_AS3935DEMO-.ino, загрузите код и откройте последовательный монитор, выберите 9600 бод.
В моем чехле я изменил линию 11 и линию 66 на Ox03
11 # define as3935 _ adrs Ox03
66 проводов. Запись (Ox03);
Ниже приведен результат
Кодовая ссылка
Https://tinyurl.com/yx4jnu4t
Github link
Https://github.com/raivisr/AS3935-Arduino-Library
Часто задаваемые вопросы:В:Здравствуйте, я купил этот модуль. Можете ли вы объяснить мне, нужна ли калибровка? Также есть ли у него возможность настройки конденсатора с шагом 8 ПФ? СпасибоО:Да, требуется калибровка, вы можете найти код здесь https://tinyurl.com/AS3935-light-detectorВ:Я хочу знать, можно ли использовать плату as3935 для переключения одного реле, когда происходит молния, без платы ardino, я хочу, чтобы она использовалась для отключения дома или здания Главного электричества через реле контактора изолятора, может быть полезен или нет.О: вам также нужно использовать arduino, плата arduino-это основная плата, вам нужно загрузить код на плату arduino, чтобы управлять датчиком и релейным модулем as3935.В:Что насчет некоторых инструкций по подключению, кода или данных от поставщика? Я не могу заставить его работать должным образом, я должен что-то делать не такО: вы можете сначала проверить это: https://tinyurl.com/AS3935-light-detectorВ:Мне нужна информация о емкости, пожалуйста, пришлите мне эту информацию.О:Проверьте: http://s5.ecpperp.com/flyfun/data/upload/product_img/190527/FZ3480-6.jpg_.webpВ:Я считаю, что на этом датчике есть проблема с калибровкой. Кажется, он не работает, и при подключении (при должном напряжении 3,3 В) датчик AS3935 выводит тысячи тревог, как показано ниже; [14:48:15][I][as3935:041]: нарушение было обнаружено [14:48:15][I][as3935:041]: нарушение было обнаружено [14:48:15][I][as3935:041]: нарушение было обнаружено 14:48:22][W][i2c:073]: полученный NACK по передаче данных по адресу 0x03 [14:48:22][W][as3935_i2c:029]: Не удалось прочитать!О:Если вы используете Arduino IDE, загрузите код для сканирования адреса IIC. При тестировании не прикасайтесь к модулю.
