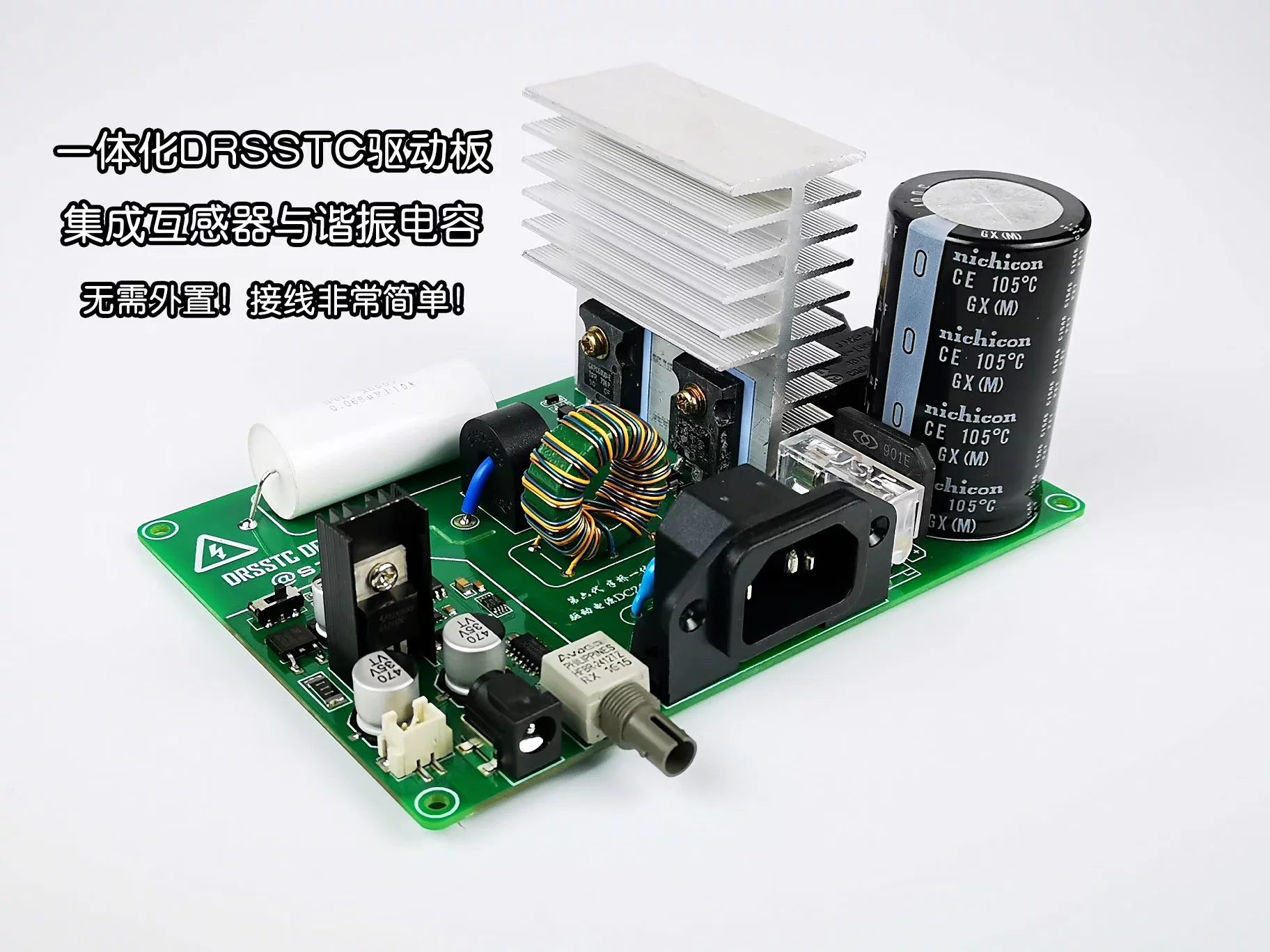

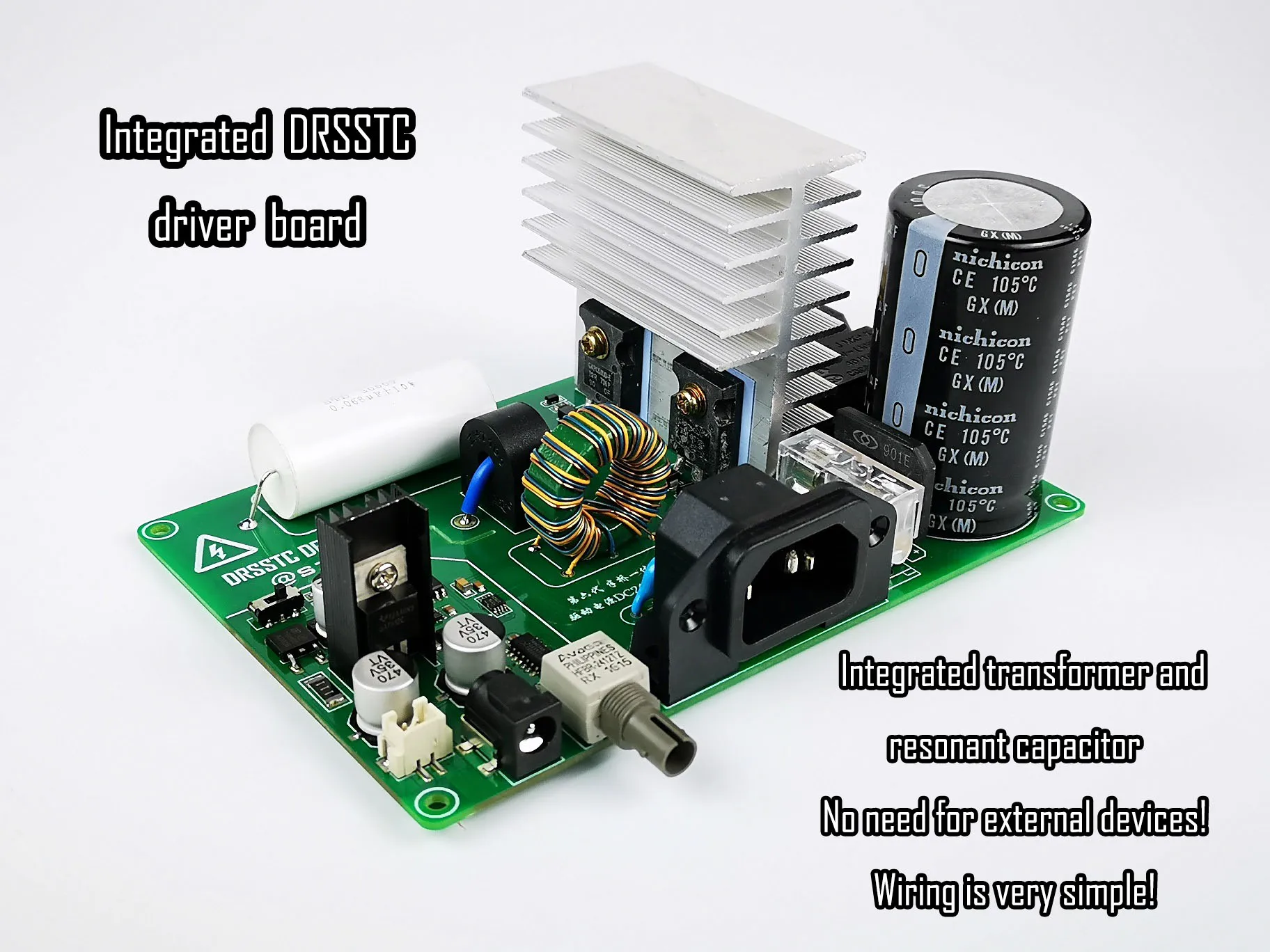

Плата драйвера имеет простую проводку и проста в использовании, и решает проблему модульной комбинации, необходимой для производства небольших DRSSTC. Интегрированный плата драйвера не только включает в себя материнскую плату цепи постоянного тока и полу-мостовой инвертор цепи, но также включает в себя резонансный конденсатор с алюминиевой крышкой и сигнал трансформатор. Плата водителя! Нет необходимости в внешнем! Он может быть напрямую питается от электричества города, и дуга может достигать около 35 см! Нет необходимости в автоматическом регуляторе напряжения для питания!
Продукция включает: 1 готовая плата драйвера, 1 7025 охлаждающий вентилятор, 2 предохранителя, 4 м3 приводная плата с медными столбами и 4 м3 винтов.
Примечание: схематические схемы и техническая поддержка не предоставляются.

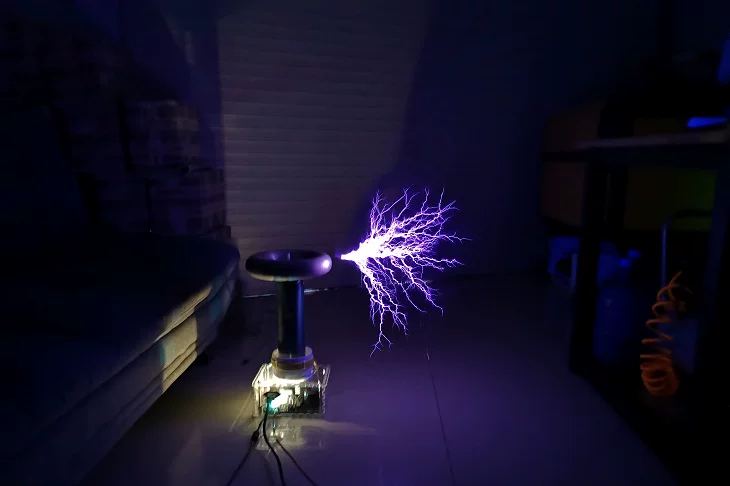

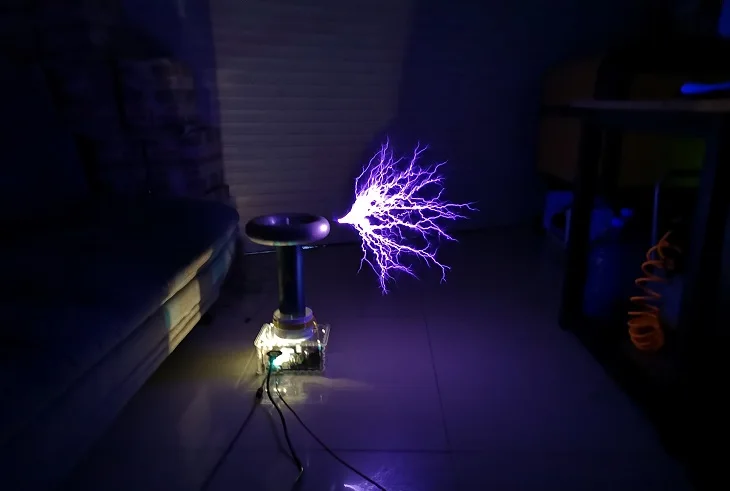

Изображение бегущего эффекта готового продукта, сделанное с помощью этой платы драйвера:
Основное содержание руководства для платы водителя:
Отказ от ответственности:
Катушка Tesla-это специальный тип высоковольтного оборудования. Производство и эксплуатация катушки Tesla могут привести к личным повреждениям или повреждению собственности. Последствия не имеют ничего общего с разработчиком и продавцом этого оборудования.
Меры предосторожности для использования и предупреждения безопасности:
Пожалуйста, обратите внимание на безопасность электричества. Катушка Tesla генерирует чрезвычайно высокое напряжение и высокочастотную дугу. Не прикасайтесь к выходной дуге катушки Tesla. Как только вы прикоснетесь к дуге, вы можете быть сожжены. Самый худший чехол-это то, что вы получите потенциальную опасность для жизни электрошоков!
Плата привода в режиме включения также опасна. На приводной плате установлены конденсаторы с очень большой емкостью! Поэтому прямой контакт с приводной платой после включения питания запрещен! Когда плата привода выключена, рекомендуется сначала выключить источник питания, подождите, пока выходная дуга катушки Tesla исчезнет, а затем отключите питание привода, И пусть плата привода будет стоять не менее 5 минут. Это гарантирует, что заряд, хранящийся в конденсаторе для хранения энергии, может быть выпущен безопасно! Не допускается короткое замыкание заряда вручную, так как это повредит конденсатор для хранения энергии!
Используйте rs в возрасте до 18 лет, чтобы использовать его под наблюдением опытного взрослого!
Когда катушка Tesla работает, она генерирует сильное магнитное поле и сильное электрическое поле. Это вызовет ток на окружающих металлических предметах, включая провода, кабели и ближайшее электронное оборудование, и генерирует сильное электромагнитное излучение! Таким образом, запрещено использовать катушки Tesla, когда вокруг имплантируются/не имплантируются переносчики электронного медицинского оборудования! Те, у кого есть кардиостимулятор, запрещено использовать его! Люди с кардиостимуляторами, пожалуйста, держитесь подальше от оборудования!
Шум на выходе катушки Tesla очень громкий. Рекомендуется подготовить затычки для защиты ваших барабанов!
Высокотемпературный и дуговой выход высокого давления катушки Tesla вызовет газ в воздухе для формирования других соединений, включая оксиды озона и азота. Вы будете пахнуть этим запахом, когда катушка Tesla работает, поэтому, пожалуйста, держите катушки Tesla, рабочая среда хорошо проветривается, чтобы предотвратить накопление резких запахов, таких как озон и оксиды азота!
Высокотемпературная дуга катушки Tesla может воспламеняться легковоспламеняющимися предметами, включая твердые вещества, жидкости, газы и т. д. Поэтому запрещено размещать огнеопасные и взрывоопасные предметы вокруг рабочей среды катушки Tesla и размещать соответствующие объекты пожаротушения на рабочем месте!
Когда катушка Tesla работает, компоненты питания, радиатор и другие части будут генерировать тепло. Необходимо убедиться, что вентилятор охлаждения находится в рабочем состоянии в течение всего рабочего процесса при длительной работе! Чрезмерная рабочая температура сожжет драйвер платы!
После того, как катушка Tesla заряжена и работает, пожалуйста, не прикасайтесь непосредственно к вторичной катушке. В вторичной катушке будет определенное индуцированное напряжение. Не отключайте провод заземления напрямую. Дайте ему стоять не менее 30 минут и дождитесь, пока заряд будет выпущен естественным образом!
Краткое описание отладки платы драйвера:

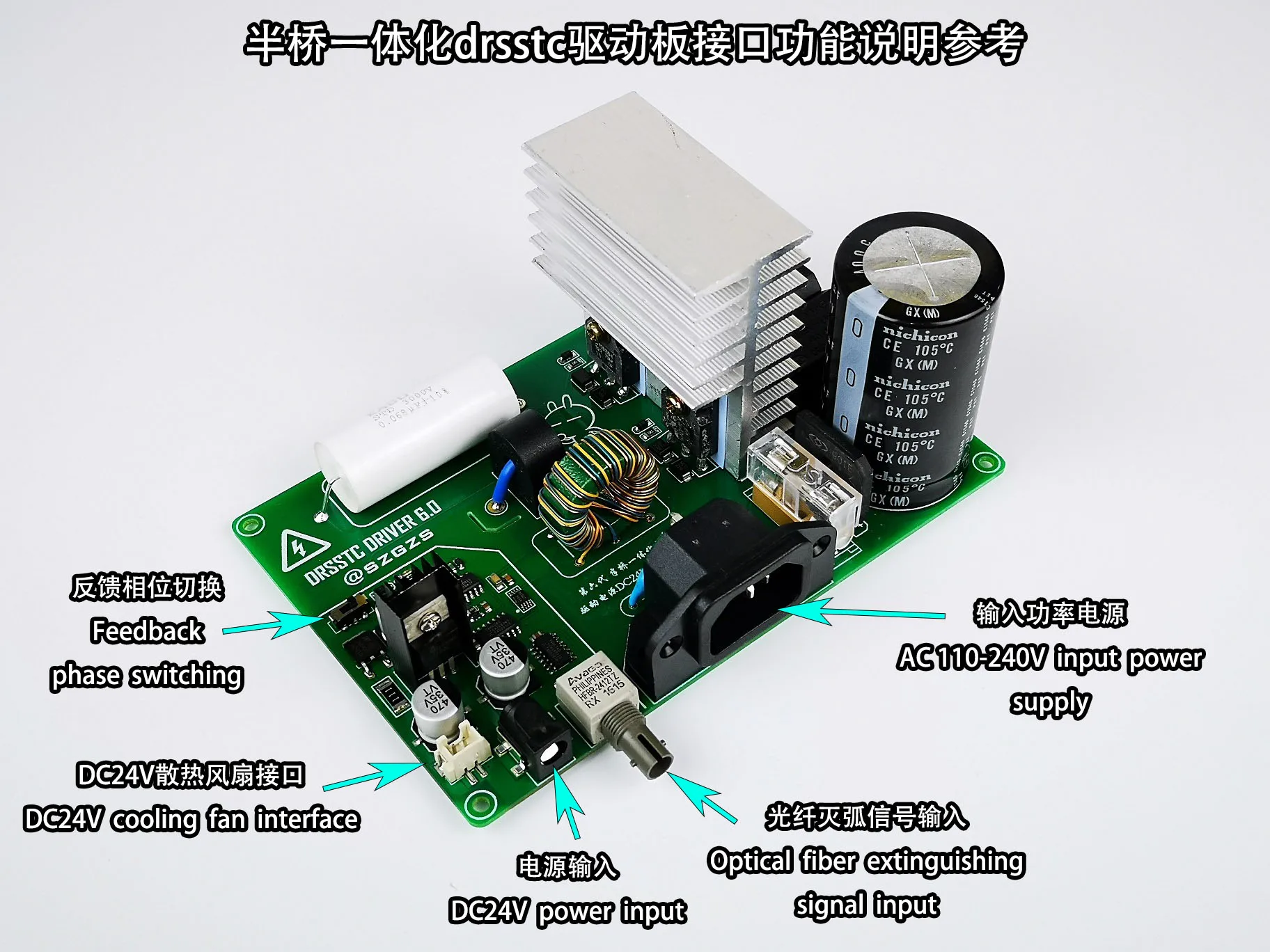

Включите питание привода, обратное соединение запрещено, обратное соединение будет гореть! После того, как питание привода правильно подключено, индикатор LED1 на плате привода всегда будет включен, что означает, что привод работает нормально!
Подключите сигнал управления оптическим волокном, индикатор LED2 будет мигать в соответствии с частотой входного сигнала, что означает, что рабочий сигнал передается нормально! Так как конструкция платы драйвера не имеет функции защиты от перегрузки по току, необходимо ограничивать сигнал импульсного управления. Здесь я предоставлю справочное значение: максимальная ширина импульса в режиме фиксированной частоты составляет 50 долл. сша, максимальная частота-450 гц, а максимальная ширина импульса в музыкальном режиме-25 долл. сша. Если вы приобрели соответствующий контроллер одновременно, я помогу вам установить частоту ширины импульса в соответствии со справочным значением!

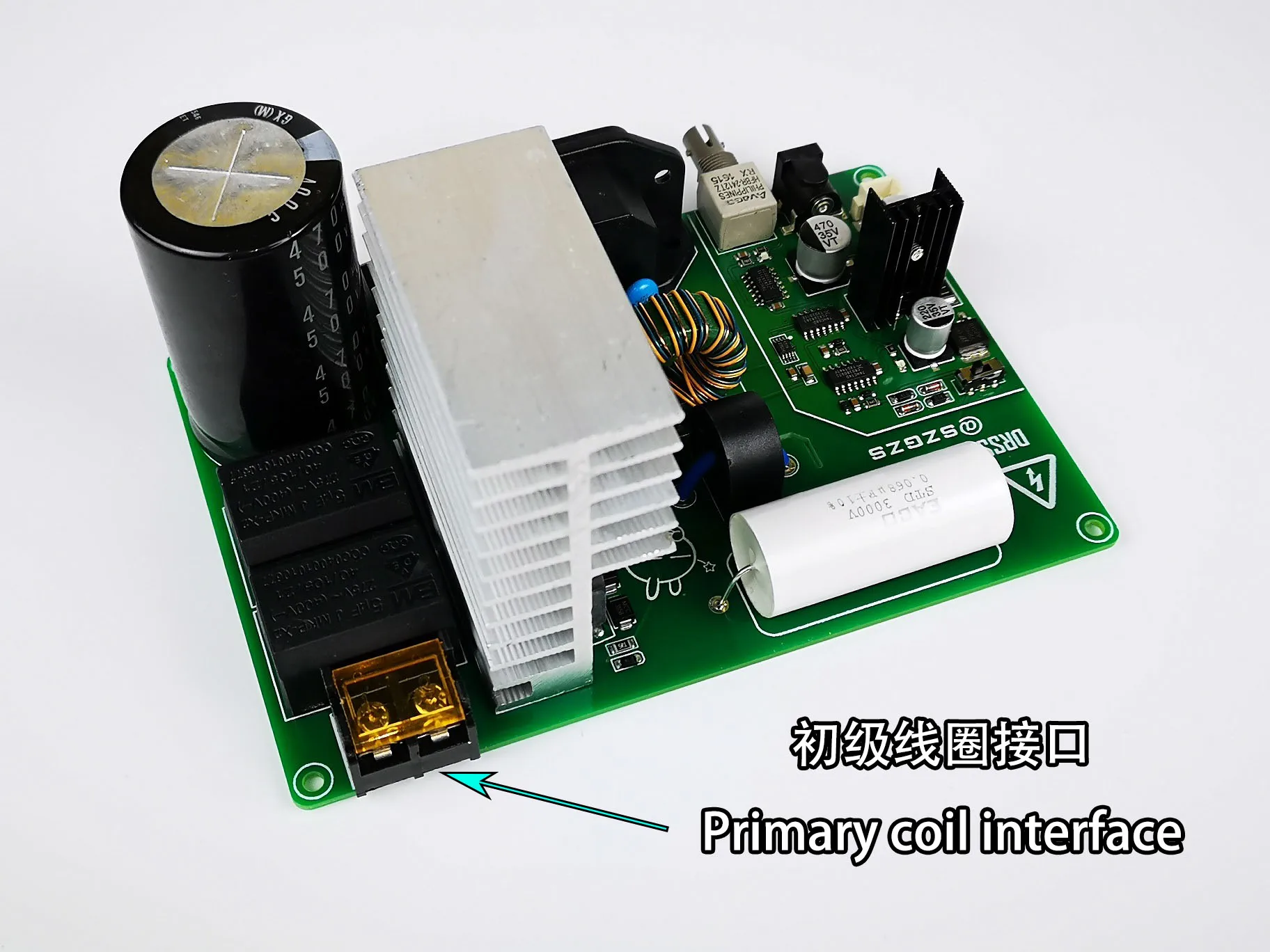

Подключите первичную катушку к клемме, напечатанной на основной плате привода, и обратите внимание на направление намотки основной катушки, чтобы соответствовать направлению вторичной катушки!
Рассчитать естественную частоту вторичной катушки. Поскольку полумост питания использует IGBTs, рекомендуется подавить естественную частоту вторичной катушки ниже 200 кгц. Естественная частота вторичной катушки может быть получена через фактические испытания, и генератор сигнала и осциллограф необходимы. Конкретный метод тестирования: подключите генератор сигналов и провод заземления осциллографа вместе, подключите выходной терминал сигнала генератора сигнала к заземляющему проводу вторичной катушки, И отрегулируйте входной сигнал терминала осциллографа на фиксированное расстояние около 10 см от верхней части вторичной катушки. Амплитуда выходного сигнала генератора составляет около 10 в, или квадратная волна, или синусоидальная волна может быть выходной. Отрегулируйте частоту генератора сигнала, чтобы найти максимальную точку амплитуды, отображаемую осциллографом. Выходная частота генератора сигнала в это время является естественной частотой вашей вторичной катушки.! Следует отметить, что близость человеческого тела и тестовая среда также повлияют на результаты теста! Поэтому рекомендуется тестировать в открытой среде, а расстояние между человеческим телом и вторичной катушкой составляет не менее 1 метра! Для обеспечения точности результатов теста!
Приводная плата имеет резонансный конденсатор с емкостью 0,068 микрофарадов. Отрегулируйте первичную индуктивность так, чтобы частота первичного резонанса соответствовала естественной резонансной частоте вторичной катушки. Первичная индуктивность может быть протестирована цифровым мостом! Поскольку первичное резонансное напряжение является относительно высоким, пожалуйста, не наматывайте непосредственно на вторичную катушку. Должно быть определенное безопасное расстояние между первичной и вторичной катушкой, чтобы избежать зажигания и утечки!
Здесь я предоставлю официальные первичные и вторичные параметры: основная катушка использует каркас пвх диаметром 110 мм и использует 1 квадратную проволоку для ветра 7 витков. Вторичная катушка использует 75 мм диаметр пвх скелета, использует 0,14 мм эмалированный провод, плотно обмотанный 265 мм, вторичная катушка должна быть изолирована, И поверхность должна быть распылена или почищена изоляционной краской. Запрещено использовать электрическую ленту для подкручивания вторичной катушки! Верхний конец вторичной катушки принимает алюминиевое или нержавеющее кольцо с диаметром 230 мм и диаметром трубы 50 мм. (Согласно этому параметру, резонансная частота первичной и вторичной катушки составляет около 180 кгц, будут некоторые неопределенные факторы, и будет определенная ошибка в резонансной частоте, только для справки!)
При включении источника питания для отладки вы можете сначала использовать автоматический регулятор напряжения для медленного увеличения напряжения, но напряжение не может быть слишком низким, И эффект слишком низкого напряжения не очевиден. Рекомендуется увеличить тест на низкое напряжение от 120 в до 220 в, контролируя ширину импульса сигнала и частоту следует отрегулировать от малого до большого. Не имеет значения, если у вас нет автоматического регулятора напряжения, вы также можете использовать 220 в питания напрямую, но убедитесь, что основной резонанс верен!
После нормального резонанса дуга составляет около 35 см, а максимальная может достигать 40 см. Если дуга слишком короткая, пожалуйста, проверьте, хорошо ли заземлен вторичный провод катушки. Земля может быть подключена к большому металлическому объекту или может быть заземлена только с помощью стальных стержней. Сделайте выделенный заземляющий провод для двух метров! Плохое заземление также может привести к вторичной утечке или воспламенению первичного вторичного!
