RETEVIS Ailunce AY04 123 Радиолюбительская антенна с высоким усилением Яги Антенна SL16-K УКВ УВЧ рация Яги Уда Антенна Двусторонний ретранслятор

Бренд

Ailunce

Ailunce

Ailunce

Ailunce

Модель

AY01

AY02

AY03

AY04


Частота

UHF400-470 МГц

UHF400 ~ 470 МГц

UHF400 ~ 470 МГц

UHF & VHF136 ~ 174 & 400 ~ 470 МГц

Разъем

SL16-K

SL16-K

SL16-K

SL16-K

Длина

46 см/18,11 дюйма

45,2 см/17,8 дюйма

72,5 см/28,5 дюйма

92,5 см/36,4 дюйма

Складной

Нет

Да

Нет

Нет

Размер продукта

460x360x60mm

452x351x47mm

725x380x48mm

925 × 1045 × 60 мм

Размер упаковки

470*85*85 мм

455*85*50 мм

445*60*60 мм

445*100*100 мм

Вес

0,4 кг

0,4 кг

0,4 кг

0,85 кг

Коэффициент усиления

7 dBi

7 dBi

9 dBi

UHF9.5 dBiVHF11.5 dBi

Элемент

3 элемента

3 элемента

5 элементов

VHF(3 элемента)

УВЧ (5 элементов)

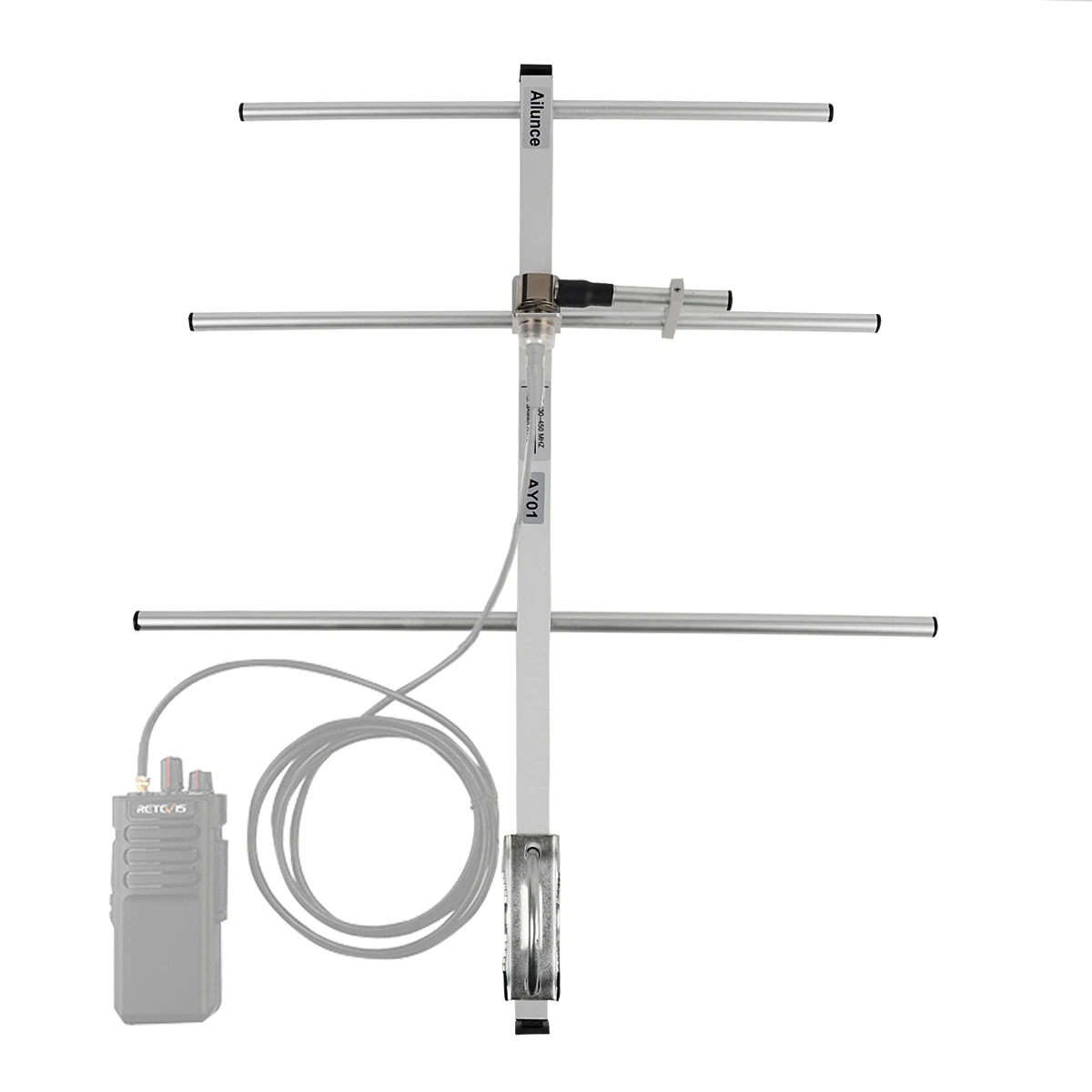

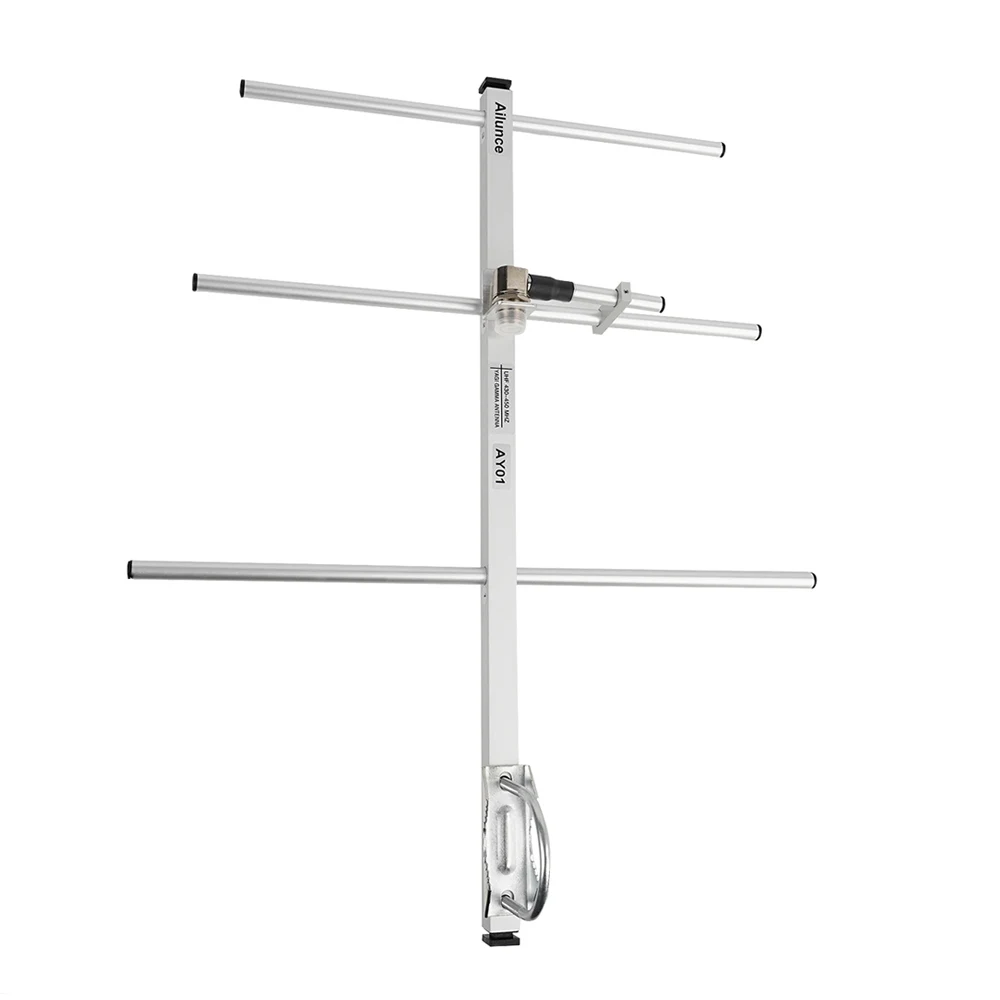

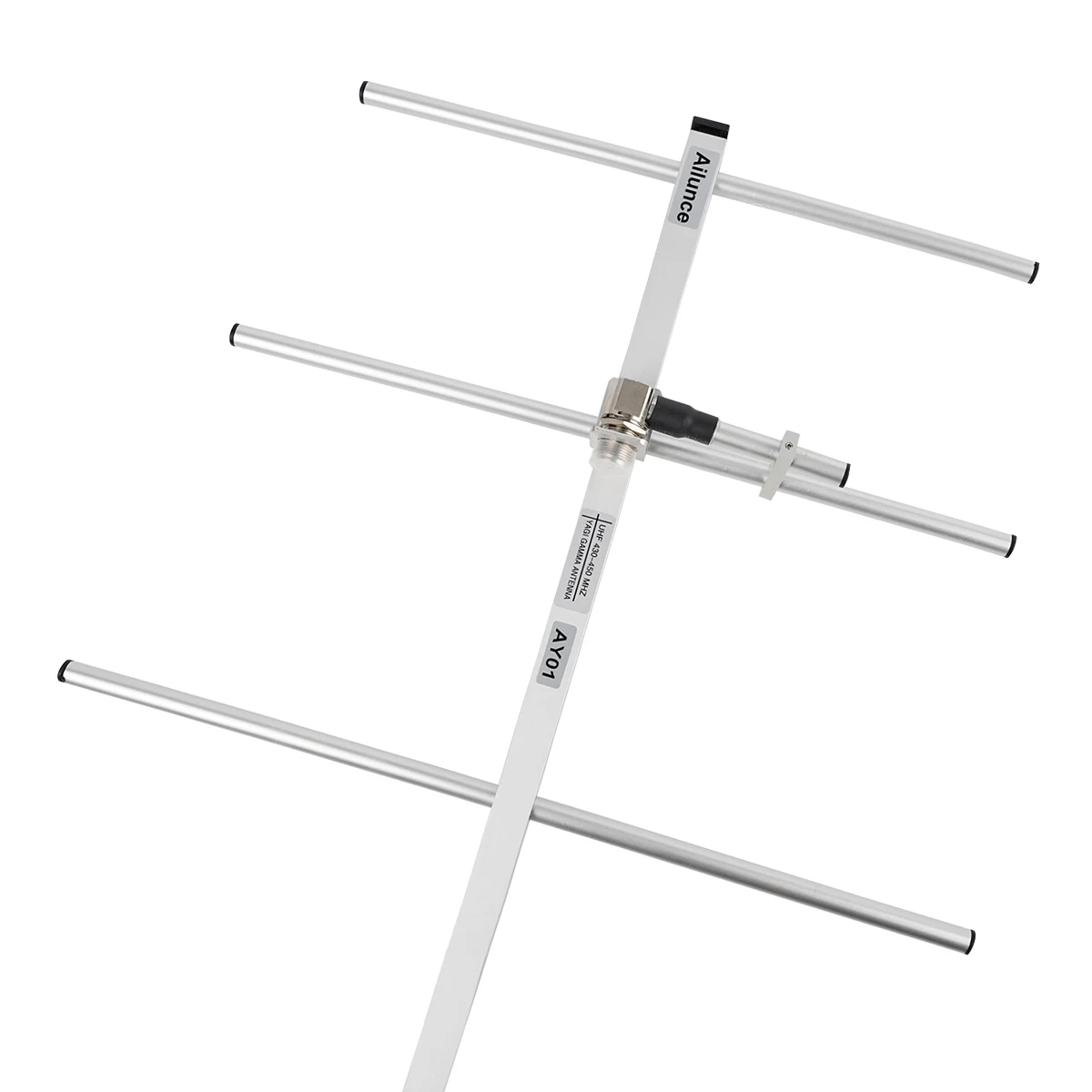

1.AY01

Описание:

Это может значительно увеличить расстояние связи, улучшить качество связи. Подходит для любителей радио, людей с высокими требованиями к качеству беспроводной связи и расстоянию.

Особенности:

С высоким коэффициентом усиления

Сильный направленность

Сильный анти-помех

Реализовать междугородной связи

Простая конструкция, легкая сборка и разборка

Легкий и прочный, легко настроить

Высокая эффективность затрат

Технические характеристики:

Бренд: Ailunce

Модель: AY01

Частота: UHF

Коэффициент усиления антенны: 7 dBi

Максимальная мощность: 50 Вт

КСВ: менее 1,2

Сопротивление: 50 Ом

Разъем: UHF Female(SL16-K)

Длина: 46 см

Примечание:Лучшая связь в диапазоне 430-440 МГц.

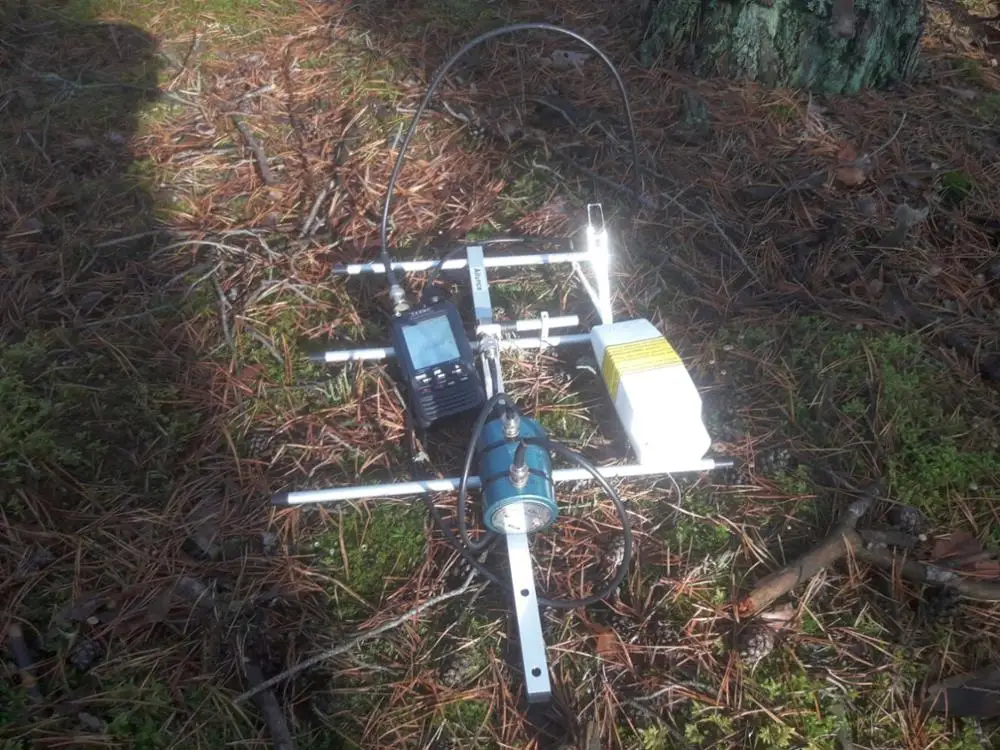

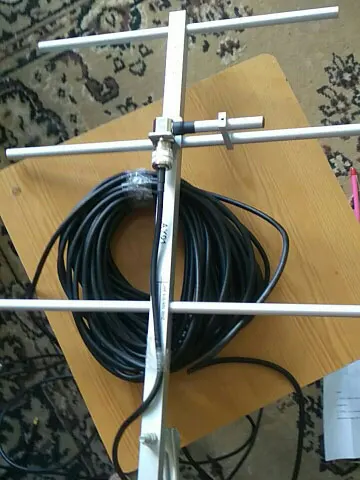

Демонстрация покупателя

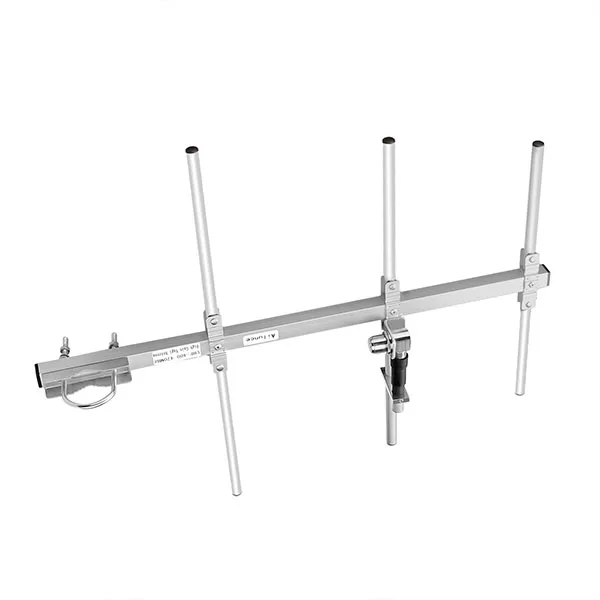

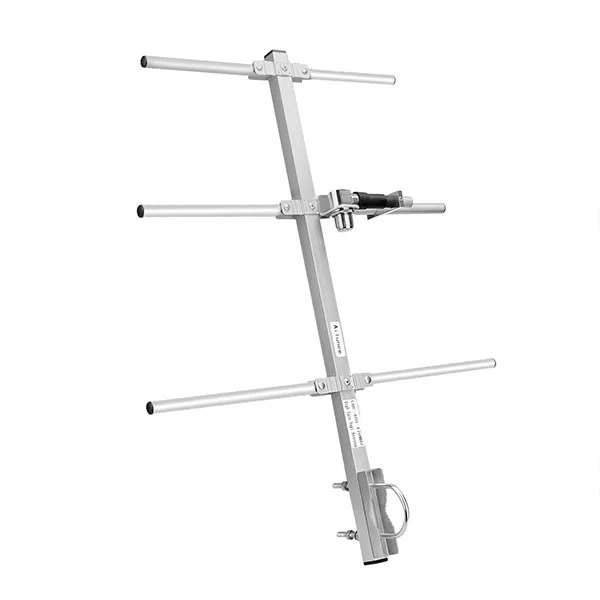

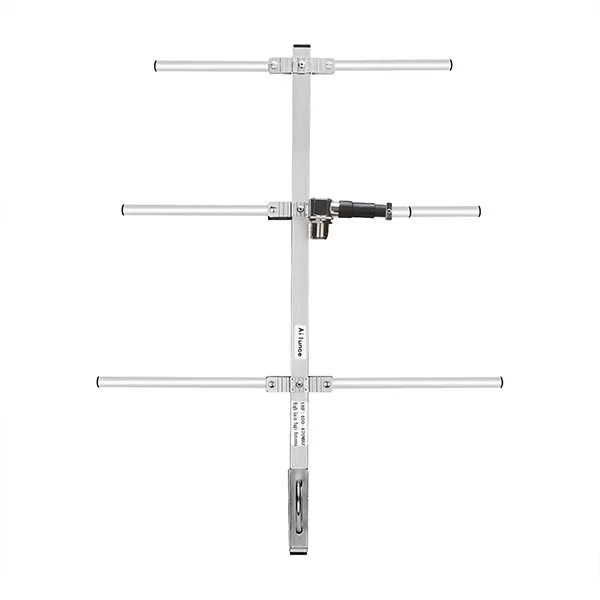

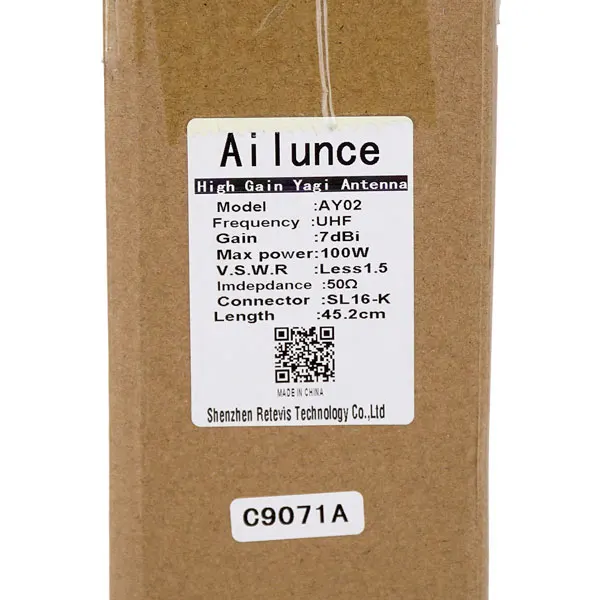

2.AY02

Бренд: Ailunce

Модель: AY02

Частота: UHF

Длина: 45,2 см/17,8 дюйма

Характеристика

• 3 элемента

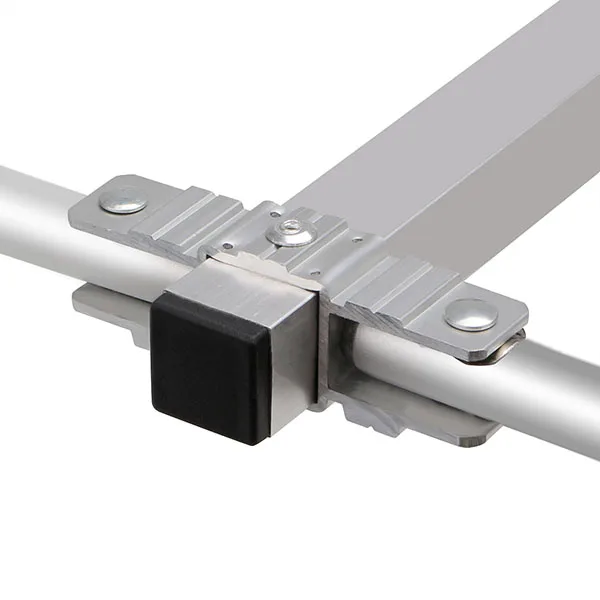

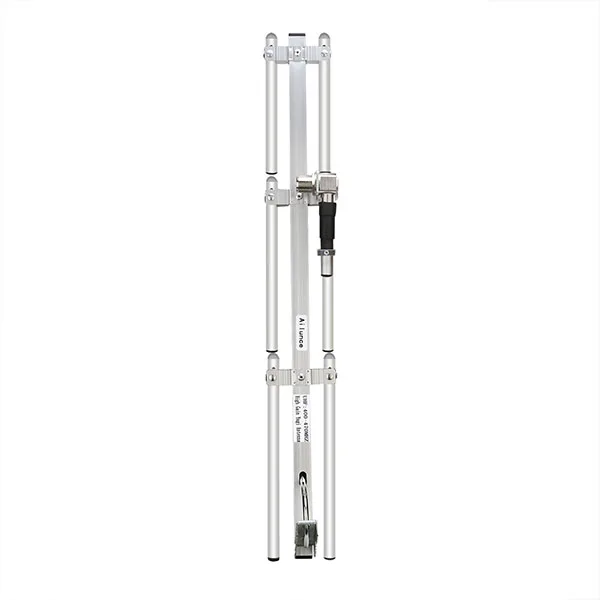

• Складной

• С высоким коэффициентом усиления

• Сильная направленность

• Сильная защита от помех

• Обеспечивает дальнюю связь

• Простая конструкция, легкая сборка и разборка

• Легкий и прочный, легко настроить

• Высокая производительность

Электрические характеристики

Частотный диапазон

400 ~ 470 МГц

Пропускная способность

20 МГц

Импеданс

50Ω

КСВН

<1,5

Коэффициент усиления

7 dBi

Поляризации

Вертикальный

Горизонтальный 3dB Ширина луча

53 °

Вертикальный 3dB Ширина луча

45 °

Спереди назад соотношение

> 15 дБ

Максимальная входная мощность-Вт

100W

Защита от света

Прямая наземная

Разъем

SL16.K

Механический Технические характеристики

Размер

452 x 351x 47 мм

Монтажного оборудования

Ø30 ~ Ø40 мм

Номинальная скорость ветра

60 м/с

Вес

0,4 кг

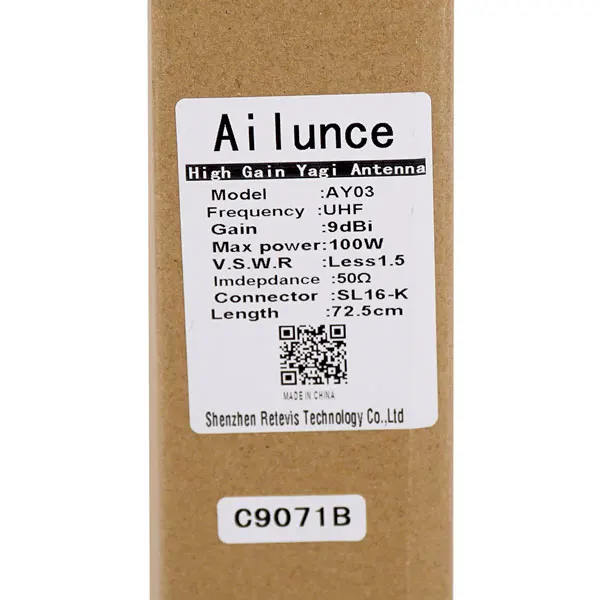

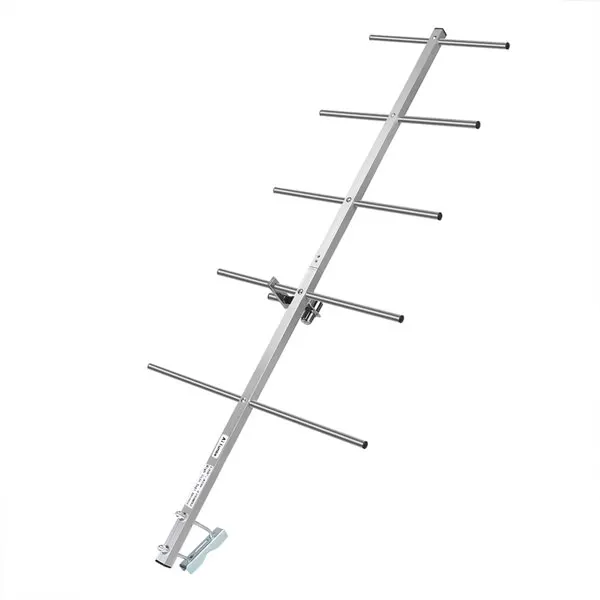

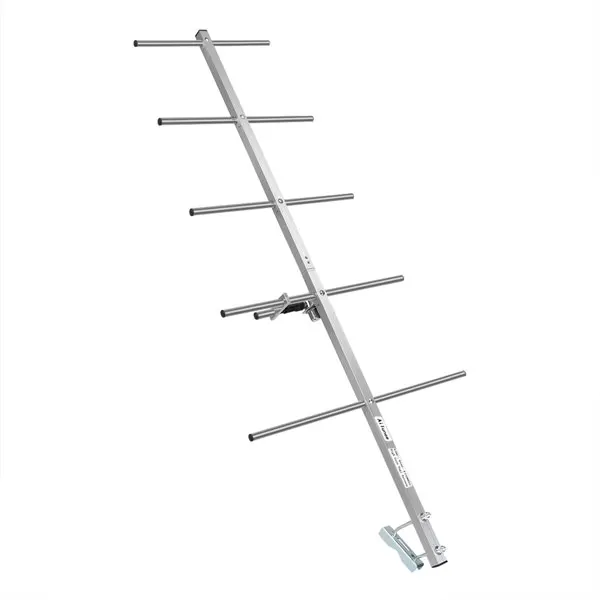

3.AY03

Бренд: Ailunce

Модель: AY03

Частота: UHF

Длина: 72,5 см/28,5 дюйма

Характеристика

• Водонепроницаемость: 5 элементов

• С высоким коэффициентом усиления

• Сильная направленность

• Сильная защита от помех

• Обеспечивает дальнюю связь

• Простая конструкция, легкая сборка и разборка

• Легкий и прочный, легко настроить

• Высокая производительность

Электрические характеристики

Частотный диапазон

400 ~ 470 МГц

Пропускная способность

50 МГц

Импеданс

50Ω

КСВН

<1,5

Коэффициент усиления

9 dBi

Поляризации

Вертикальный

Горизонтальный 3dB Ширина луча

58 °

Вертикальный 3dB Ширина луча

40 °

Спереди назад соотношение

> 15 дБ

Максимальная входная мощность-Вт

100W

Защита от света

Прямая наземная

Разъем

SL16.K

Механический Технические характеристики

Размер

725 x 380x 48 мм

Монтажного оборудования

Ø30 ~ Ø40 мм

Номинальная скорость ветра

60 м/с

Вес

0,4 кг

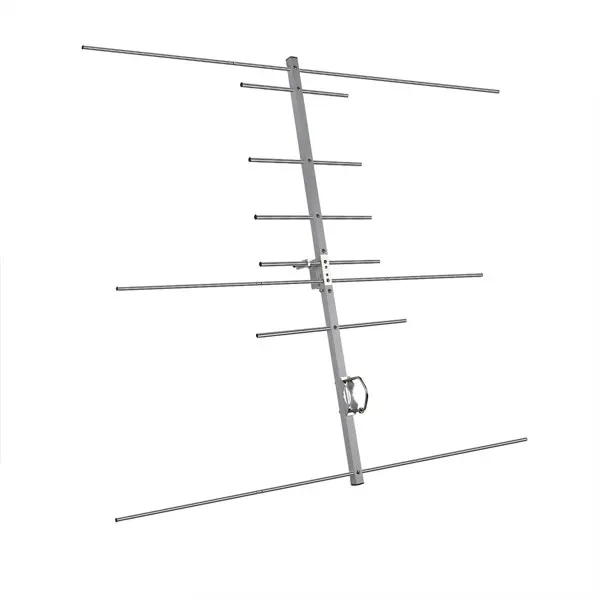

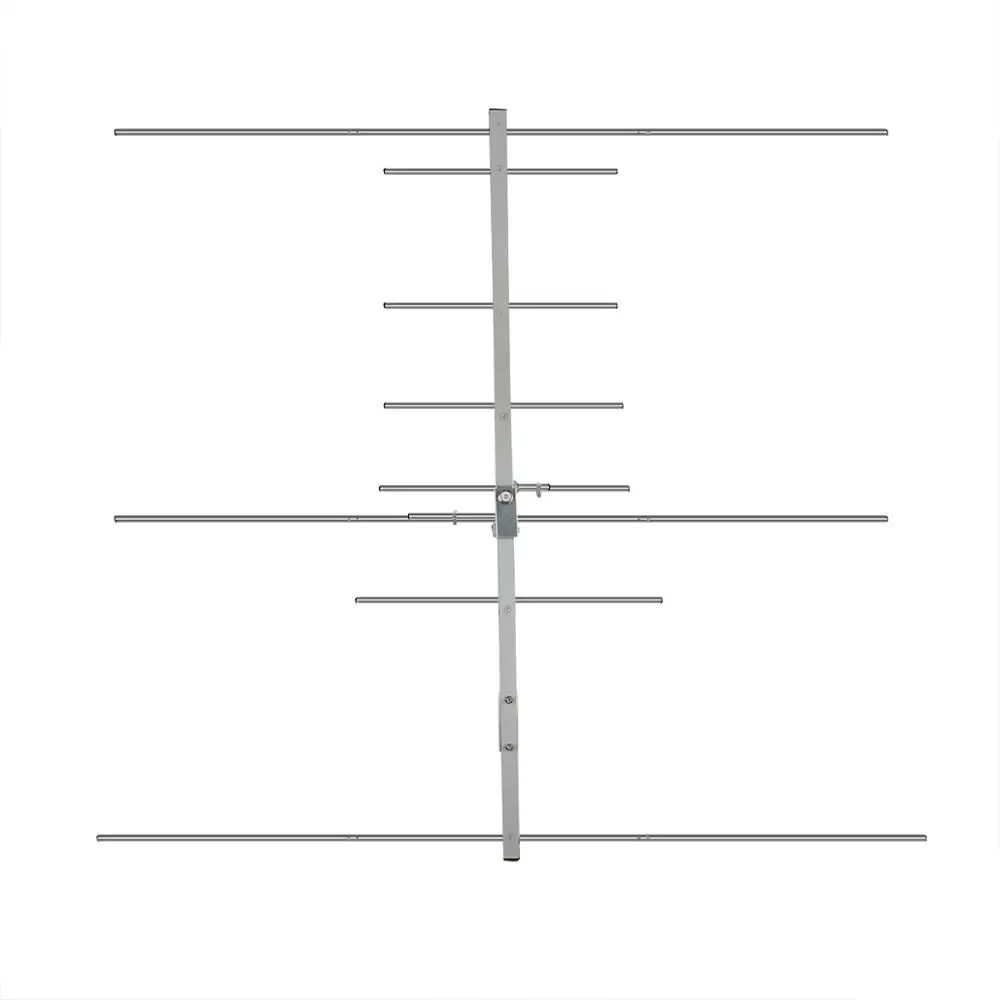

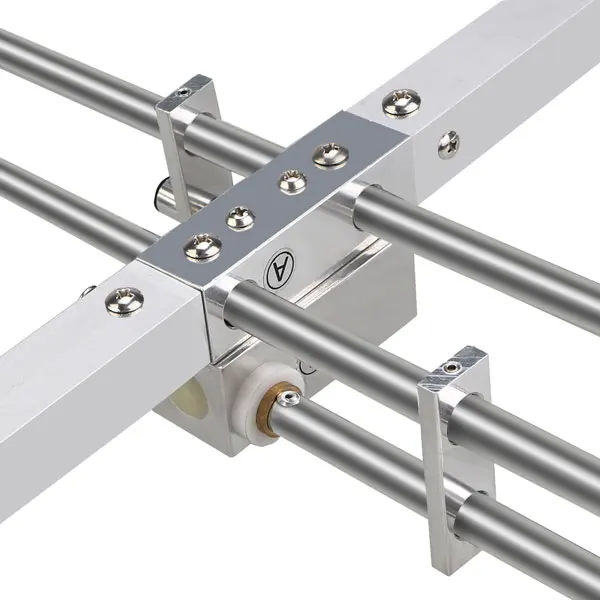

4.AY04

Бренд: Ailunce

Модель: AY04

Частота: UHF и VHF

Длина: 92,5 см/36,4 дюйма

Характеристика

• VHF(3 элемента), UHF(5 элементов)

• С высоким коэффициентом усиления

• Сильная направленность

• Сильная защита от помех

• Обеспечивает дальнюю связь

• Простая конструкция, легкая сборка и разборка

• Легкий и прочный, легко настроить

• Высокая производительность

Электрические характеристики

Частотный диапазон

144 & 430 МГц

Импеданс

50Ω

КСВН

<1,5

Коэффициент усиления

9,5 dBi/11,5 dBi

Горизонтальная ширина луча

53 °/ 45 °

Вертикальная Ширина луча

48 °/ 40 °

Поляризации

Горизонтальной или вертикальной оси транспортного средства

Спереди назад соотношение

> 12 дБ

Максимальная входная мощность-Вт

100W

Защита от света

Прямая наземная

Разъем

SL16.K

Механический Технические характеристики

Размер

925 × 1045 × 60 мм

Монтажного оборудования

Ø30-Ø60 мм

Номинальная скорость ветра

60 м/с

Вес

0,85 кг

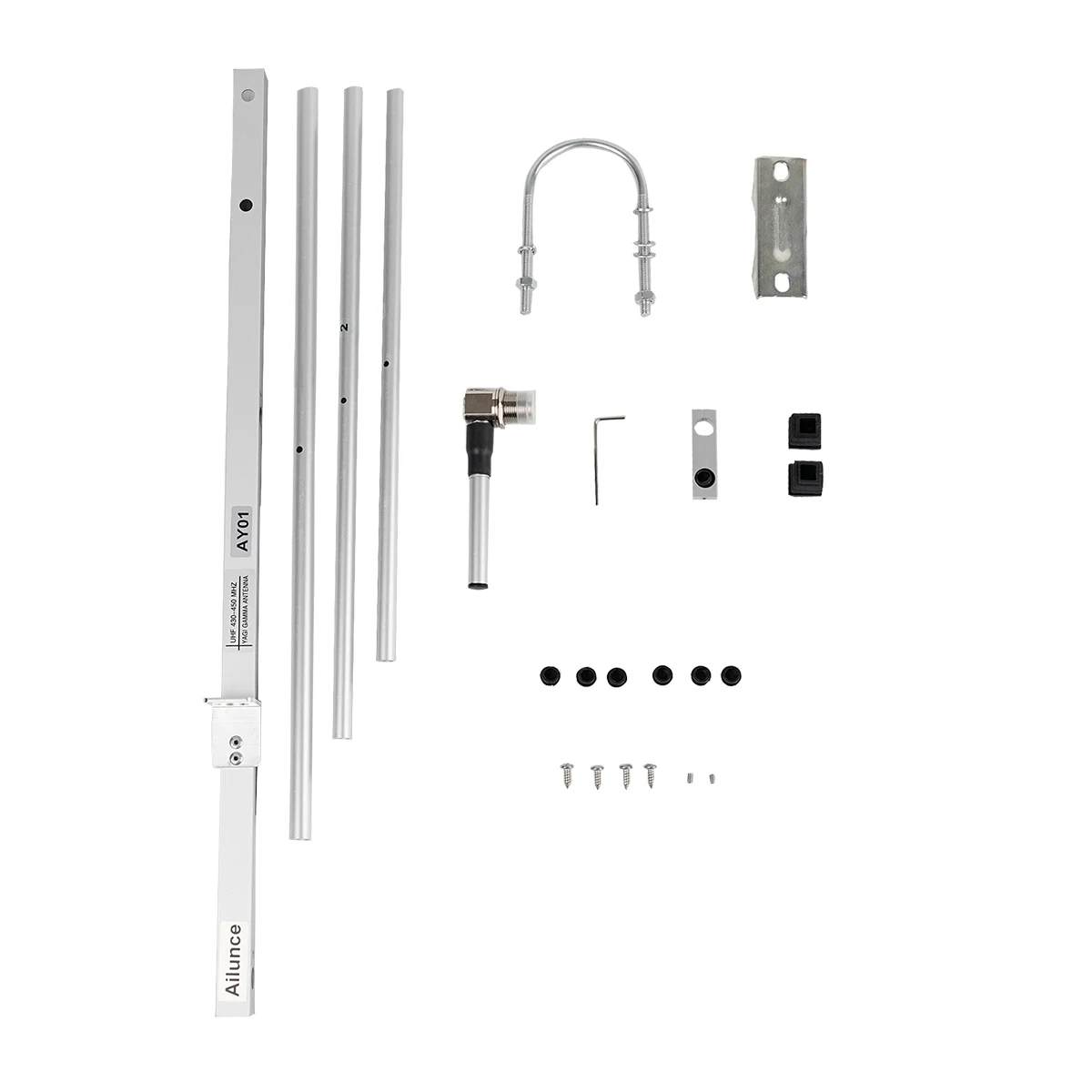

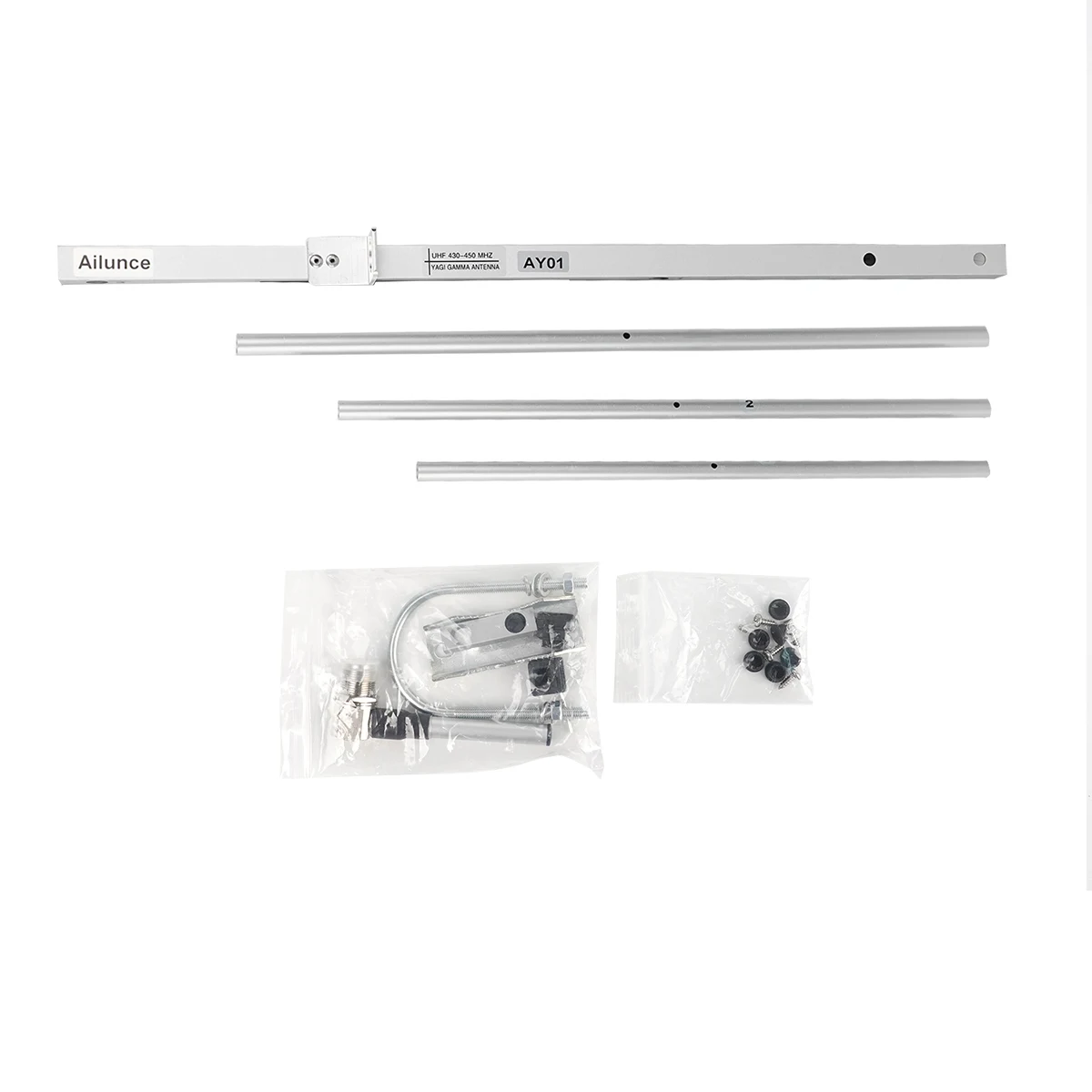

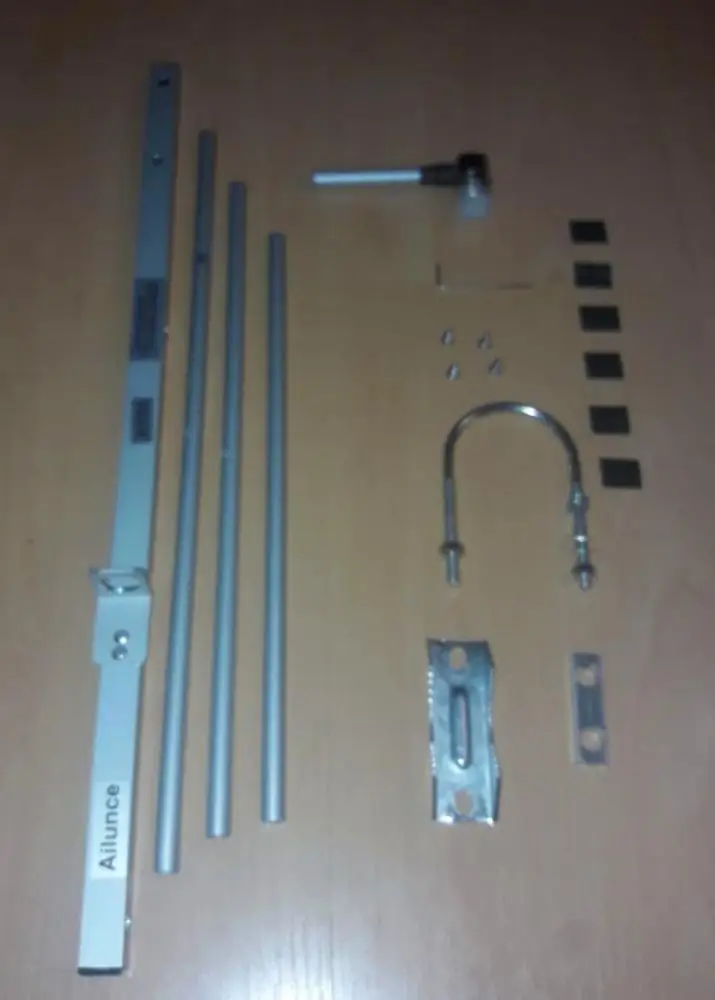

В комплект поставки входит (AY01):

1 х бум

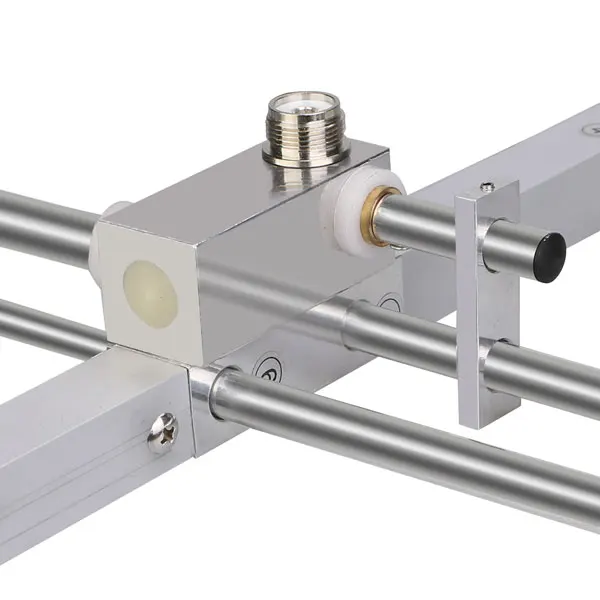

1 х приводной элемент (DE)

1 х менеджер (D)

1 x отражатель (Ref)

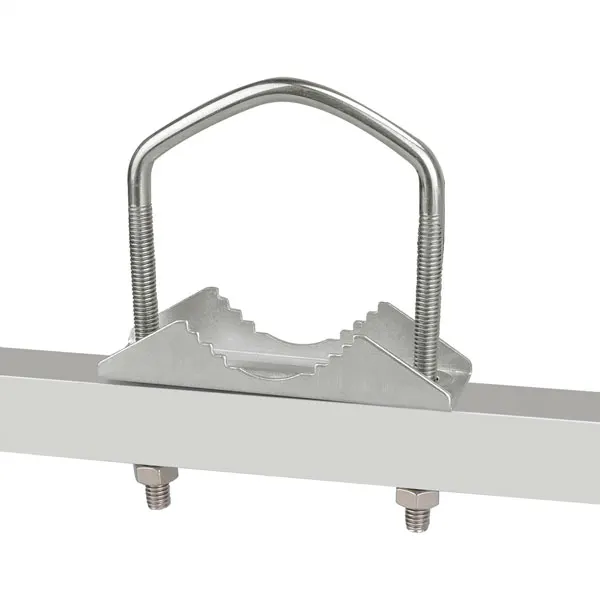

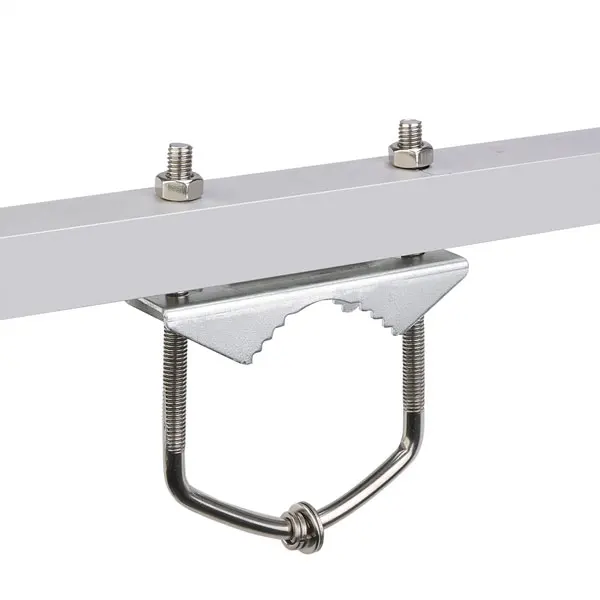

Зажим-1 шт.

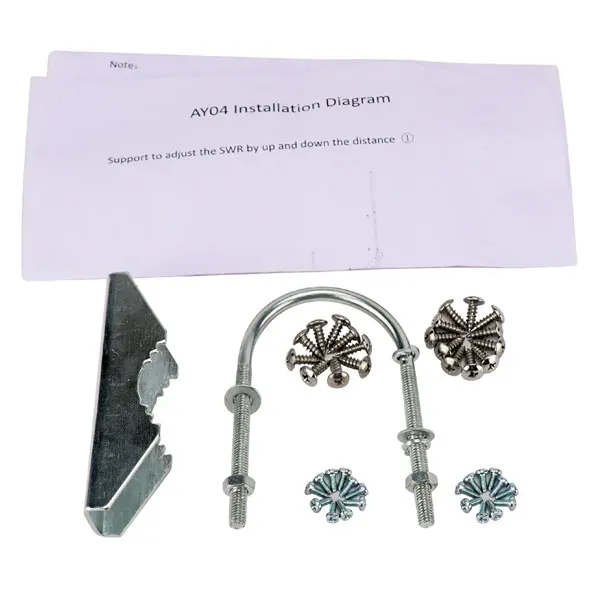

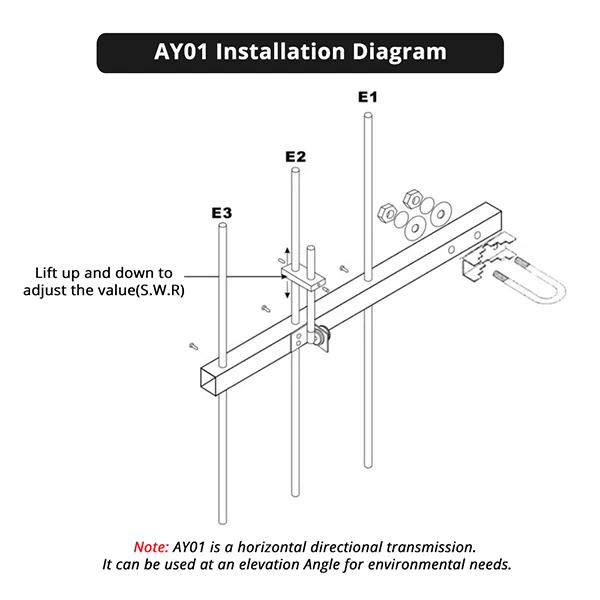

1 x схема установки

6 x с резиновым покрытием

4 x винт

Комплектация:(AY02):

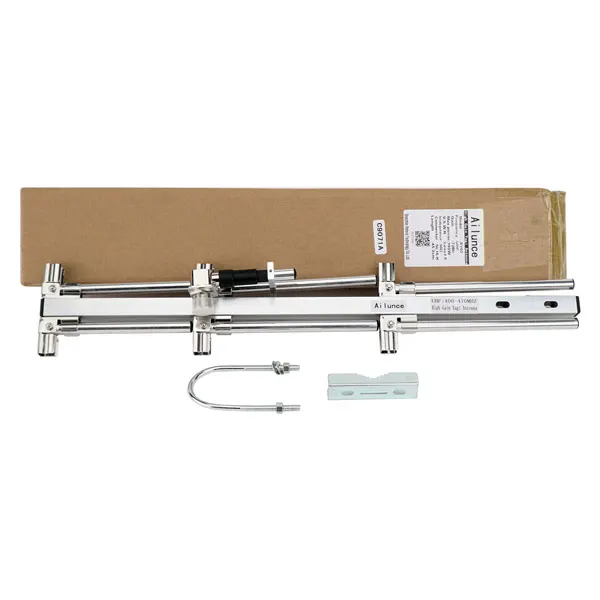

Ailunce AY02 Складная Антенна Yagi

Комплектация:(AY03):

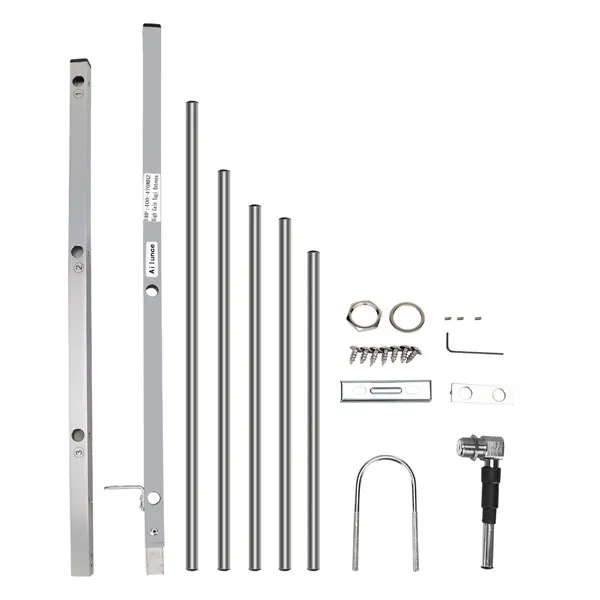

Ailunce AY03 антенна с высоким коэффициентом усиления

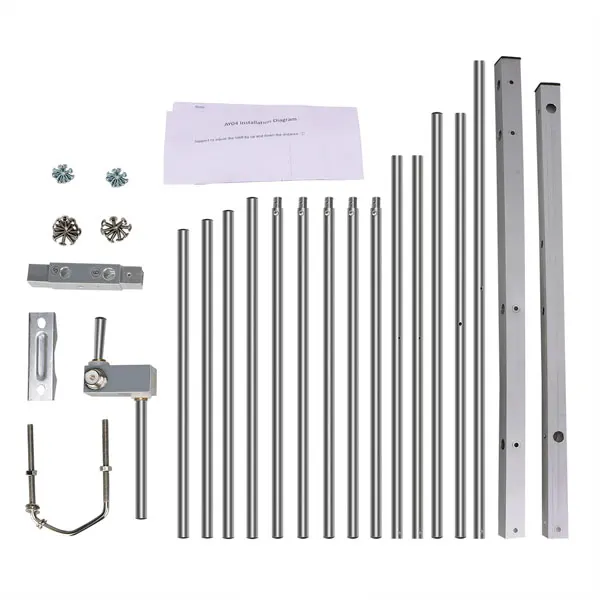

Комплектация:(AY04):

Ailunce AY04 антенна с высоким коэффициентом усиления
