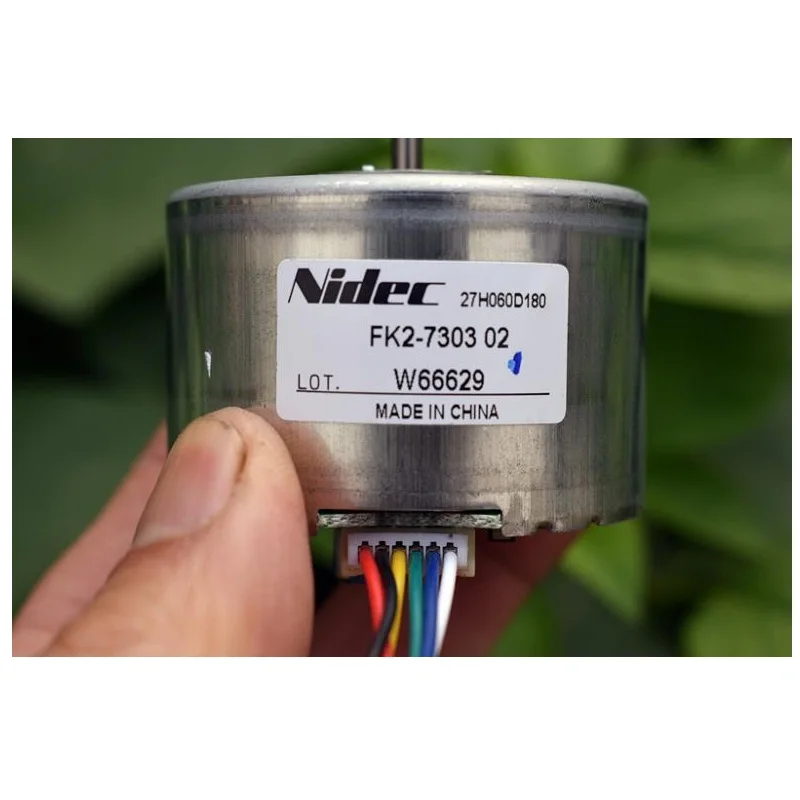

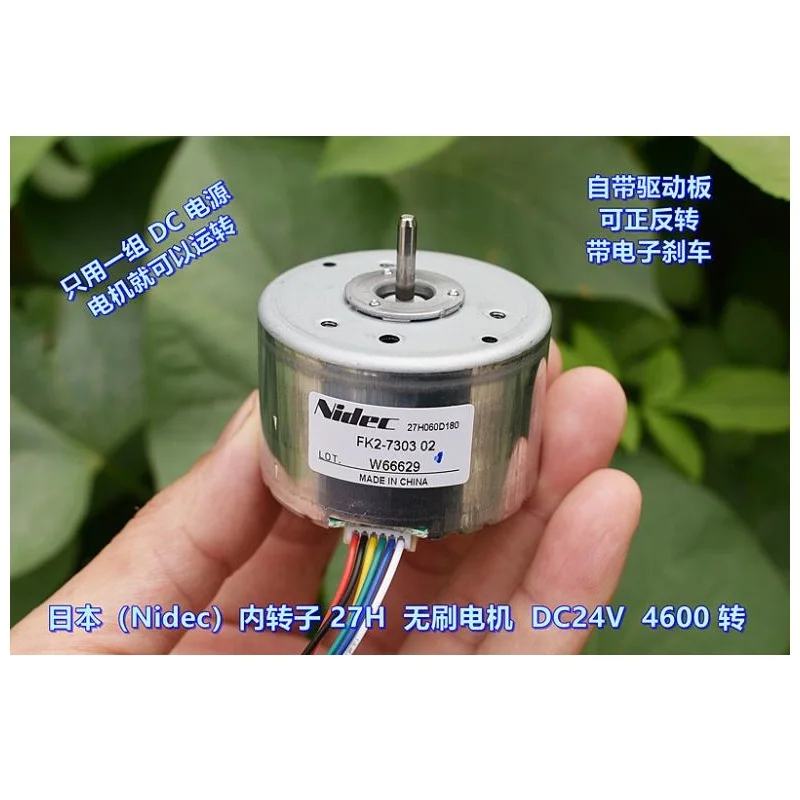

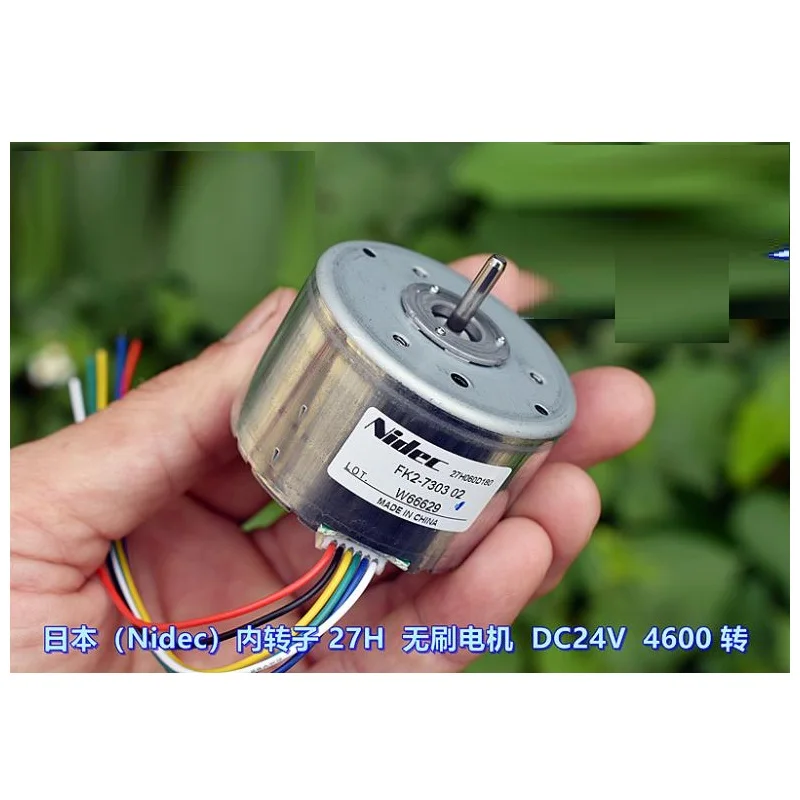

Япония (Nidec) внутренний ротор бесщеточный двигатель, Модель: 27H060D180, номинальное напряжение двигателя DC24V, применимое напряжение DC12V-24V, и соответствующая скорость составляет 2175 об/мин-4600 об/мин. Он может работать только с одним набором источника питания постоянного тока, но стартовой линии нужен резистор 10K в серии, а затем подключен к положительному полюсу. Он имеет аварийную остановку и может быть передним и обратным, но он не поддерживает контроль скорости PWM.
Примечание: Для бесщеточных двигателей постоянного тока положительные и отрицательные полюсы не могут быть изменены. Черный провод подключен к положительному электроду и белый провод подключен к отрицательному электроду. Если соединение перевернуто, плата драйвера может быть сожжена.
Двигатель поставляется без провода. Мы находим готовый провод, соответствующий двигателю из дома, поэтому цвет провода не совпадает с определением терминала двигателя. Определение провода не может быть определено цветом провода, только порядок провода определяет определение проводки, пожалуйста, обратите внимание, чтобы подтвердить правильность положительных и отрицательных полюсов перед включением питания.

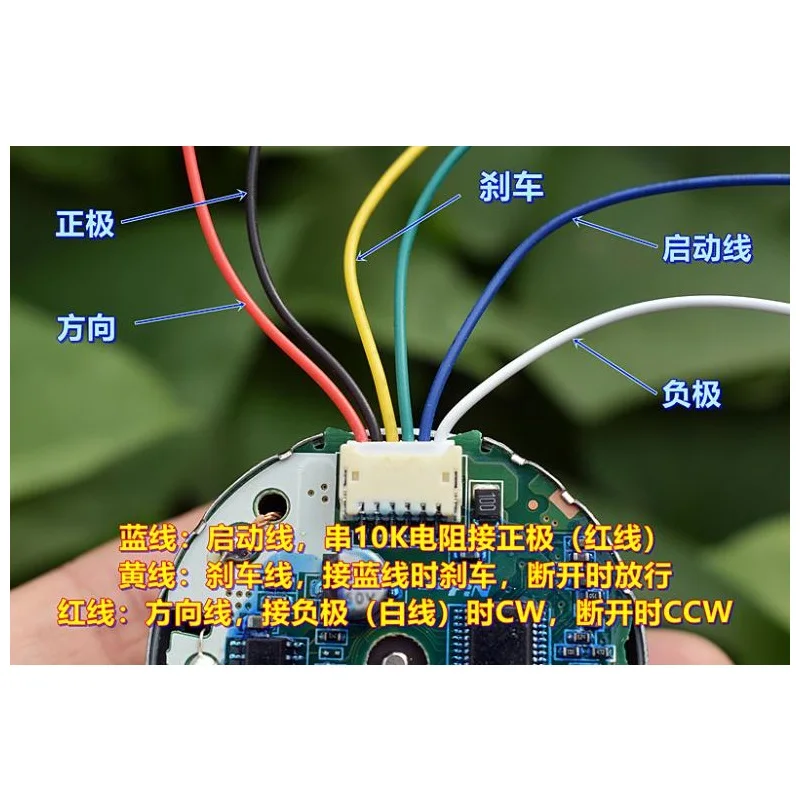

Определение проводки:
Красная линия: направление (CCW при плавании, CW при подключении к белой линии)
Черный провод: положительный источник питания
Желтая линия: Аварийная остановка (остановка при подключении к синей линии, переход при приостановке)
Зеленая линия: я не знаю цели и не провожу ее в воздухе.
Синяя линия: начальная линия (остановка при подвешивании, запуск при подключении резистора 10K к положительному полюсу)
Белый провод: отрицательный Полюс источника питания
Эти двигатели совершенно новые и в основном оригинальные. Тем не менее, поскольку они есть на складе, некоторые двигатели немного тусклые по внешнему виду, не такие яркие, как те, которые только что покидали фабрику. Пожалуйста, будьте осторожны с друзьями, у которых есть строгие требования к внешнему виду.

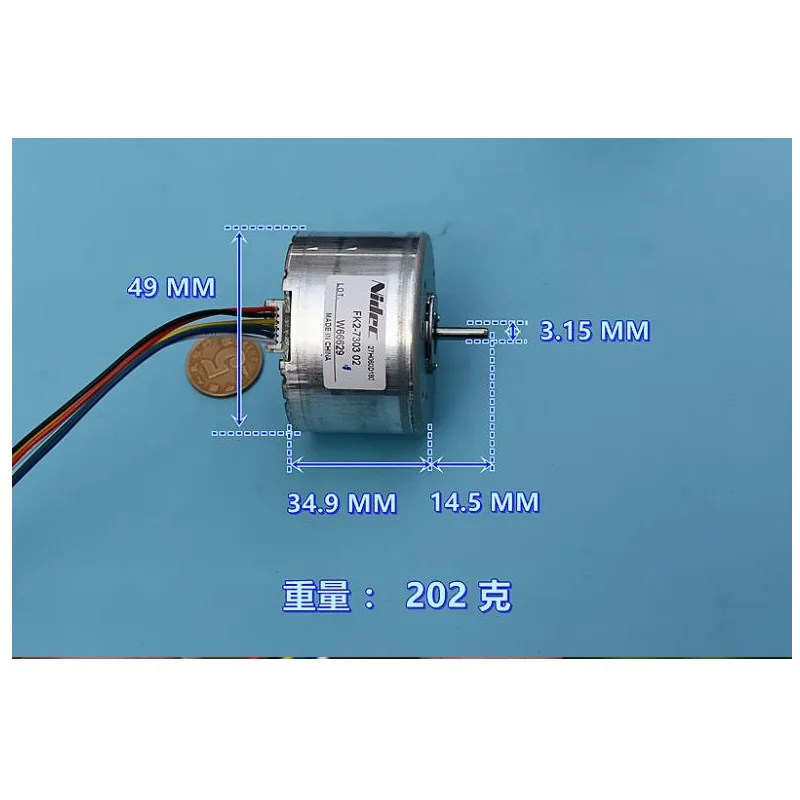

Внешний диаметр двигателя: 49 мм
Высота мотора: 31,9 мм
Диаметр вала двигателя: 3,15 мм
Выход Длина вала: 14,5 мм
Вес: 202 г
DC12V 0.15A 2175 об/мин
DC18V 0.18A 3360 об/мин
DC24V 0.21A 4600 об/мин (номинальное напряжение)
Напоминаем еще раз: бесщеточный двигатель постоянного тока, положительные и отрицательные полюсы не могут быть изменены, черный провод подключен к положительному полюсу, а белый провод подключен к отрицательному полюсу. Обратное соединение сгорит плата драйвера. Синяя линия (начальная линия) должна быть соединена с положительным полюсом с резистором 10K для запуска.
