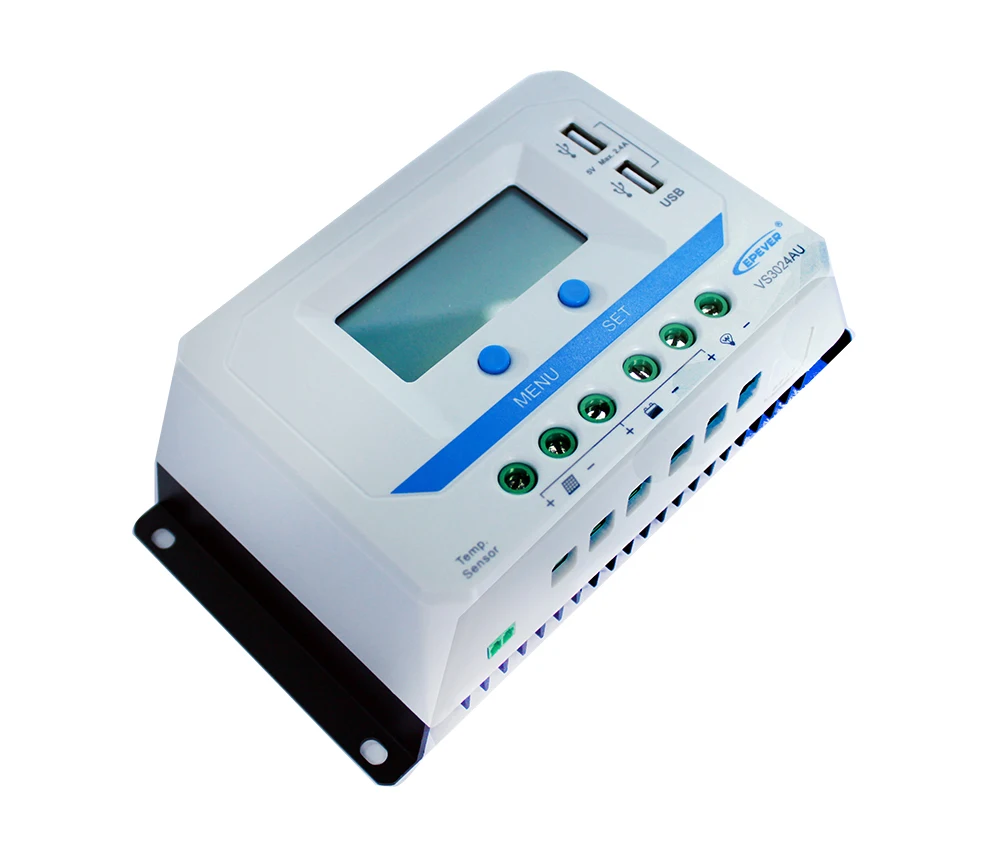

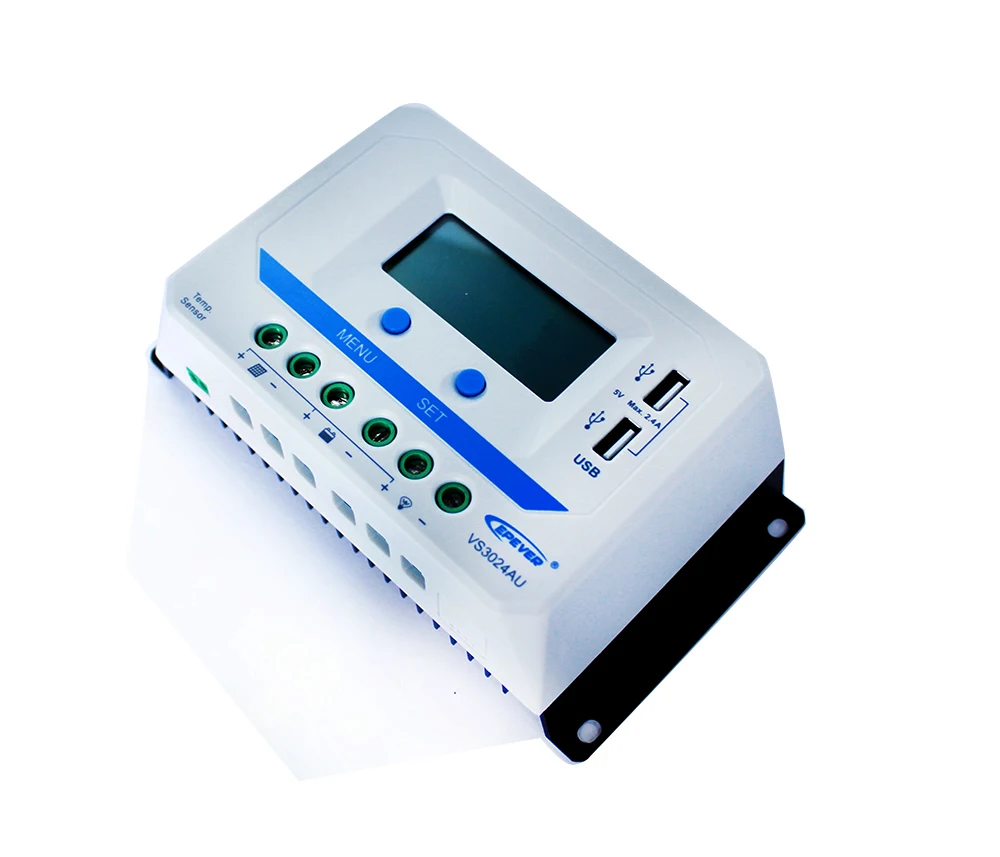

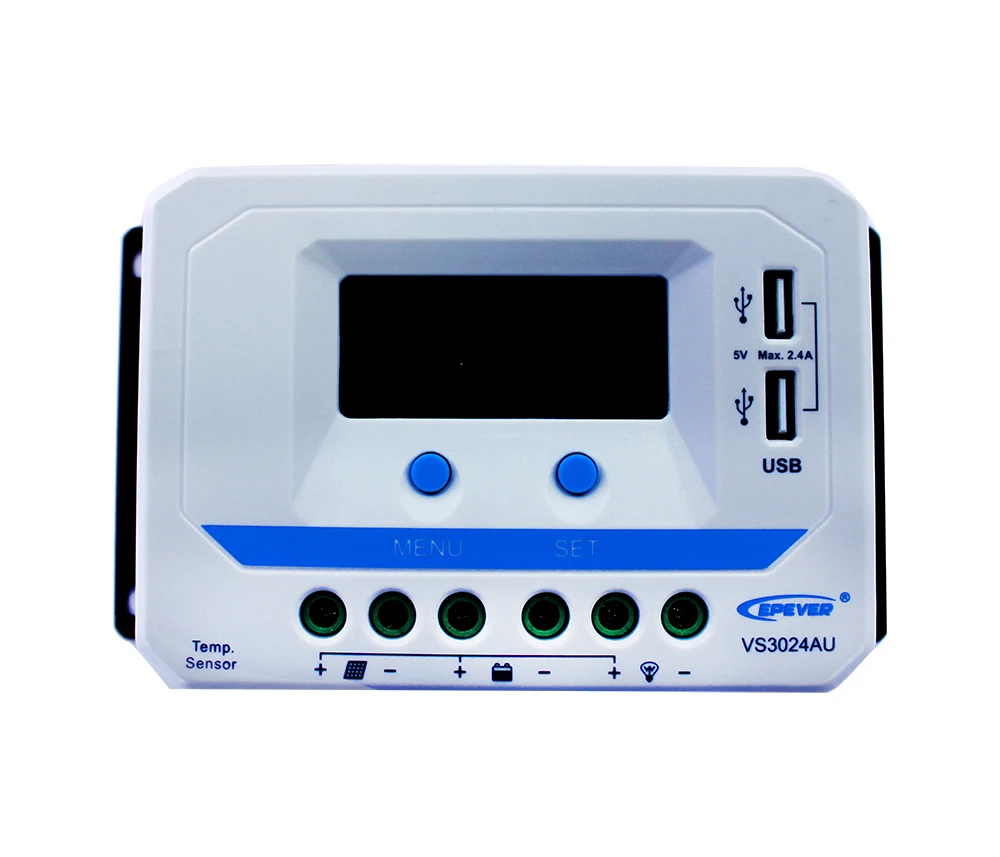

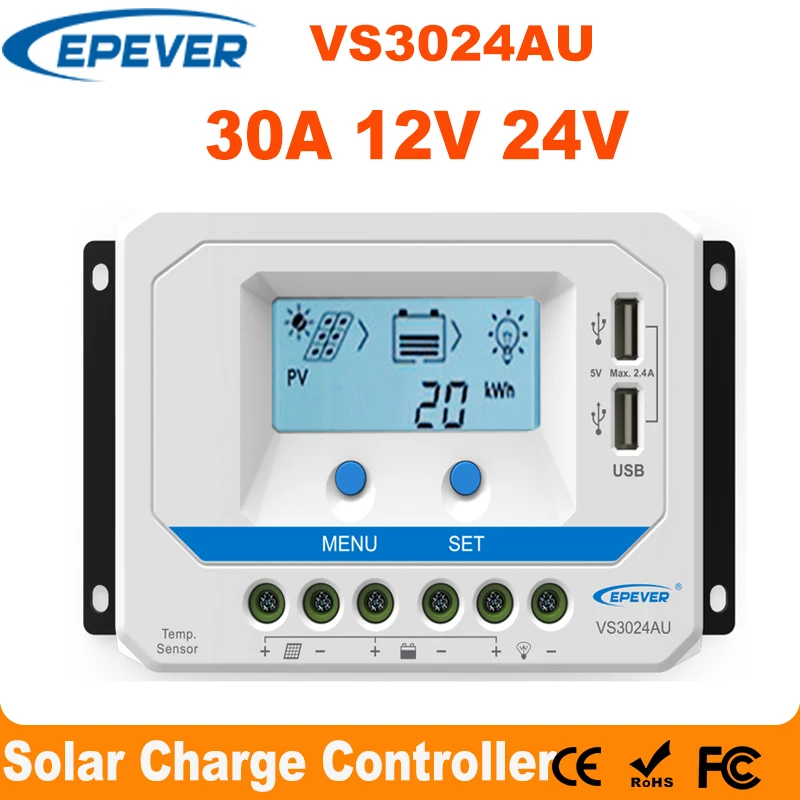

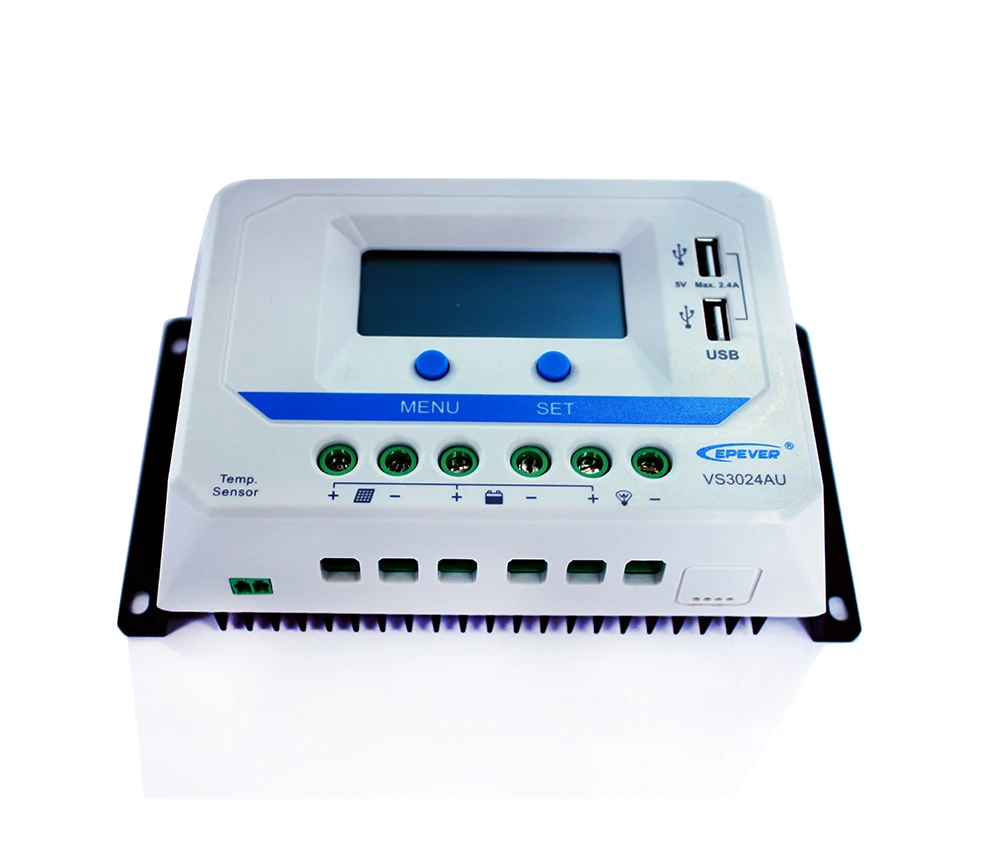

EPever 30A контроллер солнечного зарядного устройства 12 В 24 в автоматическая подсветка LCD высокая эффективность солнечный регулятор ШИМ с двойным выходом USB VS3024AU

Обзор: материнская плата

Контроллер View Star AU-это ШИМ-контроллер заряда со встроенным ЖК-дисплеем, который использует самые передовые цифровые технологии. Несколько режимов управления нагрузкой позволяют широко использовать его на солнечной домашней системе, светофоре, солнечном уличном освещении, солнечной садовой лампе и т. Д.

Особенности:

Принять высококачественные компоненты ST,IR и Infineon, убедитесь, что продукт использует срок службы

Терминалы имеют сертификацию UL и VDE, продукт более безопасен и надежен

Контроллер может работать непрерывно при полной нагрузке в диапазоне температур окружающей среды от-25 до 55 ℃

3-ступенчатый интеллигентая (ый) зарядки PWM: навалом, Boost/выравнить, поплавок

Поддержка 3 вариантов зарядки: герметичный, гелевый и затопленный

Дизайн ЖК-дисплея, динамически отображающий рабочие данные устройства и рабочее состояние

Двойной USB дизайн, блок питания для электронного оборудования

С очеловеченными настройками кнопок, Управление будет более комфортным и удобным

Несколько нагрузки режимы управления

Функция СТАТИСТИКА ЭНЕРГЕТИКИ

Батарея компенсация температуры функция

Обширный электронная защита

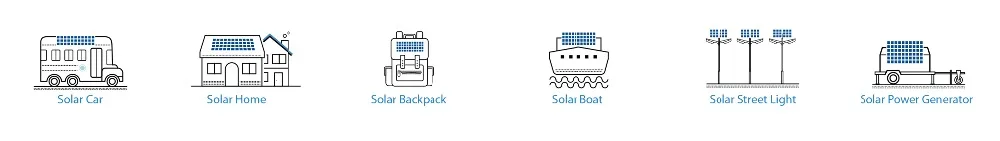

Применение:

Технические характеристики:

Модель

VS1024AU

VS2024AU

VS3024AU

VS4524AU

VS6024AU

Номинальное напряжение системы

12/24VDC авто

Батарея Диапазон входного напряжения

9 В ~ 32 В

Номинальный ток заряда

10A

20A

30A

45A

60A

Номинальный ток разряда

10A

20A

30A

45A

60A

Макс. Напряжение открытой цепи PV

50 в (система 24 В) 25 в (система 12 В)

Макс. PV мощность открытой цепи

120 Вт (система 12 В)

240 Вт (система 12 В)

360 Вт (система 12 В)

540 Вт (система 12 В)

720 Вт (система 12 В)

240 Вт (24V система)

480 Вт (24V система)

720 Вт (24V система)

1080 Вт (24V система)

1440 Вт (24V система)

Тип батареи

Запечатанный (по умолчанию)/гель/затопленный

Выравнивания напряжение при зарядке

Запечатанный: 14,6 в/гель: Нет/затопленный: 14,8 в

Boost напряжение при зарядке

Запечатанный: 14,4 В/гель: 14,2 В/затопленный: 14,6 в

Плавающее зарядное напряжение

Герметичный/гелевый/затопленный: 13,8 В

Низкое напряжение восстановить напряжения

Герметичный/гелевый/затопленный: 12,6 в

Низкое напряжение отключения напряжения

Герметичный/гелевый/затопленный: 11,1 В

Собственного потребления

≤ 9.2mA/12V;≤ 11.7 мА/24V

Компенсация температуры

-3 мВ/°C/2 в (25 °C)

Зарядка напряжения холостого хода падение

≤ 0,29 V

Разрядки перепада напряжения

≤ 0,16 V

Рабочая температура окружающей среды

-25 °C ~ + 55 °C

Относительная влажность

≤ 95%, Н. С.

Корпус

IP30

Заземления

Общие положительные

Напряжение на выходе USB

5 в постоянного тока/2,4 А (всего)

Габаритные размеры (мм)

142x85x41.5

160x94.9x49 образования легкой пены. 3

181x100.9x59.8

194x118.4x63.8

214x128.7x72.2

Монтажный размер

130x60mm

148x70mm

172x80mm

185x90mm

205x100mm

Размер монтажного отверстия

Φ4.5mm

Φ5mm

Терминалы

4 мм/12AWG

10 мм/8AWG

16 мм/6AWG

25mm 2/4AWG

Купить сейчас

Нажмите

Нажмите

Нажмите

Нажмите

Нажмите

Отдельно приобретаемый аксессуар

Фото

Предмет

Дистанционный датчик температуры RTS300R47K3.81A

Длина линии

3 м

Номинальное сопротивление (термистор)

47K

Разъем

3,81 мм/2P

Испытания температуры

-55 °C ~ + 125 °C

Купить сейчас

Нажмите

Фото:
