Waveshare nRF52840 Bluetooth 5,0 оценочный комплект, включает подключение Raspberry Pi и несколько распространенных используемых периферийных устройств

В комплект входит только один модуль NRF52840, следует отметить, что для работы с сеткой Bluetooth требуется не менее трех модулей NRF52840.

Обзор

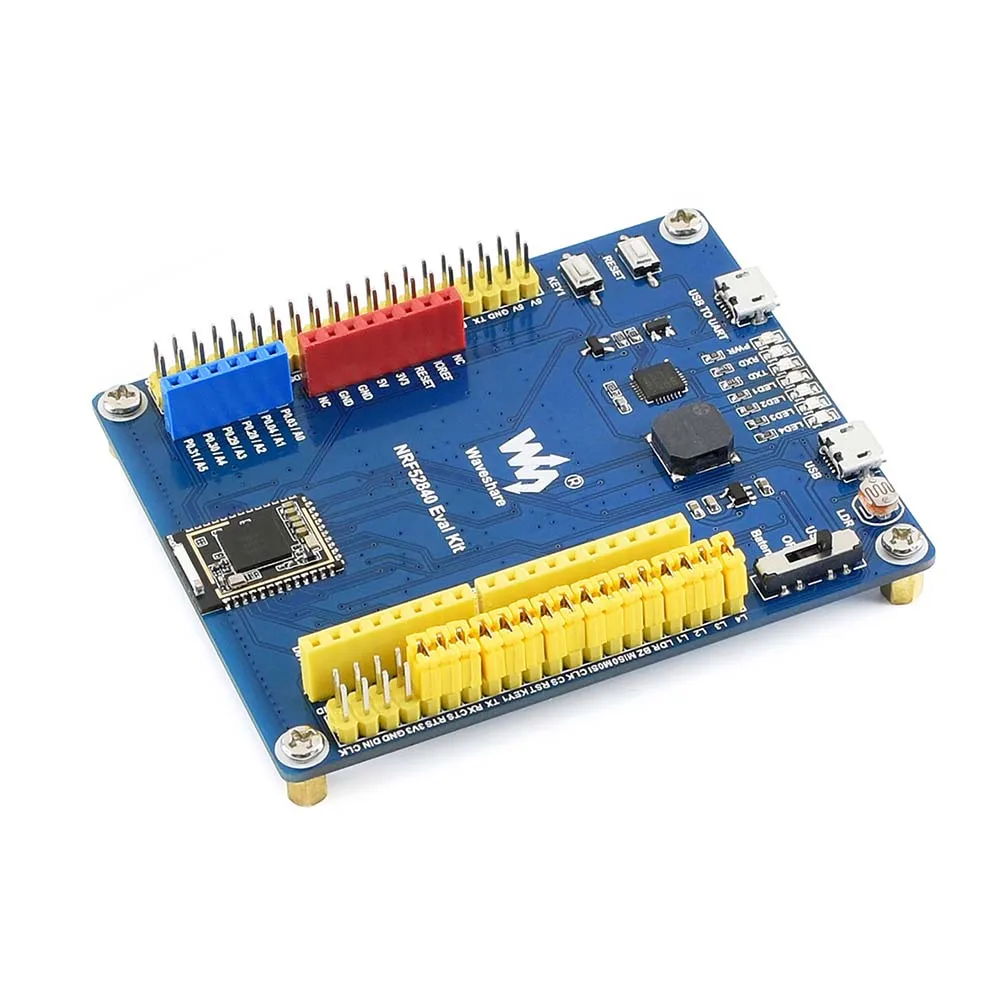

NRF52840 Eval KitЭто набор разработки/оценки на основе nRF52840, особенности подключения Arduino / Raspberry Pi и несколько общих используемых периферийных устройств.

Поддерживает Bluetooth 5,0 нового поколения, по сравнению с Bluetooth 4,0, скорость передачи данных в два раза, до 2 Мбит/с, расстояние передачи составляет четыре раза. На основе архитектуры ARM Cortex-M4F Частота процессора достигает 64 МГц. Bluetooth сетки и 2,4 ГГц радио также доступны, это означает, что более высокую производительность и более подходящие приложения.

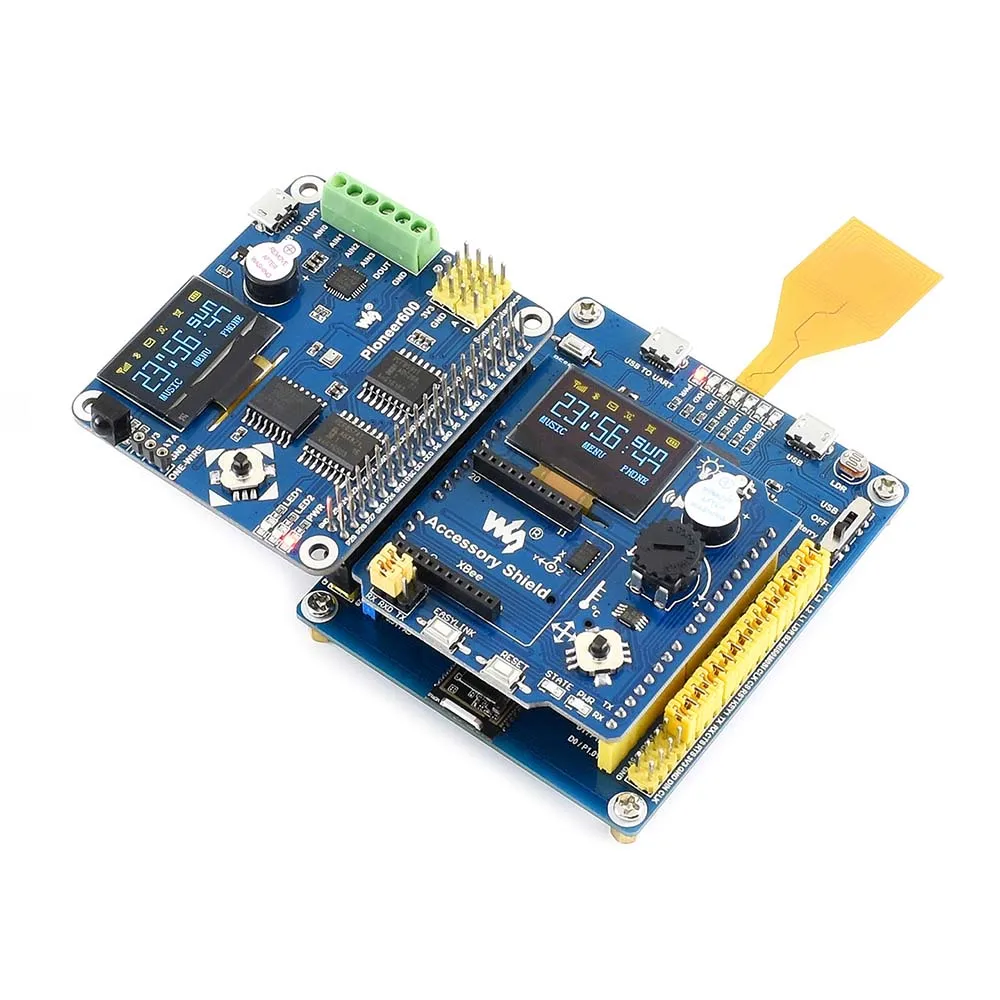

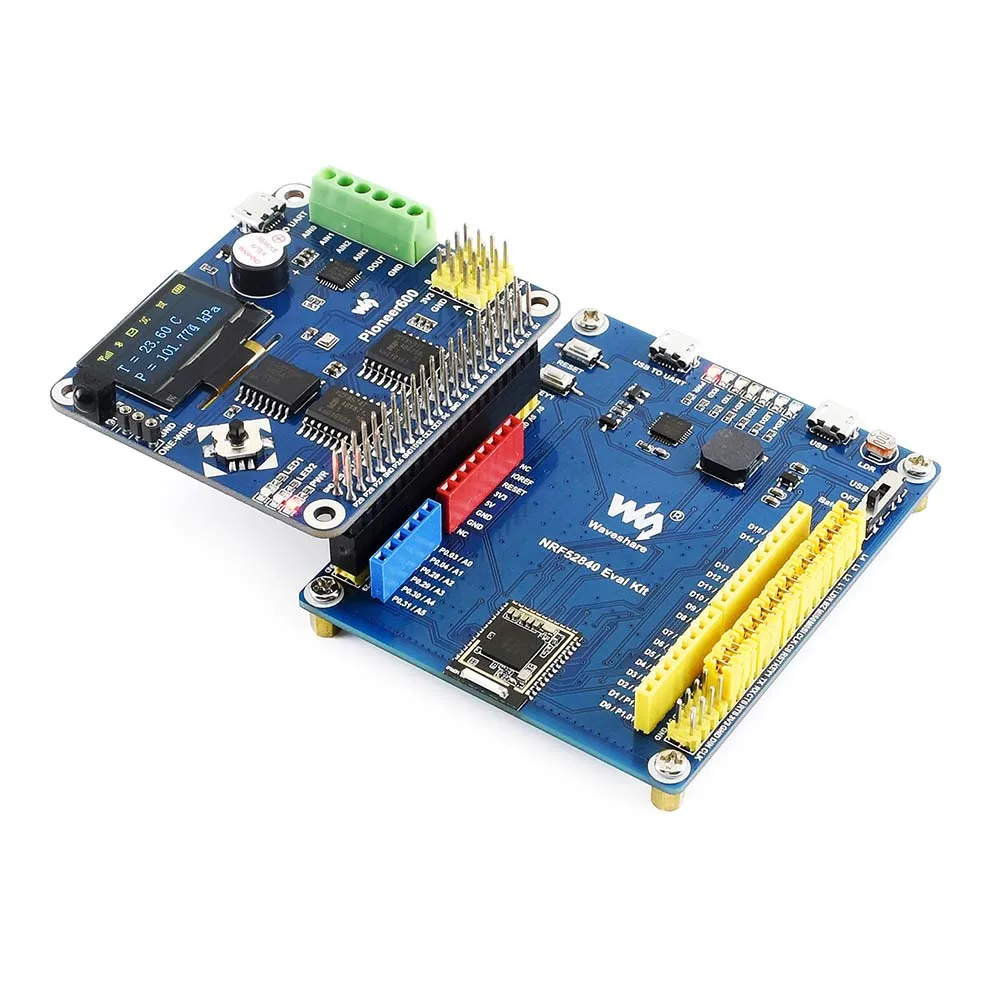

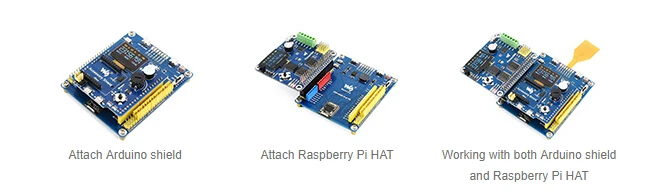

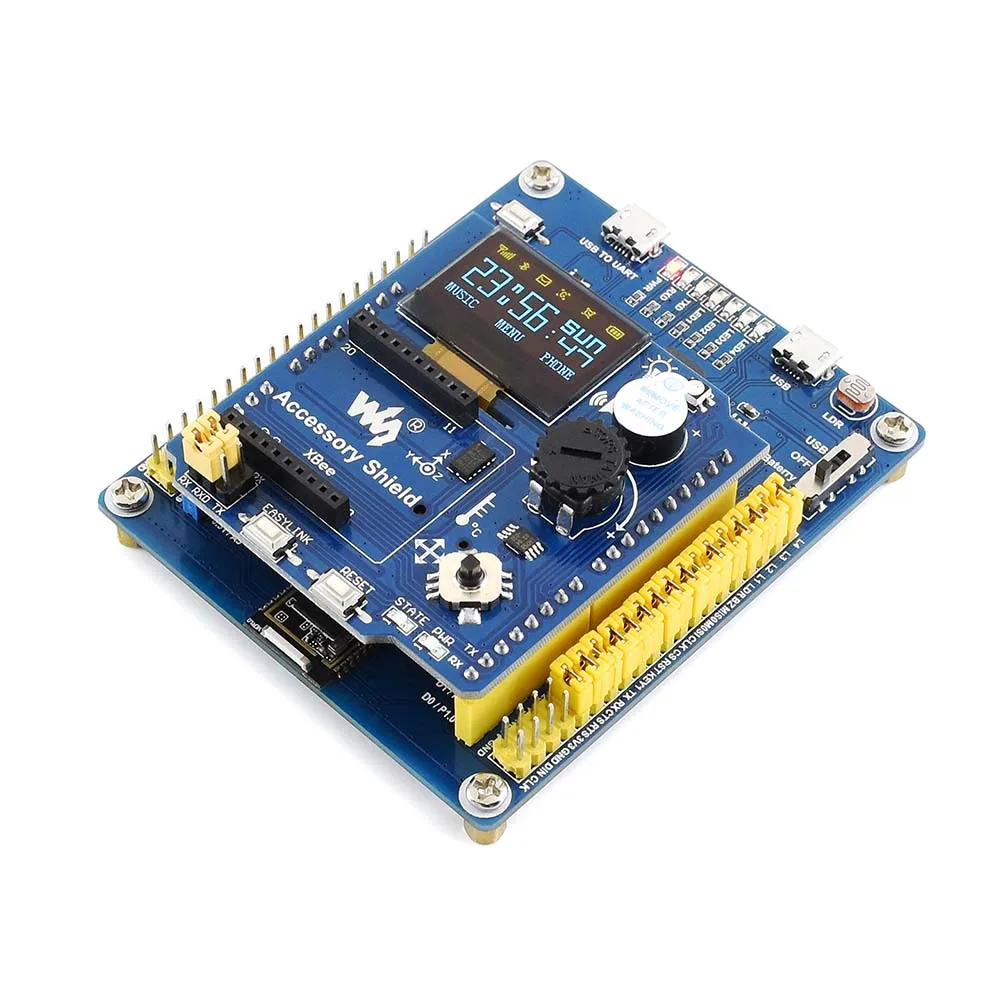

Благодаря совместимым заголовкам Arduino / Raspberry Pi, и Arduino shields, и Raspberry Pi головные уборы могут быть прикреплены одновременно, что упрощает использование большего объема ресурсов.

Особенности Подключение Arduino, ПОДДЕРЖКА Arduino shields Raspberry Pi подключение, поддержка Raspberry Pi шляпы Интегрирует CP2102 USB в UART, для последовательной отладки На борту несколько периферийных устройств и интерфейсов, удобно для обучения/разработки Поставляется с разработанными ресурсами и руководством (примеры для Bluetooth 5,0/Bluetooth сетки) What's on Board

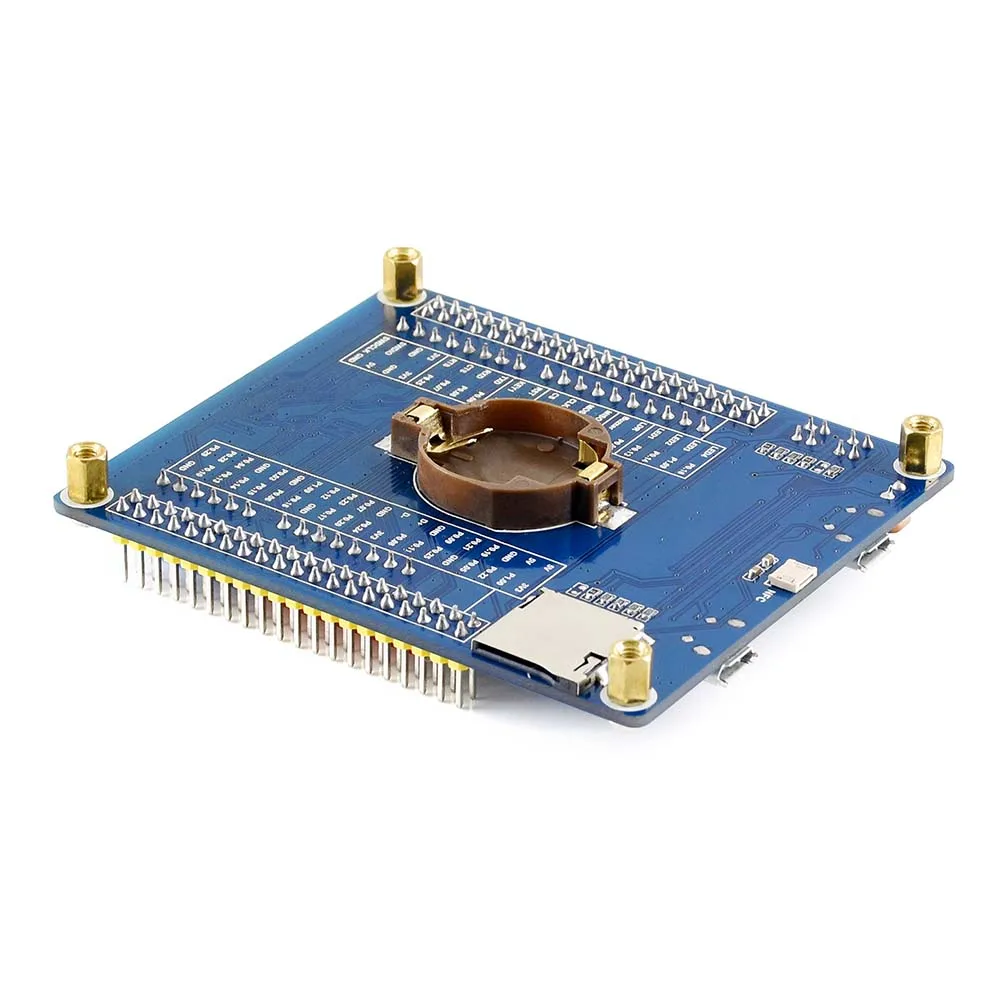

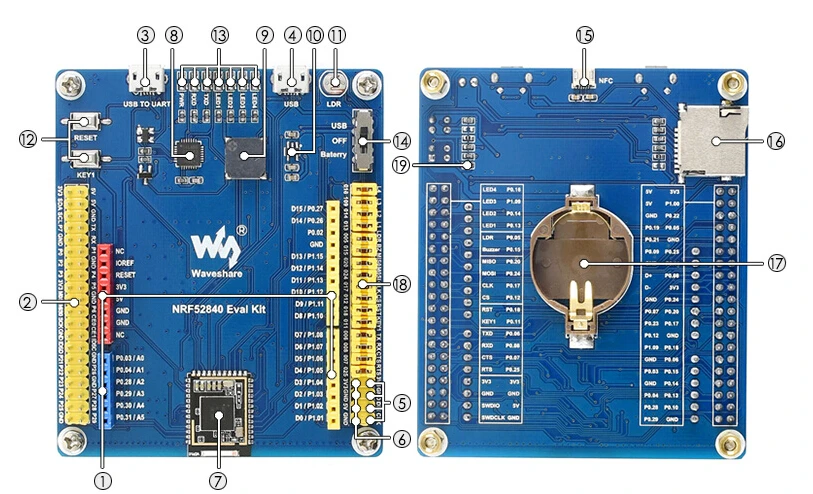

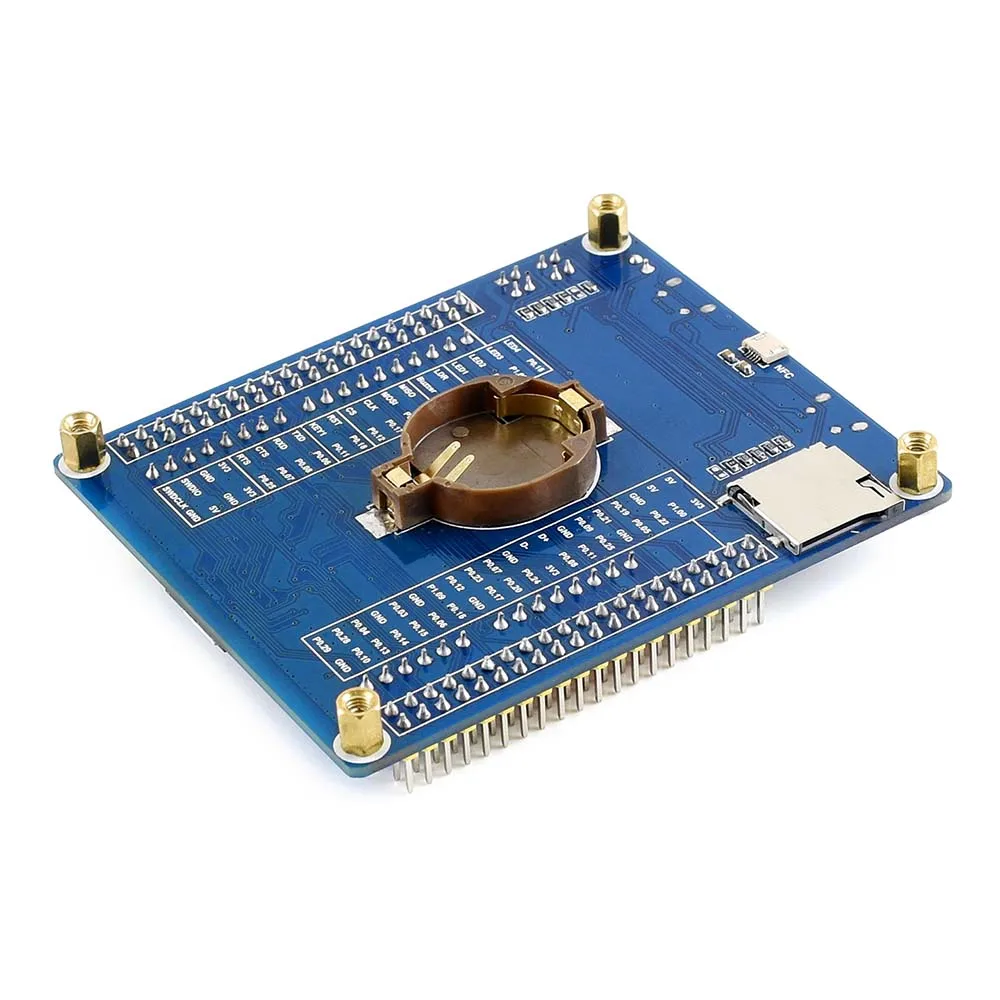

Arduino заголовки:Для подключения Arduino щиты Raspberry Pi GPIO заголовок:Для подключения Raspberry Pi шляпы USB UART интерфейс USB порт:USB порт nRF52840 4pin SWD интерфейс отладки:Для подключения ARM отладчика к программе/отладке 3,3 V/5V питания ввода/вывода:Обеспечивает выходную мощность или питание от внешнего источника питания Core52840:NRF52840 основной модуль CP2102:USB UART конвертер Зуммер RT9193-33:3,3 V регулятор напряжения Оптический датчик Кнопок быстрого доступа:Сброс и пользовательский ключ СветодиодыКнопка включения: индикатор питанияRXD/TXD: индикатор nRF52840 UART RX/TXLED1 ~ LED4: пользовательские светодиоды Мощность переключательUSB: питание от USB подключенияБатарея: питание от батареи CR2032 NFC антенный разъем TF разъем карты CR2032 держатель батареи ДжемперыКороткие перемычки: Подключите встроенные периферийные устройства к I/Os в коде примераОткройте перемычки: Подключите к пользовательским I/Os через перемычные провода В настоящее время тестирования колодки:0Ω резистор спаян по умолчанию, удалите резистор для проверки тока платы Core52840 Технические характеристики Встроенный чип: nRF52840 Расстояние связи: 150 м (открытый), 40 м (внутренний) Скорость передачи данных: 2 Мбит/с, 1 Мбит/с, 500 кбит/с, 125 кбит/с Диапазон частот: 2,4 ГГц Рабочее напряжение: 2,0 V ~ 3,6 V (3,0 V рекомендуется) Рабочая температура: -40 ℃ ~ 85 ℃ Температура хранения: -55 ℃ ~ 125 ℃ Размер: 18 мм × 13,5 мм Антенна: встроенная антенна NRF52840 Особенности

NRF52840-это ультра-низкая мощность, Гибкая беспроводная система на чипе (SoC), это идеальный выбор для беспроводных приложений с коротким диапазоном, таких как носимые устройства, интерактивные развлекательные устройства и т. д.

Bluetooth 5,0, IEEE 802.15.4-2006, мультипротокол 2,4 ГГц приемопередатчик Совместимость с nRF52, nRF51, nRF24L и nRF24AP сериями Рука Cortex-M4F 32-битный процессор (с FPU, 64 МГц) 1 Мб флэш-памяти и 256 Кб RAM 48x GPIO 2х двухпроводной интерфейс (Совместимость с I2C) 1x I2S цифровой аудио интерфейс 12 бит/200KSPS ADC 1x USB2.0 1 серия QSPI (32 Мбит/с) 4x SPI основные интерфейсы, 3x SPI подчиненные интерфейсы 2x UART 4-ch ШИМ 1x SWD Рабочее напряжение: 1,7 В ~ 5,5 В Core52840 приложений Wearable devices (носимое устройство) Bluetooth интеллигентая (ый) применение Smart home appliances Промышленные IoT управления Интерактивный развлекательных устройств Работа с расширениями Arduino / Raspberry Pi
