Последнее обновление: 01.06.2022
Основные характеристики:

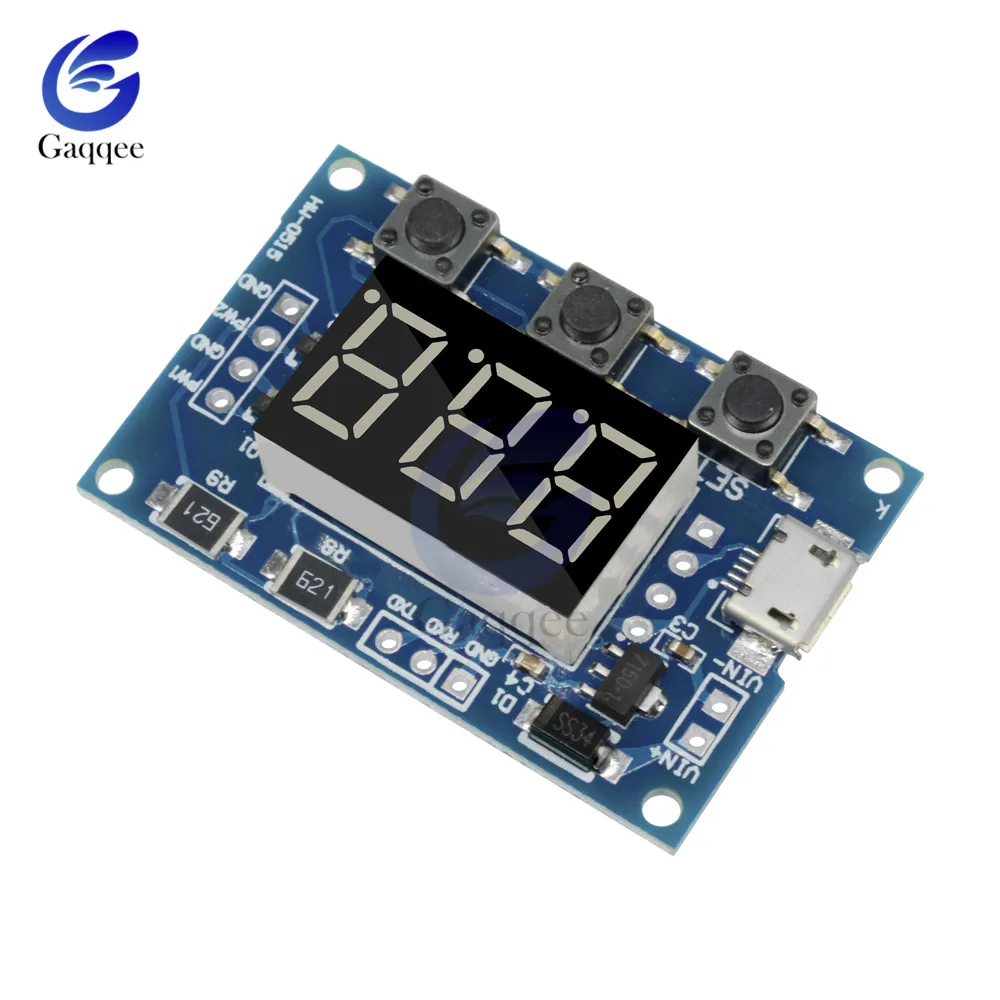

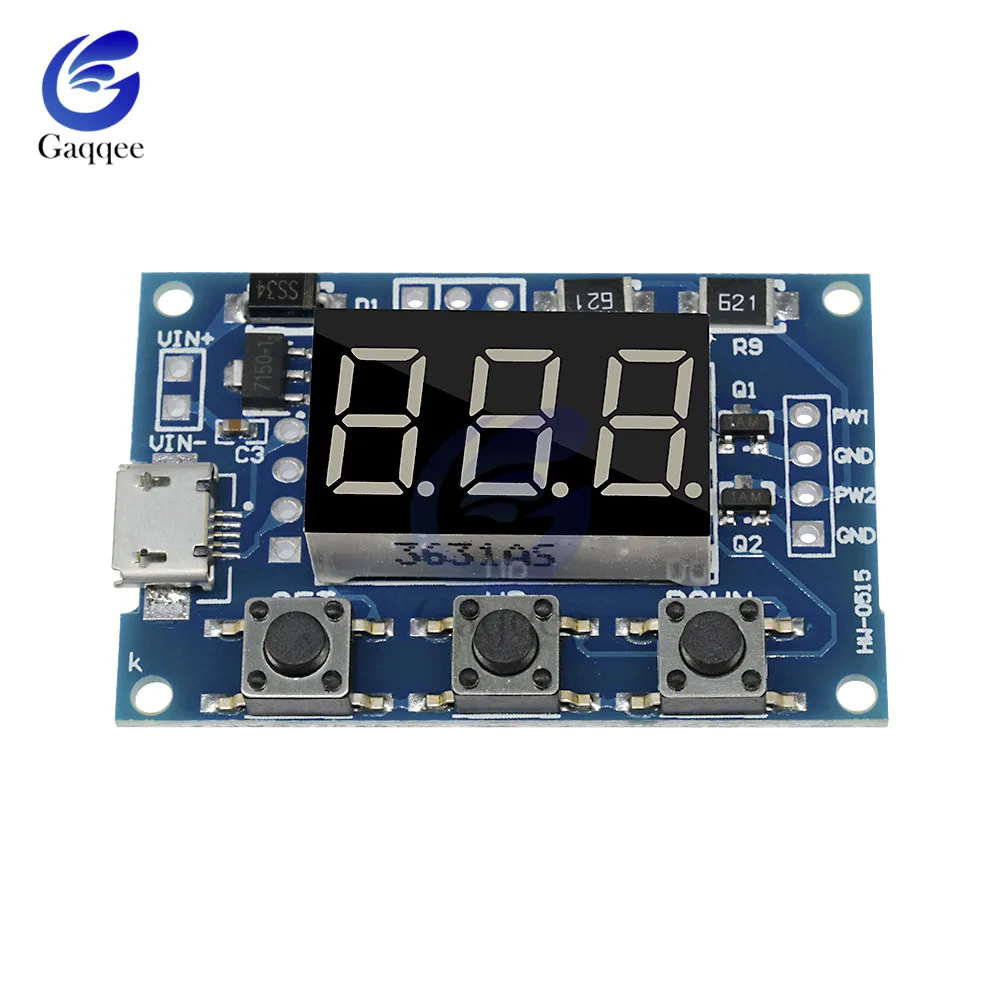

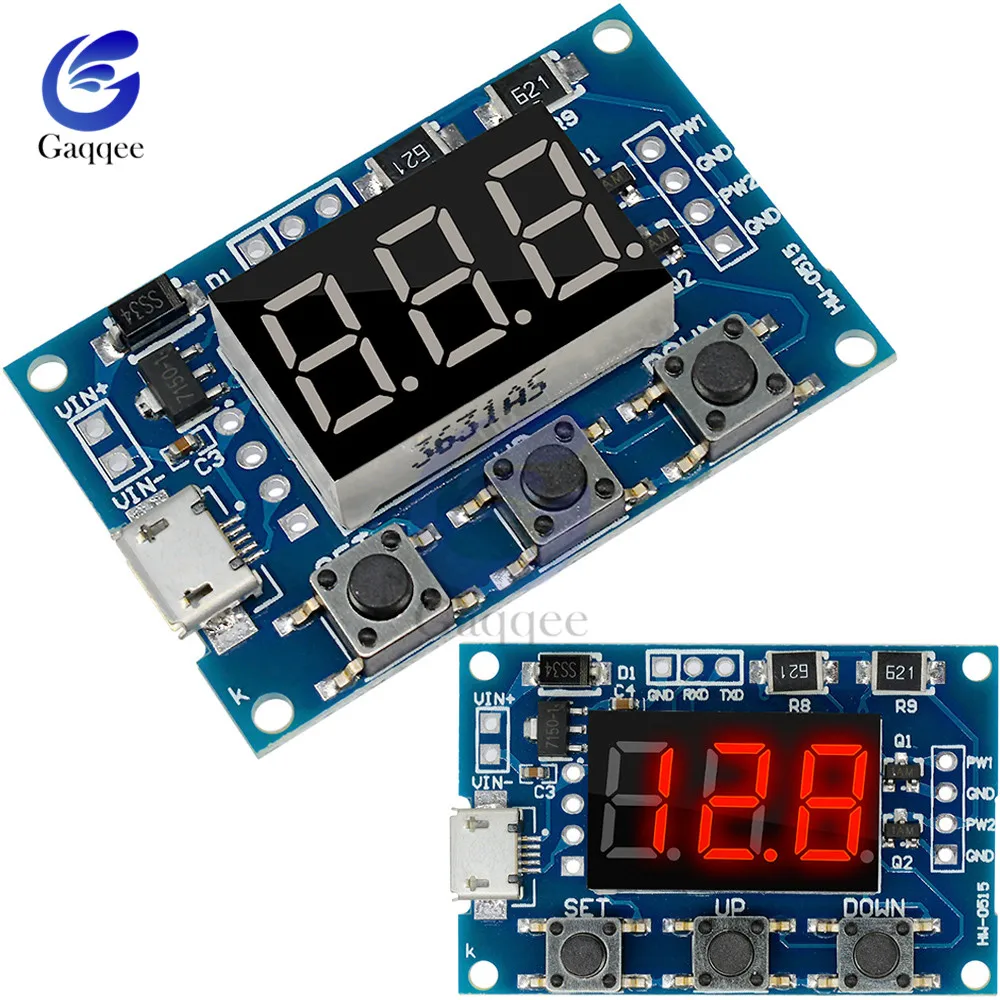

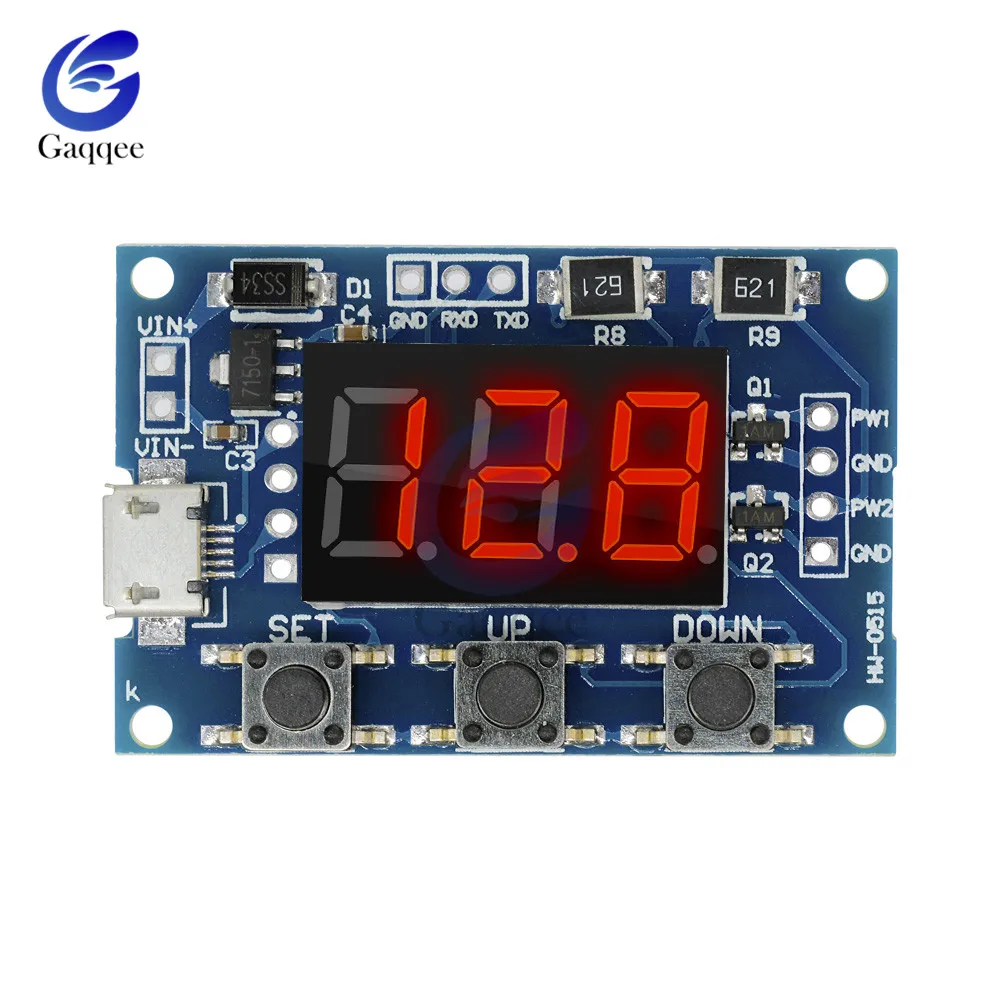

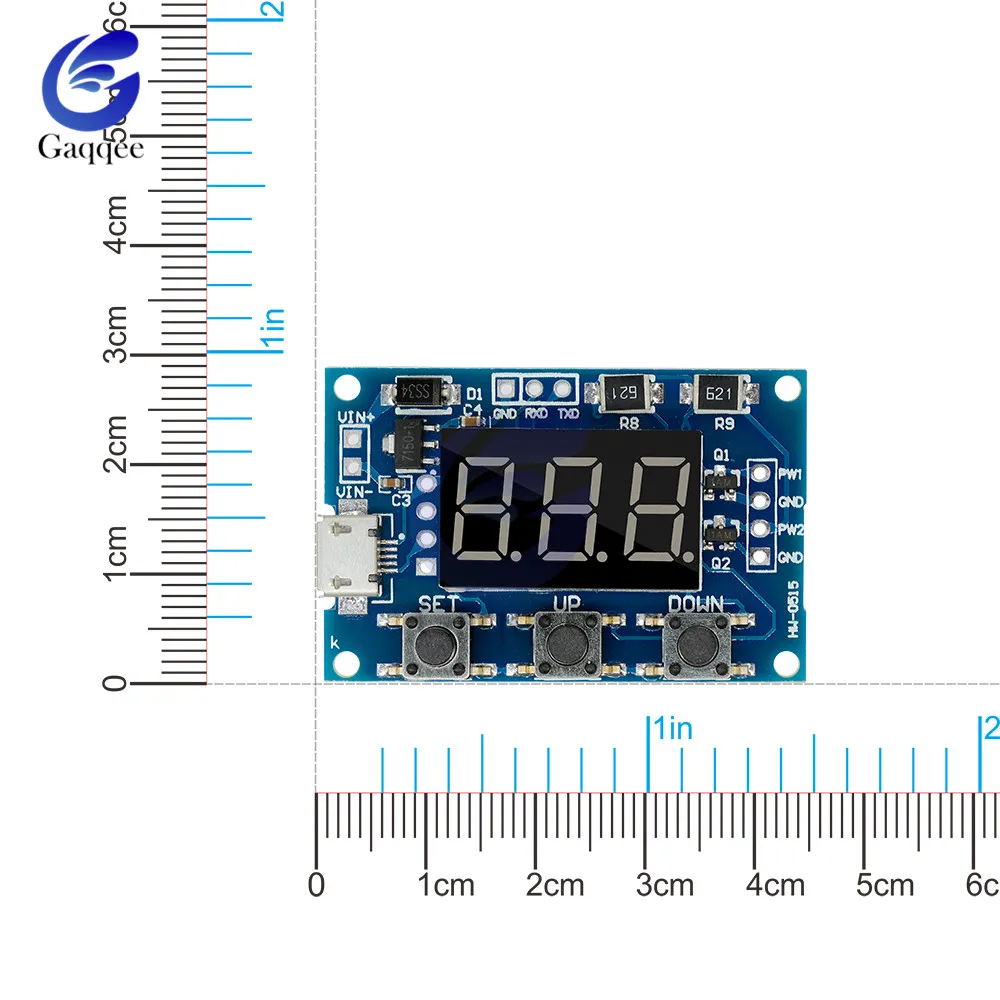

Два отдельных генератора ШИМ могут устанавливать частоту, рабочий цикл; Широкий частотный диапазон, высокая точность; Можете заказать серию общения.Во-первых, описание модуля:
Частота делится на три диапазона:
Ххх (без знака запчения): наименьшая единица составляет 1 Гц, диапазон 1 Гц ~ 999 Гц; X X.X (Десятичная точка в десяти): минимальная единица составляет 0,1 кГц; Диапазон 0,1 кГц ~ 99,9 кГц X.X.X. (есть три десятичные точки): наименьшая единица-1 кГц; Диапазон 1 кГц ~ 150 кГцЧастота отображения, например:
«100» означает, что выходной импульс ШИМ 100 Гц;
«54,1» означает, что выходной импульсный сигнал ШИМ 54,1 кГц;
"1.2.4". Показывает, что импульсный выход ШИМ 124 кГц
Рабочий цикл в диапазоне: от 0 до 100;
Три частоты рабочий цикл одинаковый, все параметры энергонезависимые.
Во-вторых, параметры модуля:
Рабочее напряжение: 5-30 в, Поддержка питания micro USB 5,0 в; Частотный диапазон: 1 Гц ~ 150 кГц; Точность частоты: ± 2%; Выходной ток: <30 мА; Амплитуда выхода: по умолчанию 5Vp-p (настраиваемый); Диапазон рабочих температур: -30 ~ + 70 °.В-третьих, настройки параметров:
Модуль имеет три кнопки [установить], [вверх], [вниз];
Нажмите [набор] ключ для переключения отображения четырех параметров (FR1: частота PWM1; dU1: рабочий цикл PWM1; FR2: частота PWM2; dU2: рабочий цикл PWM2), перед передачей параметров, будет соответствующий параметр имя вспышки. Нажмите [вверх], [вниз] клавиши для изменения значения параметров (Длительное нажатие может быстро добавить или вычесть быстро). Два ШИМ каждый имеет три предустановленных частоты, интерфейс отображения частоты, долгое нажатие [набор] ключ для переключения между тремя типами частот, три вида частотного рабочего цикла-это одно и то же значение. (ХХХ: диапазон 1 Гц ~ 999 Гц; Х х. Х: диапазон 0,1 кГц ~ 99,9 кГц; Х.: диапазон 1 кГц ~ 150 кГц,).В-четвертых, сфера применения:
Как генератор сигналов квадратной волны, который генерирует сигнал квадратной волны; Для обеспечения сигнала шагового двигателя; Регулируемая генерация импульса для использования чипов; Производим переменный импульсный сигнал, цепь, связанная с управлением (ШИМ затемнение, скорость).В-пятых, последовательный контроль
Скорость передачи: 9600 бит/с
Бит данных: 8
Остановка биты: 1
Паритет: нет
Регулятор давления газа: Нет
1, установите частоту ШИМ
"S1FXXXT": настройка частоты PWM1 ХХХ Гц (001 ~ 999)
"S1FXX.XT": Установите частоту PWM1 X X.X кГц (00,1 ~ 99,9)
"S1F: X.X.X.T": настройка частоты PWM1 ХХХ кГц (0.0.1 ~ 1.5.0 ..)
'S1': PWM1
'S2': PWM2
'F': частоты
D: рабочий цикл
«Т»-это конечный флаг
Установите рабочий цикл PWM"S1DXXXT": Настройка PWM1 рабочий цикл XXX; (001 ~ 100)
"S2DXXXT": набор PWM2 рабочий цикл XXX; (001 ~ 100)
Установка удачного возврата: вниз;
Установка обратного хода: падение.
Посылка включает в себя:
1 х 2 способа независимых ШИМ генератор
