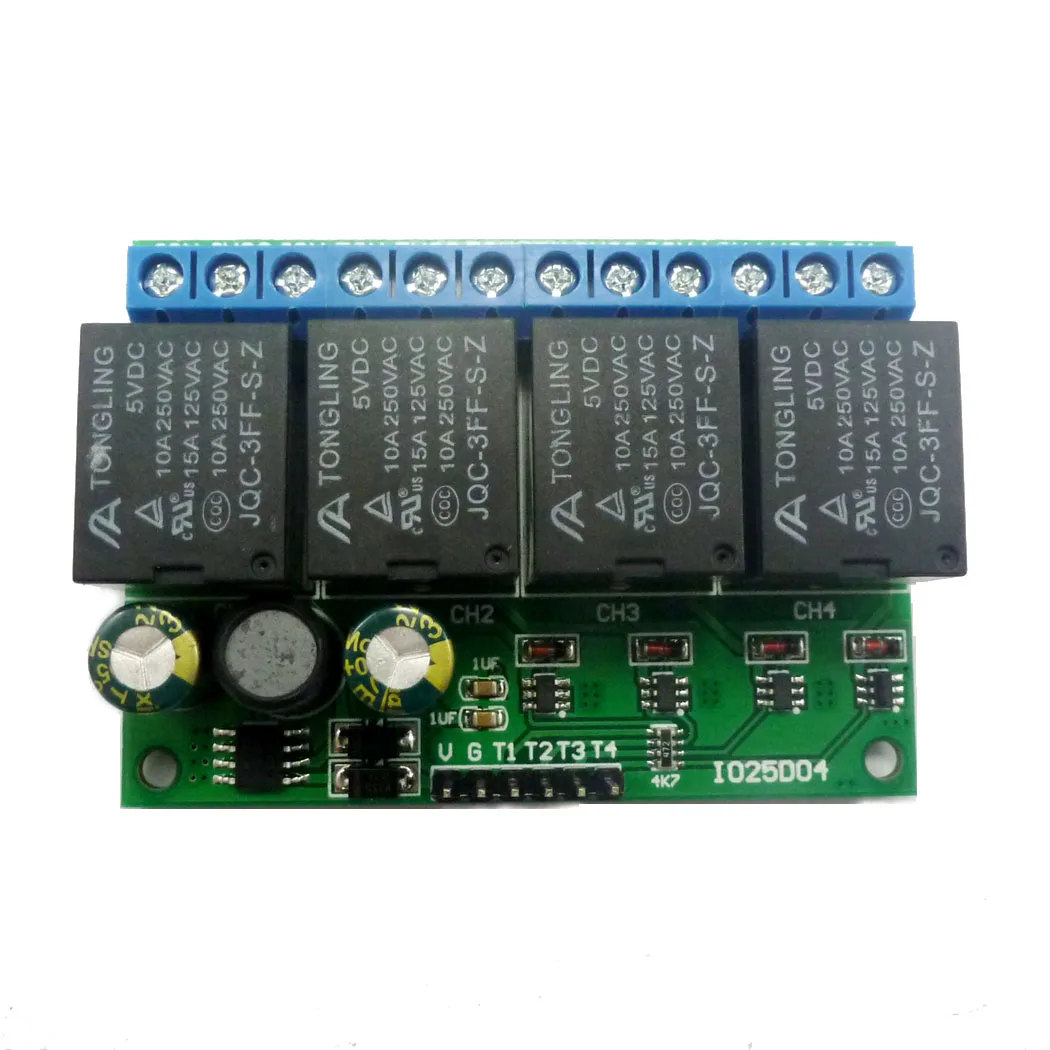

Триггерный переключатель, 4 канала, 6-24 В постоянного тока, с защелкой, бистабильный, самоблокирующийся, электронный переключатель, низкий импульсный триггер, кнопка на плате микроконтроллер ввода-вывода
717,20₽
В наличии!
Последнее обновление: 23.05.2022
Наименование товара:4-канальный модуль реле с защелкой постоянного тока, 6-24 В, электронный переключатель с блокировкой, низкий импульсный триггер, кнопка на плате MCU, управление ввода-вывода
Упаковочный лист:
1 шт. 4-канальный DC 6-24 В Самоблокирующийся Релейный модуль
Описание:
Рабочее напряжение: 6-24 В постоянного тока
Рабочий ток: 1 реле 37 мА; 2 Реле 73 MA; 3 Реле 1 10 мА; 4 Реле 146 Ма
Ток в режиме ожидания: 2 мА
Ток нагрузки: 250 В/10 А переменного тока, 30 В/10 А постоянного тока
Режим триггера: низкий импульсный триггер

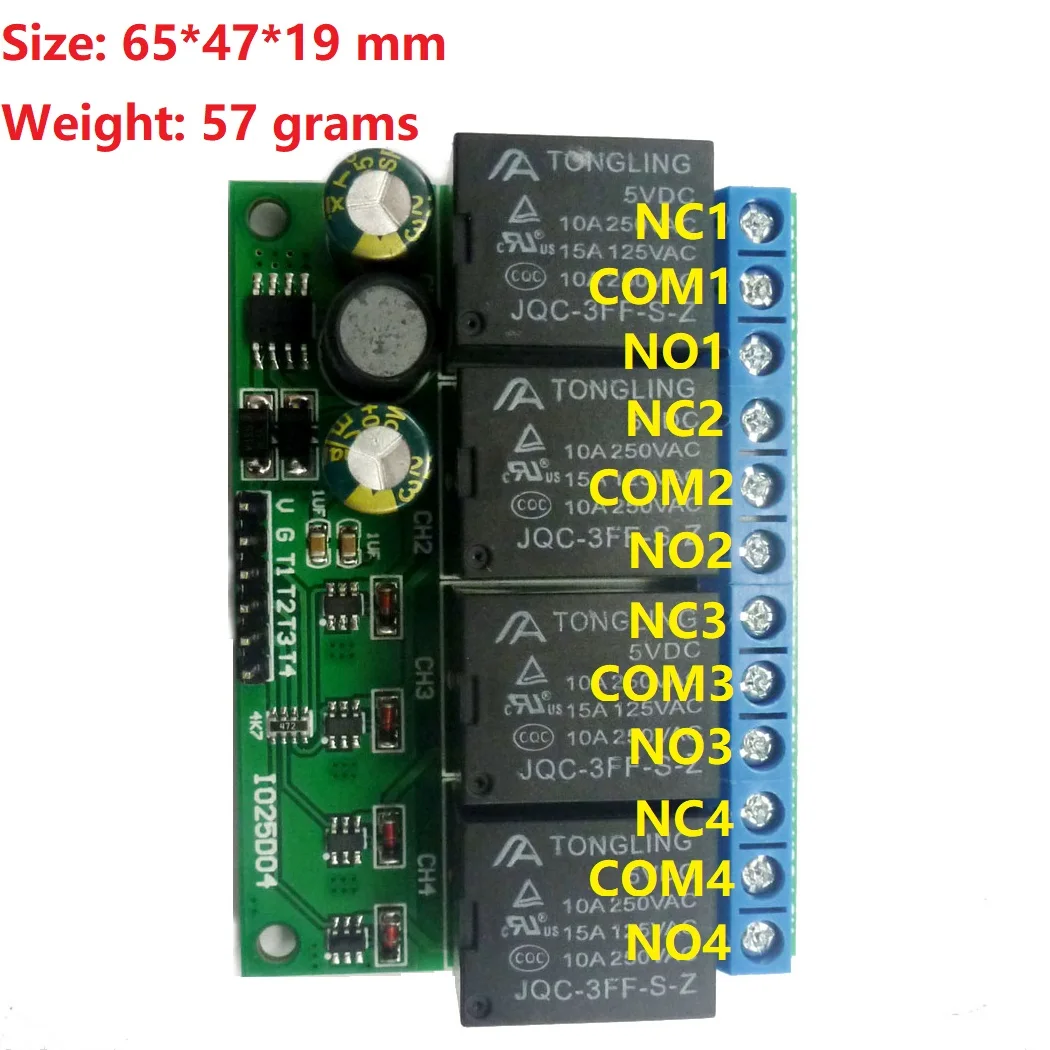

Размер: 65 мм * 47 мм * 19 мм (Д * Ш * В),Маленький размер
Вес: 57 г
Это стабилизируемый (самоблокирующийся) релейный модуль, запускается один раз, реле нажимается (и держится); Триггер снова, реле выпускается (и держится)
Интерфейс модуля:
1. В: положительный источник питания (VCC)
2. G: отрицательный источник питания (GND)
3. T1: порт запуска 1
4. T2: порт запуска 2
5. T3: порт запуска 3
6. T4: порт запуска 4

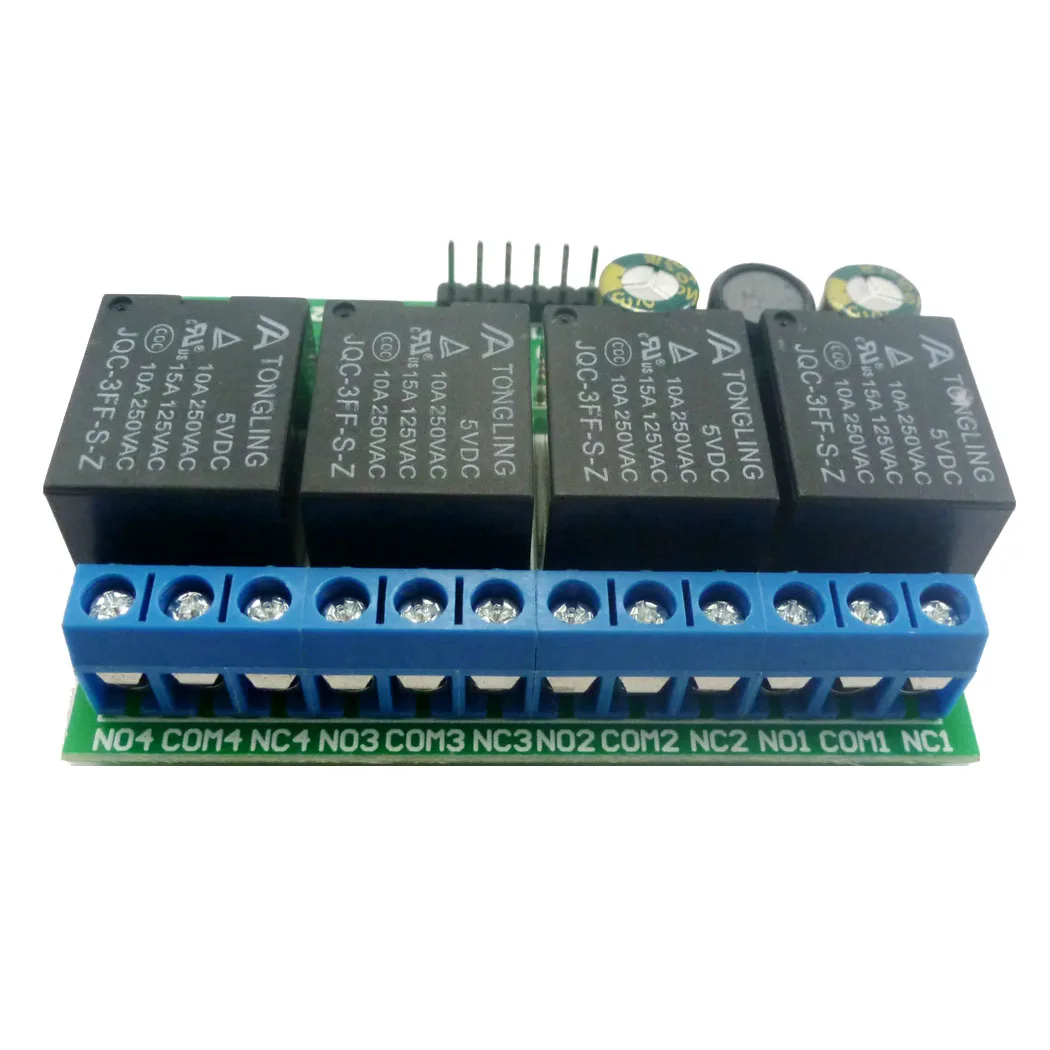

Релейные выходы:
1. НЕТ: нормально открытый интерфейс реле
2. COM: реле общего интерфейса
3. NC: Нормально закрытый интерфейс реле
Использование 1:

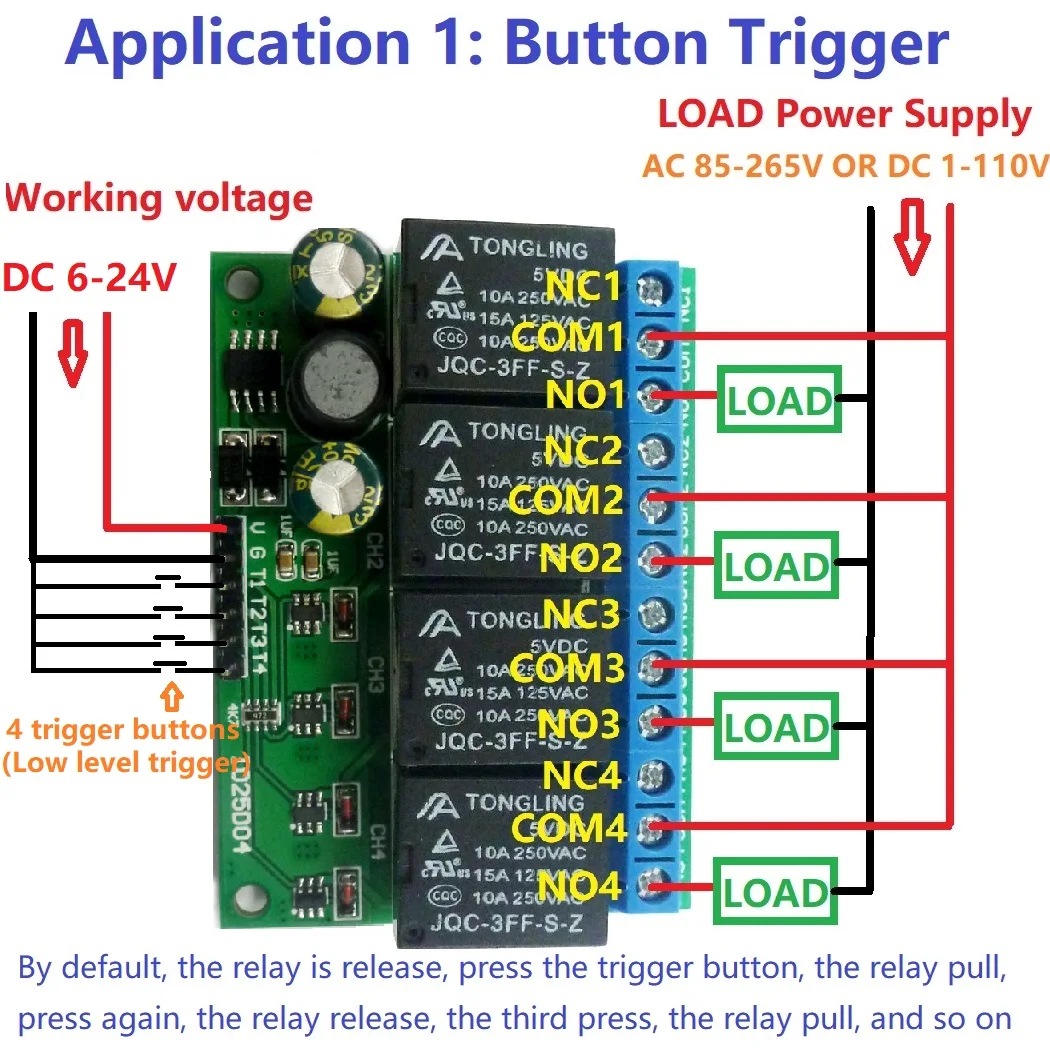

По умолчанию реле отпускается, нажмите кнопку триггера, нажмите реле, нажмите еще раз, реле отпускается, третье нажатие, реле тянет и так далее.

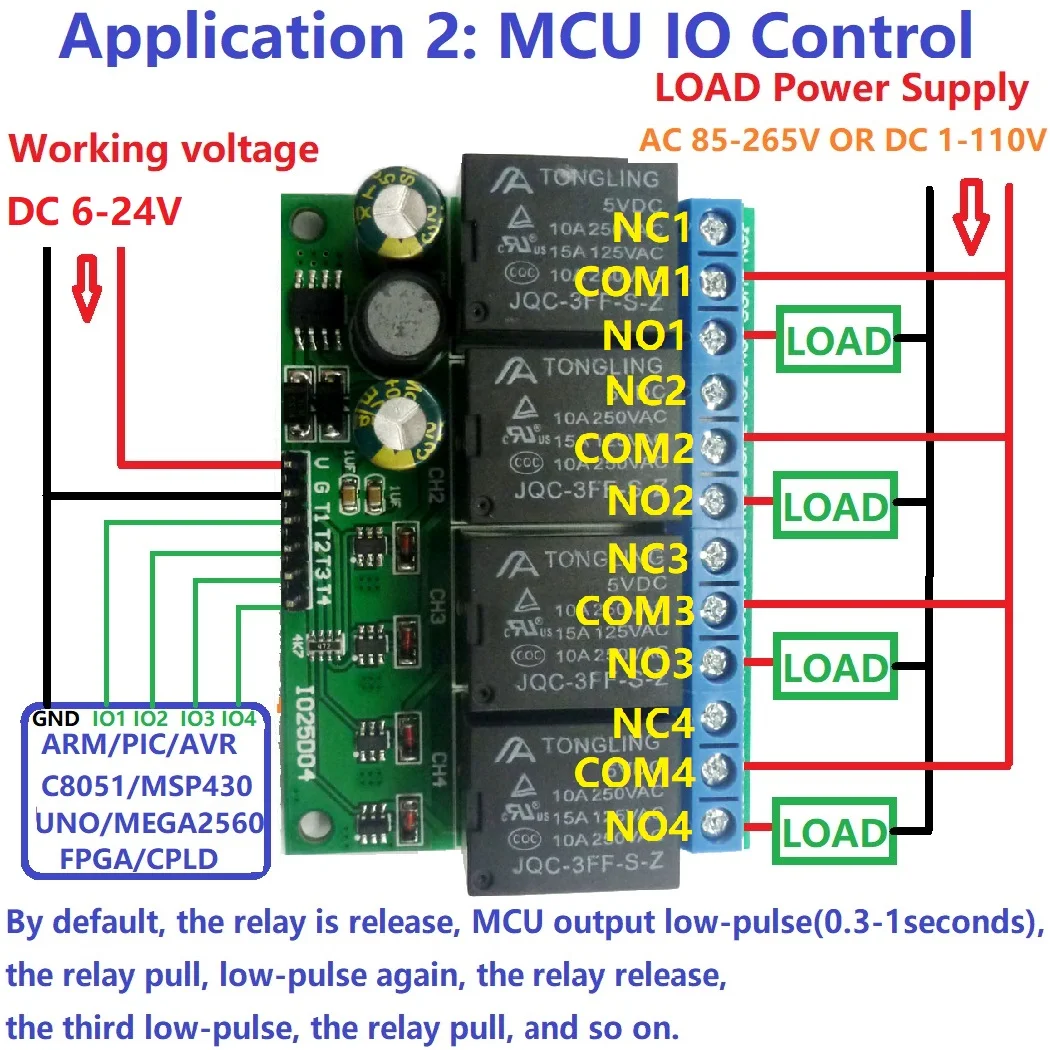

По умолчанию реле выпущено, MCU выводит низкий импульс (-1 секунда), реле тянет, низкий импульс снова, реле выпуска, Третий низкий импульс, тяга реле и так далее.
Типичное применение:
Автомобильная электроника
Мотор
Светодиодный
Умный дом
Аварийное освещение
Макетная плата MCU
Игрушечная машина
ПЛК
