Как использовать модуль датчика

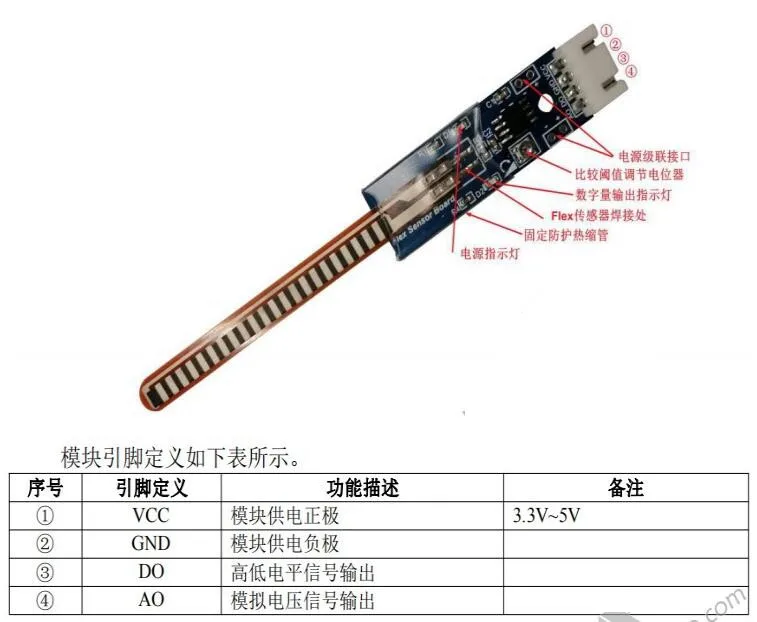

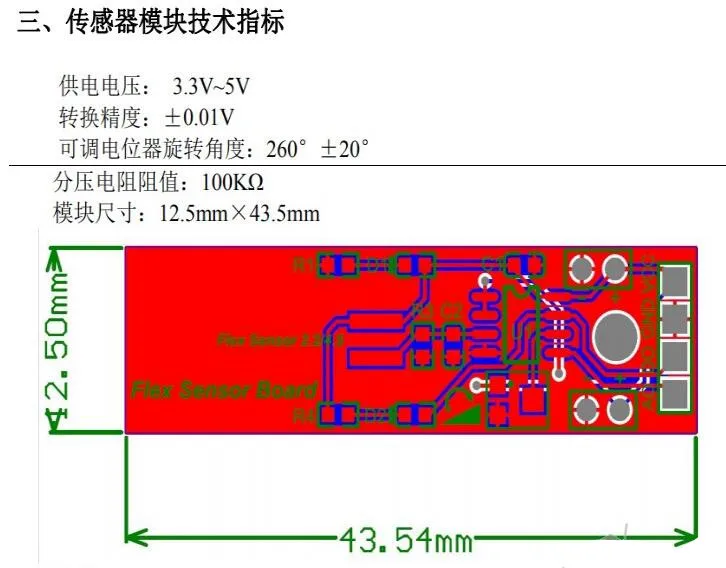

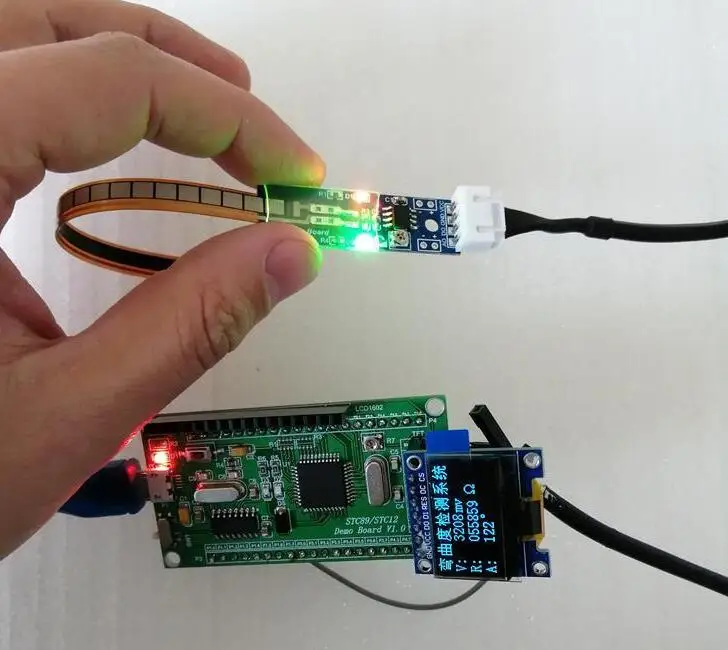

1. Подключения для подключения ЖК-дисплея датчик модуль датчика, блок питания к модулю VCC (3,3 V или 5V), И подключите порт AO к порту сбора ADC с одним чипом (эталонное напряжение ADC должно соответствовать напряжению питания модуля)
2. Измените переменную VCC в режиме тестирования на значение напряжения источника питания (блок V), сожгите процедуру тестирования AO
Const float VCC = 5,0 V; /модуль питания напряжения, ADC эталонное напряжение V
3. Откройте помощник последовательной отладки (скорость передачи данных 9600), вы можете увидеть текущее значение сопротивления печати. Запишите значение сопротивления (единица Ω) на горизонтальном и максимальном кручении, которое будет измерено
4. После корректировки значений горизонтального сопротивления с переменной прямолинейной стойкостью и максимальной степени сгиба в режиме тестирования, повторно сожгите тестовую рутину
Const float STRAIGHT_RESISTANCE = 37300,0;/значение сопротивления при прямой
Const float Bend_RESISTANCE = 90000,0;/значение сопротивления при наклоне при 90 градусах




Прямое сопротивление: (6) Ом
Допуск на сопротивление: ± (15%)
Изменение сопротивления изгибу: (3) Ом
Номинальная мощность: (0,01) ватт
Пиковая мощность: (0,05) ватт
Срок службы изгиба:> (100000) раз
Рабочая температура: (-20 градусов Цельсия ~ 80 градусов Цельсия)

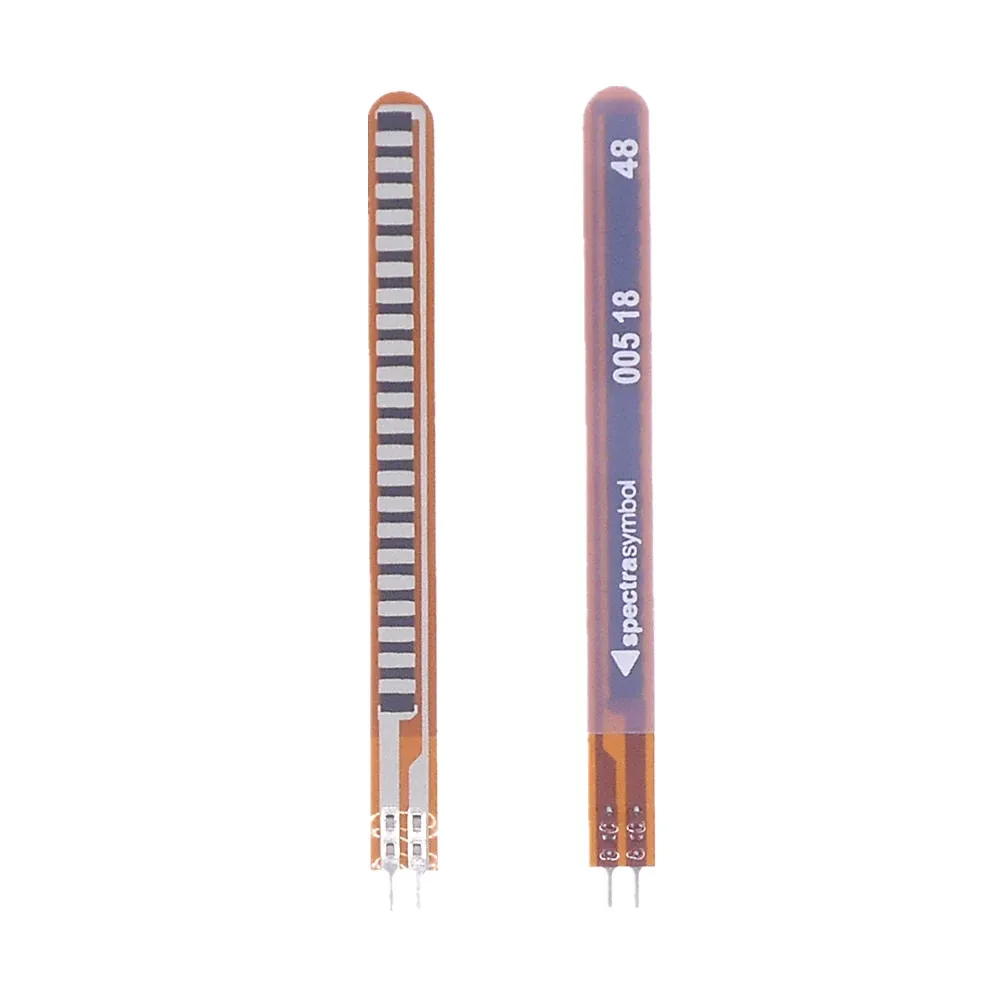

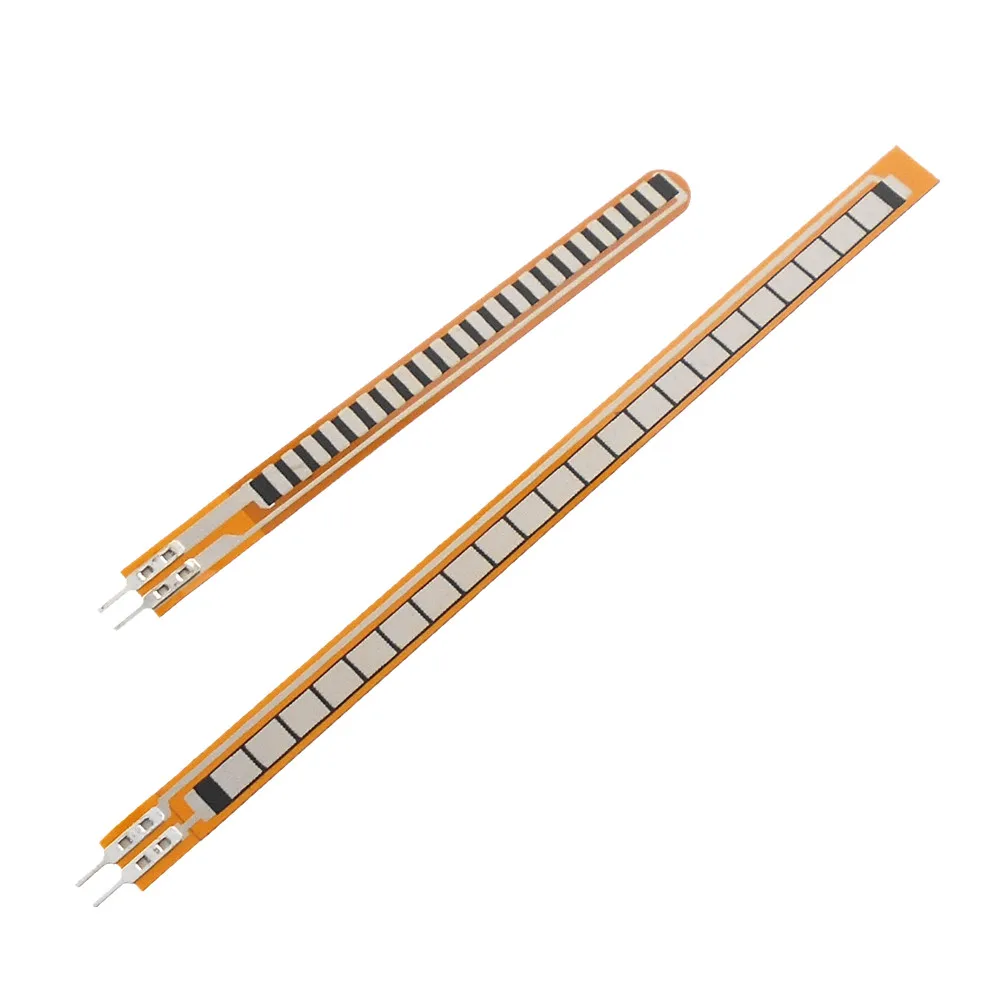

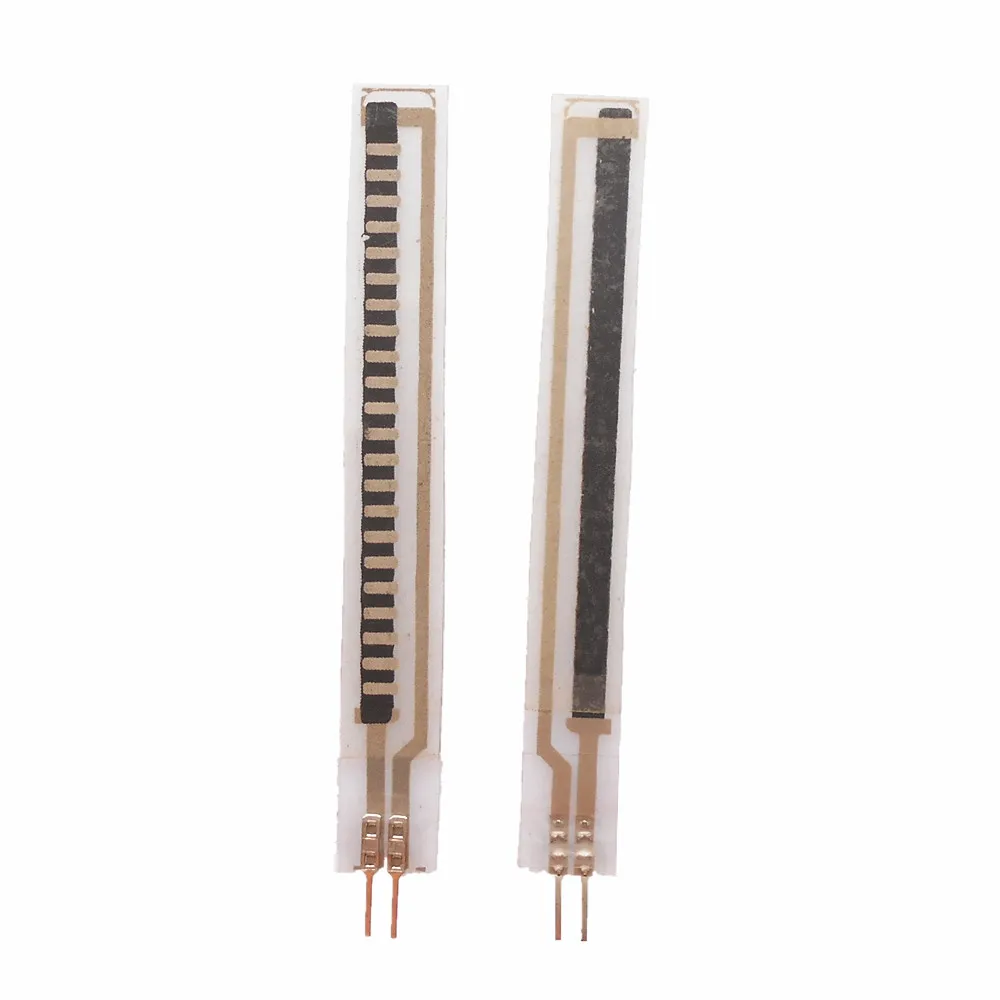

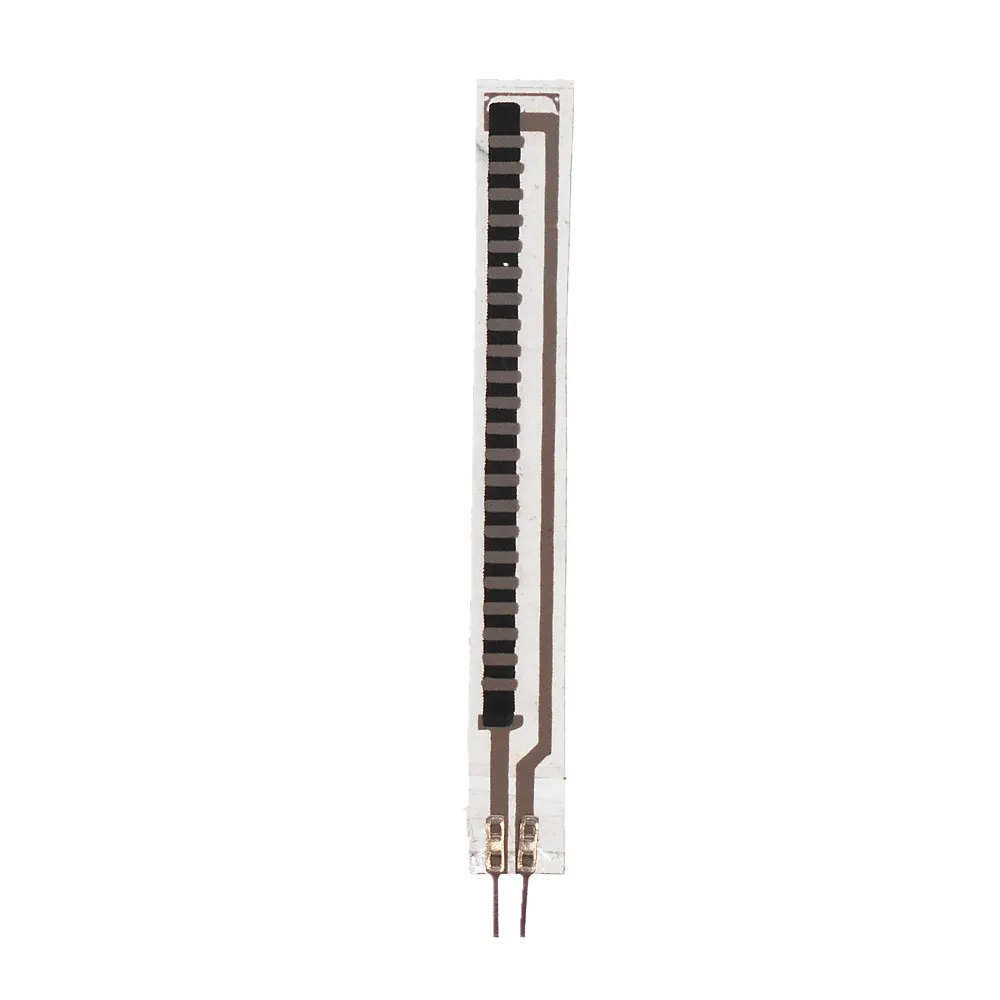

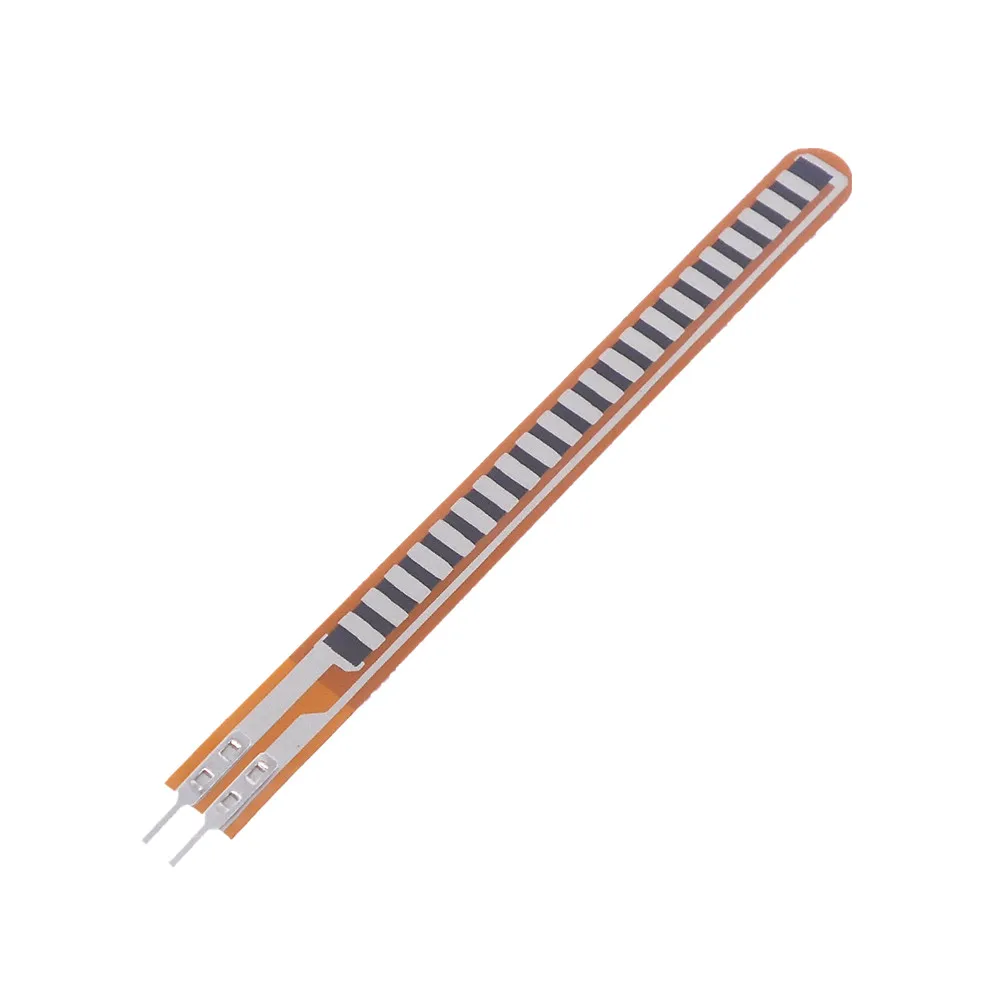

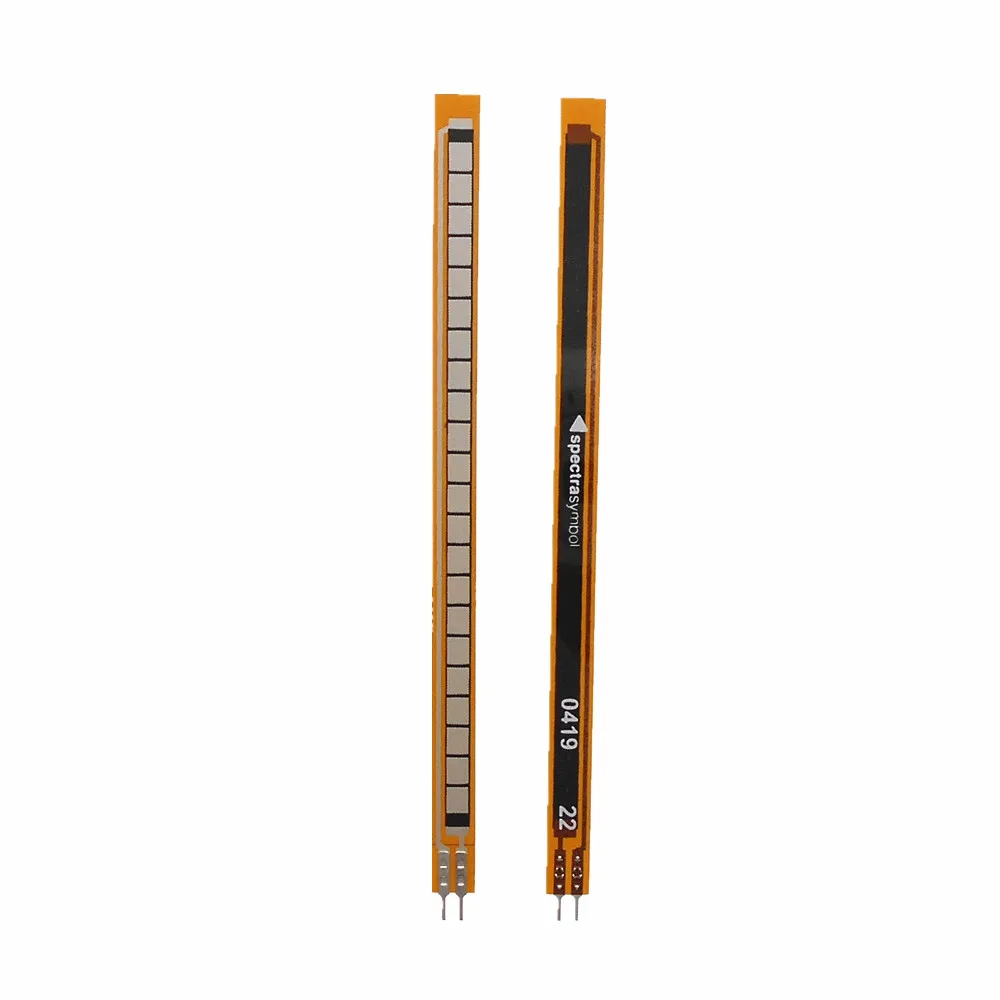

Длина x Ширина: flex 4,5 (110 мм * 6,2 мм) flex 2,2 73.66x6.35 мм
Интерфейс Тип: 2-контактный металлические штифты (шаг 0,1 ")
