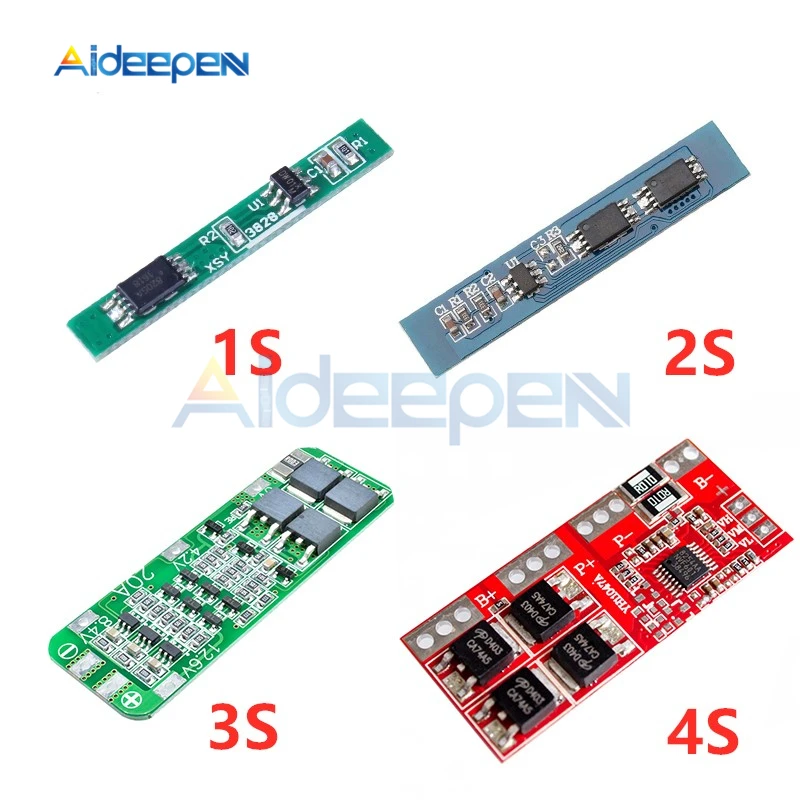

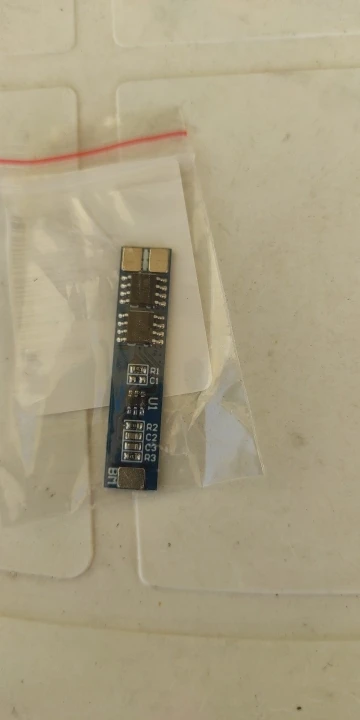

1 S 2 S 3 S 4S 3A 20A 25A 30A литий-ионный аккумулятор 18650 зарядное устройство PCB BMS Защитная плата 7,4 В 8,4 в для Lipo Battery Cell Park
Описание:

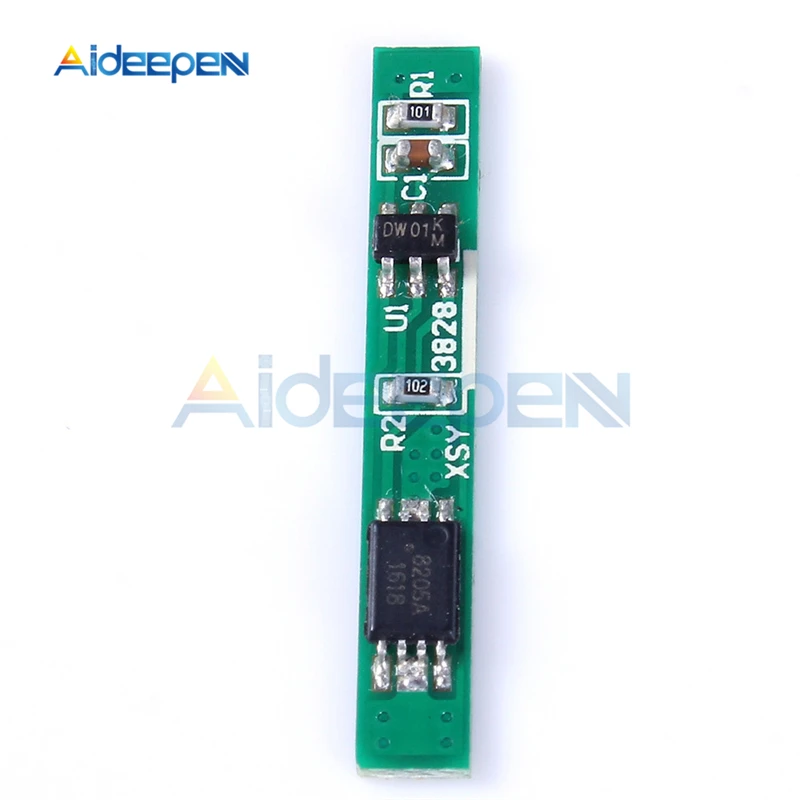

1. Зарядное напряжение: 4,2-5 в постоянного тока CC/CV
2. Ток потребления одной батареи: <= 6uA ток непрерывной разрядки 2.7A
3. Напряжение обнаружения перезарядки: 4,2 В +/-0,025 в
4. Задержка обнаружения перезарядки: 150-500 мс
5. Перезарядка восстанавливает напряжение: 4,0 В +/-0,025 в
6. Напряжение обнаружения перегрузки: 2,75 в +/-0,1 В
7. Задержка обнаружения перегрузки: 50-150 мс
8. Перегрузка восстанавливает напряжение: 2,9 В +/-0,10 в
9. Напряжение обнаружения перегрузки по току: 150 +/-30 мВ
10. Ток обнаружения перегрузки по току: 4,5 +/-0,5a
11. Время задержки обнаружения перегрузки по току: 5 мс-15 мс
12. Тип восстановления перегрузки по току: автоматическое восстановление
13. Состояние обнаружения короткого замыкания: внешнее короткое замыкание
14. Время задержки обнаружения короткого замыкания: <= 50us
15. Состояние восстановления короткого замыкания: автоматическое восстановление
16. Внутреннее сопротивление: MOSPET <= 40 м ом
17. Диапазон рабочих температур:-40-+ 50 градусов Цельсия
18. Диапазон температур хранения:-40-+ 90 по Цельсию
19. Размер: 28*3,8*1,2 мм

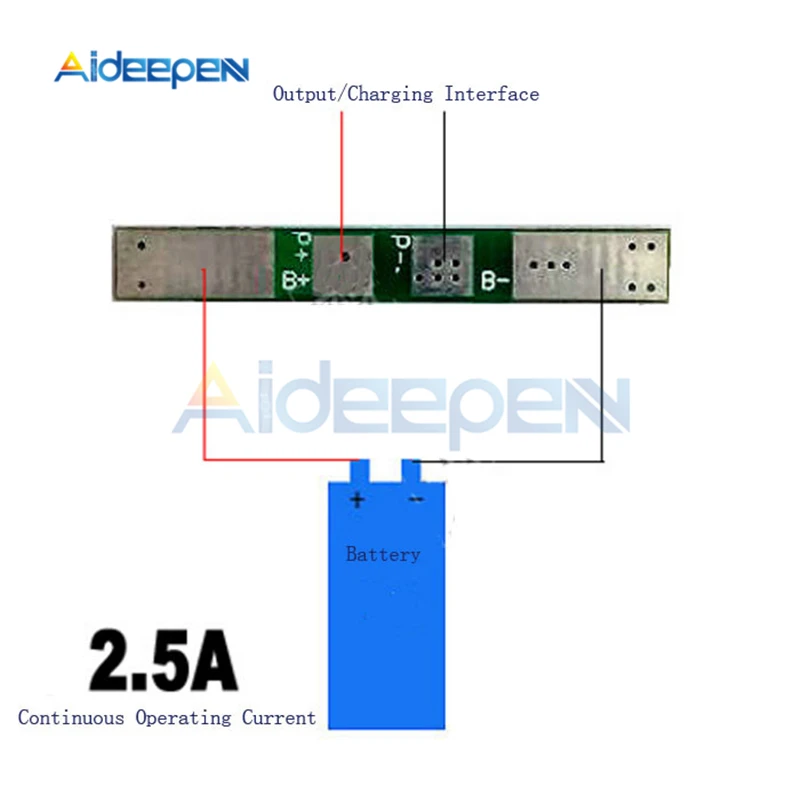

Введение точки пайки:
1. B +: подключение с положительным питанием
2. B-: подключение с отрицательным питанием
3. P +: подключение с зарядным/разрядным портом положительное (порт зарядки/порт разрядки обычно используется)
4. P-: подключение с зарядным/разрядным портом отрицательное (порт зарядки/порт разрядки обычно используется)
Описание:
Защита от короткого замыкания
Защита от перезаряда
Защита от перегрузки
Защита от перегрузки по току
Напряжение обнаружения избыточного заряда: 4,25-4,35 В ± 0,05 В
Напряжение обнаружения разрядки: 2,3-3,0 В ± 0,05 В
Максимальный рабочий ток: 3A
Переходный ток: 5A
Рабочая температура:-40-50 градусов
Внутреннее сопротивление: менее 45 м Ω
B + B-: интерфейс сердечника батареи
P + P-: разъем аккумуляторной платы
Мб: точка подключения между батареями
B +: аккумулятор V + Положительный
B-: аккумулятор V-отрицательный
P +: выход/зарядка V +
P-: выход/зарядка V-
Размер: прибл. 36x6x 1 мм/1,42 "x 0,24" x 0,04"
Характеристики:
1. Напряжение зарядки: 9 В постоянного тока CC/CV (макс.: 12 В)
2. Ток
Потребление одного тока (потребление) ≤ 6uA
Максимальный постоянный ток разряда: 4A
3. Защита от перезарядки
Напряжение обнаружения перезаряда: 4,29 в Точность ≤ ± 0,025 в
Время задержки обнаружения избыточного заряда: 1 s
Напряжение перезарядки: 4,05 в Точность ≤ ± 0,025 в
4. Защита от перегрузки
Напряжение обнаружения переразряда: точность 3 в ≤ ± 0,1 В
Задержка обнаружения чрезмерного разряда: 128 мс
Напряжение восстановления при разрядке: точность 3,2 в ≤ ± 0,1 В
5. Защита от перегрузки по току
Напряжение обнаружения перегрузки по току: 200 мВ
Ток обнаружения перегрузки по току: 9,8 A
Время задержки перегрузки по току: 12 мс
Состояние восстановления: автоматическое восстановление
6. Защита от короткого замыкания
Состояние обнаружения: внешнее короткое замыкание
Время задержки обнаружения: ≤ 50us
Состояние восстановления: автоматическое восстановление
7. Внутреннее сопротивление: схема защиты: (MOSPET) ≤ 21mΩ
8. Температура
Диапазон рабочих температур:-40 ° ~ + 80 °
Диапазон температур хранения:-40 ° ~ + 125 °
Размер изделия: около 3,50*1,70 см/1,38 "* 0,67"
Характеристики:
Выше напряжение зарядки: 4,25-4,35 В ± 05 в
За пределами dishcarge напряжение: 2,5-3,0 В ± 05 в
Непрерывный постоянный ток Макс: 5A
Максимальный пиковый ток: 7а
Рабочая температура:-40 --- + 50
Температура хранения:-40-+ 80
Малый ток: менее 5uA
Жизненный цикл: более 50000 часов
Сопротивление: менее 300mΩ
Защита от короткого замыкания: защита, Возможность зарядки для ремонта
Размер: 38*8*2 мм
2 S BMS Cnnection Инструкция:
B + положительное подключение батареи;
B-отрицательное соединение батареи;
МБ соединяет точку между батареей 1 и батареей 2;
P + положительный заряд/разрядка;
P-Отрицательный заряд/разрядка.
Примечание:
Плата может использоваться для аккумулятора 18650 2 шт., но в комплект не входят аккумуляторы
Особенности:
1. Напряжение обнаружения избыточного заряда: 4,28 +/-0,05 м
2. Перенапряжение напряжения: 4,20 +/-0,05 В
3. Напряжение обнаружения переразряда: 3,00 +/-0,05 В
4. Напряжение разрядки: 3,20 +/-0,05 В
5. Время обнаружения короткого замыкания: <15 мс
6. Ток обнаружения перегрузки по току: 6-7A
7. Текущее потребление от нормальной работы: 0,3-7UA
8. Нормальное сопротивление проводимости: <60 МОм
9. Защита от короткого замыкания: защита и автоматическое восстановление
Особенности:
-Встроенная высокоточная схема обнаружения напряжения.
-Подключите к выводы зарядного устройства с использованием устройства высокого давления.
-Встроенный три цепи обнаружения перегрузки по току (1 по току, 2 по току, короткое замыкание нагрузки)
-Через трубку MOS, она может управлять зарядкой и разрядкой аккумулятора;
-Низкое потребление тока в режиме ожидания
Характеристики:
Модель: HH-P3-10.8
Диапазон напряжения зарядки: 4,25-4,35 В ± 0,05 В
Размер: 48*15*1,0 мм
Диапазон напряжения разряда: 2,5-3,0 В ± 0,05 В
Максимальный рабочий ток: 3A
Рабочая температура:-40 --- + 50 °
Максимальный мгновенный ток: 4-6A
Условия хранения:-40 --- + 80 °
Статическое электричество: менее 6 uA
Срок службы: более 50000 часов
Сопротивление: менее 45 м Ω
Защита от короткого замыкания: может защитить, требуется зарядка
Функция:
Подключите литиевый аккумулятор к защитной плате в соответствии с схемой проводки, когда напряжение батареи находится между давлением зарядки и напряжением разряда, и P +, P-зарядка через 1 секунды, выходное напряжение P + и P-такое же, как и напряжение батареи.
Подключение:
Первая батарея B +-TO + ve
B1-TO-ve от первого аккумулятора и + ve от второго аккумулятора
B2-TO-ve второго аккумулятора и + ve третьего аккумулятора
B3-нет подключения
B-TOVE третьего аккумулятора
Нагрузка/вход P +-TO + ve
P-TO-ve нагрузка/вход
Защита IC: Seiko S-8254AAK лист данных
Защита MOSFET: 4x AO4407A
Спецификация:
Размер 50 мм x 16 мм x 3,5 мм (Длина x Ширина x высота)
Поддерживает три типа батареи 4,2 V литий-ионный аккумулятор
Защита от перенапряжения 4,35 в
Защита от перенапряжения 2,7 в
Максимальная непрерывная Кола 8A
Максимальное пиковое значение 15А, <20 мс
Защита от короткого замыкания на выходе да
Внутреннее сопротивление <8mΩ
Рабочая температура-20 ~ 70 °C
Спецификация:
Размер: approx.50x16x1мм
Максимальный ток разряда: 10A
Напряжение обнаружения избыточного заряда: 4,25-4,35 В ± 0,05 В
Напряжение обнаружения переразряда: 2,3-3,0 В ± 0,05 В
Максимальный рабочий ток: 5A-8A
Переходный ток: 9A-10A
Рабочая температура:-40 ~ 50 °
Температура хранения:-40 ~ 80 °
Ток покоя: <6uA
Внутреннее сопротивление: <60 МОм
Срок службы:> 30 000 часов
Особенности:
Защита от короткого замыкания.
Защита от перезаряда.
Защита от перегрузки.
Защита от перегрузки по току.
Может быть применен к различным литиевым сердечникам 3,7 В.
Компактный размер и легкий.
Тонкая работа и долговечность.
Обеспечить безопасность аккумуляторной батареи.
Подходит для
10,8 В (номинальное напряжение полимерного аккумулятора)
11,1 В (18650 или 3,7 в литиевая батарея Номинальное напряжение)
12,6 В (литиевая батарея полного заряда напряжения)
Особенности:

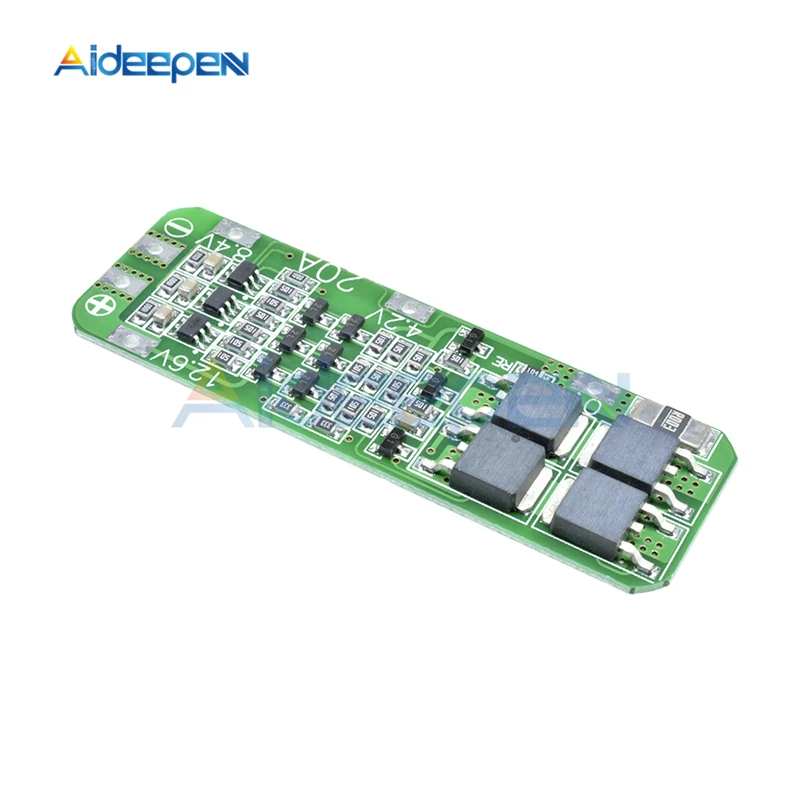

Название модуля: 3 S 12,6 V литий-ионная литиевая батарея 18650 зарядное устройство Защита печатной платы
Подходящий диапазон: для номинального напряжения 3,6 В 3,7 В литиевая батарея (включая 18650,26650, литий-полимерные батареи)
Размер изделия: 64 мм x 20 мм x 3,4 мм
Материал: металл
Напряжение зарядки: 12,6 В
Максимальный выходной ток: 20А
Максимальная выходная мощность/мощность зарядки: 252 Вт
Меры предосторожности:
1. Строго в соответствии с схемой проводки: 0 В/4,2 В/8,4 В/12,6 В, в противном случае это приведет к повреждению чипа.
2. После подключения, он должен сначала зарядить активацию, затем будет иметь выход.
Примечание:
Не смешивайте хороший аккумулятор и плохой аккумулятор для использования.
Внутреннее сопротивление 3 емкости аккумулятора будет лучше.
Пожалуйста, покупатели знают профессиональные знания этого модуля перед покупкой
Примечание:
Батарея и держатель батареи не неслучаемы, они только для справки
Характеристики:
Размер: около 56 мм * 45 мм * 1,2 мм
Диапазон перенапряжения: 4,25-4,35 В ± 0,05 В
Диапазон напряжения при разрядке: 2,3-3,0 В ± 0,05 В
Максимальный рабочий ток: 0-25 A
Максимальный переходный ток: 34-40 А
Ток покоя: менее 30uA
Внутреннее сопротивление: менее 100 МОм
Рабочая температура:-40 --- + 50 °
Состояние хранения:-40-+ 80 °
Эффективная жизнь: больше than30000h
Защита от короткого замыкания: Да, задержка самостоятельного восстановления
Меры предосторожности:
Строго в соответствии с схемой проводки: 0 В (B-) 3,7 в (B1) 7,4 В (B2) 11,1 В (B +), не нарочно короткого замыкания.
После подключения линии, необходимо сначала зарядить, затем получить выход.
Когда аккумулятор соединен в серии с 3 групп, пожалуйста, убедитесь, что напряжение каждого аккумулятора одинаковое. Если нет, пожалуйста, заполните каждый набор батарей, а затем используйте.
Не смешивайте хороший аккумулятор и аккумулятор.
Емкость внутреннего сопротивления батареи ближе будет лучше.
Внимание: Не смешивайте хороший аккумулятор и плохой аккумулятор для использования. Внутреннее сопротивление 3 емкости аккумулятора будет лучше. Пожалуйста, покупатели знают профессиональные знания этого модуля перед покупкой
Спецификация:
Новинка и высокое качество
Модуль: 3 S литий-ионная плата для защиты литиевых батарей
Напряжение обнаружения перезаряда: 4,25 ± 0,025 в
Перезарядка поднимает напряжение: 4,15 ± 0,05 В
Напряжение при обнаружении разрядки: 2,50 ± 0,08 В
Напряжение при разрядке: 3,00 ± 0,1 В
Ток перегрузки: 20-30A
Рабочий ток: 15A (естественное охлаждение 10.A, добавить радиатор 15A, Максимальный мгновенный ток 30A)
Автоматическое восстановление, без активации
Особенности:
Защита от короткого замыкания
Защита от перезаряда
Защита от перегрузки
Защита от перегрузки по току
Рабочая температура:-40-85 ℃
Размер: прибл. 50x22x4мм
Примечание:
Если правильная сварка, тестирование выхода невыхода,
Используйте другие способы для активации зарядки о защитной плате!
Обзор:
Основной IC использует оригинальные импортированные компоненты Ricoh.
Перезарядка, разрядка, Перегрузка по току, защита от короткого замыкания,
Для различных емкостей различных форм 3,7 В литиевых батарей.
Японская защита IC, VISHAY, AOS, IR и другие высококачественные MOSFET, FR-4
Низкий температурный коэффициент пластины, дизайн, тонкая работа, тестирование и комплексное.
Компактный, подходит для многих требований высокой степени интеграции,
Недорогие приложения для удовлетворения широкого спектра требований к производительности
Для обеспечения абсолютной безопасности и надежности аккумуляторной батареи.
Описание устройства защитной платы:
Компоненты для чипа защиты от S-8254AAG в Японии; Оригинальные Bandai America AO4407 * 2 шт.;
Защита чипа, а также серии Ricoh R5431.
Характеристики:
Модель: HH-P3-10.8
Размеры: 48*15*1,0 мм
Диапазон напряжения зарядки: 4,25-4,35 В ± 0,05 В
Диапазон перенапряжения: 2,3-3,0 В ± 0,05 В
Рабочая температура:-40 --- + 50 c
Условия хранения:-40 -- + 80 c
Максимальный рабочий ток: 4-5A
Максимальный мгновенный ток: 6-7A
Ток покоя: менее 6uA
Сопротивление: менее 45 МОм
Эффективная жизнь: более 50 000 часов
Защита от короткого замыкания: защита, требуется восстановление после перезарядки

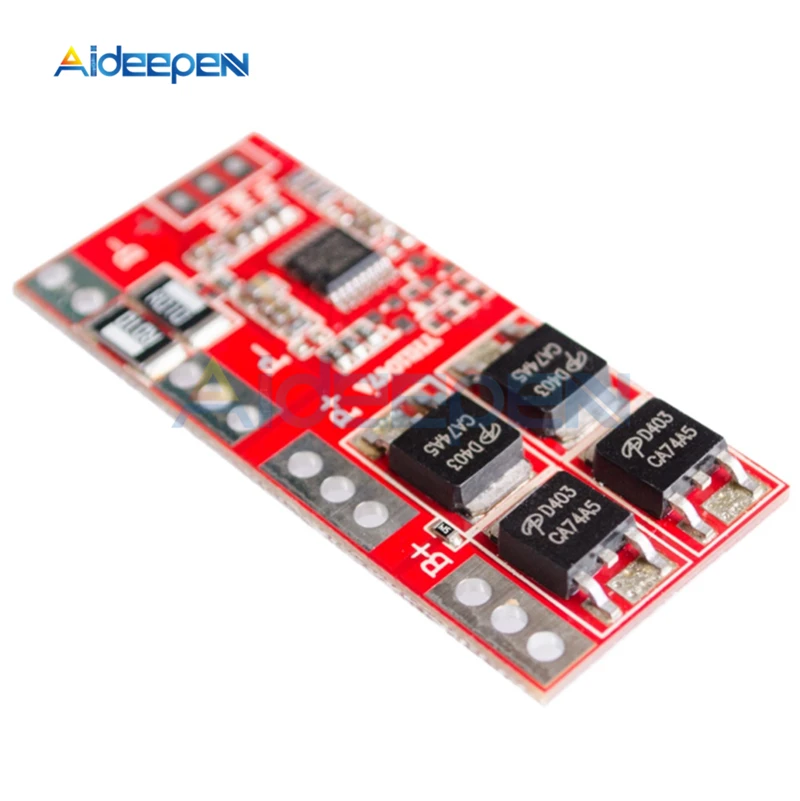

Подходит для: 4 упаковок 18650 литиевых батарей 14,8 в 16,8 в
Основные функции и особенности: защита от перезарядки, защита от перегрузки,
Защита от короткого замыкания, защита от перегрузки по току.
Защитная пластина с использованием японской аккумуляторной литиевой батареи Ricoh с защитой от фосфата железа;
1) Высокоточная схема обнаружения напряжения;
2) терминал зарядного устройства с использованием высоковольтных устройств;
3) Встроенная трехступенчатая схема обнаружения перегрузки по току (перегрузки по току 1, перегрузки по току 2, короткого замыкания нагрузки);
4) транзистор MOS может управляться зарядкой и разрядкой аккумулятора;
5) Низкое потребление тока в режиме ожидания.
Функция и Примечание:
1. Литиевая батарея с защитной панелью в соответствии с соединением Схемы проводки,
Когда напряжение батареи перезаряда и перенапряжения напряжения между напряжением,
И P +, P-зарядка 1 секунду, P + и P-Выходное напряжение напряжения батареи.
2. Функция зарядки аккумулятора: от P + до P-plus зарядное устройство для зарядки аккумулятора,
Заряд напряжения батареи для обнаружения избыточного напряжения (4,25 ± 0,025 в),
Схема защиты для отключения пути зарядки, для достижения защиты от перезарядки.
3. Защита от переразряда батареи: между P + и P-подключенной нагрузкой и разрядкой батареи
Когда напряжение батареи падает до перенапряжения (2,7 0,05 В), схема защиты,
Отключите путь разрядки для достижения защиты от перегрузки.
4. Защита от короткого замыкания: когда P + и P-короткого замыкания будет действовать быстро в 5-50uS,
Отключите доступ, защита от короткого замыкания.
5. Функция защиты от перегрузки по току: при напряжении V-terminal (0,15 ± 0,02 в),
Схема защиты будет действовать быстро в 6,7-13,9 мс, отключит доступ, защита от перегрузки по току.
Особенности:
Защита от короткого замыкания
Защита от перезаряда
Защита от перегрузки
Защита от перегрузки по току
Напряжение обнаружения перезаряда: 4,25-4,35 в +-0,05
Напряжение при обнаружении разрядки: 2,3-3,0 В +-0,05 В
Максимальный рабочий ток: 4A-5A
Переходный ток: 6A-7A
Рабочая температура:-40-50C
Внутреннее сопротивление: менее 45 м ом
Не включает никель
Спецификация:
Абсолютно новый
Размер: около 65*32*4 мм
Максимальный выходной ток: 20А
Примечание:
Не смешивайте хорошие батареи с плохими батареями. 4 внутреннее сопротивление емкости аккумулятора будет ближе.
Возможны отклонения в 1-5 мм вследствие измерений вручную.
Из-за того, что дисплей не калиброван так же, цвет предметов, отображаемых на мониторе компьютера, может незначительно отличаться.
Описание:
1. Название модуля: 4-струнная плата для защиты литиевой батареи
2. Модульная природа: полимерная литиевая батарея Защитная панель
3. Напряжение обнаружения избыточного заряда: 4,25 ± 0,025 в
4. Перенапряжение напряжения: 4,15 ± 0,05 В
5. Напряжение обнаружения переразряда: 2,50 ± 0,08 В
6. Напряжение прерывания разрядки: 3 ± 0,1 В
7. Перегрузки по току: 20-30A
8. Рабочий ток 15A (естественное охлаждение: 10A, плюс радиатор 15A, Максимальный мгновенный ток 30A)
9. Условие окончания: Отпустите состояние защиты, затем автоматически возо
0 Отзывов
1 Заказов
