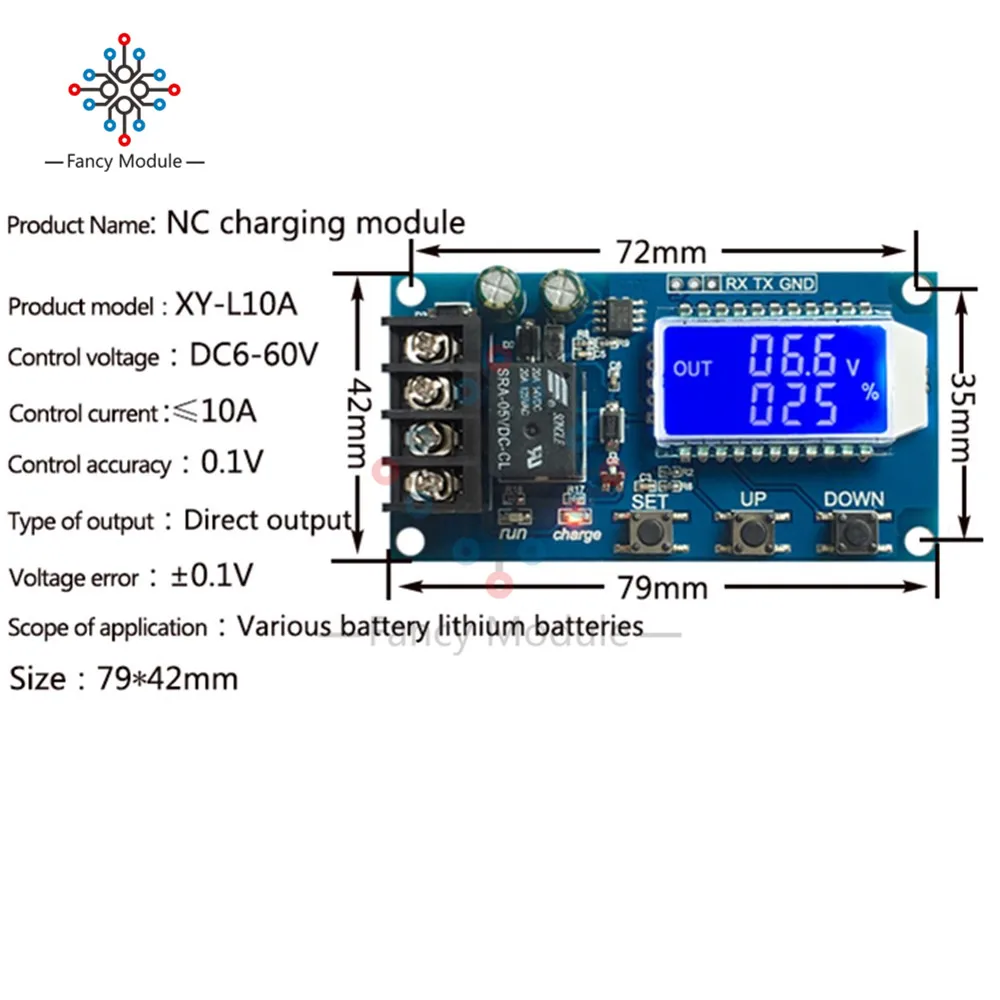

DC 6-60v 10A ЖК-свинцово-кислотный Контроллер заряда солнечной батареи, защитная плата, зарядное устройство, переключатель времени 12v 24v 36v 48v емкость батареи
Основные характеристики модуля:
1. Поддержка свинцово-кислотных аккумуляторов и актерских аккумуляторов, диапазон напряжения: 6 В ~ 60 В;

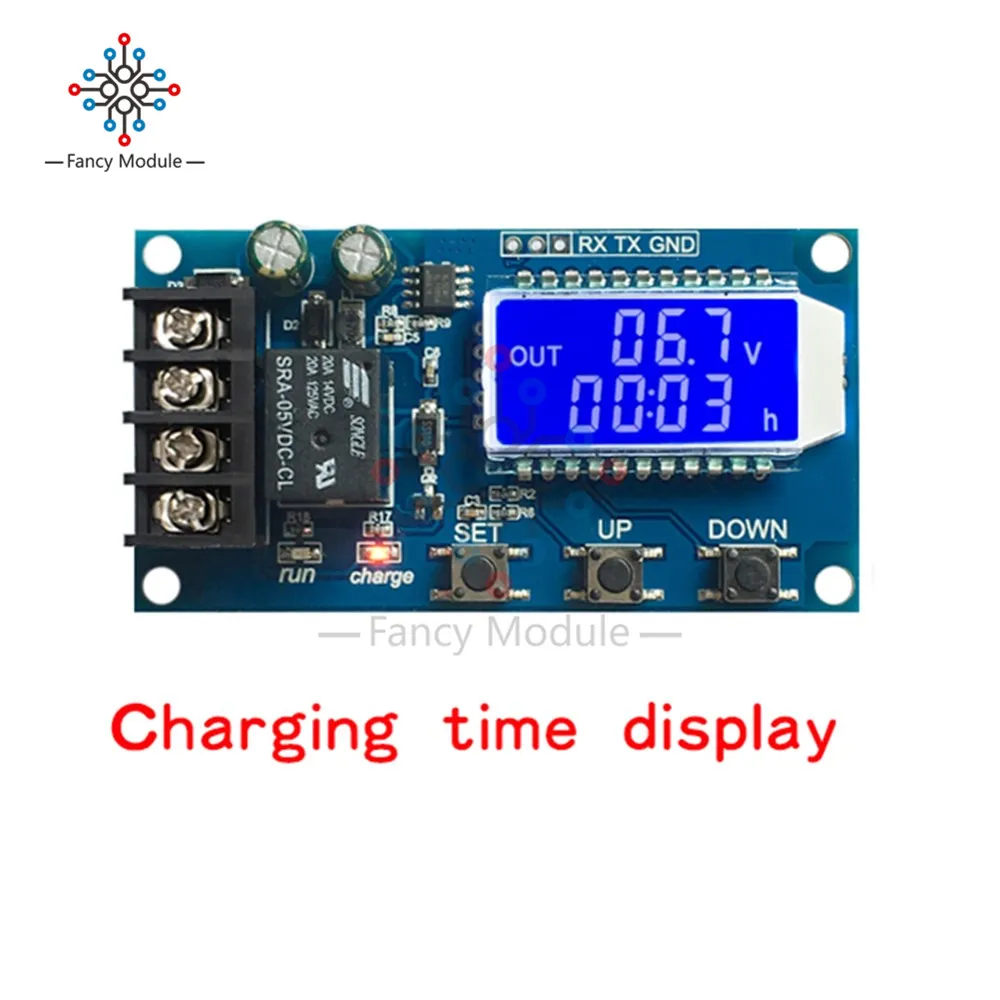

2. Может отображать напряжение, процент батареи, время зарядки одновременно через ЖК-дисплей;
3. Функция очень мощная, реализует автоматическое управление зарядкой, время управления зарядкой, также может настроить и загружать соответствующий параметр через последовательный порт;

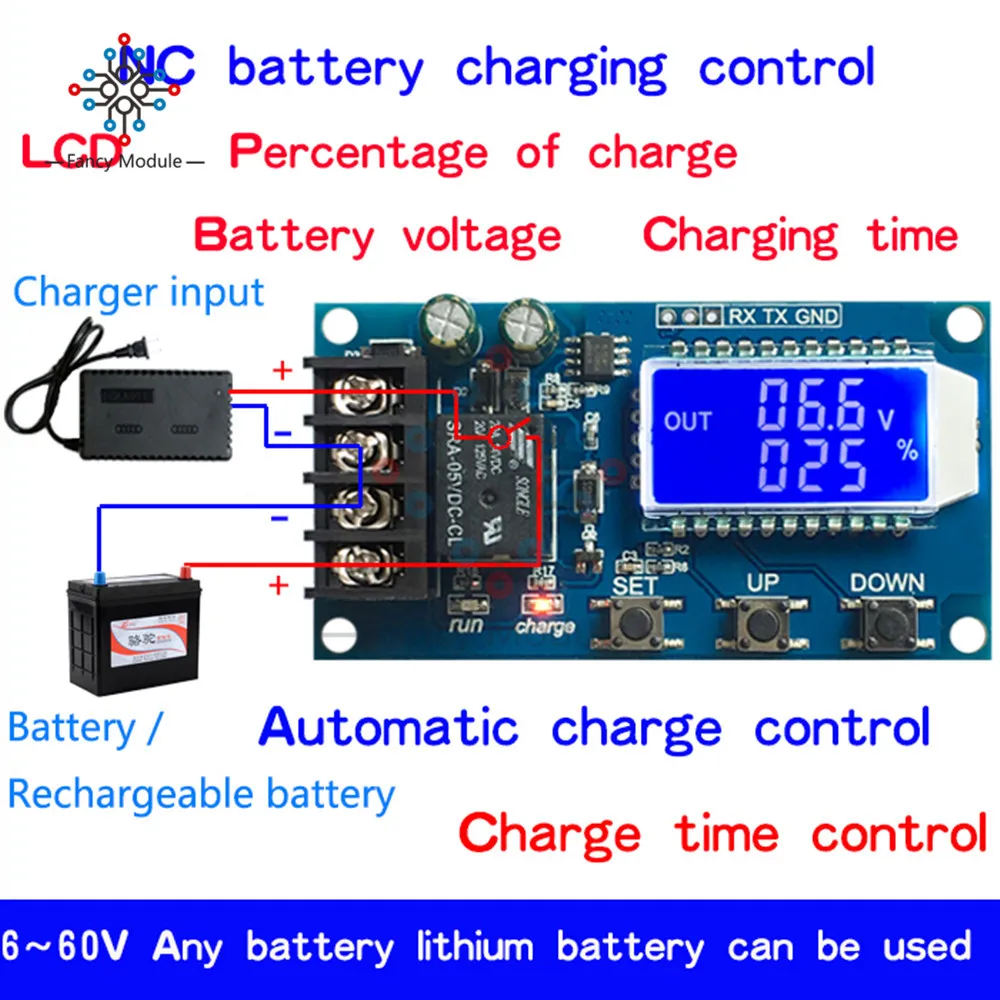

Описание функции1. Функция автоматического управления зарядкой:

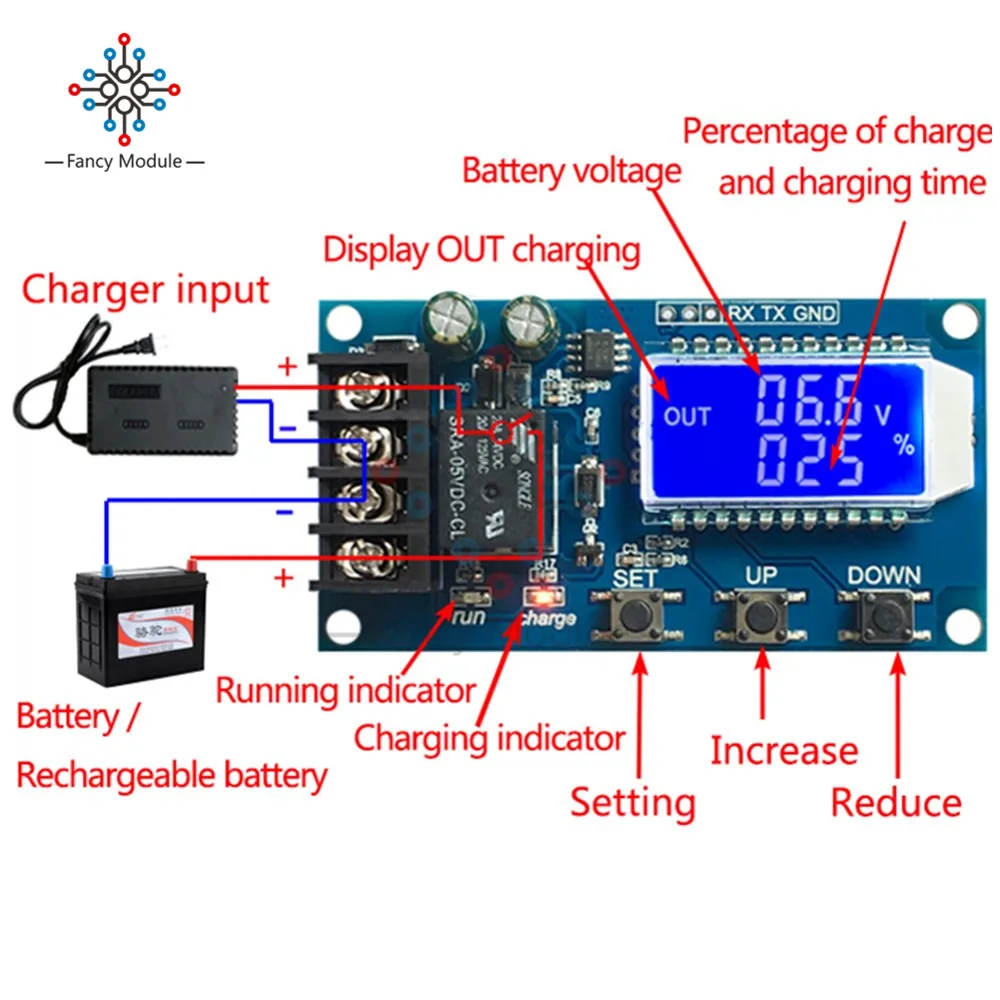

Установив volt-HI:'UP' volt-LI:'dn'; Когда напряжение батареи ниже Вольт-LI:'dn', реле приводит, зарядное устройство начинает заряжать аккумулятор; когда напряжение батареи до Вольт-привет: «вверх», реле diconnected и автоматическая зарядка завершена один раз;
2. Функция контроля времени зарядки:
Как включить функцию контроля времени?
После ввода набора параметров установите параметр op без нуля, затем включите функцию контроля времени, параметр op по умолчанию: -- h, по умолчанию не включается функция контроля времени;
После открытия функции контроля времени (OPis non-zero), когда напряжение батареи ниже-LI'dn', зарядное устройство начало заряжать аккумулятор, система начала работать; во время синхронизации напряжение батареи ≥ Вольт-HI'UP', релейное отключение; Если теоптайм вверх, напряжение батареи все еще ниже volt-LI'dn', Реле держит проводимость, автоматически закрывает функцию контроля времени зарядки и мигает theH:ERto напомнить пользователю, настройка параметров времени является необоснованной; Нажмите любую клавишу, чтобы остановить мигание;
Примечание: Формат времени: 00:59 (00 часов, 59 минут) Максимальное время-99:59, что составляет 100 часов.
3. Функция загрузки серийных данных и настройки параметров:
Система поддерживает загрузку данных UART и настройку параметров
UART:115200,8,1
Cmd
Func
На
Реле позволяют открывать
Скидка
Реле отключено для открытия
Старт
Запуск загрузки данных
Стоп
Остановка загрузки данных
Чтение
Прочитайте настройки param
Dw10.0
Набор Вольт-ли: 'dn'
Up20.0
Набор Вольт-привет: "вверх"
Xx: xx
Установите время зарядки OP
00:00 время остановки зарядки
Формат сообщения для загрузки данных:
Напряжение батареи + процент батареи + время зарядки + состояние заряда 12,0 в, 020%,00:10,OP
Настройка параметров
A) нажмите и удерживайте клавишу, чтобы войти в интерфейс настройки;
B) переключите параметры, которые вы хотите установить с помощью коротких pressSET;
В) после выбора параметров, может быть установлен theUP/DOWNkey для поддержки короткого нажатия, длительное нажатие (быстрое увеличение или уменьшение); Для установки других параметров, повторите шаг b, c);
D) после установки всех параметров нажмите кнопку «set» для выхода и сохранения;
Описание ключевой функции:
В интерфейсе Run (основной интерфейс):
Короткая Кнопка pressSETbutton для отображения текущего набора параметров; Короткая Кнопка pressUPbutton, переключающий процент заряда и время зарядки;
Короткая Кнопка PressDOWNbutton, выберите включение/выключение реле, если реле может быть закрыто, покажет «off» в качестве напоминания;
Длинная кнопка pressUPbutton, переключатель низкого уровня мощности
ВКЛ.: без работы в течение 10 минут выключите подсветку
Выключение: подсветка Всегда яркая
Длинная кнопка pressSETbutton, введите настройки параметров.
Расчет процентного напряжения:
Процент напряжения = Напряжение батареи/(Вольт-HI - volt-LI)
Дополнительные функции
A) функция записи времени зарядки: не открывайте контроль времени зарядки, продукт будет записывать Полное время, когда интерфейс отображения времени входа, время зарядки мигающего дисплея, А затем откройте интерфейс отображения времени выхода или следующую зарядку (проводимость реле), когда она пустая;
B) Автоматическое определение параметров: когда параметры установлены, выход, если volt-LIdn≥ volt-HIUP, система будет мигать «ERR» в качестве напоминания;

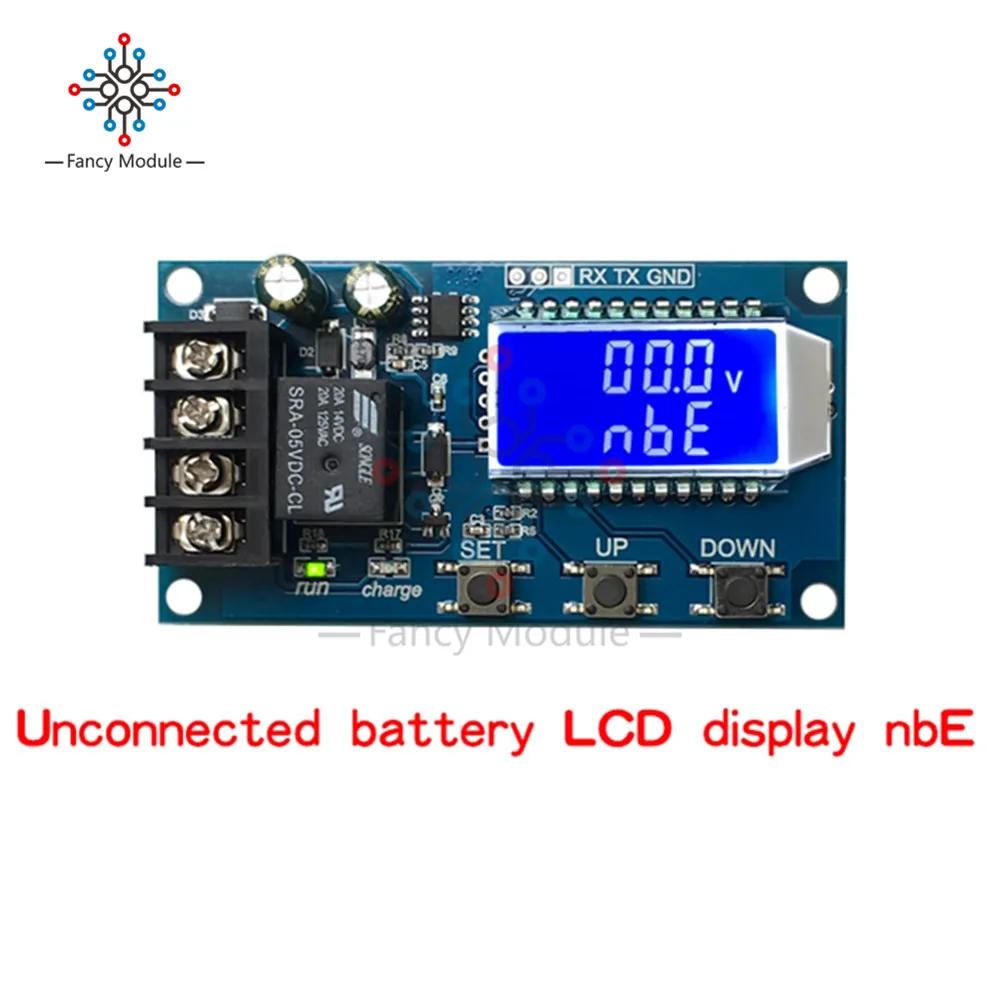

C) обнаружение доступа к батарее: Этот продукт прикреплен к батарее, если он не подключен к батарее, система будет показана в нисходящей ссылке «NbE» в качестве напоминания
Анализ общих сбоев
В: сколько подходит для использования на уровне V? Сколько напряжения в этот модуль подходит?
Ответ: этот раздел подходит для минимального 6 в, самого высокого диапазона напряжения 60 в, максимального уровня расходов 48 В, потому что аккумулятор 48 в полон электричества в 60 в, И затем высокая температура, если ваш аккумулятор выше 48 в, пожалуйста, выберите другой раздел.
В: мощность следующих электрических приборов сломалась! СВЕТОДИОДНЫЙ мигающий свет?
О: это потому, что ваш зарядный ток слишком велик или емкость батареи слишком мала, чтобы привести к тому, что питание немедленно достигнет предела напряжения, отключения Реле, отключения, напряжение и быстро вниз до низкого напряжения, и начал перезаряжать, цикл, На данный момент вы хотите, чтобы уменьшить зарядный ток никель-металл-только линия, как правило, зарядный ток никель-металл-это емкость аккумулятора очень 1 до 1,5, как, например, 20AH аккумулятор зарядный ток никель-металл-как правило, около 2-3a! Обратите внимание, что Большая зарядка вызовет ускоренное старение батареи, ударные комплекты и даже Взрывы!
В: какой режим управления? Могу ли я автоматически заряжать? Можно ли использовать боковую зарядку? Могу ли я ограничиться потоком?
Ответ: это контроль напряжения, например, набор предел напряжения 12,0 V, напряжение до 14,5 V, напряжение заряда до 14,5 в эту стоимость в счете-фактуре, отключение питания, напряжение вниз до 12,0 в реле закрыто и начать зарядку, может быть заполнено стороной, режим управления напряжением только для выключения и открытия, Не может ограничивать поток, зарядный ток полностью зависит от вашего зарядного устройства!
В: входное напряжение 12 В может или не может заряжать аккумулятор 24 В или 48 В может заряжать аккумулятор 12 В?
A: Это простой контроллер напряжения, только играющий роль переключателя, не может переключаться на заряд батареи, поэтому вы хотите дать какой заряд батареи, чтобы быть готовым, какой тип зарядного устройства! Это необходимо!
