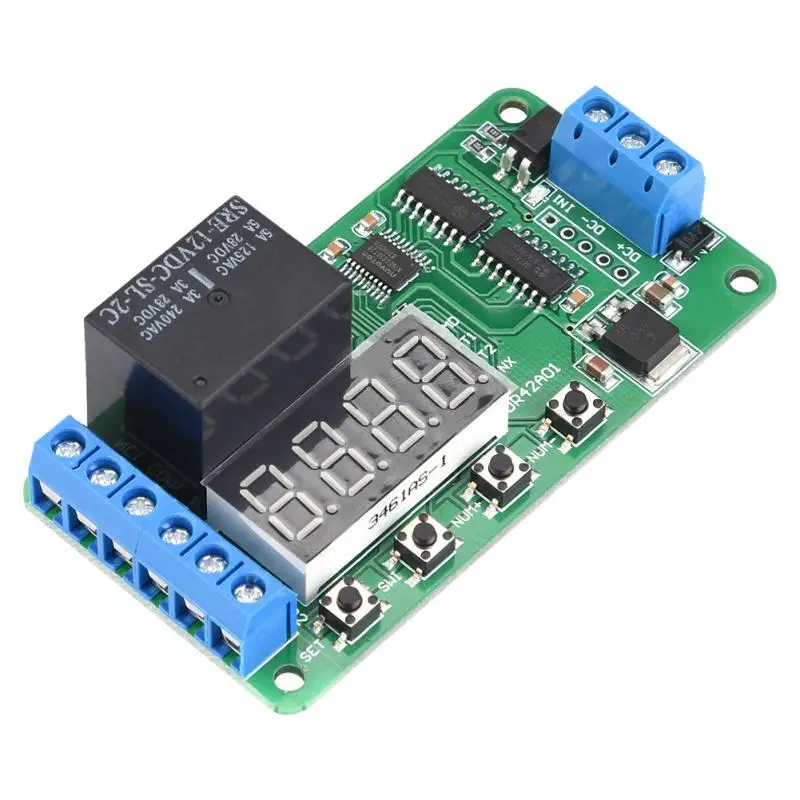

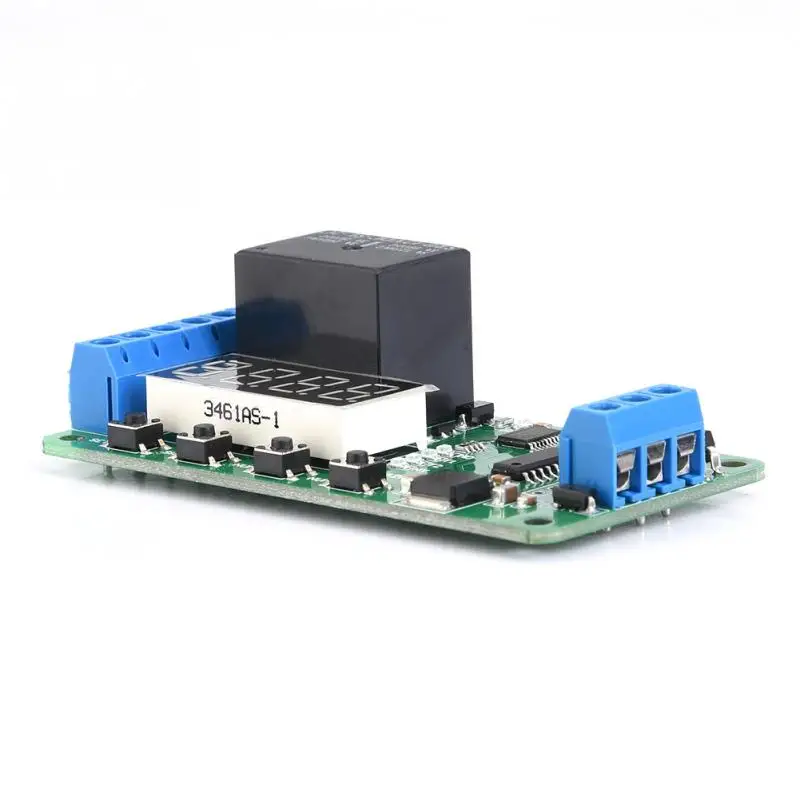

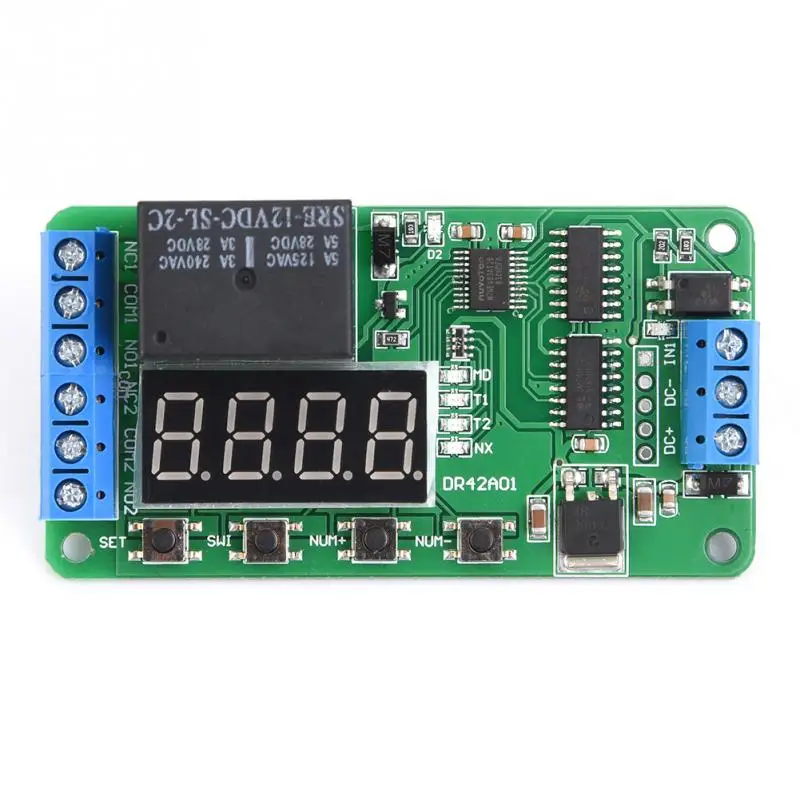

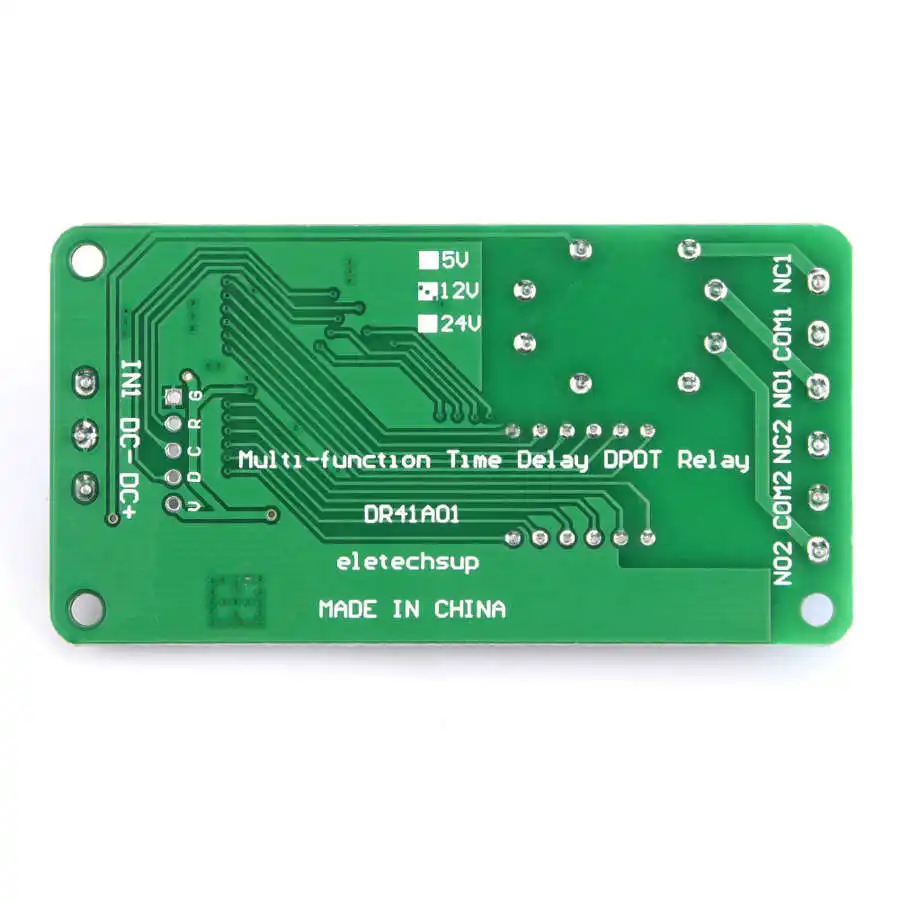

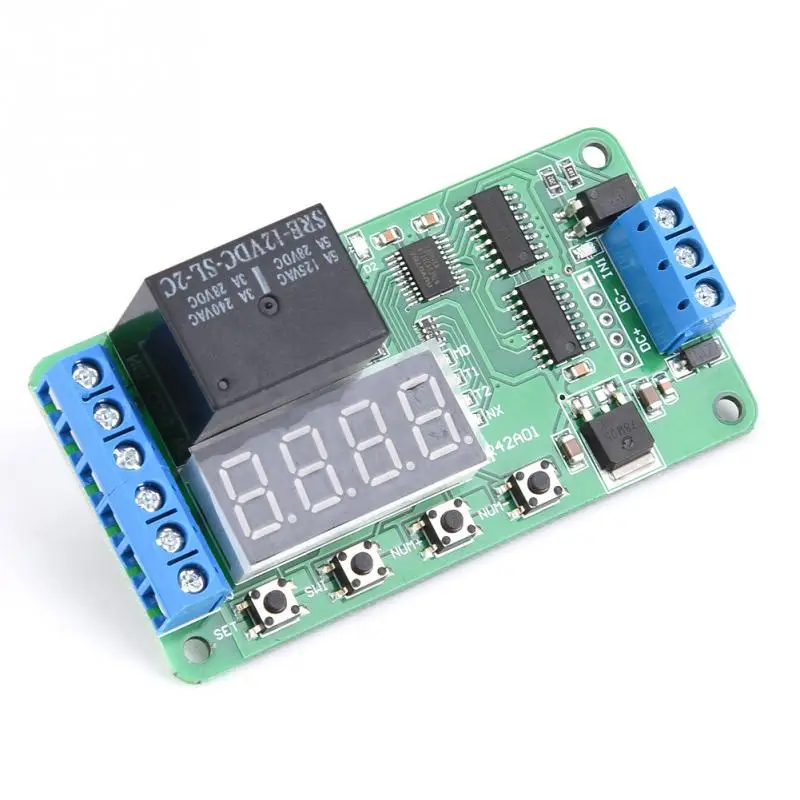

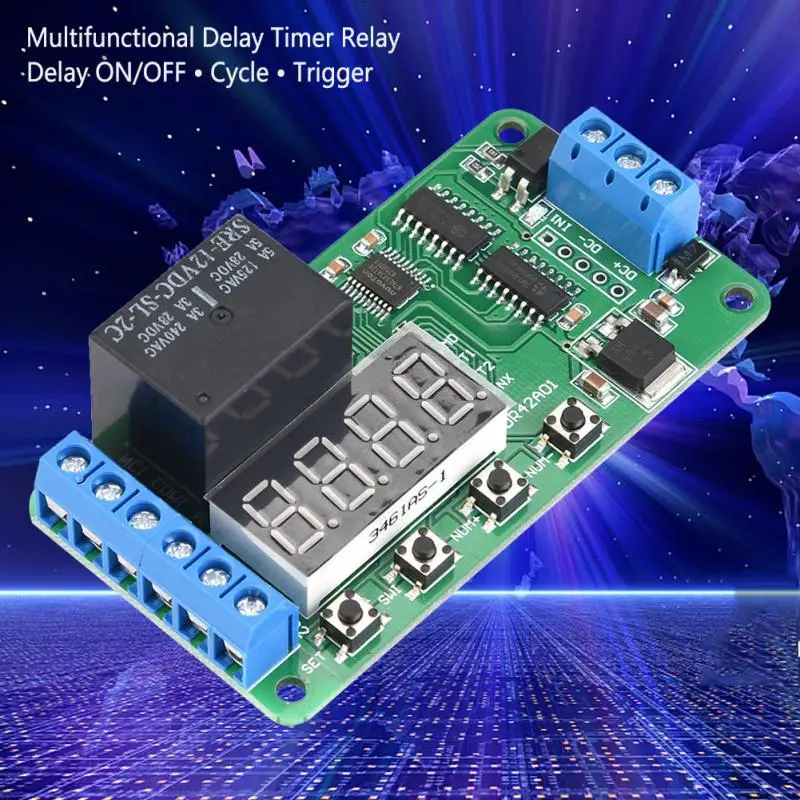

Двухканальный многофункциональный переключатель времени DPDT реле таймера задержки, 12 В, релейный модуль DR42A01, таймер задержки поездки
Функции основаны на потребностях пользователя.
Описание функции:
≥
Подключение синхронизации: после включения питания, по прибытии времени настройки T1, реле подтягивается, и T1 можно регулировать в диапазоне от 0,1 до 270 часов, дайте интерфейсу CH1 низкий импульсный сигнал (продолжительность низкого уровня20 мс), повторите вышеуказанную функцию за один раз.
Функция 2:
После включения реле не тянет. Когда
Таймерное отключение, затем втягивание: после включения питания реле сразу же втягивается. По прибытии времени настройки T1, реле отключается; По прибытии времени настройки T2, реле втягивается. И T1 можно регулировать в диапазоне от 0,1 до 270 часов. Отправьте низкий импульсный сигнал на интерфейс в 1, повторите вышеуказанную функцию один раз.
Функция 5:
Неограниченный режим синхронизации цикла B: после включения питания реле немедленно втягивается. По прибытии времени настройки T1, реле отключается; По прибытии времени настройки T2, реле втягивается, затем повторите вышеуказанное состояние. И T1 можно регулировать в диапазоне от 0,1 до 270 часов. Отправьте низкий импульсный сигнал на интерфейс в 1, перезапустите вышеуказанную функцию.
Функция 7:
Режим синхронизации ограниченного цикла B: после включения питания реле сразу же втягивается. По прибытии времени настройки T1, реле отключается; По прибытии времени настройки T2, реле втягивается, затем повторите вышеуказанное состояние для раз «NX». T1 и T2 можно регулировать в диапазоне от 0,1 до 9999 секунд, время цикла «NX» можно регулировать в диапазоне от 1 до 9999. Отправьте низкий импульсный сигнал на интерфейс в 1, перезапустите вышеуказанную функцию.
Функция 9:
Режим триггера: Содержит функцию задержки выключения, реле не работает после включения питания, отправляет низкий импульсный сигнал на интерфейс в 1, сразу Включите реле; Когда сигнал низкого импульса исчез, реле по-прежнему втягивается. Когда пришло время настройки T1, реле отключается, T1 можно регулировать в диапазоне от 0 до 270 часов.
Немедленно отключите.
Функция 11:
Отключение таймера запуска: реле не работает после включения питания. Отправьте низкий импульсный сигнал на интерфейс в 1, Включите реле. По прибытии времени T1 реле отключается. T1 можно регулировать от 0,1 до 270 часов. Отправьте низкий импульсный сигнал на интерфейс в 1 снова, повторите вышеуказанную функцию один раз.
Функция 13:
Таймер запуска отсоединяется, затем нажимается: реле не работает после включения питания. Отправьте низкий импульсный сигнал на интерфейс в 1, сразу же Включите реле. По прибытии времени T1 реле отключается. По прибытии времени T2 реле втягивается. T1 и T2 можно регулировать в диапазоне от 0,1 до 270 часов. Отправьте низкий импульсный сигнал на интерфейс в 1, повторите вышеуказанную функцию один раз.
Функция 15:
Неограниченный режим синхронизации цикла D: реле не работает после включения питания. Отправьте низкий импульсный сигнал на интерфейс в 1, сразу же Включите реле. По прибытии времени T1 реле отключается. По прибытии времени T2 реле втягивается. Затем повторите вышеуказанное состояние. T1 и T2 можно регулировать в диапазоне от 0,1 до 270 часов. Отправьте низкий импульсный сигнал на интерфейс в 1, перезапустите вышеуказанную функцию.
Функция 17:
Ограниченный режим синхронизации цикла D: реле не работает после включения питания. Отправьте низкий импульсный сигнал на интерфейс в 1, сразу же Включите реле. По прибытии времени T1 реле отключается. По прибытии времени T2 реле втягивается. Затем повторите вышеуказанный статус для "NX" раз. T1 и T2 можно регулировать в диапазоне от 0,1 до 9999 секунд, время цикла «NX» можно регулировать в диапазоне от 1 до 9999. Отправьте низкий импульсный сигнал на интерфейс в 1, перезапустите вышеуказанную функцию.
