ESP-01 ESP-01S ESP8266 RGB светодиодный контроллер Adpater WIFI модуль для Arduino IDE 16 бит светильник вое кольцо Рождество DIY WS2812B WS2812

Это светодиодный модуль управления WS2812 RGB на базе ESP-01 / 01S. С его помощью светильник можете легко управлять световой полосой WS2812/световым кольцом. Собственная система управления освещением. Поддержка программирования IDE Ard uino.

Характеристика:

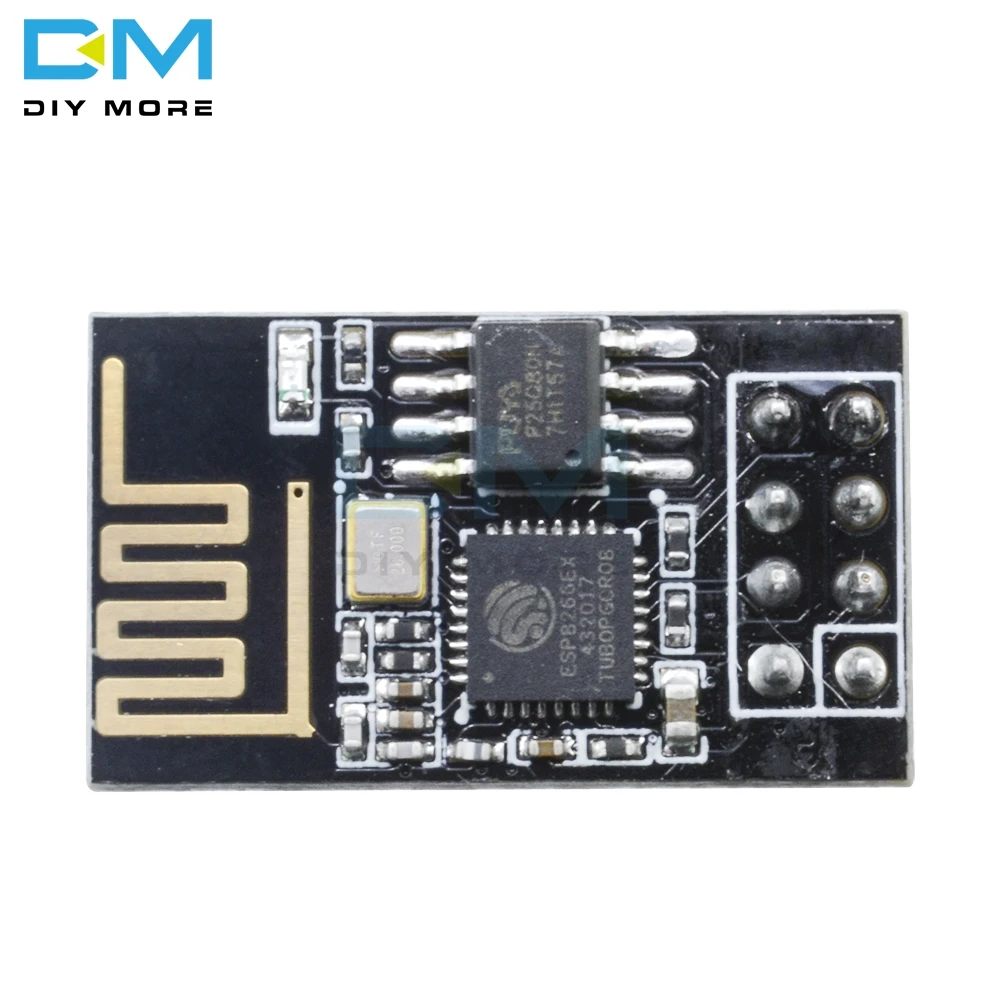

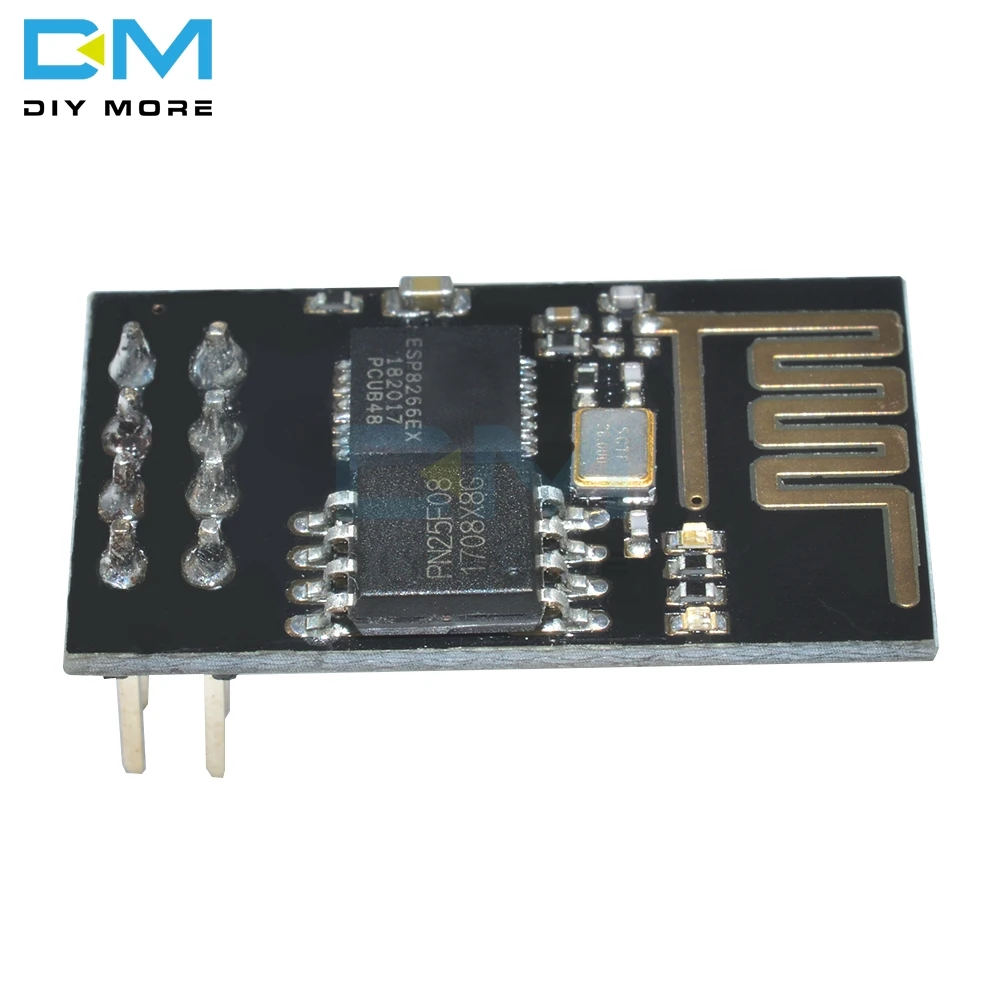

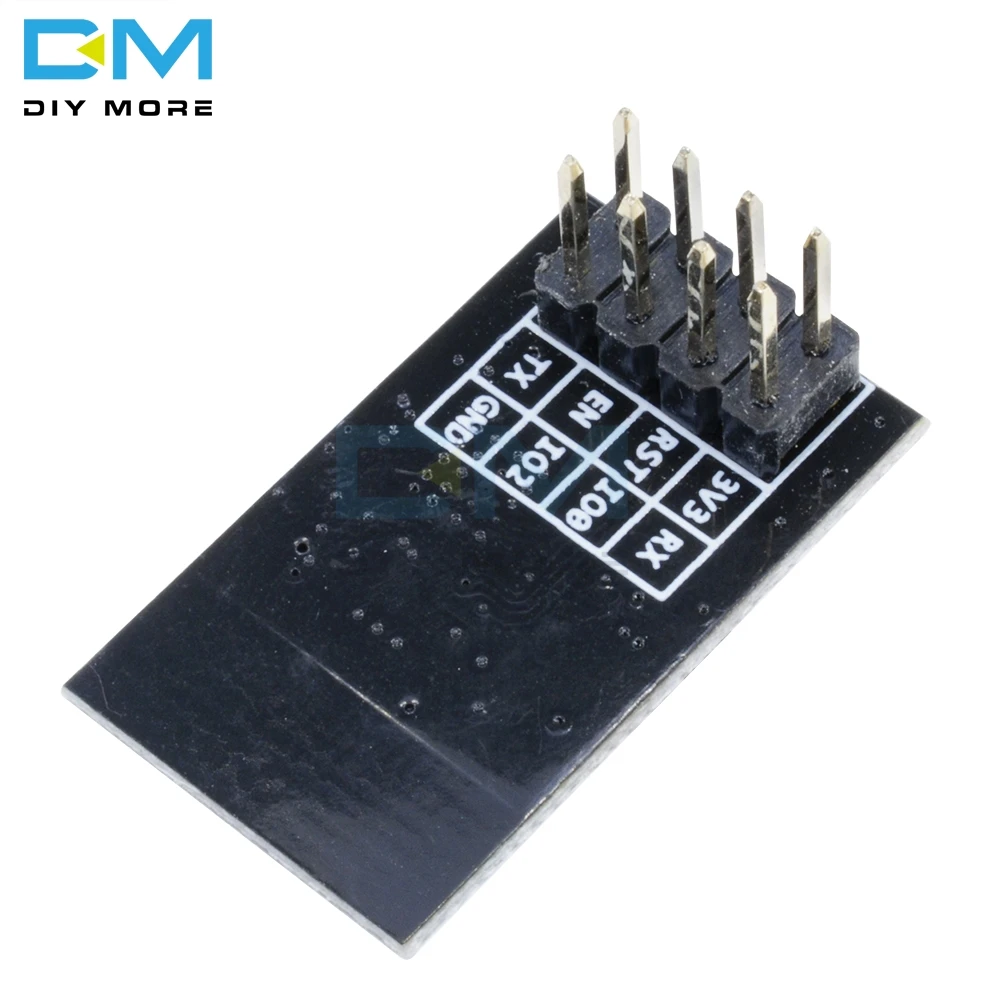

* Мастер: ESP-01 / ESP-01S (этот модуль включает ESP-01 / ESP-01S)

* Штифт управления: GPIO2

* Интерфейс: 3-контактный разъем PH2.0

* Рабочее напряжение: 3,7-5 в постоянного тока (Обратите внимание: положительное напряжение питания VCC на плате подключено к VCC на 3-контактном разъеме WS2812. Поэтому, если ваше световое кольцо/лампа питается от 5 В, используйте источник питания постоянного тока 3,7-5 в.)

* Поддержка литиевой батареи 3,7 в

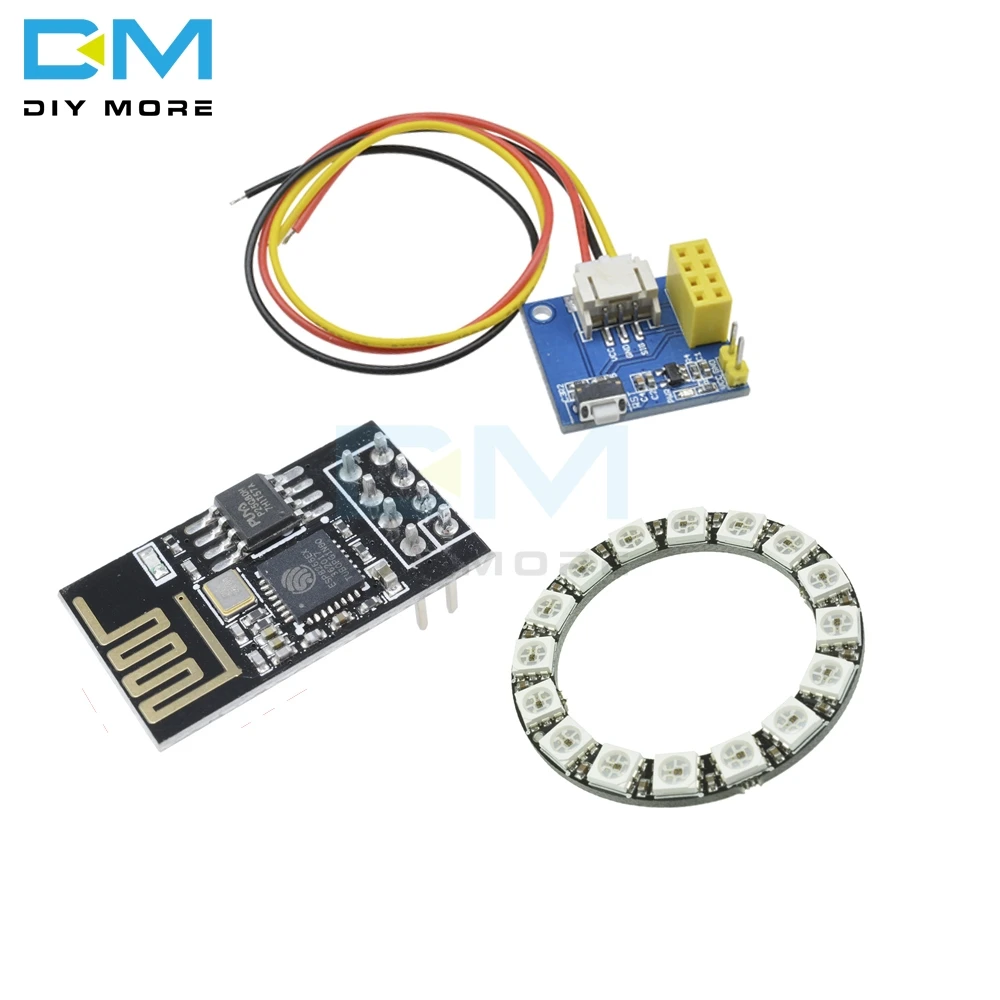

Упаковка:

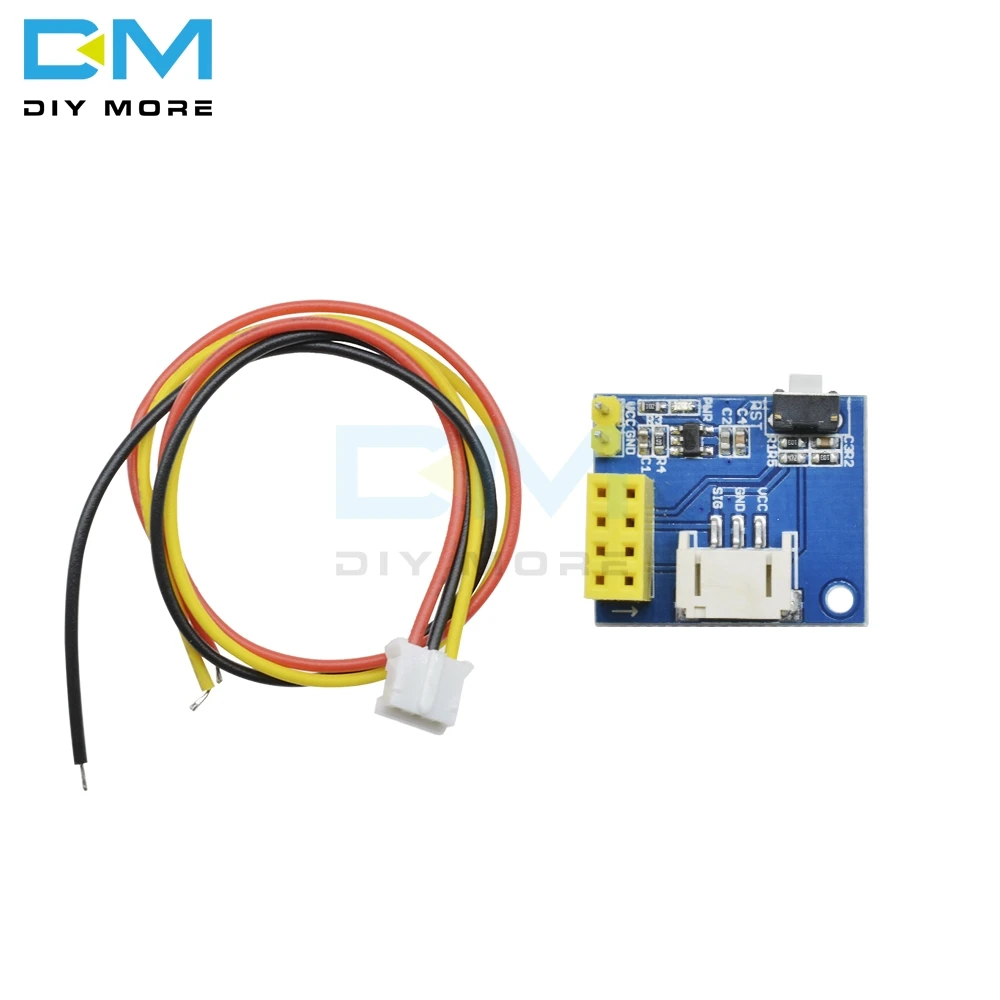

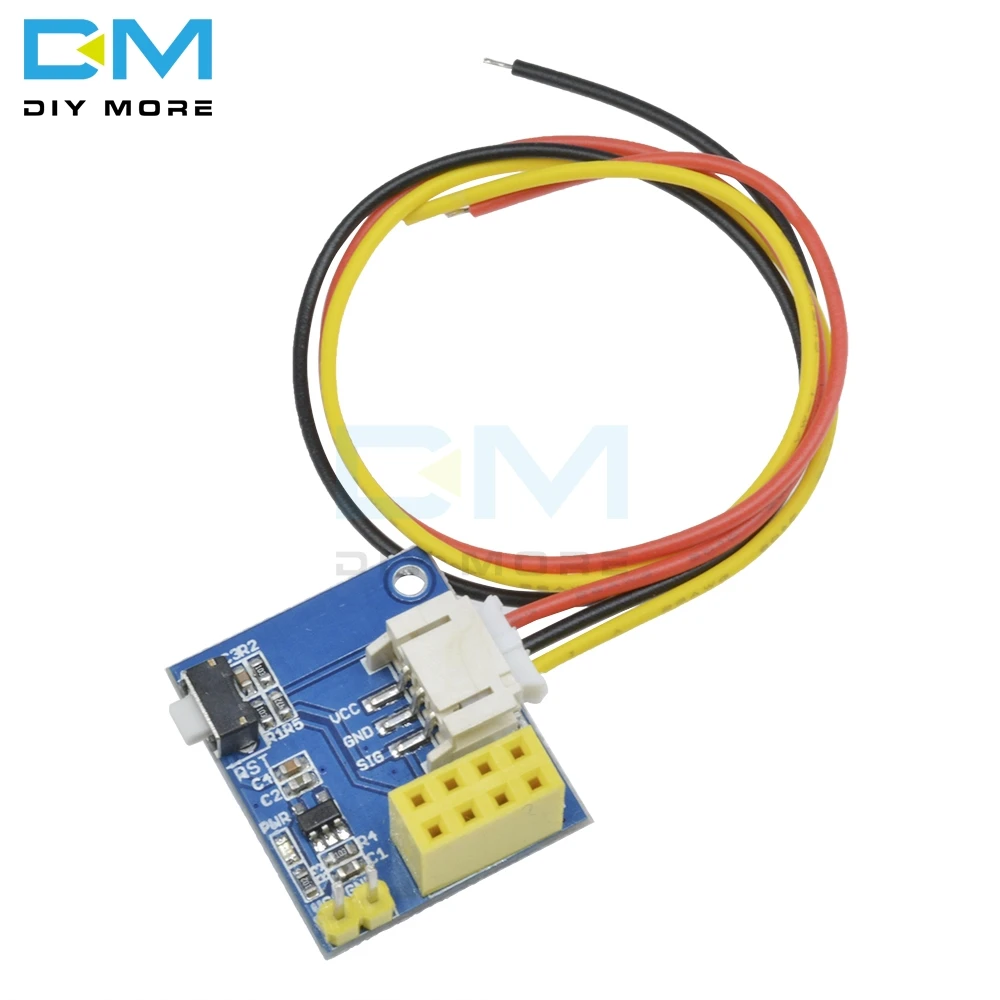

1.ESP-01S/ESP-01RGB светодиодный модуль X1(Включая ESP-01S/ESP-01Модуль Wi-Fi и светодисветодиодный RGB)

2. 3-контактный разъем PH2.0 X1

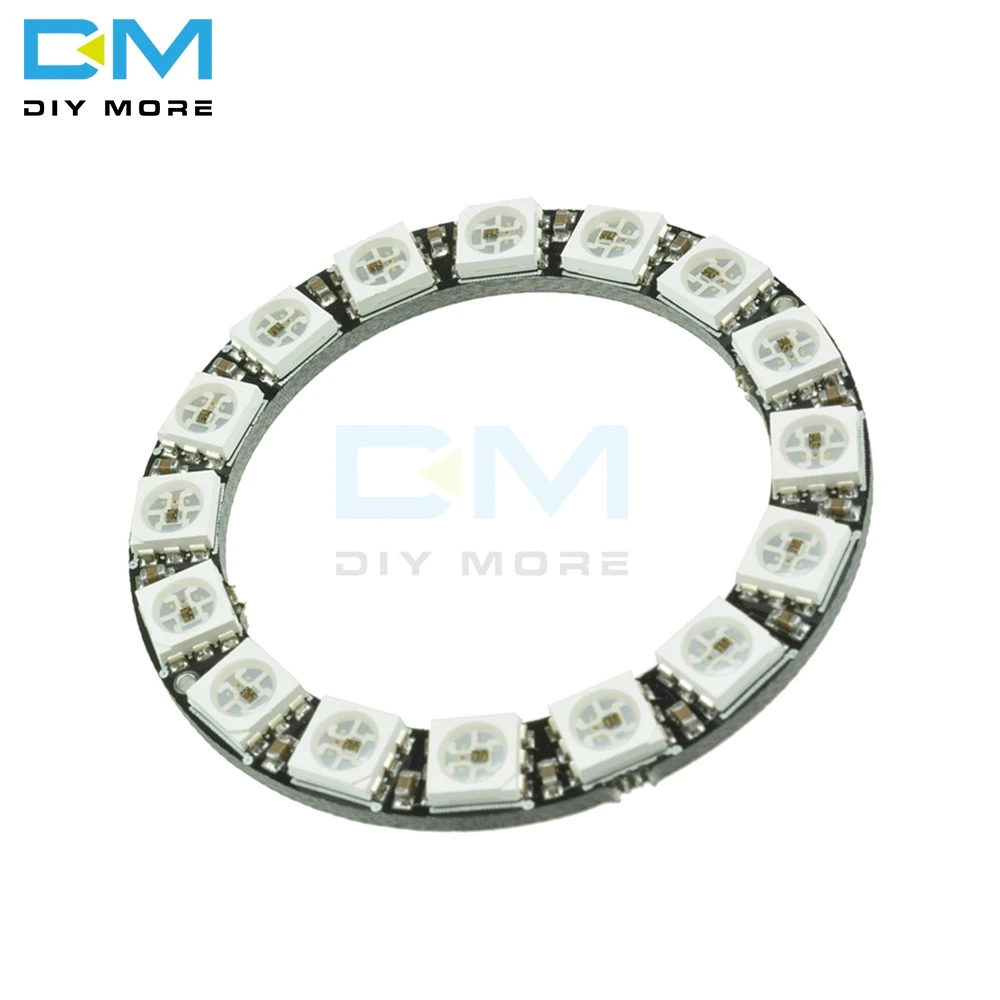

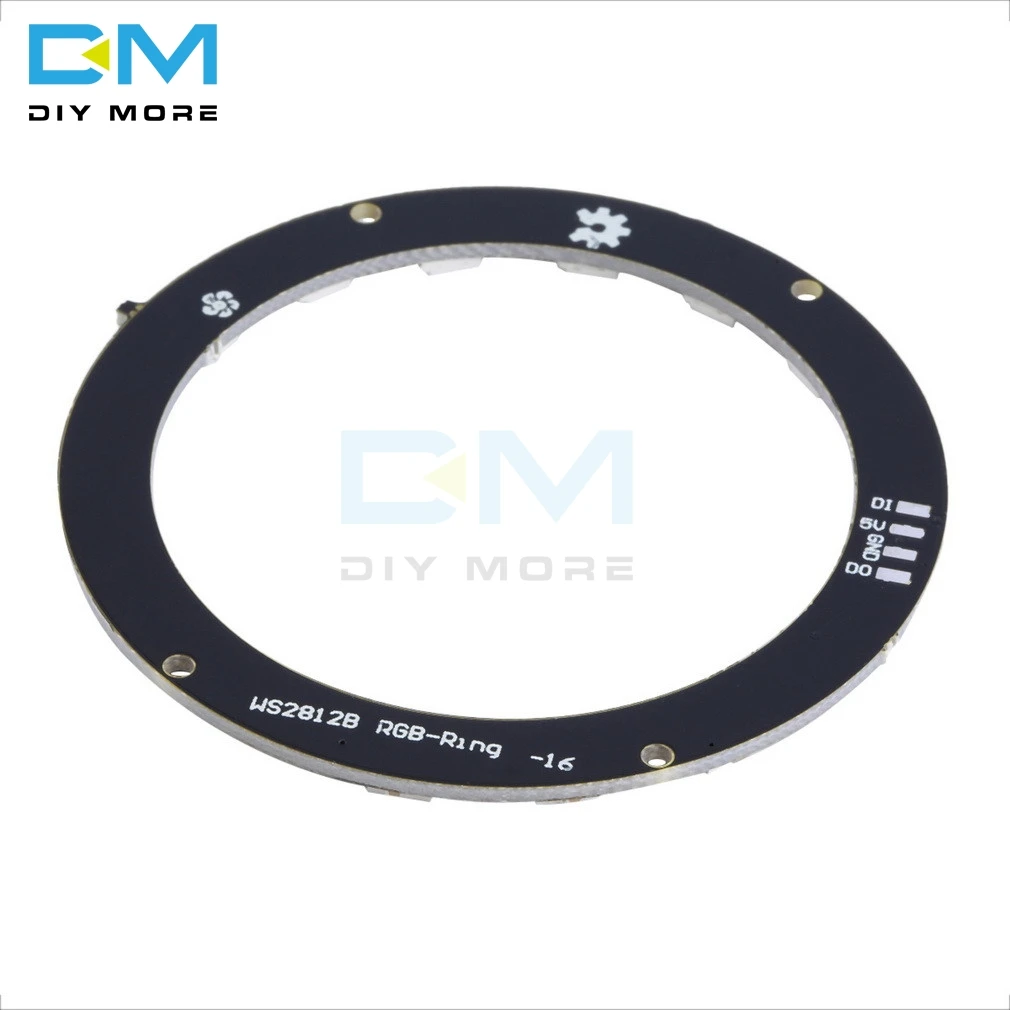

3.RGB LED Ring 16 Bit WS2812 5050 RGB светодиодный со встроенным драйвером

Примечание: батарея в комплект не входит

Пример применения:

1. Источник питания: источник питания постоянного тока 3,7-5 в к VCC GND (контакт 2,54 мм)

2. Загрузите программу до ESP-01S

3. Вставьте ESP-01 / ESP-01S в разъем 2*4 Pin (в направлении стрелки), как показано ниже:
