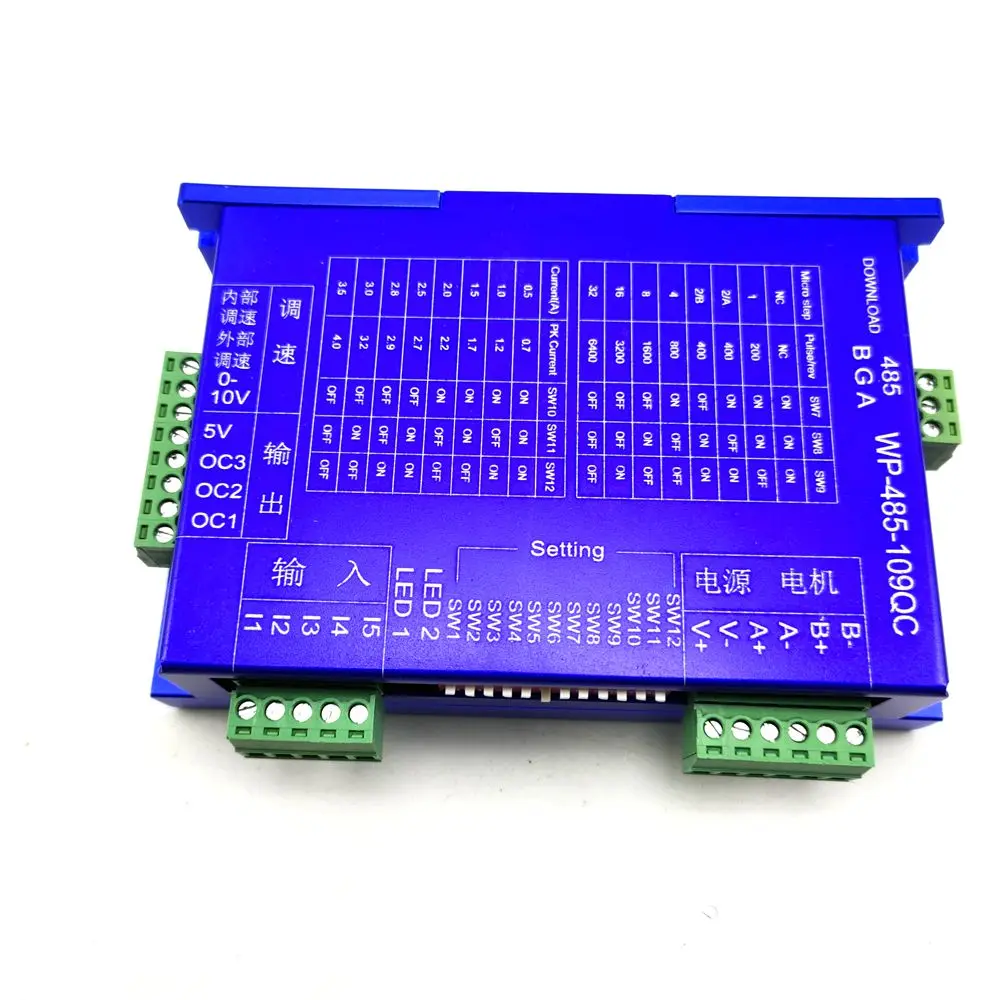

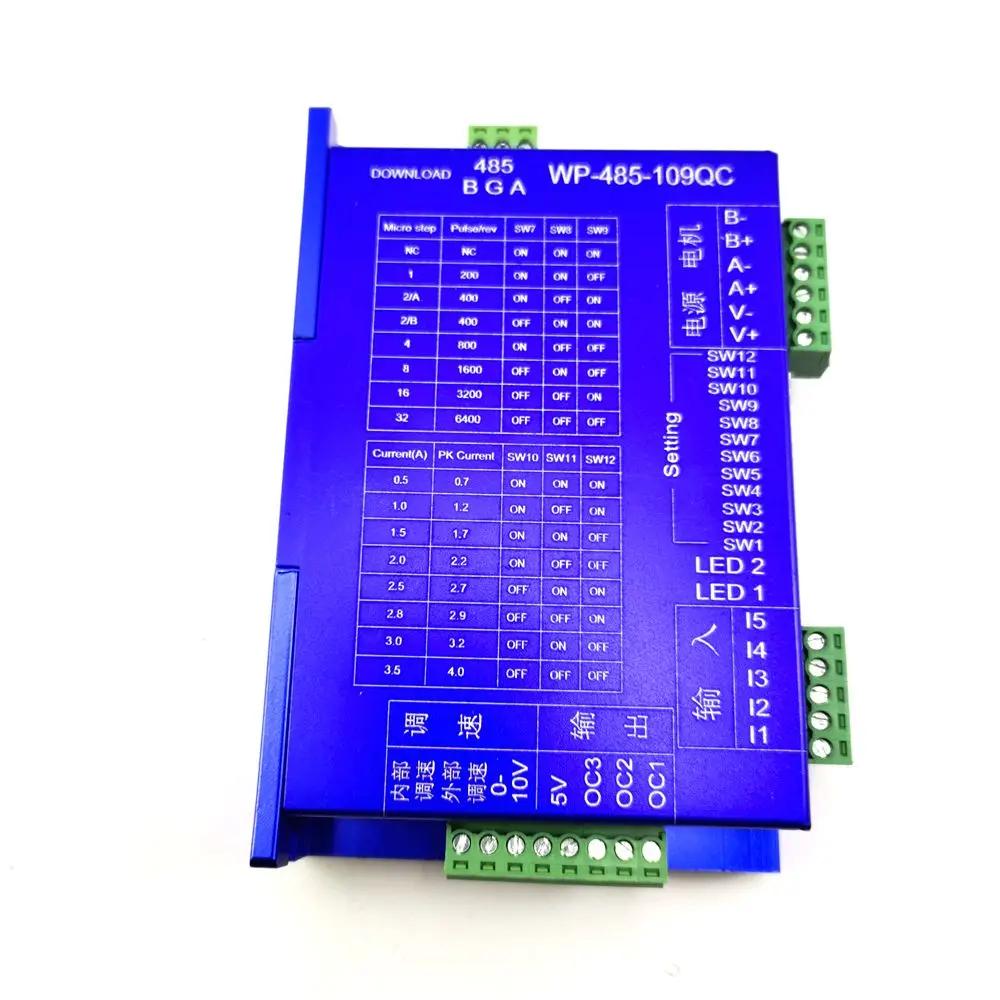

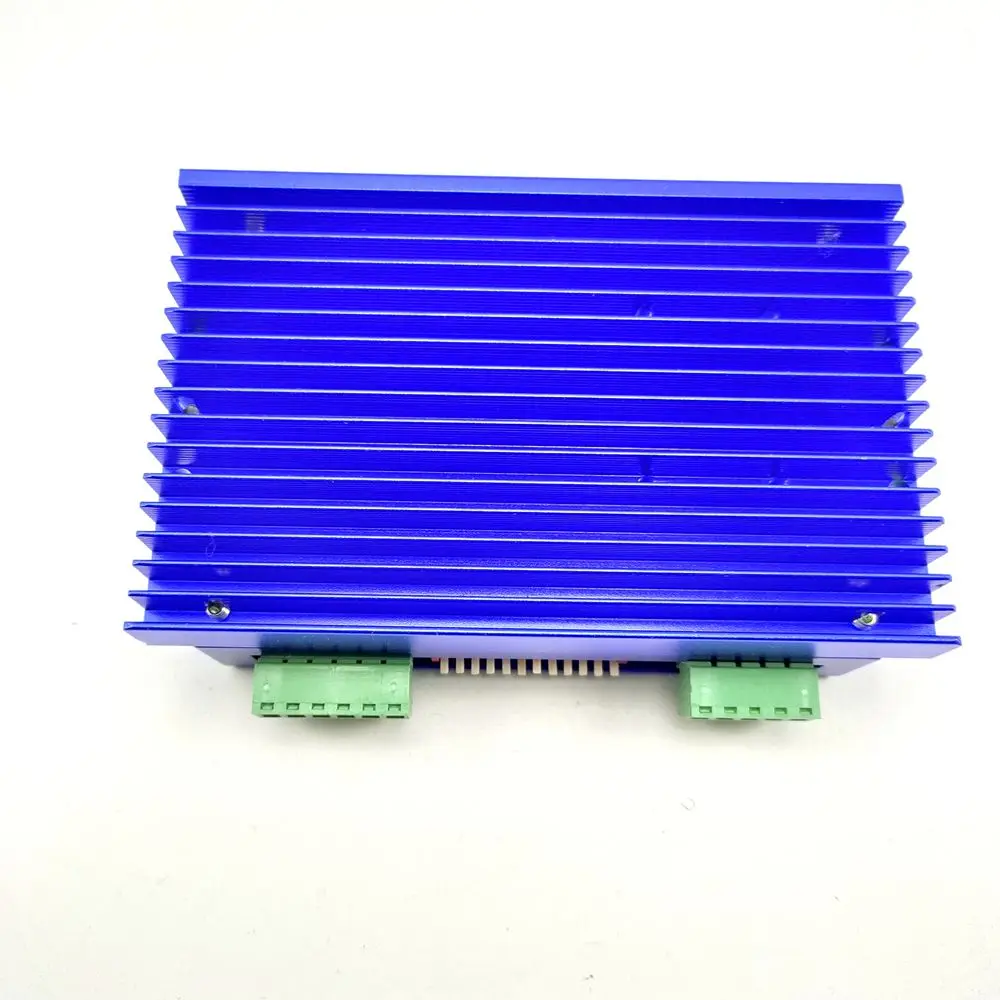

Описание названия продукта,RS232 синий экран-менее 109 плата привода, модель Аббревиатура: WP-232-109 QC;RS485 blue screen-менее 109 приводная плата, аббревиатура модели: WP-485-109 QC.CAN blue screen-менее 109 приводная плата, аббревиатура как: WP-CAN-109 QC.
1. Загрузите ссылки инструкции по продукту:
232 и четыреста восемьдесят пять версий общения скачать: (может обеспечить VB хост компьютерный Коммуникационный чехол, Xinjie сенсорный экран Коммуникационный чехол, Kunlun общий сенсорный экран Коммуникационный чехол)
Ссылка: bbs.hymcu.com/viewthread.php?Tid=39323&extra=page%3D1
Можно загрузить инструкции по версии связи:
Ссылка: bbs.hymcu.com/viewthread.php?Tid=39330&extra=page%3D1

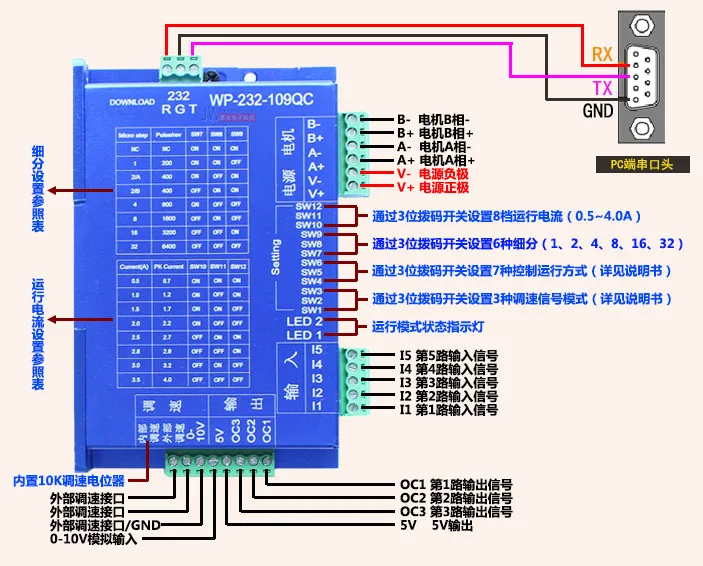

232 режим подключения связи:

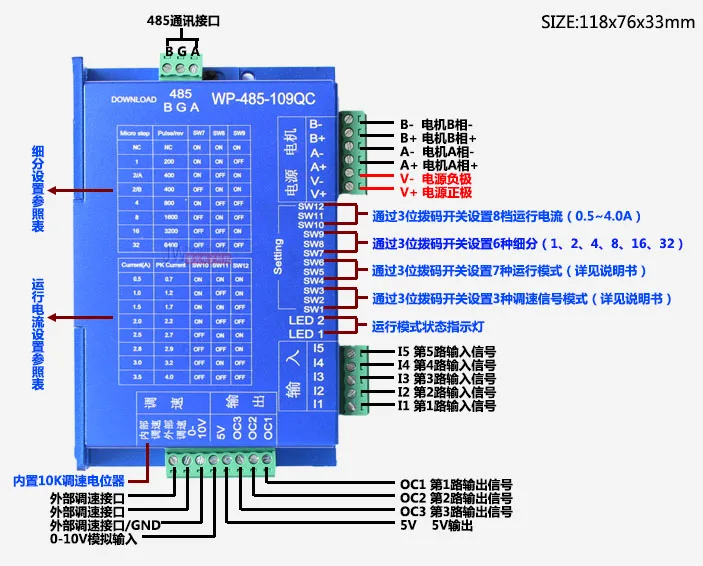

485Связь режим подключения:

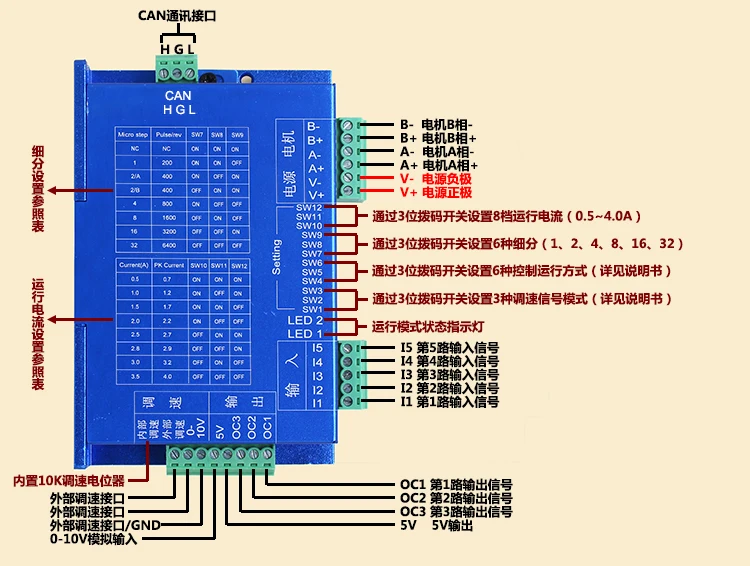

МожетРежим связи: немного отличается от 485 интерфейса связи, интерфейс BAGND соответствует CANHCANLGND.
2. Основные технические параметры:
※Рабочий источник питания 12В-24В постоянного тока; При вождении 39,42 двигателей, обычно рекомендуется источник питания 12В постоянного тока; При подключении небольших 57 двигателей рекомендуется источник питания 24В постоянного тока;
Maximum Максимальная выходная частота импульса контроллера составляет 50 кГц;
Maximum Максимальный ток привода водителя составляет 4А; (подходит для 57, 42, 39 шаговых двигателей ниже 1,8 нм)
※Номер оси управления: одна ось, может быть расширена до 2 осей;
Analog аналоговый входной интерфейс (может быть подключен к 10k регулируемому сопротивлению или входу 0-10 в сигнал напряжения для регулирования скорости);
※ 3 канала цифрового выхода OC (выходной ток 500 мА, выходной низкий уровень); Внешнее реле может быть подключено, если источник питания 12 В, внешнее реле 12 В; Если
Источник питания 24 В, внешнее реле 24 В; Также может быть внешнее реле 5 В, пожалуйста, укажите при покупке.
5 5 цифровых входов (24 В отрицательное значение допустимо);
Communication коммуникационное управление (интерфейс 232/485), открытый протокол MODBUS-RTU, может быть подключен к сенсорному экрану или ПЛК; Или может быть интерфейс связи.
※Он может непосредственно управлять 42-57 серий шаговых двигателей (<= 1.8нм);
3. Описание функции:
Автоматическая работа: можно редактировать 1 программу (проект), 33 шага (сегменты).
(Нет необходимости вводить инструкции, просто введите номера непосредственно в Параметры.)
Ручная работа: пробежка, одна операция, функция нулевой возврата
Настройка параметров: есть такие параметры, как направление, расстояние, скорость, вход, выход, задержка и цикл.
Внешний цифровой Входной сигнал: внешняя кнопка или ограничительный переключатель могут быть подключены.
Внешний цифровой выходной сигнал: внешнее реле может быть подключено для реализации контроля включения и выключения питания внешнего оборудования.
Аналоговый Входной сигнал: 1 внутренний бортовой потенциометр 10K, 1 внешний интерфейс потенциометра 10K, 1 аналоговый входной интерфейс 0-10V, который можно выбрать через переключатель циферблата.
Последовательный порт/485 связь: реализовать функцию modbus-rtu и использовать внешнее оборудование для связи и управления этим контроллером.
4. Таблица размеров товара:
