Модуль дисплея E-Ink 4,2 дюйма, модуль e-Paper с 3-проводным SPI 4-проводным SPI черным и белым двухцветным дисплеем для Raspberry Pi Arduino

4,2 дюймов E-Ink Дисплей модуль Е-Бумага с SPI Интерфейс 400X300 разрешение

Поддержка Raspberry Pi/Arduino/STM32

Обзор: материнская плата

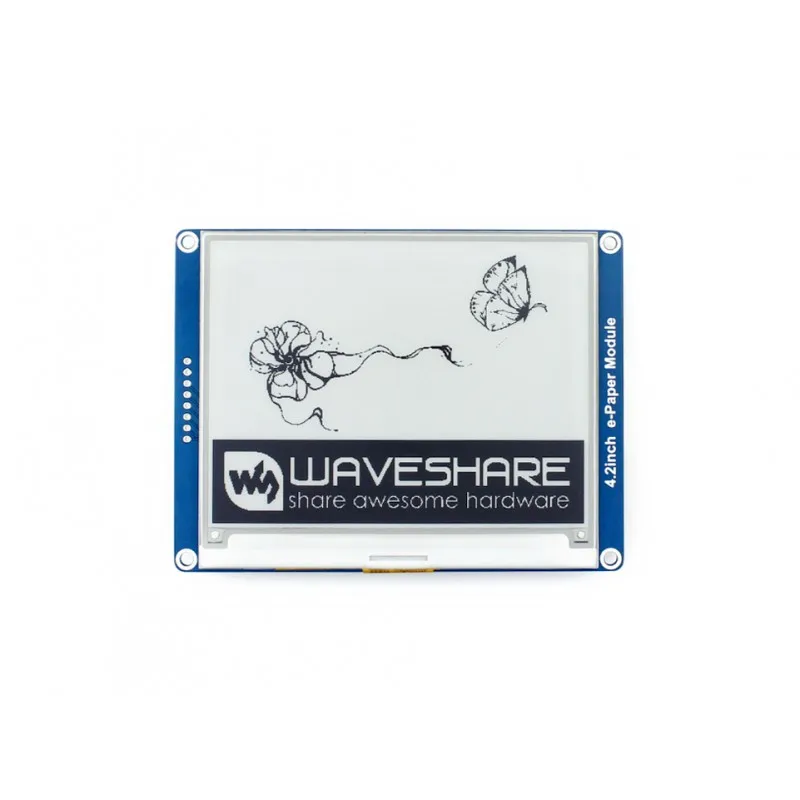

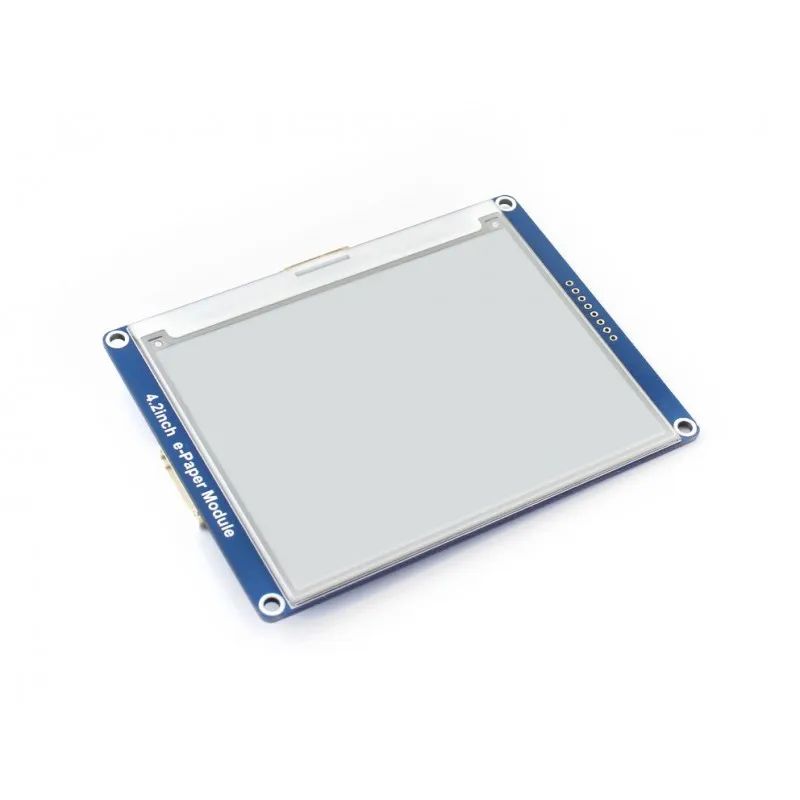

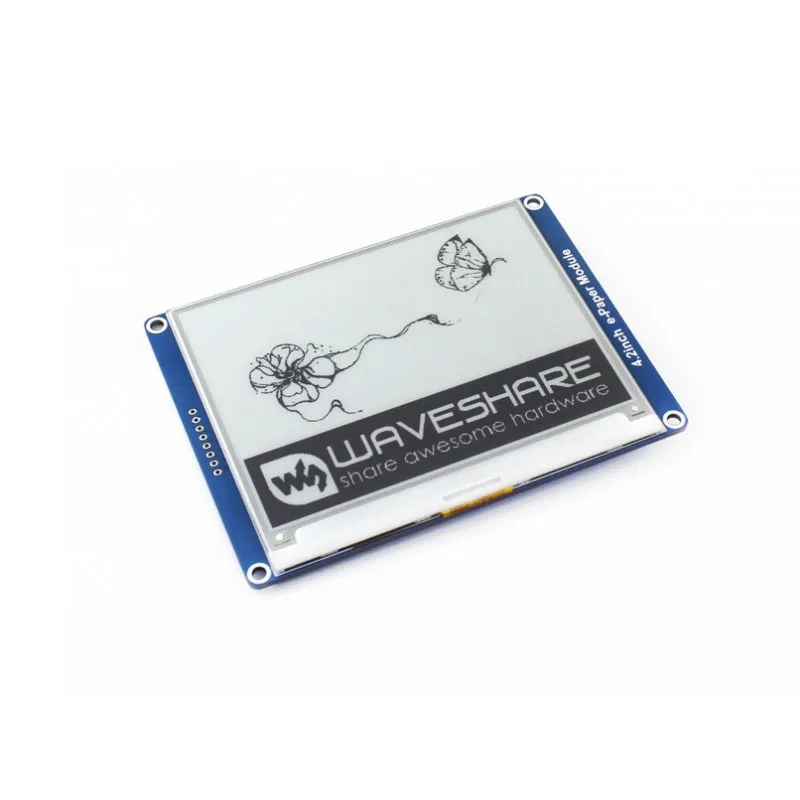

Это E-Ink дисплей модуль, 4,2 дюйма, Разрешение 400x300, со встроенным контроллером, через интерфейс SPI.

Из-за таких преимуществ, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

Особенности:

◆Нет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питания

◆Ультра низкое энергопотребление, в основном мощность требуется только для освежения

◆Интерфейс SPI, для подключения к платам контроллера, таким как Raspberry Pi/Arduino/Nucleo и т. д.

◆Бортовое напряжение переводчик, совместимый с 3,3 V/5V MCU

◆Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Arduino/STM32)

Технические характеристики:

◆Рабочее напряжение: 3,3 V ~ 5V

◆Интерфейс: 3-провод SPI, 4-провод SPI

◆Размер контура: 103,0 мм × 78,5 мм

◆Размер дисплея: 84,8 мм × 63,6 мм

◆Точка шаг: 0,212 × 0,212

◆Разрешение: 400 × 300

◆Дисплей Цвет:Черный, белый

◆Серый уровень: 2

◆Время полного обновления: 4s

◆Мощность обновления: 26,4 МВт (typ.)

◆Мощность в режиме ожидания: <0,017 МВт

◆Угол обзора: >170 °

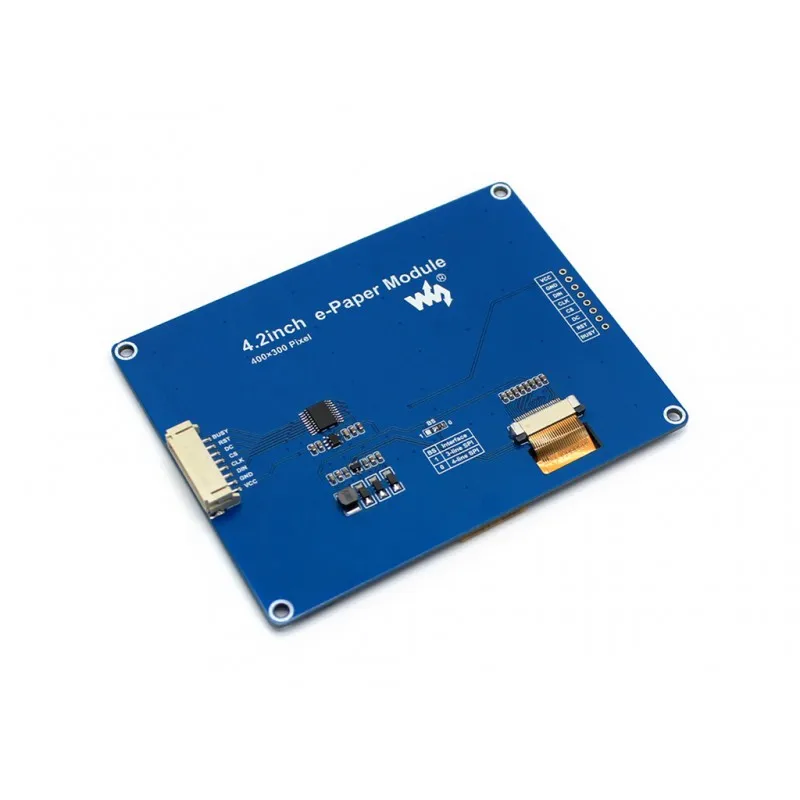

Интерфейс:

VCC: 3,3 V ~ 5V

Заземление: заземления

DIN: SPI MOSI pin

CLK: SPI SCK pin

CS: выбор чипов SPI, низкий уровень активности

DC: выбор данных/команд (высокий для данных, низкий для команды)

RST: внешний сброс, низкий уровень активности

Занят: Выход состояния работы, низкий уровень активности

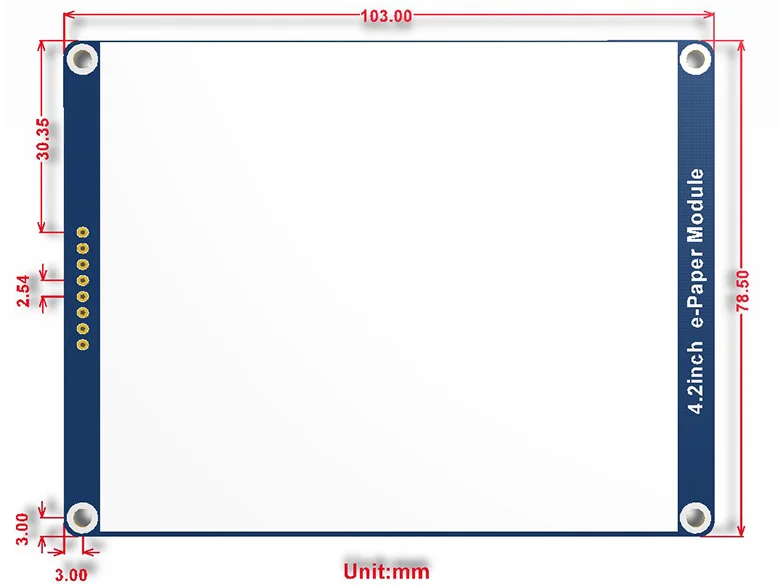

Размеры:

Развития ресурсы:

Вики:Www.wav eshare.com/wiki/4.2inch_e-Paper_Module

1X4,2 дюйма e-Бумага модуль

1 X PH2.0 20 см 8Pin
