PWM к ttl переходному модулю лазерный резак гравер управления аксессуары для плат для Eleksmaker Mana SE контрольный Лер ttl модуляция

Модуль перехода PWM к TTL для лазерного резака гравировального Станка плата контроллера Mana SE, плата управления лазерным гравером TTL модуляция

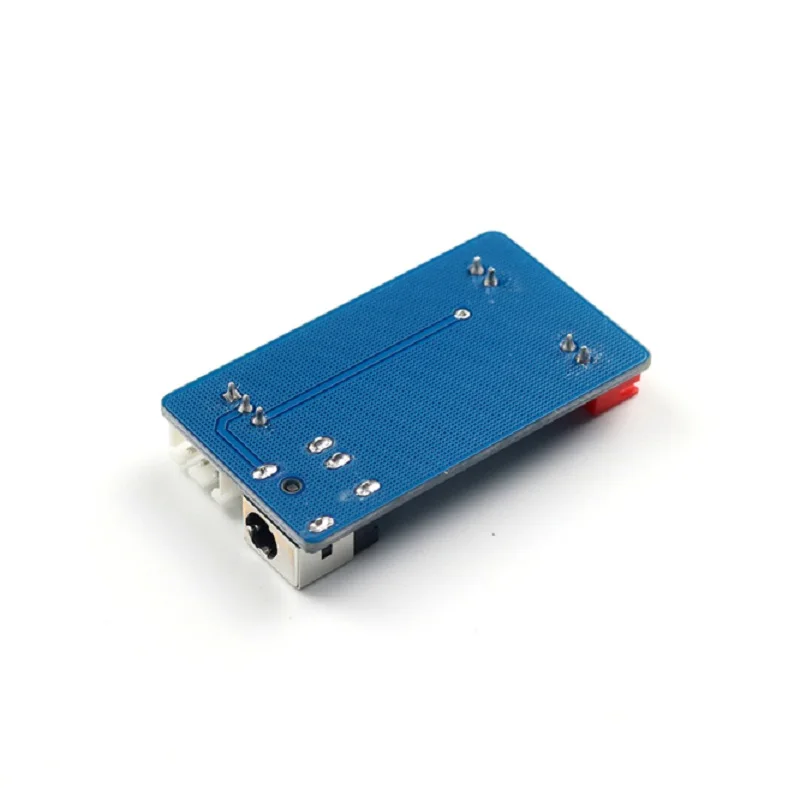

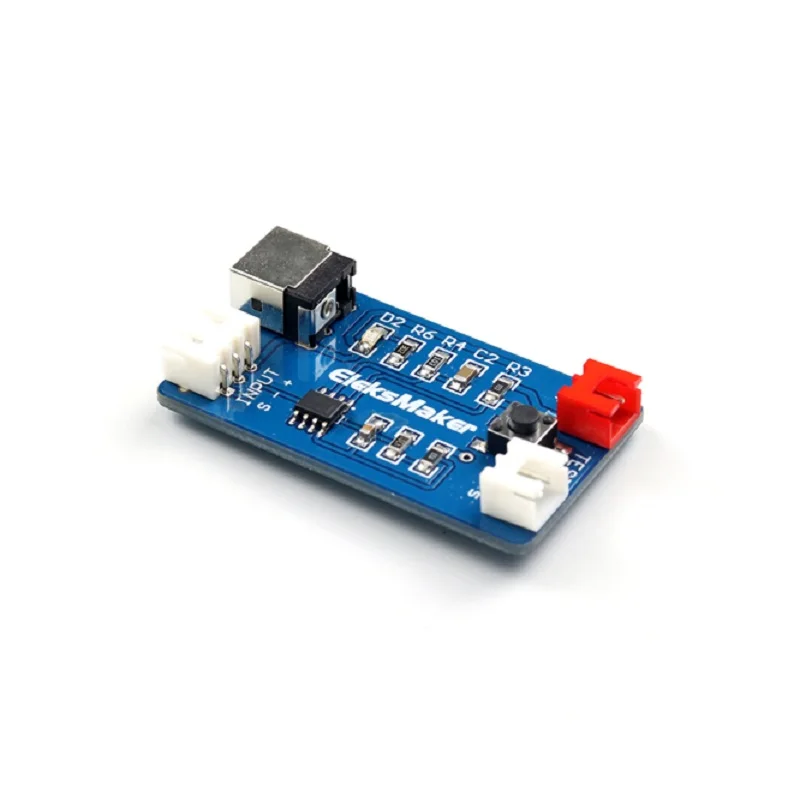

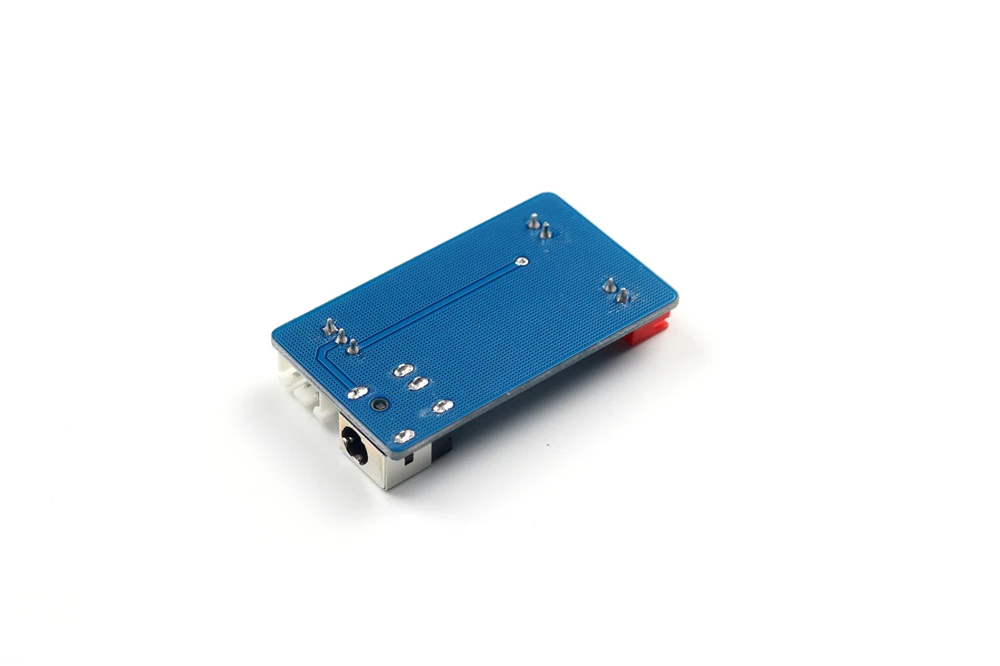

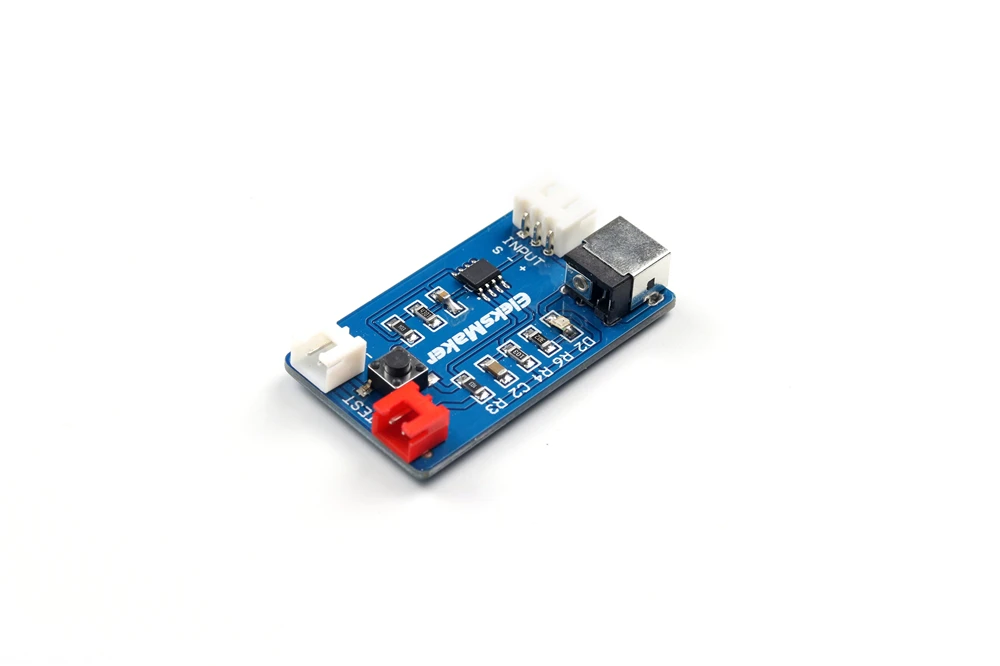

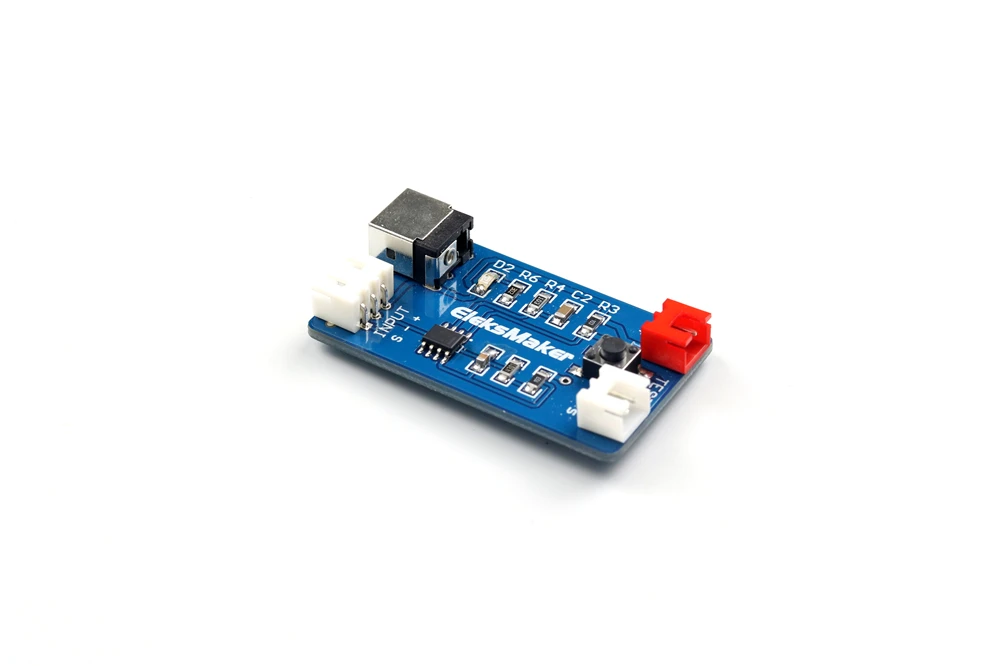

Этот модуль PWM к TTL предназначен в основном для машины серии EleksMaker и его плат контроллера.

И он также может быть использован для других DIY лазерных гравировальных машин, которые должны изменить TTL модуляцию.Технические характеристики:

Размер порта питания: 5,5*2,1 ммРабочее напряжение: 12 В постоянного токаРабочая мощность:> 2АПакет включает в себя:

1 х PWM к TTL переходному модулю

Часто задаваемые вопросы и инструкции по уходу за изделием

1. Когда или почему мне нужно иметь модуль перехода PWM к TTL?

Так как некоторые контроллер доски разработаны с использованием 3-контактный порт (12V/GND/ШИМ) для подключения к лазерный модуль с один и тот же порт. Однако, если ваш лазерный модуль разработан как 2*2,54-2P порт (2 * 2-Контактный Порт, обычно порт питания и порт TTL), он не может быть непосредственно использован на3-контактный порт. Поэтому вам нужно иметь PWM к TTL переходному модулю.

2. Как использовать этот модуль перехода? (Как преобразовать PWM в TTL?)

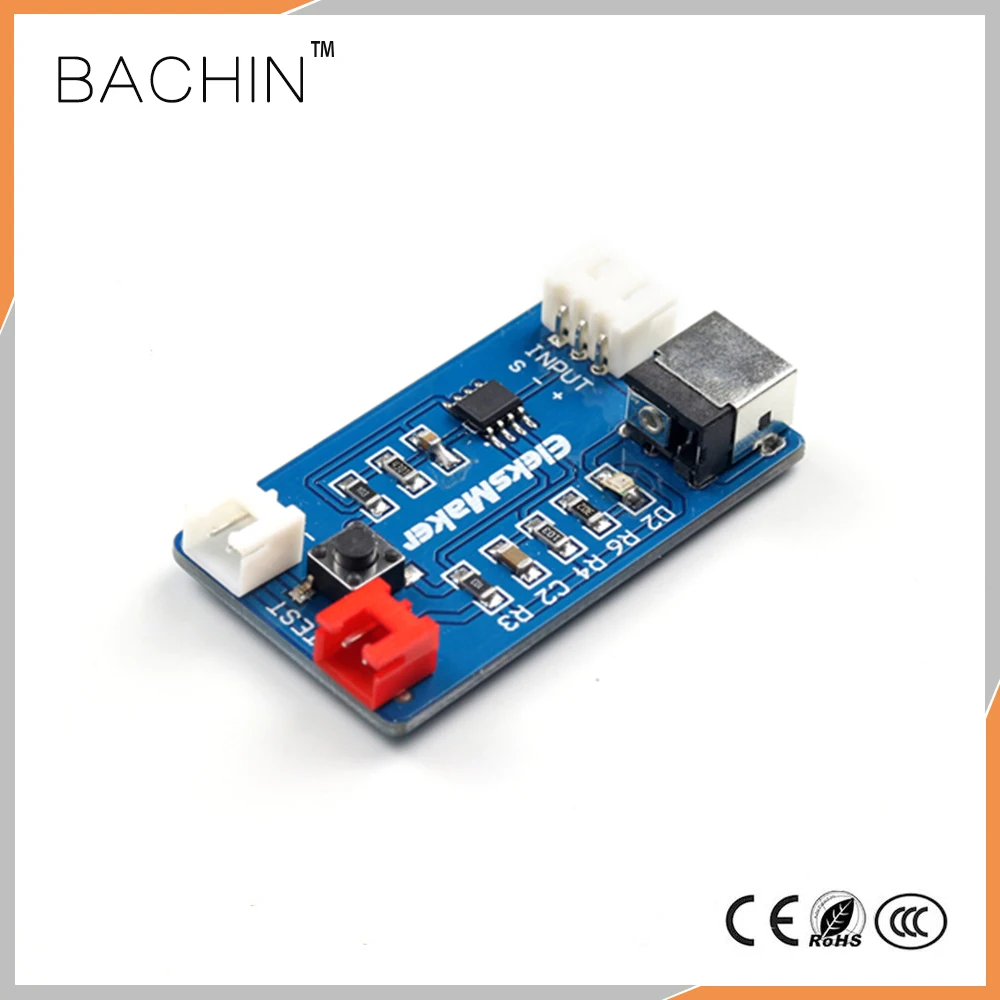

Вы можете увидеть 3 порта на модуле перехода.

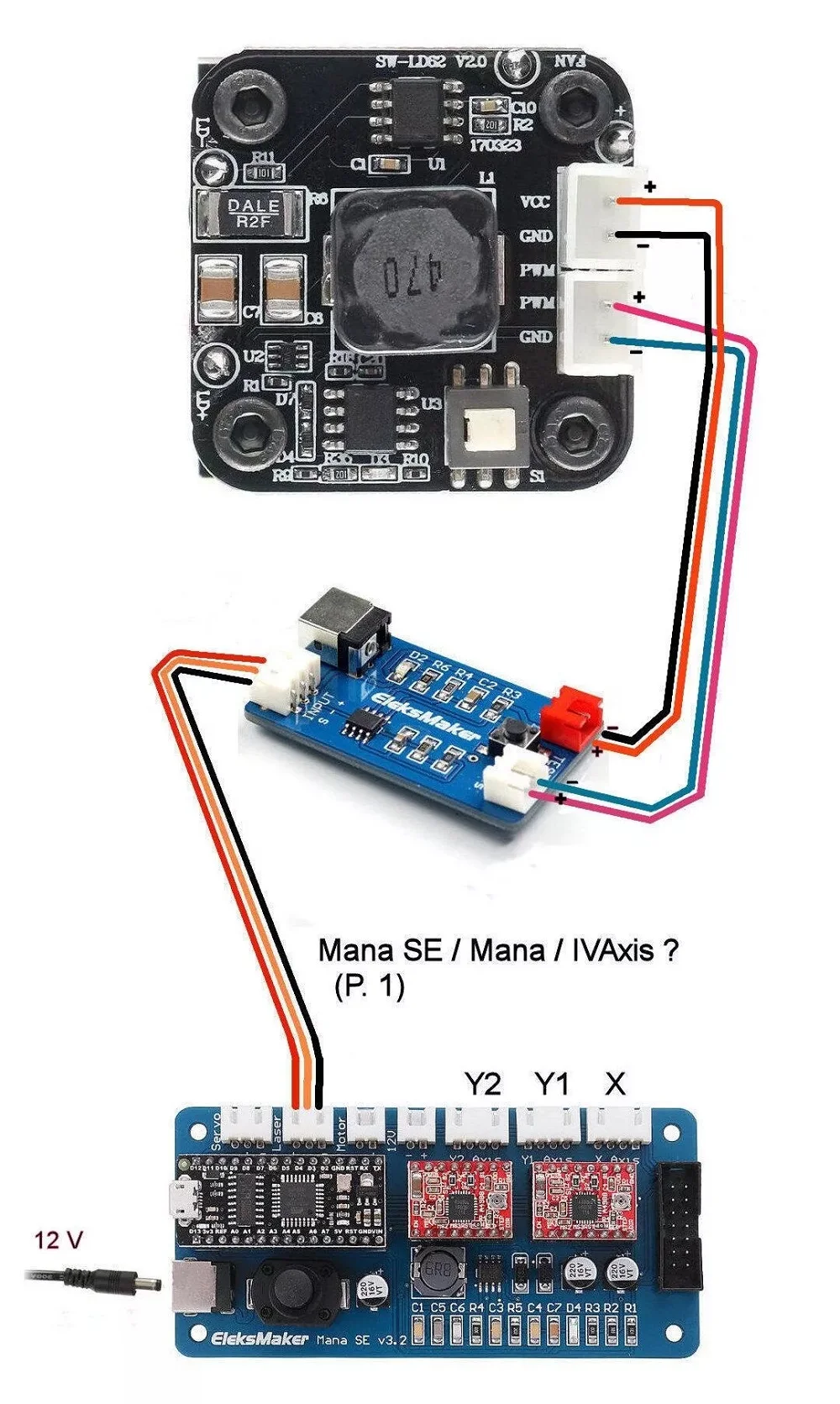

(Они соответственно являются входным портом (3-Pin, белый), выходным портом питания (2-Pin, красный), выходным портом TTL (2-Pin, белый).① Подключите входной порт к вашей плате контроллера машины, например: Mana SE / Mana / IVAxis.② Подключите выходной порт питания к порту питания лазерного модуля.③ Подключите выходной порт TTL к порту TTL на лазерном модуле.④ Питание на плате ManaSE.3. Как проверить, сломан ли лазерный модуль?

Вы также можете увидеть порт постоянного тока на переходном модуле. Его можно использовать для проверки работы лазерного модуля.

Подключите порт постоянного тока к источнику питания.Подключите выходной порт питания к порту питания лазерного модуля.Подключите питание, нажмите кнопку на модуле перехода --- лазер выключен; Отпустите кнопку --- лазер включен. Значит, лазер работает нормально.
