Антенна GNSS AN-306 с картой приема сигнала модуля ZED-F9P GNSS (для справки)

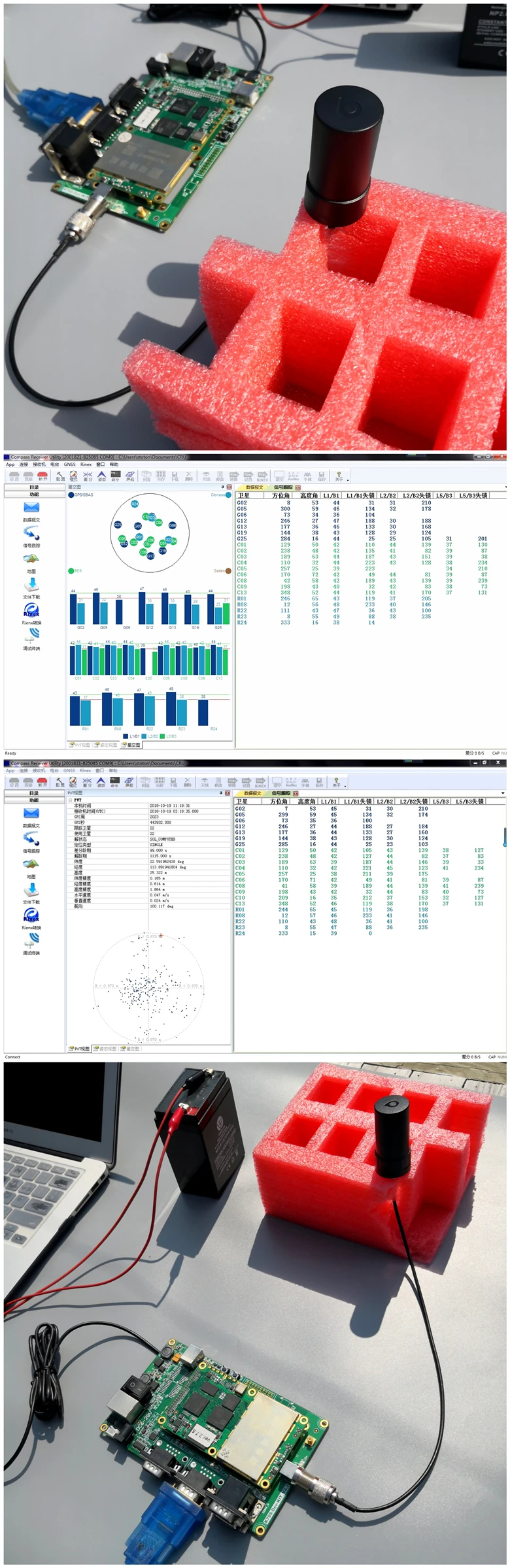

Антенна UAV RTK GNSS AN-306, тестовый прием
Результаты тестирования затененного окна:

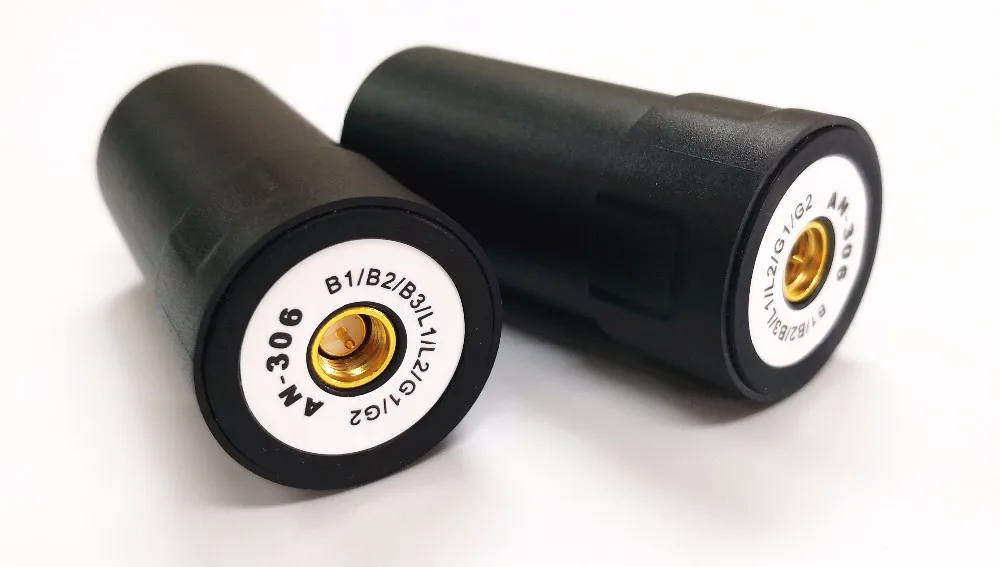

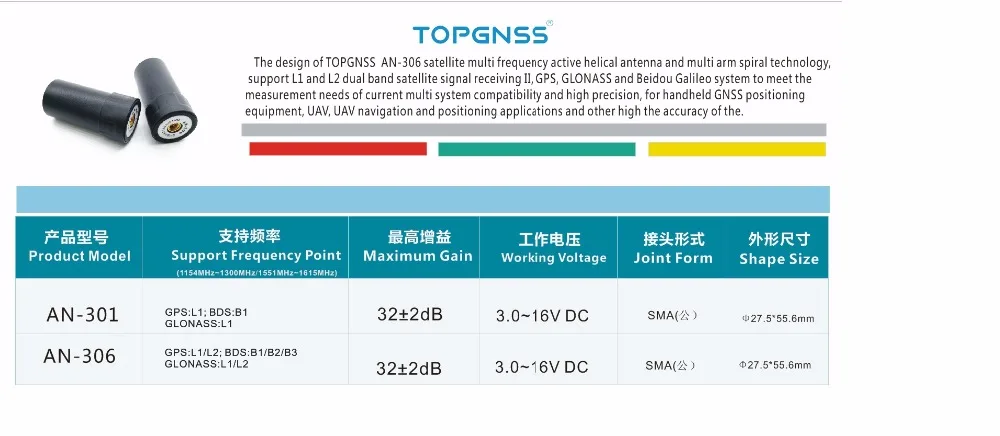

Конструкция мультичастотной активной спиральной антенны topgnss an-306 и многорычажной спиральной технологии, поддержка двухдиапазонного приема спутникового сигнала L1 и L2 II, GPS, системы GLONASS и Beidou Galileo для удовлетворения потребностей в измерениях текущей совместимости с несколькими системами и высокой точности, для портативного оборудования для позиционирования GNSS, БПЛА, UAV навигации и позиционирования приложений и других высокая точность.

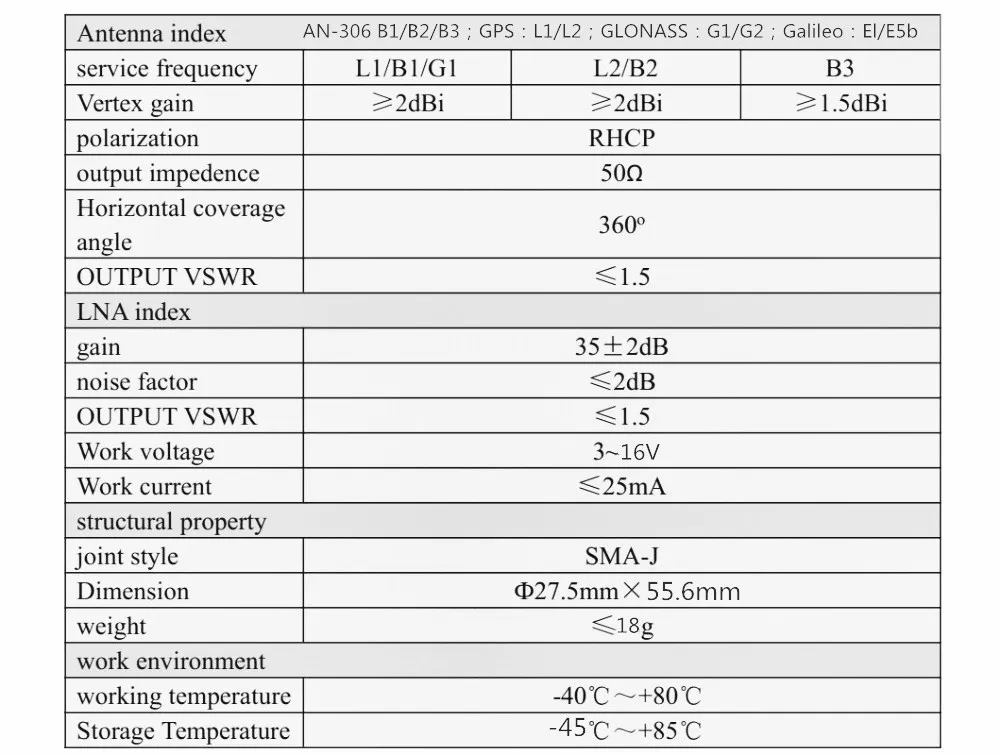

Технические характеристики
Для обеспечения производительности правосторонней круговой поляризации и фазового центра по многорычажной спиральной технологии снижает влияние погрешности измерения;
Антенный блок с воздушным диэлектриком, высоким коэффициентом усиления и низким коэффициентом опрокидывания в эффекте приема спутникового сигнала низкой высоты для обеспечения сбора в некоторых серьезных ситуациях окклюзии обычного спутника;
(1) качество света. Общий вес антенны не более 20 г, особенно для такого оборудования, как беспилотный летательный аппарат (БПЛА), трубка, носимое оборудование и так далее. Это может значительно снизить нагрузку.
(2) отличные характеристики всенаправленного излучения.
Антенна имеет спиральную структуру из четырех рычагов. Обладает хорошим коэффициентом усиления низкого угла высоты и широкоугольной круговой поляризацией, а также может получать более низкие спутниковые сигналы высоты.
Высокоточное измерение антенны GNSS
Поддержка: GPS, ГЛОНАСС, BEI DOU,
Система GNSS.
Особенности:
Интегрированная семиполосная измерительная антенна BD B1 & B2 & B3 и GPS L1 & L2 и GLONASS G1 & G2 3, может широко использоваться в геодезии, строительстве мостов, морской съемке, измерение подводной местности и другие случаи. В антенне используется конструкция с множеством точек подачи, чтобы гарантировать совпадение фазового центра и геометрического центра антенны, повысить точность измерения. Встроенный модуль усилителя с низким уровнем шума, использование помехового сигнала предварительного и многоступенчатого фильтра для обеспечения нормальной работы в суровых электромагнитных условиях. Небольшой размер светильник вес.

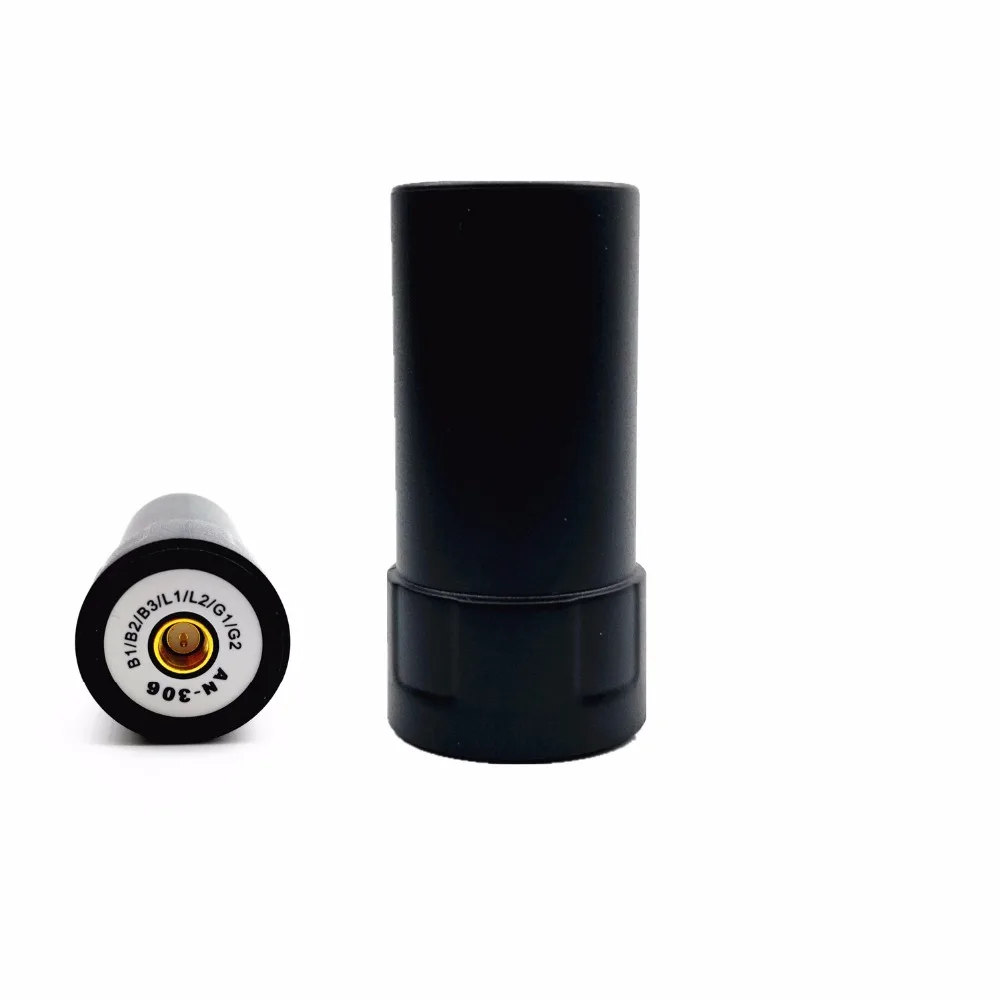

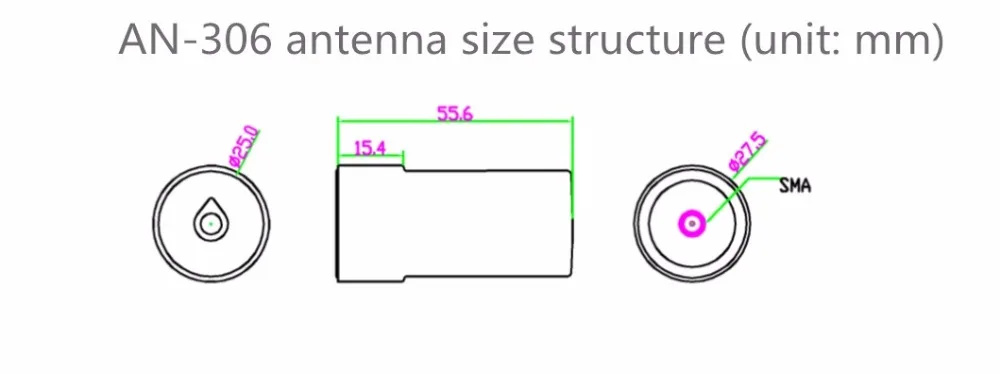

Структура размера антенны (единица измерения: мм)

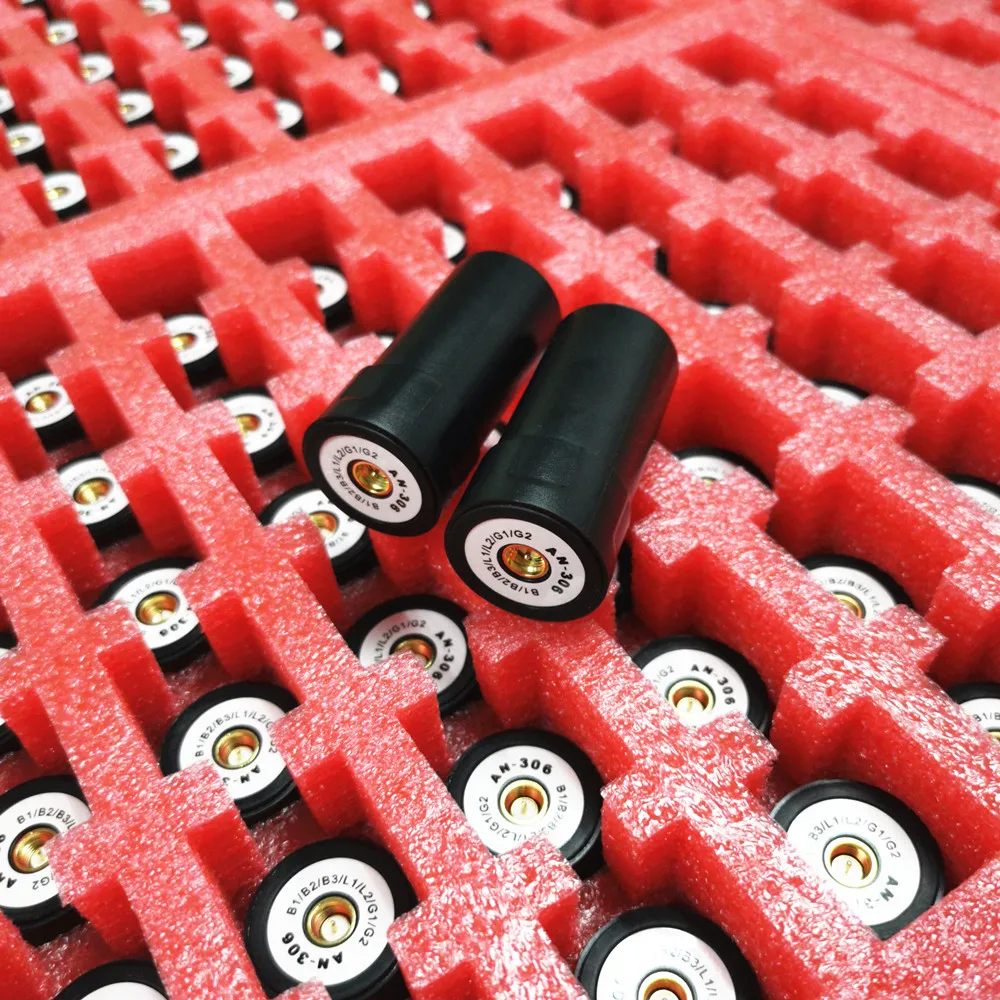

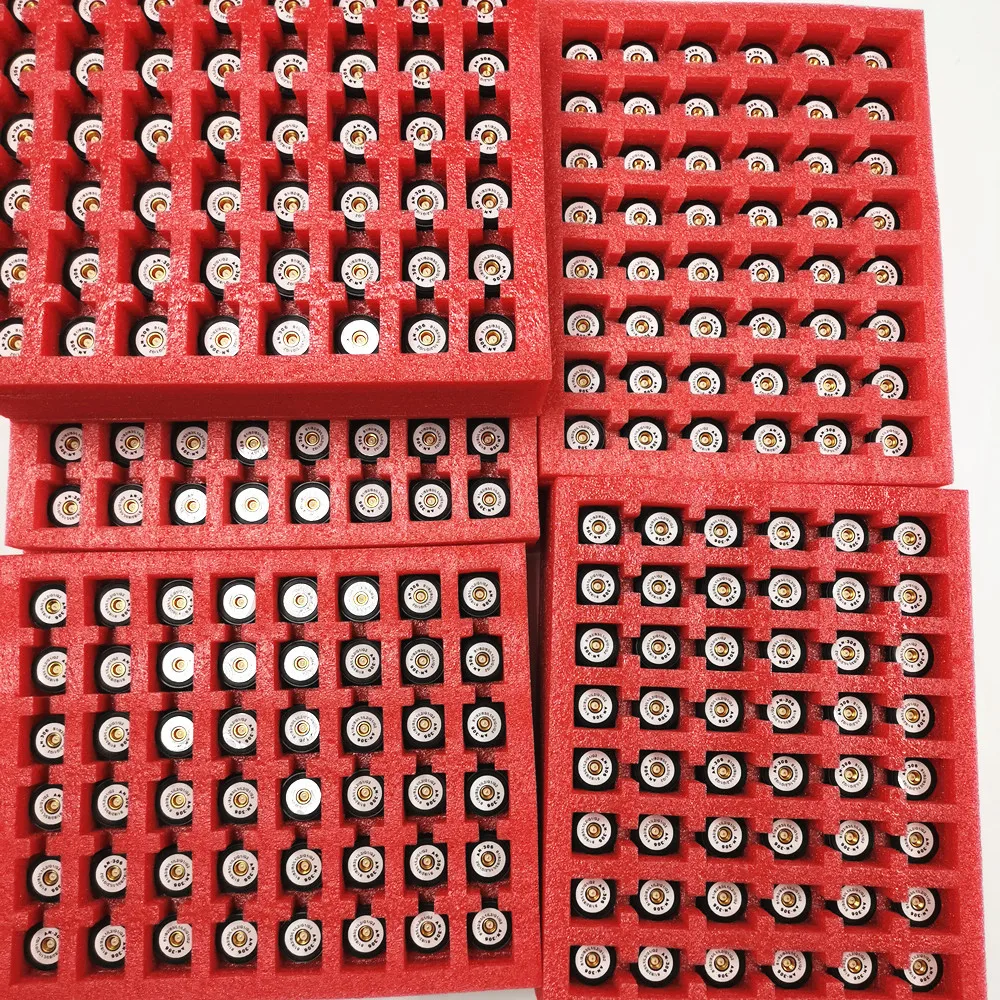

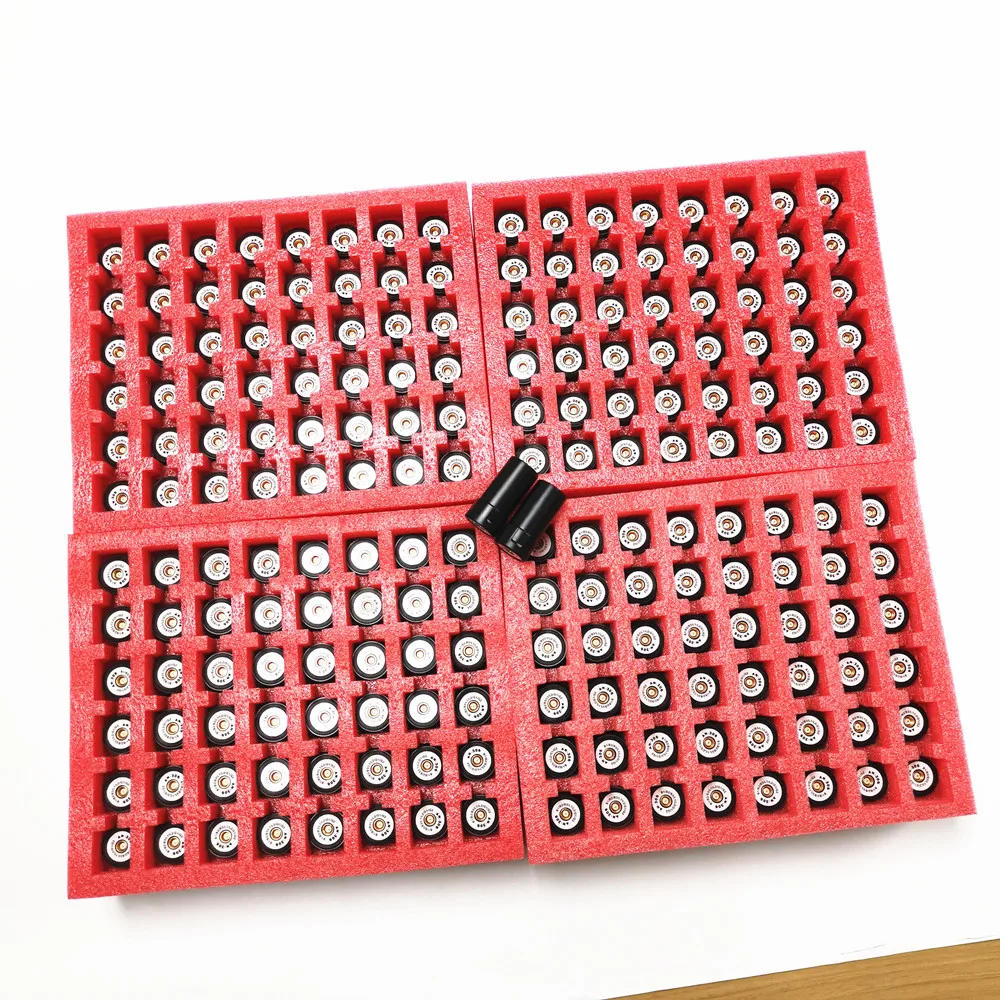

Упаковочный лист:
В комплекте: 1 антенна GNSS.
Антенны STOTON GNSS, более новые спецификации на выбор, можем предоставить услуги OEM / ODM.Если у вас есть особые потребности, свяжитесь с нами, мы предоставим вам профессиональные навыки и услуги!
