Минимальный модуль макетной платы STM32F103C8T6 ARM STM32 для arduino CS32F103C8T6, системная плата, основная плата микроконтроллера
Описание продукта:

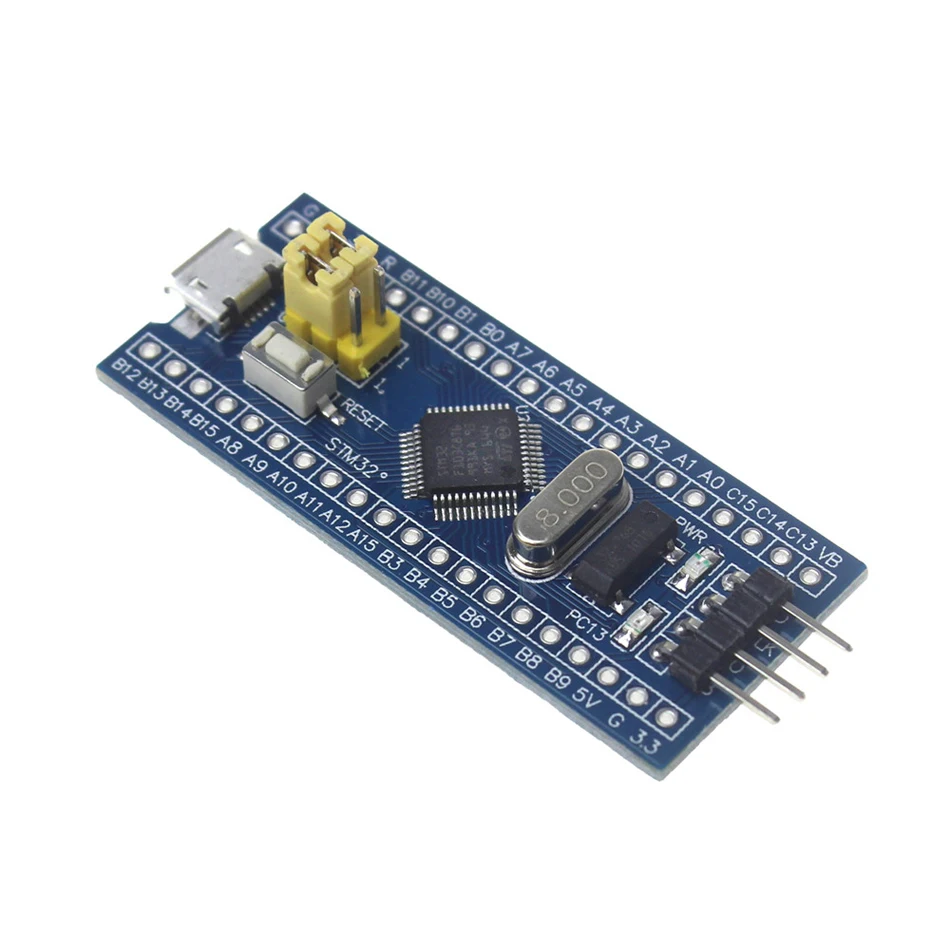

Это основной чип, основанный на материнской плате ARM CS32F103C8T6, функции следующие:
1. Плата основана на самой простой схеме MCU, кристаллической схеме 8 м и 32768, цепи источника питания USB.
2. Основная плата разделена на два ряда, что приводит ко всем портам ввода-вывода.
3, с интерфейсом загрузки отладки имитации SWD, простой и удобный, скорость отладки.
4. Использование интерфейса Mirco USB, вы можете сделать USB связь и источник питания, USB интерфейс, совместим с обычным интерфейсом зарядного устройства Andrews мобильный телефон.
6. RTC crystal Epson brand, легко начать, более стабильно.

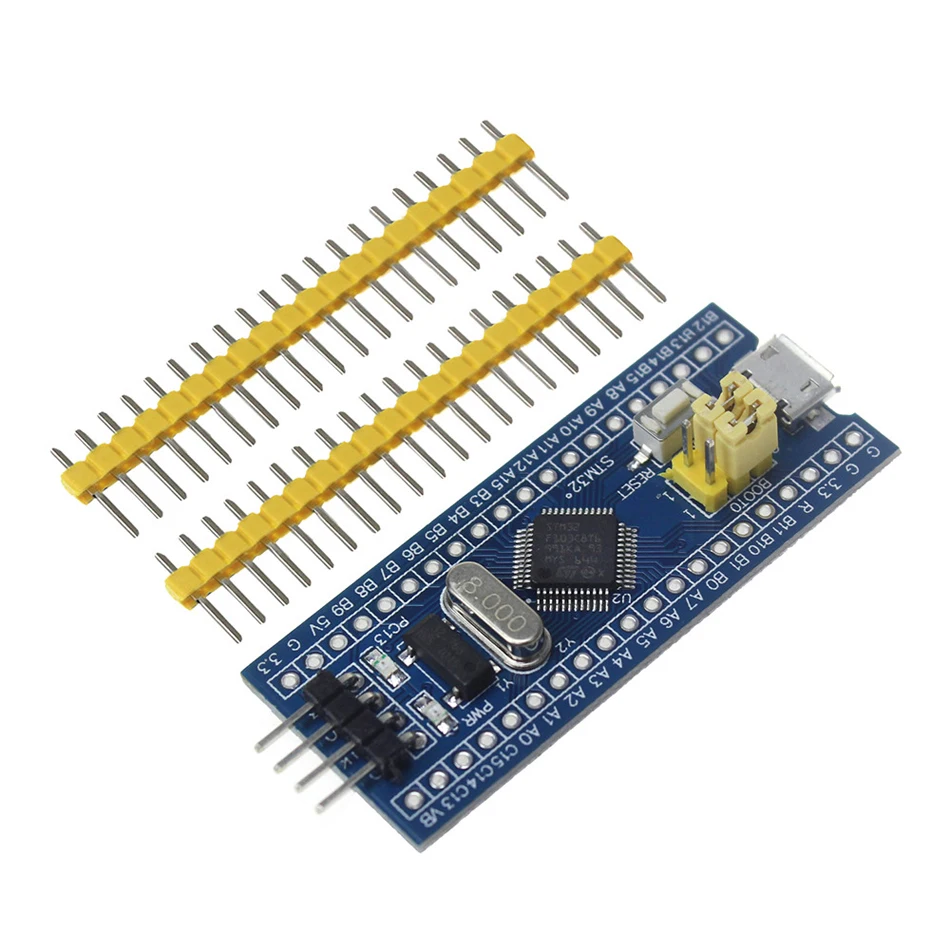

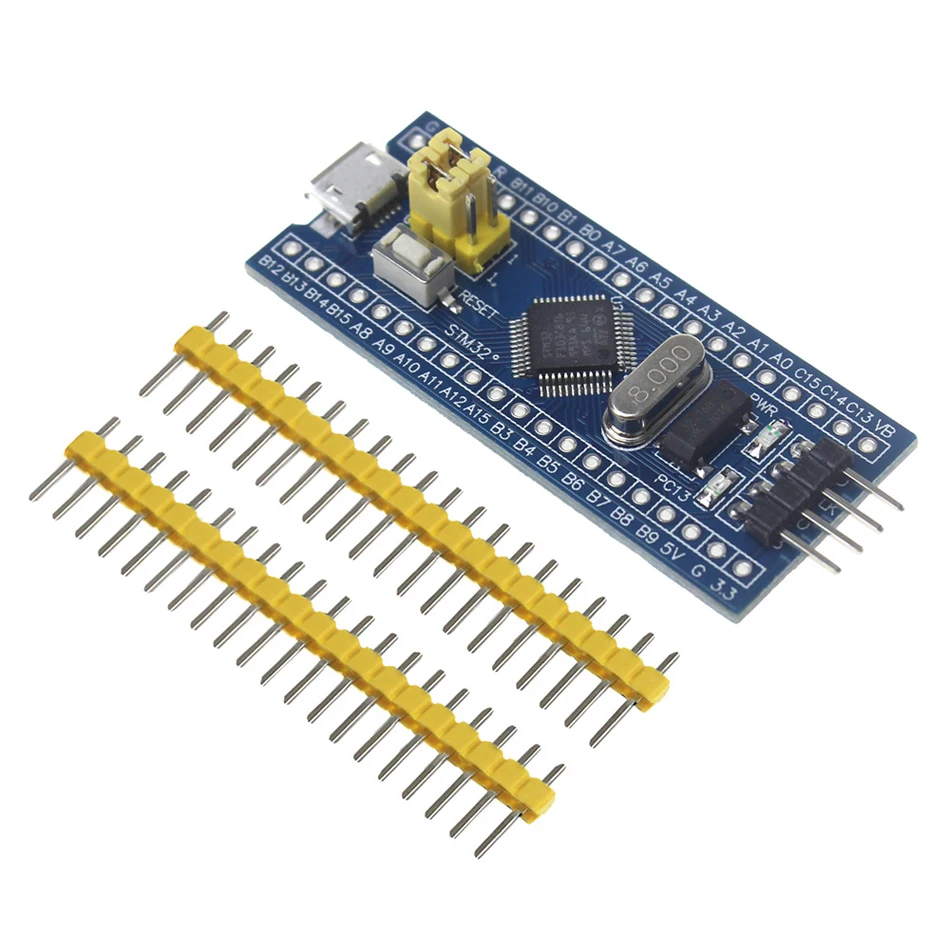

7. С двойным штифтом, но штифт не сварка по умолчанию, пользователь в соответствии со своими собственными сценариями применения выбирает свое собственное направление сварки. Если требуется сварка, пожалуйста, сообщите владельцу.
Keil может быть использован для компиляции, компилятор САР, может быть загружен через J-Link или USART1 процедуры, процедуры являются владельцем и процедурами отладки, при возникновении проблем вы можете проконсультироваться с владельцем.
Описание чипа:
1, CS32F103C8T6
Посылка: LQFP;
Количество контактов: 48;
Ядро: Cortex-M3;
Рабочая частота: 72 МГц;
Ресурсы памяти: флэш-память 64 Кбайт, SRAM 20 Кбайт;
Ресурсы интерфейса: 2x SPI, 3x USART, 2x I2C, 1x CAN, 37x порты ввода-вывода,
Аналогово-цифровое преобразование: 2x АЦП (12-бит/16-канальный)
Таймеры: 3 общих таймера и 1 Расширенный таймер
Загрузка отладки: поддержка интерфейса отладки JTAG / SWD для загрузки, поддержка IAP.
2, RT9193: чип регулятора 3,3 В, максимальная мощность мА.
Описание интерфейса:

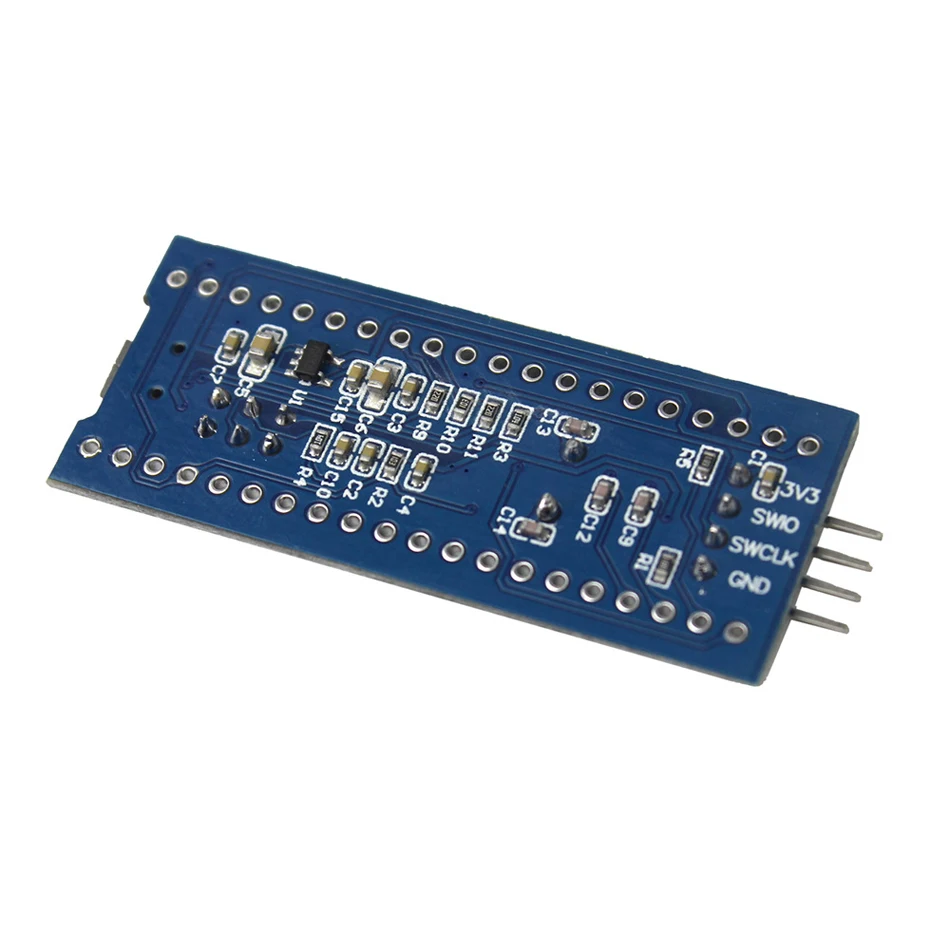

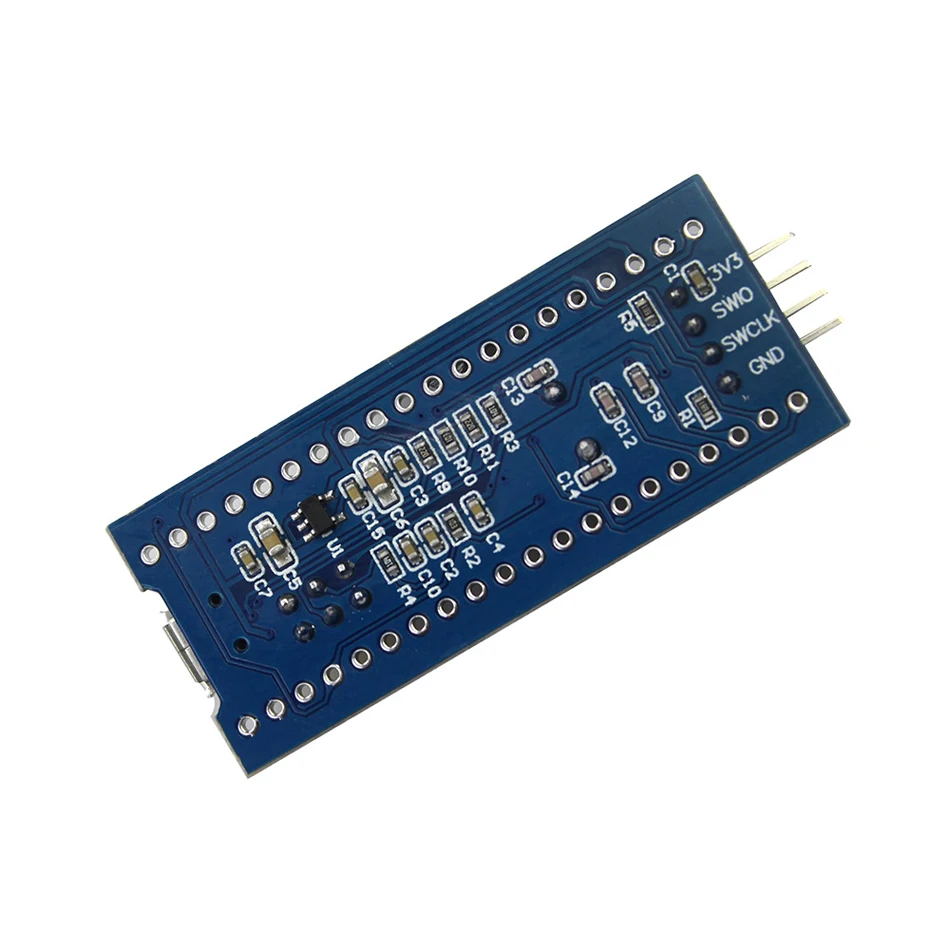

1. Интерфейс SWD: Поддержка моделирования, загрузки и отладки.
2. Интерфейс Mirco USB: источник питания и связь по USB, не поддерживает загрузку.
3. Интерфейс USART1: USART1 можно использовать для загрузки программы или USART1 для связи.
4. Интерфейс MCU: содержит все контакты порта ввода-вывода, легко подключается к периферийным устройствам.
Входной и выходной интерфейс питания 5, 5 В и 3,3 В: обычно используется для внешнего источника питания или с другими модулями для обработки общего заземления
Другое Описание устройства:
1 светодиодный питания (PWR): Состояние индикатора питания, может определить, стабилен ли источник питания.
2. Пользовательсветодиодный (PC13): для облегчения тестирования выхода ввода-вывода или индикации запуска программы.
3. Начните прыгать и выберите режим программирования: (1, флэш-память пользователя 2, SRAM 3, системная память).
4. Кнопка сброса: чип сброса для пользовательской программы.
5, кристалл 8 м: частоту можно установить, чтобы система синхронизировалась на частоте 72 МГц.
6,32. Кристалл 768 кГц: Доступно для встроенного RTC или для калибровки.
Посылка:

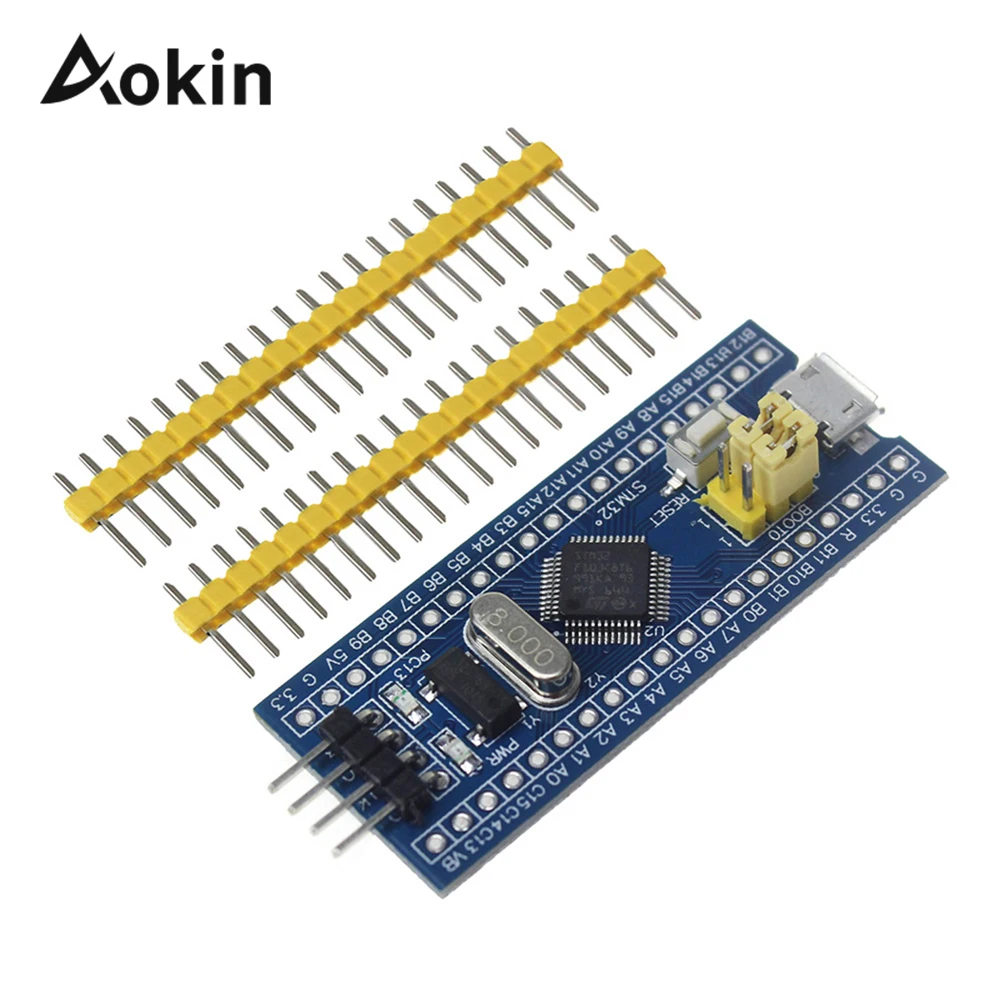

Минимальный модуль макетной платы системы STM32F103C8T6 ARM STM32, 1 шт.






-
Вес логистики0.040
-
Индивидуальное изготовлениеДа
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Мощность рассеивания..
-
Название брендаAOKIN
-
Напряжение электропитанияDC2.0-3.6V
-
Номер моделиSTM32F103C8T6 ARM STM32 Minimum System Development Board Module
-
ПрименениеКомпьютер
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Рабочая температура..
-
Размер логистики - высота (см)5
-
Размер логистики - длина (см)5
-
Размер логистики - ширина (см)5
-
СостояниеНовый
-
ТипРегулятор напряжения
-
УпаковкаSMD
