Последнее обновление: 10.03.2022

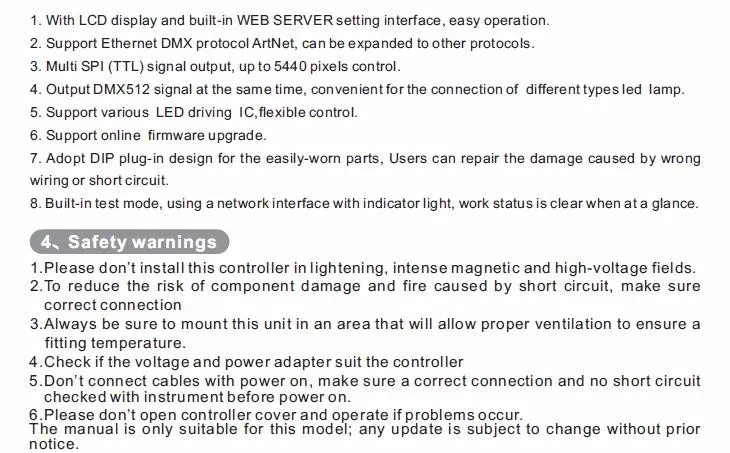

Основные особенности:

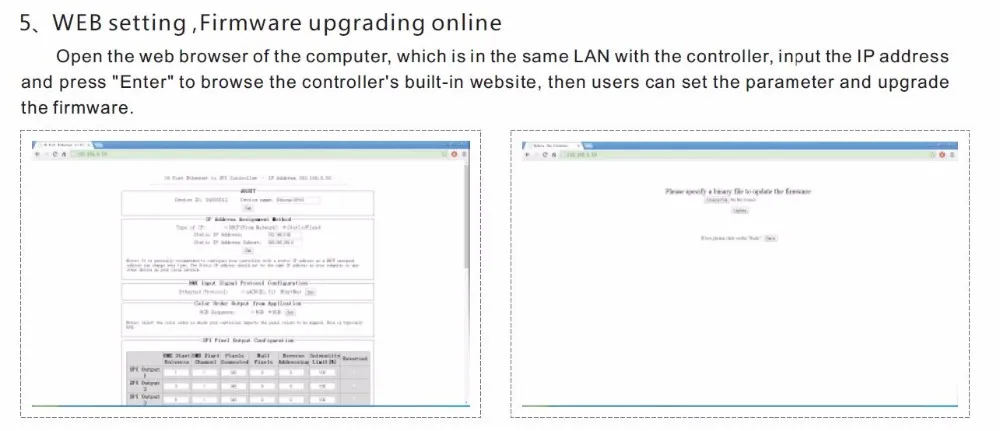

1. С ЖК-дисплеем и встроенным интерфейсом настройки веб-сервера, простота в эксплуатации.
2. Поддержка протокола Ethernet DMX ArtNet, может быть расширена до других протоколов.
3. Мульти SPI (TTL) выход сигнала, до 5440 пикселей управления.
4. Выход сигнала DMX512 в то же время, удобная для подключения различных типов Светодиодная лампа.
5. Поддержка различных СВЕТОДИОДНЫЙ IC вождения, гибкое управление.
6. Поддержка онлайн обновления прошивки.
7. Используйте плагин DIP для легко изношенных деталей, пользователи могут восстановить повреждения, вызванные неправильной проводкой или коротким замыканием.

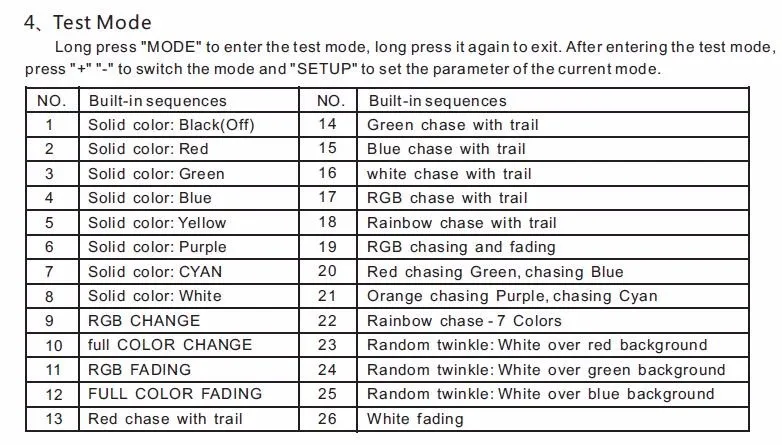

8. Встроенный Тестовый режим, с использованием сетевого интерфейса с индикаторным светильник, состояние работы ясно, когда на первый взгляд.

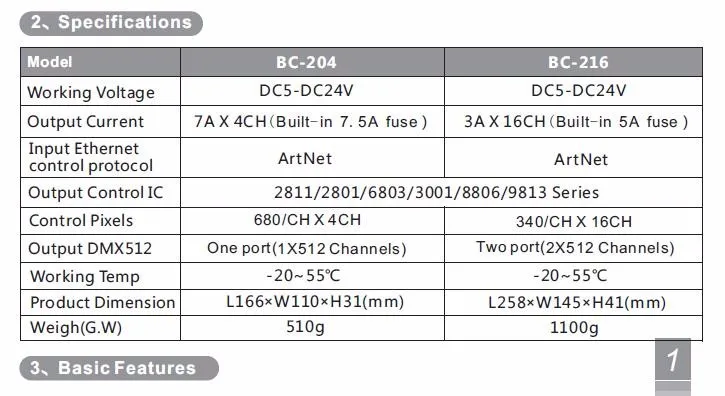

Характеристики:

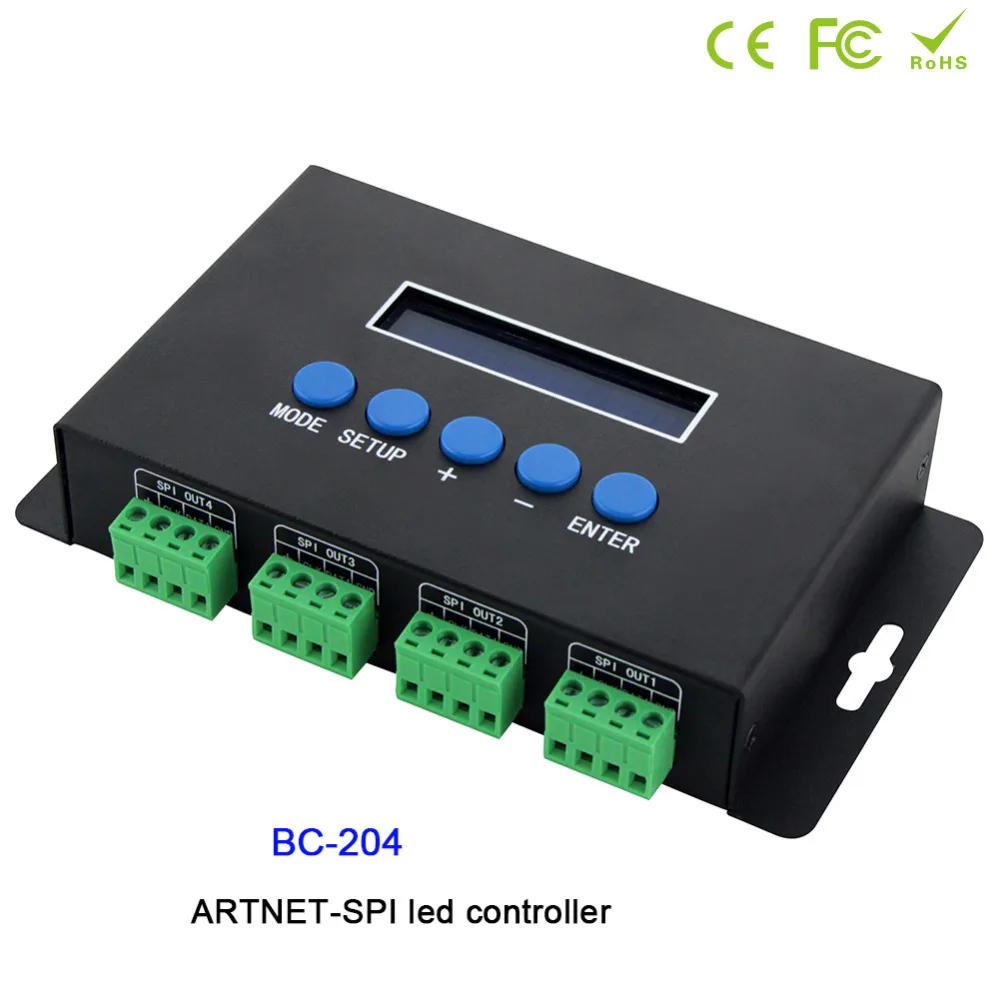

Модель: BC-204
Рабочее напряжение: DC5-DC24V
Выходной ток: 7A X 4CH (Встроенный предохранитель 7,5a)
Протокол управления входом Ethernet: ArtNet

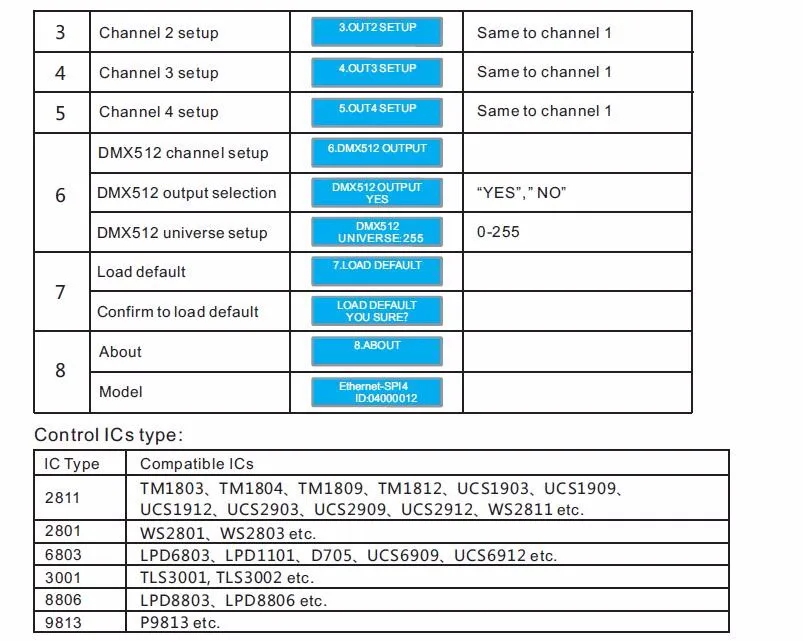

IC управления выходом: 2811/2801/6803/3001/8806/APA102/9813/TM1814/SK6812 серия
Управляемые пиксели: RGB:680 пикселей X4CH RGBW:512 пикселей X4CH
Выход DMX512: один порт (1X512 каналов)
Рабочая температура: -20 ~ 55 ℃
Размер изделия: L166 × W110 × H31 (мм)
Вес (г. Вт) : 510 г

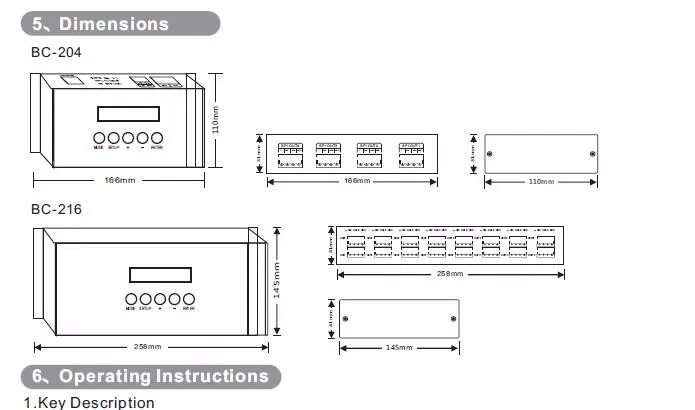

Размеры:

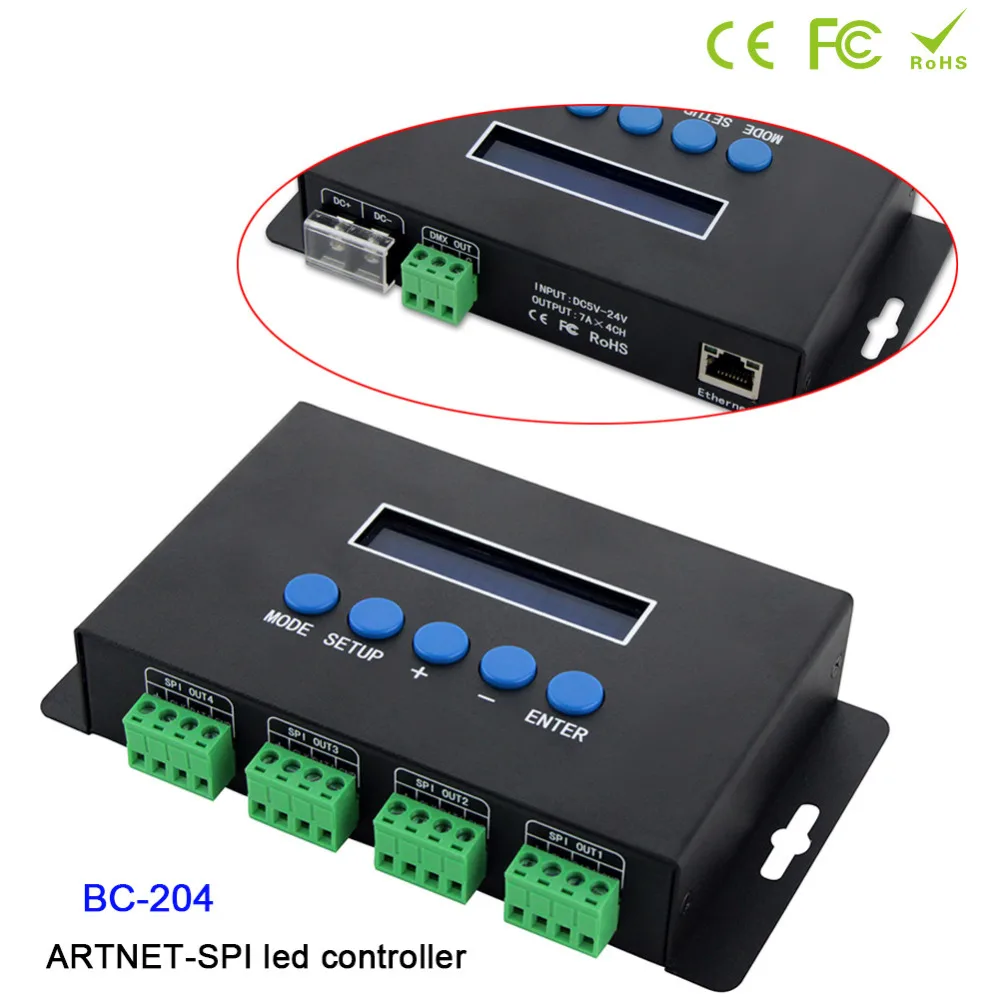

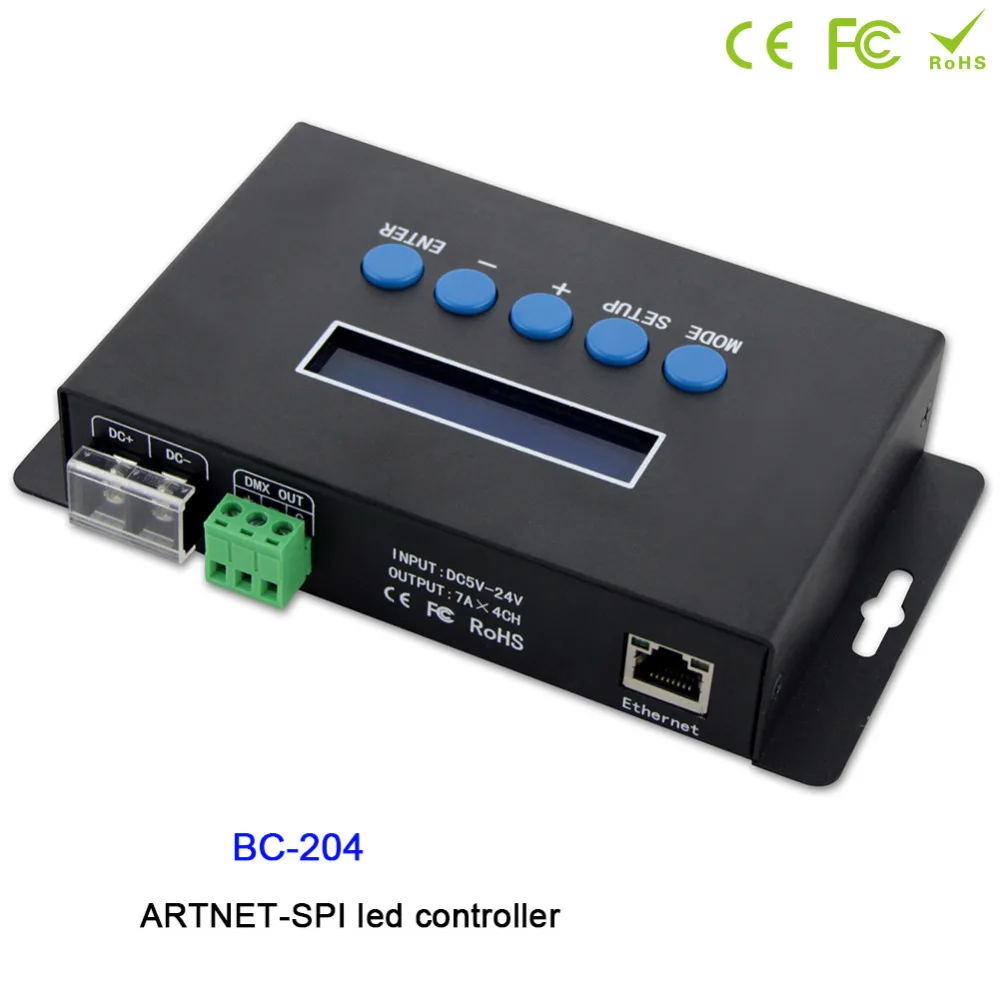

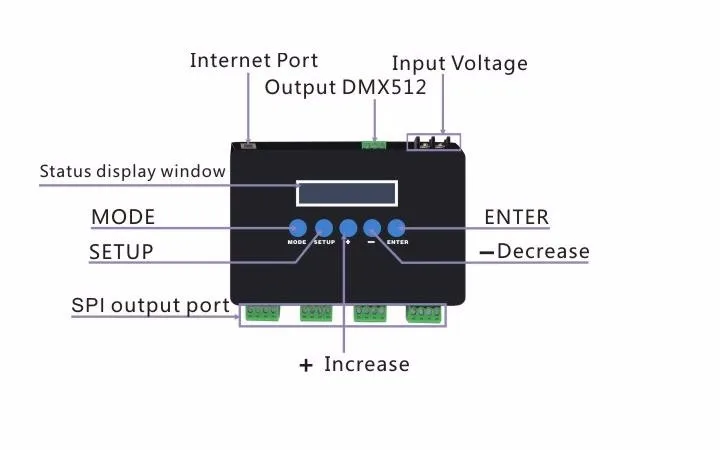

Инструкция по интерфейсу и портам:
Инструкция по проводке выхода SPI:
Для вывода LPD6803/LPD8806/P9813/WS2801 управляющего сигнала требуется как минимум три линии:
Данные 6803/8806/9813/2801 данных CLK 6803/8806/9813/2801 CLK GND GND, подключение к чипу GND
Для вывода WS2811/TLS3001 управляющего сигнала требуется как минимум две линии:
Данные Ws2811/ TLS3001 DATA-CLK GND GND, подключение к чипу GND
