1 шт. EMC EMI зонд ближнего поля проводимая коррекция излучения простой зонд магнитного поля 9 кГц-6 ГГц тип IПримечание: Купите 4 зонда и более 4 зонда и получите соответствующие Ручки бесплатно

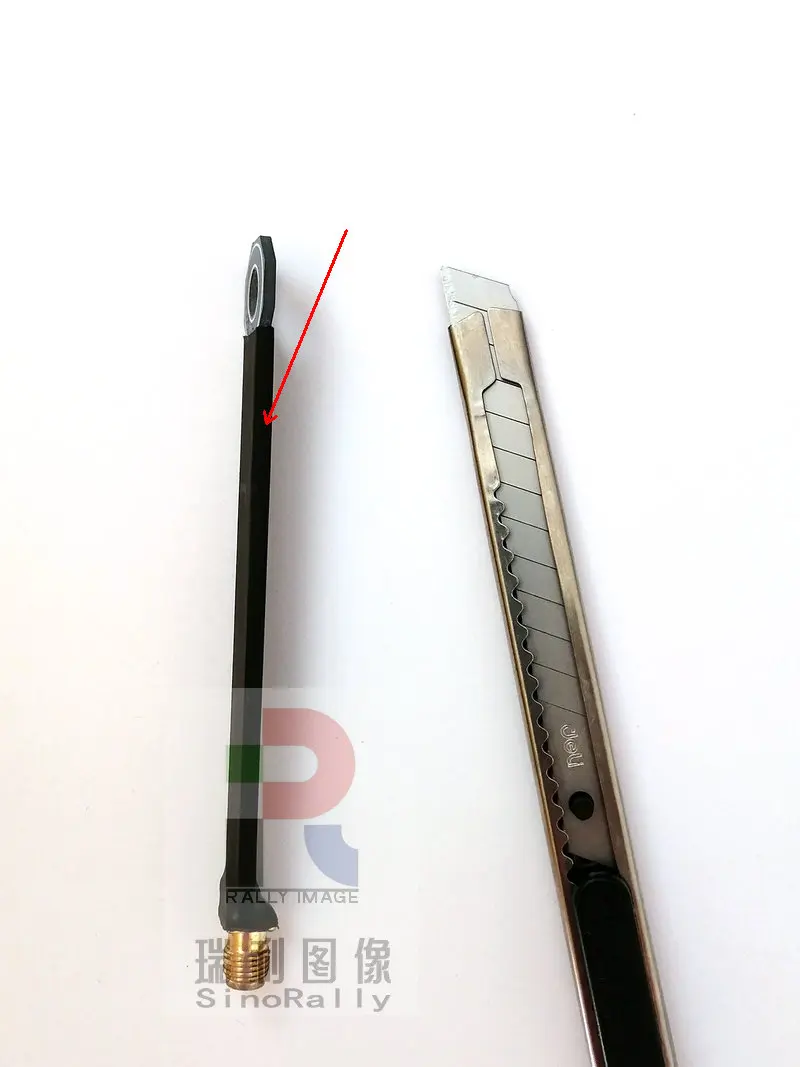

2. Используйте AB Клей или другой медленно высыхающий клей для покрытия внутренней стороны ручки.
3. Прикрепите ручку к зонду, выровняйте край зонда и подождите, пока клей высохнет.

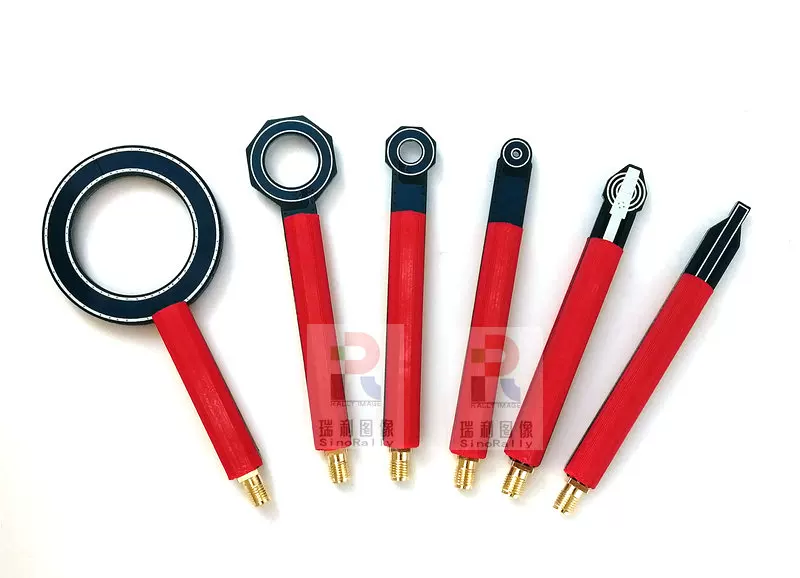

Примечание: верхняя и нижняя части ручек типа III отличаются, пожалуйста, обратите внимание на различия.

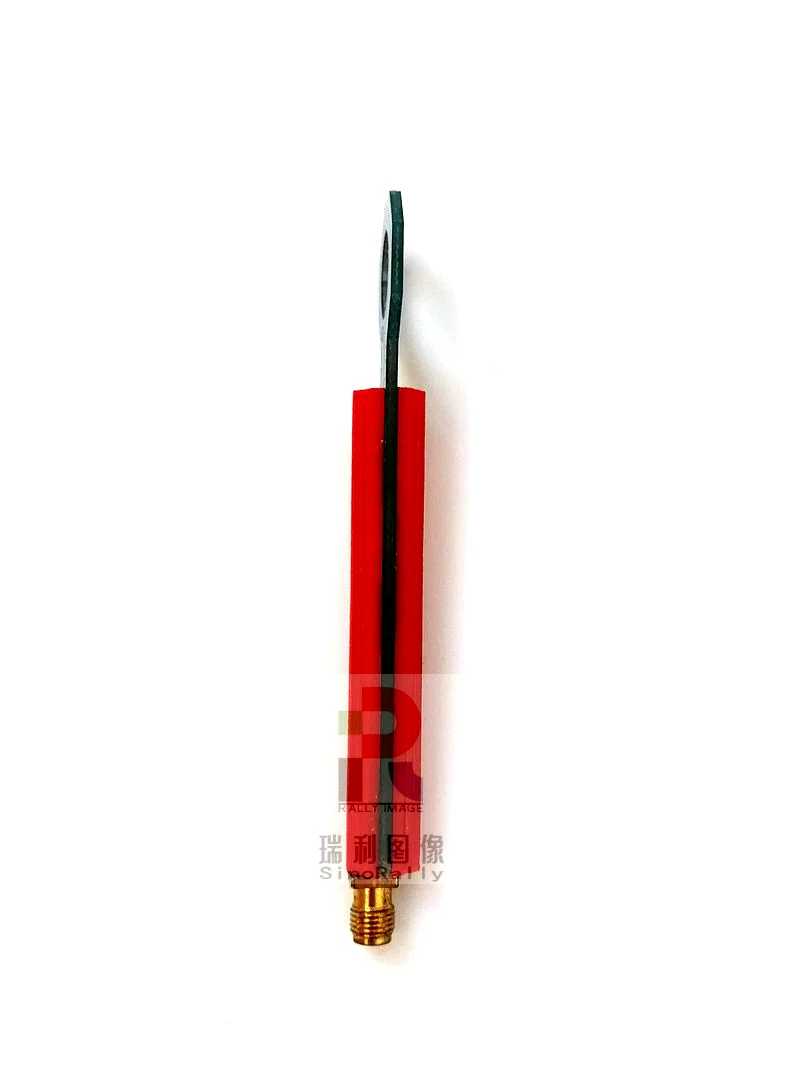

4. Эффект изображения после вставки.

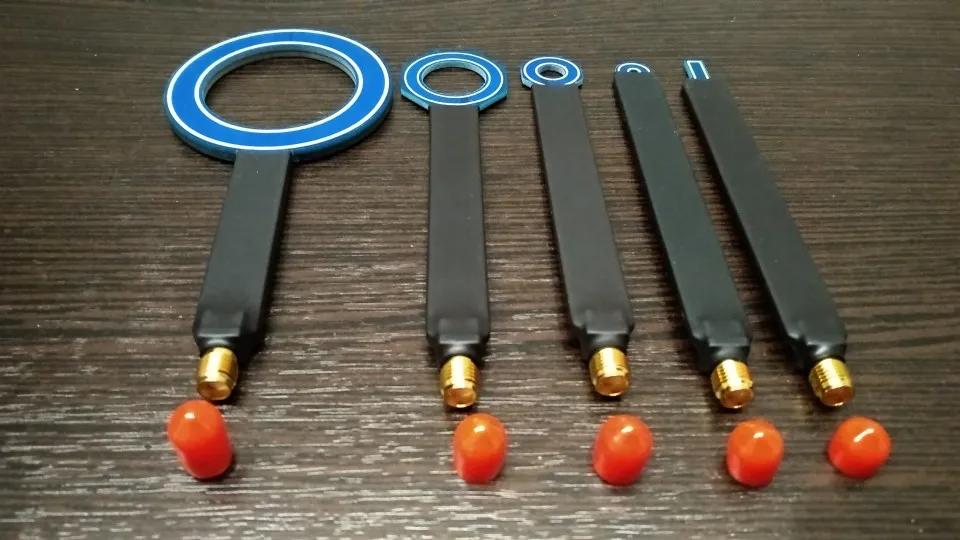

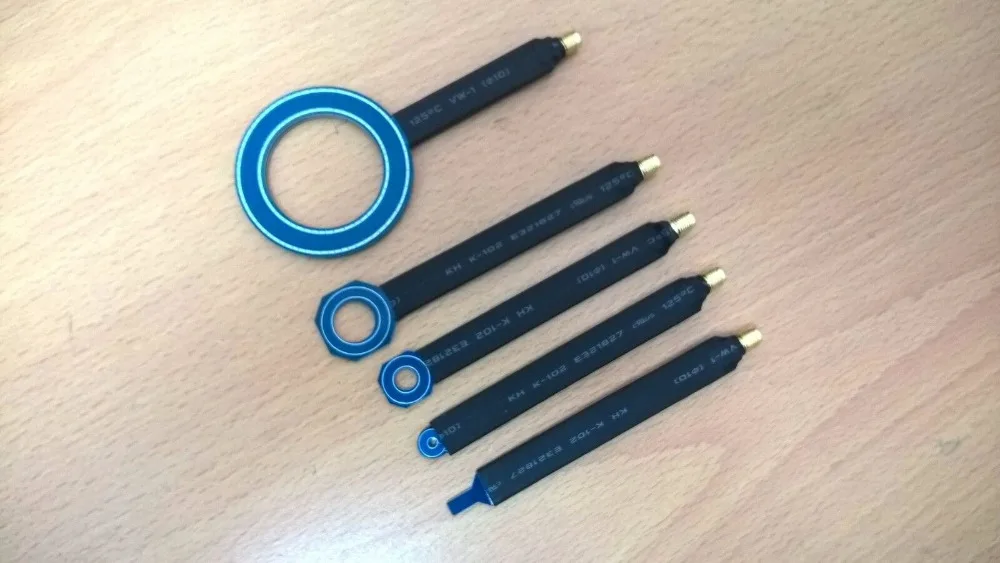

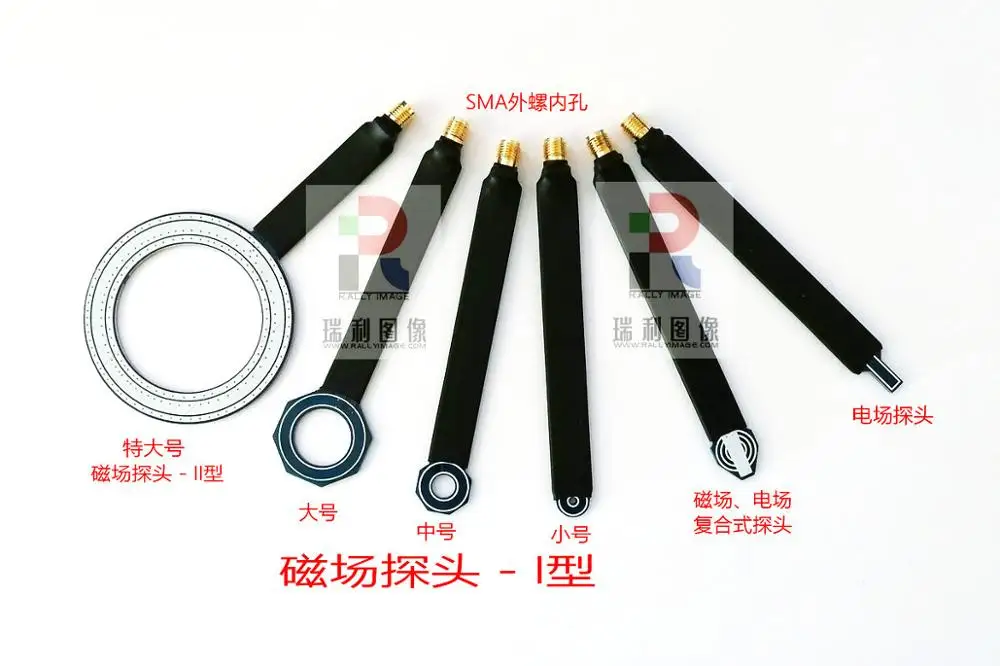

Зонды магнитного поля для больших, средних, малых и электрических зондов поля в основном используются для выпрямления излучения в пространстве EMI.

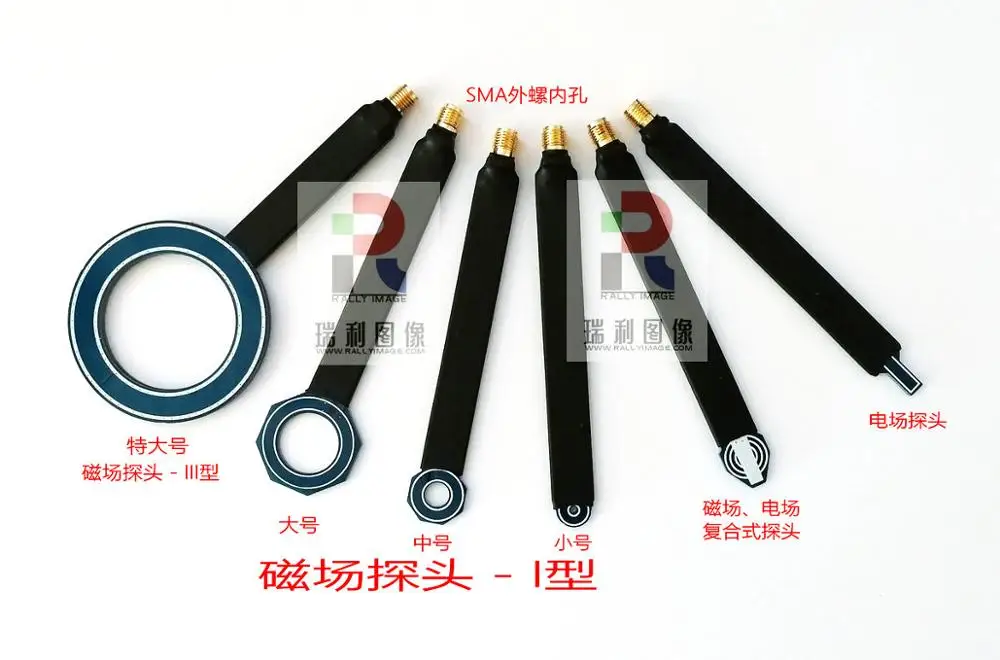

Зонд магнитного поля Экстра большой (тип III) в основном используется для выпрямления проводимости EMI.
Очень большой (Тип III): зонд имеет профиль ширина около 5 см, толщина около 4,2 мм и длиной около каблук 10 см.
Улучшения в зондах магнитного поля типа III (относительно типа I):
1. Использование полностью экранированной структуры значительно подавляет электромагнитные помехи во внешней среде и улучшает динамический диапазон всей системы.
Это полезно для улучшения точности обнаружения положения. Это настоящий зонд магнитного поля.
2. Часть ручки также экранирована, уменьшая воздействие руки на зонд.
3. Увеличенная толщина для улучшения комфорта рук.
4. Более широкая полоса пропускания. Теоретически частота может быть намного выше 7 ГГц, а производительность 7G или выше неизвестна из-за ограничений испытательного оборудования.
Большой: зонд в разделе есть профиль ширина около 2,1 см, толщина около 2,3 мм и длиной примерно каблук 10 см.
Внутренний слой: зонд часть имеет профиль ширина около 1,4 см, толщина около 2,3 мм и длиной около каблук 10 см.
Маленький размер: зонд имеет профиль ширина около 0,8 см, толщина около 2,3 мм и длиной около каблук 10 см.
Электрического поля зонда (Бесконтактный): зонд раздела имеет длину около 10 мм, толщина около 2,3 мм и длиной около каблук 10 см.

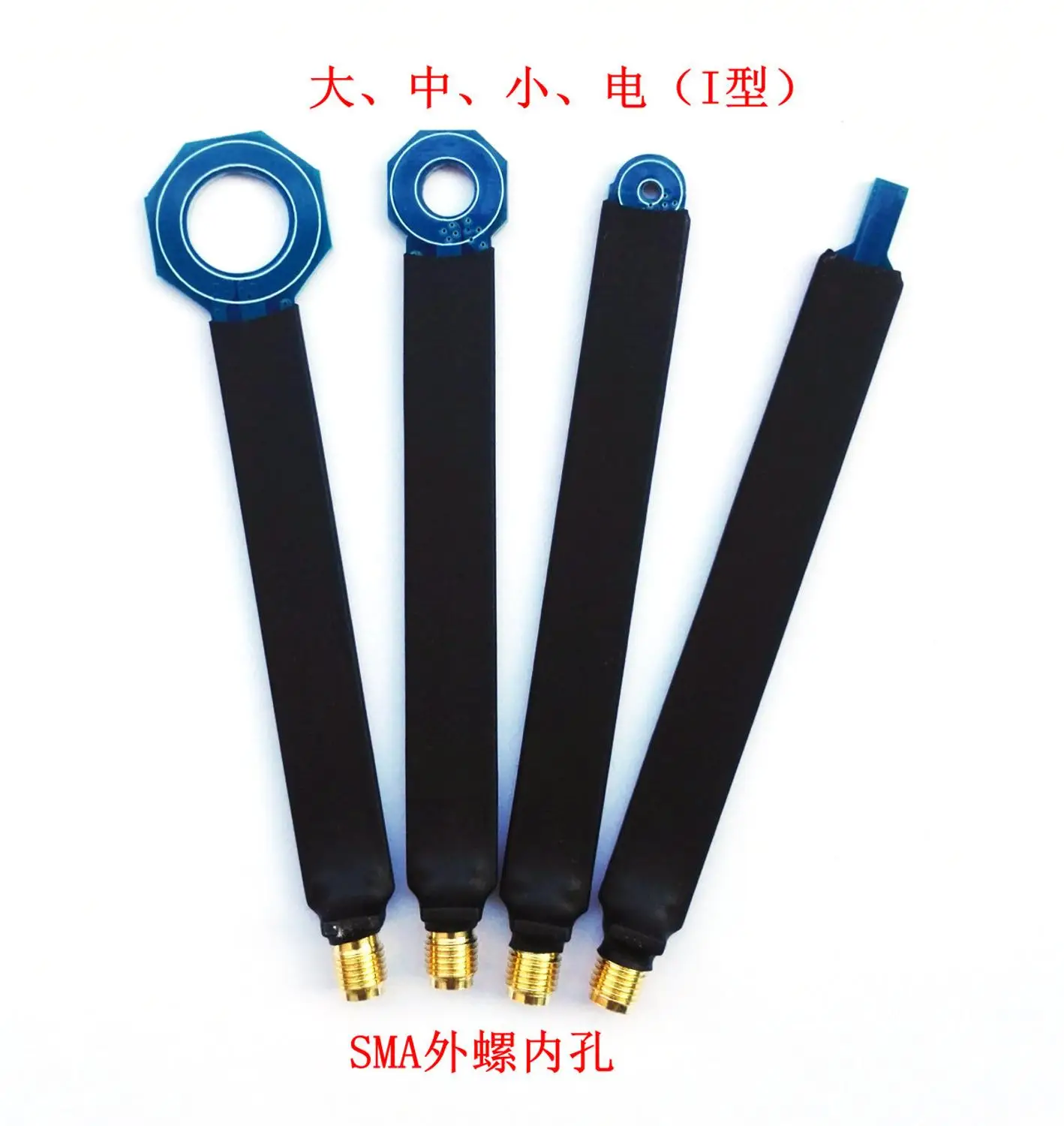

Магнитное поле зонда типа I (большой, средний и маленький), 1 МГц-6 ГГц частотная характеристика (измеряется):

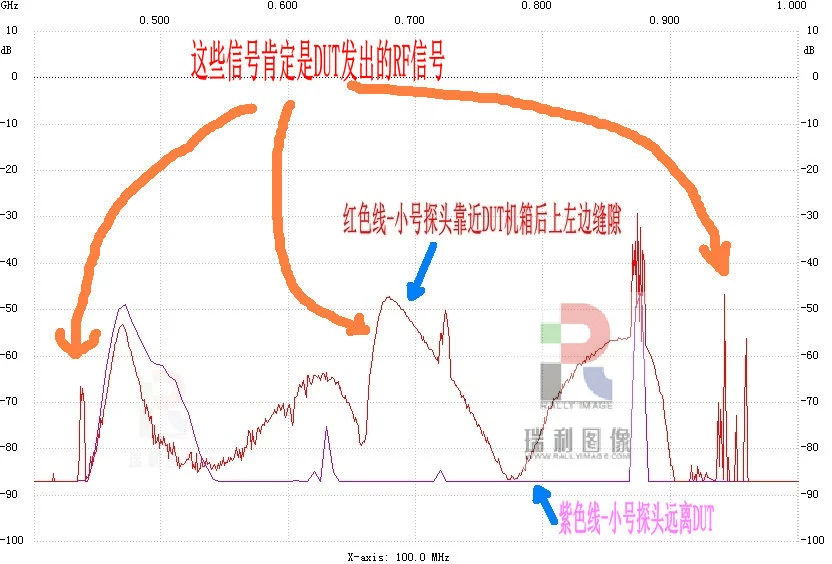

Небольшой зонд, подключенный к радиочастотному усилителю с низким уровнем шума 30 дБ, а затем введите фактическое использование спектрального анализатора:


Инструкции:
1. Если ваш анализатор спектра старый и не имеет встроенного преусилителя, рекомендуется иметь Радиочастотный усилитель с увеличением около 30 дБ.

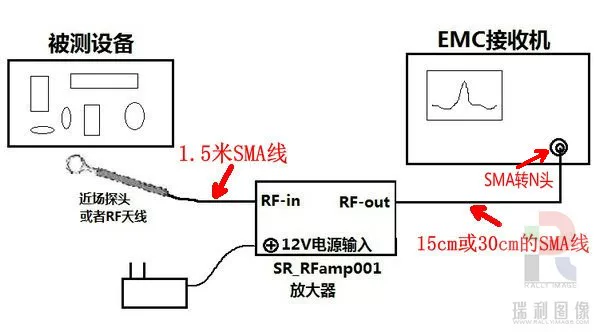

Схема проводки зонда и усилителя, анализатор спектра

2. Если уровень шума вашего спектрального анализатора составляет менее-110 дБм или у вас есть встроенный преусилитель, вы можете использовать внешний преусилитель.

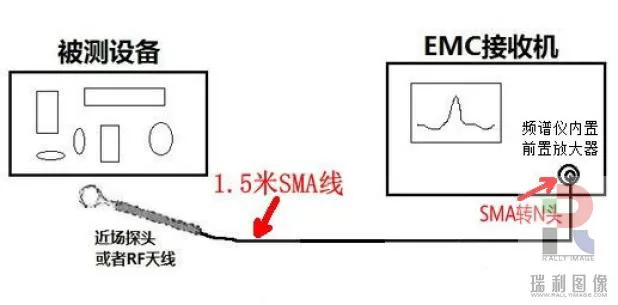

Схема проводки зонда и анализатора спектра (со встроенным преусилителем):

Зонд магнитного поля выполняет Обнаружение магнитного поля ближнего поля на печатной плате, а зонд магнитного поля также может использоваться для обнаружения утечки магнитного поля в шасси. При использовании зонд магнитного поля находится в соответствии с направлением потока тока, так что как можно больше линий магнитного поля может пройти через петлю зонда

Электрический полевой зонд (Бесконтактный) используется для обнаружения ближнего поля электрического поля, и зонд перпендикулярен проводнику, когда используется полевой Электрический зонд ближнего поля.

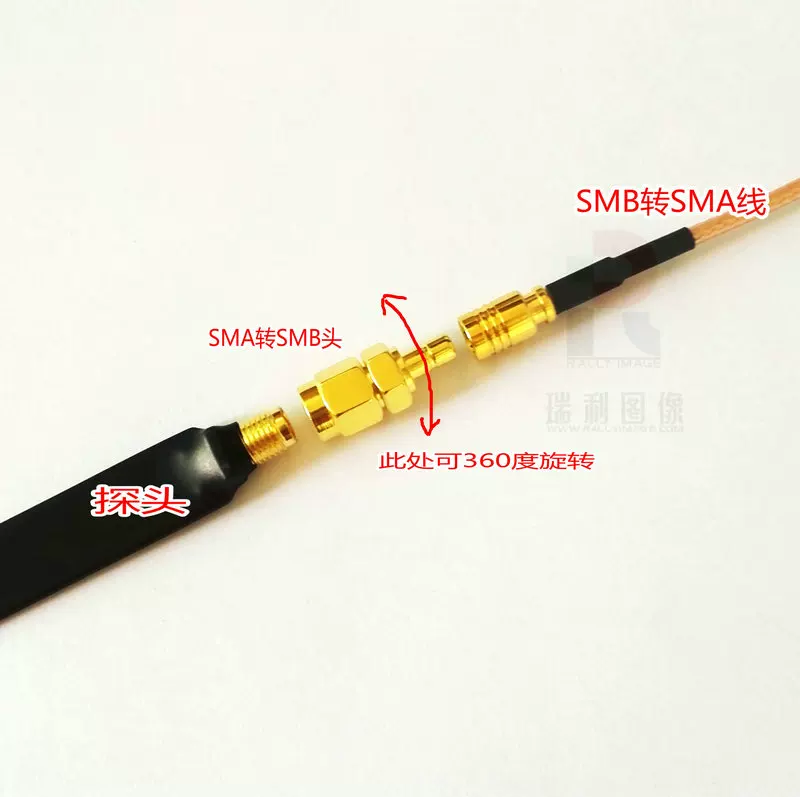

Адаптер SMB:
Зонд имеет SMA интерфейс, интерфейс не может поворачиваться, чтобы облегчить измерение, сделан SMB адаптер, и интерфейс SMB может поворачиваться на 360 градусов.
