Тип 1

Описание продукта:

1. Размер: 29*24*18 мм

2. Примечание: Этот продукт адаптируется к 12 В, но ему требуется добавить базовый резистор обратной связи до 150 ohm-1.5K Ом; Его сопротивление следует регулировать от высокого до низкого, но не может быть слишком низким, или сгорит триод или продукт; Он также не может быть слишком высоким, или это повлияет на выходной эффект или приведет к перегреву триода в нерабочем состоянии (15 кв-это максимальная мощность, а Предельная мощность не должна превышать 15 кВ, то есть дуга 1,5 см, иначе это повредит изделие. Если пользователи хотят использовать его для непрерывной работы, рекомендуется использовать изоляционный воск или эпоксидную смолу для полной герметизации)

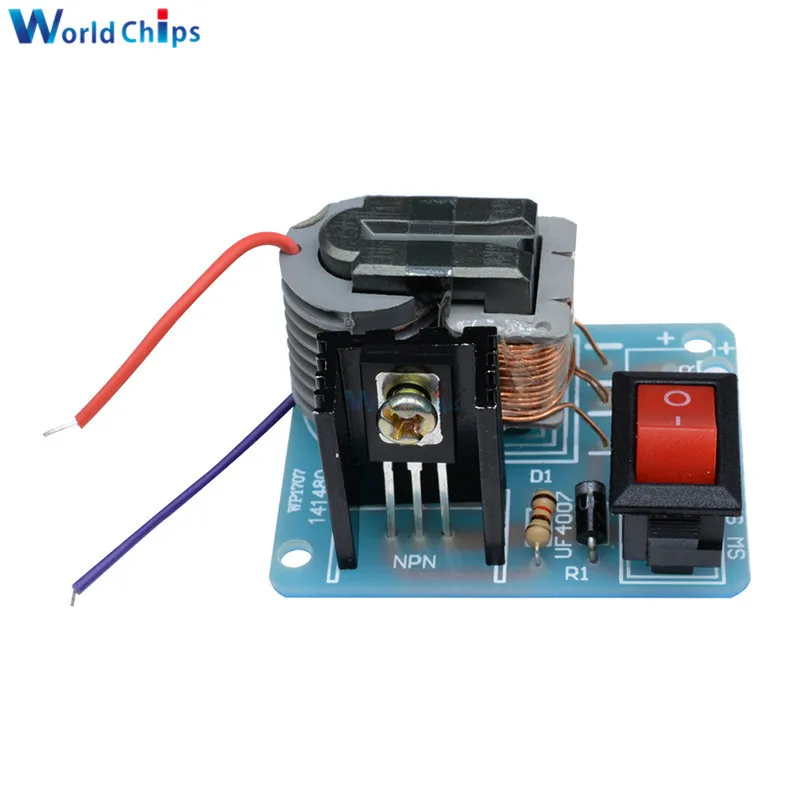

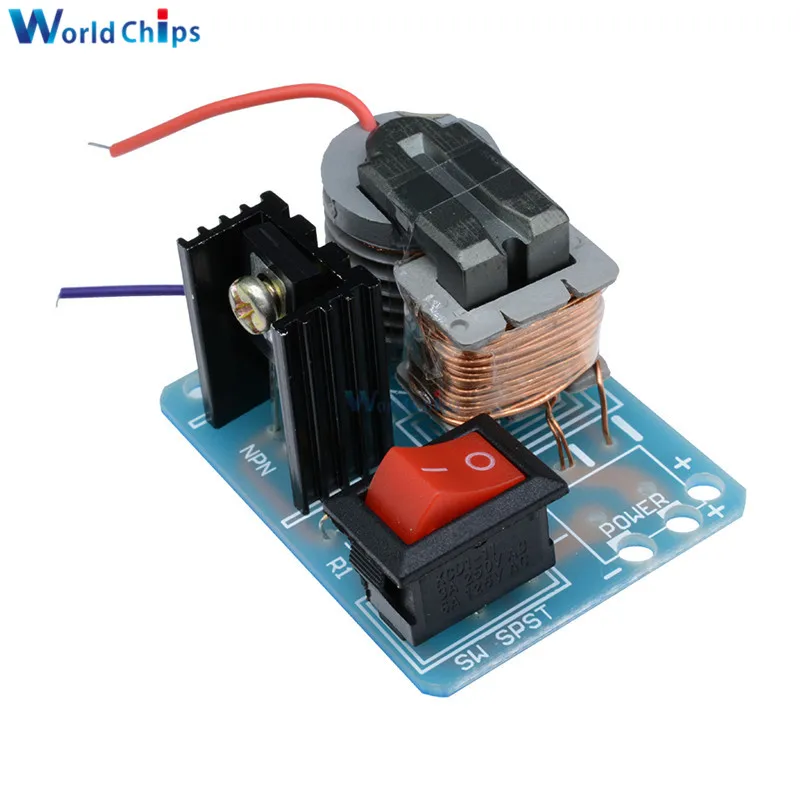

Тип 2

Примечание: этот предмет представляет собой набор для самостоятельной сборки. По умолчанию с одной печатной платой.

Особенности:

✮Этот продукт представляет собой Катушка-усилитель производственный комплект, схема простая и надежная, с профессиональными линейными чертежами, энтузиастами электронных исследований и удобства

Использование: школьный научный эксперимент, электронное оборудование, генератор отрицательных ионов, научное малое производство. Эта схема создается, когда стабильная высокочастотная дуга, высокая температура, может легко воспламенять горючие материалы, поэтому ее называли плазменными зажигалками

Параметры:

◦ Внешние размеры трансформатора 15 кВ приблизительно: 27 × 16 × 21 мм

◦ Входное напряжение: 3,7-4,2 В постоянного тока (предел 12 В, легко повредить не рекомендуется, этот трансформатор одинаково применим к входному напряжению 12 В, но требует соответствующего увеличения основания резистора обратной связи примерно до 150 Ом ~ 1,5 кОм, его сопротивление должно быть большим для замены небольшой регулировки, или сгоревшего транзистора или трансформатора)

✮Входной ток: <2А

✮Выходное напряжение: около 15 кВ (обратите внимание на безопасность при использовании)

✮Выходной ток: ≤ 0,4 А

✮Расстояние биполярного зажигания высокого напряжения: ≤ 0,5 см

✮Когда Входное прекращение питания продукта 3,7-4,2 в, вторичный выход высокого напряжения не подключается к высоковольтным выпрямительным диодам и конденсаторам, уровни выходных клемм ≤ 1,5 см в длину могут создавать фиолетовую высокотемпературную дугу, без потрескивания, но температура очень высокая, вы можете легко и мгновенно направить сигаретную бумагу, Или даже очень тонкая проволока сжигает искры (например, эксперимент по химии для младших классов средней школы тонкая проволока в сцене сжигания кислорода, но не так хорошо, как кислород настолько интенсивный.)

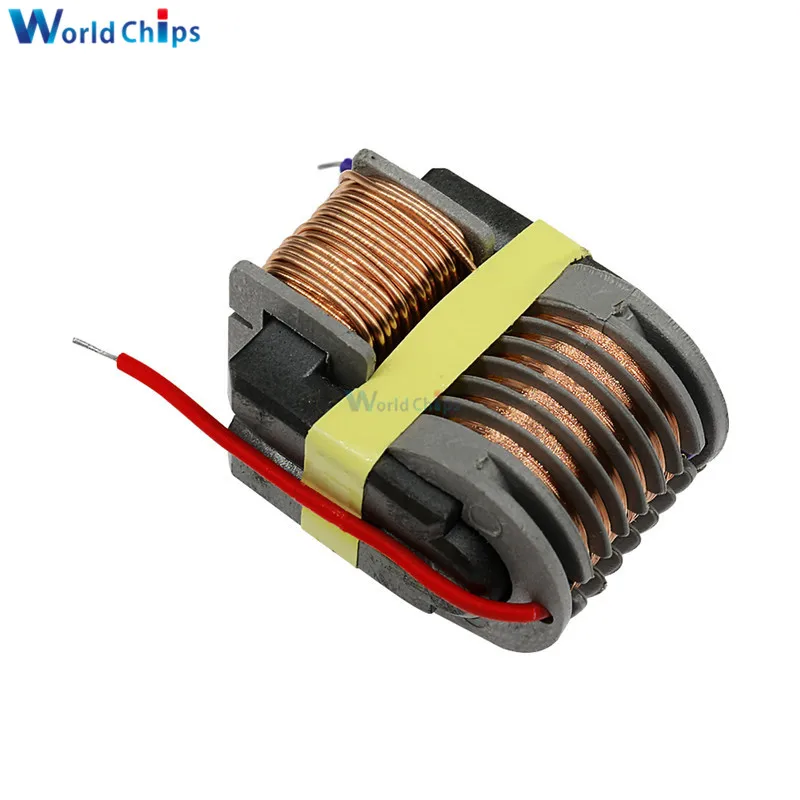

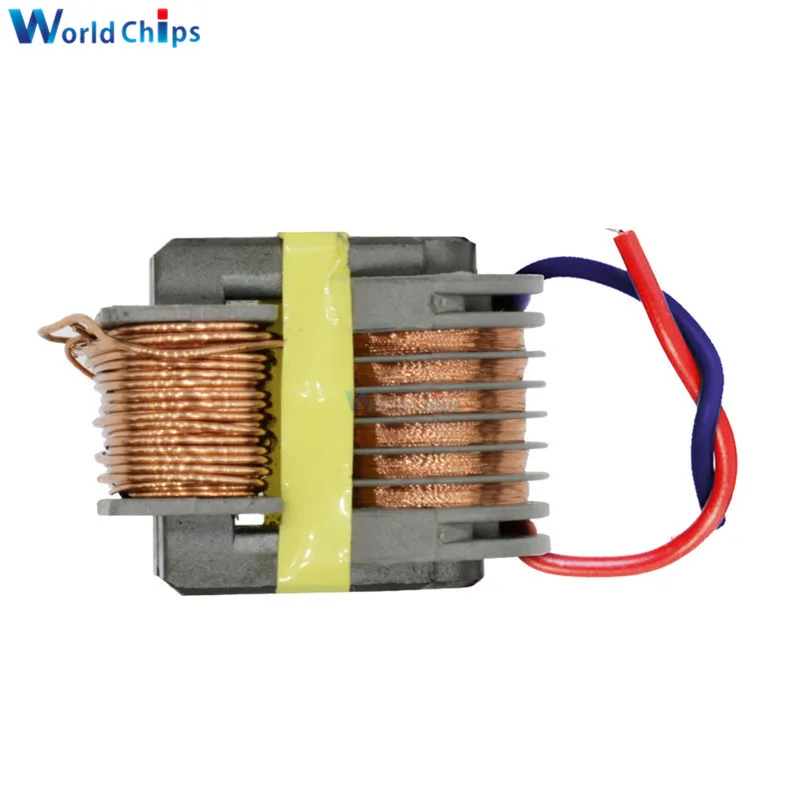

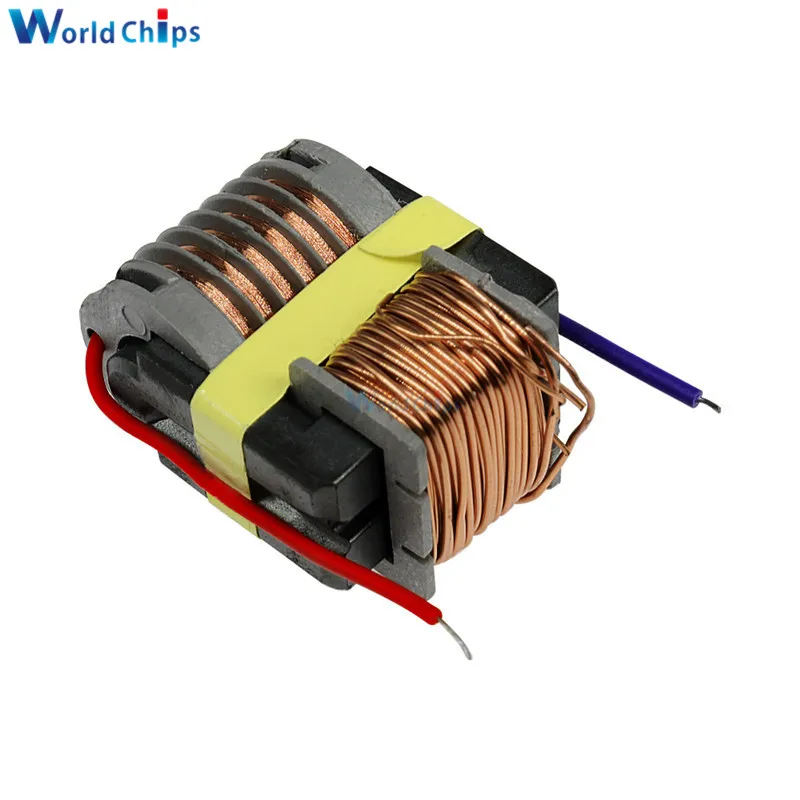

Структура трансформатора:

Есть две первичные обмотки, первичная обмотка, обратная обмотка, вторичный выход высокого давления. Другое: трансформатор 15 кВ, предназначенный для максимальной выходной мощности, предельная выходная мощность не может превышать 15 кВ, дуга составляет один сантиметр, более высокое выходное напряжение может повредить трансформатор.

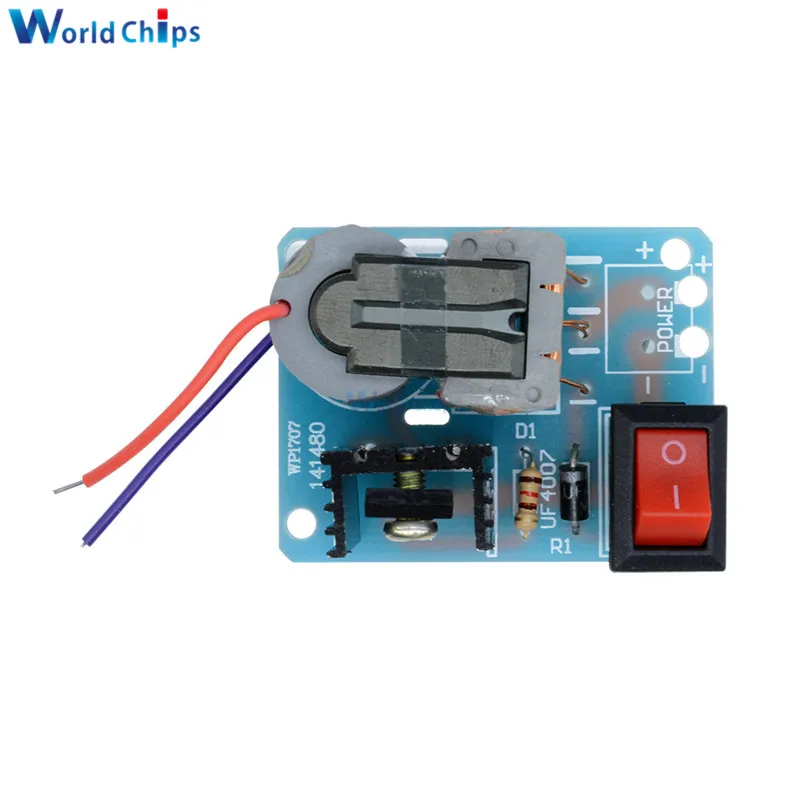

Размер печатной платы: 4,2 см * 3,2 см * 0,16 см;

ПРИМЕЧАНИЯ по установке:

1). Улучшенное производство деталей печатной платы, в которой трансформаторная линия толстой и тонкой линии, при этом следует обратить внимание на остальные компоненты на доске шелковых символов и параметры сварки на линии. На плате трансформатора выполнены три прокладки, в которых Середина отверстия колодки относительно большая, отверстие в то же время Сварка толстой эмалированной проволоки и тонкой Эмалированной проволоки, толстая эмалированная проволока и тонкая эмалированная проволока не используют одну сторону, Например, с левой толстой линией и правой стороны тонкой проволоки в или с левой стороны тонкой линии и правой стороны толстой линии сварки, Короче говоря, не используйте одну сторону толстых линий и тонких линий.

2). Чтобы предотвратить выход 2-проводного расстояния слишком далеко, в результате чего без нагрузки, вы можете сварить контакт 3P на выходе.

3). После успешного производства, если выходной доступ к высоковольтному конденсатору и трем высоковольтным выпрямителям состоит из цепи двойного напряжения, вы можете производить высокое напряжение постоянного тока, вы можете сделать Анионный генератор.

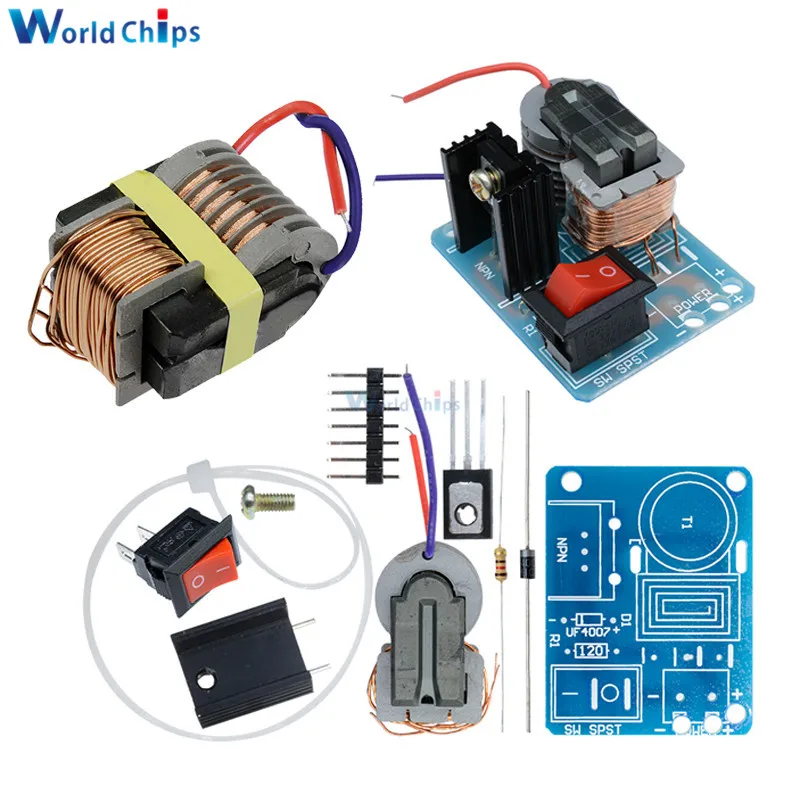

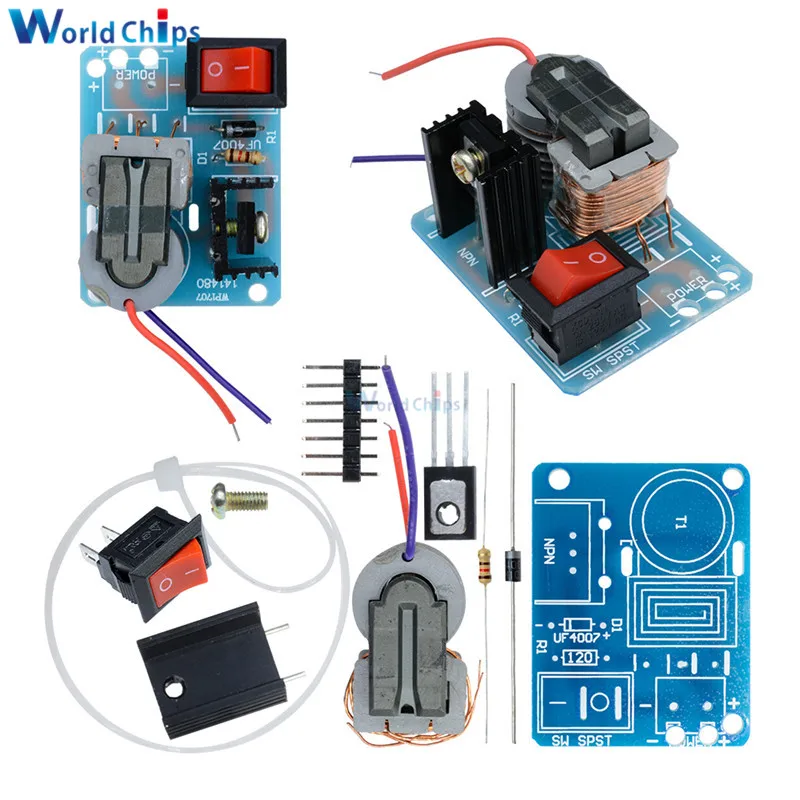

Посылка

15VKE = 1 Тип повышающего трансформатора x1

Печатная плата X 1

Сопротивление 120 Ом X 1

Сверхбыстрый диод восстановления UF4007 X 1

ТРАНЗИСТОР N20 X 1

Радиатор X 1

M3 * 6 винтов X 1

Лодочный выключатель X 1

3-контактный X 1

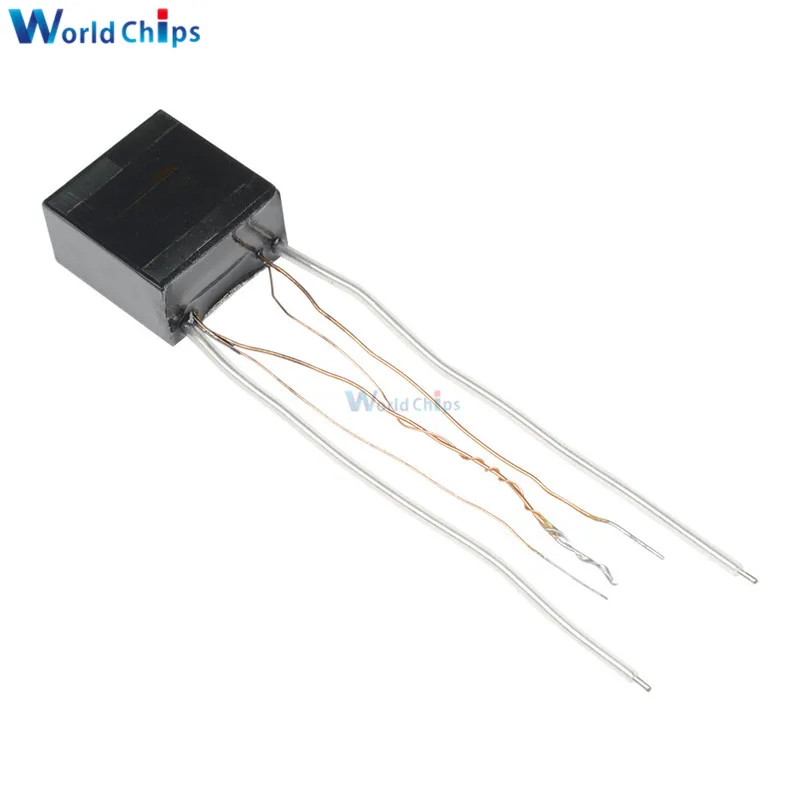

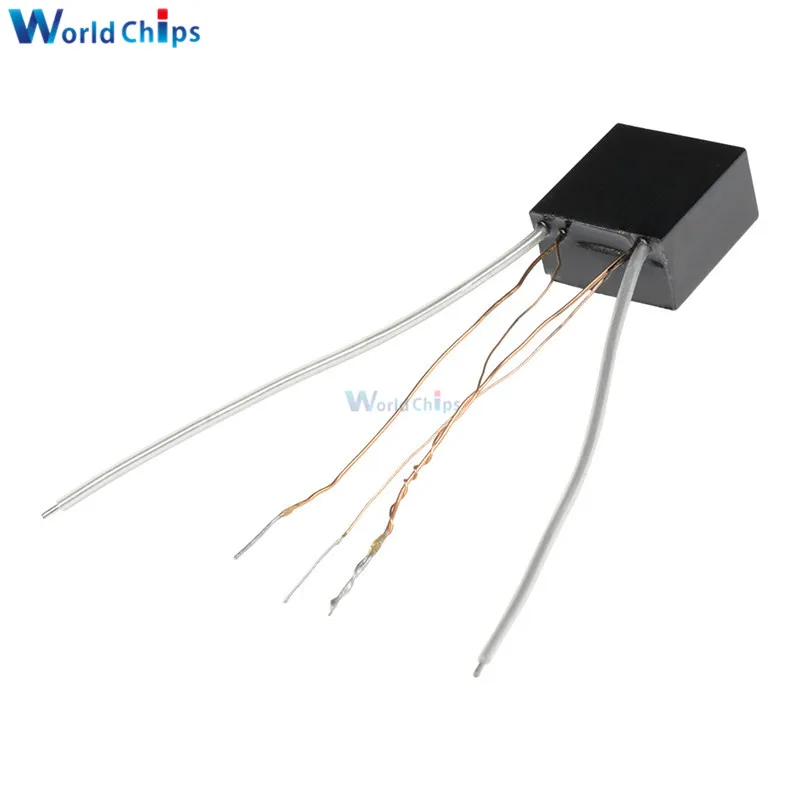

Тип 3

Примечание:

Этот продукт адаптируется к 12 В, но ему требуется добавить базовый резистор обратной связи до 150 ohm-1.5K Ом; Его сопротивление следует регулировать от высокого до низкого, но не может быть слишком низким, или сгорит триод или продукт; Он также не может быть слишком высоким, Или это повлияет на выходной эффект или приведет к перегреву триода в нерабочем состоянии (15 кв-максимальная мощность, Предельная мощность не должна превышать 15 кВ, то есть дуга 1,5 см, или это повредит товар)

Характеристики:

Размер: 0,55x0,55x0,28 см/x дюйма

Количество: 1 шт.

Примечание:

Допускается погрешность в 0-3 мм из-за ручного измерения. Пожалуйста, убедитесь, что вы не против, прежде чем сделать заказ

Из-за разницы между различными мониторами изображение может не отражать реальный цвет изделия. Спасибо!

Посылка входит:

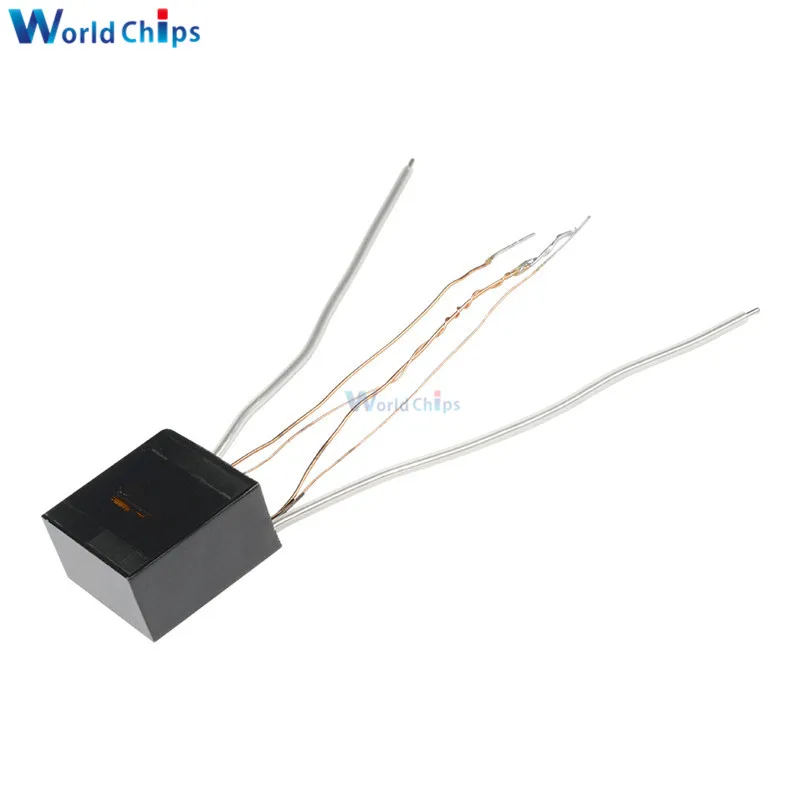

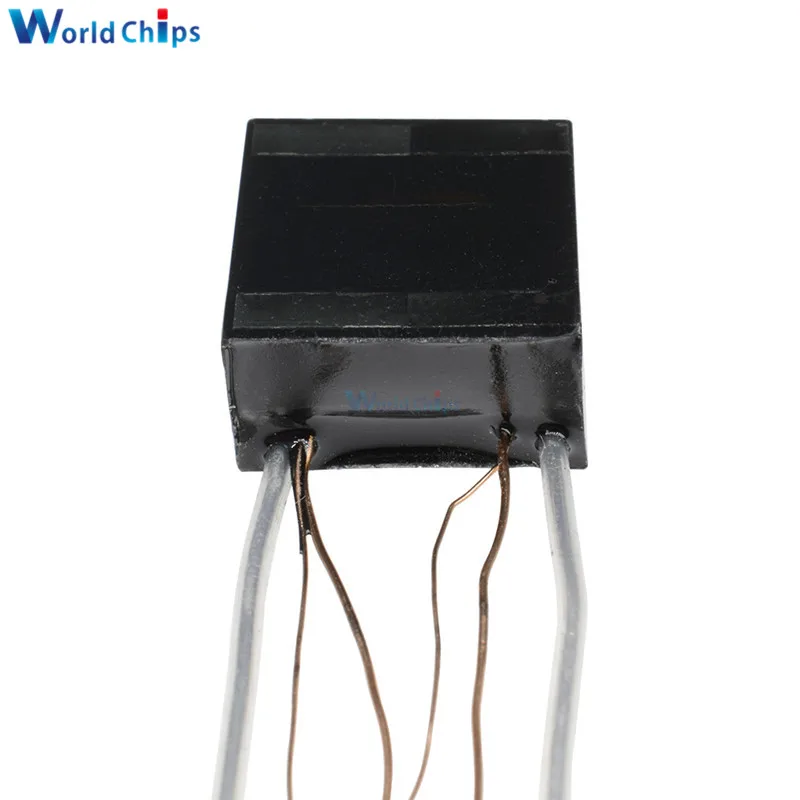

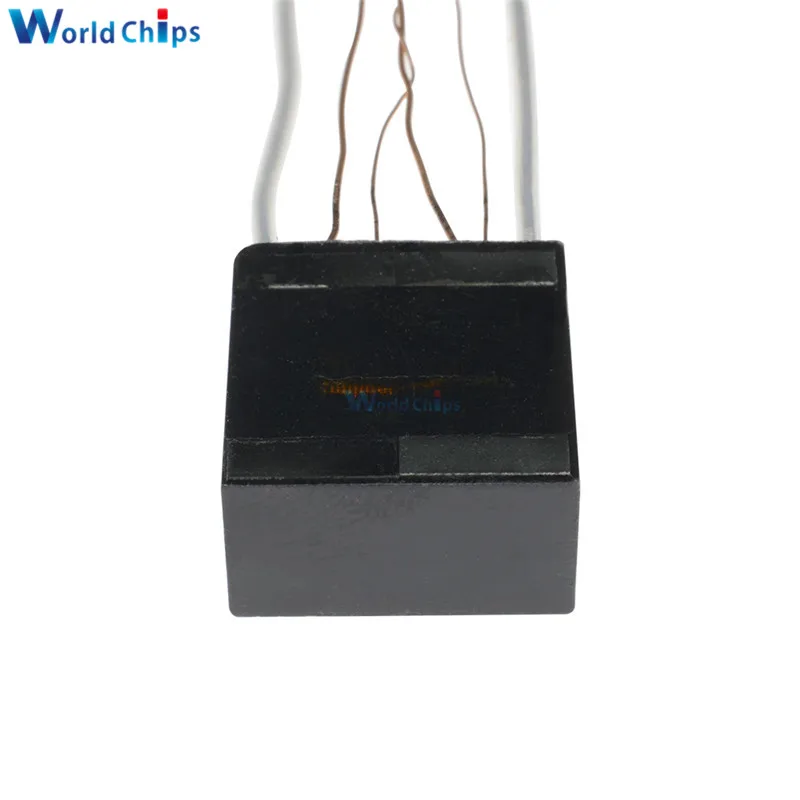

1 х Высоковольтная дуговая катушка генератора

Слаб будет. Мух ловить сможет

Да-да-да

Вес логистики
0.032
Индивидуальное изготовление
Да
Каждая упаковка
1
Минимальная единица измерения
100000015
Мощность рассеивания
standard
Название бренда
diymore
Напряжение электропитания
15KV 15000V
Номер модели
High Voltage Pressure Generator Igniter Kit
Применение
Компьютер

Продано В
sell_by_piece
Происхождение
Китай
Рабочая температура
standard
Размер логистики - высота (см)
1
Размер логистики - длина (см)
1
Размер логистики - ширина (см)
1
Состояние
Новый
Тип
Регулятор напряжения
Упаковка
TQFP

Отзывы покупателей

S***n

Страна: FR Color: Type 2 Доставка: Cainiao Super Economy Global 02.11.2020

Очень хорошо работает. Простая сборка.

G***n

Страна: RU Color: Type 1 Доставка: Standard Shipping 14.12.2020

Быстрая отправка и быстрая доставка. Кто будет заказывать для высоковольтного генератора электростатического копчения. Сопротивление ВВ обмотки, для хорошей дуги, должно быть от 900 до 1000 ом. Если меньше, китайцы не домотали. Дуга будет слабенькой. Генератор лучше всего это мультивибратор на NE555, на выходе MOSFET. Будет работать дольше и гораздо лучше. На выходе умножитель на 4. И без ограничительного резистора на 10 мом. Ну и само собой каждый модуль (трансформатор, умножитель и генератор) залить эпоксидкой каждый отдельно.

Z***k

Страна: RU Color: Type 2 Доставка: Standard Shipping 29.09.2020

транзистор и радиатор слабоваты, а так всё классно.

I***o

Страна: RU Color: Type 2 Доставка: Cainiao Super Economy 11.11.2020

Заказ пришел в общей посылке с другими 11 заказами. Не проверял. Дополню отзыв после проверки

V***v

Страна: RU Color: Type 2 Доставка: Cainiao Saver Shipping For Special Goods 08.01.2021

Заказ пришел через полтора месяца, но это не сильно огорчает. Упаковка, качество изделий на высоте. Магазину пять звезд!

A***v

Страна: RU Color: Type 2 Доставка: Cainiao Super Economy 03.01.2021

собрал, работает, все хорошо

S***v

Страна: RU Color: Type 2 Доставка: Cainiao Super Economy 13.12.2020

Все как в описании Работает

V***v

Страна: RU Color: Type 2 Доставка: Cainiao Super Economy 10.02.2021

хорошо

Покупатель

Страна: ES Color: Type 2 Доставка: Cainiao Expedited Economy 28.09.2020

Хорошо.

I***v

Страна: RU Color: Type 2 Доставка: Cainiao Super Economy 02.01.2021

Ок

Покупатель

Страна: BR Color: Type 2 Доставка: Standard Shipping 18.11.2020

Очень хорошо

V***v

Страна: RU Color: Type 2 Доставка: Cainiao Super Economy 10.02.2021

хорошо

K***R

Страна: KZ Color: Type 2 Доставка: Cainiao Super Economy 05.03.2021

Работает все. Собрал. Главное не перепутать провозки. С обмотки

6***r

Страна: RU Color: Type 2 Доставка: Saver Shipping 03.02.2021

нет описания и схемы

Worldchips - Надежность 96.5%

#1 Действительно ли сделать электрифицированное ограждение? Вы можете работать долго?

#2 10-15 секунд и транзистор будет как печка...
