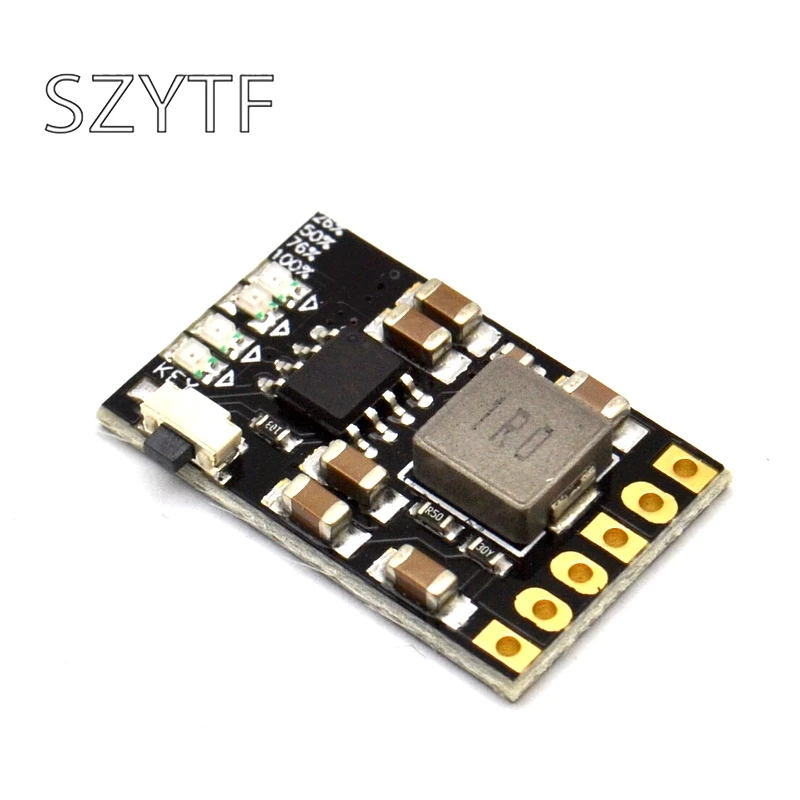

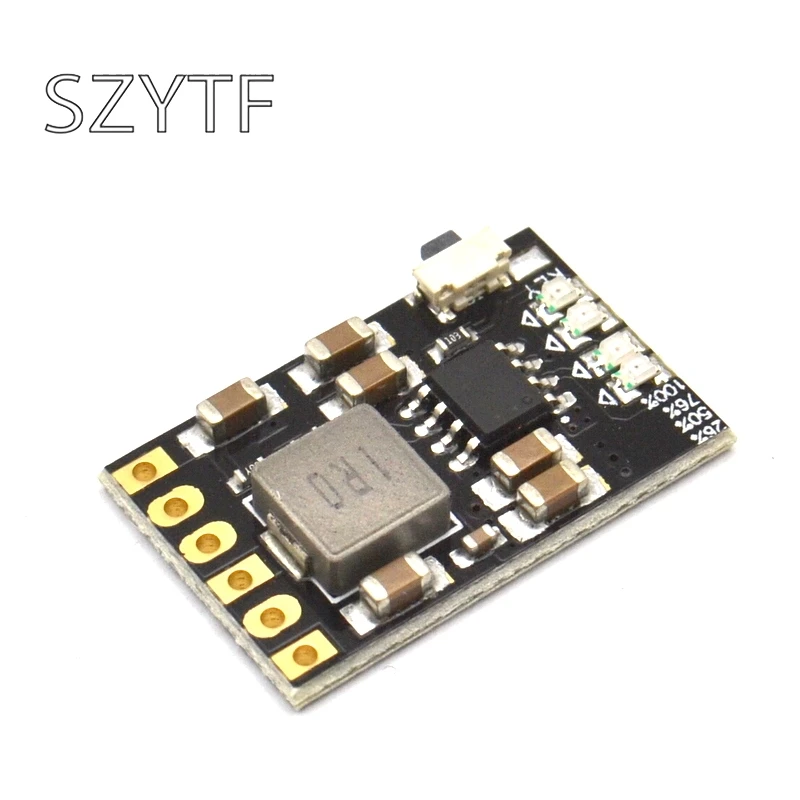

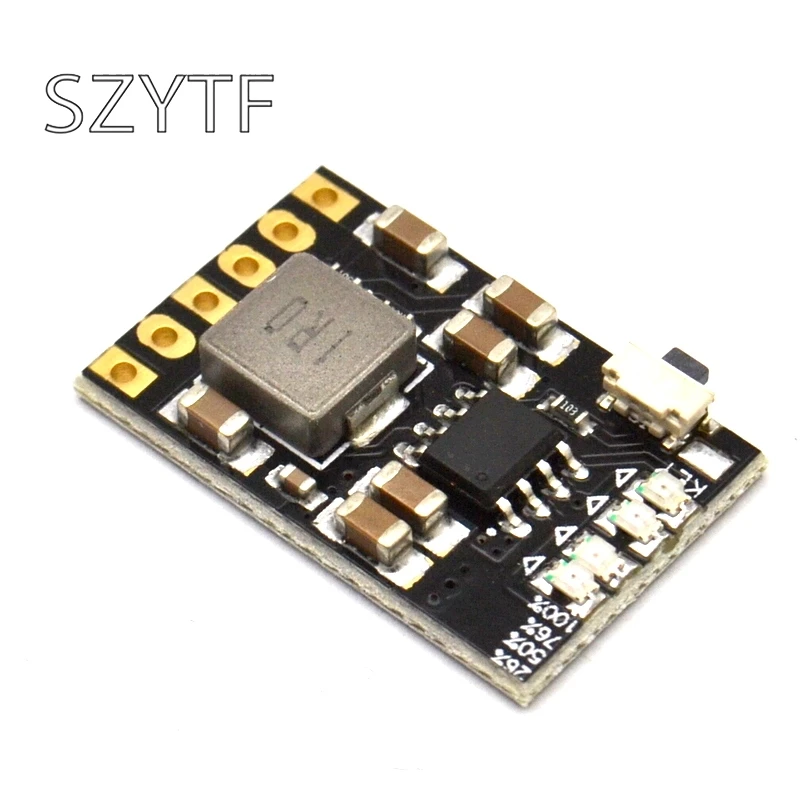

CD42 DC 5 В 2.1A Мобильная плата для самостоятельной сборки 3,7 в4,2 в индикатор защиты от заряда аккумулятора модулелитиум 18650

CD42 DC 5 В 2.1A Мобильная плата для самостоятельной сборки 3,7 в4,2 в индикатор защиты от заряда аккумулятора модулелитиум 18650

Name: 🛍 CD42 DC 5 В 2.1A Мобильная плата для самостоятельной сборки 3,7 в4,2 в индикатор защиты от заряда аккумулятора модулелитиум 18650
Brand: Активные компоненты
SKU: 32964773196
Price: 97.35 RUB
Availability: InStock
Rating: 5 (59 reviews)

15 Отзывов

58 Заказов

97,35₽

В наличии!

Перейти

YX Electronic Components - Надежность 72%

Более 10154 подписчиков, дата открытия магазина 25.12.2014

Положительные оценки: 0% (0)
Соответствие описанию: 96%
Отвечает на сообщения: 96%
Скорость отправки: 96%

Последнее обновление: 11.09.2024

Параметры продукта

Напряжение зарядки: DC4.5V-5.5V (рекомендуется 5 в постоянного тока)

Зарядный ток: 0-а

Ток покоя зарядки: мА

Полное напряжение: 4,2 ± 1%

Ток разряда: 0-3,5 А

Ток покоя разряда: 50 мкА

КПД разряда: до 96%

Выходное напряжение: 5 В

Выходной ток: 0-а

Температура окружающей среды: -20 ~ + 85 °C

Модуль поставляется с функцией защиты литиевого аккумулятора (для литиевых аккумуляторов без защиты, с защитной платой)

Защита от перегрузки по току (OCP)

Защита от перенапряжения (OVP)

Защита от короткого замыкания (SCP)

Защита от перегрева (OTP)

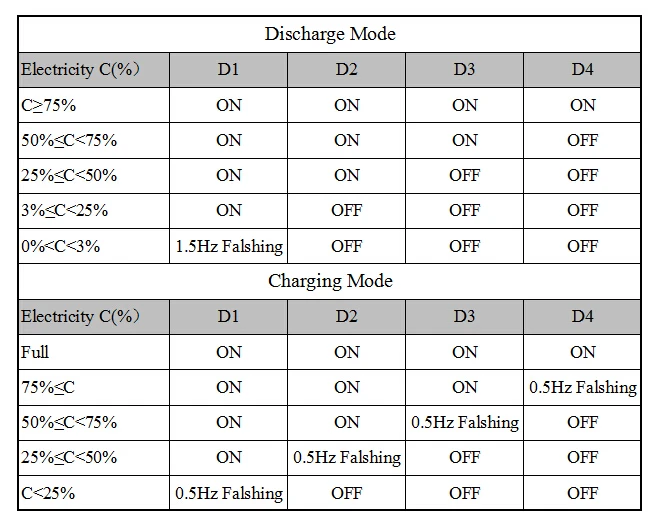

Индикация интервала заряда и разряда уровня мощности 4

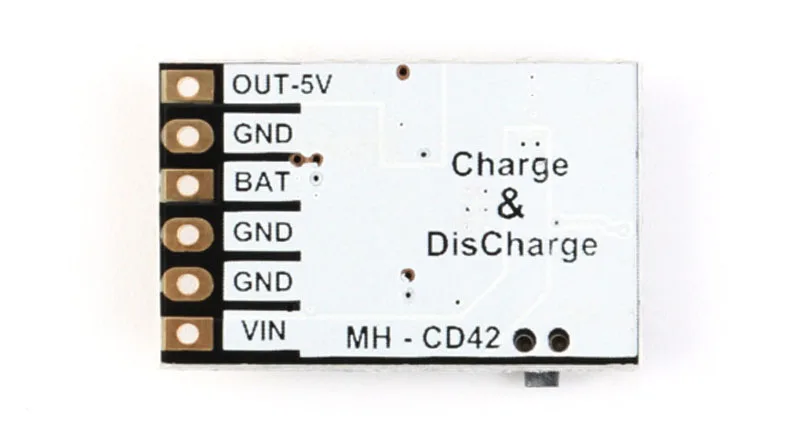

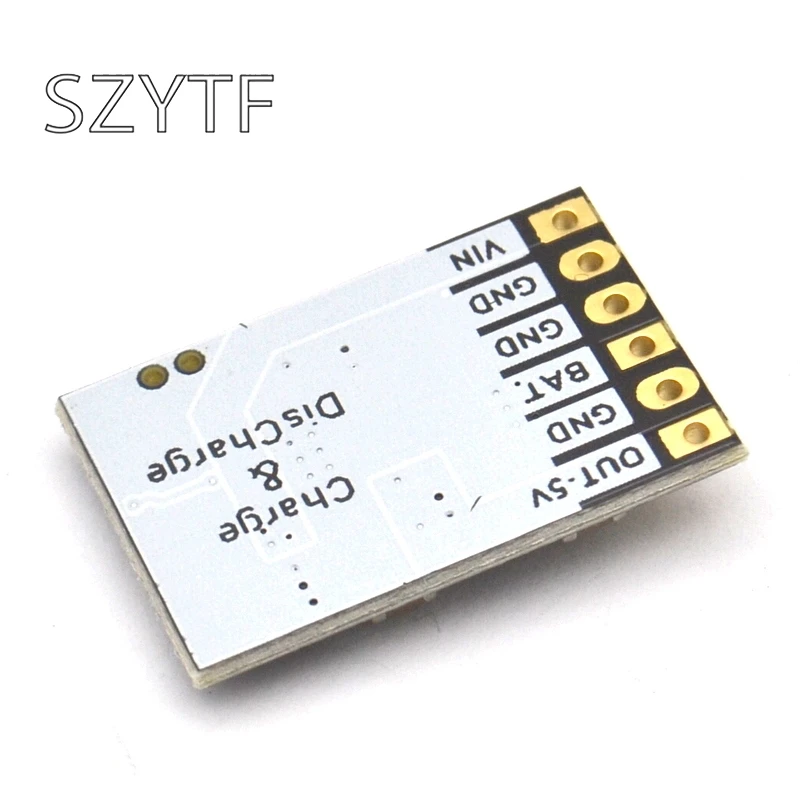

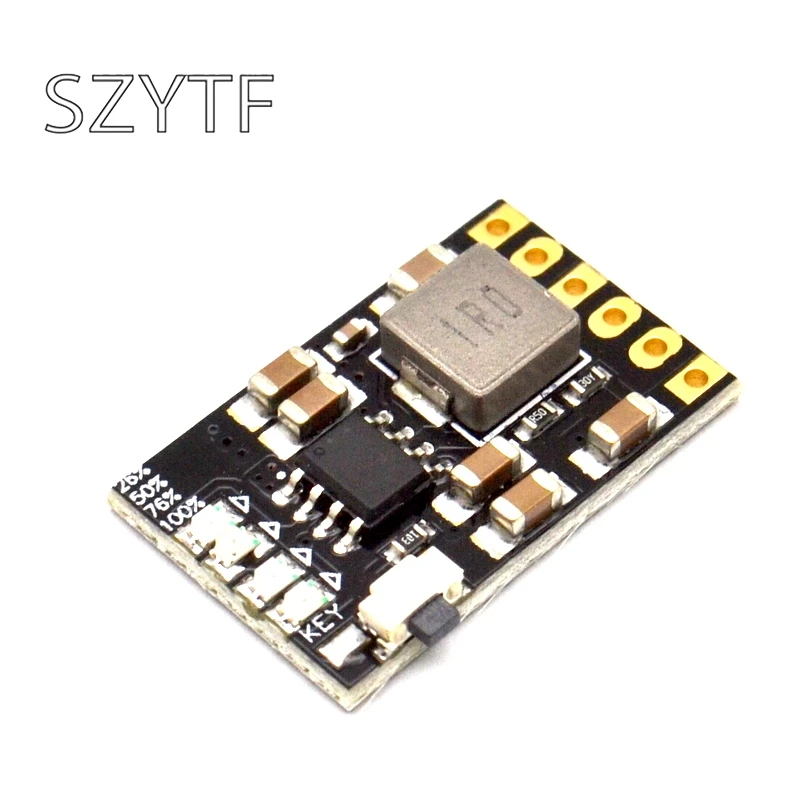

Описание штифта

VIN: правильный Вход зарядного порта + (DC4.5V-5.5V (рекомендуется 5 в постоянного тока)

GND: отрицательный вход зарядного порта-

GND: литиевая батарея-

BAT: литиевая батарея +

GND: Отрицательный выход на выходе-

VOUT: Положительный выход на выходе +

Ключ: порт включения вывода триггера (низкий импульсный триггер)

Примечание

В режиме разрядки (недопустима функция ключа режима зарядки), порт ключа срабатывает один раз, и выход включен; Порт ключа срабатывает непрерывно дважды, И выход выключен.

При первом подключении нагрузки выход будет автоматически включен. Если рыба 50 мА загружена, выход отключится через 30 секунд; Если нагрузка больше 50 мА, выход будет постоянно включен.

Дайте одной стороне разрядиться во время зарядки (Примечание: Это выходное напряжение> 4,7/<5 В)

Инструкции по монтажу

Когда модуль подключен, выход переключится на внешний источник питания (он будет выключен в течение 0,3 секунд). Во время зарядки выходное напряжение будет меньше> 4,7/<5 В, в зависимости от нагрузки зарядного устройства!

Режим триггера: триггер низкого уровня (земля)

Подключитесь к однокристальному микрокомпьютеру, если соединение меньше ключа загрузки, вы можете подключить однокристальный микрокомпьютер на 20 секунд, чтобы обеспечить непрерывную работу модуля.

Светильник индикатор

Приложения

Автомобильная зарядка

Блок питания регистратора

Мобильное зарядное устройство

Портативные устройства, такие как мобильные телефоны и планшеты

Вопросы еще не задавались...

Вес логистики
0.030
Каждая упаковка
1
Минимальная единица измерения
100000015
Название бренда
SZYTF
Номер модели
Lithium battery module
Продано В
sell_by_piece

Происхождение
Китай
Размер логистики - высота (см)
10
Размер логистики - длина (см)
10
Размер логистики - ширина (см)
10
Состояние
Новый
Тип
Other

Отзывы покупателей

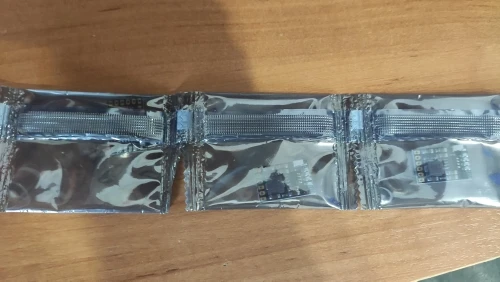

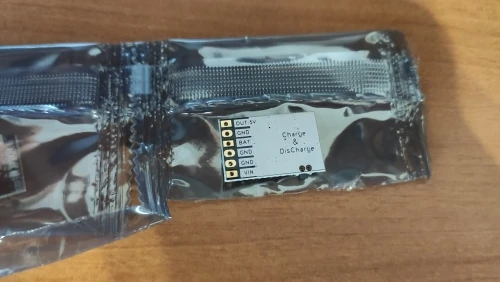

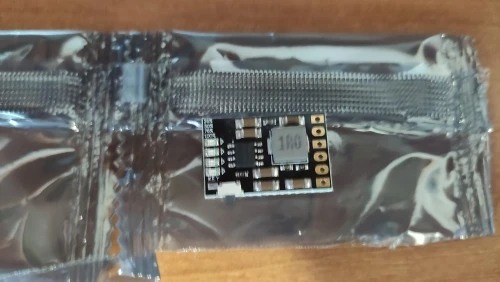

Y***y

Страна: RU Доставка: Saver Shipping 14.03.2021

все отлично. все целое. пока не подключал.

R***r

Страна: RU Доставка: Cainiao Expedited Economy 15.05.2021

Рекомендую

O***v

Страна: US Доставка: Cainiao Super Economy 03.02.2021

Пришли за 21 день до Москвы, трек консолидации полностью отслеживался

J***o

Страна: ES Доставка: Saver Shipping 12.01.2021

Excelente

A***h

Страна: RU Доставка: Saver Shipping 27.02.2021

всё класс! работают

M***H

Страна: RU Доставка: Standard Shipping 04.01.2021
