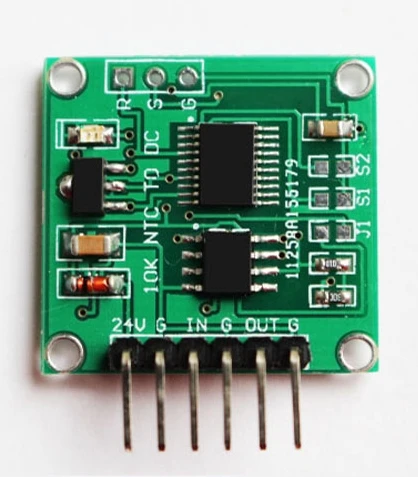

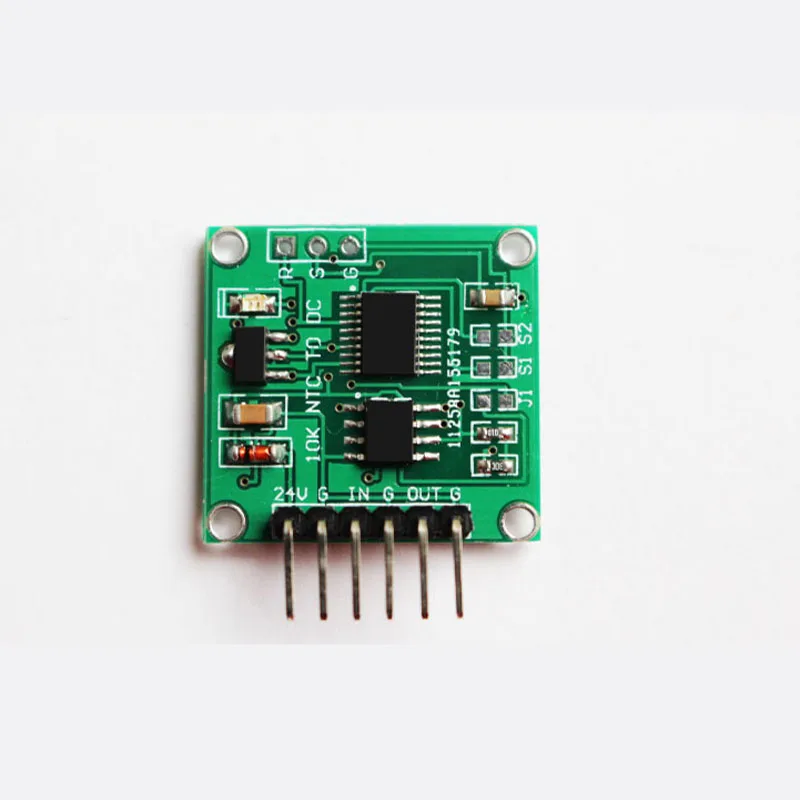

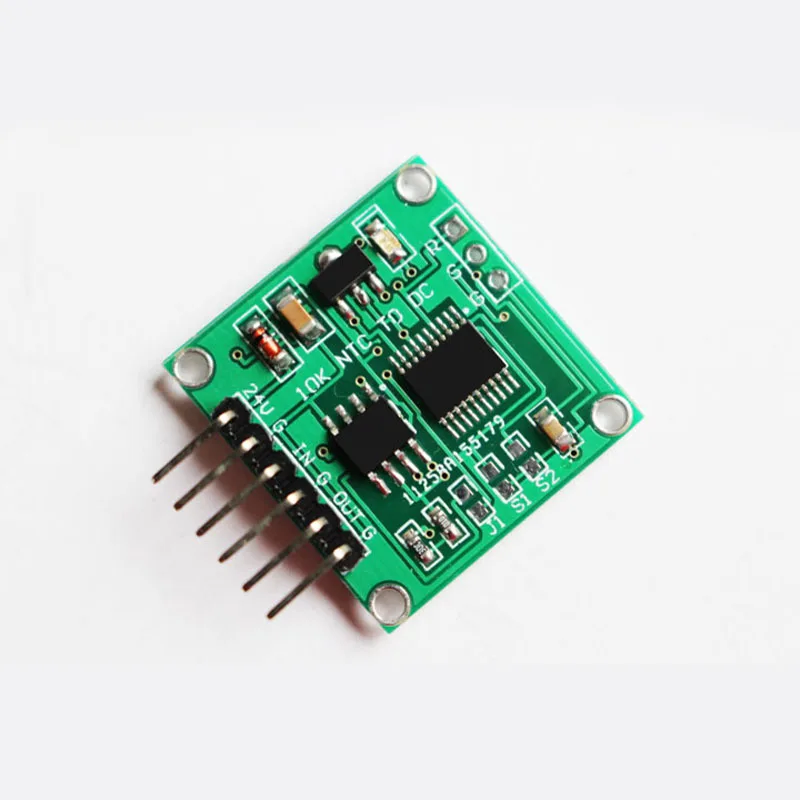

2 модуля 10K NTC в 0-5V 0-10V, преобразователь-40 В + 150 Cel. Термистор на выход напряжения линейное преобразование NTC, кондиционер сигнала

Технические параметры

Условия

Описание

Рабочее напряжение

9-24 В постоянного тока (15 В постоянного тока при выходе 0-10 В)

Вход

Термистор NTC 10K

Входная температура

Диапазон измерения

-40-+ 150 ℃

Выход

0-5 в постоянного тока (выход по умолчанию); БлокировкаS2Находится в открытом замыкании

0-10 В постоянного тока; Если требуется выход 0-10 в, пожалуйста, короткое замыканиеS2Коврик паяльный.

Точность

Выход 0-5 в постоянного тока: 0,0263157 в/℃

Выход 0-10 В постоянного тока: 0,0526315 в/℃

Температура хранения.

-45-+ 90 ℃, без конденсации

Рабочая температура.

-20-+ 65 ℃, без конденсации

Влажность

85 Р. Х. Без конденсации

Размер

ДхШхВ: 26x23x10 мм

* Примечание

При выходе 0-10 В постоянного тока источник питания должен быть 15 В постоянного тока.

Измеренная формула расчета значения температуры

(Выходное напряжение в/точность) -40 ℃ = измеренное значение температуры (℃)

Определение контакта

Пин-код

24В

G

В

G

OUT

G

Определение

Блок питания +

9-24 В постоянного тока

Источник питания-GND

Вход NTC +

Вход NTC-

Выход сигнала

GND-
