1. Описание:
LCUS-2 релейный модуль USB оснащен стабильной производительностью USB к чипу последовательного порта и
Микроконтроллер, который может использоваться в компьютерном терминале с последовательным программным обеспечением для отладки
Отправьте серийные инструкции для управления открыванием и закрытием 2 реле.
2. Особенности:
1>. Бортовой Высокая Производительность микро микросхема контроллера.
2>. Бортовой CH340 USB чип управления.
3>. Бортовой источник питания светодиодный индикатор и реле состояния светодиодный индикатор.
4>. Бортовой 2 way 5 V, 10A/250VAC, 10A/30VDC реле. Реле имеет длительный срок службы и
Можно непрерывно тянуть в течение 100 тысяч раз.
5>. Модуль имеет защиту от перегрузки по току и релейную защиту диодов
Функция.

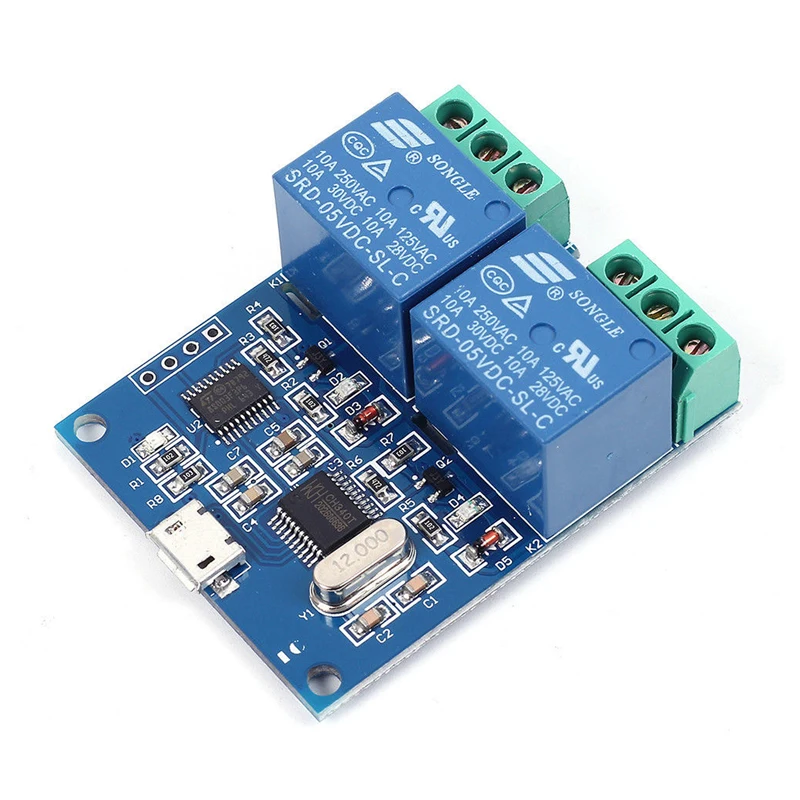

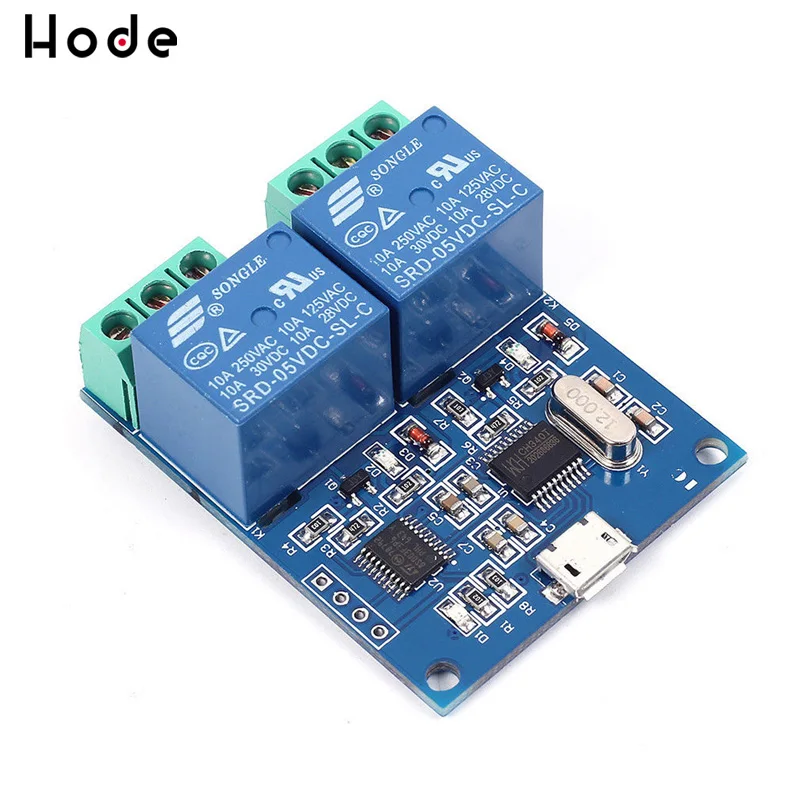

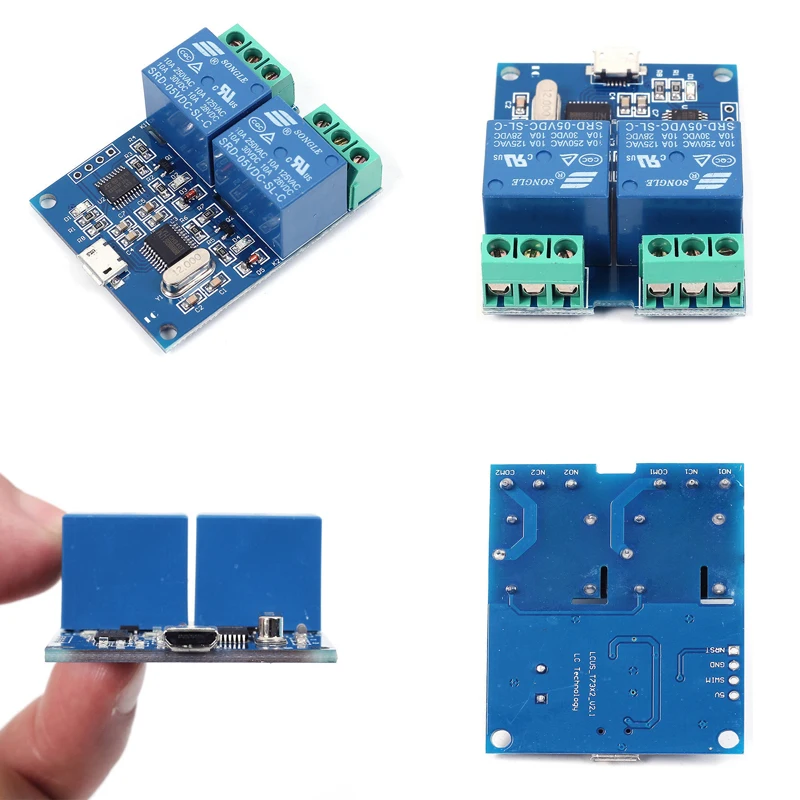

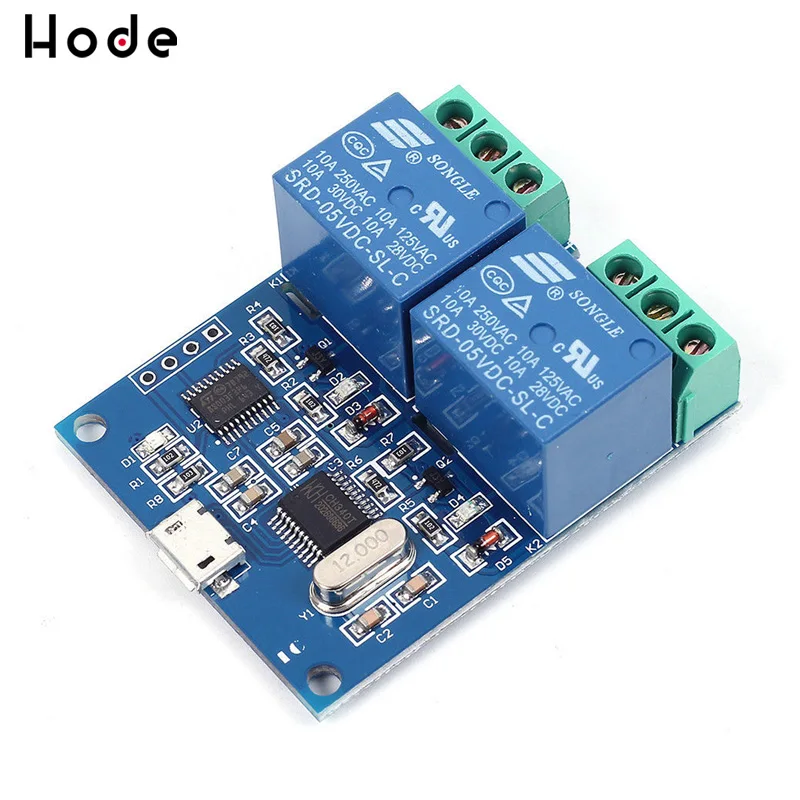

3. Описание оборудования:

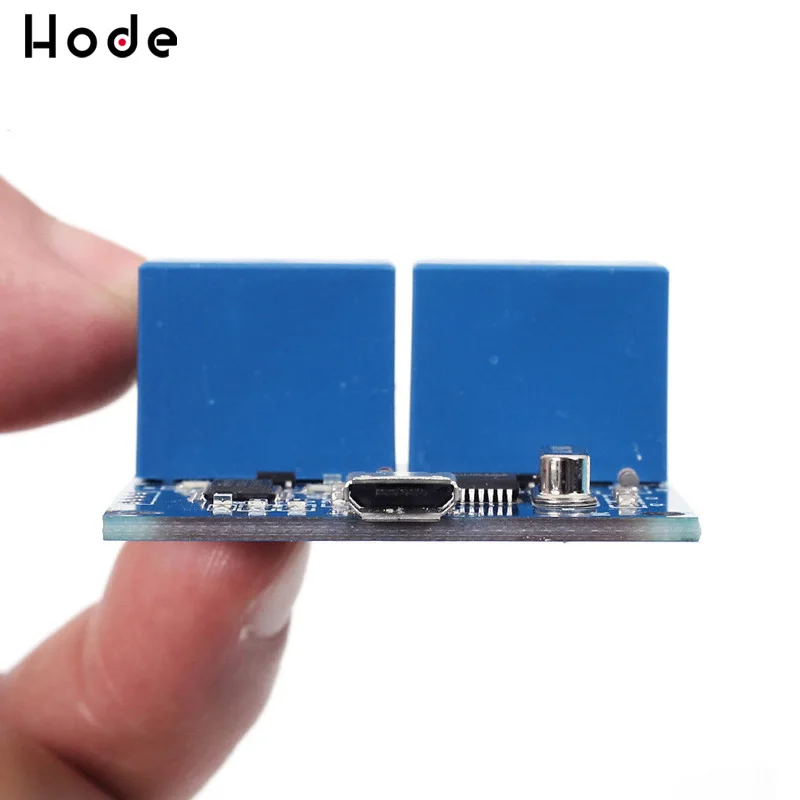

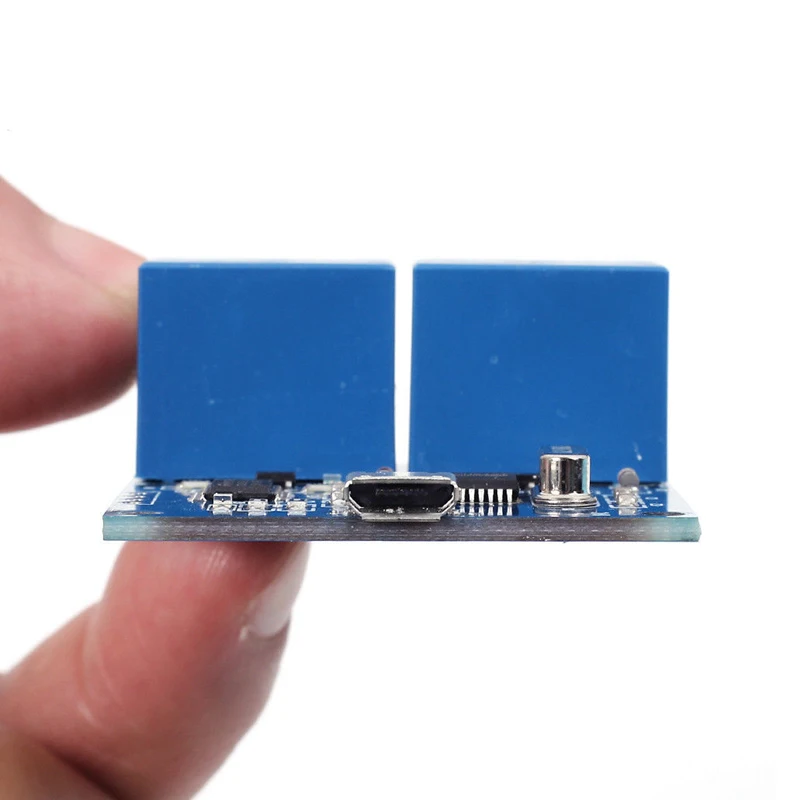

Размер платы: 50*40 мм

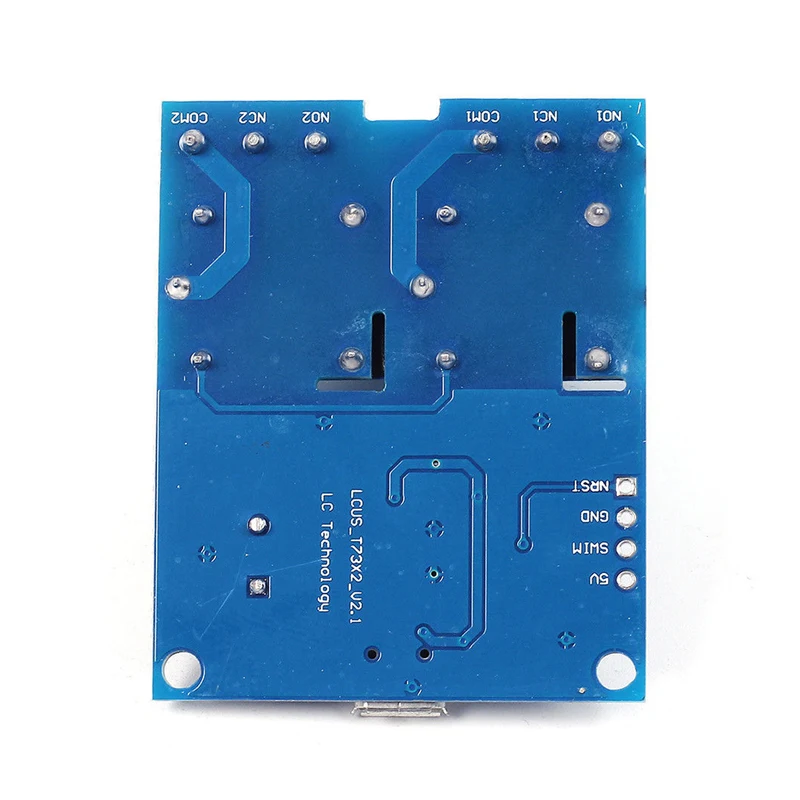

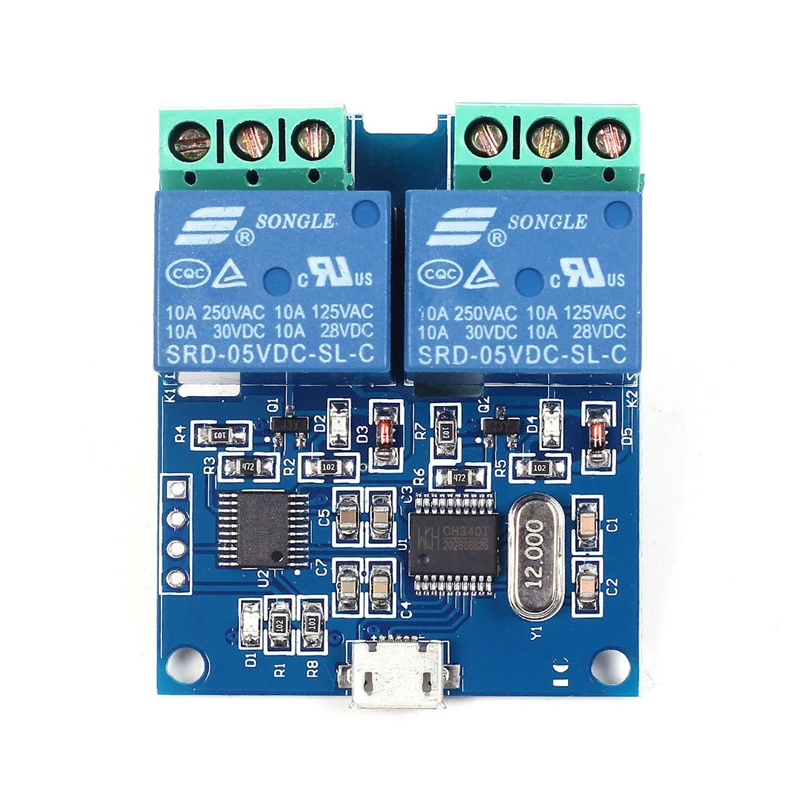

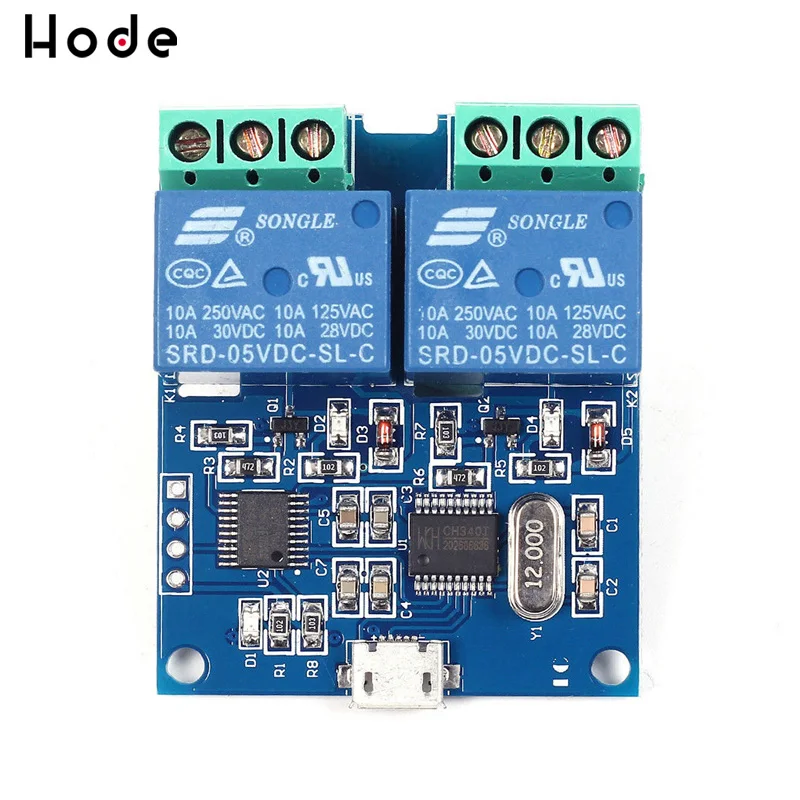

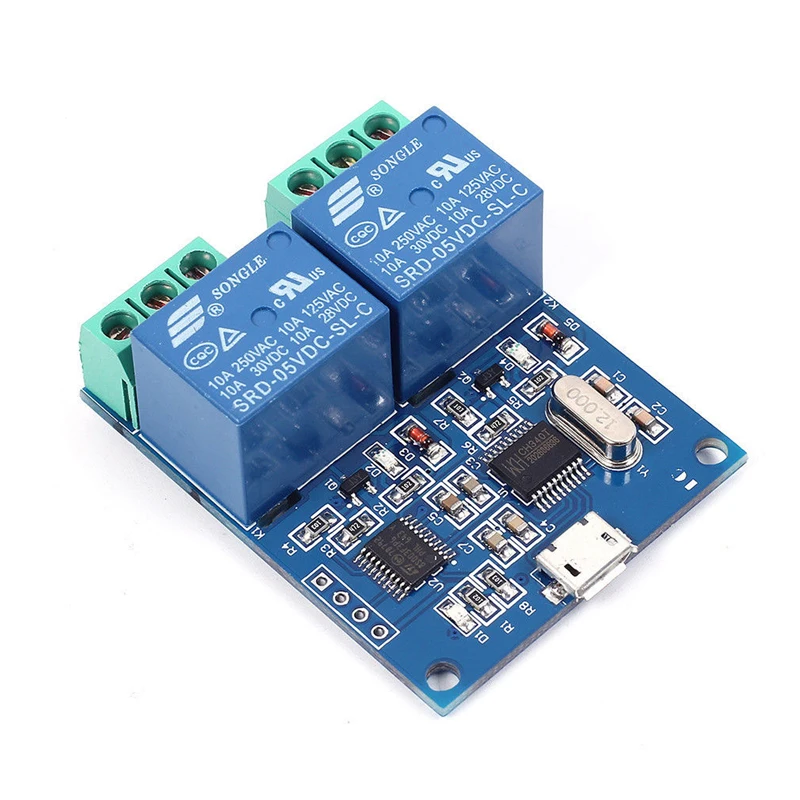

Интерфейсная плата Описание:

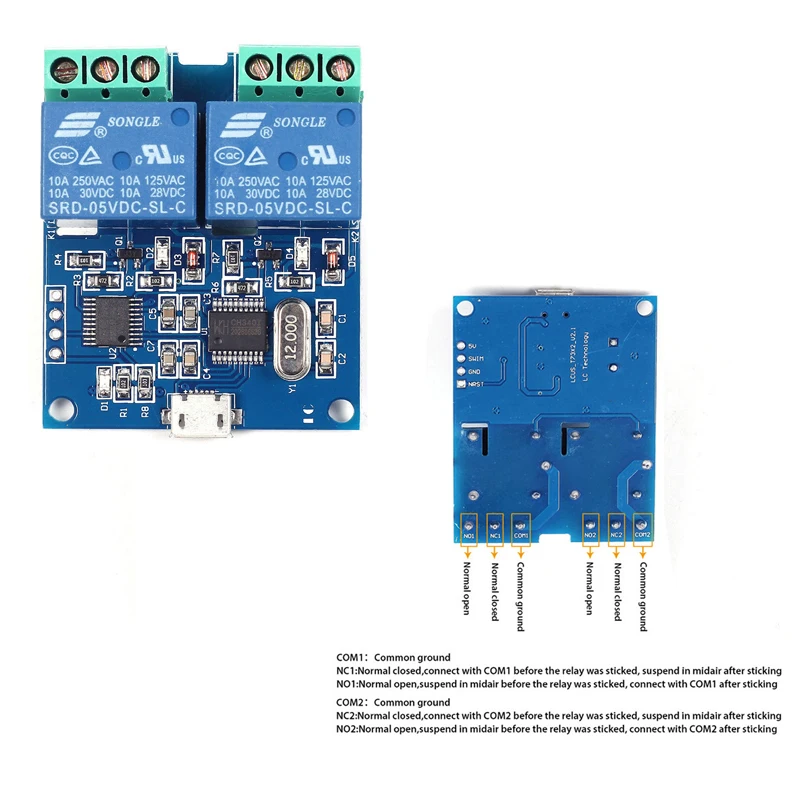

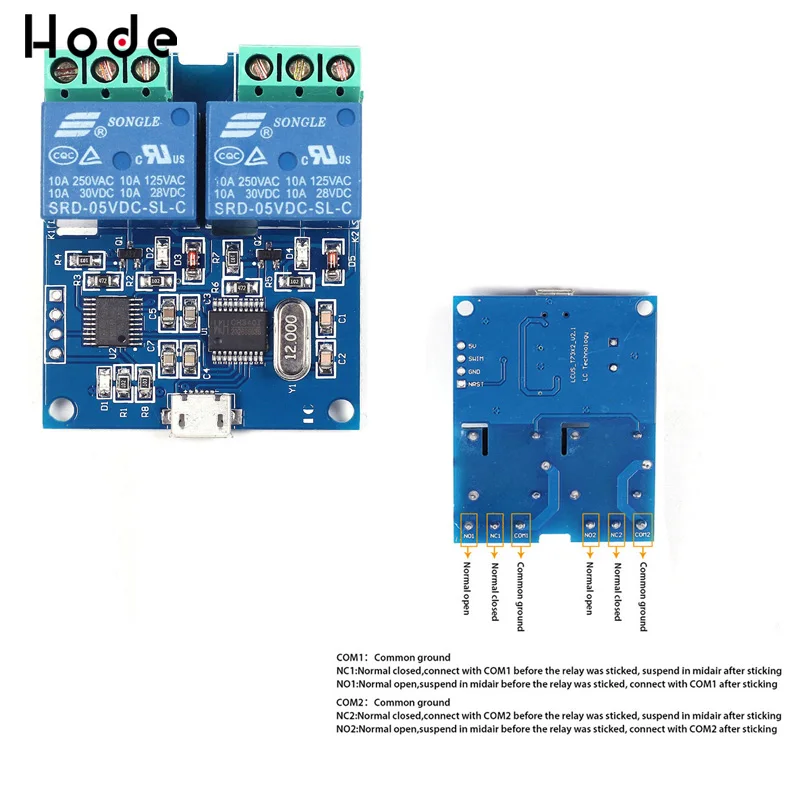

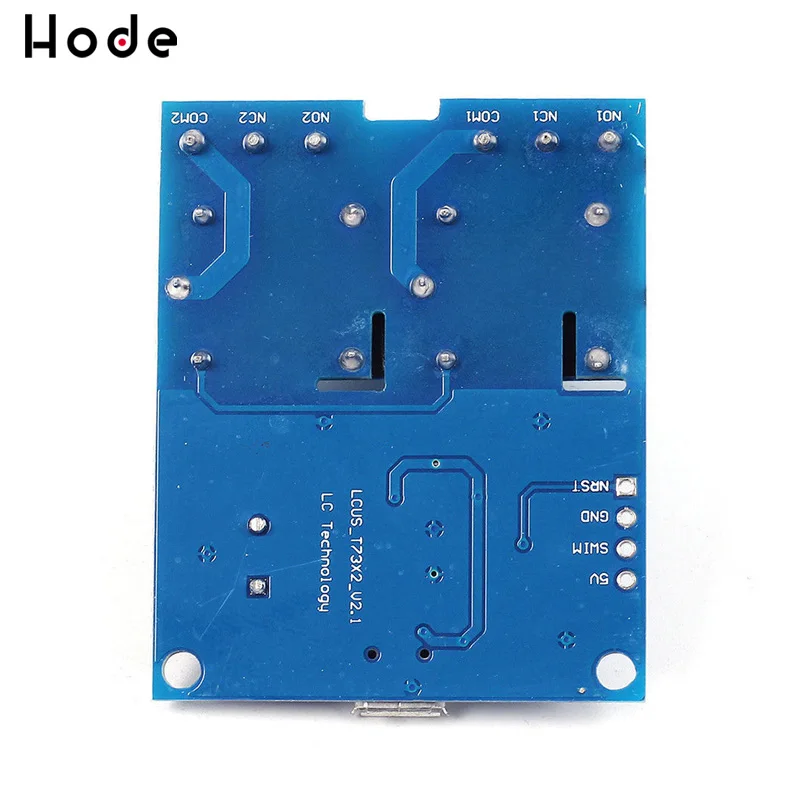

COM1: общий терминал;
NC1: Нормально закрытый конец. Перед включением реле короткое соединение с COM1 А затем приостановлено после привлечения;
NO1: обычно открытый конец. Реле приостановлено до привлечения, а затем короткое
Соединен с COM1 после втягивания.
COM2: общий терминал;
NC2: Нормально закрытый конец. Перед включением реле короткое соединение с COM2
А затем приостановлено после привлечения;
NO2: обычно открытый конец. Реле приостановлено до привлечения, а затем короткое
Соединен с COM2 после втягивания.
Протокол передачи данных спецификации:
Скорость передачи данных по умолчанию для usb-переключателя LC составляет 9600BPS
Включите первый переключатель USB: A0 01 01 A2
Выключите первый usb-переключатель: A0 01 00 A1
Включите второй переключатель USB: A0 02 01 A3
Выключите второй usb-переключатель: A0 02 00 A2
LC USB протокол коммутатора
Data (1)-идентификатор запуска (по умолчанию 0xA0)
Данные (2)-коды адресов переключателя (0x01 и 0x02 представляют собой первое и второе переключатели
Соответственно)
Данные (3)-Операционные данные (0x00-«пройти», «0x01»-«открыть»)
Данные (4)-проверьте код
4. Инструкции по уходу за изделием
1>. Подключите релейный модуль USB к компьютеру и установите драйвер CH340 USB
Чипу последовательного порта
2>. Откройте программное обеспечение последовательной отладки STC-ISP и SSCOM32. Выберите скорость передачи 9600, в виде шестнадцати (шестигранных) Отправка A0 0101 A2 и A0 0201 A3 может открыть первый и
Во-вторых реле соответственно. A0 0100 A1 и A0 0200 A2 могут быть отправлены в шестнадцати десятичном
(Шестигранная) форма, и первое и второе реле могут быть выключены соответственно. Вы можете выбрать Отправка или отправка автоматически. Следующие примеры программного обеспечения для последовательной отладки SSCOM32:
Механическая коробка передач:
Возьмите первую дорогу в качестве примера. Выберите скорость передачи данных 9600, входная команда A0 0101 A2 или A0
0100 A1. Нажмите «отправить», чтобы включить или выключить первое реле.
Автоматическая коробка передач:
Возьмите первую дорогу в качестве примера. Выберите скорость передачи данных 9600, нажмите на SSCOM32
Интерфейс в разделе «расширение» введите команду A0 0101 A2 и A0 0100 A1, проверьте
«HEX send», интервал времени автоматически посылает вход. Проверьте "автоматический цикл отправки",
Вы можете автоматически открыть, выключить и выключить первое реле.
