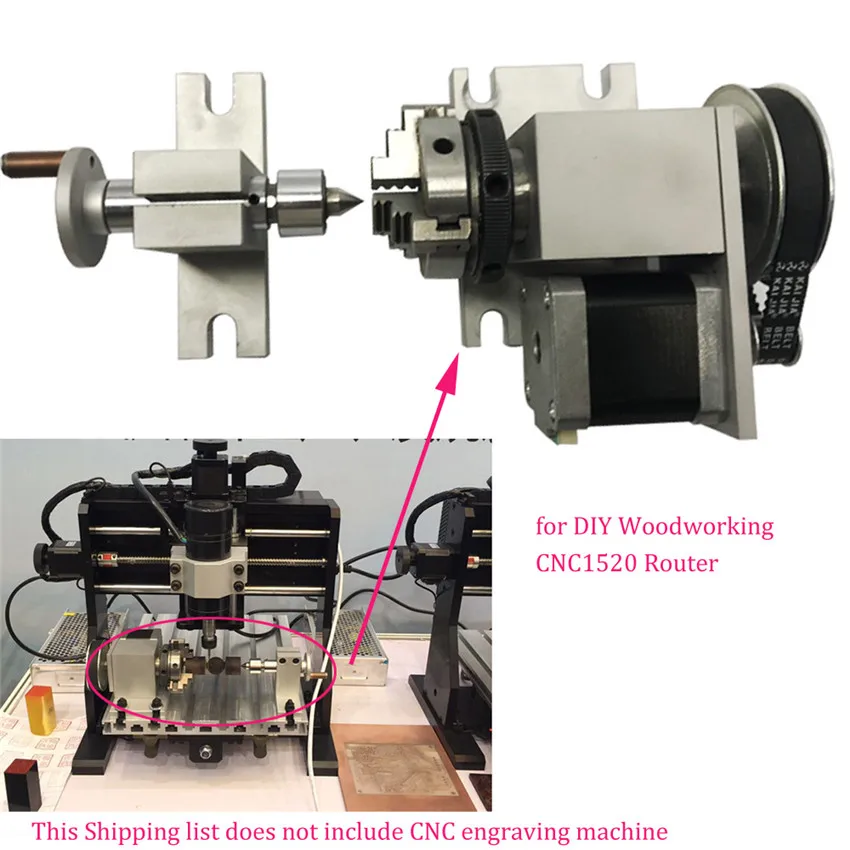

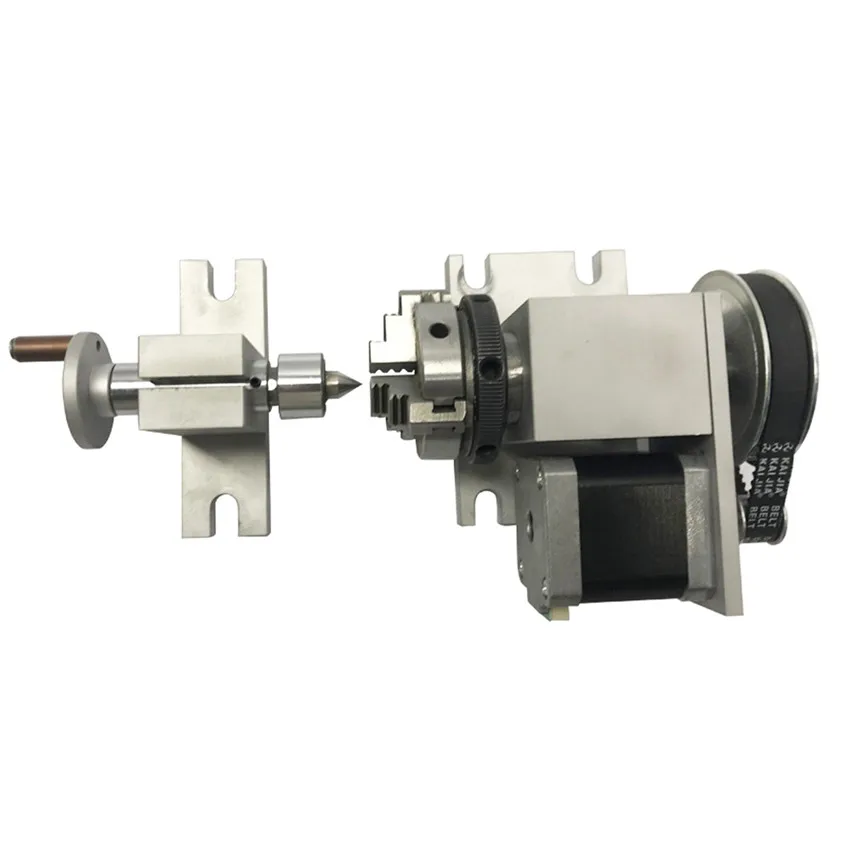

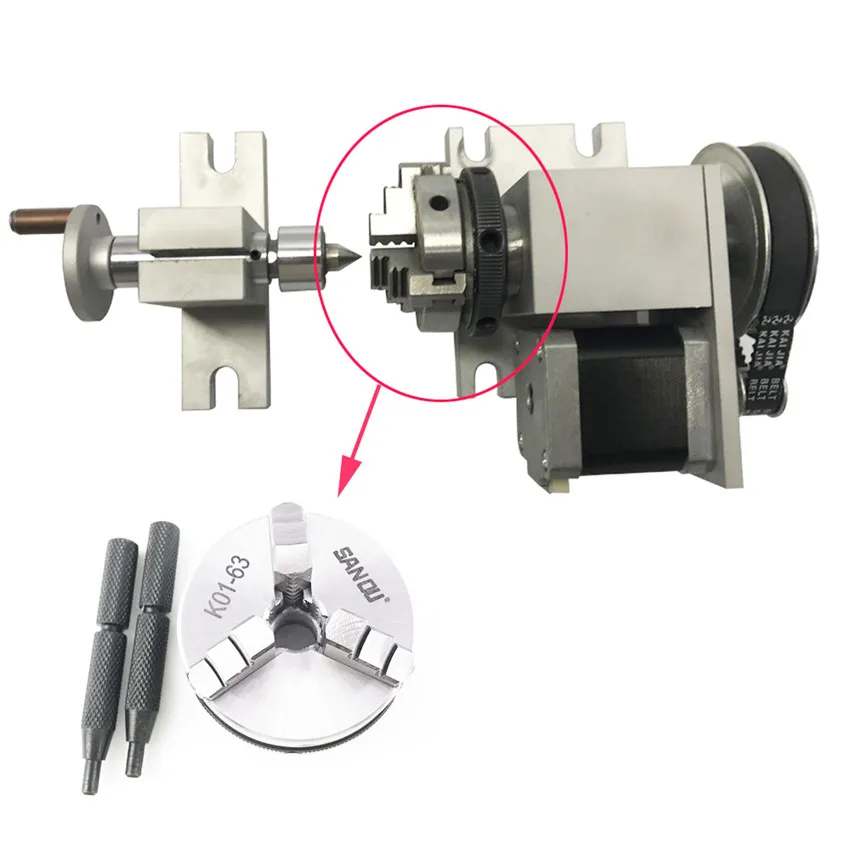

ЧПУ 4th ось вращения K01 3Jaw 63 мм патрон токарного станка (Национальная ассоциация владельцев электротехнических 17 (Национальная ассоциация владельцев электротехнических предприятий) шаговый двигатель делительная головка + Задняя бабка для деревообработки CNC1520 фрезерный станок
1. Список доставки
1 шт.

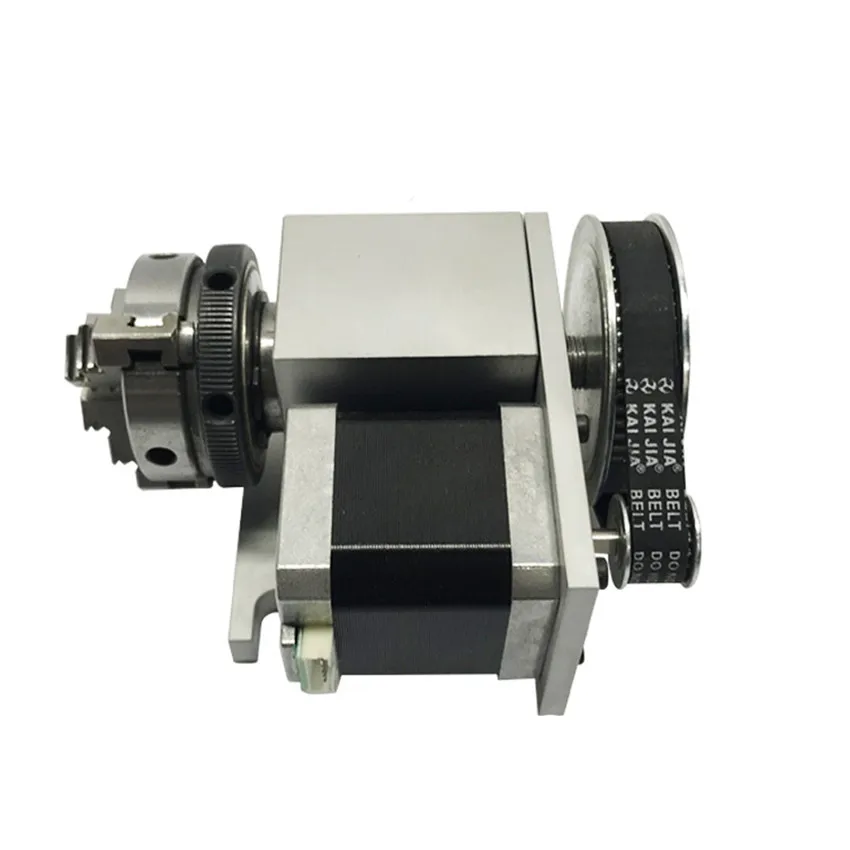

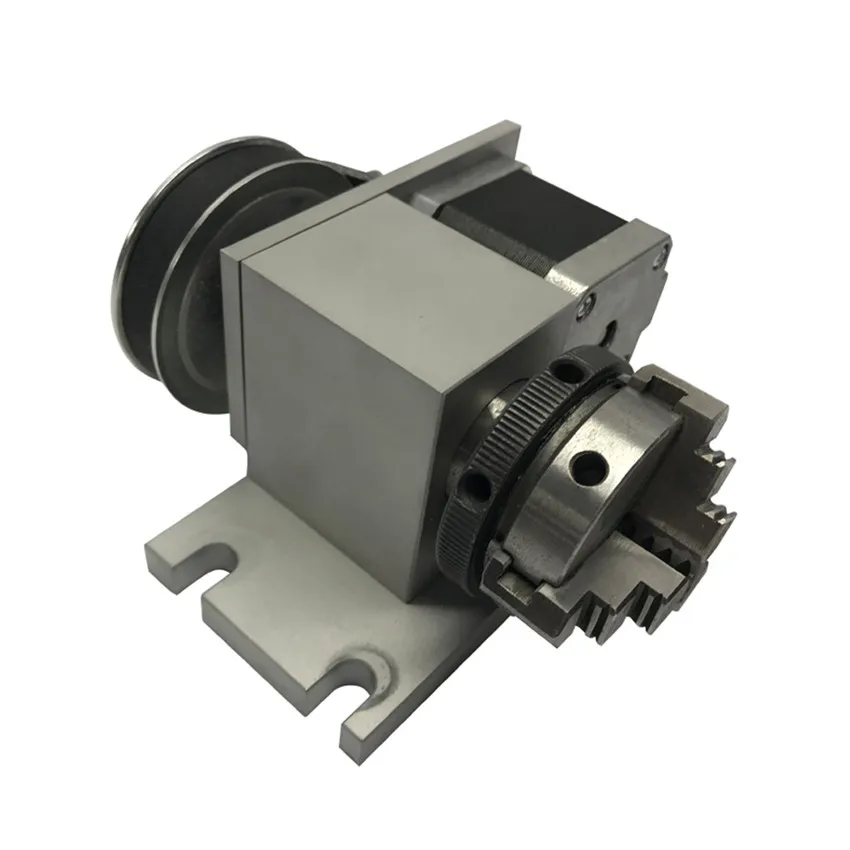

Ось вращения
1 шт.

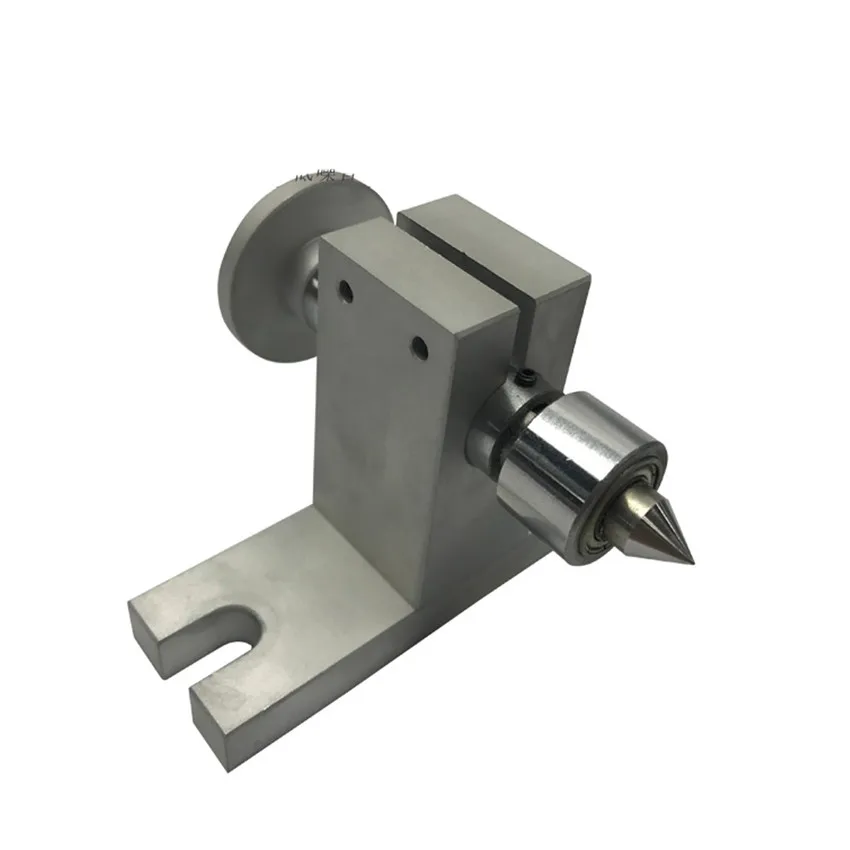

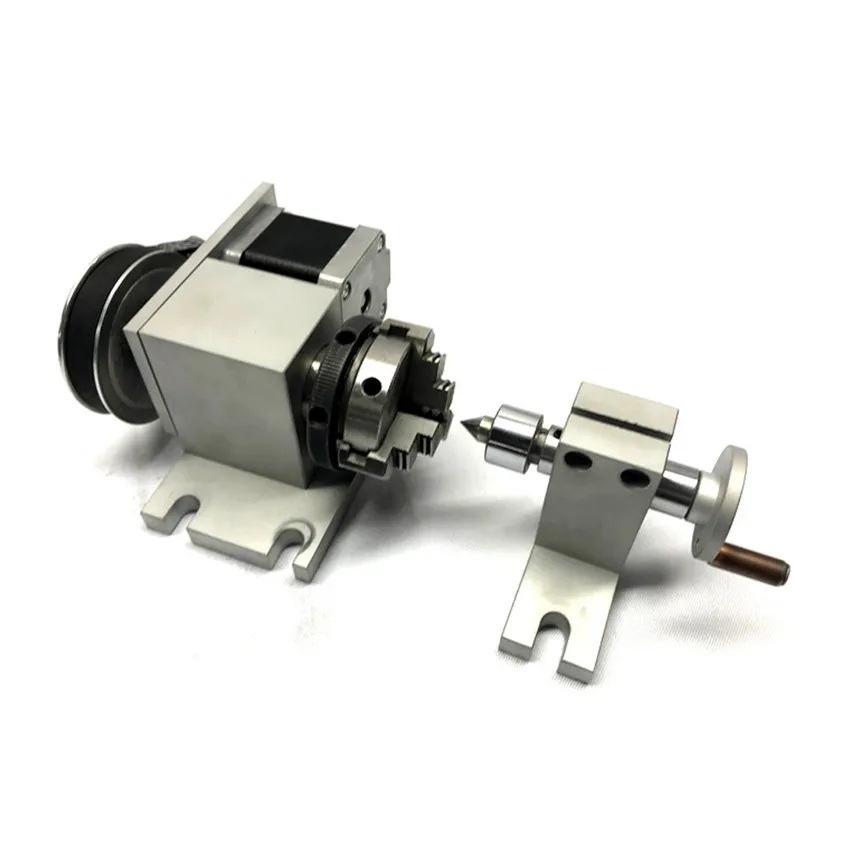

Задняя бабка
1 шт.
Гаечный ключ
2. Особенности
Тип
Зажимной патрон
Челюстей
Высота по центру (мм)
Общая высота (мм)
Передаточное число
Мотор
Для фрезерный станок с ЧПУ
4-я ось для фрезерного станка с ЧПУ

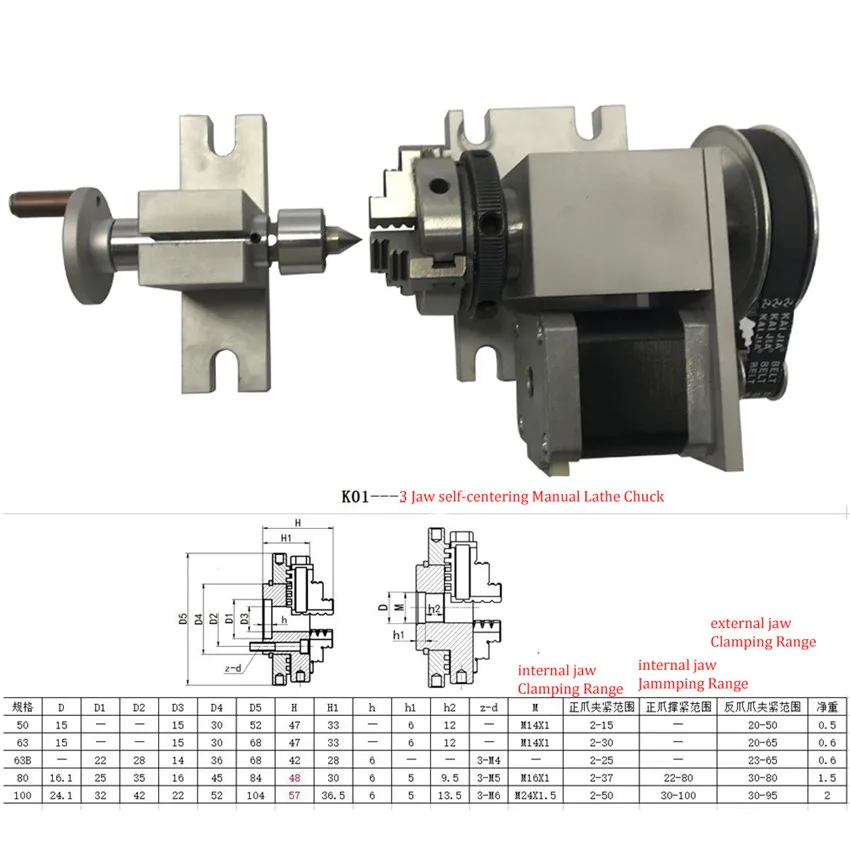

K01-50
3 челюсти
44
75
4:1

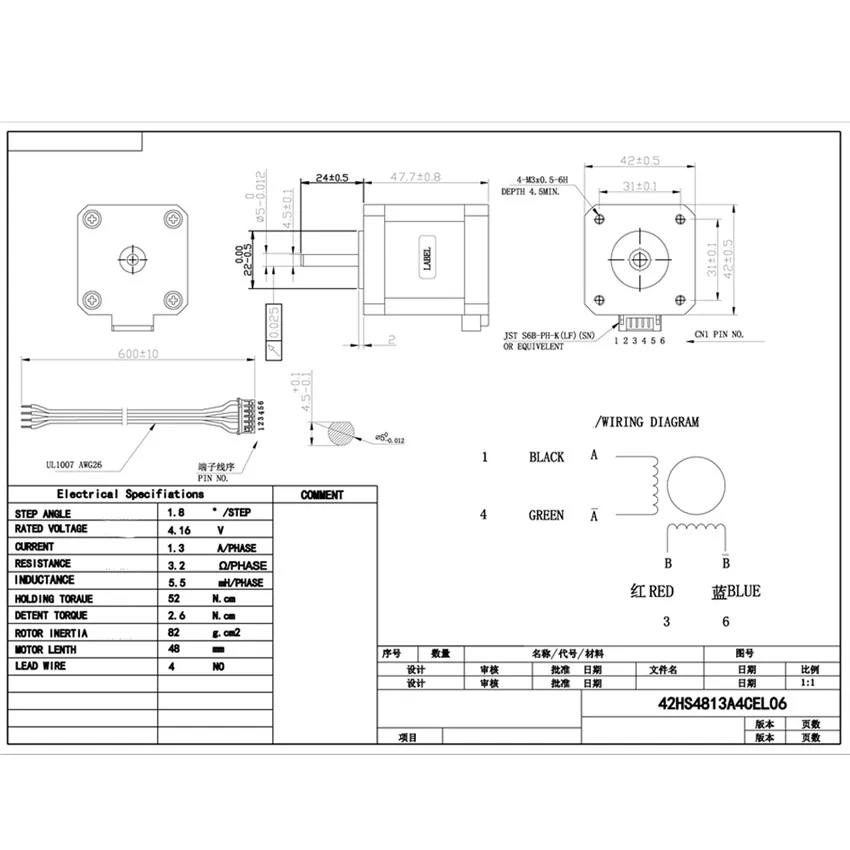

Nema17
CNC1520
K02-50
4 нижними зажимами
44
75
4:1
Nema17
CNC1520
K01-63
3 челюсти
54
85
4:1
Nema17
CNC1520
K02-63
4 нижними зажимами
54
85
4:1
Nema17
CNC1520
K11-80
3 челюсти
65
100
6:1
Nema23
CNC3040
K12-80
4 нижними зажимами
65
100
6:1
Nema23
CNC3040
K11-100
3 челюсти
65
115
6:1
Nema23
CNC3040
K12-100
4 нижними зажимами
65
115
6:1
Nema23
CNC3040

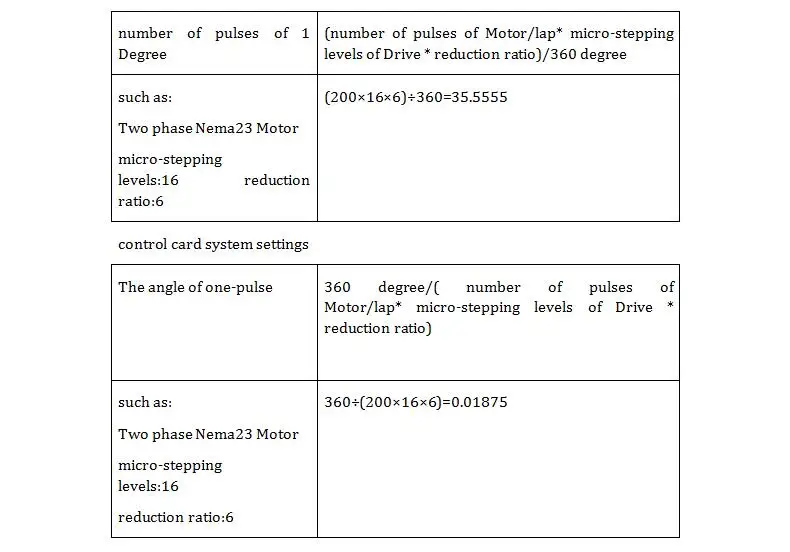

3. 4-осевая импульсная эквивалентная Настройка:
Mach3 Системных настройках
Алгоритм замены оси X или Y:
Периметр/(количество импульсов двигателя/круг * микрошаговый уровень привода * коэффициент уменьшения)
