Это регулятор температуры PID.Это гарантирует 100% отсутствие избыточного регулирования. Он принимает твердотельное реле. Выход termonals имеет источник питания.
Спецификация:
Напряжение питания: DC12V/24 V/110-220 V
Выходное напряжение: равное напряжению питания
Выходной ток: максимум 10 А
Максимальная мощность: 120 Вт/240 Вт/2200 Вт
Диапазон контроля температуры: 0-110 °C
Точность контроля температуры: 0,1°C
Частота обновления: 4 раза/сек
Размер экрана: 0,26 дюйма 3-dip цифровой трубчатый Красный дисплей
Использование окружающей среды: 0-50 градусов Цельсия <= 85% относительной влажности
Размер внешнего вида: 75*35*85 мм

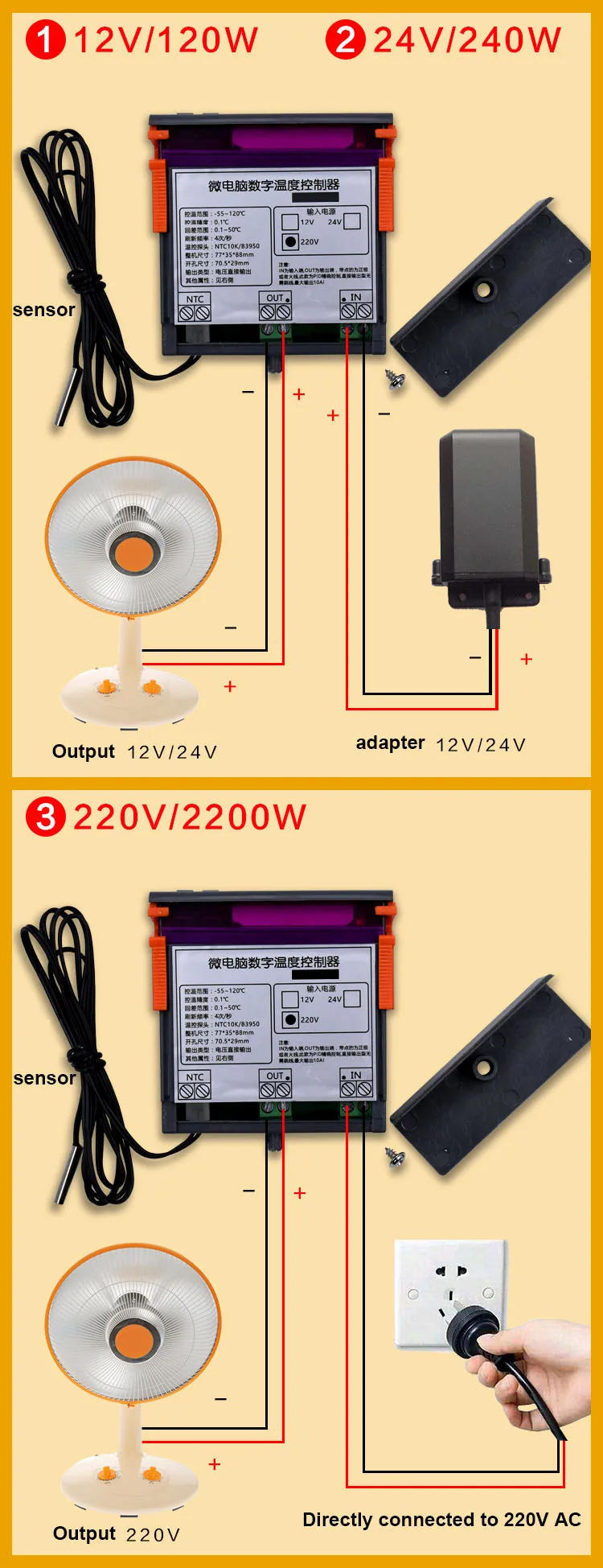

Схема проводки
Инструкции по эксплуатации:
1. Подключите 12 В, 24 В, 220 В к входным клеммам. Подключите нагрузку к напряжению работы так же, как входной терминал.
2.После включения питания tЭкран будетОтображение температуры в реальном времени. Нажмите на наборКлючОдин раз. Экран будетВспышка. ПНажмите кнопки вверх и вниз, чтобы настроитьТемпература, которую вы хотите.ПослеНастройка,ПрессПодтвердитеКлюч.
3. Удерживайте клавишу RST, чтобы выключить термостат. После выключения питания режим включения/выключения и настройки будут автоматически сохранены.
4. Удерживайте заданный ключ в течение 5 секундВведите внутреннюю настройку функции (P0-P6).
5. При включении термостата удерживайте кнопки вверх и вниз, чтобы восстановить заводские настройки.
6. Неисправный Код: экран отображает"---Чтобы предложить неисправность sEnsor; экран мигает, чтобы предложить температурный сигнал.
2. Внутреннее функциональное меню
Код
Функция
Диапазон установки
Заводской по умолчанию
P0
Саморегулирующийся переключатель
Вкл/Выкл
Скидка
P1
Скорость отклика PID
1-3
1
P2
Пропорциональное усиление
0,1-9,99
0,2
P3
Время интеграции
1-999
200
P4
Производное время
1-999
20
P5
Рабочий цикл
2-60 S
5
P6
Температура сигнализации
-50 ~ 120 градусов Цельсия
Скидка

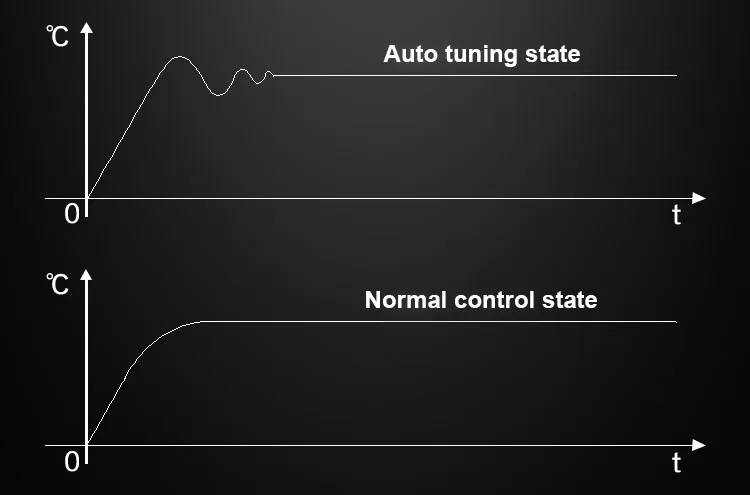

3. Контроль температуры

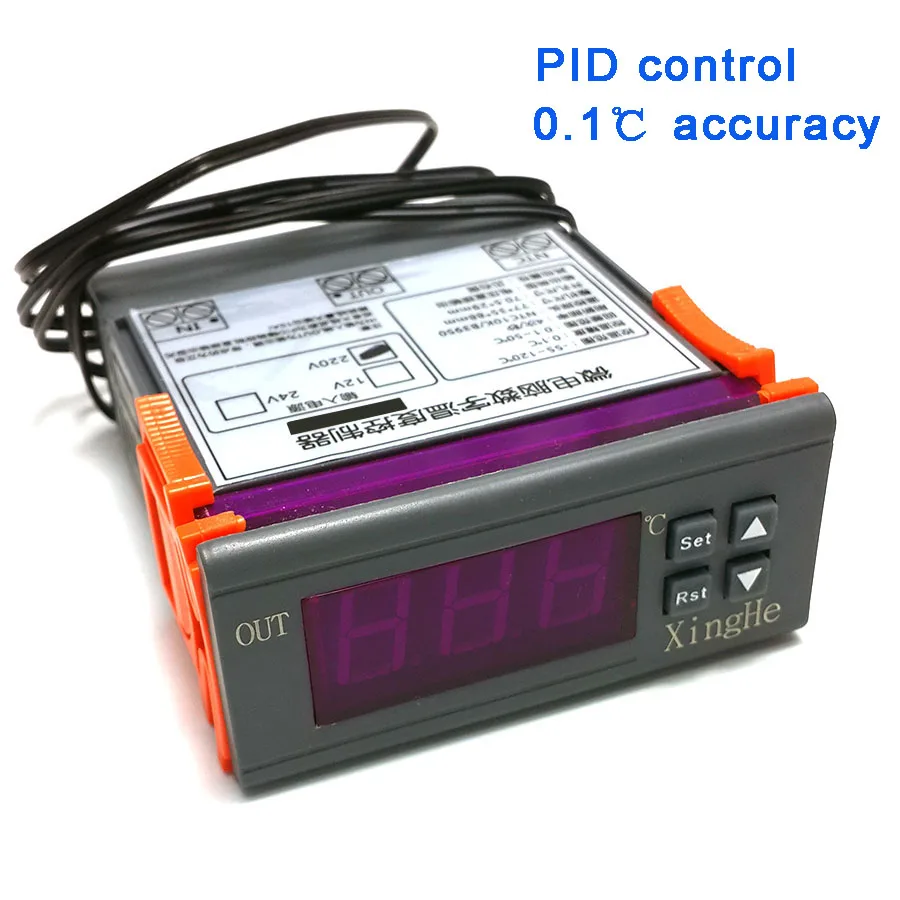

4. Панельный индикатор
5. Применимые поля
Может использоваться со следующими продуктами
