Последнее обновление: 20.09.2024
BBS:Http://forum.mhetlive.com/topic/47/mh-et-live-tiny8-16-0mhz
Инструкции по установке:

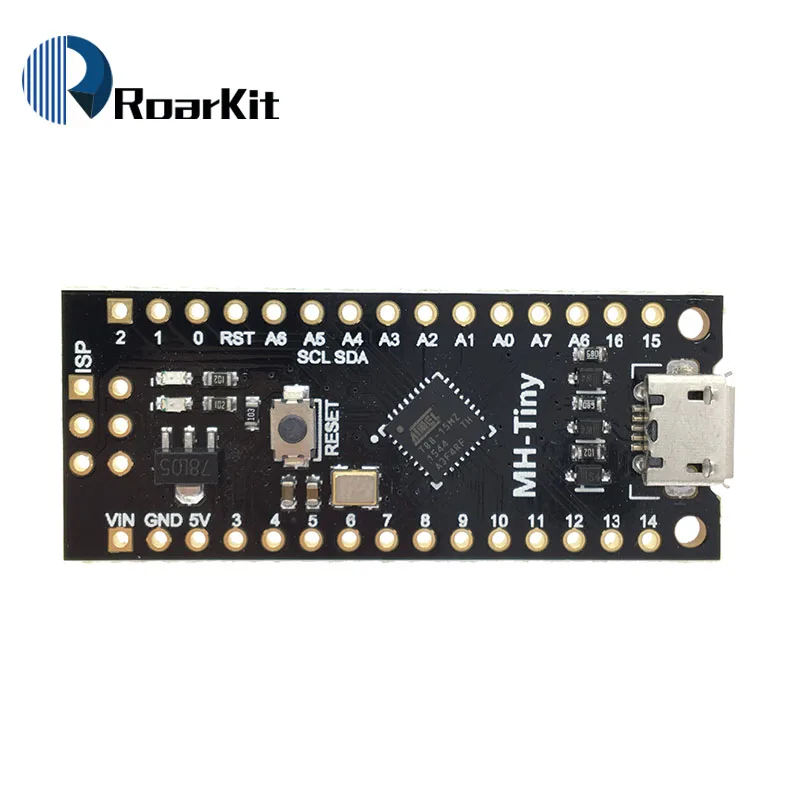

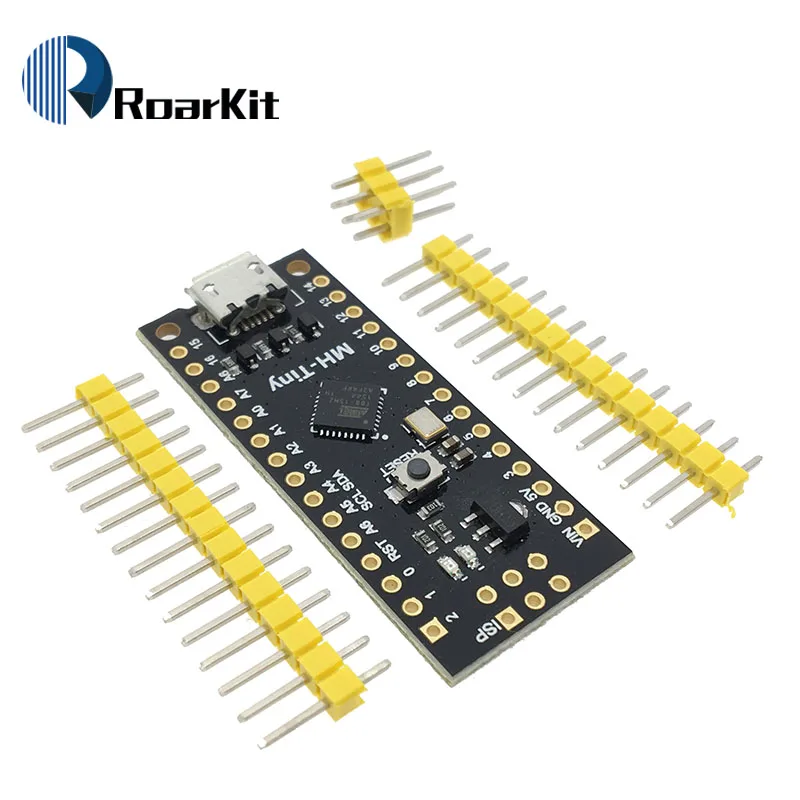

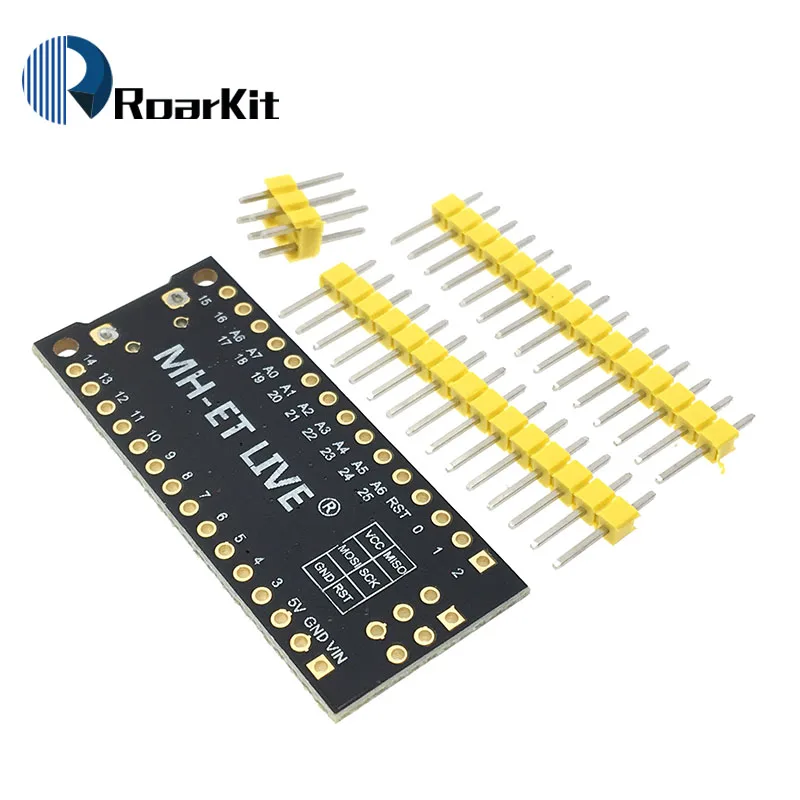

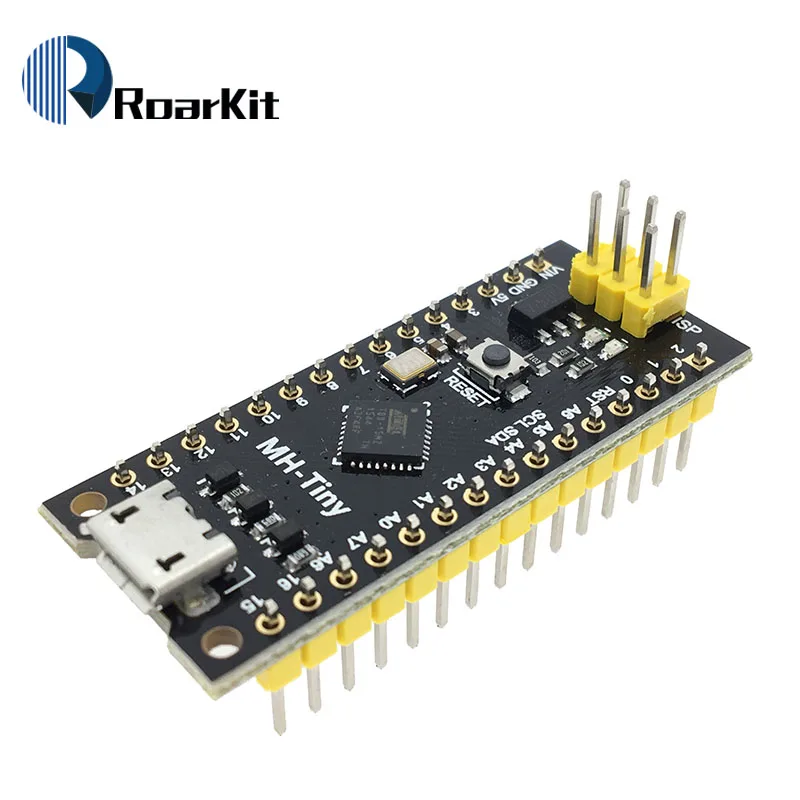

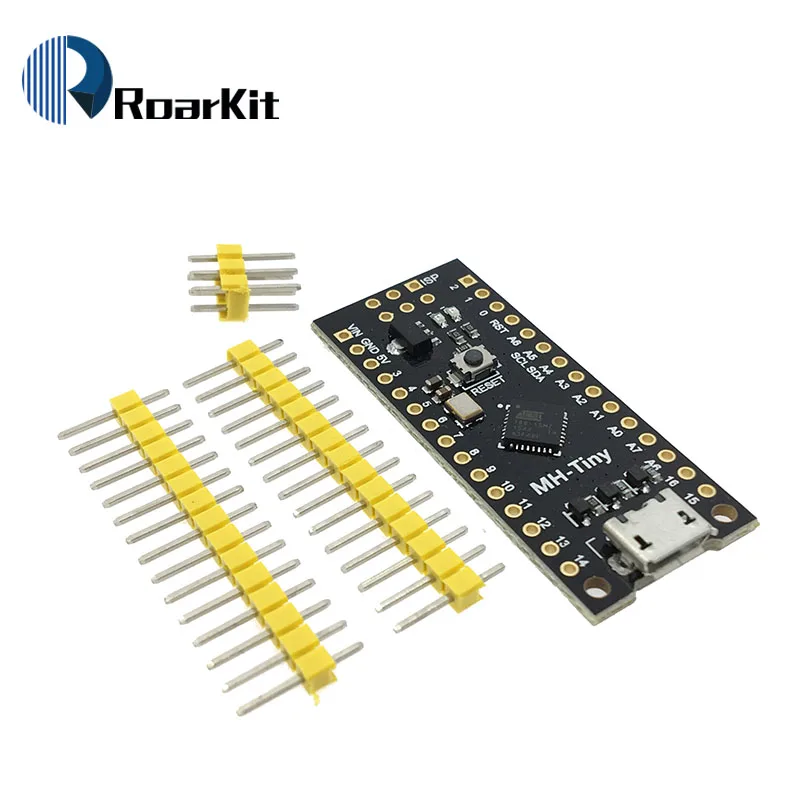

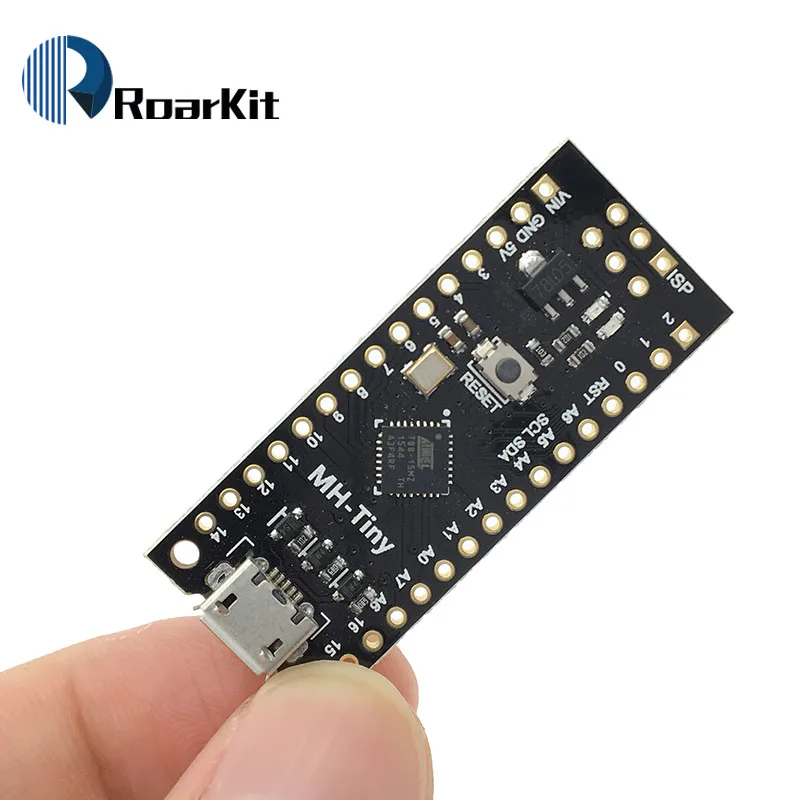

Макетная плата MH-ET LIVE Tiny88 (16,0 МГц) для микроконтроллера, аналогичная линейке Arduino, только дешевле, меньше и немного менее мощная. С возможностьюИспользуйте знакомый Arduino IDE Tiny88 MH-ET LIVE (16,0 МГц)-это отличная плата для перехода в электронику или идеально подходит для тех случаев, когда другая плата слишком большая или слишком большая. MH-ET LIVE Tiny88 (16,0 МГц) поставляется полностью в собранном виде, за исключением входящих в комплект наушников и их легко паять самостоятельно.
Характеристики:
ПОДДЕРЖКА Arduino IDE 1,0 + (OSX/Win/Linux)
1.Питание через USB или внешний источник-5 в или 7-35 В (12 В или меньше рекомендуется,
Автоматический выбор)
2. Бортовой 500мА 5В регулятор
3. Встроенный USB

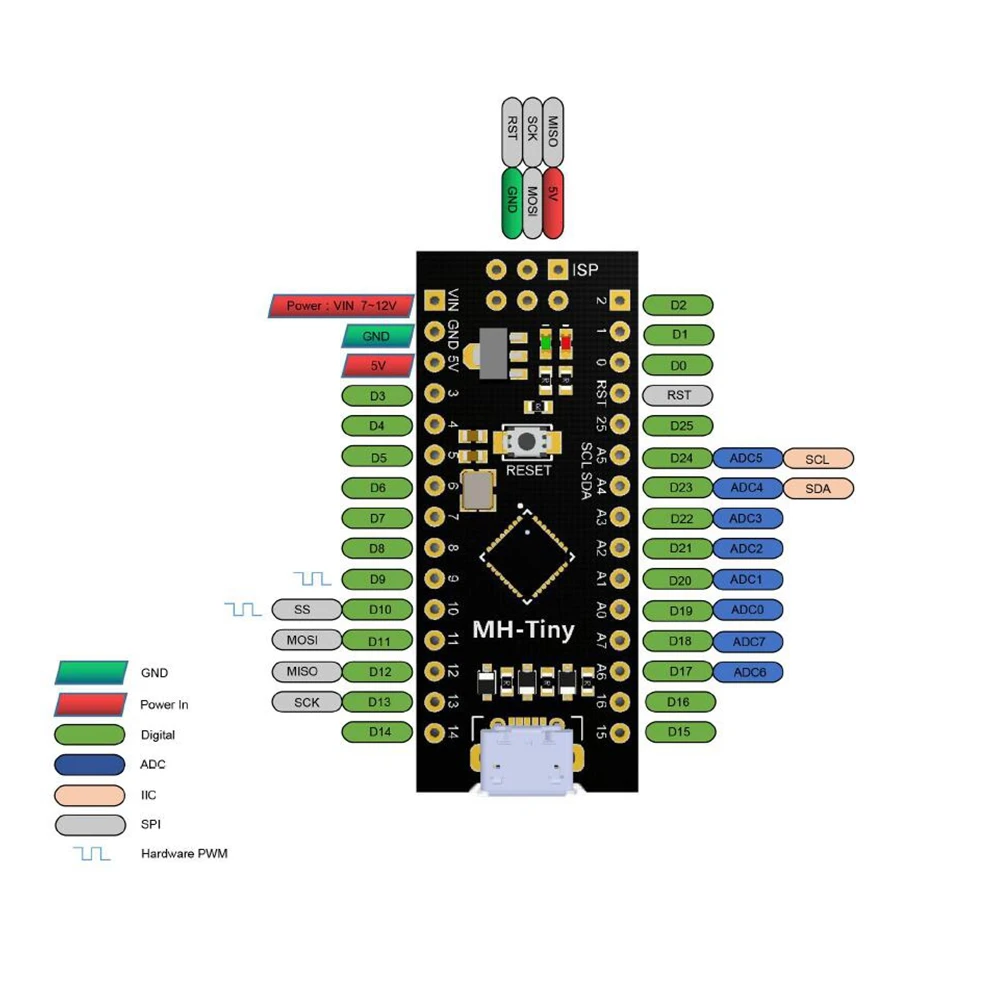

4. 26 контактов ввода-вывода (2 используются для USB, только если ваша программа активно общается над
USB, иначе вы можете использовать все 6, даже если вы программируете через USB)
5. Флэш-память 8k (около 6k после загрузчика)
6. I2C и SPI
7. 26-шим (26 контактов с программным PWM, всего два (D9,D10) с аппаратным ШИМ)
8. АЦП на 8 контактов
9. Индикатор питания и индикатор тестирования/состояния
10. Размер (мм):44.5x18.3x3
Распродажа:
Сначала загрузите посылка Arduino на Arduino.cc
Веб-сайт:
Https://www.arduino.cc/en/Main/Software
При использовании Arduino 1.6.6 или выше и windows-вам необходимо будет скачать и
Установите драйверы вручную. Загрузите, распакуйте и запустите «установить драйверы» (на 32bit
Системы) или “DPInst64” (на 64-битных системах). Файлы драйверов расположены
Здесь:
Https://github.com/MHEtLive/MHEtLiveArduino/releases/download/1.0.0/
2.0a4.rar
Просто установите или Распакуйте приложение Arduino.
Запустите приложение Arduino.

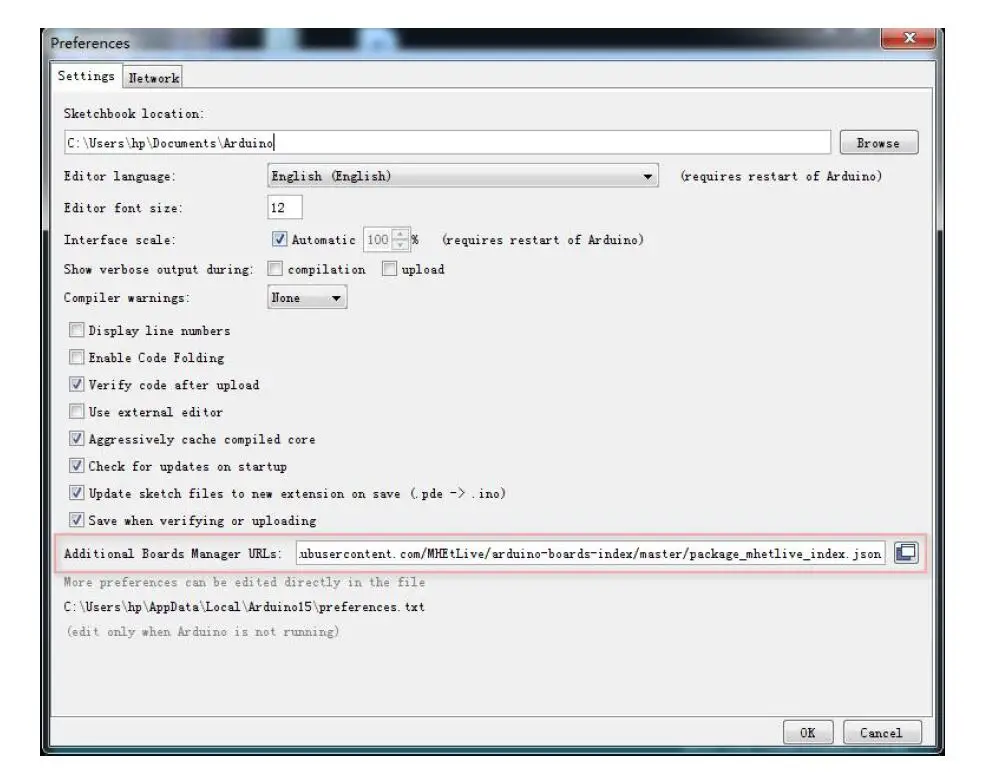

В приложении Arduino перейдите в меню «файл» и выберите «Настройки», в
Поле с пометкой «дополнительные URL-адреса менеджера платы» введите:
Https://raw.githubusercontent.com/MHEtLive/arduino-boards-index/master/p
Ackage_mhetlive_index.jsonИ нажмите кнопку OK;
Перейдите в раздел «ИнструментыМеню, а затем «ДоскаПодменю-выберите «доски»
Менеджер», а затем из раскрывающегося списка Типа выберите «Вносится”:
Пожалуйста, выберите «MH-ET живые платыПосылка нажмите кнопку «УстановкаКнопка.
Далее вы увидите ход загрузки на нижней панели «Управление досками”
Окно, по завершении он покажет «
Установлено
«Рядом с товаром из списка.
Пользователи WINDOWS: по завершении установки с помощью всплывающего окна мастер установки драйвера
Окно, пожалуйста, нажмите «
Следующий
”На этом окне для установки драйверов для MH-ET LIVE
Платы (если вы уже установили их, этот установщик обновит их и
Установите все, что отсутствует).
После завершения установки закройте «Управление досками«Окно и выберите
MH-ET живых досок“
MH-ET LIVE Tiny88 (16,0 МГц)
”Из досок Tools & rarr;
Меню.

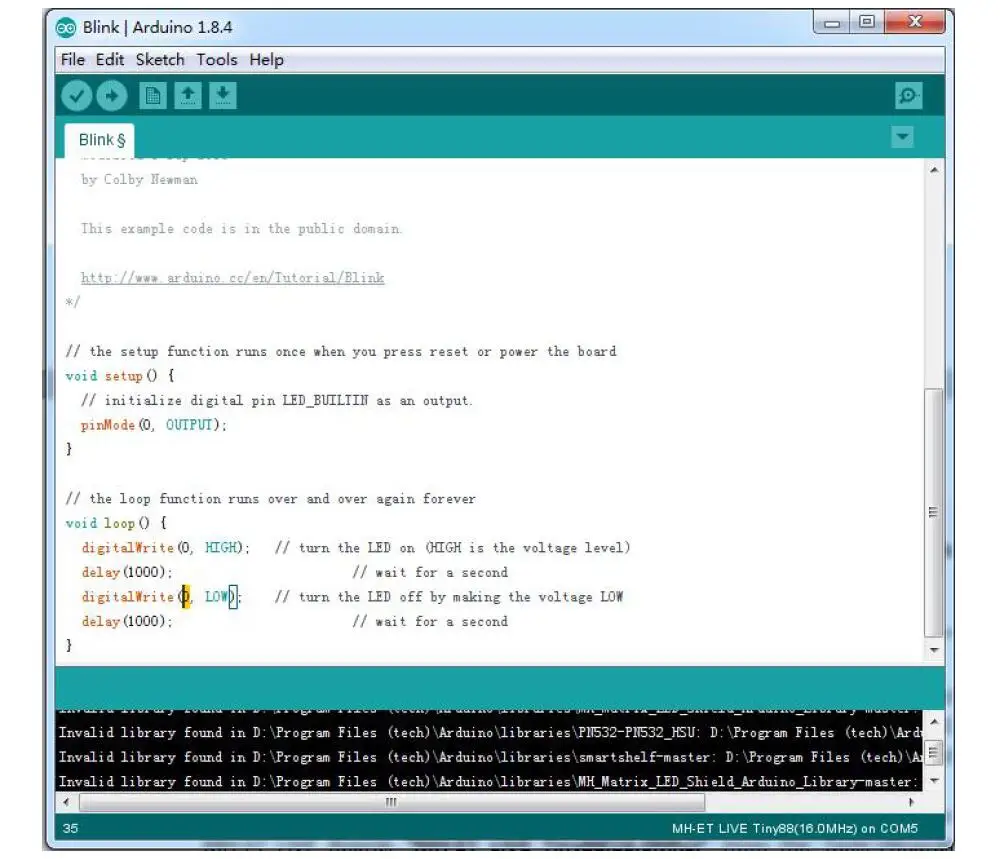

Выберите пример, который поставляется с Arduino IDE: Выберите разработку
Плата как MH-ET LIVE Tiny88 на панели инструментов, откройте программу в файле>
Пример> Basic> Blink, измените порт 13 в программе на 0. Порт, компиляция
И загрузить вMH-ET LIVE Tiny88 (16,0 МГц)Согласно вышеуказанному
Метод, видно, что бортосветильник мигает в соответствии с
Частота, указанная программой. (Примечание: При загрузке программы делайте
Не подключайте модуль сначала, дождитесь подсказки вставить модуль после
Компиляция, затем подключите ее и Дождитесь завершения автоматической загрузки).
