433 МГц 86 настенная панель беспроводной пульт дистанционного управления Передатчик и AC 110 В 220 В 1-канальный релейный приемный модуль из-за дистанционного управления

Это панельный 86 настенный передатчик, который можно приклеить в любом месте. Это передатчик кода обучения EV1527 IC чип. Его можно узнать в большинстве получателей кода обучения, он может работать с любым получателем кода обучения в нашем магазине.

Преимущество

Можно наклеить в любое место,

E. Г;

Передняя кровать, гостиная, столовая, крытая. На открытом воздухе, вы можете двигаться в любое время

433 МГц универсальный беспроводной пульт дистанционного управления AC 110 В 220 В 1 канал релейный модуль приемника и настенная панель RF пульт дистанционного управления

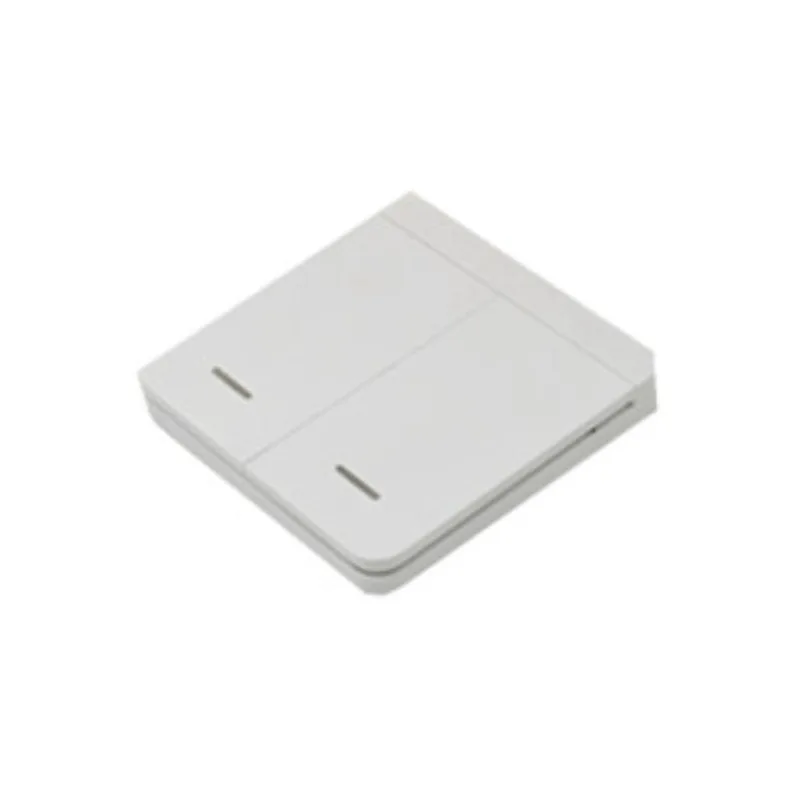

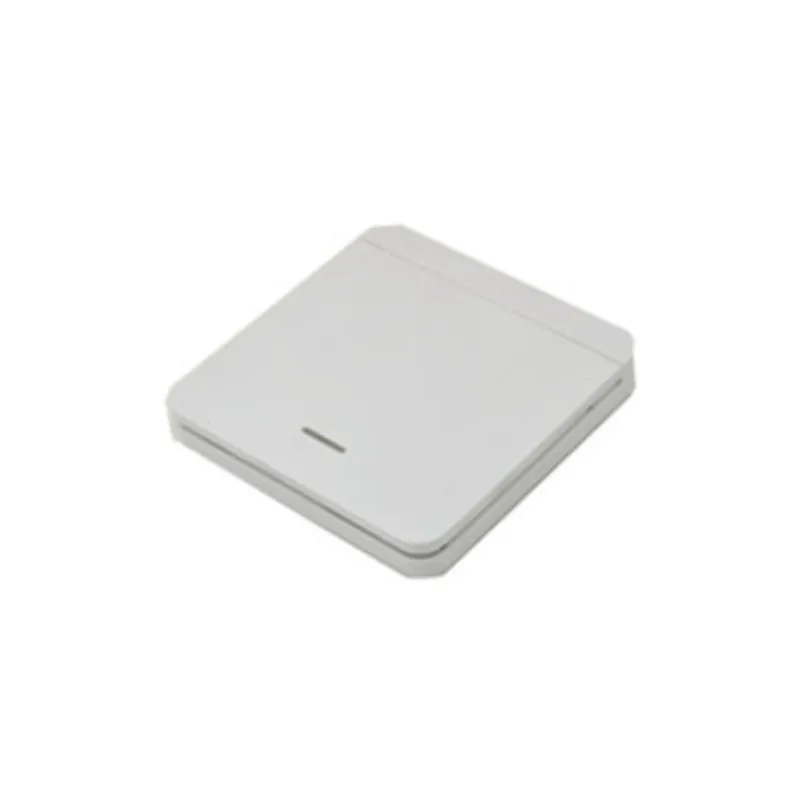

Технические Данные передатчика стеновой панели:

Рабочая частота: 433 МГц.

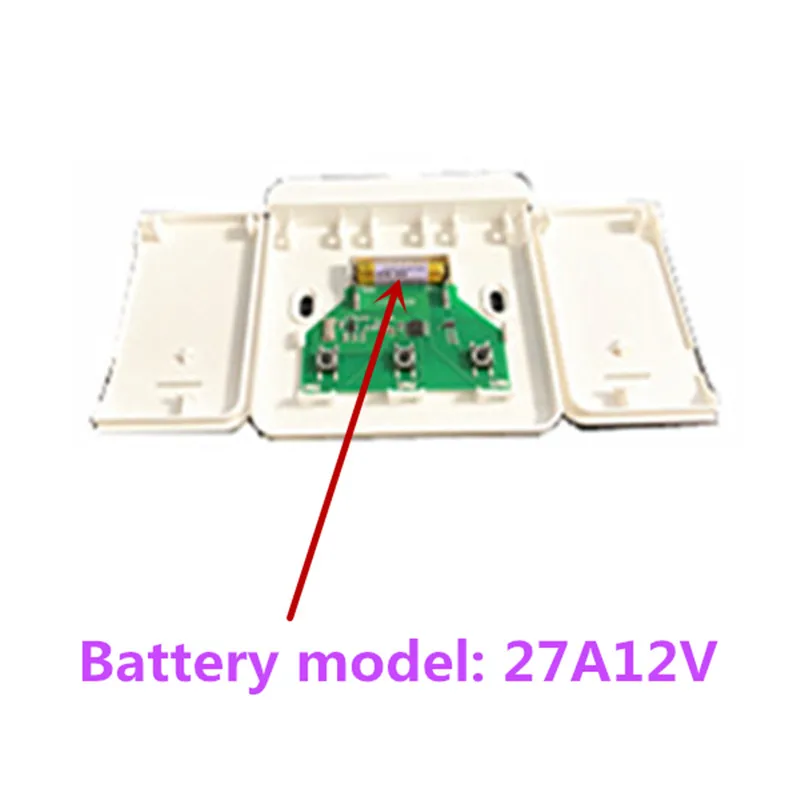

Общие характеристики аккумулятора: 27A12V

Материал: полиэтилен высокой плотности (тип 2) пластик.

Спецификация кода: 1527.

Расстояние: в помещении (20 м/65 футов), на открытом воздухе (80 м/262 футов).

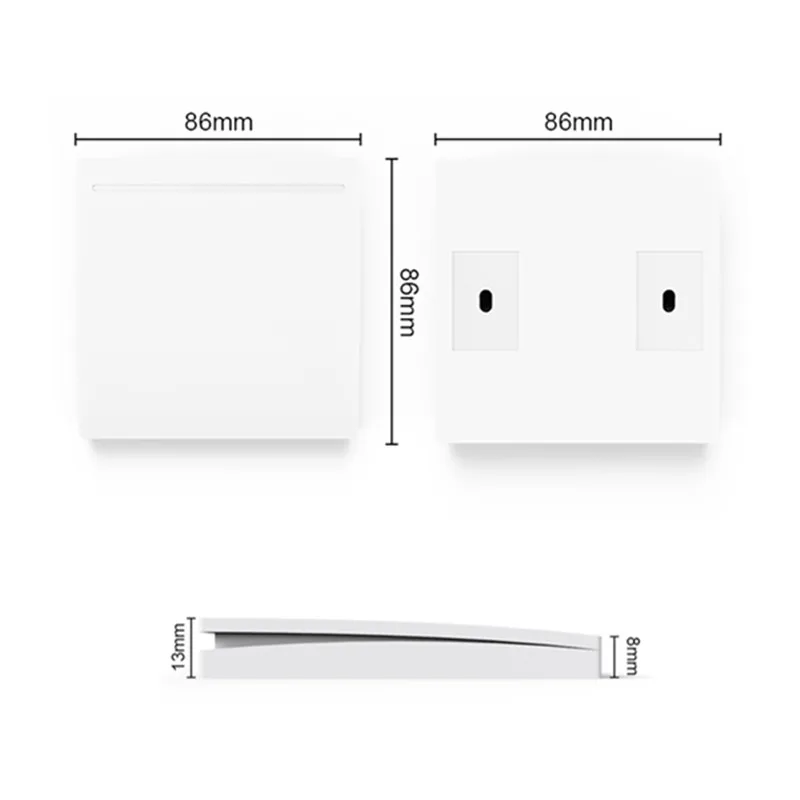

Цвет: белый. Размеры (Д/Ш/В): 86 мм x 86 мм x 13 мм.

Вес: 60 г/2,1 унций.

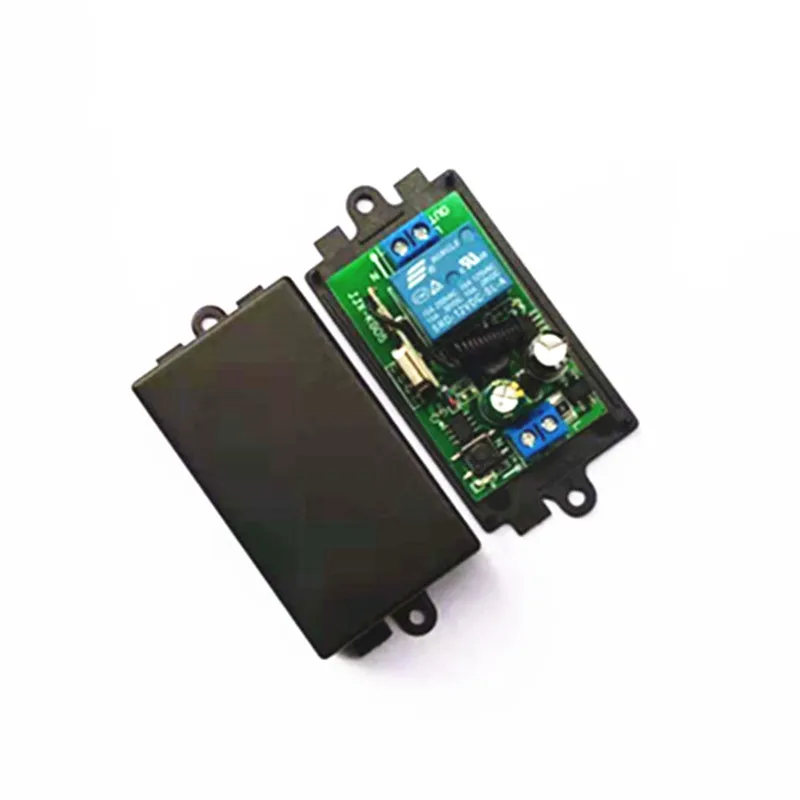

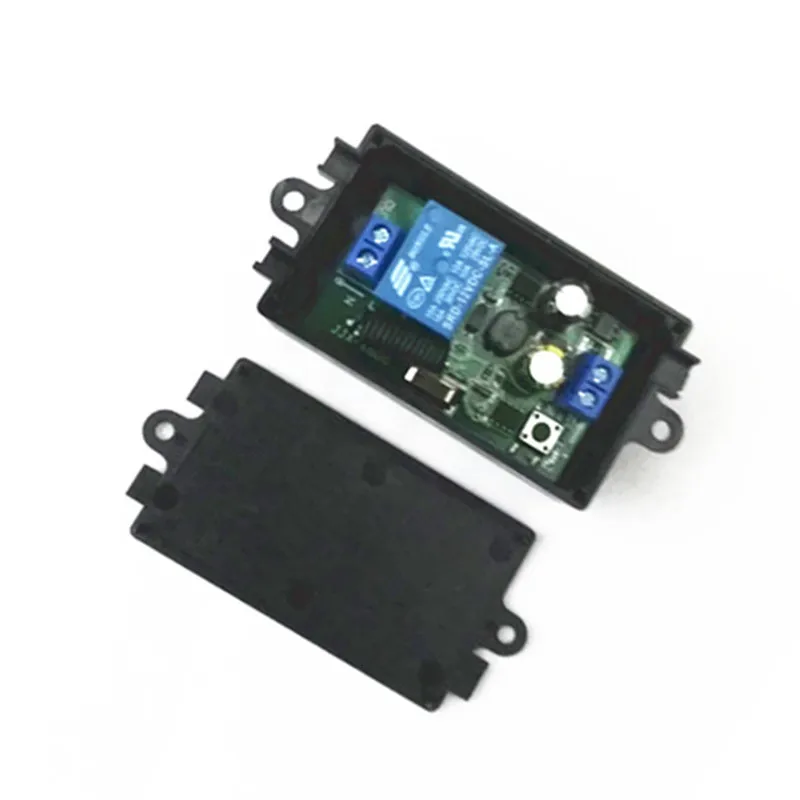

Приемник Технические данные:

Модель: kr2201-4.

Тип кода: Интеллектуальный код обучения.

Режим приема: Супергетеродинный.

Режим модуляции: запрос.

Частота RF: 433 МГц

Режим работы: Мгновенный, переключатель, фиксированный

Входное напряжение: 85V ~ 250V AC,

• Сила тока: 5mA. Чувствительность приема: > 97 дБм.

Дальность дистанционного управления: > 50 м (свободное пространство).

Проводное подключение: фиксированная кабельная колонна.

Выходные клеммы: No, com, NC.

НЕТ: нормально открытый (выход).

COM: нормальный (выход).

NC: нормальное выключение (выход).

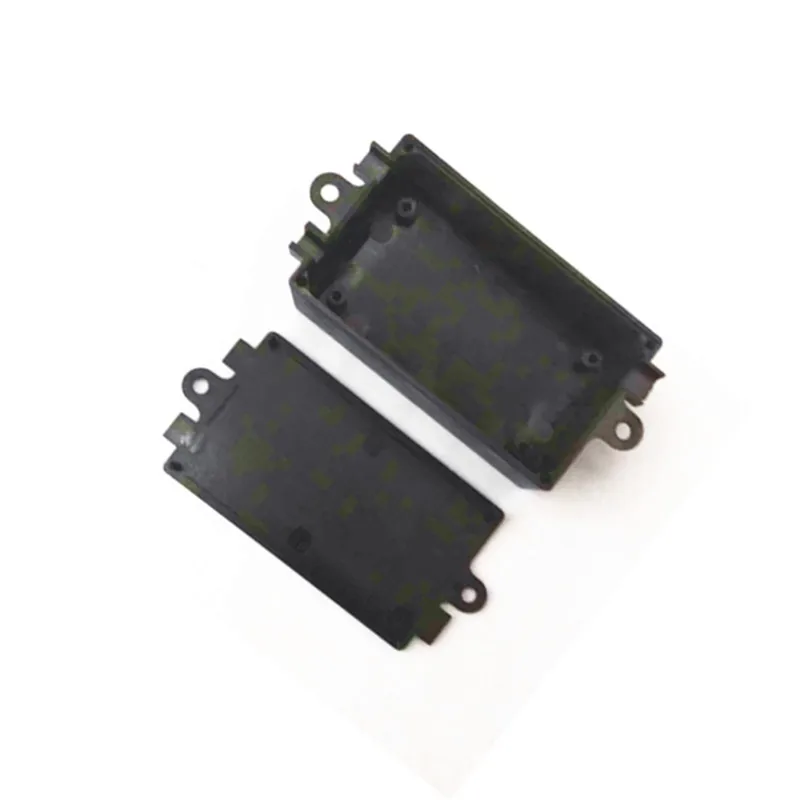

Цвет: зеленый (PCB), черный (shell).

Размер упаковки: 8,1*3,6*2,0 см/3,1*1,2*0,78 дюйма.

Вес упаковки: 40 г/1,41 унций.

Заказ модель 1:

1 * Модуль приемника (KR2201-4 ) (включая корпус)

Модель заказа 2:

Пульт дистанционного управления: 1 шт. 1 кнопочная настенная панель (не включает батарею)

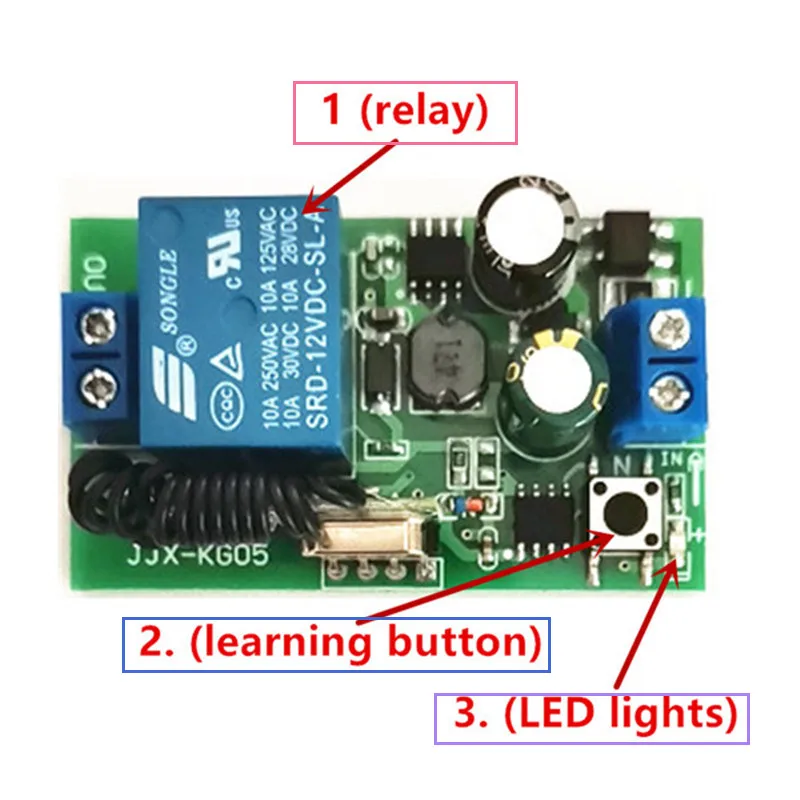

В сложенном виде изображения

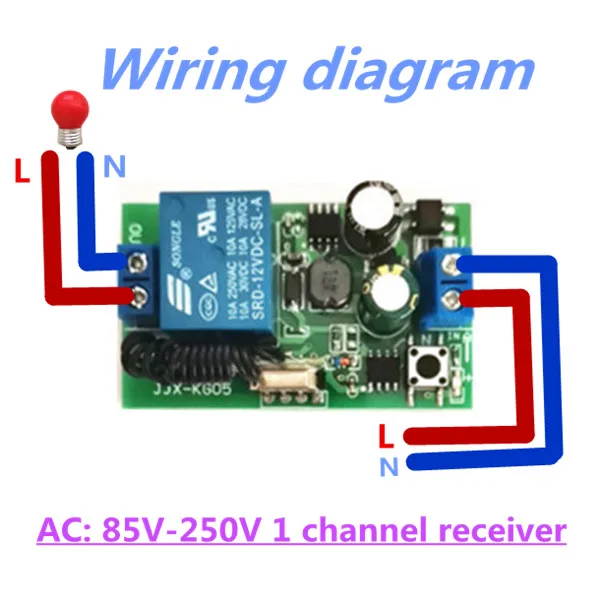

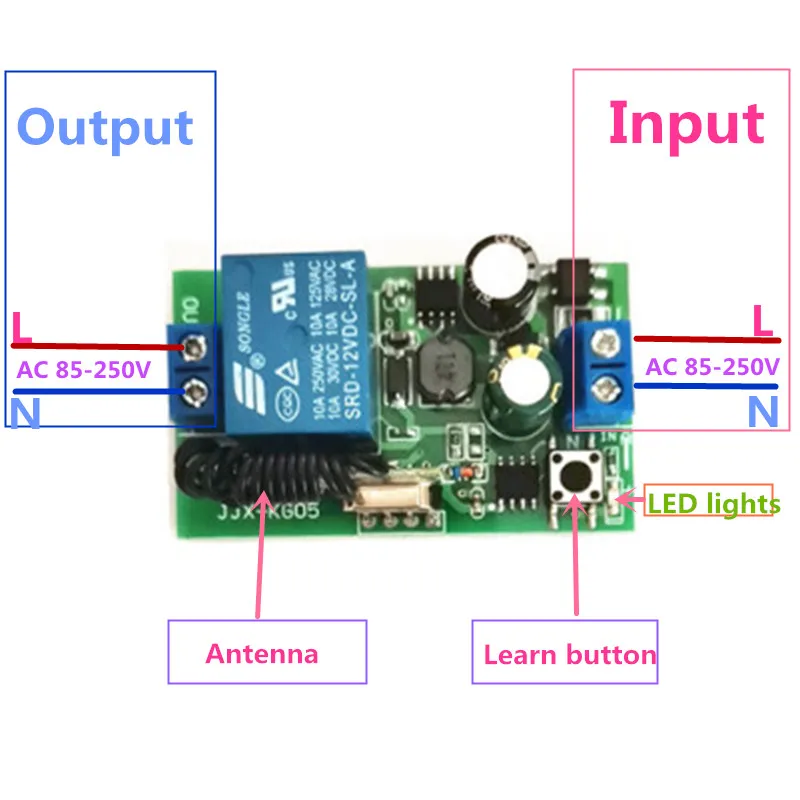

Схема подключения

Как программы:

Шаг 1: Очистите оригинальный сохраненный код в приемнике. Нажмите кнопку обучения на приемнике 8 раз, светодиод мигает 5 раз, и код будет очищен. После очистки кода, весь пульт дистанционного управления больше не будет работать

Шаг 2: обучение. Соответствие, программирование 2 кнопки для дистанционного управления и AC220V 1 канальный приемник.

Имеет 3 режима:

1: Мгновенный режим нажмите кнопку «узнать» на приемнике один раз, чтобы войти в режим настройки переключателя. Подождите, пока загорится светодиод. Управляйте кнопкой «А», светодиодный индикатор на приемной плате будет мигать, а затем гаснет. Соответствует, кодировка завершена. Нажмите кнопку «A» на пульте управления, реле подключено (начать работать), отпустите кнопку «A» на пульте управления, реле отключено (перестанет работать).

2: режим самопроверки-блокировки: дважды нажмите кнопку обучения на приемнике, чтобы перейти в режим настройки переключателя. Подождите, пока индикатор загорится, и нажмите кнопку «B» на пульте дистанционного управления. Светодиод на плате приемника будет мигать, а затем выключаться. Соответствует, кодировка завершена. Нажмите кнопку "B" на пульте дистанционного управления, реле подключено (начать работать), а затем нажмите кнопку "B" на пульте управления, реле отключено (перестанет работать)

3. Режим блокировки: (a), очистите оригинальный сохраненный код в приемнике снова. Нажмите кнопку обучения на приемнике 8 раз, и светодиод мигает 5 раз. Код будет очищен. После очистки кода весь пульт дистанционного управления больше не будет работать. (B) трижды нажмите кнопку «узнать» на приемнике. Введите режим настройки переключателя. Подождите, пока загорится светодиод. Нажмите кнопку «A» на пульте дистанционного управления, а затем нажмите кнопку «B» на пульте дистанционного управления. Светодиодный индикатор на плате приемника будет мигать, а затем выключаться. Соответствует, кодировка завершена. Нажмите кнопку «A» на пульте дистанционного управления, реле подключено (начать работать), а затем нажмите кнопку «B» на пульте управления, реле отключено (перестанет работать)

Время задержки режим:

4. Задержка 5 секунд: нажмите кнопку «узнать» на приемнике 4 раза, светодиодный индикатор будет мигать 3 раза, после того, как светодиодный индикатор выключен, нажмите кнопку дистанционного управления, которая должна быть кодирована, светодиодный индикатор на панели управления будет код успешно совпадать с миганием 3 раза. Задержка в течение 5 секунд для отключения описание функции: нажмите кнопку на пульте дистанционного управления, реле выключится, через 5 секунд реле автоматически включится

5. Задержка в течение 10 секунд: нажмите кнопку «обучения» на приемнике 5 раз, светодиодный индикатор мигает 3 раза, после того, как светодиодный индикатор выключен, нажмите кнопку дистанционного управления, которая должна быть кодирована, и светодиодный индикатор на панели управления мигает 3 раза, Код успешно соответствует 10 секунд задержки отключения. Описание: Нажмите кнопку дистанционного управления, реле выключится, и реле автоматически выключится через 10 секунд

6. Задержка 15 секунд: нажмите кнопку «обучения» на приемнике 6 раз последовательно, светодиодный индикатор мигает 3 раза, после того, как светодиодный индикатор выключен, нажмите кнопку дистанционного управления, которая должна быть кодирована, светодиодный индикатор на панели управления мигает через код успешно совпадает с кодом 3 раза. Задержка 15 секунд, чтобы открыть Описание функции: Нажмите кнопку дистанционного управления, реле закрыто, через 15 секунд реле автоматически открывается

7. Задержка в течение 20 секунд: нажмите кнопку «обучения» на приемнике 7 раз последовательно, светодиодный индикатор мигает 3 раза, после того, как светодиодный индикатор выключен, нажмите кнопку дистанционного управления, которая должна быть кодирована, Светодиодный индикатор на панели управления мигает 3 раза успешно соответствующие задержки 20 секунд для отключения функции Описание: Нажмите кнопку дистанционного управления, реле будет выключено, через 20 секунд, реле будет автоматически отключено. Рекомендуем для вас

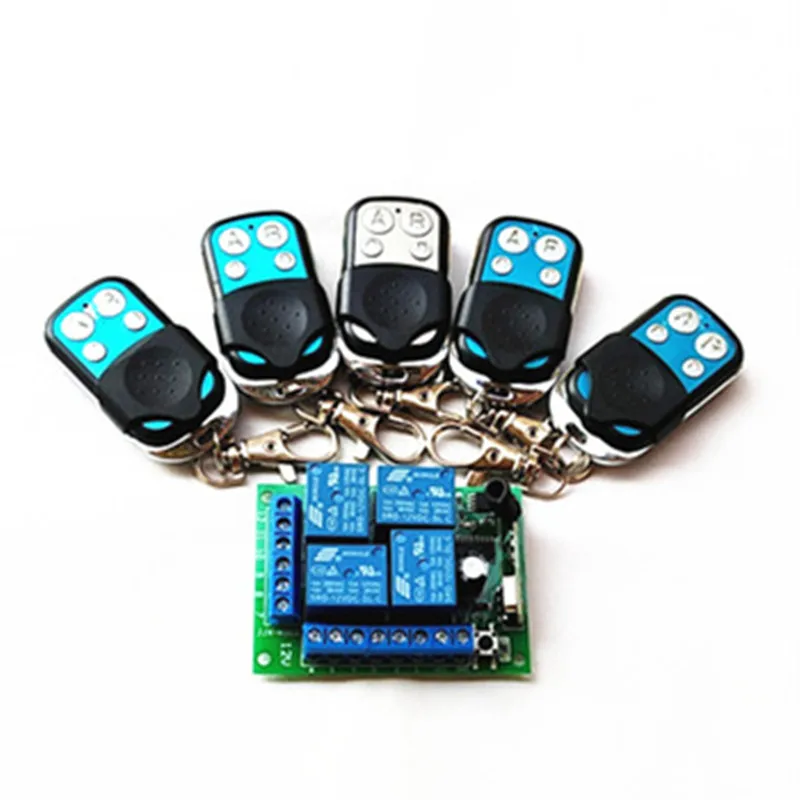

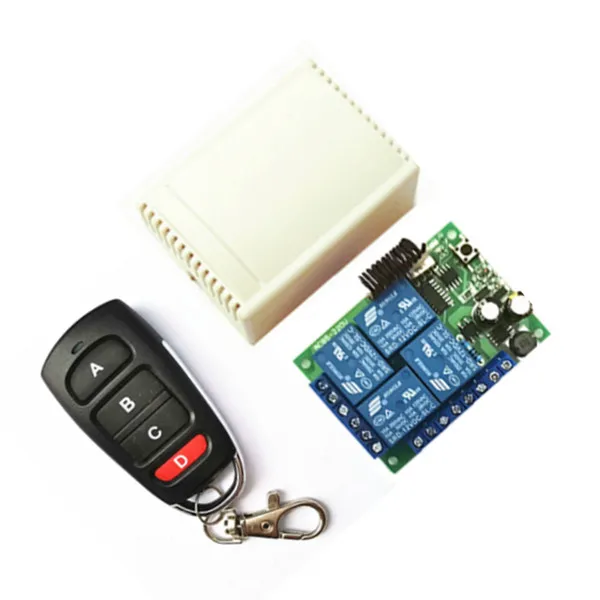

Я рекомендую его вам

NПримечание

1. Не работайте с питанием, выключите питание для работы, и включите питание после того, как тест подтвержден, чтобы быть корректным.

2. Пожалуйста, замените батарею вовремя, когда напряжение пульта дистанционного управления низкое (когда напряжение батареи пульта дистанционного управления низкое, расстояние дистанционного управления, как правило, будет меньше).

3. При использовании беспроводных электронных продуктов, обратите внимание на то, чтобы избежать металлических масок, больших электронных устройств, электромагнитных полей и т. д., которые имеют сильные источники помех, чтобы избежать короткого расстояния между пультом дистанционного управления и приемником или сбоя нормальной работы.
