Последнее обновление: 25.05.2022

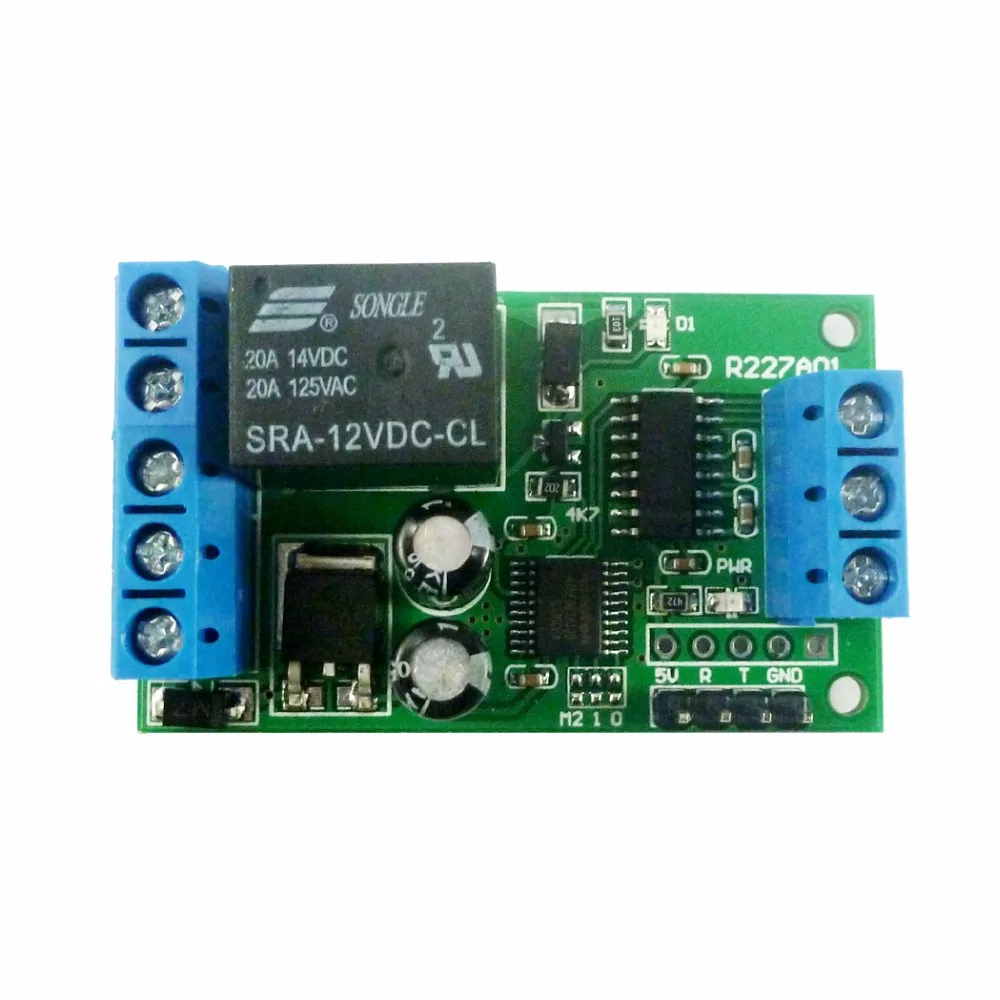

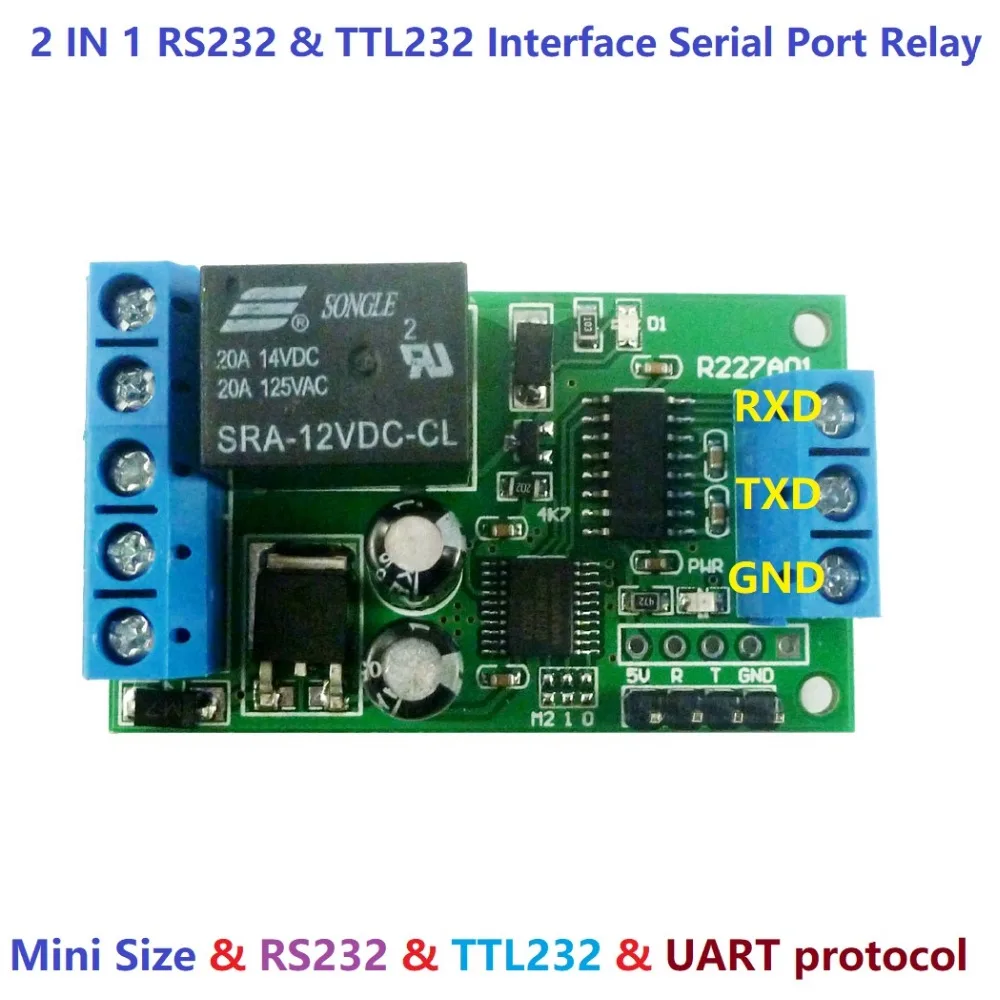

Название продукта: релейная плата 2 в 1 mini DC 12 В RS232 и TTL232, пульт дистанционного управления USB UART для Arduiuo UNO MEGA2560
В посылка входит:
1 шт., 1 каналDC 12V RS232 релейная плата
Описание:
1-канальный модуль реле UART;
Рабочее напряжение: 12 В постоянного тока.
Ток в режиме ожидания (реле закрыто) 17 мА, реле открыто 48 мА

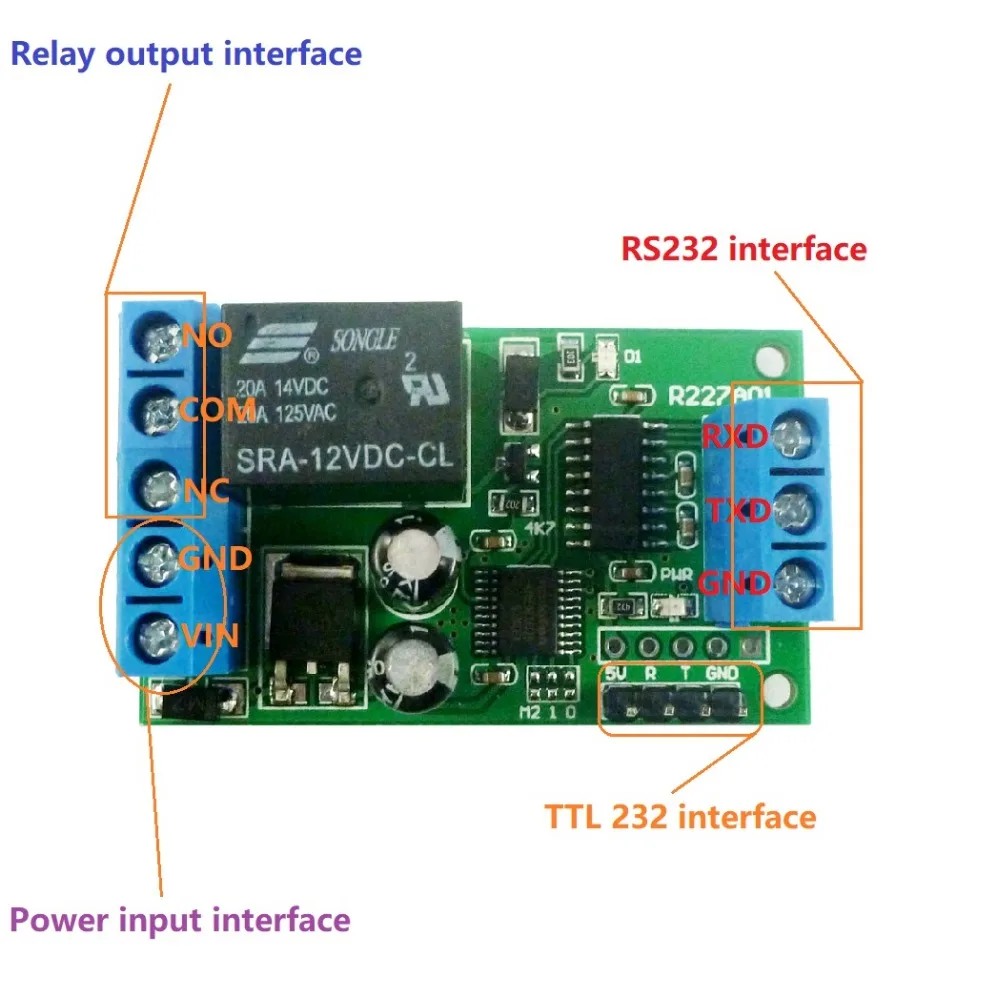

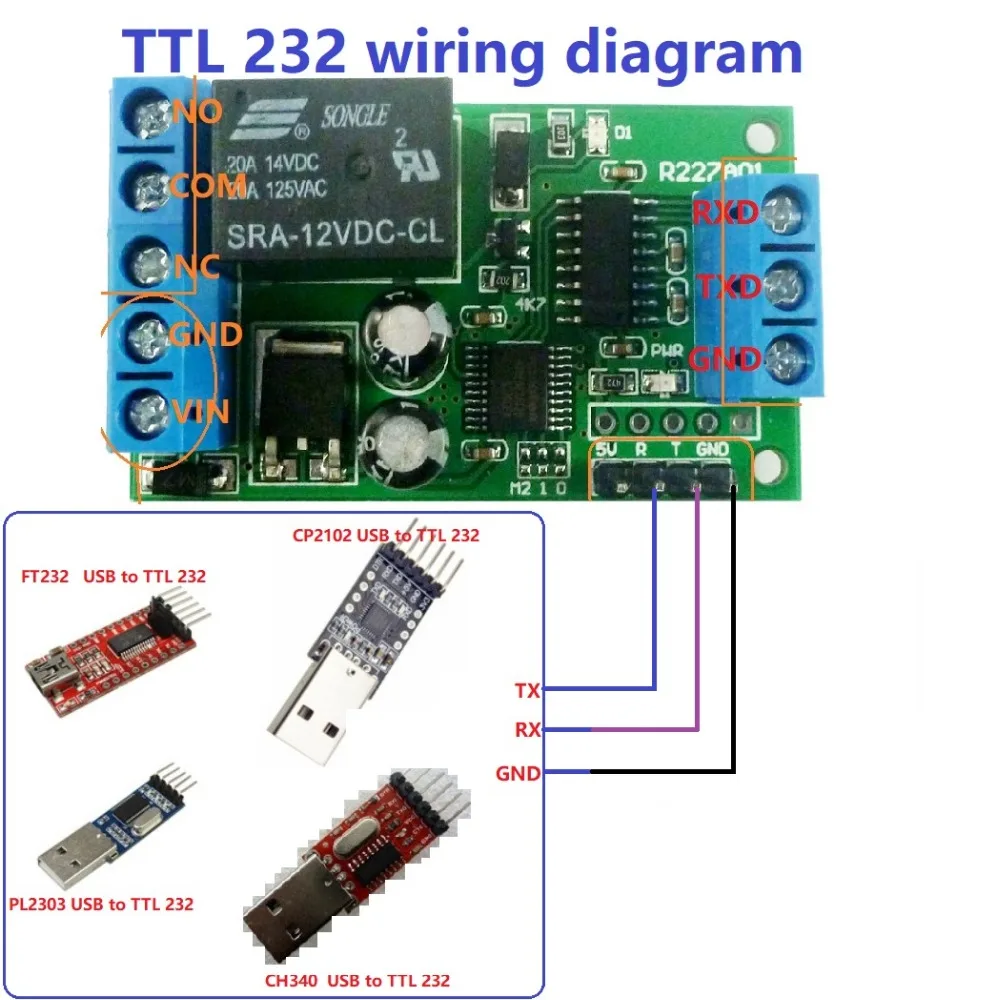

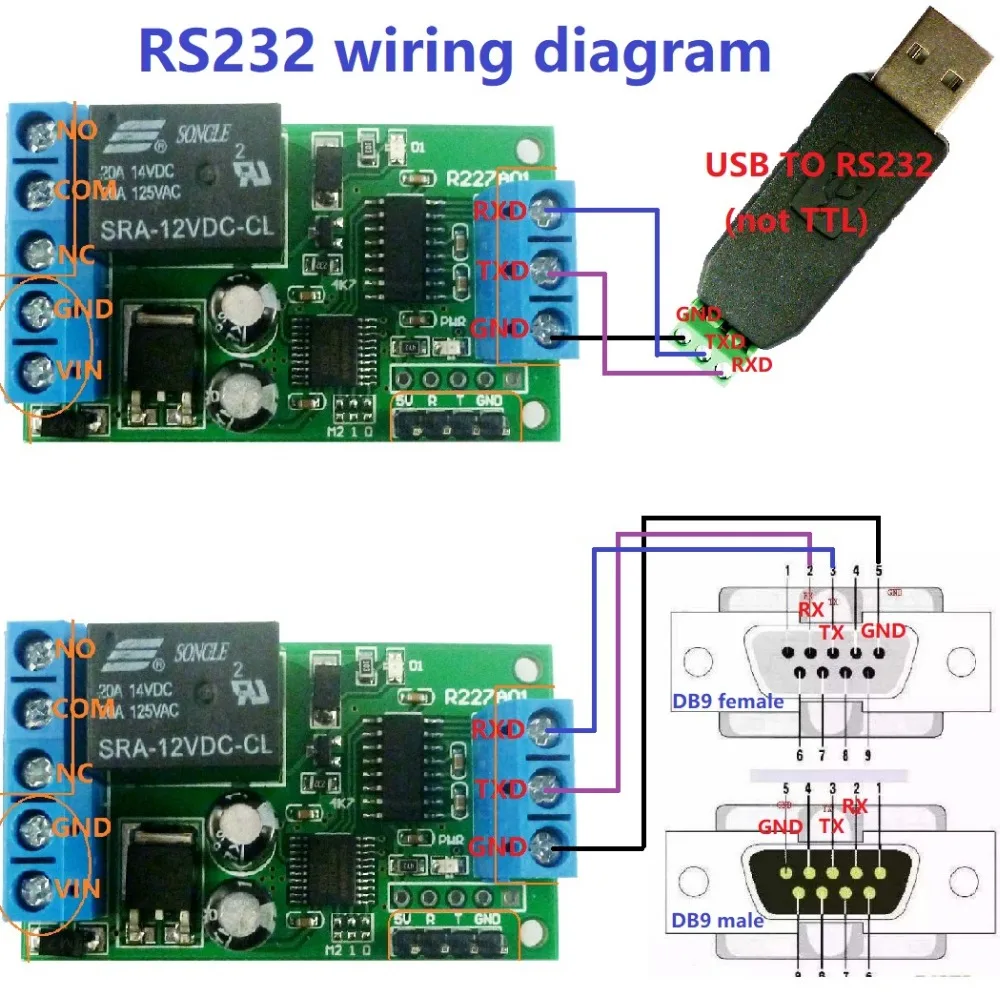

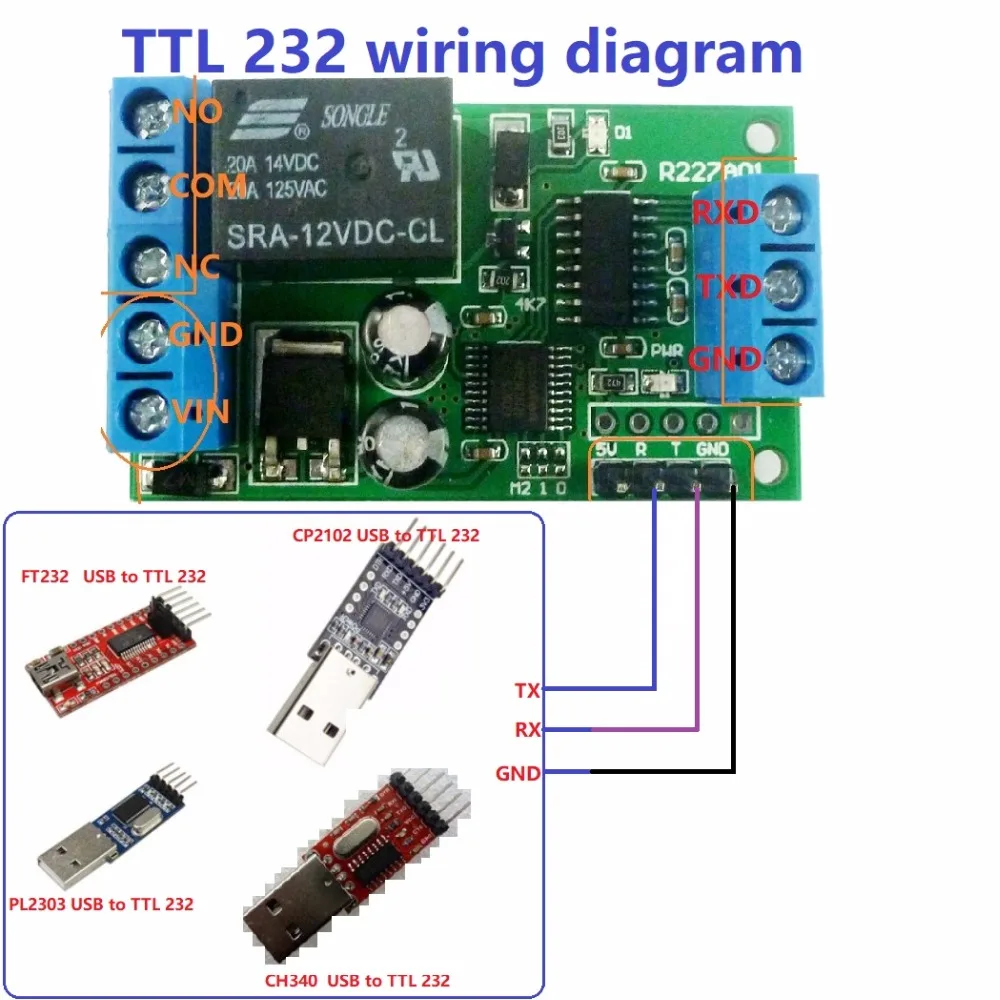

ПК последовательные порты RS232 реле управления (RXD TXD GND),TTL232(5V R T GND)
Индикатор питания: Светодиодный индикатор;
Индикация выхода: релейный выход светодиодный ными индикаторами, позволяющий легко видеть рабочее состояние реле;
Протокол связи: связь протокола UART, скорость передачи данных 9600 кбит/с, 8 бит данных, один стоповый бит, без четности. Каждая рамка данных содержит восемь байт. Двусторонняя передача данных.
Скорость передачи данных 9600 кбит/с, 8 бит данных, один стопорный бит, без четности. Каждая рамка данных содержит восемь байт.
Размер: 50 мм * 30 мм * 17 мм
Вес: 18 г
1 команды управления:
1. Чтение состояния (чтение пульта реле (вкл/выкл)
55 56 00 00 00 00 00 00 AB
2. Реле open (выполните эту команду, реле open,COM connect to NO)
Канал 1 : 55 56 00 00 00 01 01 AD
3. Реле закрытия (выполните эту команду, реле закрытия, COM отключения нет и COM подключения к NC)
Канал 1 : 55 56 00 00 00 01 02 AE
4. Переключение реле (разворот статуса реле, если COM подключается к NO, эти команды отключают COM к NO и обратное подключение COM к NC, и наоборот)
Канал 1 : 55 56 00 00 00 01 03 AF
5. Моментальное реле (реле COM подключается к NO, отключается через 200 мс)
Канал 1 : 55 56 00 00 00 01 04 B0
6. Реле блокировки
Канал 1 : 55 56 00 00 00 01 05 B1
После выдачи команды, будет возвращена слава, 7-й байт возврата славы означает Сатус реальности.
2 команды возврата
1. Открыть возвратное реле (верните эту команду, означает, что COM подключится к NO)
Канал 1 : 33 3C 00 00 00 01 01 71
2. Замкнуть реле возврата (верните эту команду, означает номер отключения COM и соединение COM с NC)
Канал 1 : 33 3C 00 00 00 01 02 72
Применение
Дистанционное управление, система дистанционного измерения;
Беспроводной счетчик
;
Умный дом, домашняя Автоматизация, умный дом;
Контроль доступа
;
Система идентификации
;
Сбор данных;
Бытовая техника
;
Интеллектуальная бытовая техника;
Система наблюдения за ребенком;
ПЛК
Типичное применение:

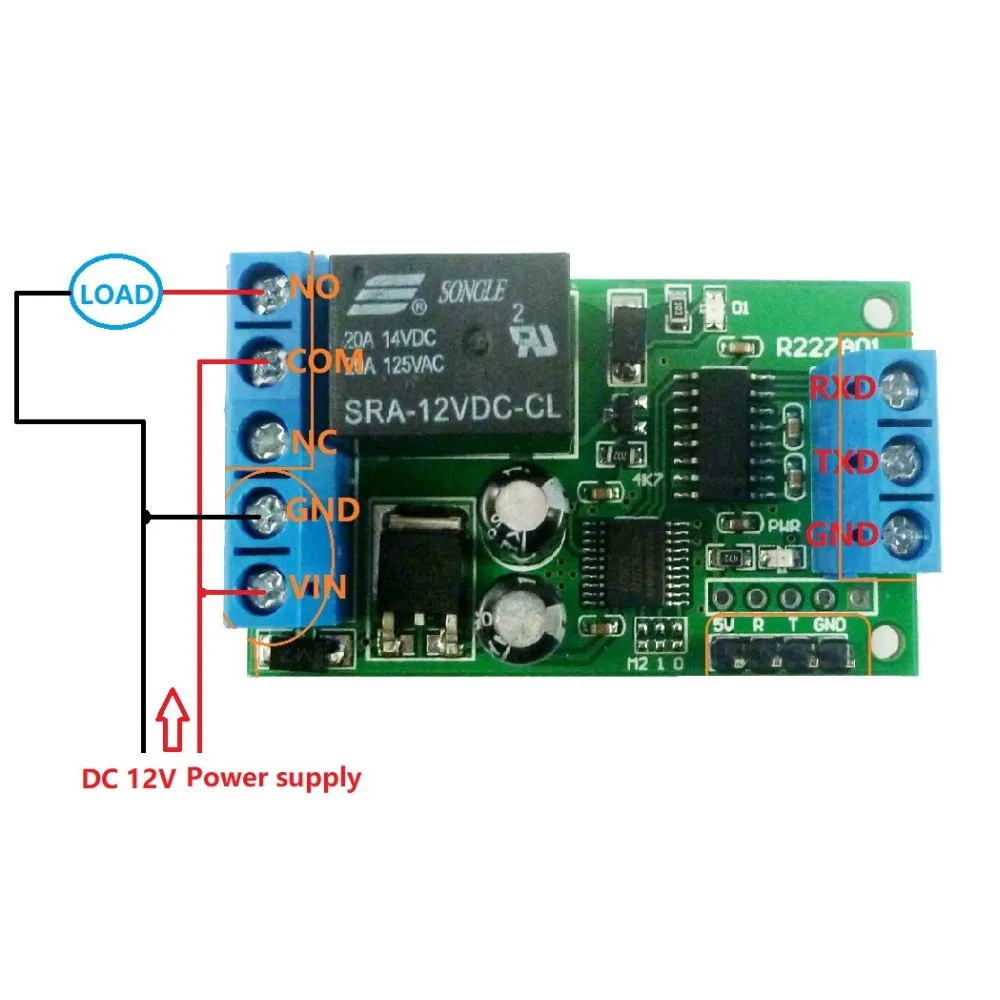

1 цепь управления 12 В постоянного тока, электрическая схема ниже. «Нагрузкой» могут быть светодиодные фонари, вентиляторы, двигатели и
Прочее DC 12V оборудование

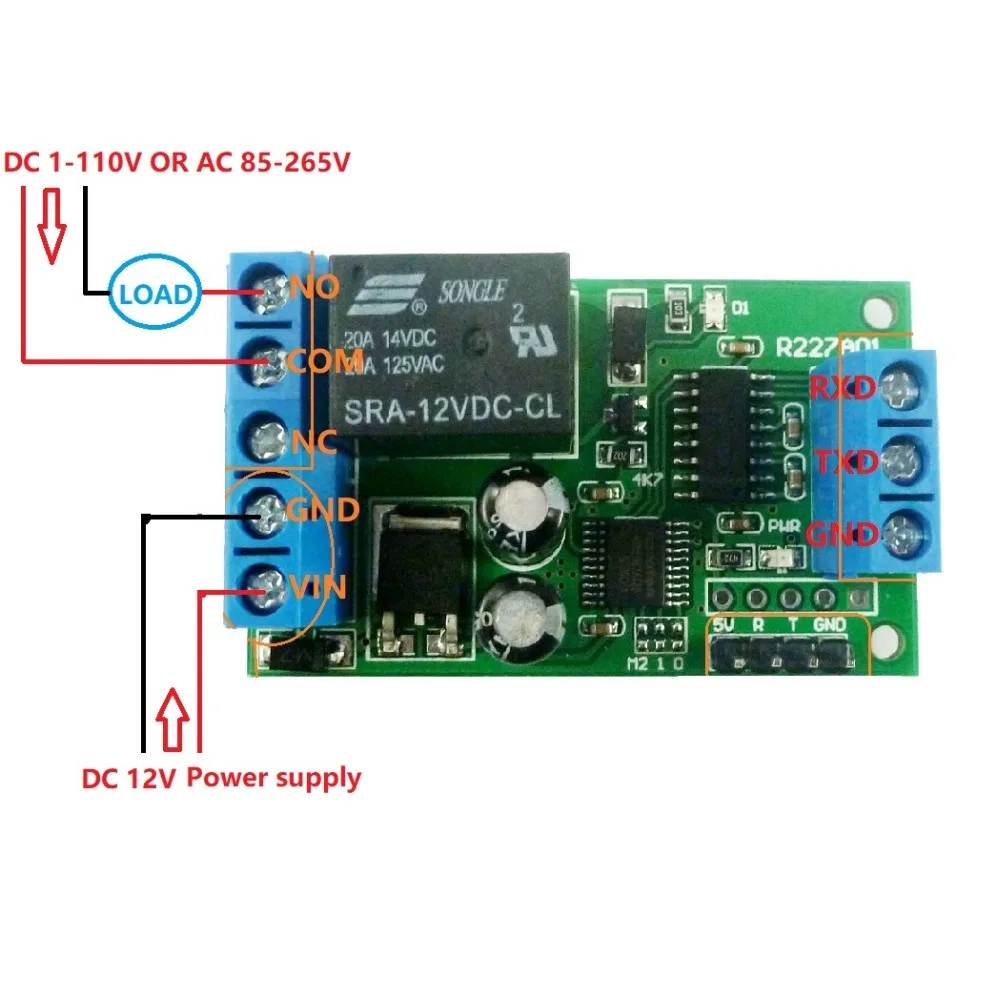

2 цепи управления постоянным током 1-48 В или 85-265 В переменного тока, схема подключения ниже (Примечание: Если не нагрузка постоянного тока 12 В, нужен другой источник питания постоянного тока 12 В). «Нагрузкой» могут быть светодиодные фонари, вентиляторы, двигатели и другое оборудование постоянного тока переменного тока
Наименование товара:CE039
DC 12 В 4 канала RS232 релейная плата ПК USB UART DB9 пульт дистанционного управления для умного дома гаражная дверь Автомобильная сигнализация фермерский двигатель
В посылка входит:
1 шт., 1 каналDC 12V RS232 релейная плата
Описание:
1-канальный релейный модуль;
Рабочее напряжение: 12 В постоянного тока.
Ток в режиме ожидания (реле закрыто) 17 мА, реле открыто 48 мА
ПК последовательные порты RS232 реле управления (RXD TXD GND),TTL232(5V R T GND)
Индикатор питания: Светодиодный индикатор;
Индикация выхода: релейный выход светодиодный ными индикаторами, позволяющий легко видеть рабочее состояние реле;
Протокол связи: связь протокола UART, скорость передачи данных 9600 кбит/с, 8 бит данных, один стоповый бит, без четности. Каждая рамка данных содержит восемь байт. Двусторонняя передача данных.
Скорость передачи данных 9600 кбит/с, 8 бит данных, один стопорный бит, без четности. Каждая рамка данных содержит восемь байт.
Размер: 50 мм * 30 мм * 17 мм
Вес: 18 г
1 команды управления:
1. Чтение состояния (чтение пульта реле (вкл/выкл)
55 56 00 00 00 00 00 00 AB
2. Реле open (выполните эту команду, реле open,COM connect to NO)
Канал 1 : 55 56 00 00 00 01 01 AD
3. Реле закрытия (выполните эту команду, реле закрытия, COM отключения нет и COM подключения к NC)
Канал 1 : 55 56 00 00 00 01 02 AE
4. Переключение реле (разворот статуса реле, если COM подключается к NO, эти команды отключают COM к NO и обратное подключение COM к NC, и наоборот)
Канал 1 : 55 56 00 00 00 01 03 AF
5. Моментальное реле (реле COM подключается к NO, отключается через 200 мс)
Канал 1 : 55 56 00 00 00 01 04 B0
6. Реле блокировки
Канал 1 : 55 56 00 00 00 01 05 B1
После выдачи команды, будет возвращена слава, 7-й байт возврата славы означает Сатус реальности.
2 команды возврата
1. Открыть возвратное реле (верните эту команду, означает, что COM подключится к NO)
Канал 1 : 33 3C 00 00 00 01 01 71
2. Замкнуть реле возврата (верните эту команду, означает номер отключения COM и соединение COM с NC)
Канал 1 : 33 3C 00 00 00 01 02 72
Применение
Дистанционное управление, система дистанционного измерения;
Беспроводной счетчик
;
Умный дом, домашняя Автоматизация, умный дом;
Контроль доступа
;
Система идентификации
;
Сбор данных;
Бытовая техника
;
Интеллектуальная бытовая техника;
Система наблюдения за ребенком;
Типичное применение:
1 цепь управления 12 В постоянного тока, электрическая схема ниже. «Нагрузкой» могут быть светодиодные фонари, вентиляторы, двигатели и
Прочее DC 12V оборудование
2 цепи управления постоянным током 1-48 В или 85-265 В переменного тока, схема подключения ниже (Примечание: Если не нагрузка постоянного тока 12 В, нужен другой источник питания постоянного тока 12 В). «Нагрузкой» могут быть светодиодные фонари, вентиляторы, двигатели и другое оборудование постоянного тока переменного тока
