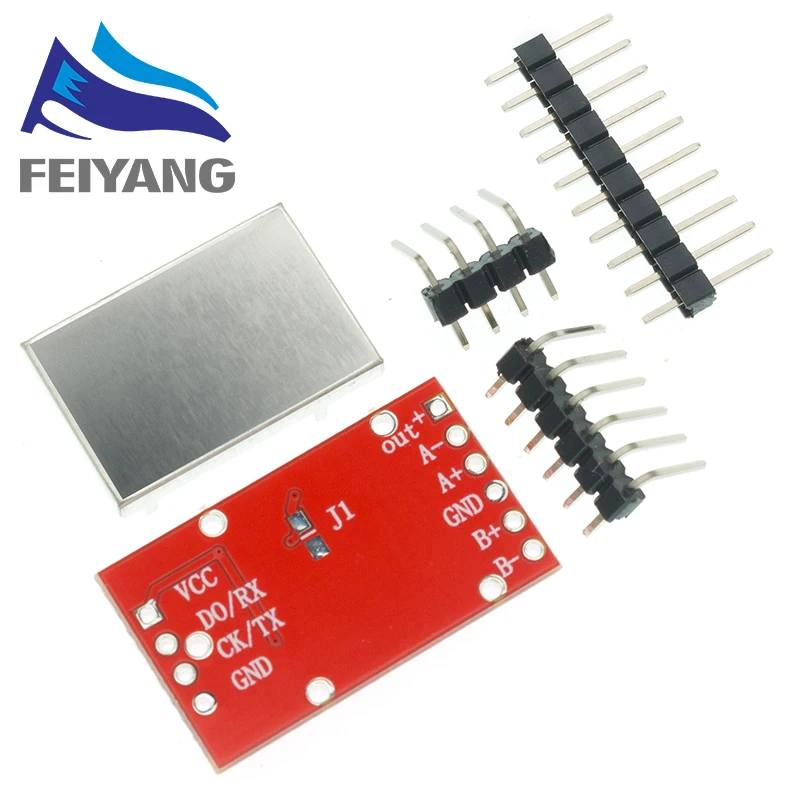

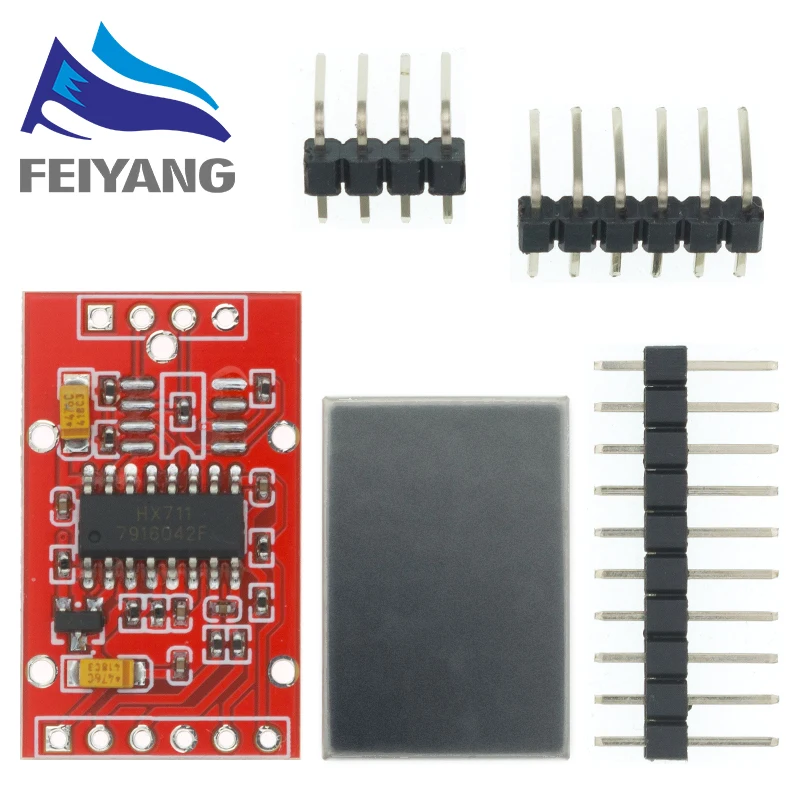

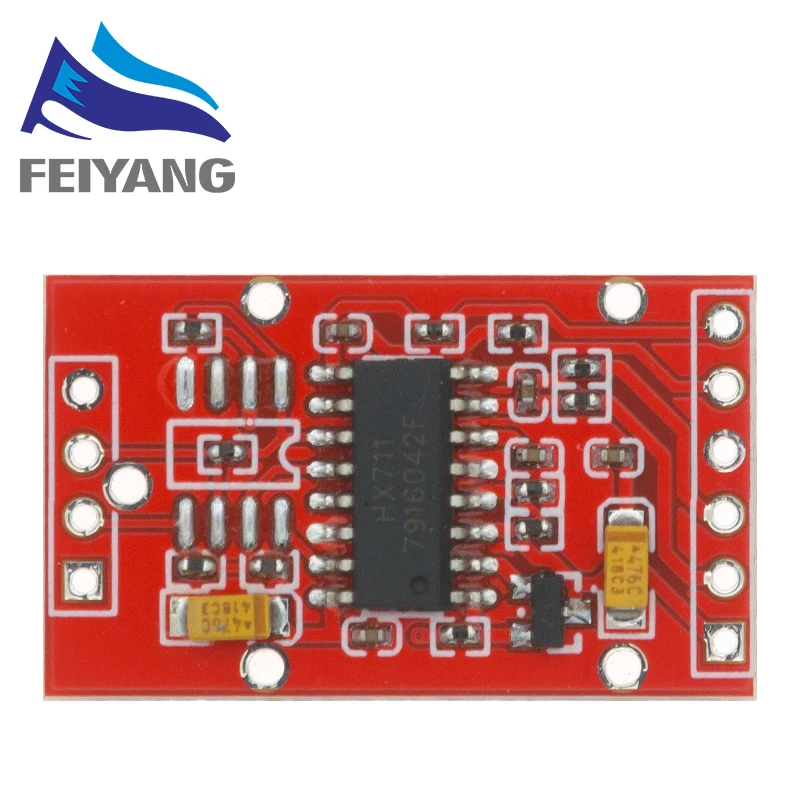

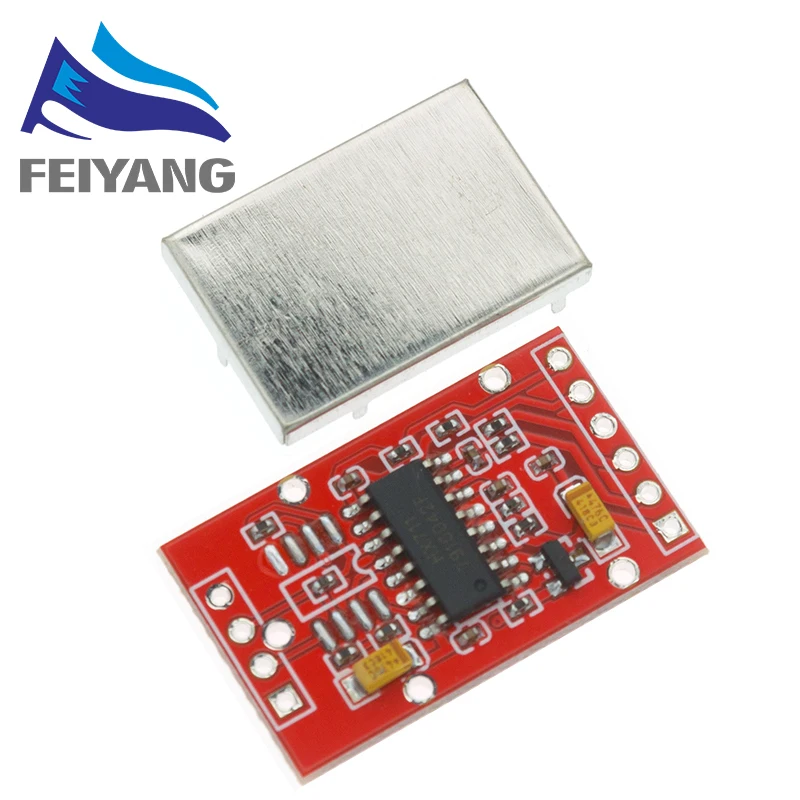

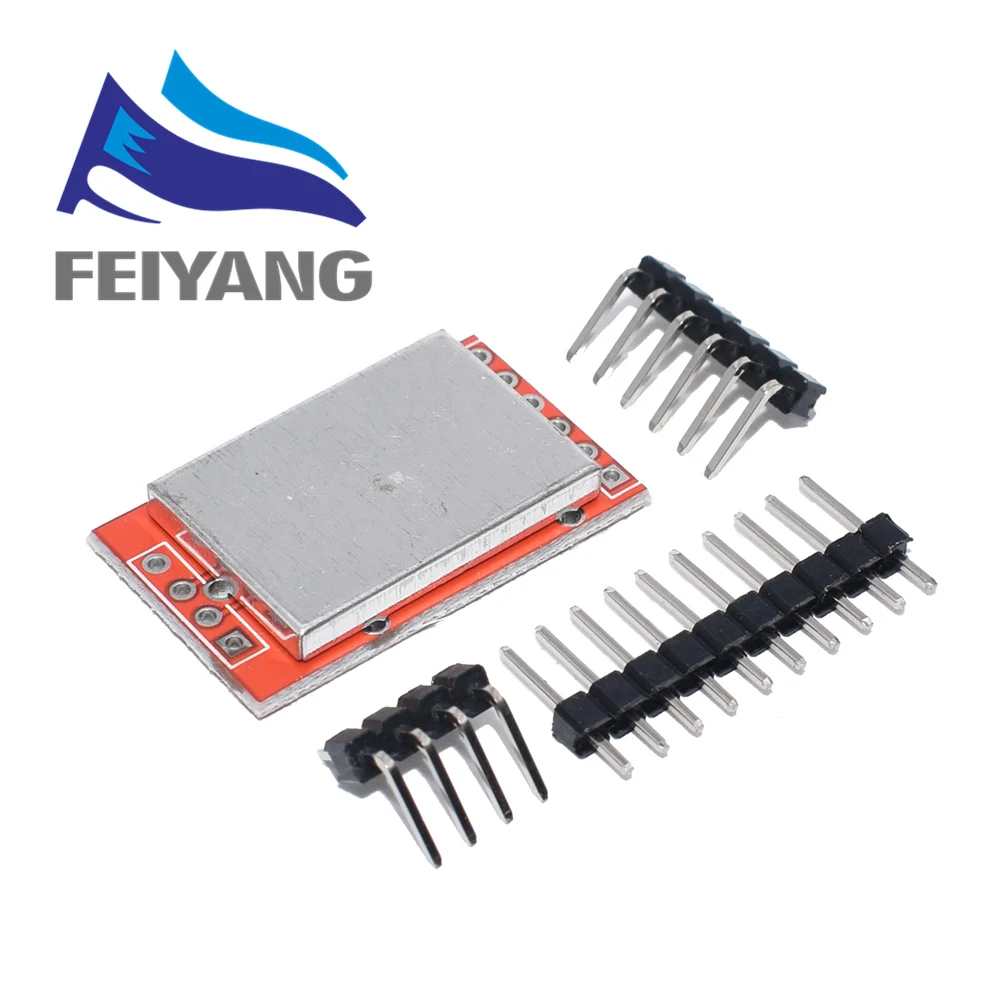

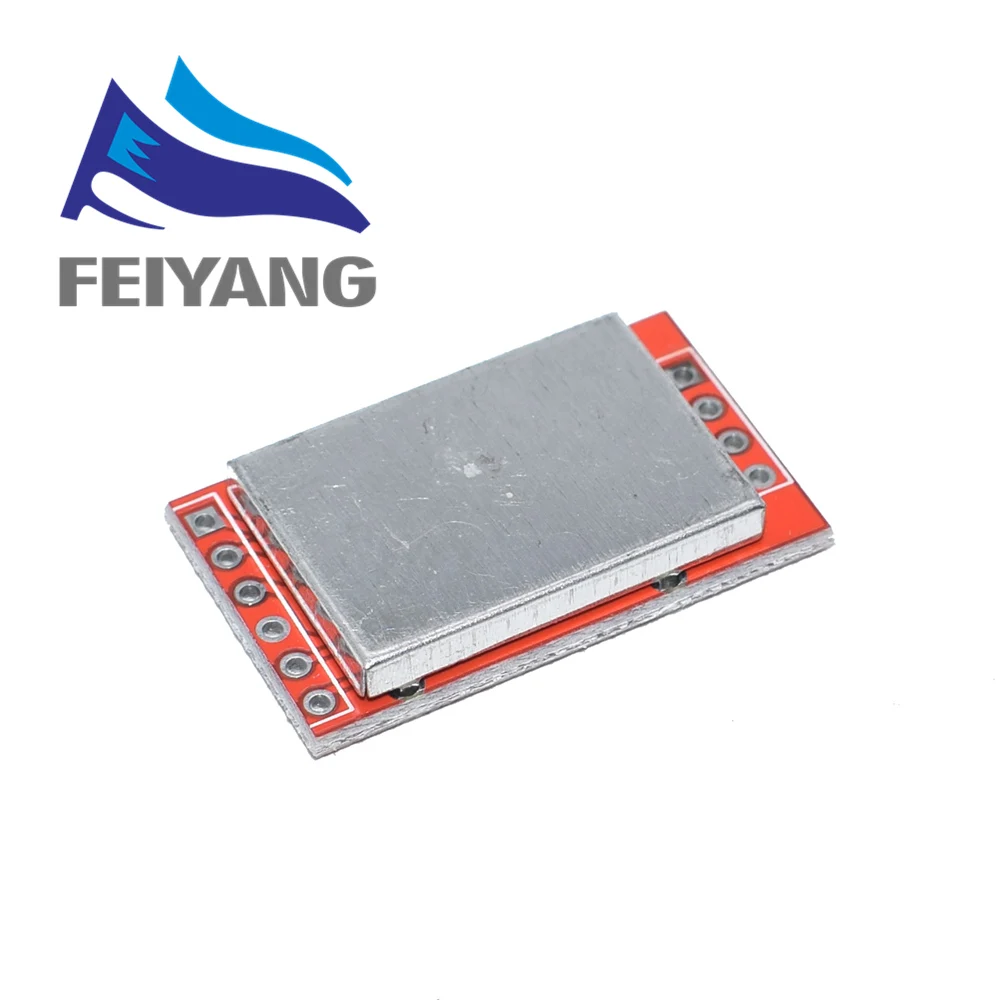

Двухканальный 24-битный аналоговый сенсорный модуль HX711 с металлической шиной

Метод обнаружения модуля:

1. Начальное быстрое определение: отсоедините модуль от всей проводки, только к модульному источнику питания 5 В (то есть, vcc затем + 5 В, gnd заземление), И затем модуль ck порт для заземления короткий, а затем перейти, чтобы проверить на заземление напряжения, должно быть около 4,5 В, Затем измеряется порт DO/RX до заземления, должно быть 0 В или около того, если напряжение является последовательным, что указывает на то, что модуль является на 99% нормальным.

2. Целостность теста для определения: использование магазина для обеспечения схемы тестирования для подключения микроконтроллера 89c51, сгоревшего в магазине, для обеспечения программы шестигранных испытаний, А затем используйте серийный кабель для подключения компьютера, запустите серийный помощник на компьютере, Вы можете получить тестовую схему, выпущенную из отчета чтения, чтение является нормальным, указывая, что модуль является нормальным. См. Таблицу испытаний ниже.

Рабочее напряжение модуля: 4,8-5,5 В

Типичный ток 1.6ма

Объем: длина 2,9 см * ширина 1,7 см * высота 0,4 см

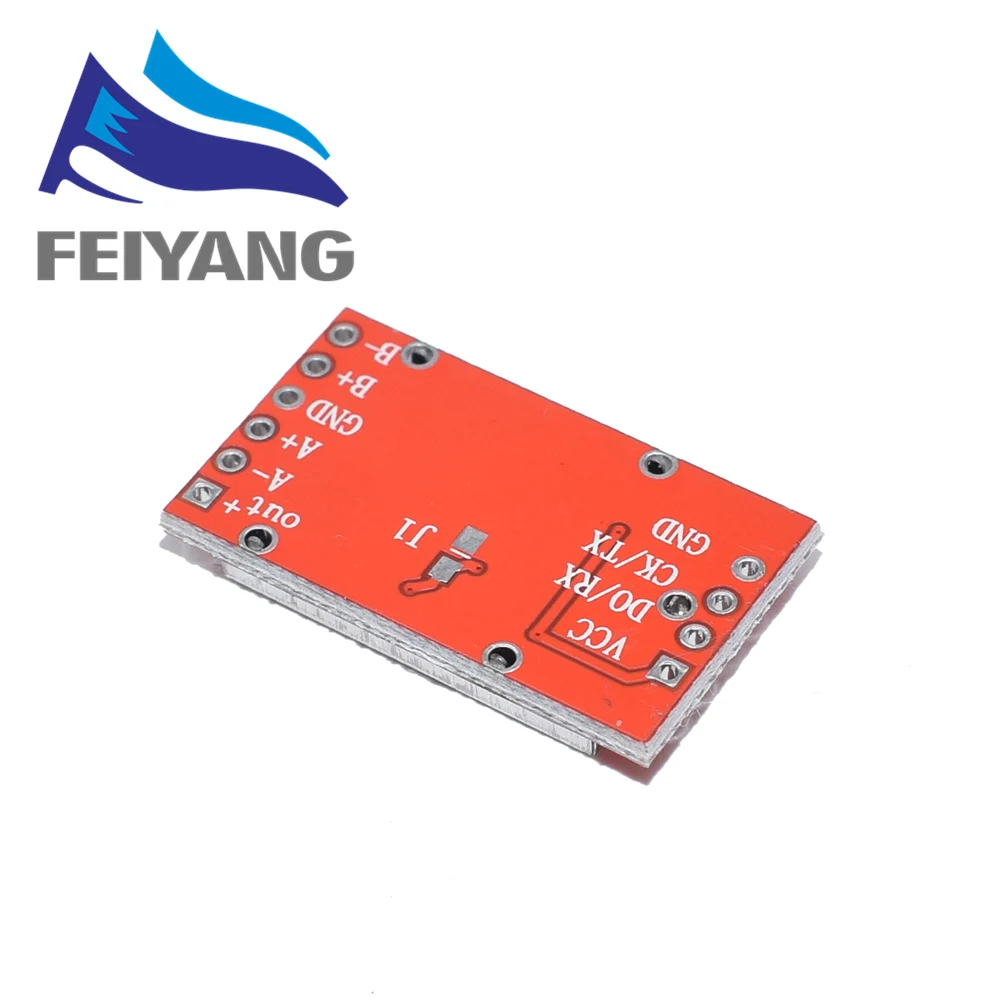

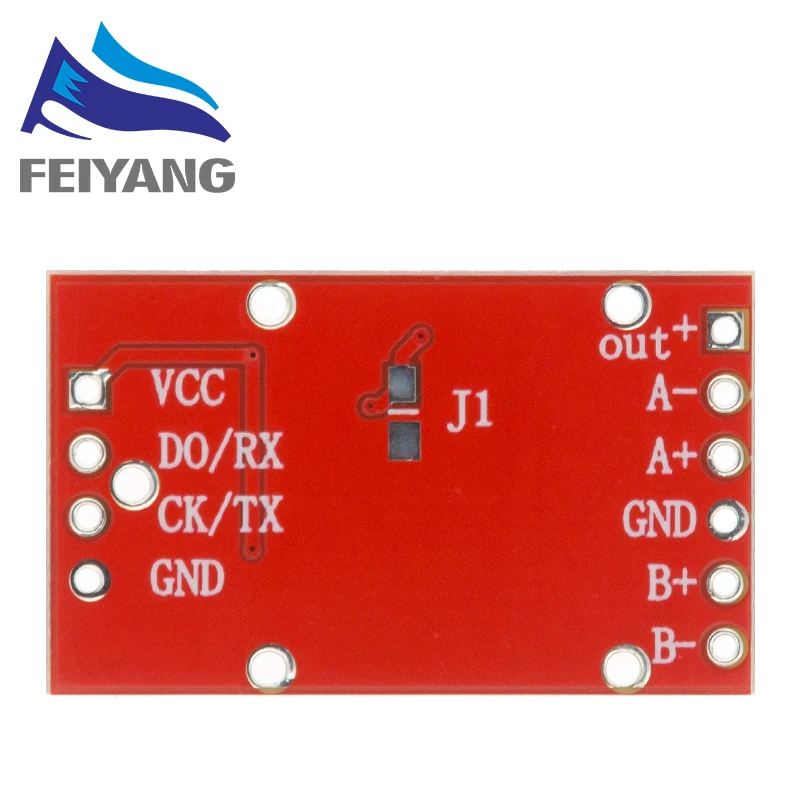

J1 джемпер за модулем HX711 чип скорость вывода данных 80 Гц/10 Гц выбор. j1Open circuit, скорость выхода 80 Гц, что 80 в секунду преобразования, J1 короткий, скорость выхода 10 Гц.

Основные характеристики модуля:

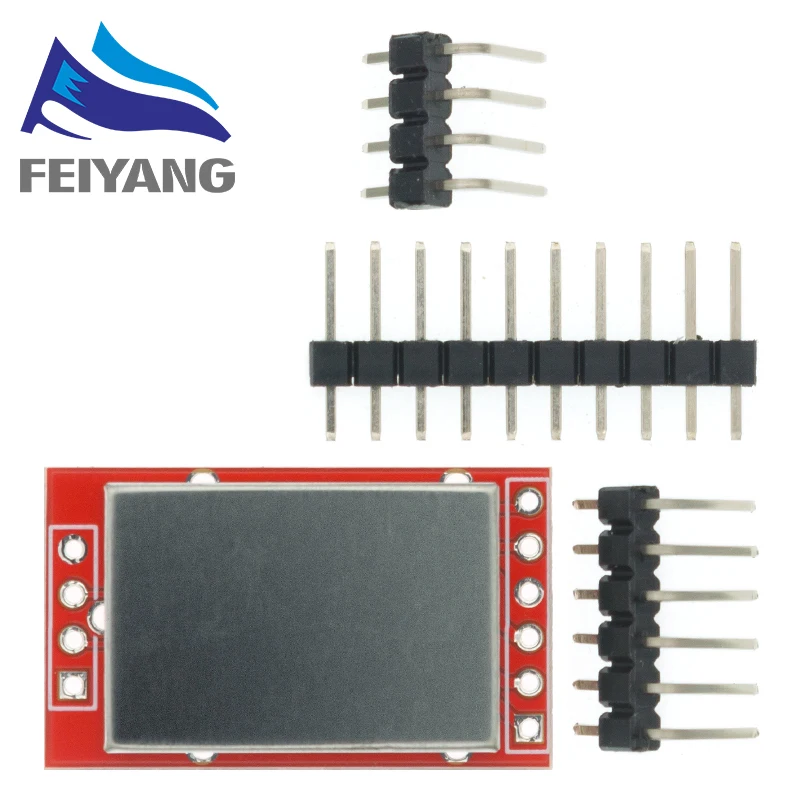

● С Металлическим экраном, сильной защитой от помех, резервным ЦП (STC15F104) расположение, самообновляемая вторичная разработка. ● Два выбираемых дифференциальных входа ● Программируемые усилители с низким уровнем шума на микросхеме с возможностью выбора размеров 32, 64 и 128 ● Схема регулятора напряжения на чипе может быть непосредственно к внешнему датчику и преобразователю чипа A/D для обеспечения мощности ● Часовой осциллятор на чипе без каких-либо внешних устройств, при необходимости, также можно использовать внешний кристалл или часы ● Питание от автоматической схемы сброса ● Простое цифровое управление и серийная связь: Все контрольные входы ПИН-кода, чип-регистр без программирования ● 10 Гц или 80 Гц Выходная скорость передачи данных может быть выбрана ● Синхронное подавление помех источника питания 50 Гц и 60 Гц ● Энергопотребление (включая цепь электропитания): Типичный Рабочий ток:  ● Диапазон рабочего напряжения: 2,6 ~ 5,5 В ● Диапазон рабочих температур:-20 ~ + 85 °
