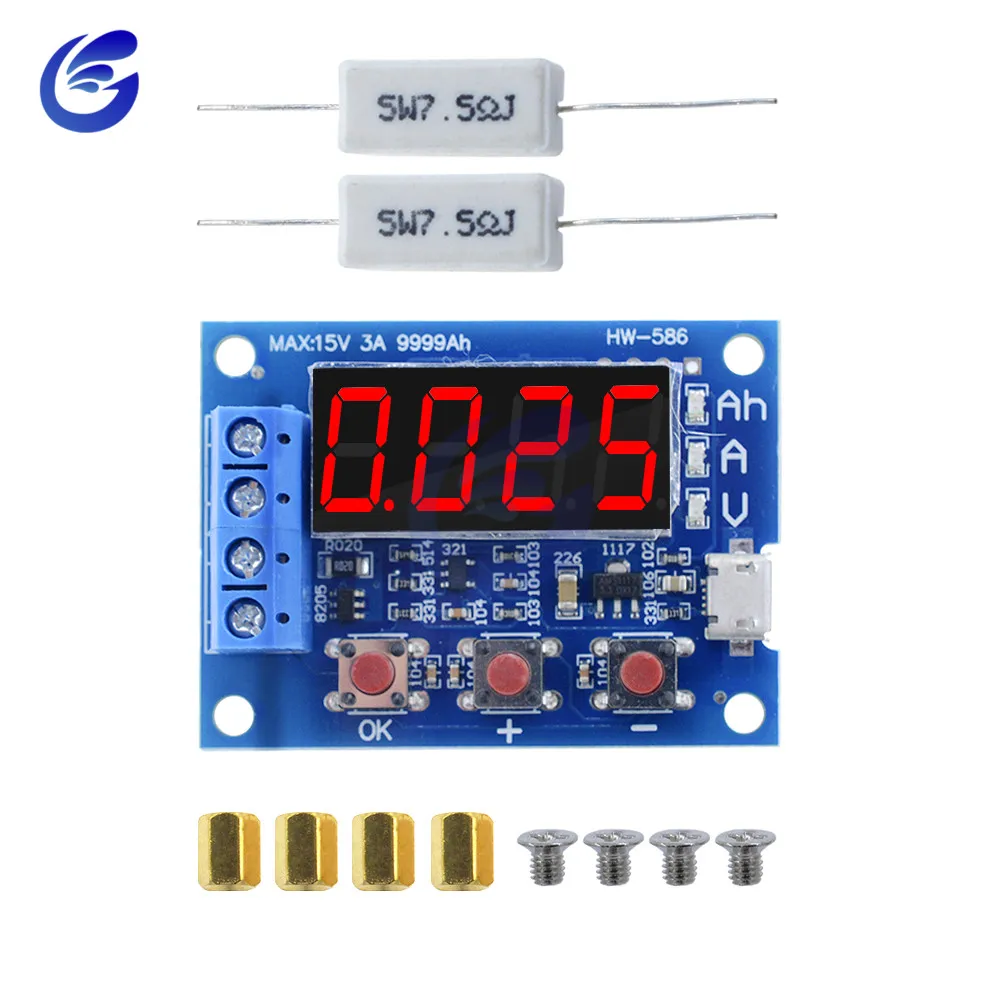

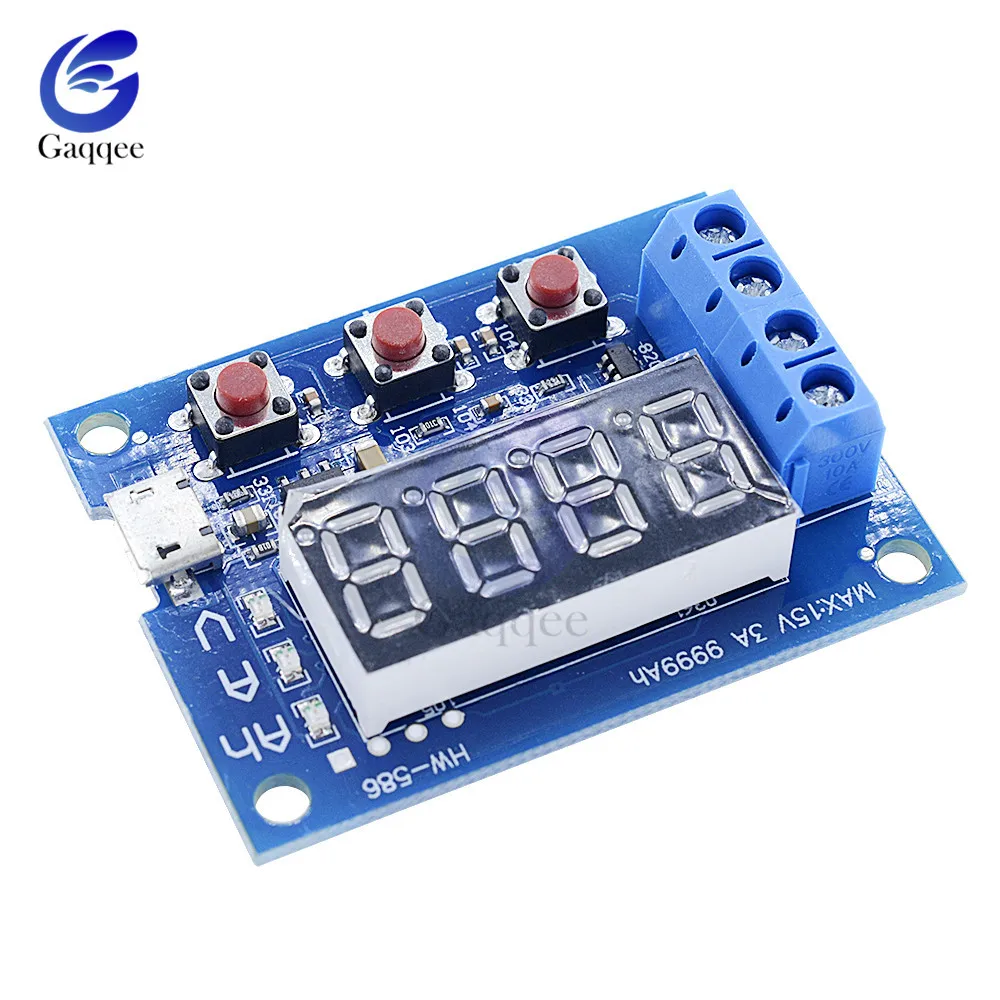

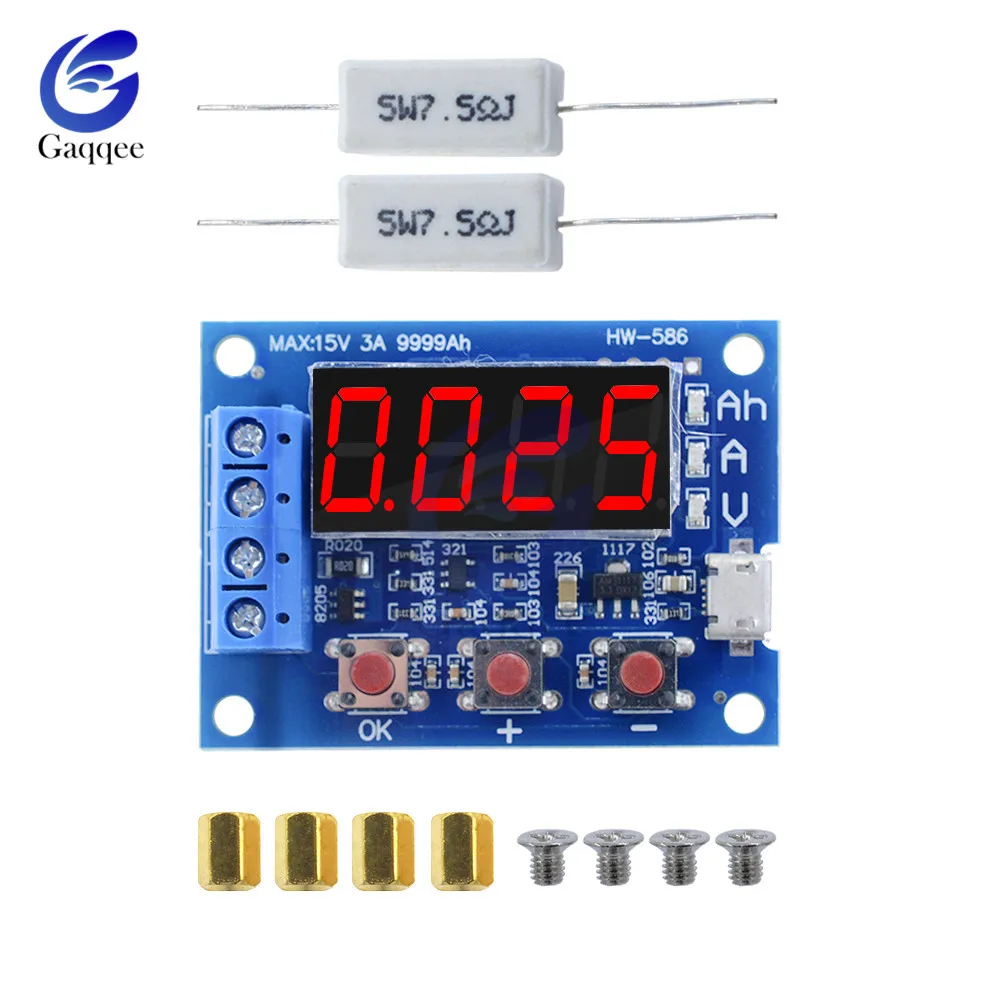

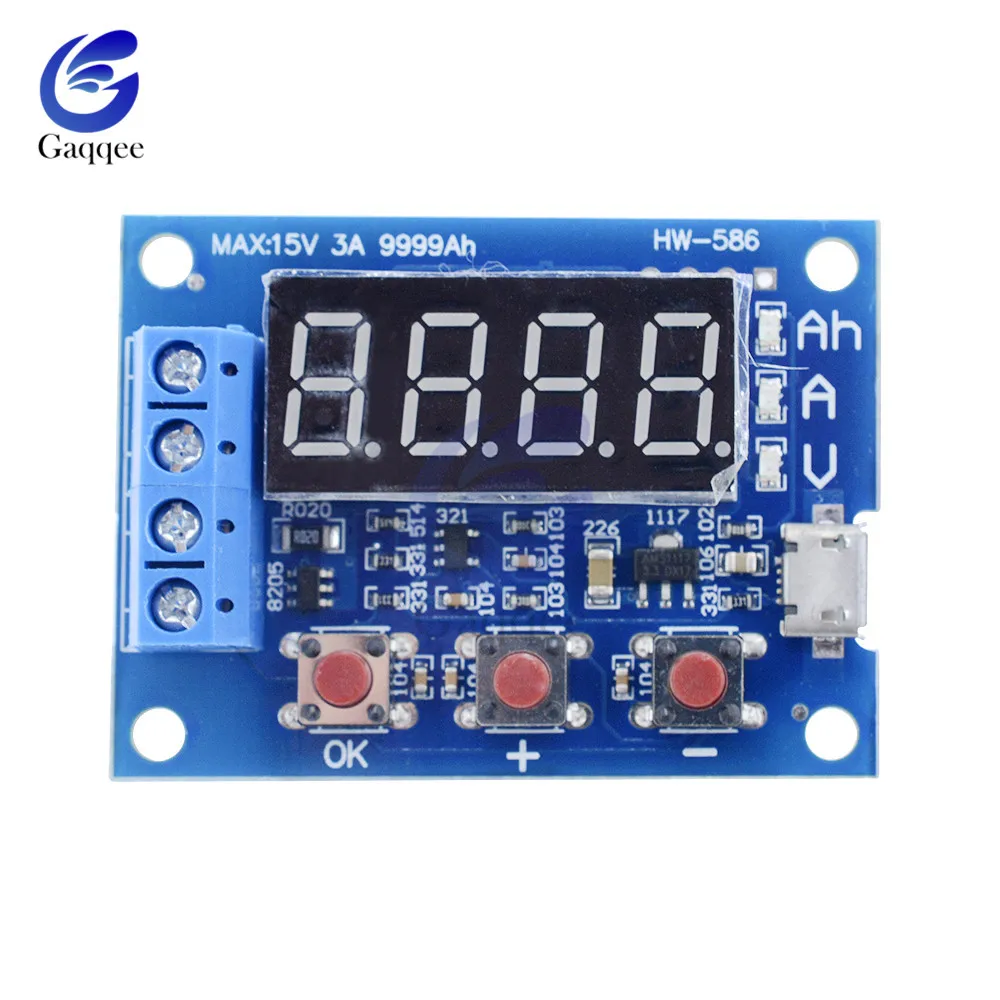

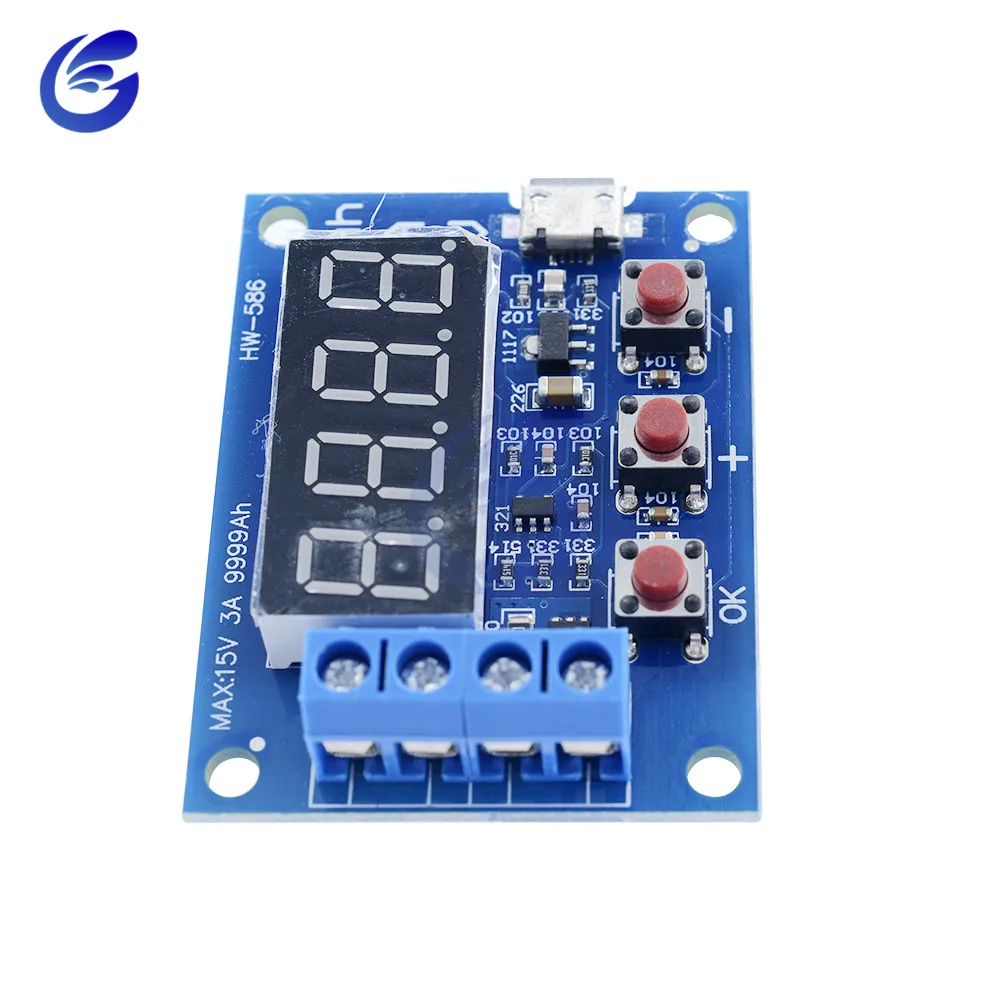

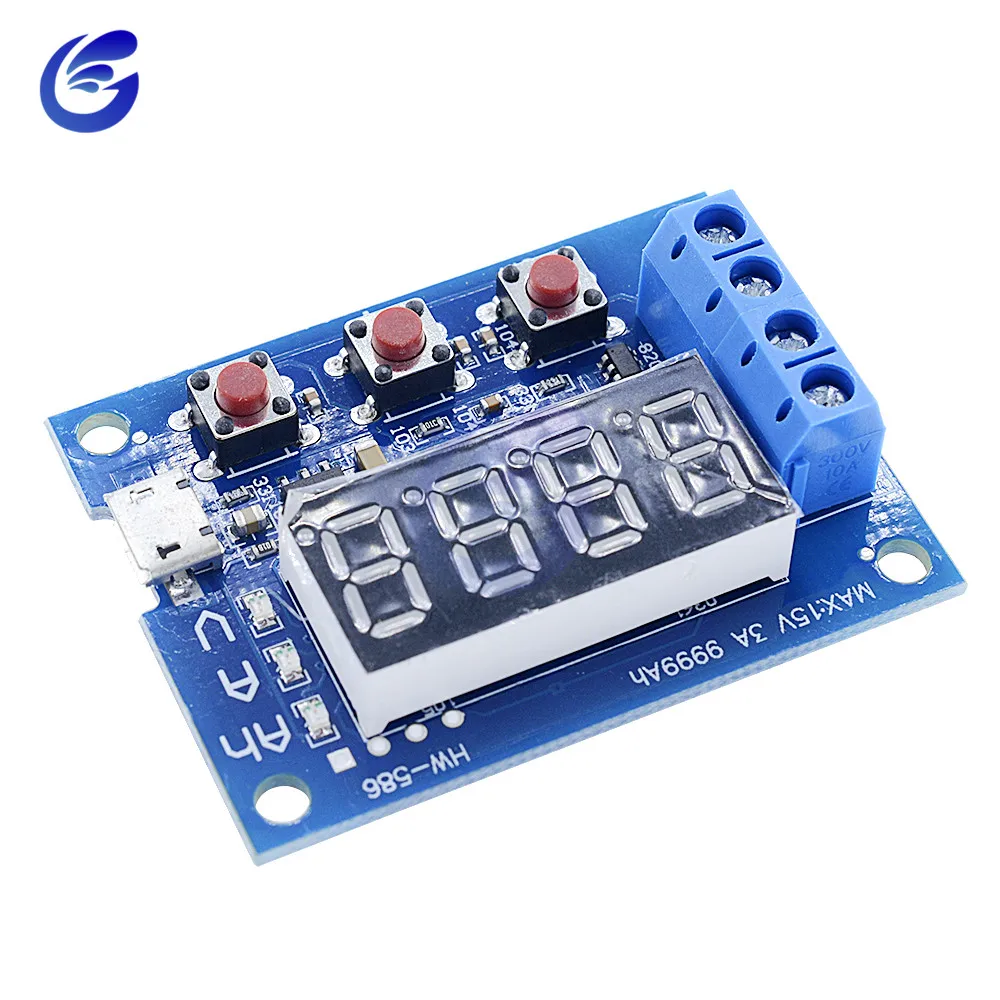

Тестер емкости литий-ионных аккумуляторов HW-586, измеритель сопротивления, свинцово-кислотных измеритель емкости аккумулятора, 1,2 в, 12 В, 18650

100% Новинка и высокое качество

Материал: электрические компоненты

Цвет: см. Изображения

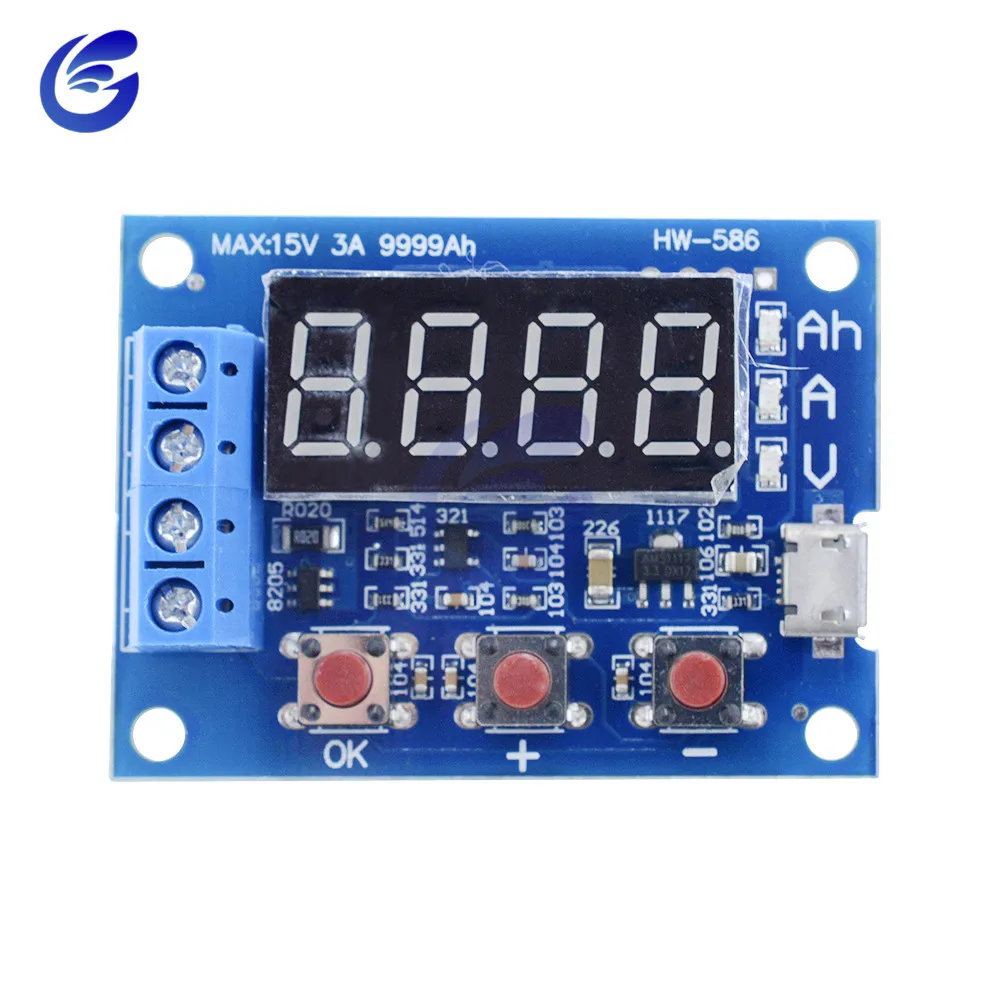

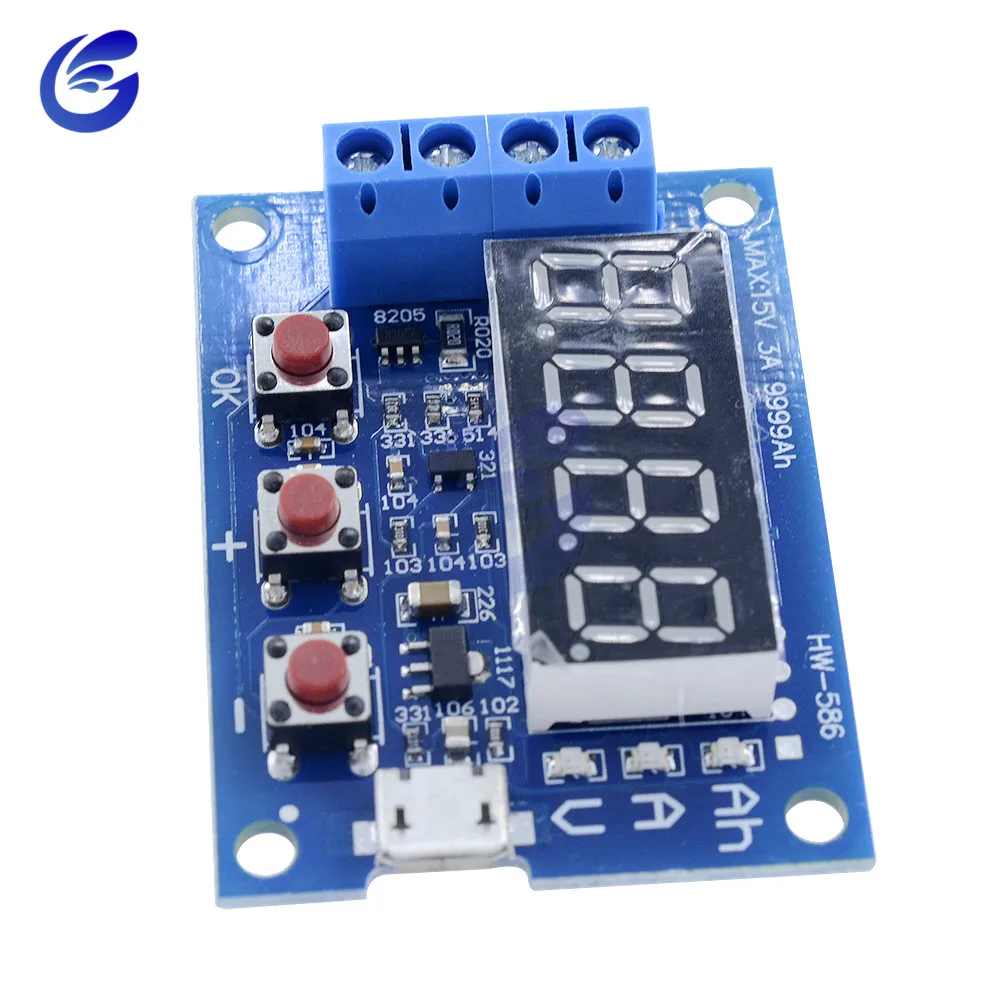

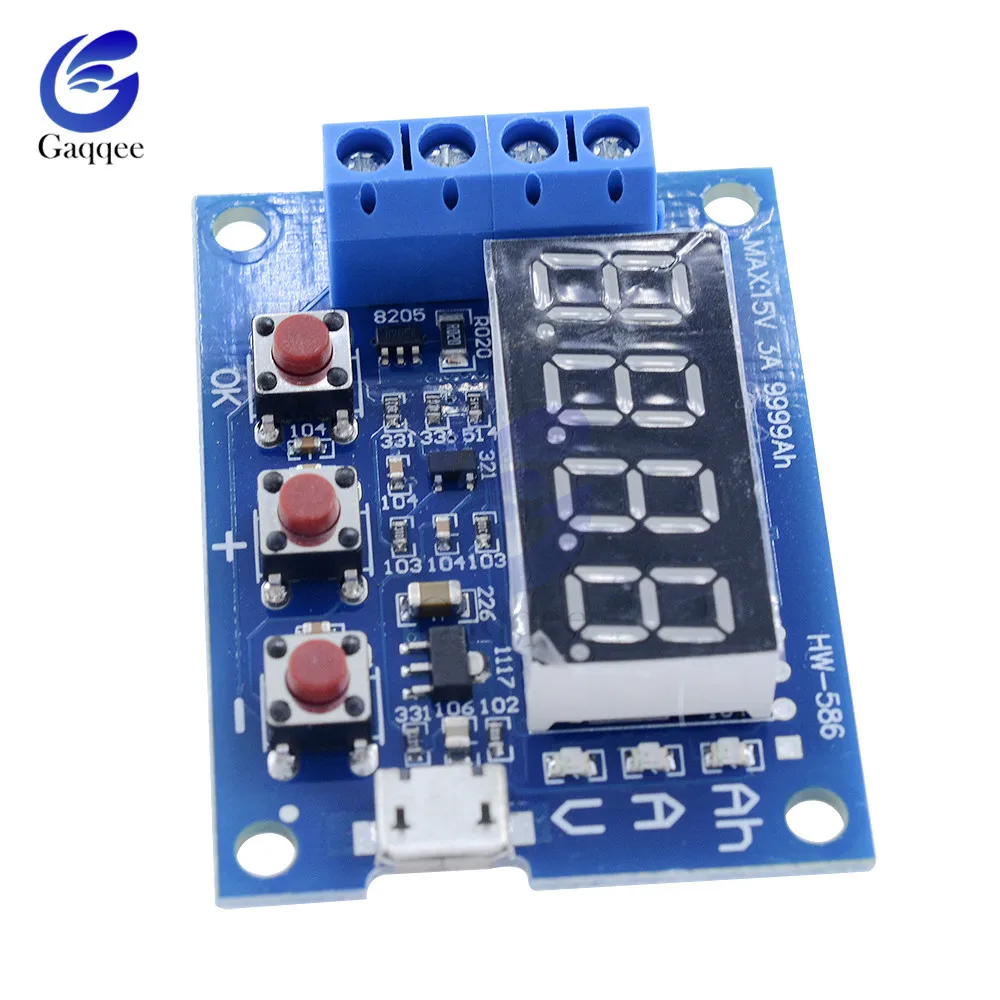

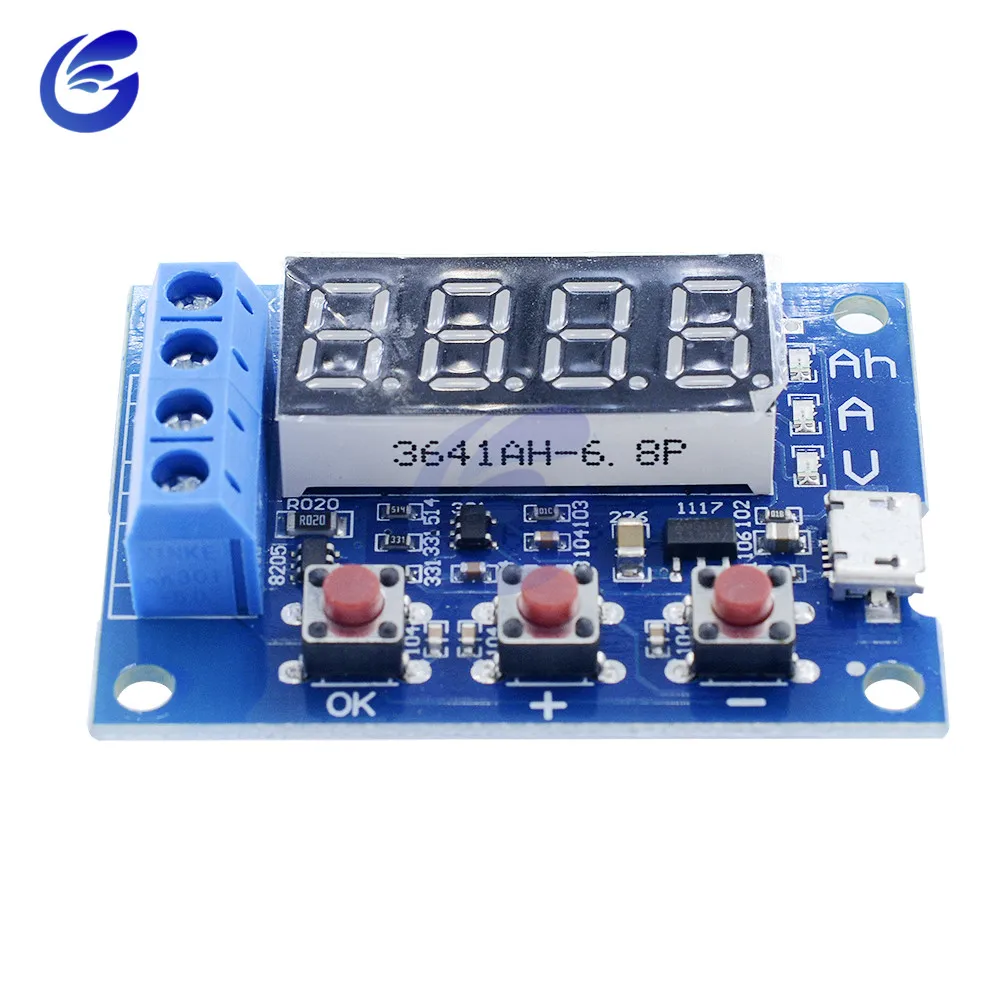

HW-586 тестер емкости аккумулятора Тип разряда 1,2-12 в Внешняя емкость аккумулятора и другие тесты 18650

Инструменты, одна функция, контроль нагрузки и получение в реальном времени интегрированных результатов разряда тока

Максимальная поддержка 15V 3A разряжается через напряжение разряда и ток, сам не разряжается

Статистика максимальной емкости, поддержка 9999 Ач (9999000 мАч)

Автоматически определяет и разрабатывает соответствующее напряжение выхода батареи, также можно отрегулировать вручную

Характеристики:

Напряжение питания: DC4.5-6V (разъем micro USB)

Рабочий ток: менее 70 мА

Разрядное напряжение: разрешение 1,00 V-15,00 V 0,01 V

Диапазон конечного напряжения: 0,5-11,0 в

Поддерживается током: разрешение 3.000A 0.001A

Максимальная погрешность измерения напряжения: 1% + 0,02 в

Максимальная погрешность измерения тока: 1.5% +-0,008a

Максимальный диапазон емкости батареи: 9999 Ач (1 Ач = 1000 мАч) большее значение, переключая десятичную точку на переключение, когда дисплей меньше 10 Ач X.XXX, как показано выше для достижения 10Ah XX.XX и так далее.

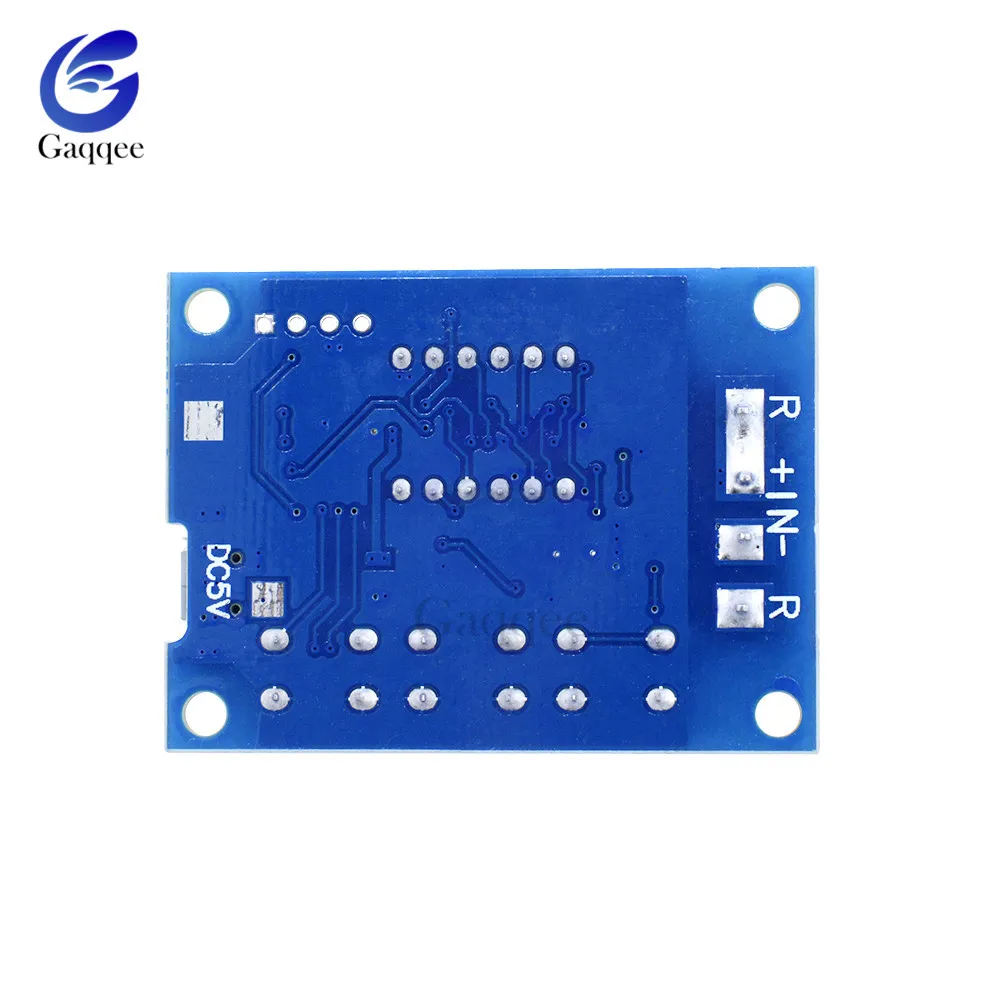

Размер платы: 50ммх37мм

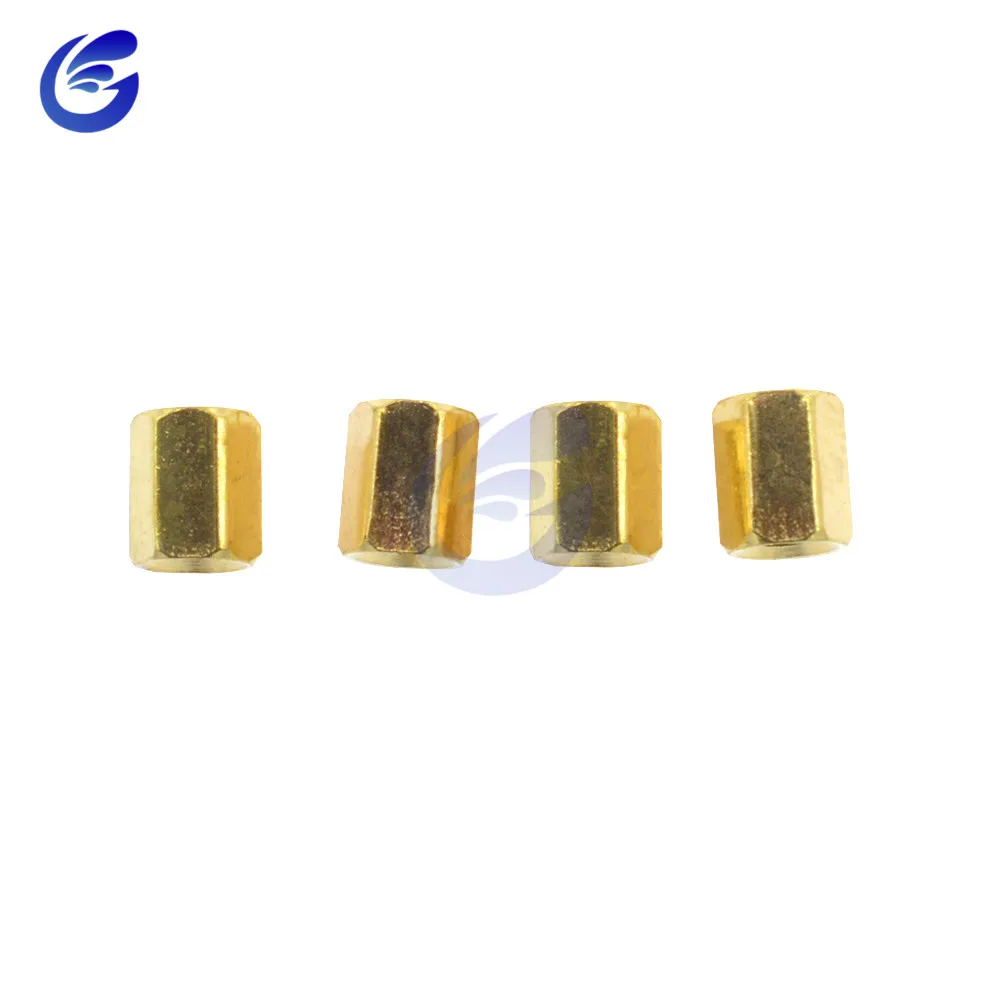

Готовый размер: 50 мм X 37 мм X 17 мм (Длина X Ширина X Высота Максимальный размер положения, содержит медную высоту стопы)

Инструкции:

1. Первый тест должен быть полностью заряжен аккумулятор.

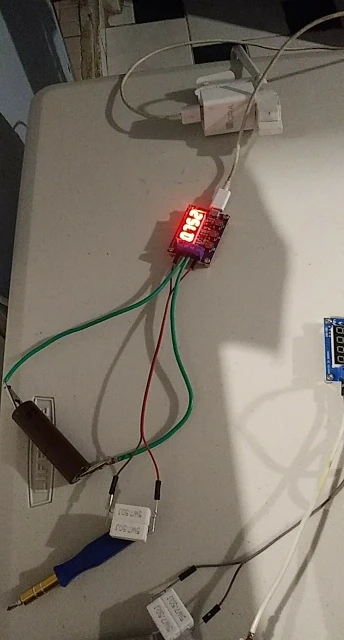

2. Подключите батарею для тестирования положительным на положительный вход, отрицательный вход к отрицательному, не может быть обращен вспять (при развороте нагрузки может повредить цепь)! Нагрузка, подключенная к выходу положительного и отрицательного выхода, для работы через тестер блок питания micro USB (нет в наличии настольного компьютера или ноутбука с питанием от USB), затем напряжение батареи.

3. Для проведения теста прямого запуска требуется всего одно нажатие кнопки «ок», тестер может автоматически вырабатывать соответствующее конечное напряжение батареи полного заряда и начнет мигать после теста три раза. Необходимо разработать искусственное прерывающее напряжение только тогда, когда отображение напряжения батареи отображается нажатием кнопок "+" или "-" для изменения отображения напряжения прерывания, начинающегося с P, за репрезентативным разрешением напряжения 0,1 V, настроить после нажатия на кнопку "ОК" начать тестирование.

4. После начала тестирования тестер будет контролировать нагрузку электронного переключателя включена, результаты теста показывают, что процесс будет выпускать Емкость (Ач), ток разряда тока (а) И напряжение батареи (в) между колесом было. Когда напряжение батареи достигает установленного отключаемого напряжения, управление нагрузкой выключает тестер. Данные на дисплее остаются в емкости (Ач) и выше, а соответствующий индикатор быстро мигает вместе, теперь отображает фактическую емкость батареи при разряде, о нажатии «ОК» для завершения мигания позволяет стабильно отображать данные, Нажмите еще раз кнопку «ок», чтобы вернуться в состояние включения, и вы можете просто заменить батарею, протестировав следующую секцию ......

Коды ошибок и их значения:

Ошибка 1: напряжение батареи выше 15 в

Err2: напряжение батареи ниже, чем напряжение прерывания

Err3: батарея не может позволить себе нагрузить или разрядить ток линии слишком большое сопротивление

Err4: Перегрузка по току (ток превышает 3,1 A)

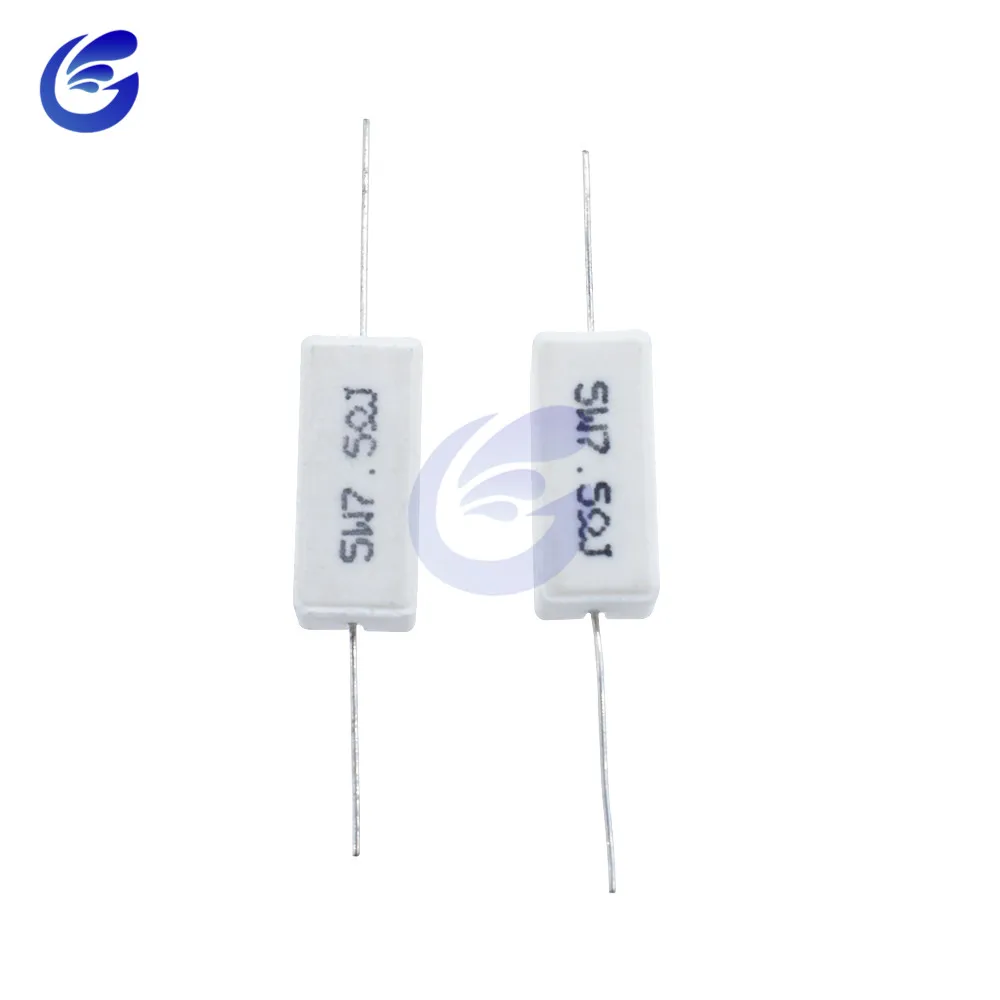

Примечание: Используйте сопротивление процесса разряда, резистивная нагрузка будет серьезно нагреваться, пожалуйста, обратите внимание на безопасность!

Это напряжение цепи для повышения точности измерения, специально разработанное смещение постоянного тока, когда на клемме ничего не отображается, то небольшое напряжение не влияет на фактическое измерение, если вы сокращаете Входные клеммы (абсолютное значение 0 В), будет отображаться 0

Без розничной упаковки

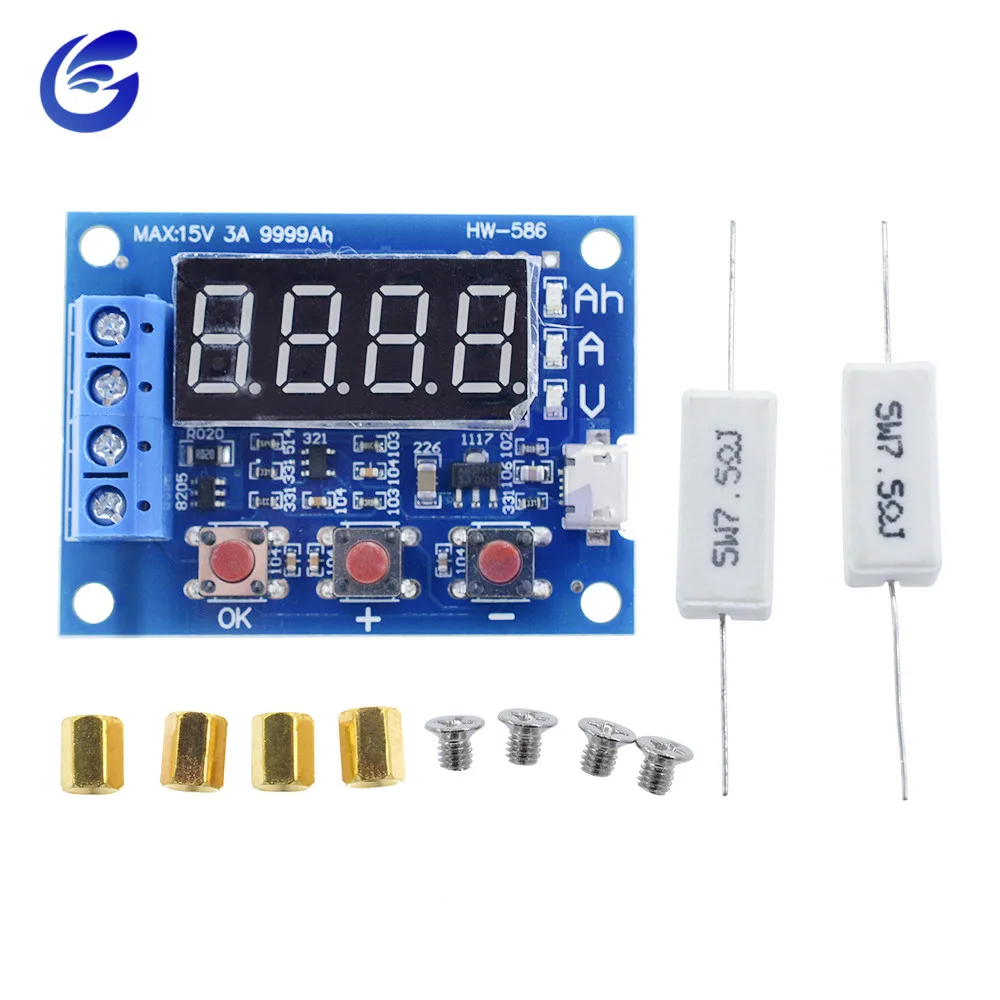

Количество: 1 шт.

Примечание: Из-за различий между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!
