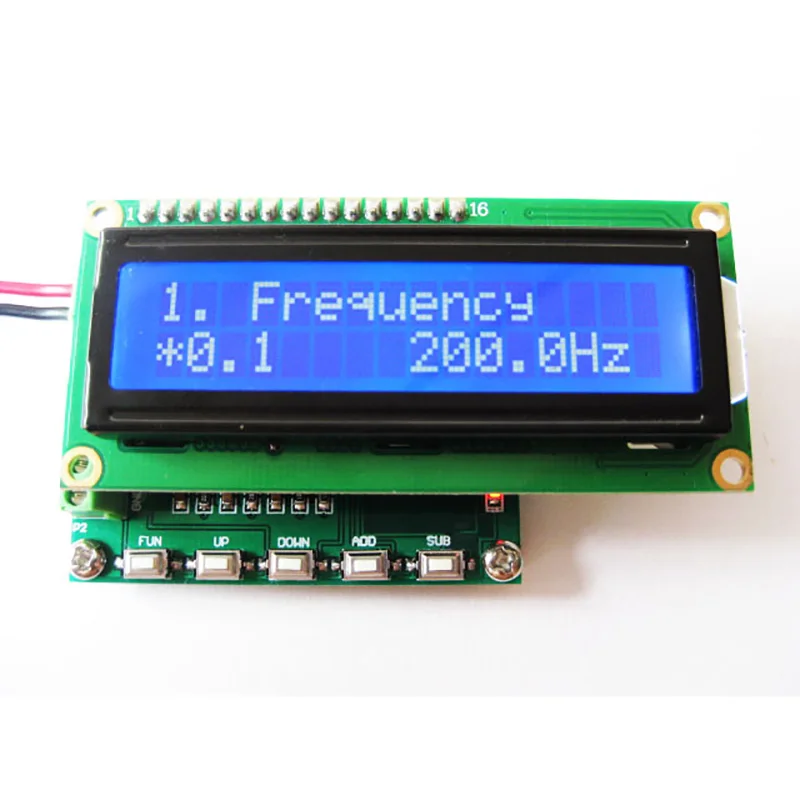

Новый Регулируемый 3-фазный синусоидальный сигнал генератор 0,1 Гц до 2000 Гц Выход модуль частоты 0-360 градусов амплитуда управляемой

Новая версия Регулируемый трехфазный синусоидальный генератор сигналов 0,1 до 2000 Гц синусоидальный выходной модуль генерации сигнала

Типичные приложения

-3 фазы синусоида выход сигнала.

-0,1 до 2 кГц синусоида выход моделирование.

-Используется в качестве генератора сигналов частоты.

Технические параметры

Условия

Описание

Выходная частота

0,1-2000 Гц

Точность вывода

0,1 Гц

Диапазон регулировки фаз

0-360 градусов

Точность фазовой регулировки

1 градус

Амплитуда сигнала

1-5VDC, Макс 5.0Vp-p

Режим проводки

Клеммная колодка

Рабочее напряжение источника питания

7-12VDC

Рабочий ток

<50 мА

Рабочая температура

От-10 до + 50 ℃, 85% R.H. без конденсации

Температура хранения

От-20 до + 65 ℃, 85% R.H. без конденсации

Размеры

56x45x20мм

Описание функции кнопки

Код кнопки

Описание

Забавный

Функциональный ключ

Вверх

Предыдущая страница

Двон

Следующая страница

Добавить

Добавить ключ

Суб

Ключ вычитания

Описание терминала

Код терминала No

Описание

VDC

7-12 в рабочий источник питания +

GND

7-12 в рабочий источник питания-

Q3

С-фазный сигнал на выходе

Q2

Выход B-phase сигнала

Q1

Выход сигнала A-phase

GND

Наземный

Инструкции по эксплуатации

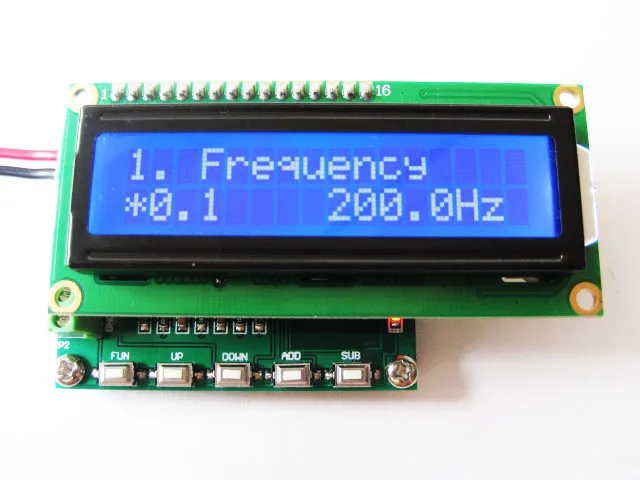

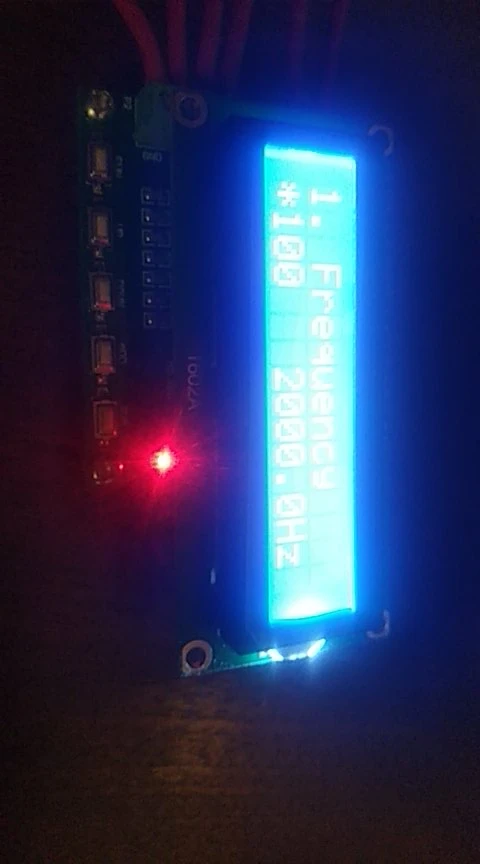

1. Установка выходной частоты

ЖК-дисплей

Первая линия: "1. Частота"

Вторая линия: "* 1 100,0 Гц"

Кнопка работы:

Добавить: Выберите параметры, которые необходимо задать/Нажмите, чтобы сохранить параметры.

SUB: добавить ключ

Длина: вычитание ключа

2. Установите трехфазное выходное напряжение сигнала

ЖК-дисплей:

Первая линия: "2. Выходное напряжение"Вторая линия: "60n"

Кнопка работы:

Добавить: добавить ключ

SUB: вычитание ключа

4. Установка А и В фазового сигнала фазового различия (фаза а в качестве исходной точки)

ЖК-дисплей:

Первая линия: "2.A->B фаза"Вторая линия: "120C'"

Кнопка работы:

Добавить: добавить ключ

SUB: вычитание ключа

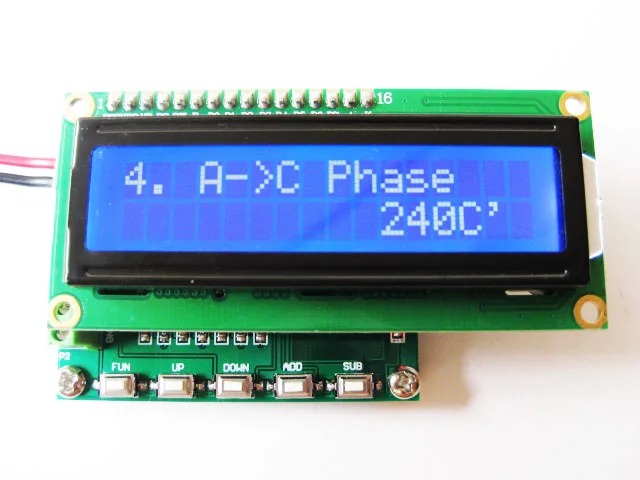

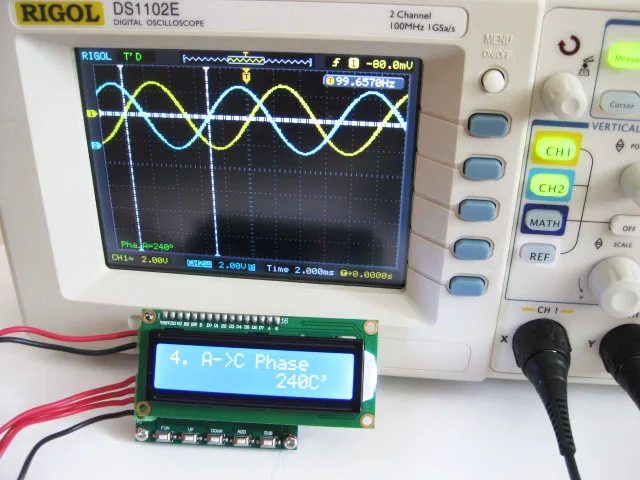

4. Установка фазового сигнала A и C (фаза A в качестве исходной точки)

ЖК-дисплей:

Первая линия: "4.A->C фаза"

Вторая линия: "1 240C'"

Кнопка работы:

Добавить: добавить ключ

SUB: вычитание ключа

4. Фильтрация вывода ВКЛ/ВЫКЛ

Первая линия: "4. Набор фильтров"Вторая линия: «фильтр = ON»

Кнопка работы:

Добавить: вкл/выклПримечание: (1) Вкл.: подключение к фильтрующей емкости к выходному терминалу, выходному сигналу синусоидальной волны.

(2) Выключение: Не подключайте к фильтрующей емкости, выходному PWM сигналу.

BRIGHTWIN HS380 трехфазный синусоидальный генератор сигналов посылка в том числе:

1 шт х Оригинальный HS380 3-фазный синусоидального сигнала Генератор сигналов модуль

1 комплект x профессиональное руководство пользователя.
