Описание:

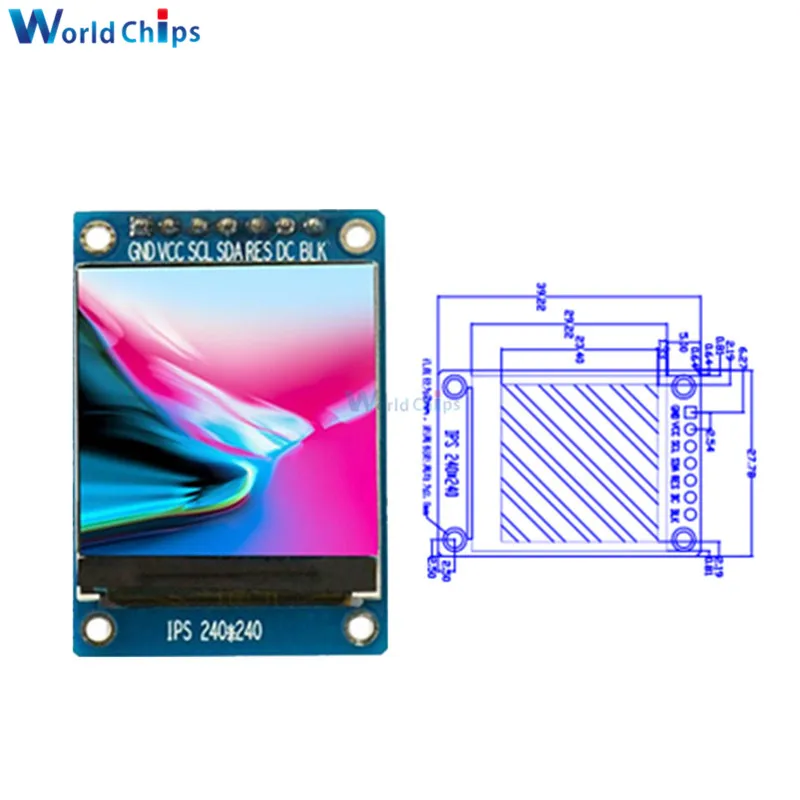

1,3 дюймов IPS HD TFT ST7789 Водительская подушка безопасности 240*240 SPI Связь 3,3 V Напряжение SPI Интерфейс полный Цвет ЖК-дисплей OLED Дисплей
1. Особенности
Размер 1,3 дюйма
Режим отображения обычно черный IPS
Графический Формат дисплея 240RGB * 240 точечная матрица
Интерфейс SPI для ввода данных
Привод IC ST7789VW
Мерный контур 27,78 (Ш) * 39,22 (В) * 3,0 +/-0,1 (Т) мм
Разрешение 240RGB * 240 точек
Активная площадь ЖК-дисплея 23,4 (Ш) * 23,4 (В)
Точка шаг 0,0975 (H) x 0,0975 (V) мм
Направление просмотра всех видов
Рабочая температура-20 ~ 70 °C
2. Описание штифта:
Описание штифта без символа
1 GND Земля
2 VCC Мощность 3,3 V
3 SCL серийный штырь часов.
4 SDA последовательный ввод данных
5 Reset pin
Этот штырь является сигнальным входом сброса. Когда штырь низкий, инициализация чипа
Выполнено. Держите этот штифт на высоком уровне во время нормальной работы.
6 данных постоянного тока/управления командой
7 BLK контрольный штырь подсветки

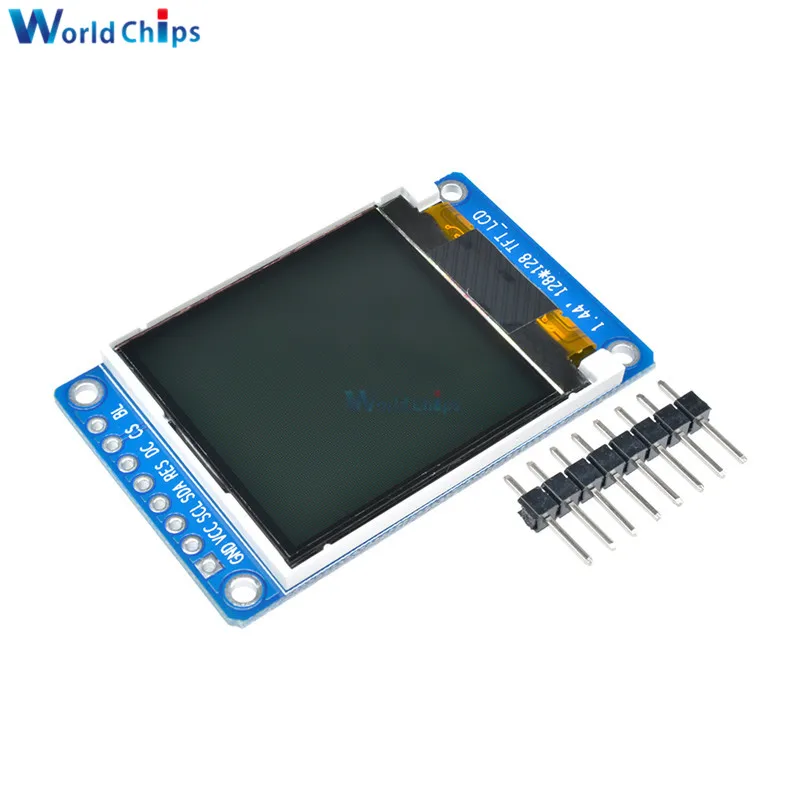

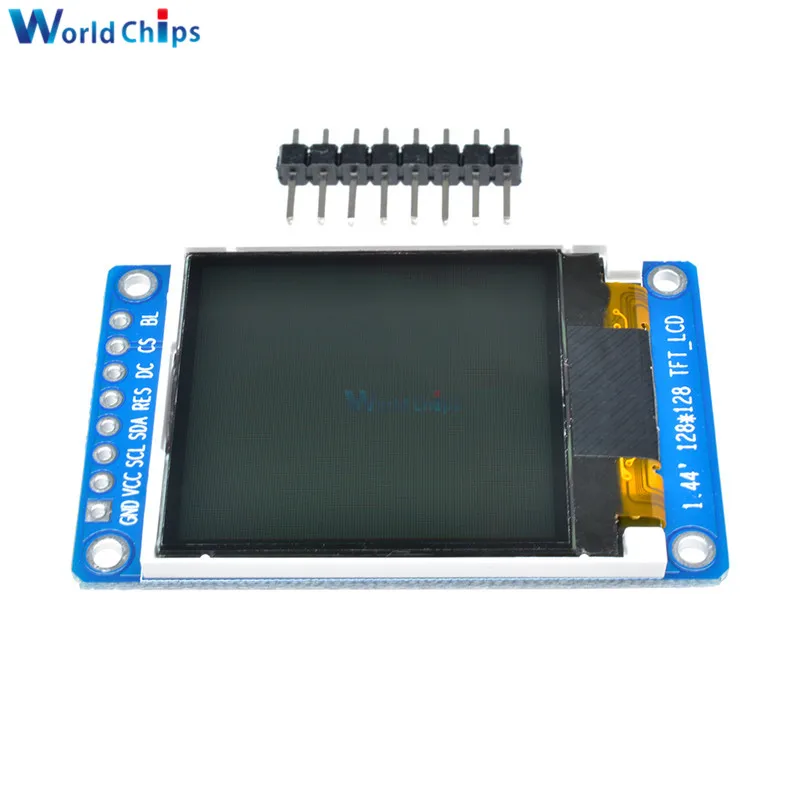

Новое поступление 1,44 "дюймовый серийный 128x128 128*128 65K SPI полноцветный TFT ЖК-дисплей модуль платы заменить OLED
ЖК-панель: CPT
Драйвер IC : ST7735S
Разрешение: 128 * RGBX128
Штифты: 8 штифтов (последовательный интерфейс SPI)
PIN ноги интервал: 2,54 мм
Режим подключения: иглы в ряд
3V3: 3,3 В Потребляемая мощность
GND: система связи с заземлением
SDI: ввод данных SPI
SCL : spi вход сигнала часов
CS: чип spi выберите входной сигнал
RST: сброс
RS: выбор входного сигнала команды/передачи данных
BLK: вход сигнала управления подсветкой

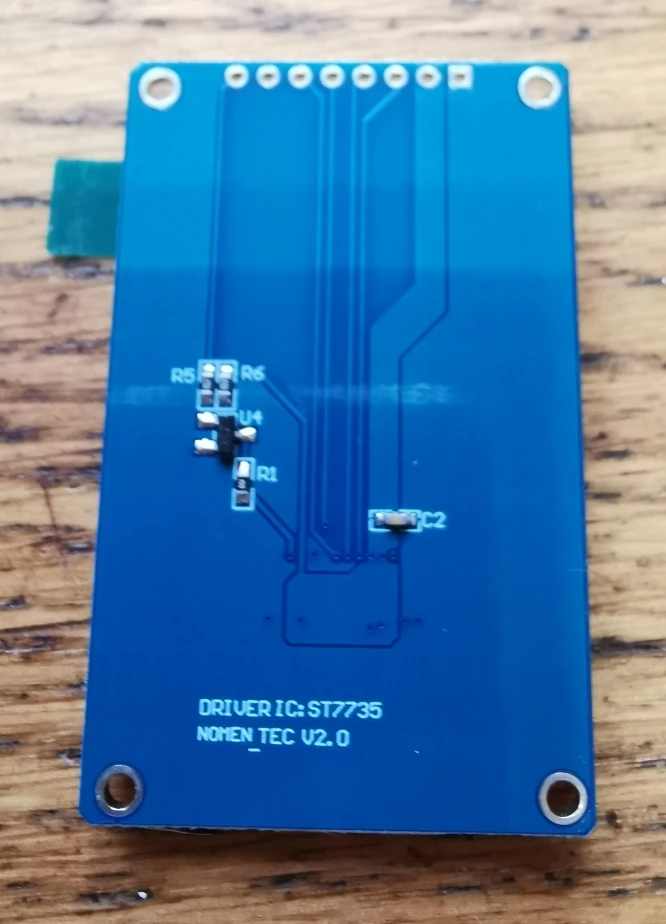

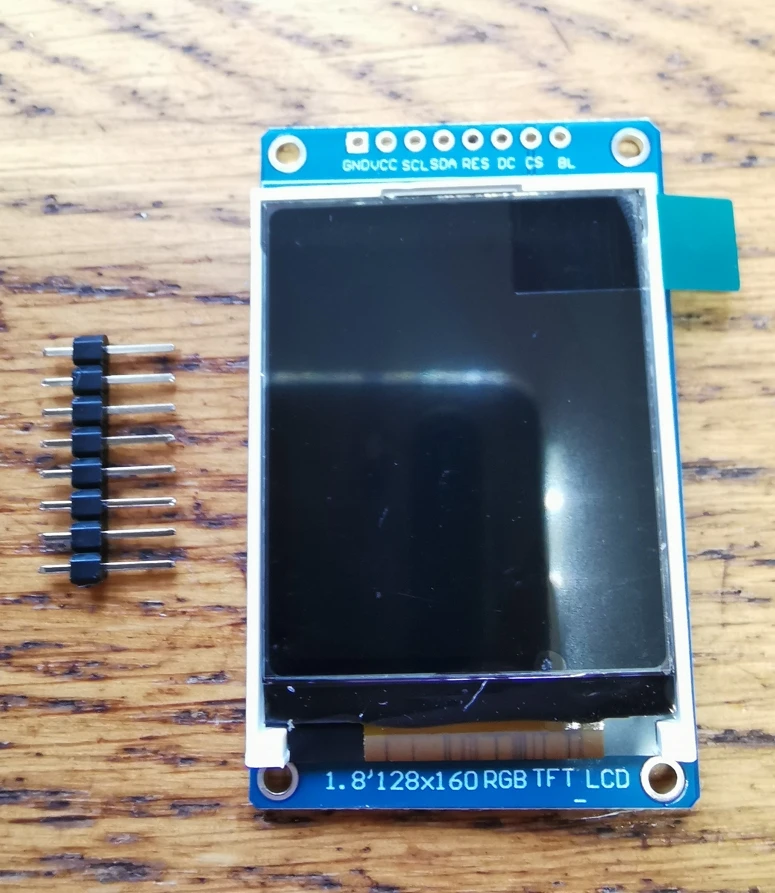

Новое поступление 1,8 "дюймовый полноцветный 128x160 128*160 SPI полноцветный TFT ЖК-дисплей модуль платы заменить OLED
Разрешение 128 * RGB * 160
Штифты: 8 штифтов (последовательный интерфейс SPI)
PIN ноги интервал: 2,54 мм
Режим подключения: иглы в ряд
GND: система связи с заземлением
VCC: источник питания
SDA: ввод данных SPI
SCL : spi вход сигнала часов
CS: чип spi выберите входной сигнал
RST: сброс
RS: выбор входного сигнала команды/передачи данных
BLK: вход сигнала управления подсветкой

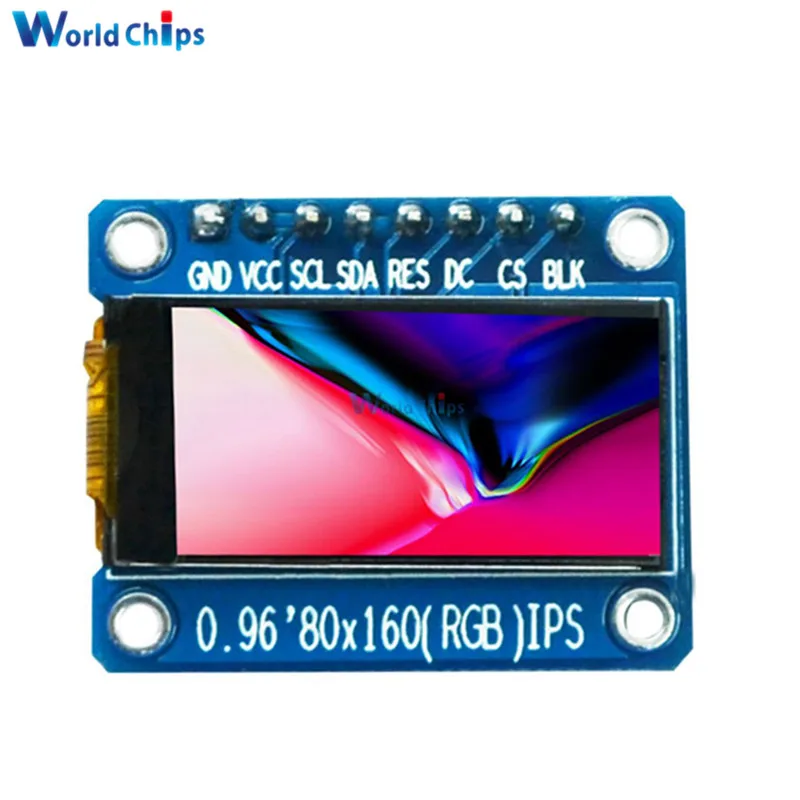

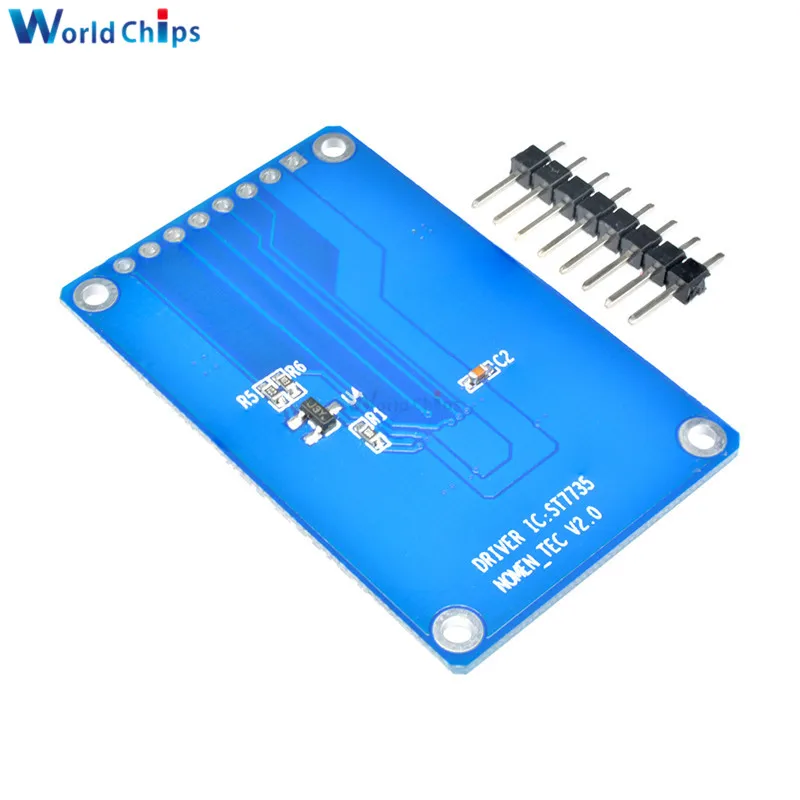

1 шт. IPS 0,96 дюймов 7P SPI HD 65K полноцветный OLED модуль ST7735 Привод IC 80*160 80x160
1. Размер ЖК-дисплея: 0,96 дюйма
2. Размер точечной матрицы: 80*160 (направление дисплея можно регулировать, горизонтальный экран и вертикальный экран в порядке)
3. Цвет ЖК-дисплея: 65K полный цвет
4. Аппаратный интерфейс: SPI интерфейс
5. IC драйвера: ST7735
6. Рабочая температура: -20 - 70
8. Рабочая Питание: 3,3 V
9. Контактный номер: 13PIN
10. Дисплей площадь: 10,8*21,696 мм
11. Размер: 13,3*27,95 мм
12 направление обзора: полный угол обзора (IPS)
1 GND
2 VCC (3,3-5 v)
3 SCL (SPI clock line)
4 SDA (SPI кабель для передачи данных)
5 RES
6 DC
7 BLCK
Посылка включает:
1 шт. x ЖК-дисплей модуль платы заменить OLED
