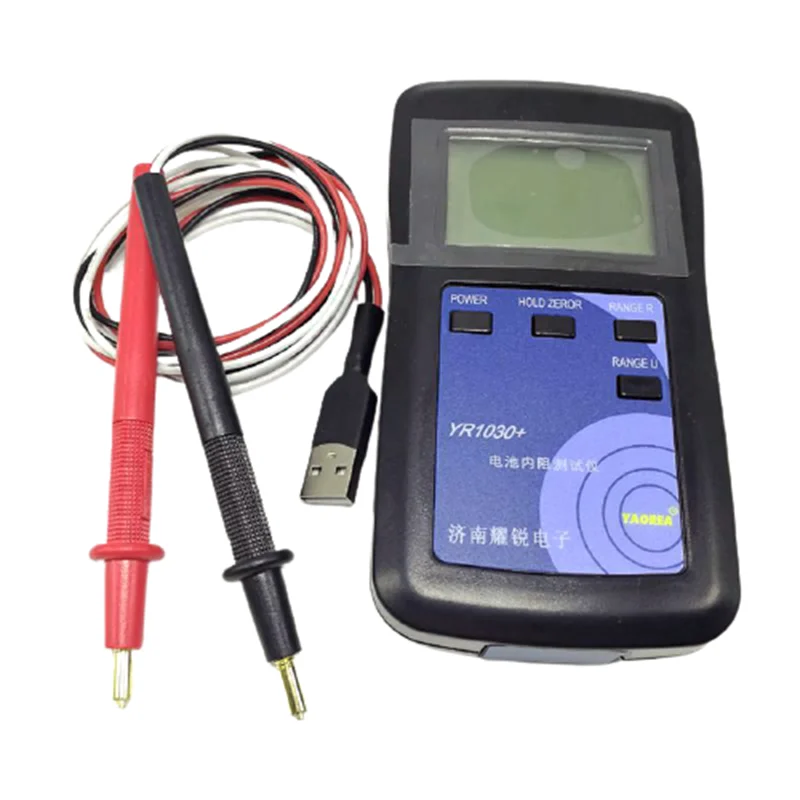

Усиленный измеритель внутреннего сопротивления YR1030, четыре провода, свинцово-кислотный никель, водород, щелочный

Производитель напрямую продает диапазон 0,00001 _-200 _ от 1 кГц переменного тока синусоидального аккумулятора внутреннего сопротивления истинного четырехпроводного. Он может измерять свинцово-кислотную, литий-ионную, литий-полимерную, литий-железную фосфат, щелочную, сухую батарею, никель-водород, никель-кадмиевый, кнопочную батарею, И т. Д. Функция senduseThe ZR имеет более высокую точность измерения внутреннего сопротивления ниже 5 миллиом. Из-за проблем с партиями могут быть небольшие различия в физических предметах и фотографиях, близкие, которые заботятся об этом, могут связаться со службой поддержки клиентов перед размещением заказа о 65

1. Примечание: 1. Напряжение постоянного тока не превышает 28 в может быть входным. -Входное напряжение переменного тока (2) измерение на входе (внутреннее сопротивление ниже 5 МЗ, длительное нажатие ключ до тех пор, пока ZR отображается, чтобы включить ZR режим, может улучшить точность малым внутренним сопротивлением.(3) Не разбирайте тестовую линию, держите красный и черный спиральный вместе и белый спиральный вместе при получении.

2. Источник питания: 5 В, 500 мА или выше зарядное устройство для мобильных телефонов Android

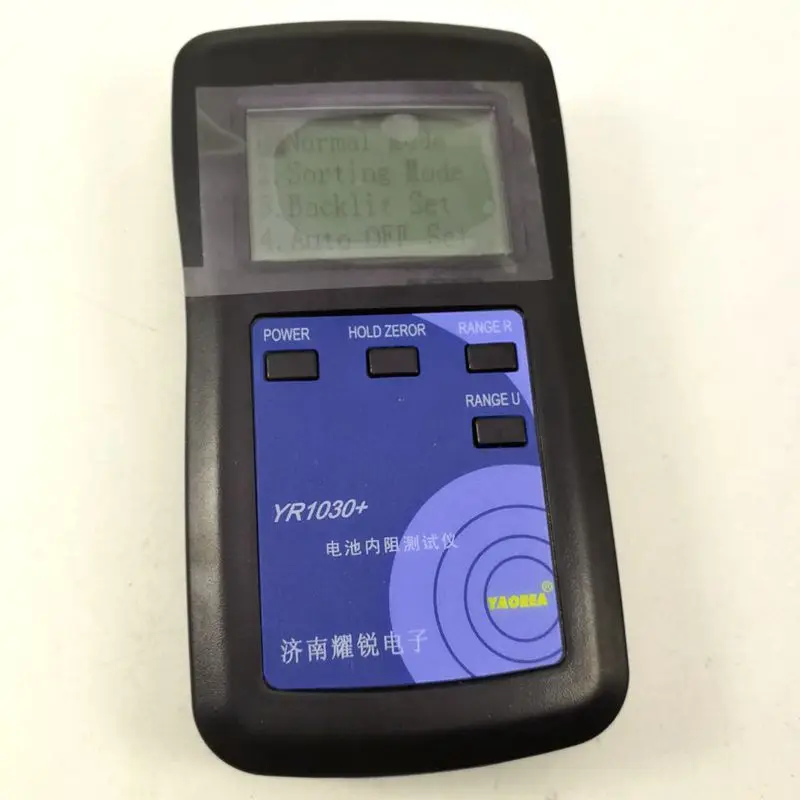

3. Клавиша питания: клавиша загрузки. Измерьте длину интерфейса, войдя в интерфейс отключения. Короткое нажатие, чтобы войти в меню.

4. Удерживающий ключ: короткое управление переключателем блокировки дисплея. Длительное нажатие переключателя режима ZR. Сохраните настройки меню.

5. Клавиша RANGE R: клавиша управления диапазоном сопротивления. Переместите меню вверх или добавьте управление.

Шесть диапазонов U ключ: клавиша управления диапазоном напряжения. Меню вниз или вниз.

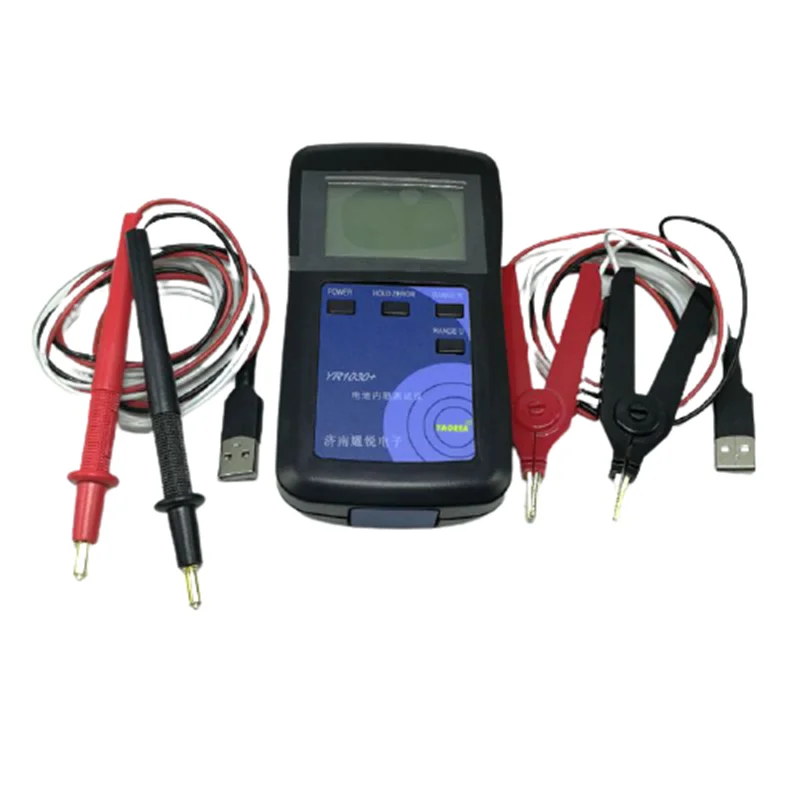

7. Использование тестовой линии Kelvin Ga: при измерении Батарей Зажим должен быть открыт. Между двумя металлическими пластинами каждого зажима не должно быть прямого контакта. Он должен быть в хорошем контакте с электродами батареи, в противном случае он не может быть измерен стабильно и точно.

8.18650 Батарейный отсек: во-первых, в соответствии с длиной аккумулятора, задний край подвижного кронштейна выровнен с шкалой длины, И затем отрицательные контакты сжимаются батареей и вставляются. Так что положительные и отрицательные полюсы не могут подвергать среднюю желтую иглу, в противном случае они не могут быть измерены стабильно и точно.

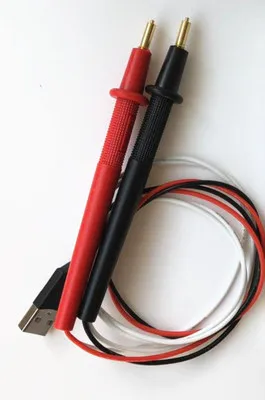

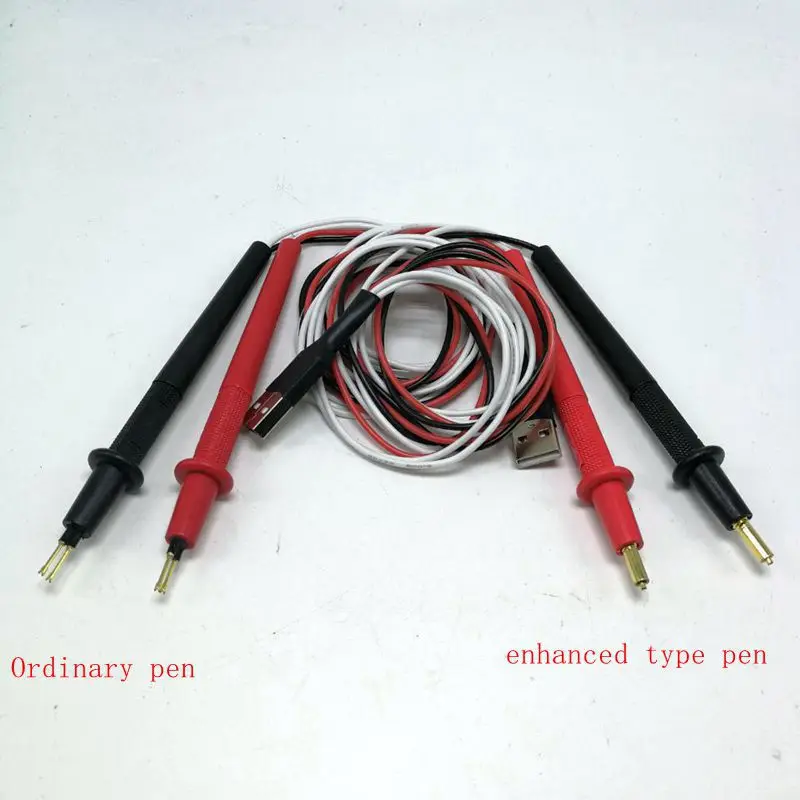

9. Использование измерительной линии зонда: Вертикальная батарея положительного и отрицательного давления полюса вниз зонда, сделать зонд усадочной части, и пусть оба зонда независимо и хорошо связаться с батареей. Убедитесь, что поверхность положительных и отрицательных электродов чистая, в противном случае плохой контакт не может быть измерен стабильно и точно.

Общие вопросы краткое описание классификации:

Как измерить небольшое внутреннее сопротивление и режим большого аккумулятора:

1. Обратитесь за консультацией. Как до нуля YR1030? Два зажима Кельвина короткие и 0.XXMilliohm сопротивление

Ответ: см. Пояснительную секцию нулевой регулировки в руководстве. Тестовая линия прямого короткого подключения имеет последовательную связь, Перекрывающийся заказ-красный, черный, белый, белый, а затем включен. Режим ZR. Тест-линия зонда контакт с той же металлической поверхностью, вероятно, будет минимальным значением. Как правило, минимальное значение не будет нулевым, но это не повлияет на точность измерений. Обработка не требуется.

Нажмите longHOLD, чтобы начать обнуление, пока ZR не появится. Эта нулевая Настройка отличается от привычного. При измерении небольшой нагрузки, он вычисляет результат, эквивалентный тому после нулевой настройки. Таким образом, нулевая Регулировка может быть выполнена без коротких тестовых проводов. Например, для того чтобы измерить внутреннее сопротивление 0,50 миллиом, это может значить, что он был 0,75 миллиом в тех случаях, когда ZR не используется, и 0,50 миллиом может быть отображаться после того, как ZR используется. Этот процесс не требует короткого стилуса для возврата к нулю. Для очень маленьких внутреннее сопротивление, как, например, 0,05 миллиом или даже непосредственно укоротить до 0,00 миллиом, возможны незначительные отклонения в размерах в Минимальная остаточная стоимость 0.0X миллиом, который практически не влияет на результаты измерений больших внутреннее сопротивление (такие как больше, чем 0,1 миллиом). Не Вычтите его, иначе это повлияет на результат.

2. Когда будет использоваться ноль? Что это такое?

Ответ: если внутреннее сопротивление относительно небольшое, например, если оно менее 5 миллиом, нажмите удерживайте, чтобы отобразить ZR. ZR можно использовать более точно. Разница между использованием ZR и не использованием ZR не менее 5 миллиом может быть незначительной. Если разница велика, возьмите ZR измерение в качестве стандарта, потому что ZR измерение является результатом нулевой регулировки.

3. Может ли YR 1030 измерять Большие Одиночные литиевые железные фосфатные батареи?

Ответ: Да. До тех пор, пока as28V ниже, 0,3-батареи с внутренним сопротивлением более 0,5 миллиом может быть измерены и ZR функция может использоваться для повышения точности для небольшое внутреннее сопротивление должно составлять менее 5 миллиом.

4. Внутреннее сопротивление батареи, измеренное в режиме ZR, значительно отличается от того, что измеряется в нормальном режиме. Почему?

Ответ: если витая пара тестовых проводов не разблокирована, если внутреннее сопротивление батареи имеет такую большую разницу между ZR и non-ZR, можно рассмотреть внутренние повреждения.

Внутреннее сопротивление ниже 5.0.3 миллиом не может быть измерено, не так ли?

Ответ: в режим useZR. Это невозможно для того чтобы измерить. Есть большая ошибка чтения. Например, если ошибка 1 МОм положительный или отрицательный 0,03 МОМ, и если ошибка 0,2 миллиом (положительный или отрицательный 0,05 МОМ, предполагается, что погрешность 0,3 миллиом (или более. На самом деле, просим вас принять во внимание тот факт 0,05 миллиом иногда бывает точный, но погрешность сделает ссылку на смысл.

6. Извините me.18650 батареи внутреннего сопротивления, полный или не полный

Ответ: это то же самое для внутреннего сопротивления. 0В батареи также могут измерять внутреннее сопротивление. Для batteriesIf это новый аккумулятор, он заряжается и перепроверяется. Старые батареи тестируются после разрядки. Но при нормальных условиях вариация внутреннего сопротивления очень мала.

7 измеряет ли прибор положительные и отрицательные полюсы? Будет ли он поврежден?

Ответ: получение отрицательного эффекта не влияет, независимо от положительного и отрицательного. Если больше нет than28V может это сделать.

8. Цифры меняются быстро и неточны.

Ответ: нестабильные линии и плохой контакт с батареями, есть сильные помехи вокруг или аккумулятор заряжается и разрядится. И так далее. При нормальном использовании не произойдет никаких ударов

9. Проверить несколько блоков электрических транспортных средств, один кусок компании должен снять линию батареи для тестирования? Или измерить можно напрямую?

Ответ: если он не находится в режиме запуска или зарядки, вы можете непосредственно проверить один из них.

10. Требуется автономное тестирование батареи? Нет другой нагрузки или зарядки?

Ответ: пока аккумулятор находится в плавающем состоянии заряда, небольшой ток разряжается плавно, и нет больших помех (импульсный источник питания, Пульсация питания).

11. Можно ли измерить аккумулятор?

Ответ: если общее измеренное напряжение меньше, чем 28В. Однако сопротивление соединительных линий между батареями часто больше, чем внутреннее сопротивление батарей, поэтому измерение серии не может точно измерить внутреннее сопротивление. Лучше измерить аккумуляторы напрямую.

12. Можно ли измерить емкость?

Ответ: при измерении ёмкости отображение последовательного емкостного сопротивления при 1 кГц. Он может быть преобразован формулой Zc = 1/(2*3,14*1 кГц * C). Измеренное значение в режиме ZR приближено к внутреннему сопротивлению конденсатора.

Например:Возьмите измерение литиевой батареи в качестве примера. Выбор измерения timeThe зонд связаться с нами положительный и отрицательный электроды батареи в 0,2 евро шестерни и стабильное чтение состоит в том, чтобы быть отображены. Сначала нужно заряжать аккумуляторные батареи, а затем измерять для внутреннего сопротивления. Стабильное внутреннее сопротивление. Связь между внутренним сопротивлением и другими параметрами показана в следующих случаях:

1Same18650 батареи будут постепенно терять емкость в использовании, делая емкость меньше и меньше, а внутреннее сопротивление выше и выше.2 вте внутреннее сопротивление 18650 аккумулятора достигает максимум 4,2 V после полной зарядки. Стабильность приближается minimumThe внутреннее сопротивление поднимется немного в тех случаях, когда напряжение падает во время использования.3. Чем больше емкость аккумуляторов 18650, тем больше может быть внутреннее сопротивление. Из-за ограничения объема, увеличение параметров емкости требует ущерба внутренним параметрам сопротивления.4чем меньше внутреннее сопротивление, тем лучше батарея с такой же емкостью может выдержать больший ток разряда.5тот же тип батареи не ограничивает другие факторы, чем больше емкость, тем меньше внутреннее сопротивление, потому что толщина плиты, объем электролита и т. д. будет больше, поэтому внутреннее сопротивление меньше.6 при одинаковом напряжении, емкости и объеме, чем больше количество C, тем меньше внутреннее сопротивление. Только тогда, когда внутреннее сопротивление небольшое, может быть увеличена емкость разряда.7 внутреннее сопротивление того же аккумулятора зависит от температуры. Чем выше температура, тем меньше внутреннее сопротивление, тем старше аккумулятор, тем более чувствительный.Свинцово-кислотные батареи аналогичны литиевым батареям.1чем больше Технические характеристики емкости при одинаковом напряжении, тем меньше будет внутреннее сопротивление.2 для батарей того же объема и емкости, чем меньше внутреннее сопротивление, тем выше внутреннее сопротивление. Чем превосходнее мощность номера C, тем больше емкость разряда высокого C.

ThreeThe внутреннее сопротивление одного и того же аккумулятора емкости, протестированного на различных скорости разряда, также будет отличаться. Такие как внутреннее сопротивление 12Ah батарея с 2 часа норма меньше, чем у 12Ah батарея с 5-часовая Норма.

Дешевые сухие батареи:1 внутреннее сопротивление, как правило, выше, например лучше. Внутреннее сопротивление AA-5 батареи составляет более 100 миллиом, а лучше 9 в квадратный Аккумулятор более 8 Ом. Чем хуже качество, тем выше внутреннее сопротивление.2. Внутреннее сопротивление положительно коррелирует с остаточным электричеством, например, полное внутреннее сопротивление AA-5 батареи составляет 100 миллиом, что может достигать 500 миллиом, когда мощность разрядится.Щелочные батареи похожи на сухие батареи, за исключением того, что внутреннее сопротивление намного меньше. Аккумуляторы на кнопках похожи на сухие батареи.

Батарея внутреннего сопротивления список высокой емкости типа, только для справки.

10 часа норма внутреннего сопротивления батареи, всего за 2 часа скорость батареи составляет около 62% ~ 70% таблица составлена удачно внутренний значение.

20 часов батареи составляет примерно 1,4-1,5 раз больше, чем внутренние стоимости измерительный прибор.

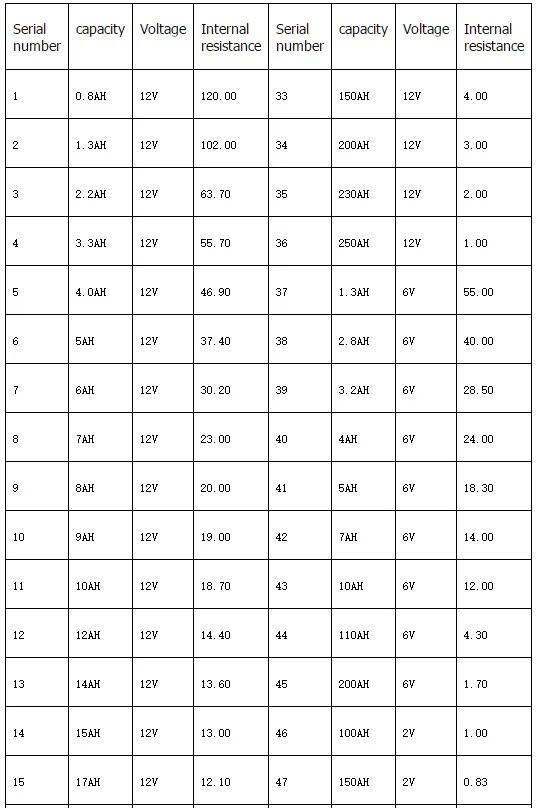

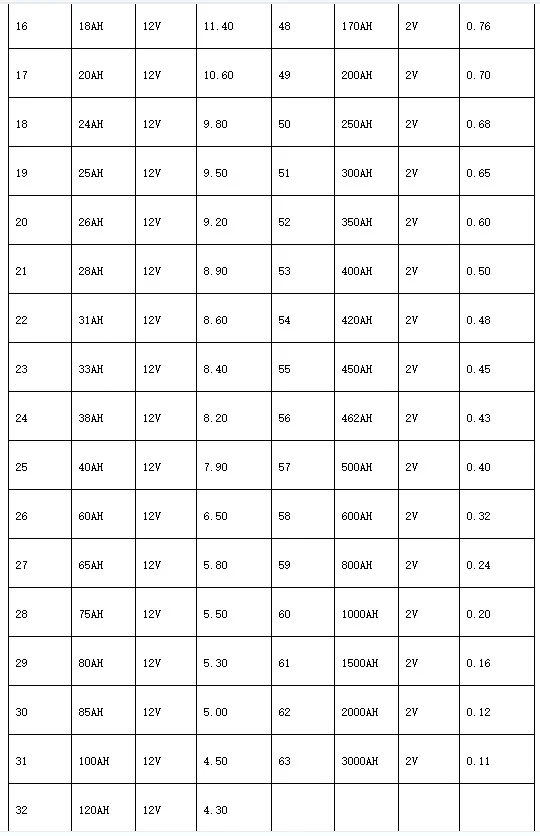

Ссылка на стандарт внутреннего сопротивления обычных батарей: (единица измерения: миллиом)
