Модуль привода двигателя постоянного тока, щеточный контроль скорости двигателя, модуль управления ШИМ, постоянный ток 20 А500 Вт, устройство двойного управления, реверсивный переключатель тормоза SCM

Чехол для долгосрочного использования, ссылка на выбор двигателя: 12 В мотор рекомендуется быть менее 75 Вт на цепь; двигатель с 24 вольтным и рекомендуется для того, чтобы быть меньше, чем 150 Вт на канал

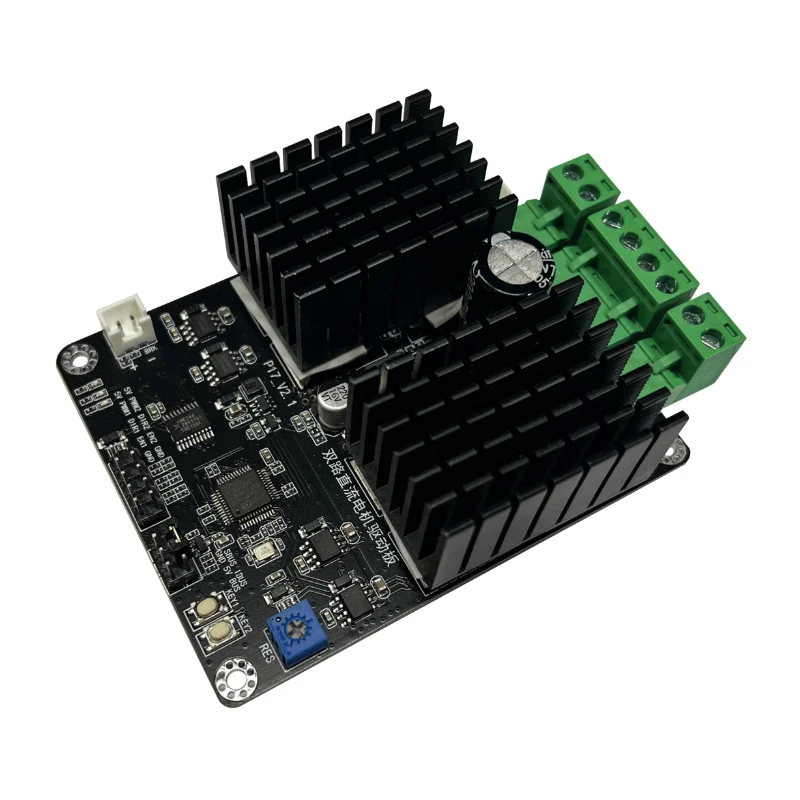

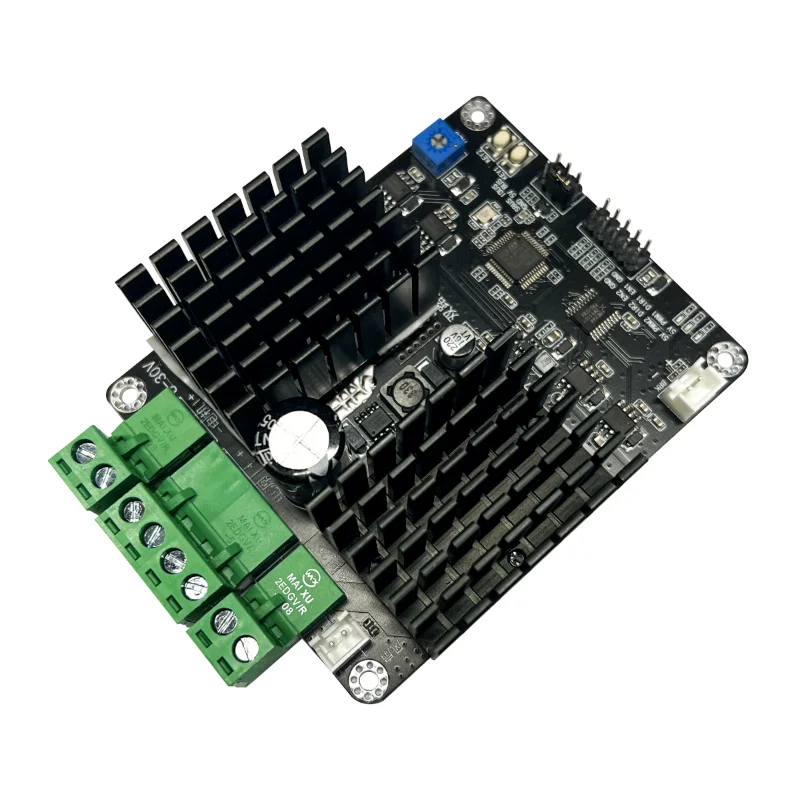

Название продукта: 20A Высокая мощность h-мост DC щеточный мотор драйвер

Фотоэлектрическая схема изоляции входного сигнала

Номинальная выходная Справочная мощность каждого канала: (12 в источник питания) 240 Вт (24 В источник питания) 480 Вт

Выходной ток 5 В: максимум 200 мА

Количество выходных каналов: 2

Рабочее напряжение: 8-30 в

Двойной Максимальный ток: 20А * 2

Одноконтурный Номинальный ток: 20A

Управление напряжения сигнала: 3,3 ~ 5В

Ток каждого управляющего сигнала: 2 ~ 10 мА

Поддержка частоты ШИМ: 1K

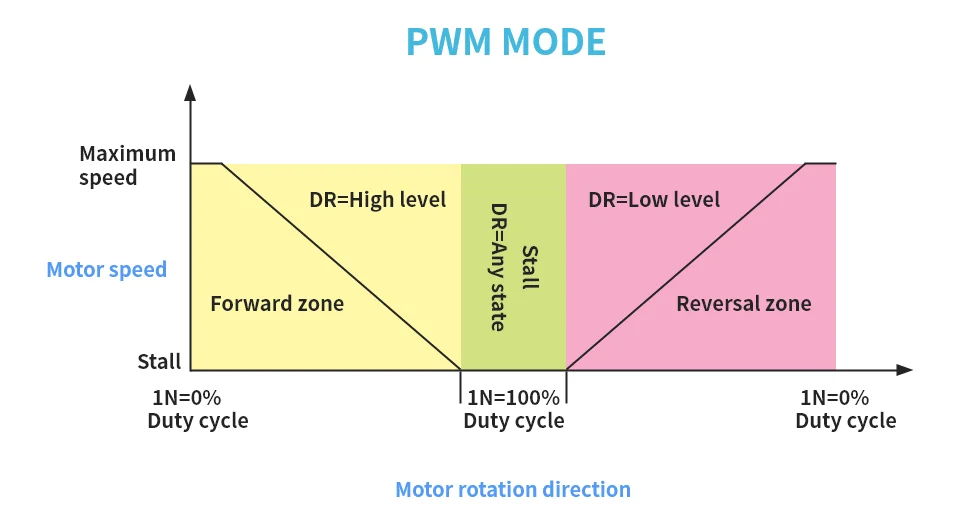

Поддержка PWM рабочий цикл диапазон: 0 ~ 99%

Рабочая температура: 0 ~ 60 ℃

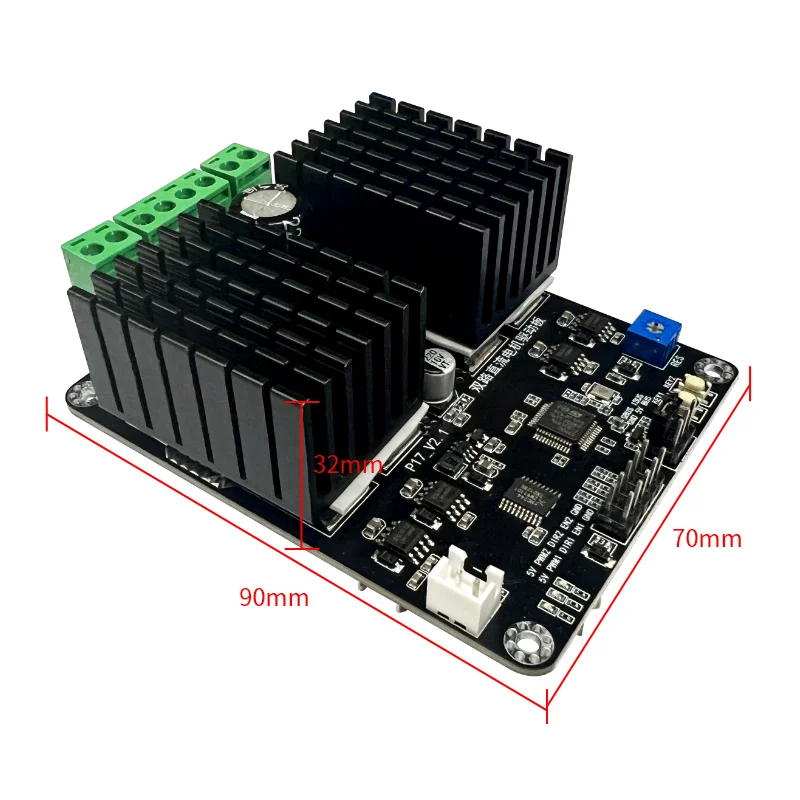

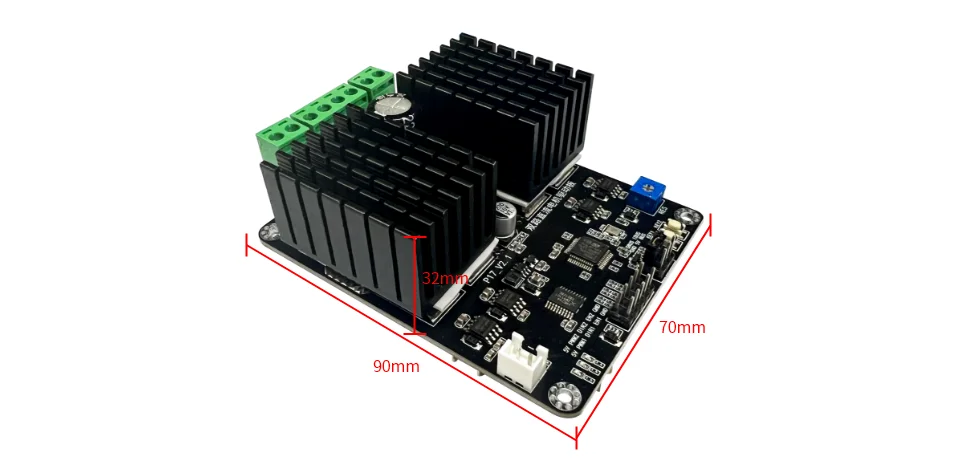

Размеры: 90*70*32 мм

Вес: 110 г

Примечание: два источника питания должны быть подключены к источнику питания одновременно, прежде чем они могут быть использованы.

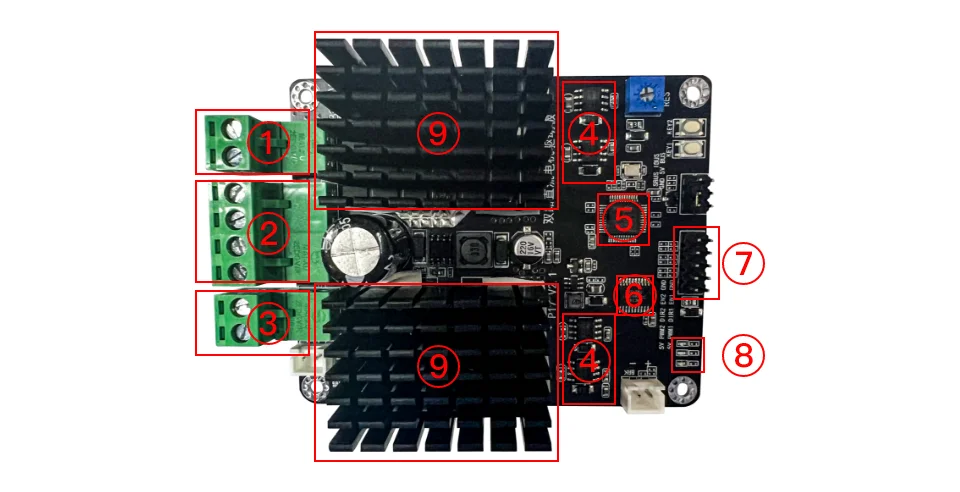

1: первый выходной порт сигнала PWM для двигателя постоянного тока;

2: интерфейс питания постоянного тока, входное напряжение 12-24 В;

3: второй выходной порт сигнала PWM для двигателя постоянного тока;

4: H чип драйвера моста;

5: чип STM32;

6: чип с оптопарой;

7: двусторонний входной сигнал постоянного тока PWM drive (DIR1-это первый способ, DIR2-это второй способ);

8: индикатор питания;

9: большой теплоотвод (Улучшенный эффект рассеивания тепла); Низкое внутреннее сопротивление MOSFET

Самой большой особенностью этого драйвера является простое управление программированием, вращение вперед и назад, сильные функции вождения и торможения и мощное вождение. Он принимает полный двухкомпонентный полумост чип драйвера + чрезвычайно низкое внутреннее сопротивление N-channel MOSFET (60V/190A, который лучше, чем другие платы управления). (Около 100 А) ток почти удваивается), что минимизирует потерю переключения MOSFET, улучшает коэффициент использования источника питания и превосходит интегрированный чип питания. Встроенный алгоритм анализа микросхем ARM с одним чипом устраняет повреждение трубки MOS платы из-за неправильных и нестабильных входных сигналов.
