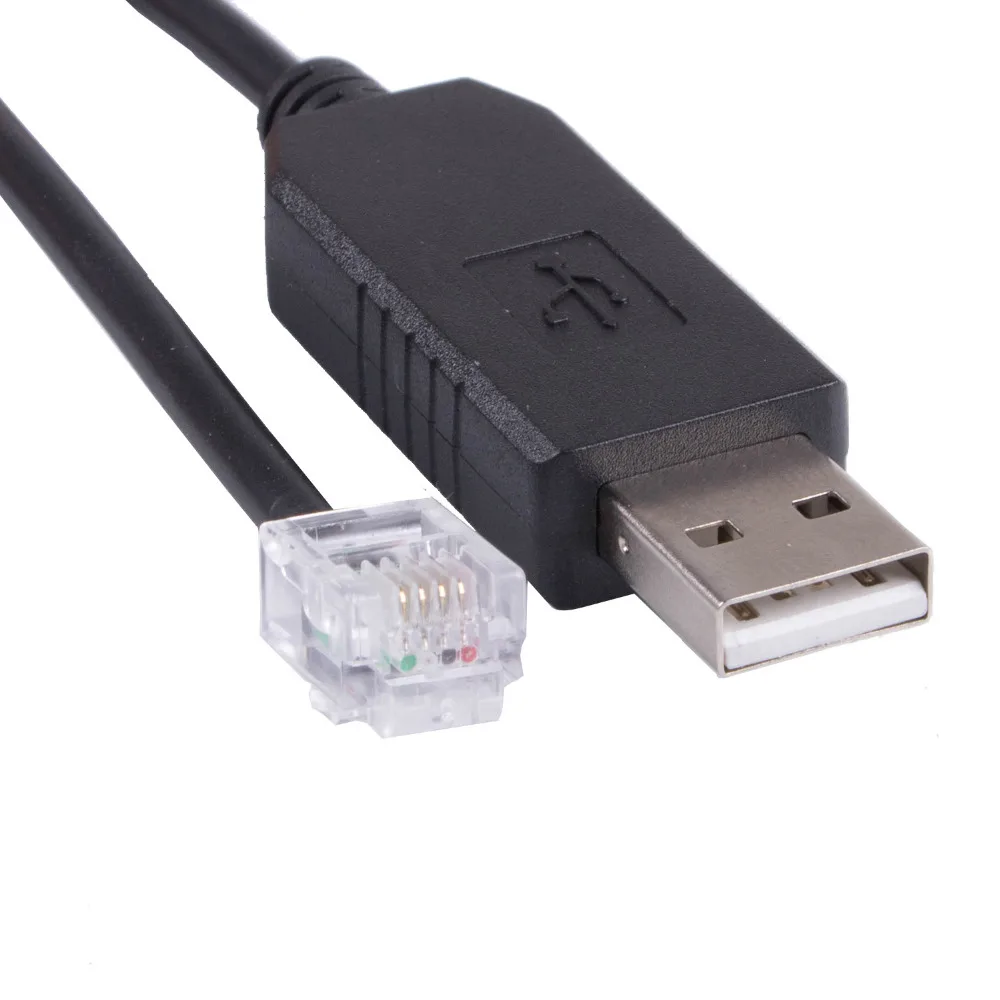

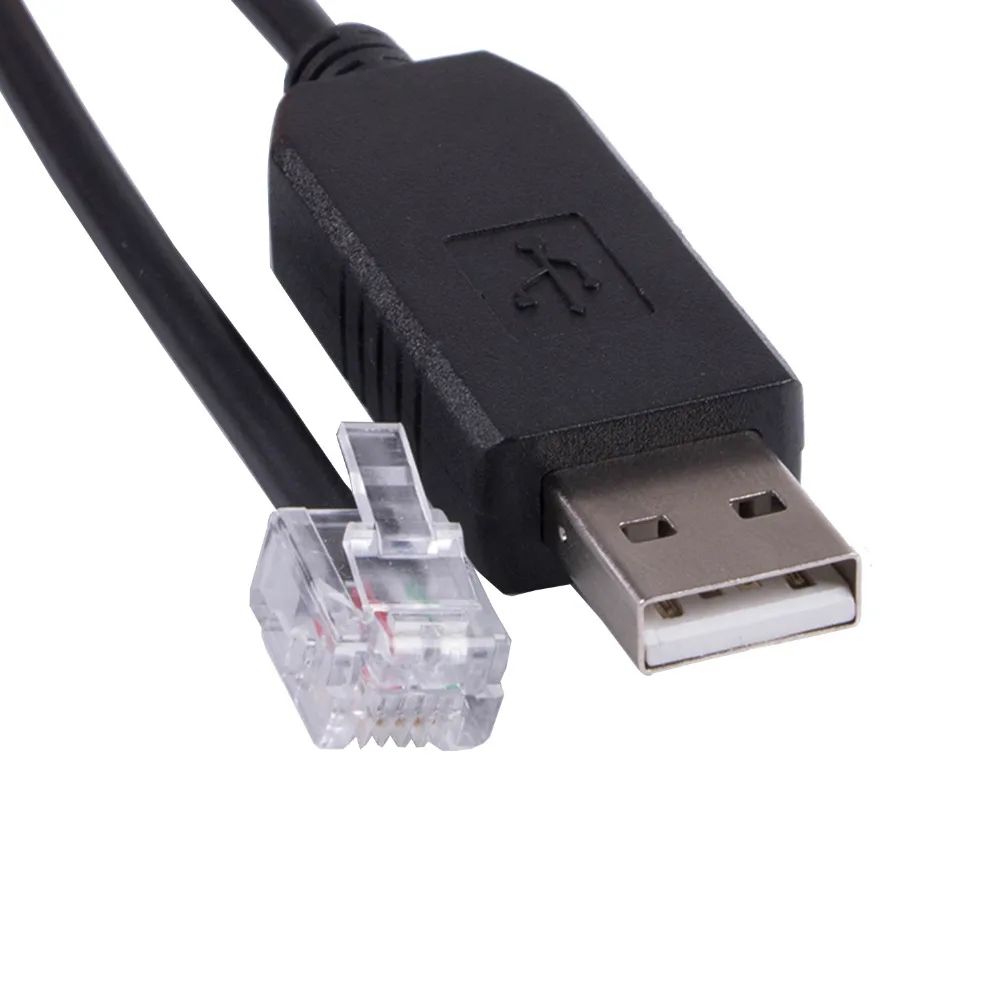

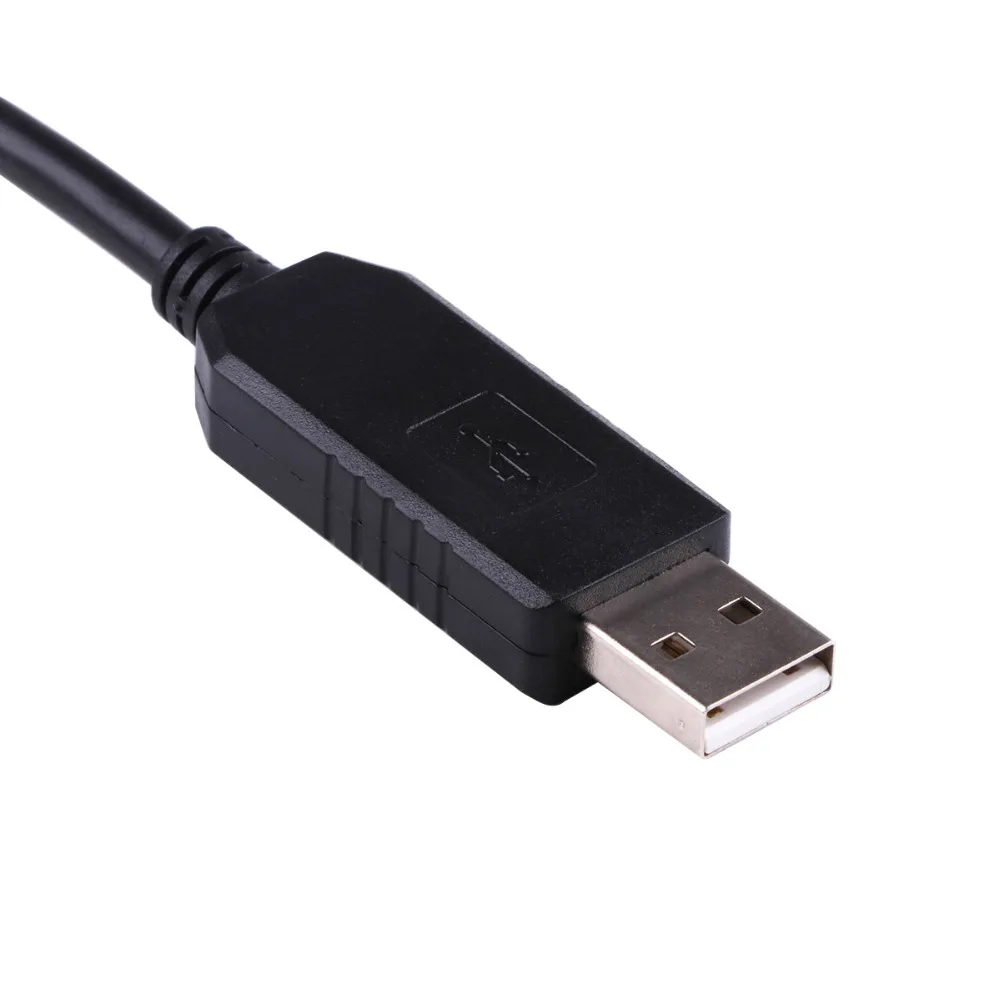

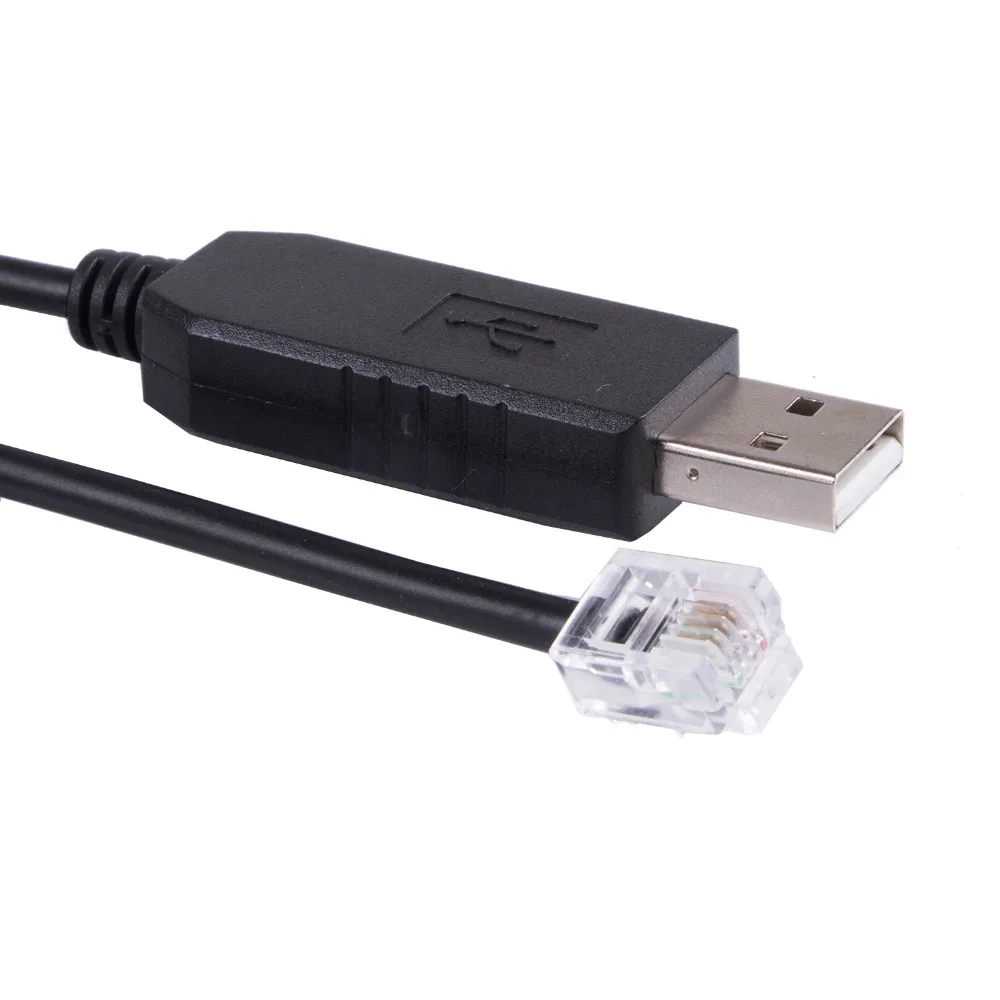

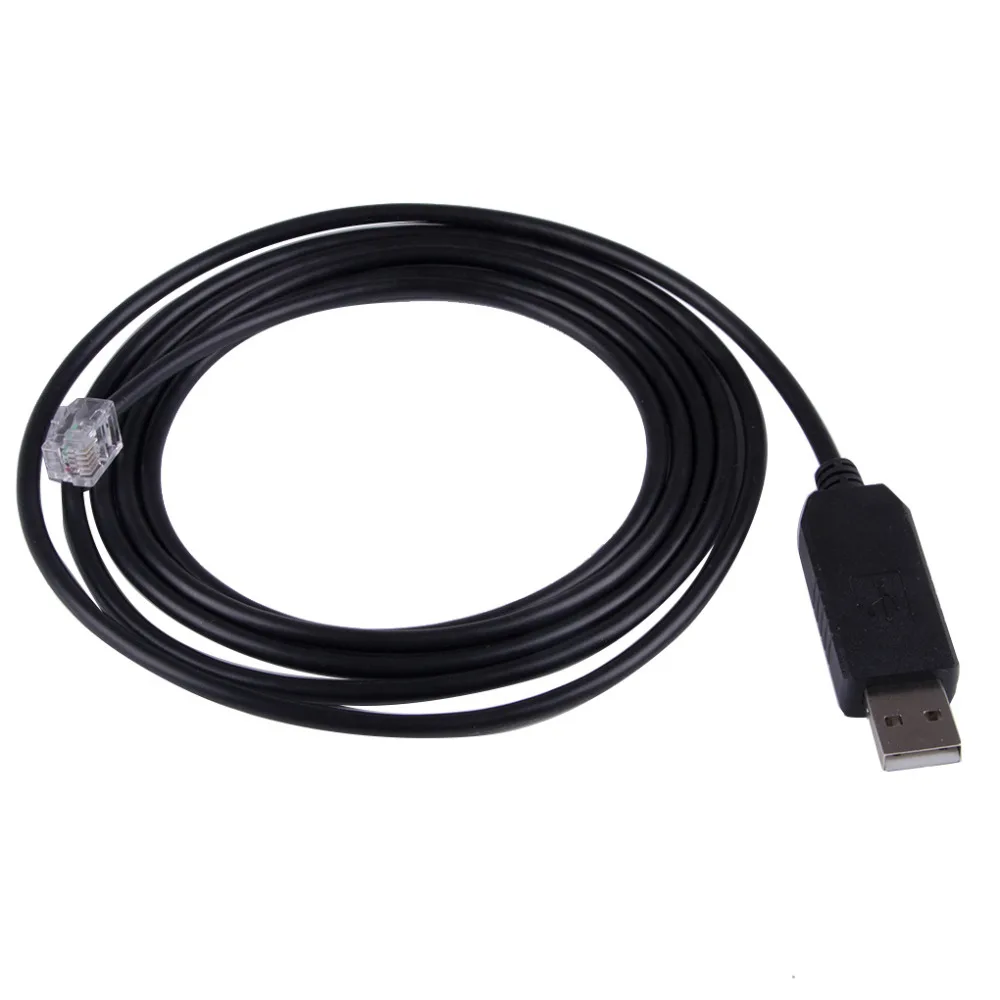

Кабель FTDI USB TTL RJ11 6P4C для Iskra ME382 EN MT382 P1 Port Dutch Smart Meter Slimme Cable 6 футов

FTDI USB TTL RJ11 6P4C кабель для Iskra ME382 EN MT382 P1 порт голландский Смарт-метр тонкий кабель

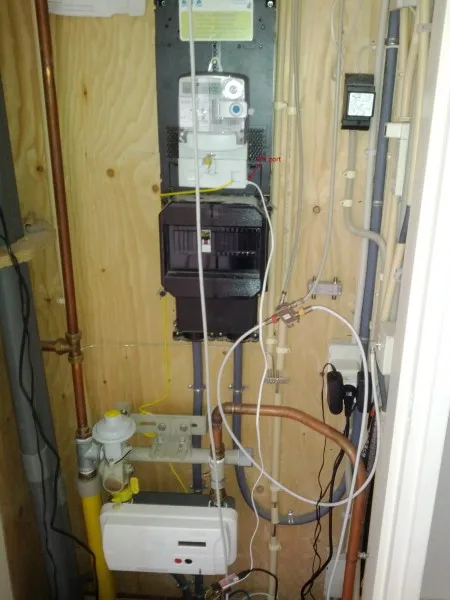

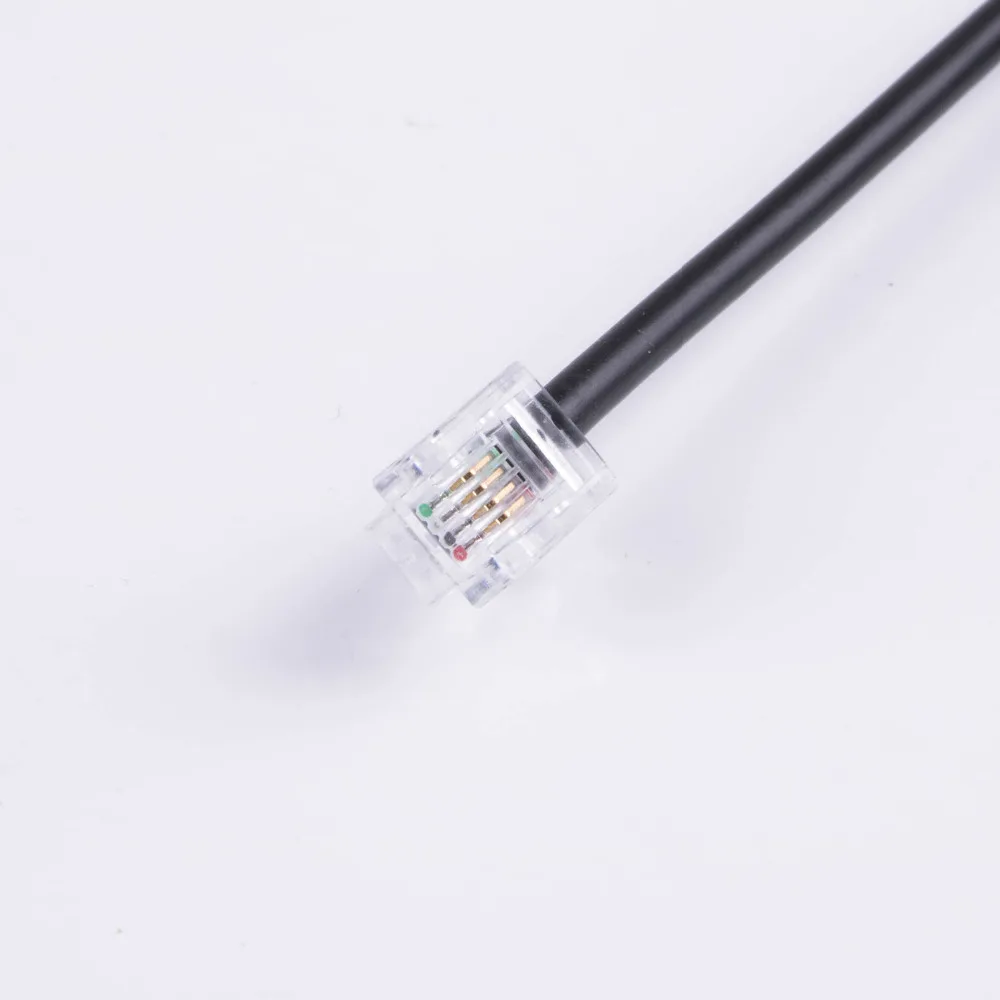

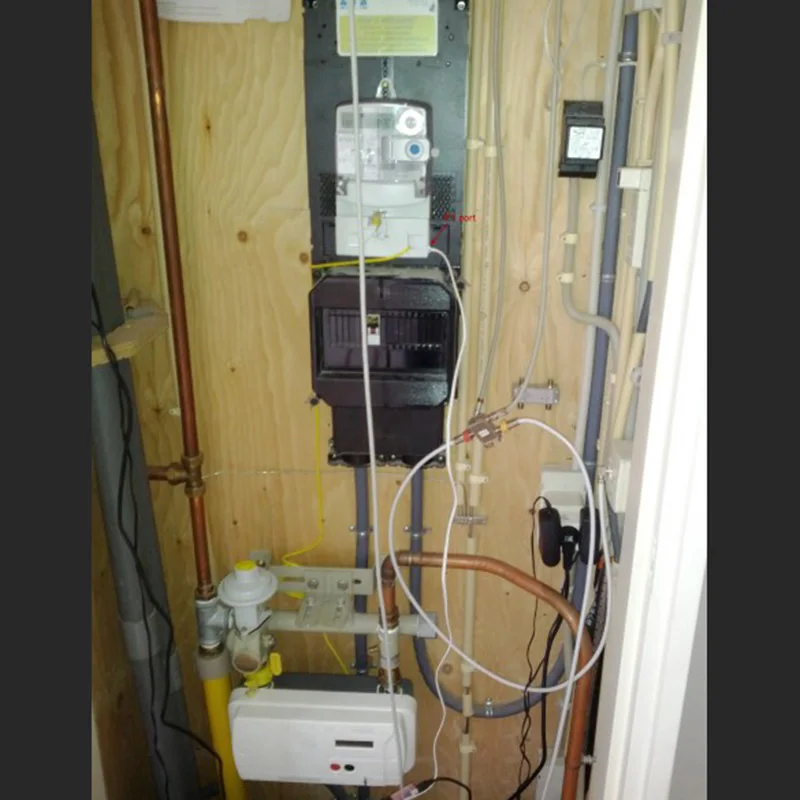

Порт P1-это порт RJ11 с использованием следующего вывода:

Я схватил старый модемный кабель, с разъемом RJ11, а затем подключил соответствующие контакты к современным устройствамUSB-BUB. Это устройство предоставляет все необходимые контакты. Пин-код запроса, как описано выше, должен быть «высоким» для получения данных (т. Е. Постоянно обеспечивает 5 В). Поэтому я подключил контакт запроса к USb-BUB 5V. Другие контакты-это данные для выхода, которые я подключил к контактам RX USB-BUB и GND, которые я, очевидно, подключил к земле USB-BUB. Это временное решение, пока я не получу правильный кабель FTDI 5 В.

Примечание: для подключения к последовательному порту вам нужны специальные настройки порта: 7 бит данных (вместо более обычных 8) с равной четностью при 9600 бод.

Программное обеспечение

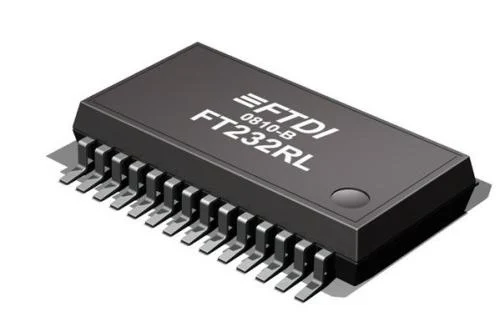

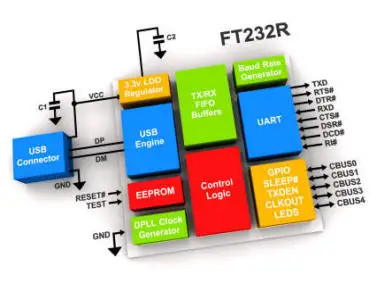

Порт P1 использует обратный последовательный протокол (1 = 0 и 0 = 1), чтобы получить его для работы с чипом FTDI (этот чип используется на USB-BUB) вам нужно отменить контакт RX. К счастью, FTDI предоставляет инструмент, известный какFT_PROGДля этого. На домотикальном форуме для выяснения этого. Вот снимок экрана, который показывает, как сделать обратную настройку RX в FT_PROG:

После программирования вы также можете использовать тот же кабель под Linux, что хорошо, потому что я запускаю HouseAgent на Linux. Создание плагина для HouseAgent было легкой задачей, это заняло у меня около 1,5 часов. Для тех, кто заинтересован в этом плагине, вы можете найти его источник наГитхуб.И из-за встроенных графических возможностей HouseAgent (снимок экрана v0.2 btw :-) ), было легко создать график текущего потребления энергии (нажмите для большего изображения):

Загрузка драйвера FTDI:Https://www.ftdichip.com/Drivers/VCP.htm

Руководство по установке FTDI:Http://www.ftdichip.com/Support/Documents/InstallGuides.htm

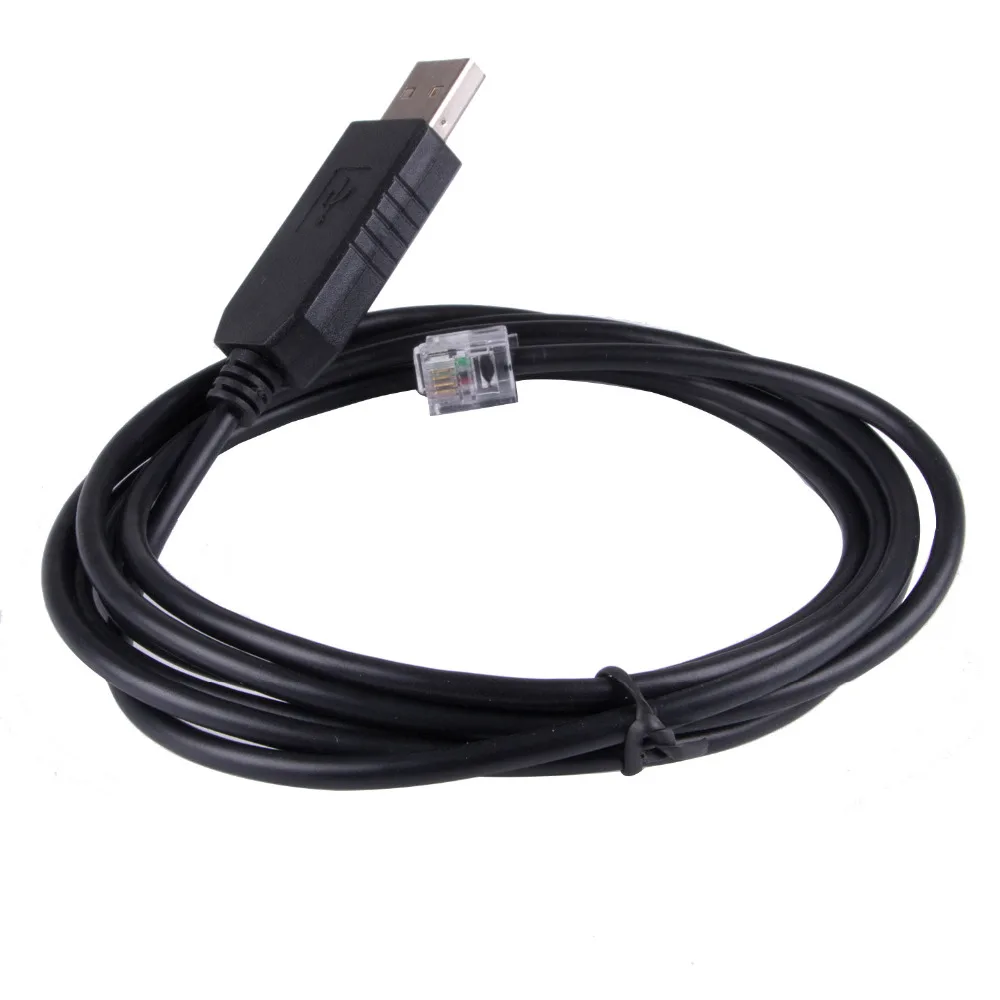

Посылка: 1x6 футов FTDI USB для кабеля RJ11 6P4C TTL
