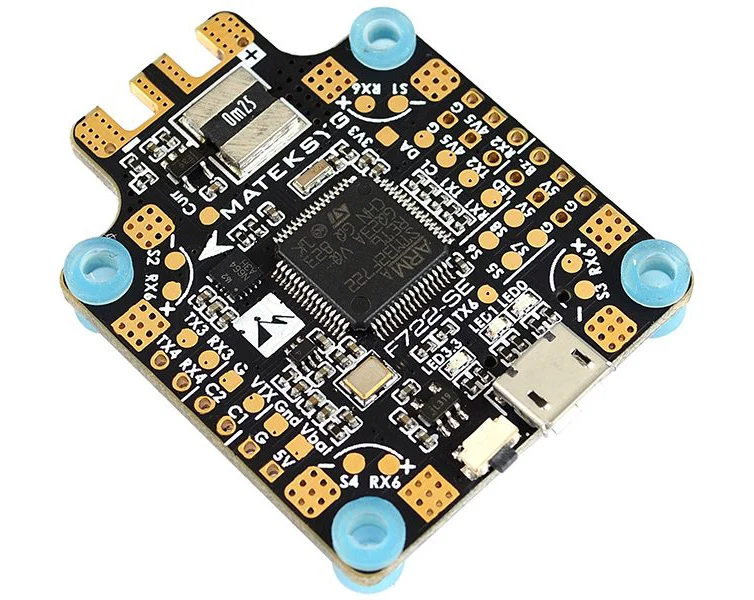

Датчик тока Matek Mateksys F722 SE F722-SE, для моделей мультикоптеров, дронов

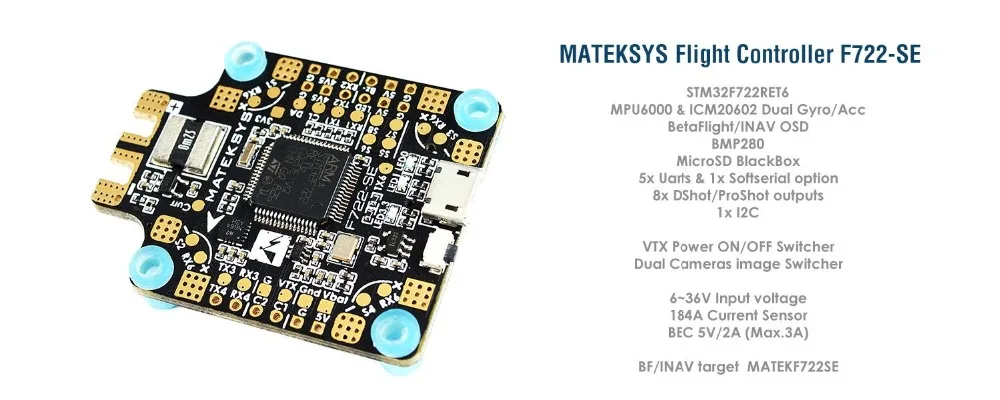

Спецификации FC

MCU: 216 МГц STM32F722RET6

Иду: MPU6000 и ICM20602, встроенный двойной гироскоп (SPI)

Baro: BMP280 (I2C)

OSD: AT7456E (SPI)

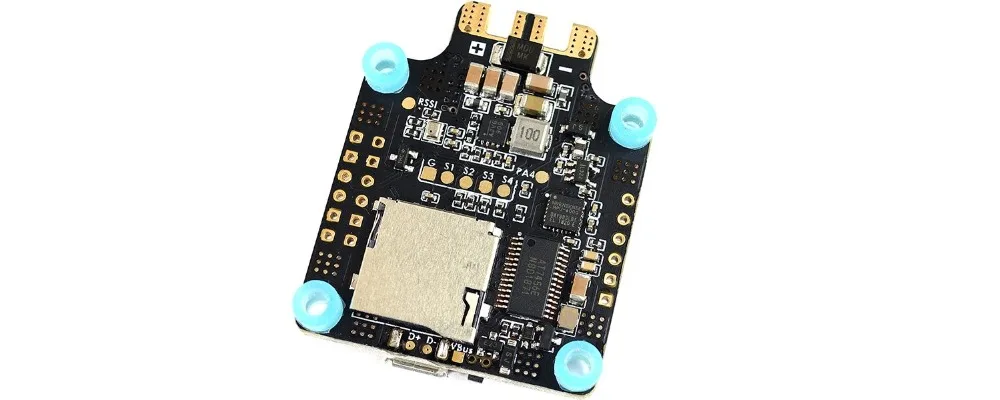

Черный ящик: слот для карты MicroSD (SPI)

5x Uarts (1,2,3,4,6) со встроенной Инверсией

1x поддержка Softserial

8x Dshot/Proshot/oneshot выходы

1x I2C

4x RX6 pad (один на cornet) для телеметрии BLheli32 ESC

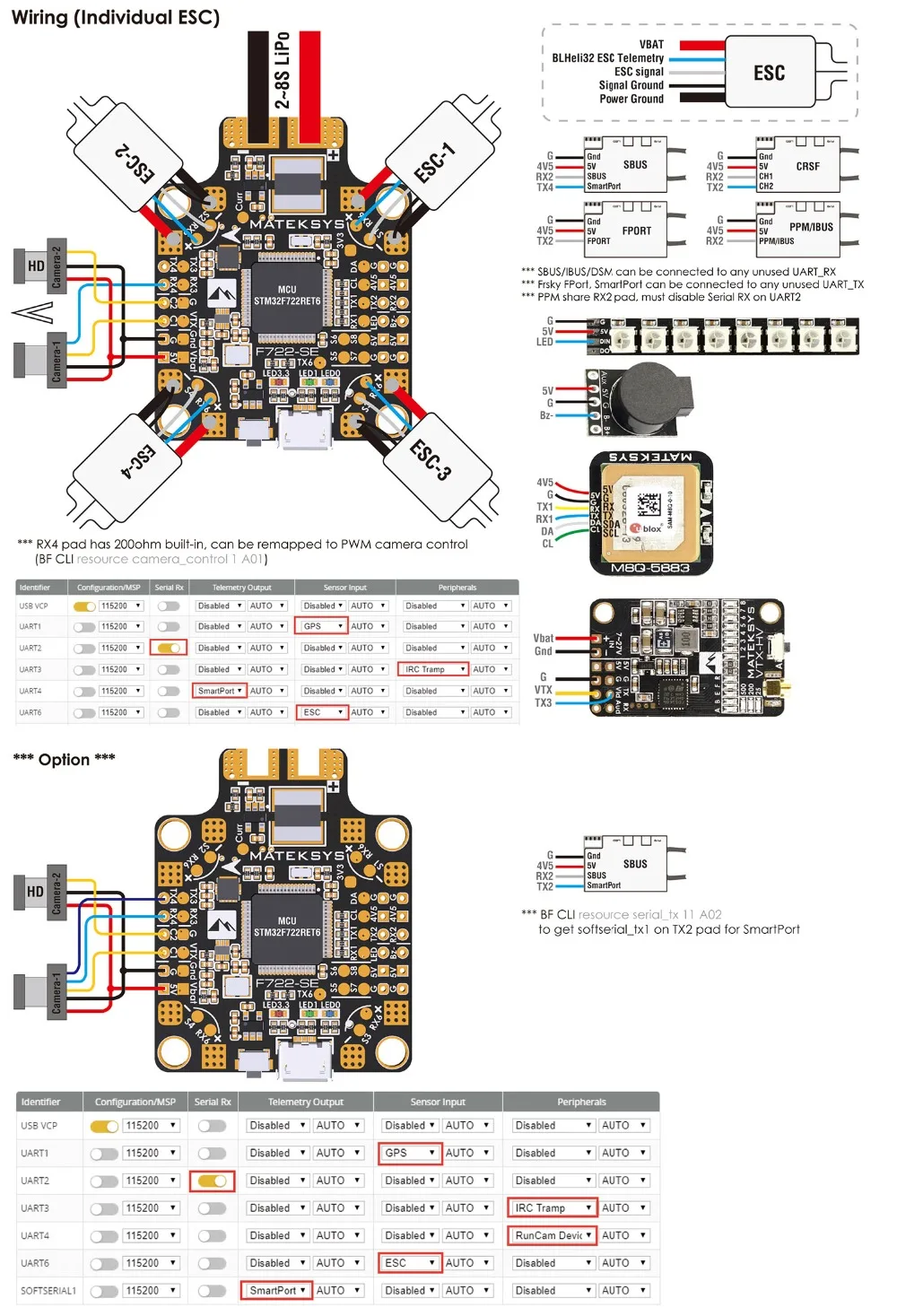

4 отдельные колодки питания/сигнала ESC

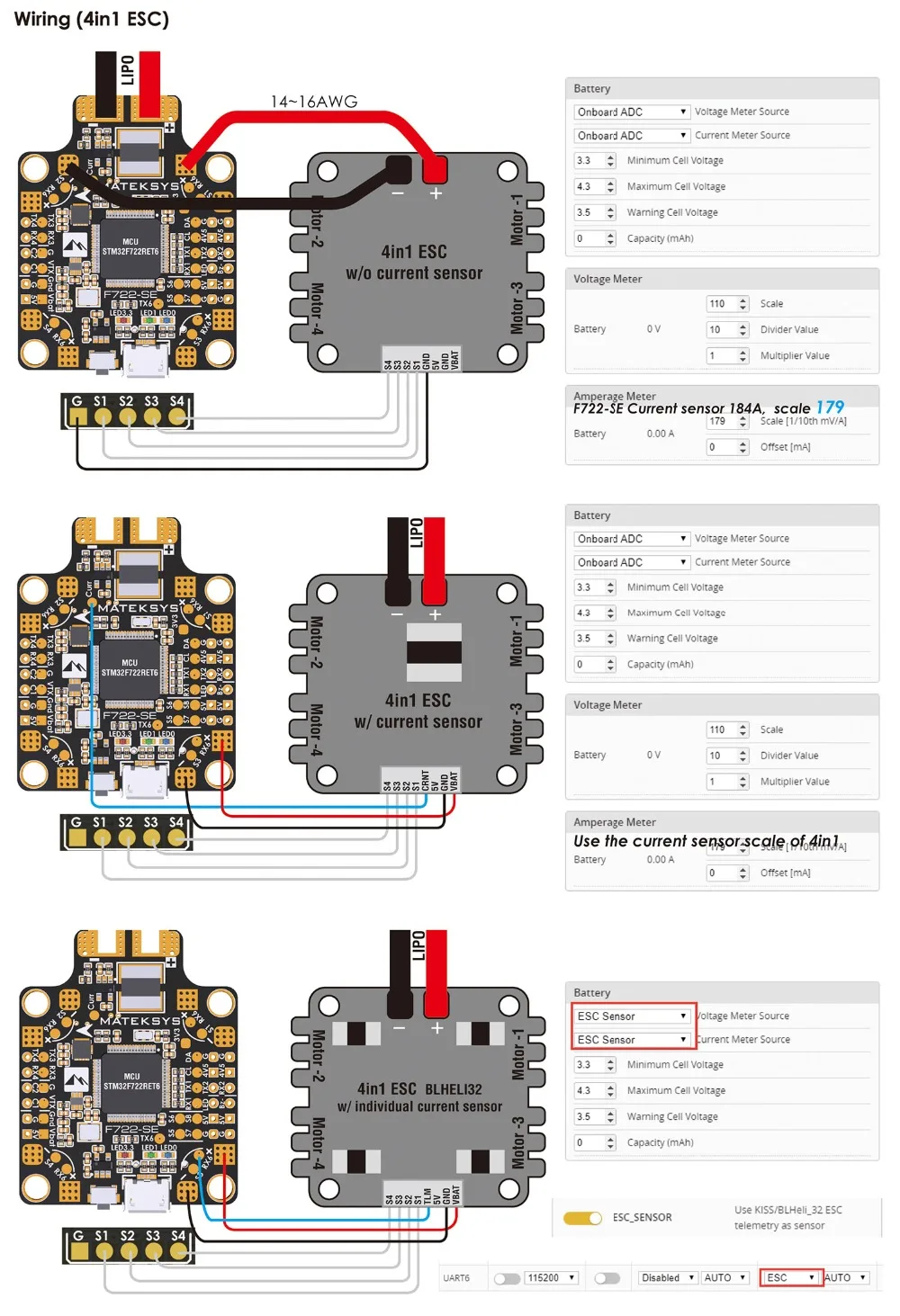

1x группа колодок G/S1/S2/S3/S4 для сигнала ESC/GND 4 в 1

3 светодиода для состояния FC (синий, зеленый) и индикатор 3,3 В (красный)

Выходная мощность с фильтром Vbat для VTX, переключаемая через AUX (режимы tab-user1)

Двойная камера с возможностью переключения изображения через AUX (режимы tab-user2)

Управление камерой: Да

Протокол Smartaudio и Tramp VTX: Да

Светодиодная лента WS2812: Да

Звуковой сигнал: Да

RSSI: Да

Дополнительный АЦП для аналогового airspeed INAV

Спецификации PDB

Вход: 6 ~ 36 В (3 ~ 8S LiPo) с защитой телевизора

PDB: 4x35A (макс. 4x46a)

BEC: 5V 2A cont. (Макс. 3 а)

LDO 3,3 В: Макс. МА

Датчик тока 184A (шкала 179)

Датчик напряжения батареи: 1:10 (Шкала 110)

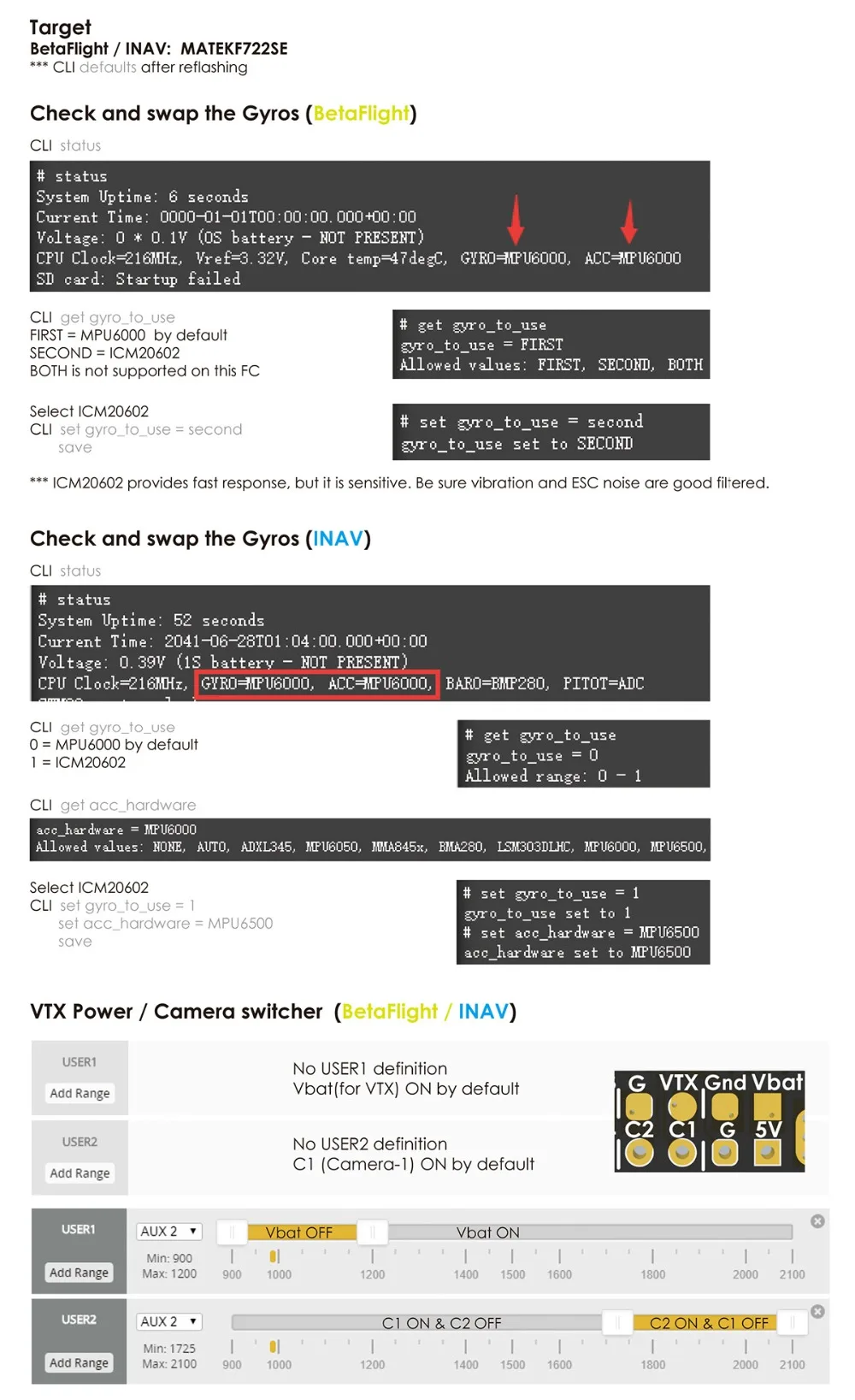

Прошивка FC

BetaFlight / INAV

Цель: MATEKF722SE

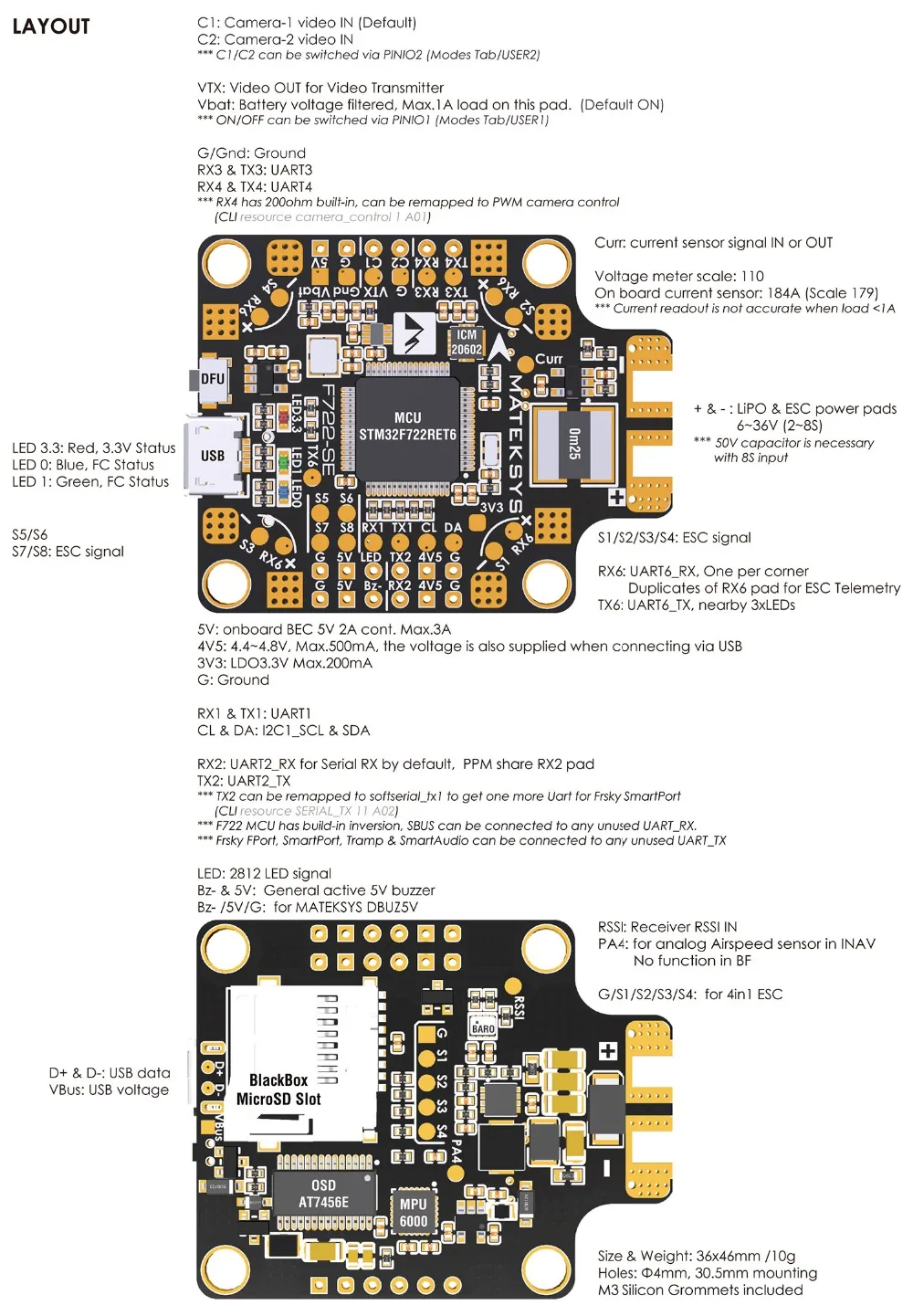

Физический

Крепление: 30,5x30,5 мм, Φ4 мм с втулками Φ3 мм

Размеры: 36x46 мм

Вес: 10 г

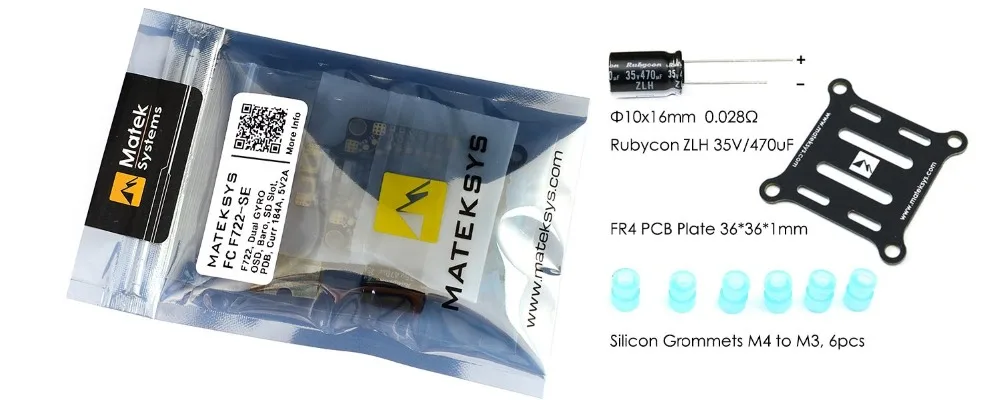

Включая

1x FC F722-SE

6x силиконовые втулки от M4 до M3

1x FR4 PCB Plate 36*36*1 мм

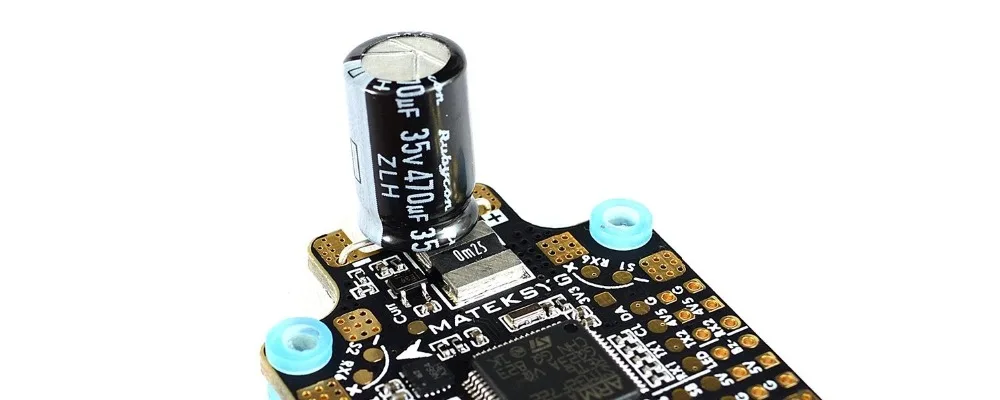

1x Rubycon ZLH 35 в/470 мкФ (низкий ESR)
